对kt88-k1老陈胆机的终极改造

gao5566

一是针对老陈胆机在正常工作壮态下电源变压器过热<贴过相关内容>，二是针对频响不好做相应调整，收到预期效果。
此胆机用330v-0-330v主供电，且用比标准电路大一倍的滤波电容及阴极电容，奇怪的是提供给kt88的电压只有335v，屏流大于90ma时电牛发热严重，小了音声又不好听，说明原机配的电牛功率偏小，唯一办法从成本考虑只有改电子管整流为二极管全桥整流，但又要保留电子管软整流对后极的保护，故采取时间继电器H3Y-4进行控制，原理是用两组触点在开机时对电子管灯丝供电，待延时一到即断开灯丝电压，减轻电牛功耗，另一组短路后提供全桥给主电路，经实测扼流前电压伪426V，功放屏压为391V，屏流80ma，效果刚刚的，电牛温度外测50度不到。
修改原机大反馈电阻2k为3.6k，6n8p一脚阻容原为470k 0.22u为330k0.47u，做相应屏流调正为一脚48v，上图

H3Y-4

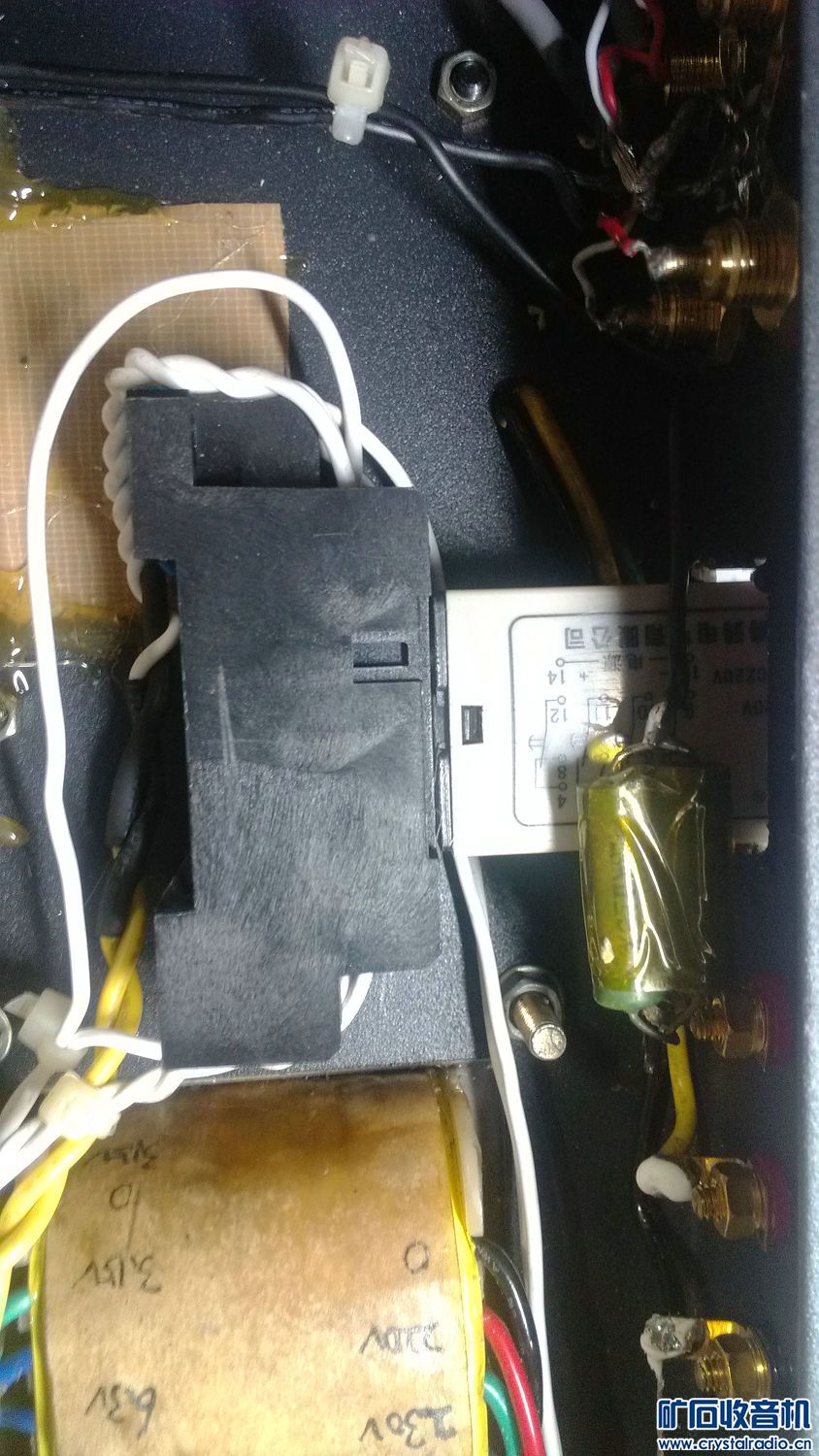

机内按装

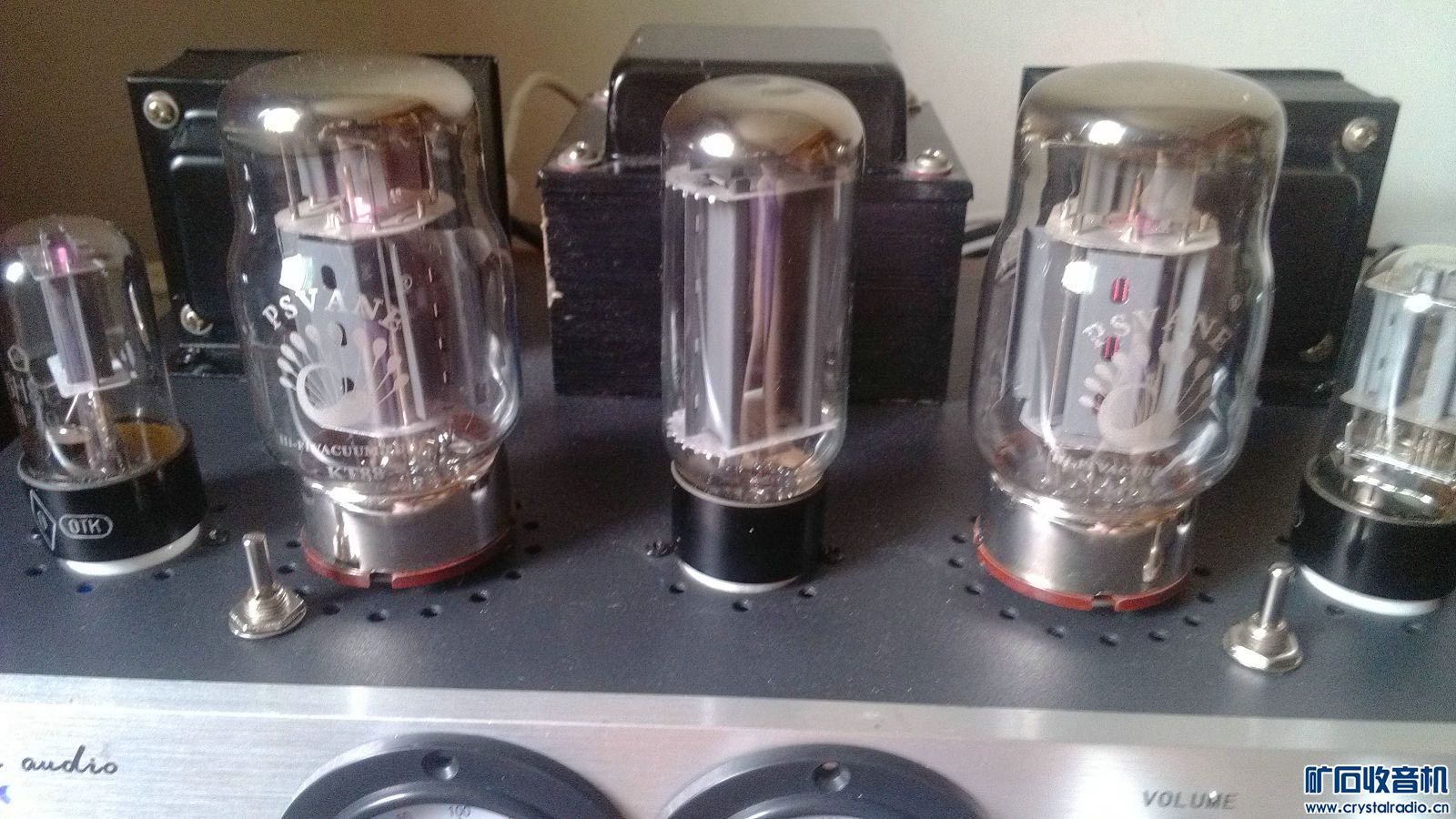

灯丝不亮的

拨去整流电子管

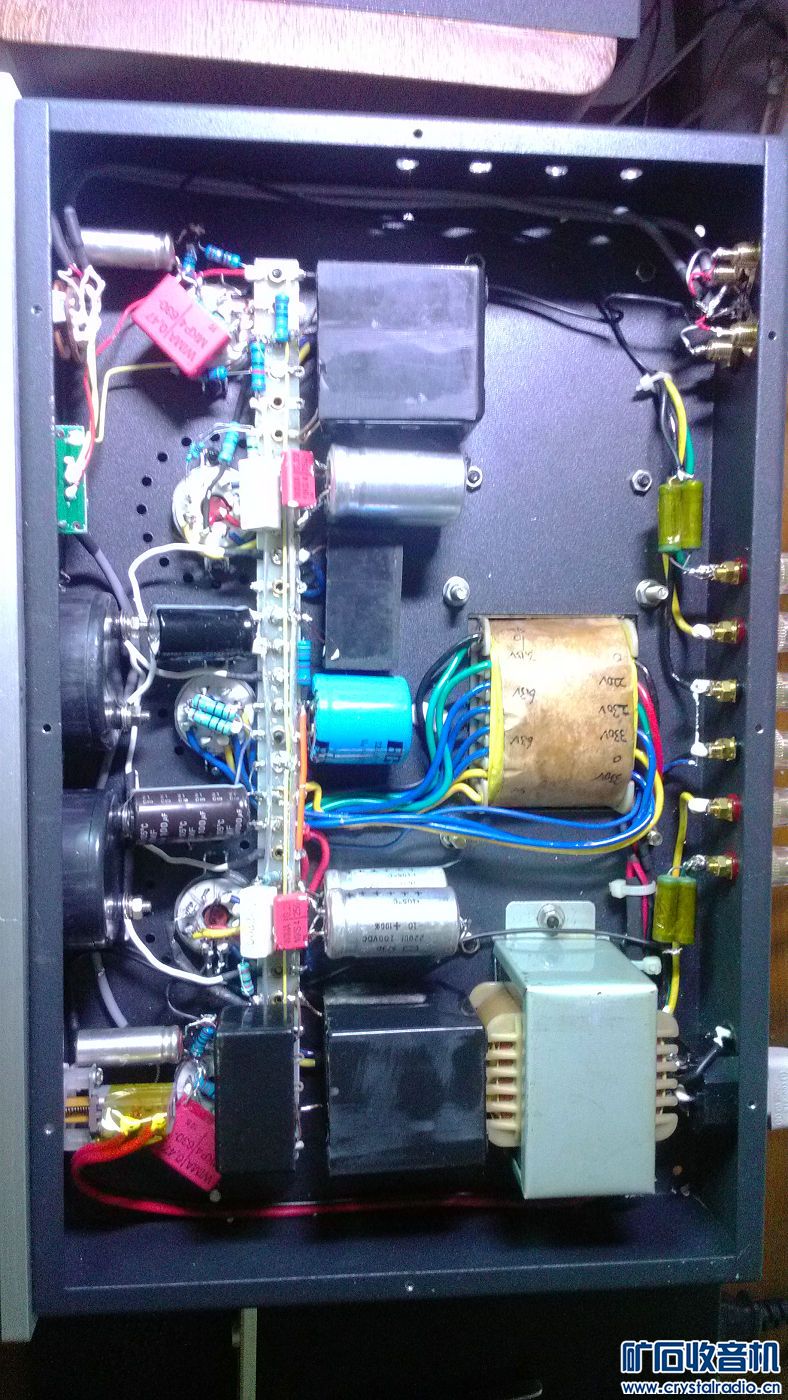

改后的全机内貌

mountaintaihang

嗯，折腾就是知识，折腾就是财富。

低烧友

对！电牛功率小了这样搞是个好思路。

老兵记忆

说了个什莫-------坛子的老陈----坏旧-----时光-----多了=-------------

老兵记忆

mountaintaihang 发表于 2014-8-19 17:49
嗯，折腾就是知识，折腾就是财富。

折腾就是知识--------无意，。折腾就是财福-----------------谁发明的-----------------请指示------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

gao5566

老兵记忆 发表于 2014-8-19 19:11
说了个什莫-------坛子的老陈----坏旧-----时光-----多了=-------------

买的老陈机

383248515

其实这种机的软肋是输出牛。

gao5566

383248515 发表于 2014-8-20 11:55
其实这种机的软肋是输出牛。

说的一点也没错，高低频差远了，只有改装祢补它的缺陷才中听，做了大量针对办法才满意一点
