DIY简易超再生 航空频段/FM 两波段接收机

suhonggui

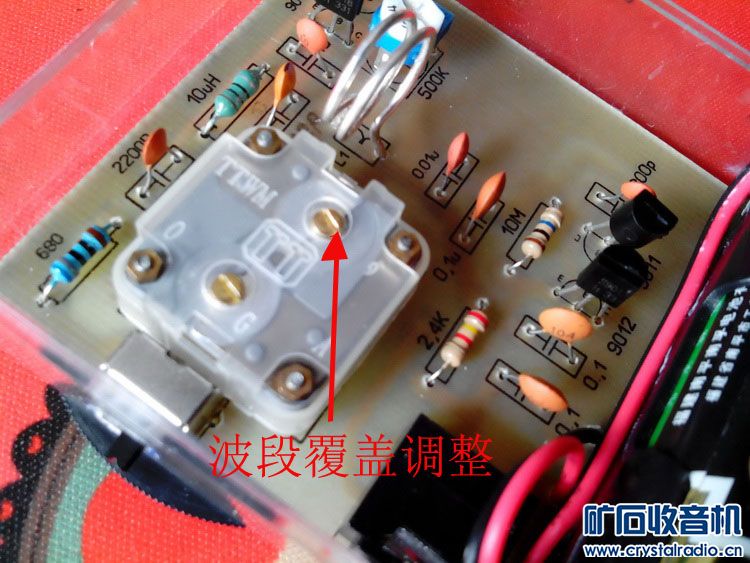

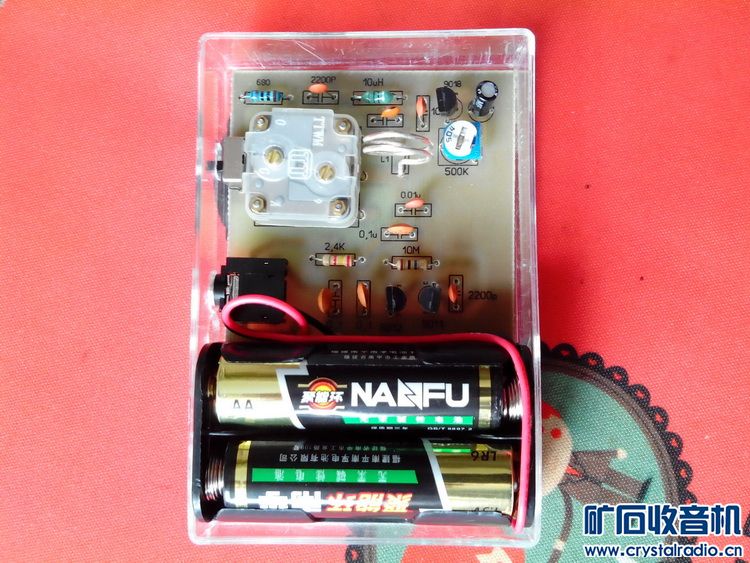

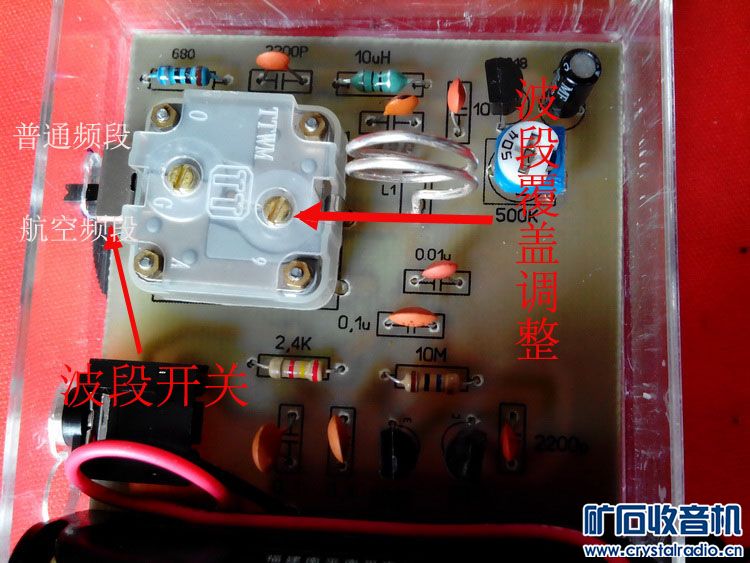

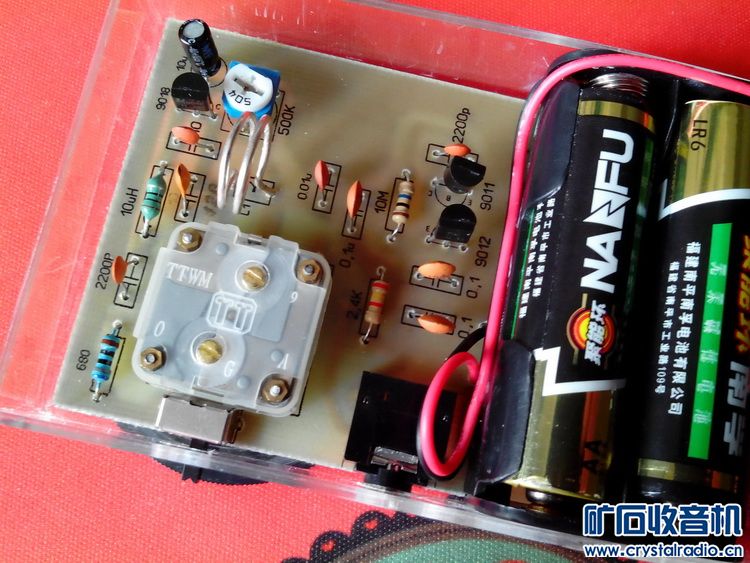

      这是在普通超再生接收机电路的基础上将调谐电路稍加修改，就可以使普通超再生接收机成为 普通调频段/航空频段的两波段接收机，当波段开关K1闭合时将C3并入调谐回路，此时为普通FM频段，同时通过调整微调电容C2的容量，使普通FM频段覆盖在87--108MHz。当波段开关断开时，C3退出调谐回路，同时使谐振频率升高，此时为航空频段，其谐振频率为104--140MHz。由于采用5--20P的可变电容器，从而使FM频段和航空频段的覆盖更加准确和均匀。为了超再生电路能在87—140MHz较宽频率范围内间歇频率的稳定，通过实验，将C7的容量取值为2200P时，能保证普通FM频段低端不停震，同时也提高了航空频段的振荡强度和稳定性，从而也提升了航空频的灵敏度。此超再生航空频段/普通FM两波段接收机，其频率范围从87—140MH能准确覆盖，既可以收听普通调频广播，又可以接收机场气象播音和机长与塔台的通话，且航空频段的灵敏度比普通FM频段的灵敏度还要高。
       由于航空塔台的功率一般比较小，所以离机场较远的地方就需加简易天线才能接收，加天线方法是：采用一根3-5米长的普通胶皮导线，或网线内的一根导线做天线，但不要将导线的外皮剥掉，将导线的一头夹在镀银线圈的中间，导线的金属千万不要接触镀银线圈，再将另一头丢出窗外，但这个窗外的方位应是机场的方向。
      这个接收机的耳机插座是带自锁开关的，当耳机插入时接通电源，当耳机拔出时自动断开电源。此电路是单声道，用手机耳机听只能一只耳机响。
     此电路简单且稳定性好，基本无人体感应，此机既能做普通FM收音机使用，也可以做航空接收机使用，所以可玩性很高。

suhonggui

xinjun5557 发表于 2017-10-25 11:02
感谢坛友把苏老师的精致小品翻腾出来供大家欣赏！请教苏老师，L1的电感是多少？L2用的电阻？为何不是脱胎空 ...

L1采用1.0mm的镀银线在10mm圆棒上绕2圈，L2是色环电感。

bg8ux

漂亮的小收音机

大毛哥

很漂亮的小机，可否出套件，想买一套．玩玩．

园丁

值得初学者DIY的好机器，很漂亮。！

油浸电容

漂亮的二波段机机

suhonggui

bg8ux 发表于 2014-8-5 17:06
漂亮的小收音机

主要还是可玩性比较高

suhonggui

大毛哥 发表于 2014-8-5 17:21
很漂亮的小机，可否出套件，想买一套．玩玩．

坛内短信

suhonggui

园丁 发表于 2014-8-5 17:22
值得初学者DIY的好机器，很漂亮。！

谢园丁坛友加分

suhonggui

油浸电容 发表于 2014-8-5 17:24
漂亮的二波段机机

既要漂亮又要好玩

老庞家电维修

有空山寨一个。。。

suhonggui

老庞家电维修 发表于 2014-8-5 19:23
有空山寨一个。。。

支持山寨，有问题可随时交流。

Booooby

刚刚做了一个调频段的，就是这个电路图。自己手工刻的电路板。用的是9018、9011、9012(3AX31)。
请教一下苏老师：
(1)两个工作点都调好了，但是感觉音量不是很大。
(2)收到台后，沙沙声也比较大。
这两个问题怎么解决？
(3)还有个疑问，苏老师您用的这种耳机插座，可以兼作电源开关？需要改制吗？网上哪里可以买到这种插座啊？

南国之星

工整简而不单

suhonggui

Booooby 发表于 2014-8-5 22:59
刚刚做了一个调频段的，就是这个电路图。自己手工刻的电路板。用的是9018、9011、9012(3AX31)。
请教一下苏 ...

请测一下总电流是多少，一般在5mA以下，收到电台后噪音也很大，说明本机灵敏度低，或者是你离本地的电台较远，再就是线圈如果你采用的是普通漆包线做的，那就对灵敏度有影响，请采用1mm的镀银线。耳机插座采用单声道的并且是三只脚的插座都有这样的功能，淘宝去找找。

suhonggui

南国之星 发表于 2014-8-5 23:03
工整简而不单

谢南国之星坛友简而不单的评价
