给华谱R-66W增加了个器官。

狮城铁人 · 发表于 2014-7-20 06:24:11

本帖最后由狮城铁人于 2014-7-20 06:32 编辑

爱机华谱66外观漂亮，声音清丽并具有定时功能，但由于它是采用索尼CXA1019P的单片机，FM的灵敏度和选择性不高，这不能不算是个缺憾，于是决定给它“改！”。

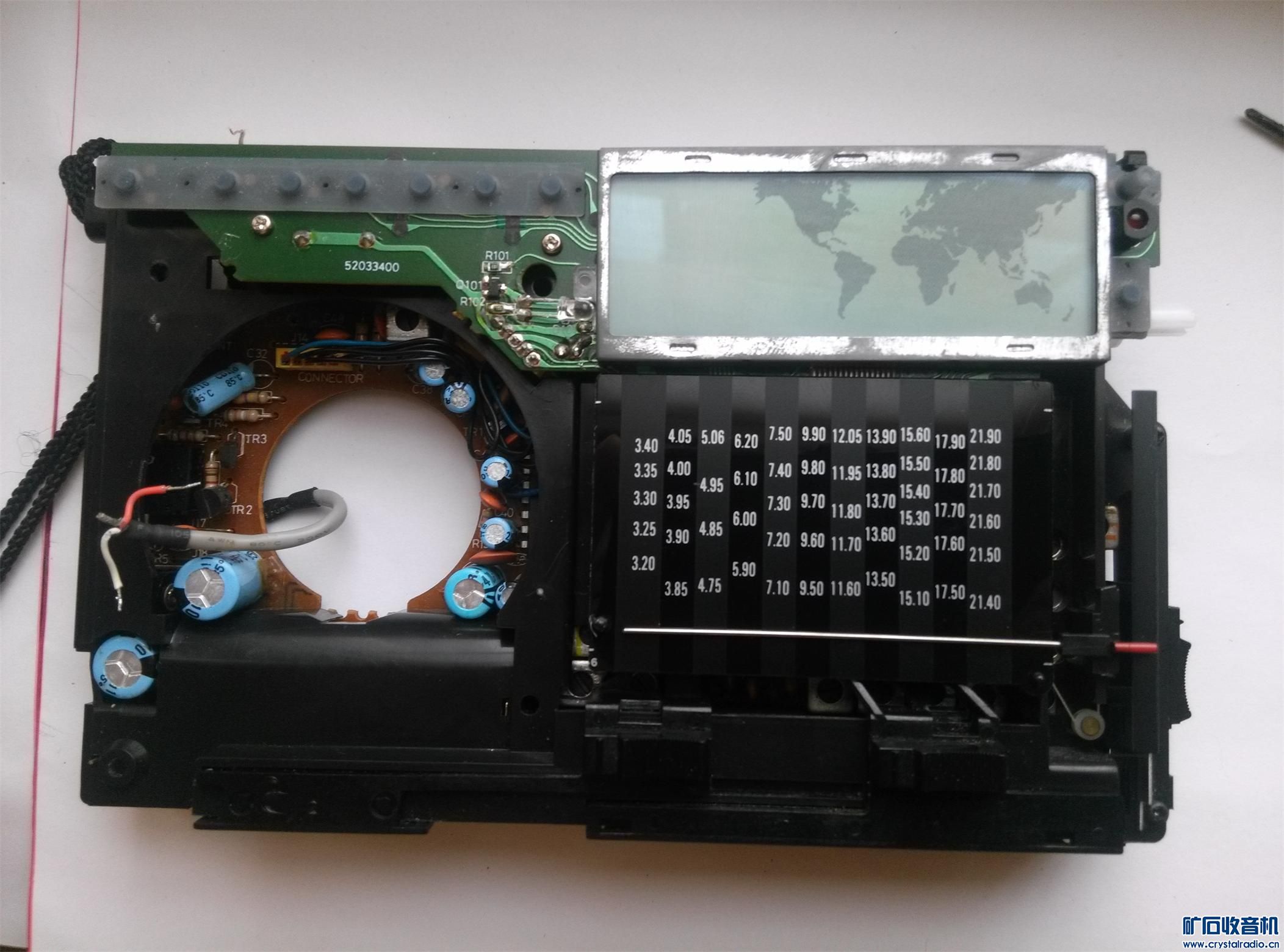

先看看内部

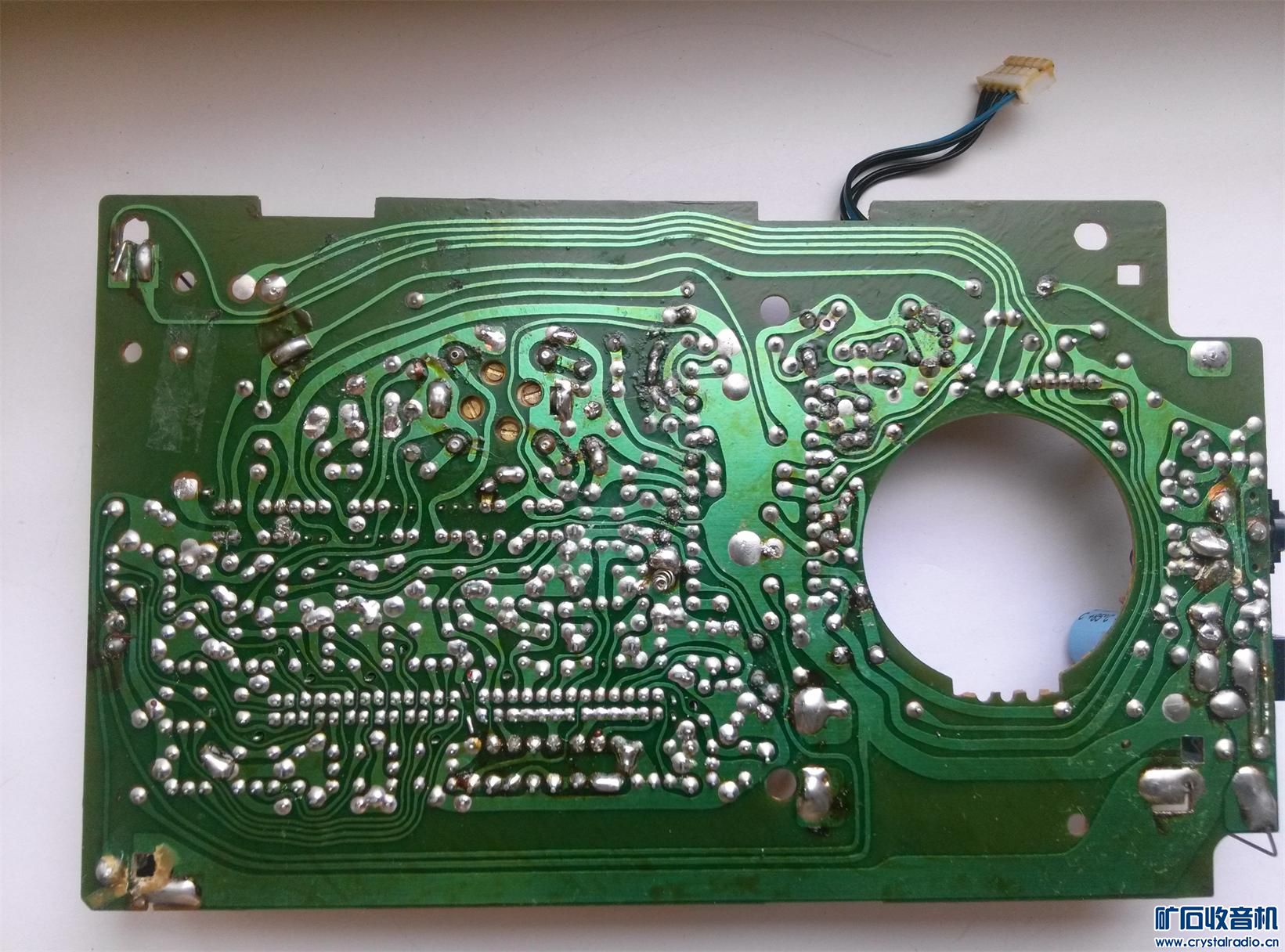

背面的线路

我借鉴R9700DX给它做了个小高频头，代替以前集成块内的部分，原理

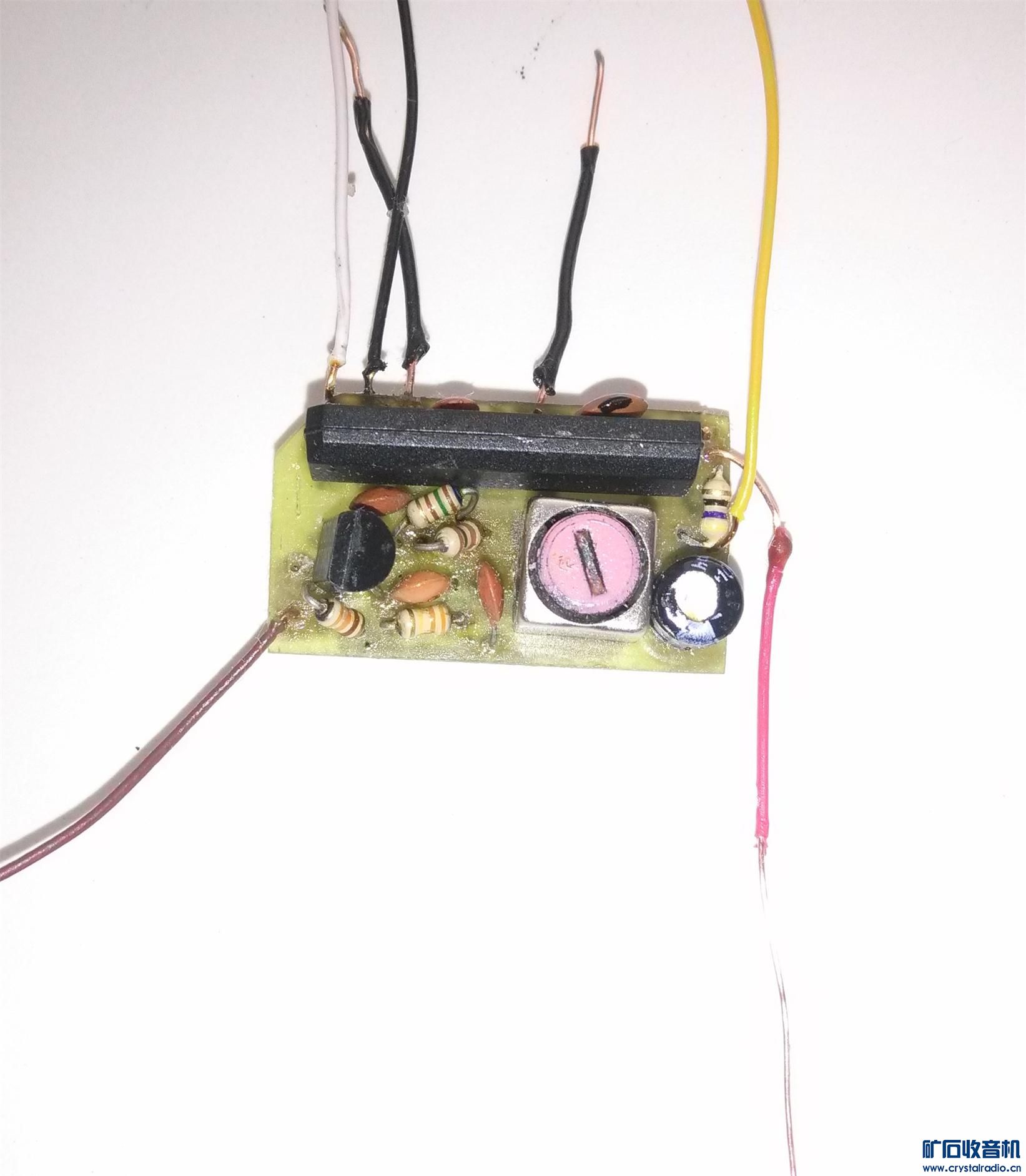

小板不能太大，大了放不开。

上面的是TA7358变频后经中周选频，加了一级放大，几棵线是射频输入.本振.谐振.电源正负极和中频输出，AFC还是用原机，改时本振加了个15P隔离电容，谐振是把线圈改为接电源正极，并就近用个103P电容接地，这样在不改变大的线路情况下，与TA7358的PDF要求相同。

从背面能看出来吗？

安装

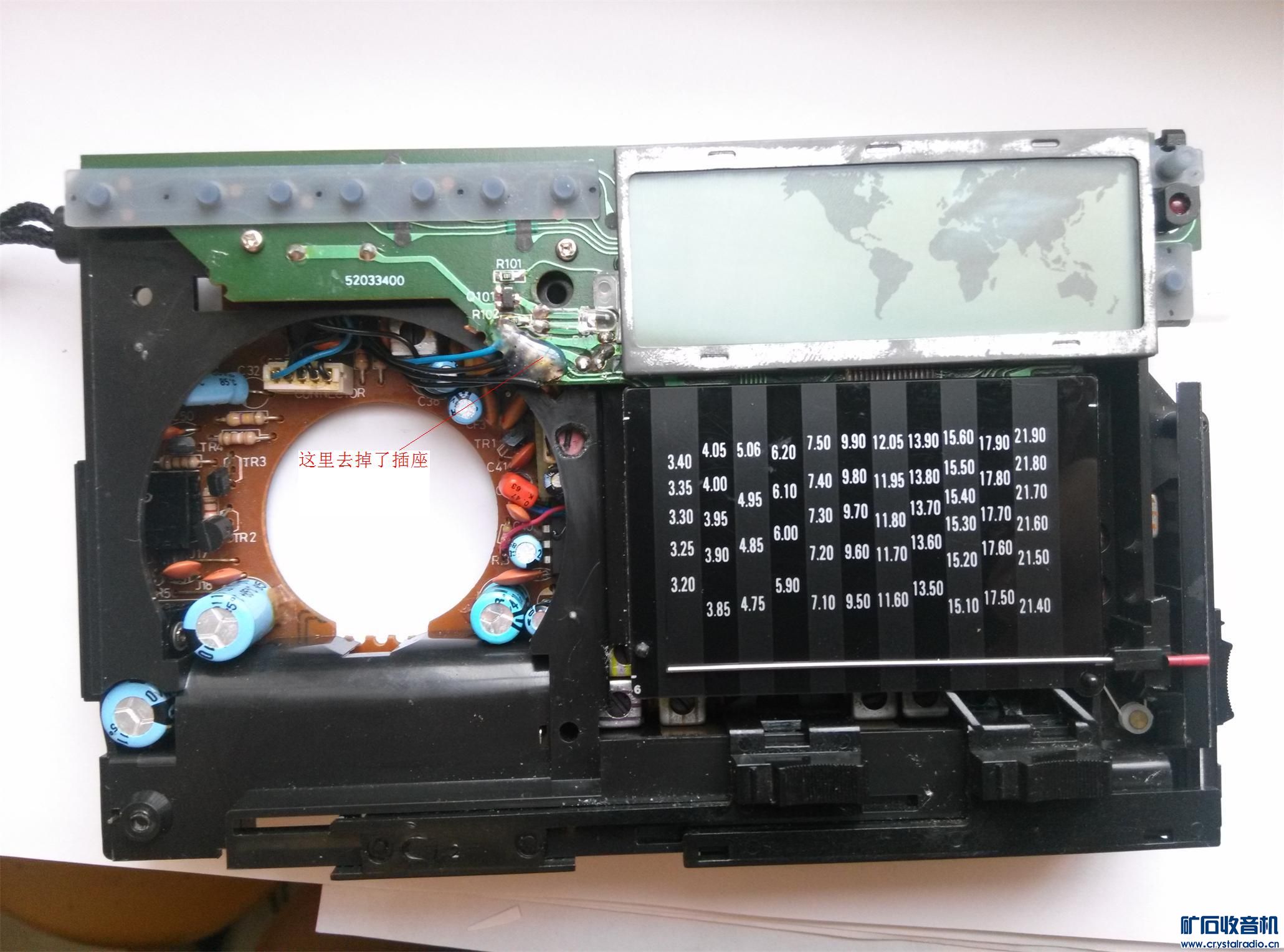

说明一下，最后安装时遇到了两个麻烦，一是小板有些高，得把骨架里面去薄些。二是显示频线路板的小插座放不下了，因为以前空的地方正好被新按的小板占领，这样只好把线直接焊在线路板上了。调试后灵敏度大增，高于普通的两片机芯，说的不客气点：与DX有一拼。

刘振元 · 发表于 2014-7-20 06:34:15

高手啊！我手里还有几个高频芯片，也一直想利用起来，看来楼主比我先行一步。

125953562 · 发表于 2014-7-20 06:55:31

老师太利害了,向老师学习,有时间我也用7358做个高频头.

炫彩 · 发表于 2014-7-20 07:42:58

我有台华普R-37 FM灵敏度很高，倒是中短波有些低，不知是否为CXA1019单片机。

值得拥有 · 发表于 2014-7-20 09:53:48

加高频头不用调试吗

狮城铁人 · 发表于 2014-7-20 10:58:29

值得拥有发表于 2014-7-20 09:53
加高频头不用调试吗

当然得重新调试，并且比以前多了个中周，我统调本振时为覆盖准确把垫整电容15P换为12P。

d3b7 · 发表于 2014-7-20 12:52:11

这么狭小的空间内改高频头，好手艺啊

ouyang1991-MF47 · 发表于 2014-7-20 14:37:26

艺高人胆大，

老国哥 · 发表于 2014-7-20 17:59:36

认真高手，我等望尘莫及

oldpq · 发表于 2014-7-20 20:33:01

能进行此等改进的是高手。

feng.zrcc · 发表于 2014-7-23 09:39:32

能有个弱台的详细评测吗

狮城铁人 · 发表于 2014-7-23 20:00:02

老国哥发表于 2014-7-20 17:59
认真高手，我等望尘莫及

兄弟高抬了。

狮城铁人 · 发表于 2014-7-23 20:05:05

feng.zrcc 发表于 2014-7-23 09:39
能有个弱台的详细评测吗

灵敏度稍弱于1107，好于二片芯的立体声小机，信不信由你。
