旧ATX电源的重生—变身小胆机（电源部分）

磨盘街9号

旧ATX电源的重生—变身小胆机（电源部分）
根据纸上谈兵的结果，本人依靠现有胆管资源设计了一款6J1做推挽的双声道胆机小功放，原帖见：
http://www.crystalradio.cn/thread-512402-1-1.html
原ID是用QQ登陆的，现在马化腾个狗日的又想赚钱，不好登陆了，只好换了现在的ID……

在开始实践后，就面临两大问题，一是输出牛的问题，这个通过自己拆了几个电源适配器中的小变压器重绕n次失败，n+1次后总算勉强可用。
第二就是胆管电源问题，现在做胆管机的是弱势群体，到电子市场多次寻觅，都没有合适的电源变压器出售。只好花18元买了一只市电转110V的20w线间变压器，准备用倍压整流得到胆管所需要的高压。另外把手边现有搁置3年的12V，1A小型开关电源利用起来，成为灯丝串联直流供电。
整个电源模块电路如下图：

图中灰色部分在上盖。
此电源还有两个特点：
1、6J1帘栅压取自倍压整流的中点，该处电压严格为高压的1/2。
2、倍压整流采用本机拆下来的四只FR152两两串联做倍压整流，另用双二极胆管6X2串入高压电路中，避免高压在灯丝未热时突然加至后级各胆管。可延长胆管寿命。

整台胆机准备安装在一个旧的ATX电源盒上。该电源是开关电源，前级直接把市电用全桥整流成310V直流，然后转换为高频，变压后经二次整流输出给电脑供电。其中前级的滤波电路可以利用。

于是先拆去风扇。在电源主板上逐个元件进行甄别、清理。用的上的保留、用不上的清理掉。其市电接入插口与电源开关都可以利用。

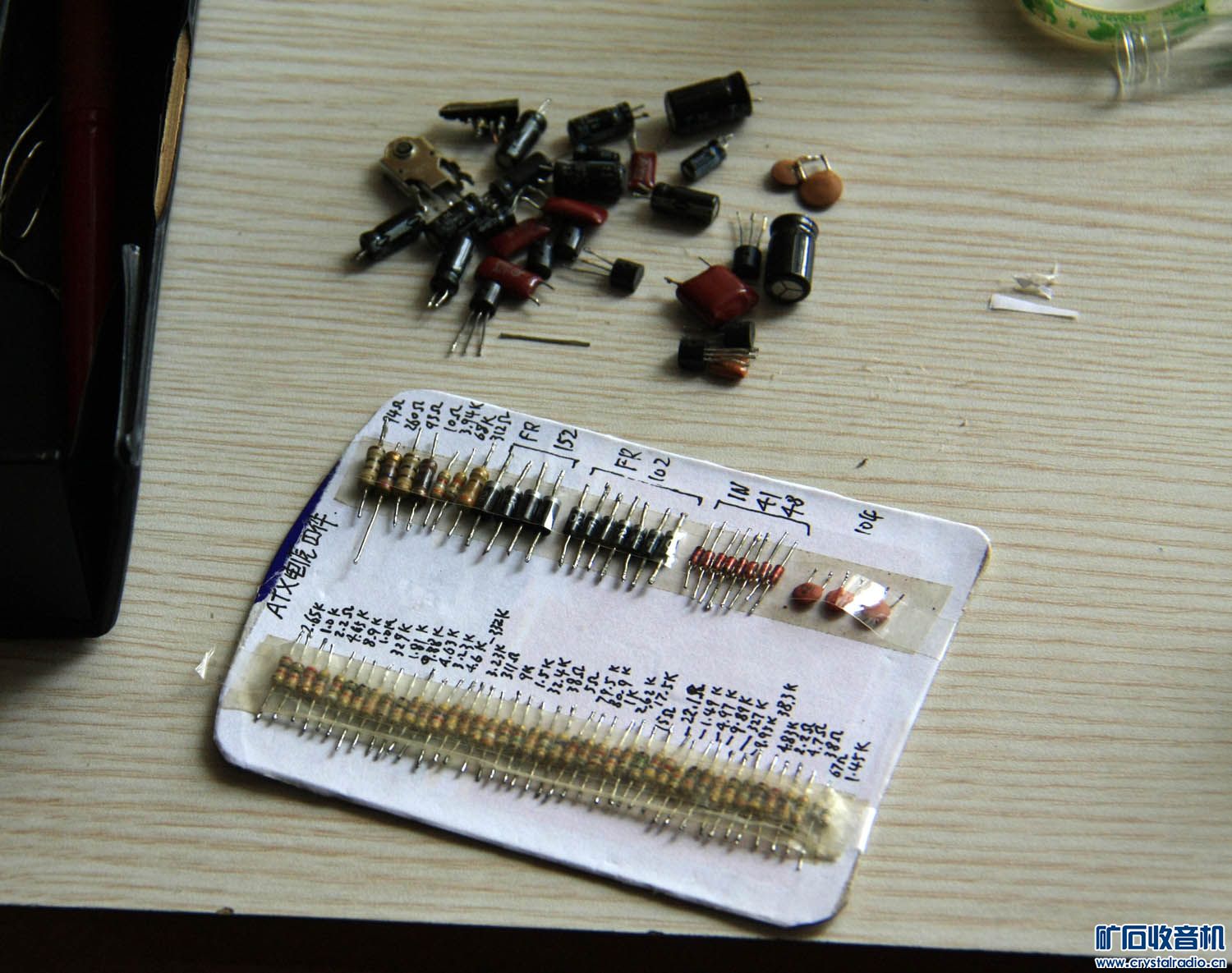

拆下的元器件分门别类整理好。

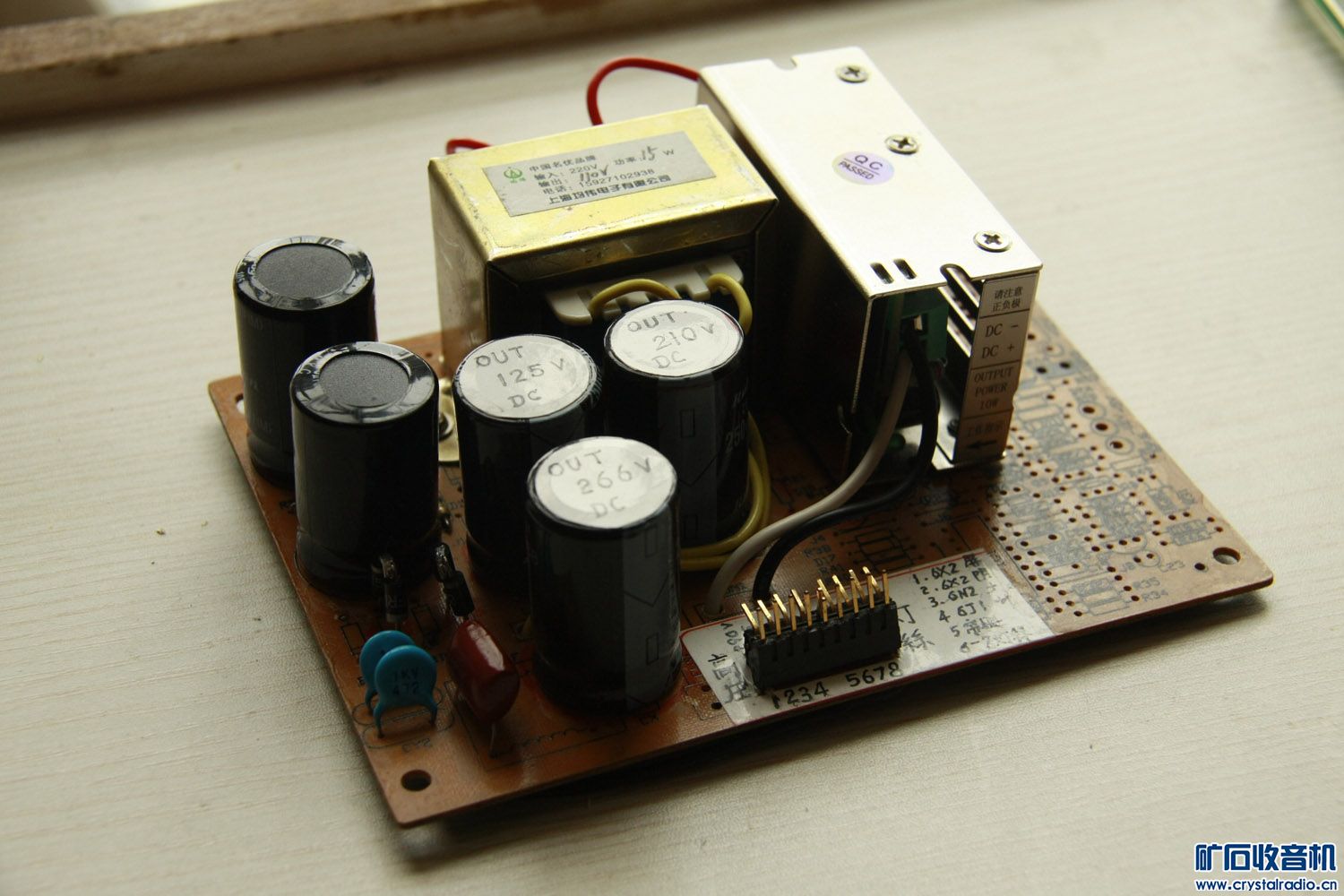

下一步在清理后的板子上安放110v变压器和12v开关电源，以及增加的水塘等大件先安排好；为检修方便，贴上标签。

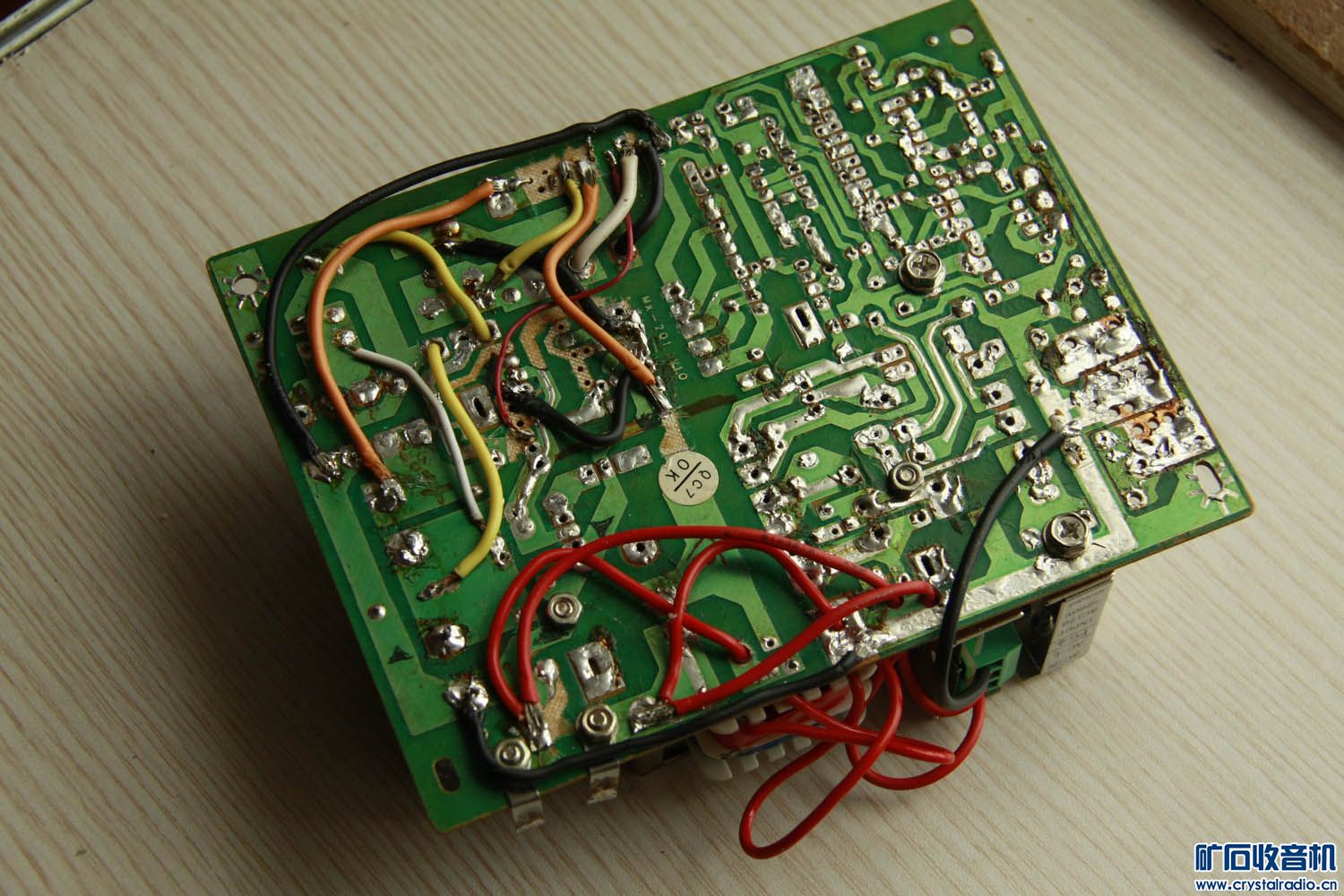

然后。按照电路图进行连线和焊接。电路板覆铜面的电路有时也能用上，有的用不上，就用木刻刀铲掉铜箔。

电源模块与放大电路之间用两组四针接口相连，接口排针是用电脑硬盘板上锯下一部分形成。四孔连线都是原软驱电源线。
线路焊好后开始测试，仔细检查接线无误后，再用万用表测一下各输出引脚之间的通断情况 。先用一个市电转24v的小变压器代替市电，做一次低压供电试验，最后直接接入市电，这样循序渐进地检查，以防故障扩大。此时注意一定要在高压侧接上负载，本人用两只15w灯泡串联做负载，

经计算此时高压电流42MA，与设定的40MA相近。各处输出电压也都符合前后级各胆管的要求。这样电源模块宣告竣工，将它安装在机箱内。


胆机功放部分安装在ATX机箱的顶盖上。现正在制作中……
且听下回分解。
