点焊机制作

  [复制链接]

发表于 2014-4-19 10:31:46 | 显示全部楼层 |阅读模式
本帖最后由 conzhaya 于 2014-4-19 10:50 编辑

可以说这款点焊机制作从学习,  到了结理论, 在实验 ,整整用了半年 ,之前有过很多个失败品就不以已上传了
个人 ,文笔不行希望大家凑合看看吧 。
制作点焊机经验跟大家分享一下几点
1,大家知道点焊机次级线圈要粗, 但是以前忽略了初级线圈 ,初级线圈决定了输出电流的硬度。所以初级线圈也要粗
2,变压器功率不要低于500VA。这个大家知道  就不解释了。
3,次级电压论坛上说什么的也有  个人经过多个失败品 和实践  得出  焊接电压不要低于4V不要高于5V最合适
4,变压器绕制成功, 但时间继电器是必不可少的 ,这里不 啰嗦大家都懂 。 但这里说一下焊接时间不要超过2秒!
5次级外接引线一定要粗 ,不要细于次级线圈的直径,不要太长够用就行假如过细会让引线会把瞬间电流给消耗的。
6,忘了重要一点  选择变压器时一定不要选择漏磁变压器 !   比如 电焊机微波炉变压器都是漏磁变压器, 但 !微波炉变压器可以用后边会介绍
。7个人心得想做一个电焊机想电流大又想电焊18650 但又不会做调流部分下边介绍会给你个简便方法 仔细看我做的。


下边进入正题;  经过多次的实验 ,还是选用了 微波炉变压器 。
  从坛友手里买的 一共花了55块  看大小应该1000VA。
用锯磨机把次级割掉掏空
用卡尺量了一下初级线圈直径1.26MM 次级线圈取材烦了我很久走后用电缆 的个多股细线的剥掉外皮多功并联 量了一下并联后的直径是9.4mm,穿线绕了4圈。电压是3.9v 一圈一付,但是老是感觉焊接电流不够 !!!

用一个工程木板做底座 , 固定变压器 和时间继电器 时间继电器的接法就不罗嗦了。
用两个电动车小筐支架 固定在底座上。用一个方形木板 (其实拆了一个板凳 撑子)
用以前存的 铜镀银的铜条 厚度3mm宽度16mm打孔1用螺丝固定在板子两侧。
然后再固定在小筐支架上,为了更好的接触导电所有接线全部选择焊接。  (用500w电烙铁 小的焊不动这么粗的铜板和线)
焊接在铜板中间, 铜板的一头做成碰焊,点焊大件。铜板的另一头打孔预留接线焊18650电池。
用500w烙铁,将各铜件之间焊接固定做成碰焊支架具体看图 。
做成功后, 还是电流不够。直到今天,看到论坛有人问漏磁变压器的原理是恍然大悟。请教什么叫漏磁变压器,跟普通的变压器有什么不同啊?
http://www.crystalradio.cn/forum ... &fromuid=158882
于是把微波炉变压器线圈中间的小铁片给打掉  ,电流瞬间就上来了 焊接时间用0.3秒就够刚好不会氧化

下边诀窍2 因为我的钳表做大量程400A测不出估计评估电流能达到1000A我根据这个帖子评估的 我的变压器比他的大他的是800VA我的是1000VA我用的线也比他粗晒晒我的点焊机
http://www.crystalradio.cn/forum ... &fromuid=158882


下边说一下18650手柄制作,图片很详细不解说 。大电流 焊18650容易击穿 ,所以再接手柄线是我特意用的细线做实验,让细线把多余电流分担掉起到限流作用。 起初,用了一根直径是是3mm的单根线连接手边做实验焊接18650焊上,了但是焊得的不牢固。 所以,改成3mm的两根并联这次一试正合适, 但提醒一下大电流用细线限流一定点焊时把点焊头按牢不然会击穿,镍带的具体线的直径多少我只是从失败中获取经验没有具体参数, 仅供大家参考下边上图。

补充内容 (2014-4-19 14:06):
图用完了明天给看点焊看效果

补充内容 (2014-4-20 08:28):
已上点焊图片 图片在9楼往下

补充内容 (2014-4-20 16:25):
终于完工了个人感觉还比较满意 ,完工图片在44楼

补充内容 (2014-4-25 22:05):
第三代升级作品  电焊机制作之升级精华板
http://www.crystalradio.cn/forum ... &fromuid=158882


补充内容 (2014-8-15 17:12):
此贴封贴转入第三代升级版点焊机制作点击上边连接进入

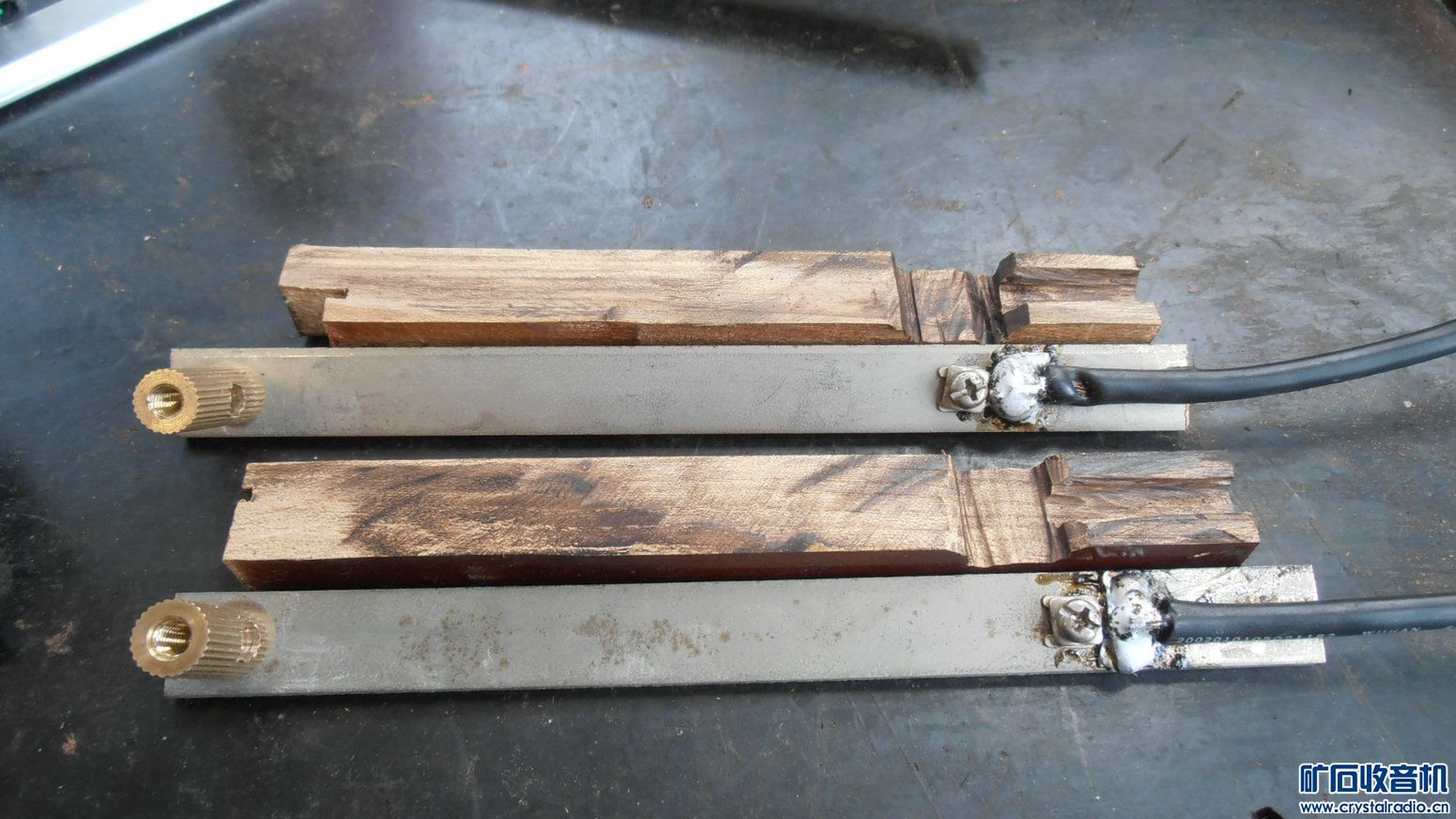

点焊手柄材料

点焊手柄材料

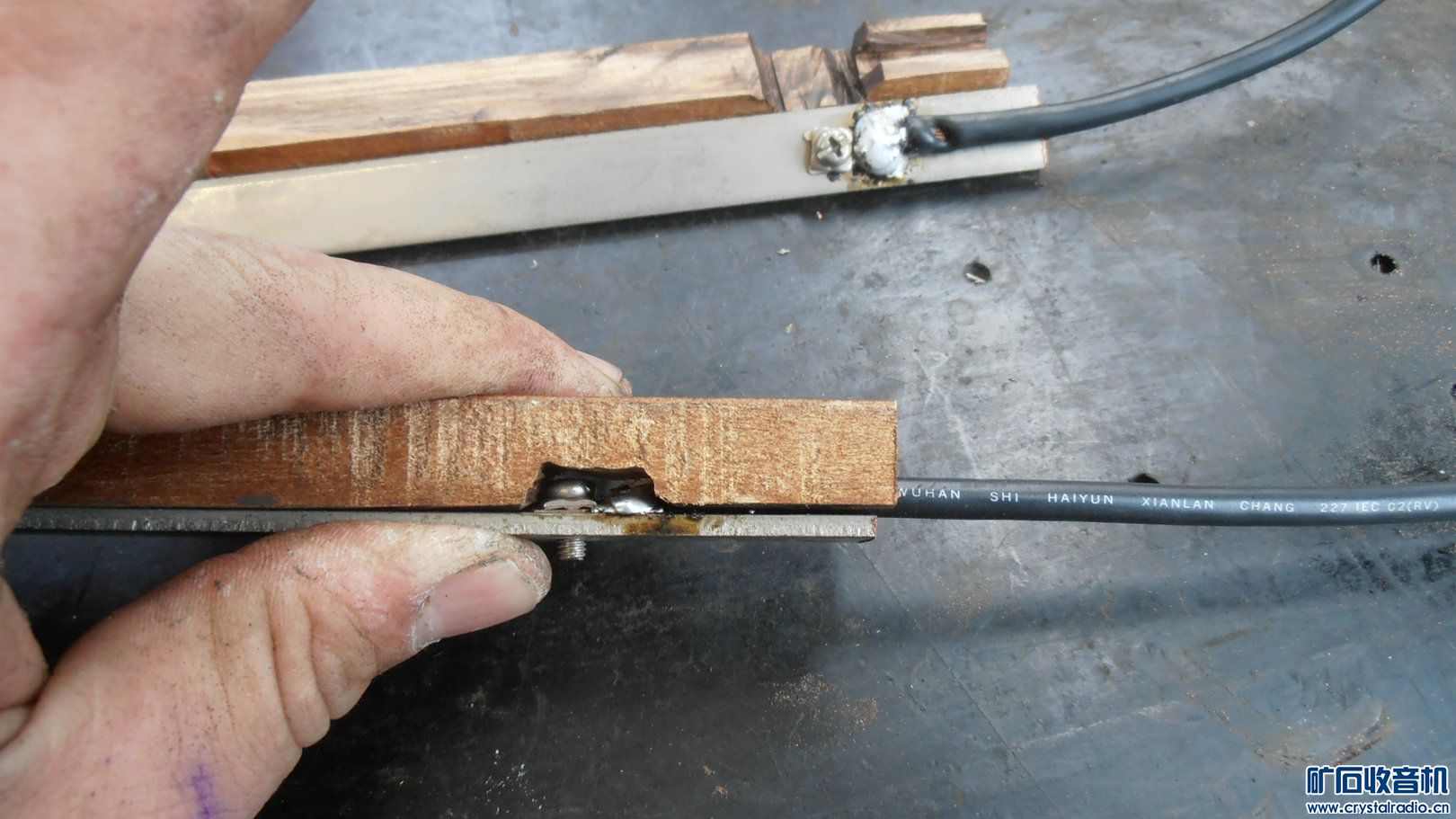

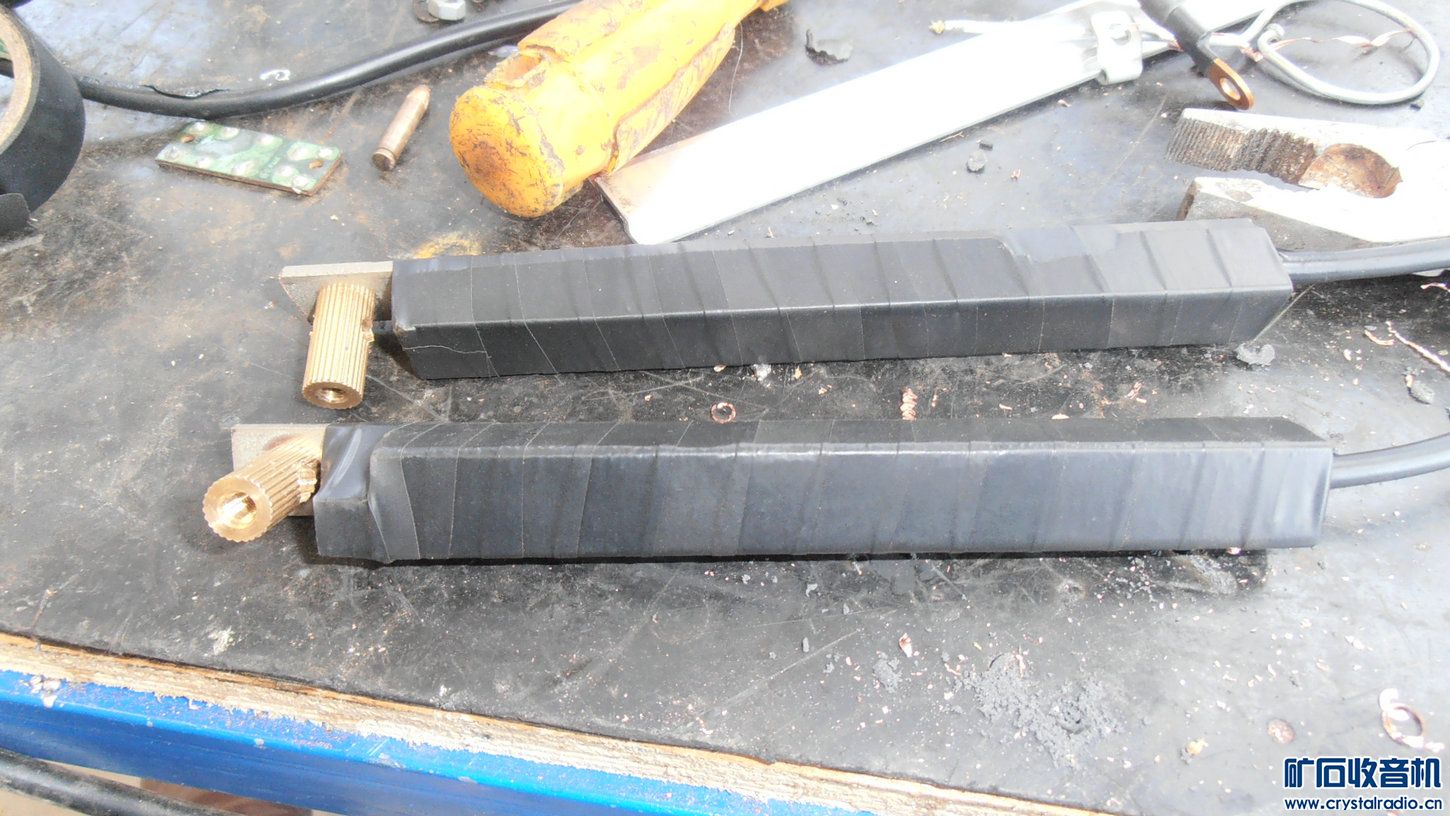

手柄组装1

手柄组装1

手柄组装2

手柄组装2

手柄组装3

手柄组装3

手柄组装4

手柄组装4

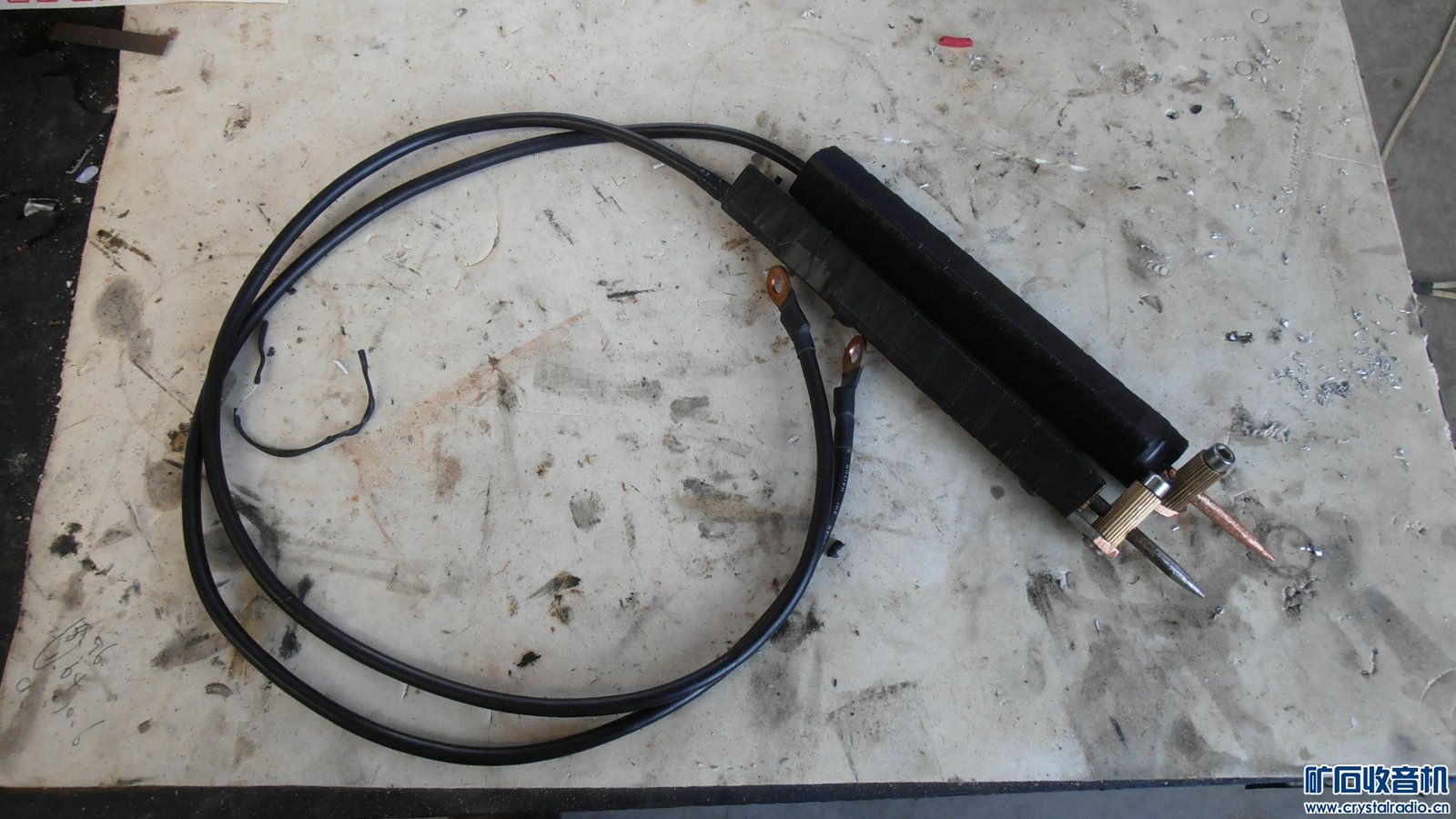

手柄成品 后来改成2根线并联就不上图了

手柄成品 后来改成2根线并联就不上图了

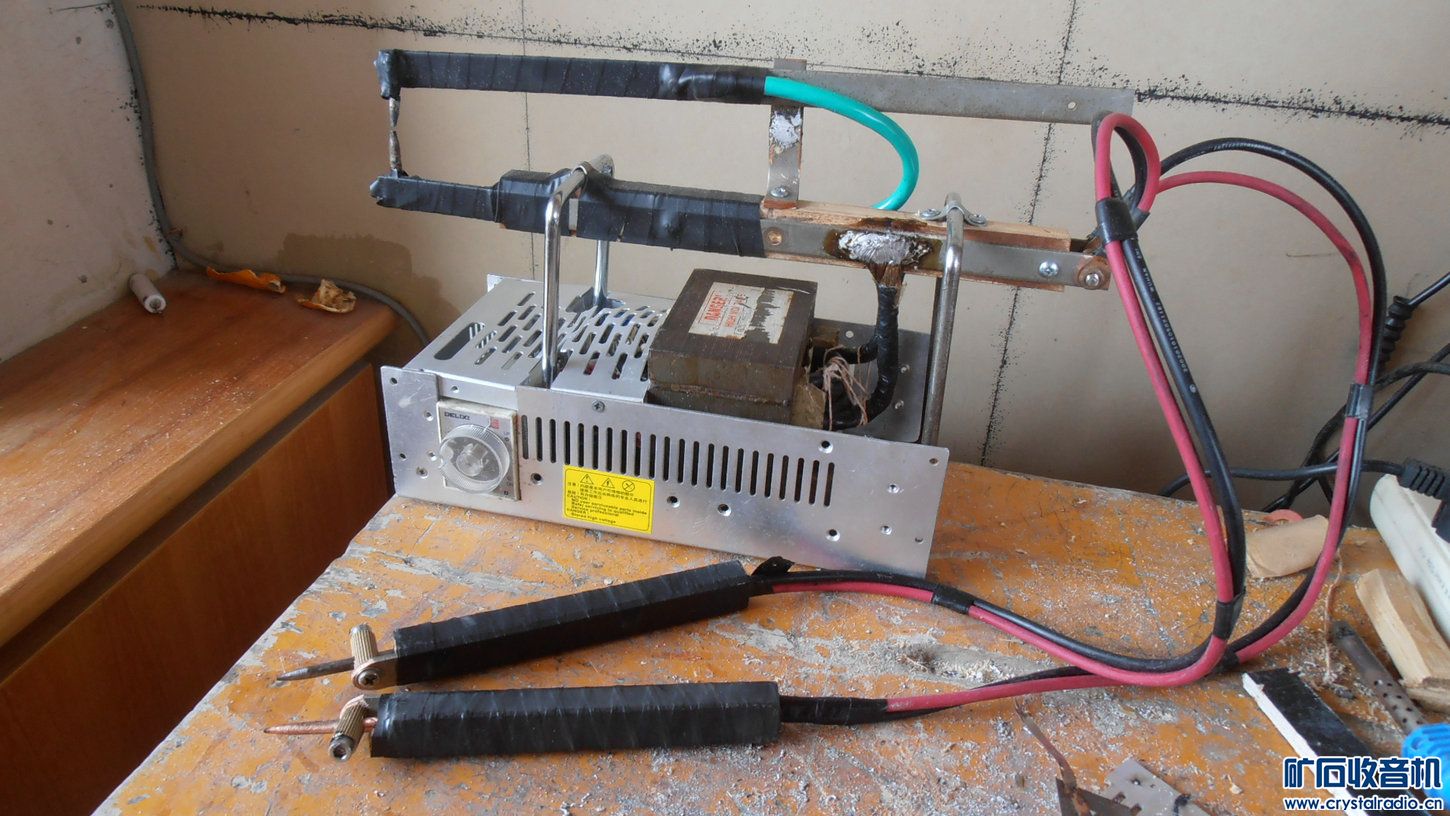

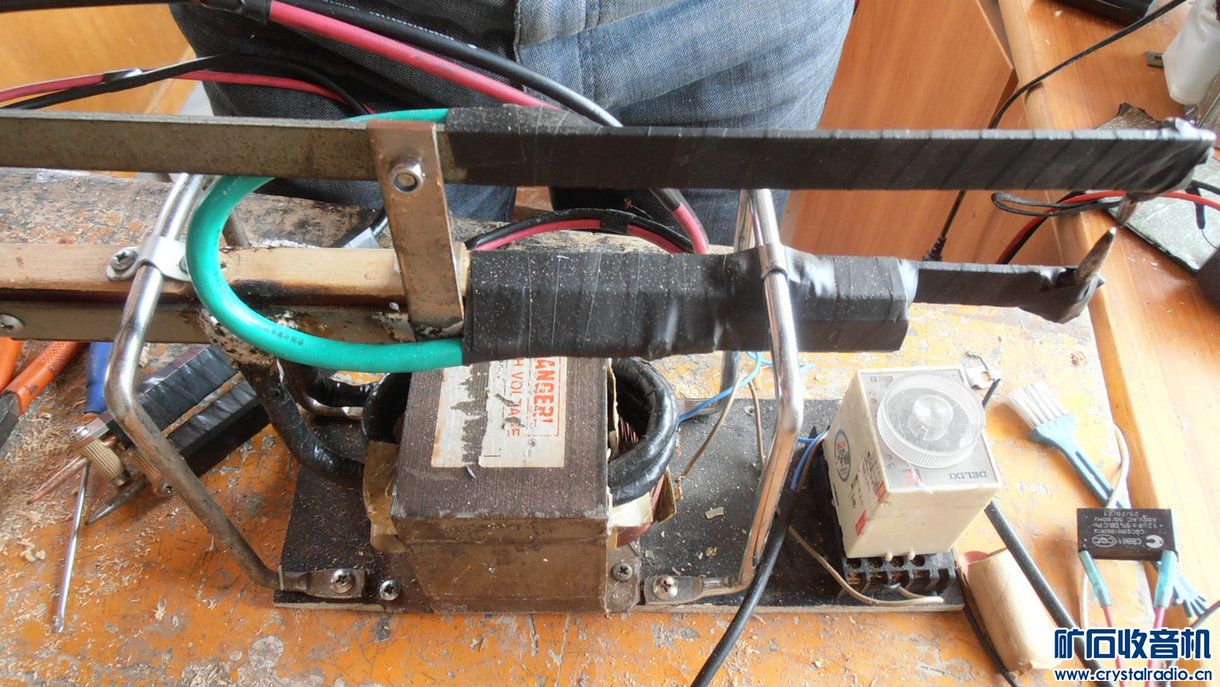

电焊机全貌

电焊机全貌

点焊机手柄接线处

点焊机手柄接线处

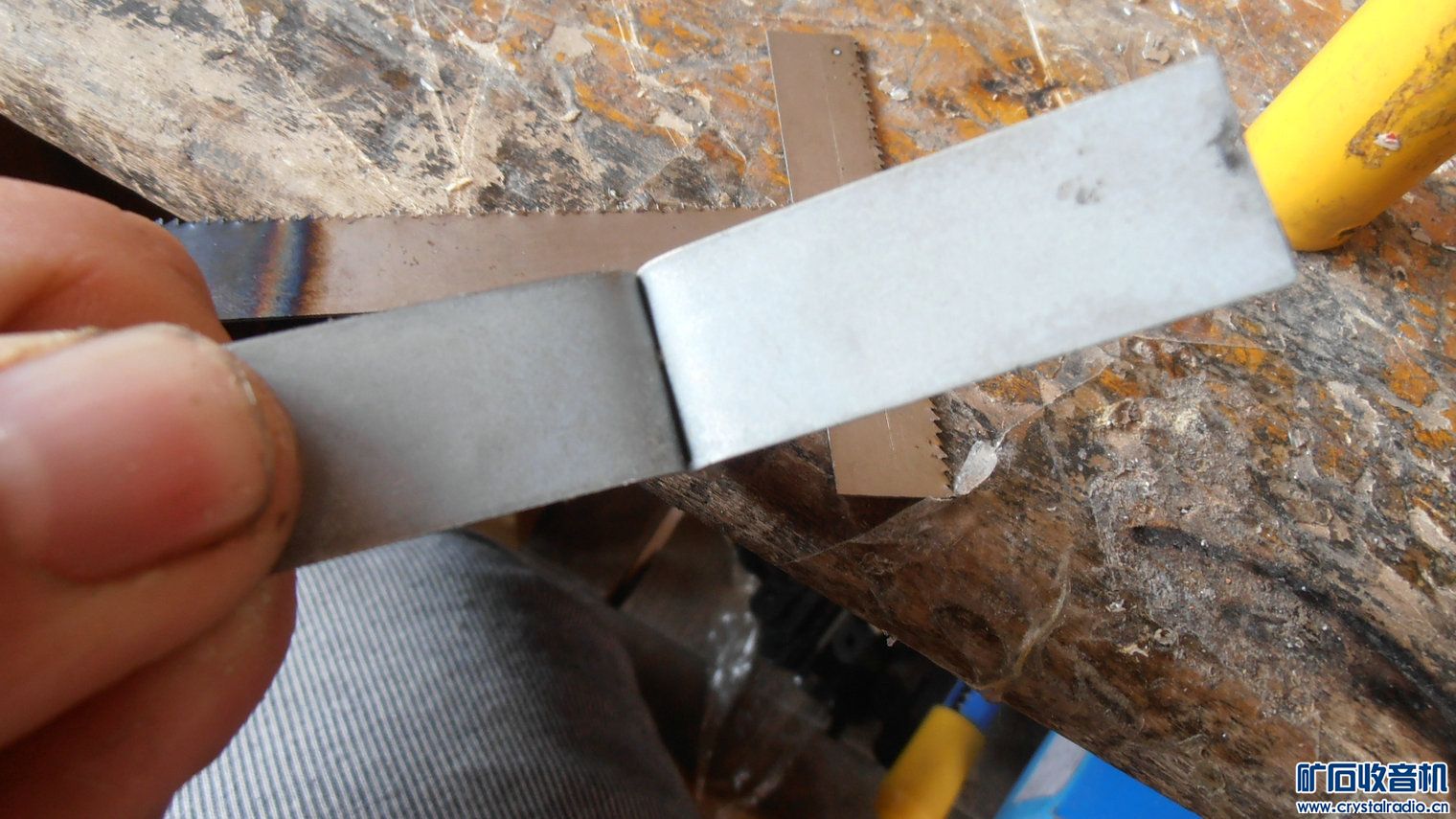

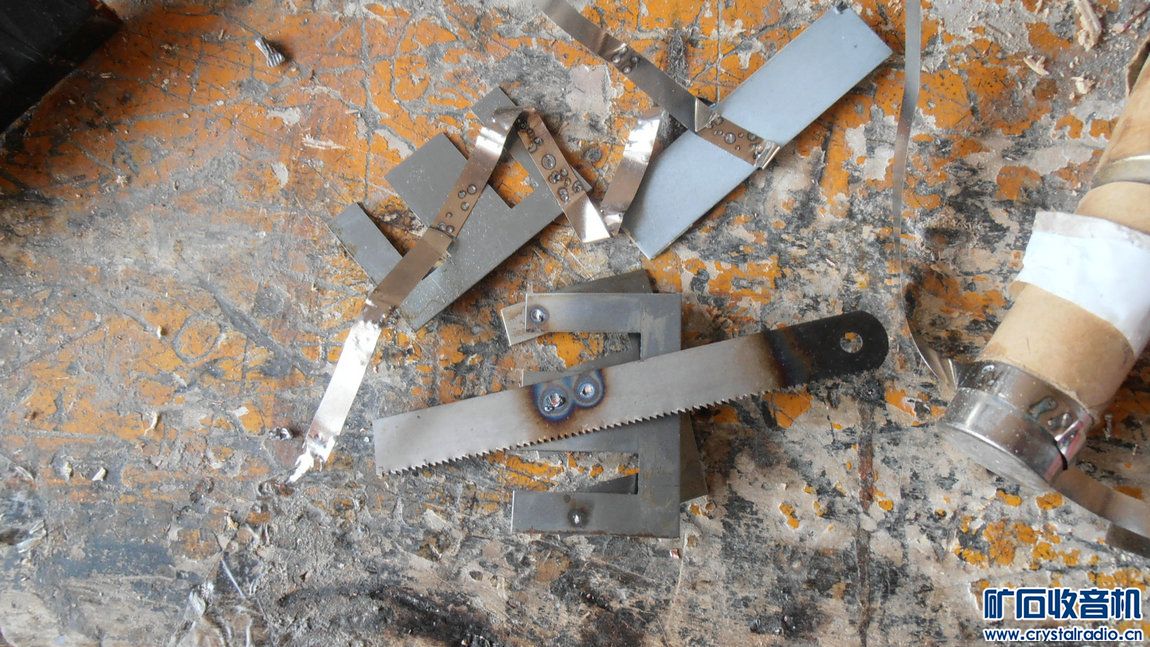

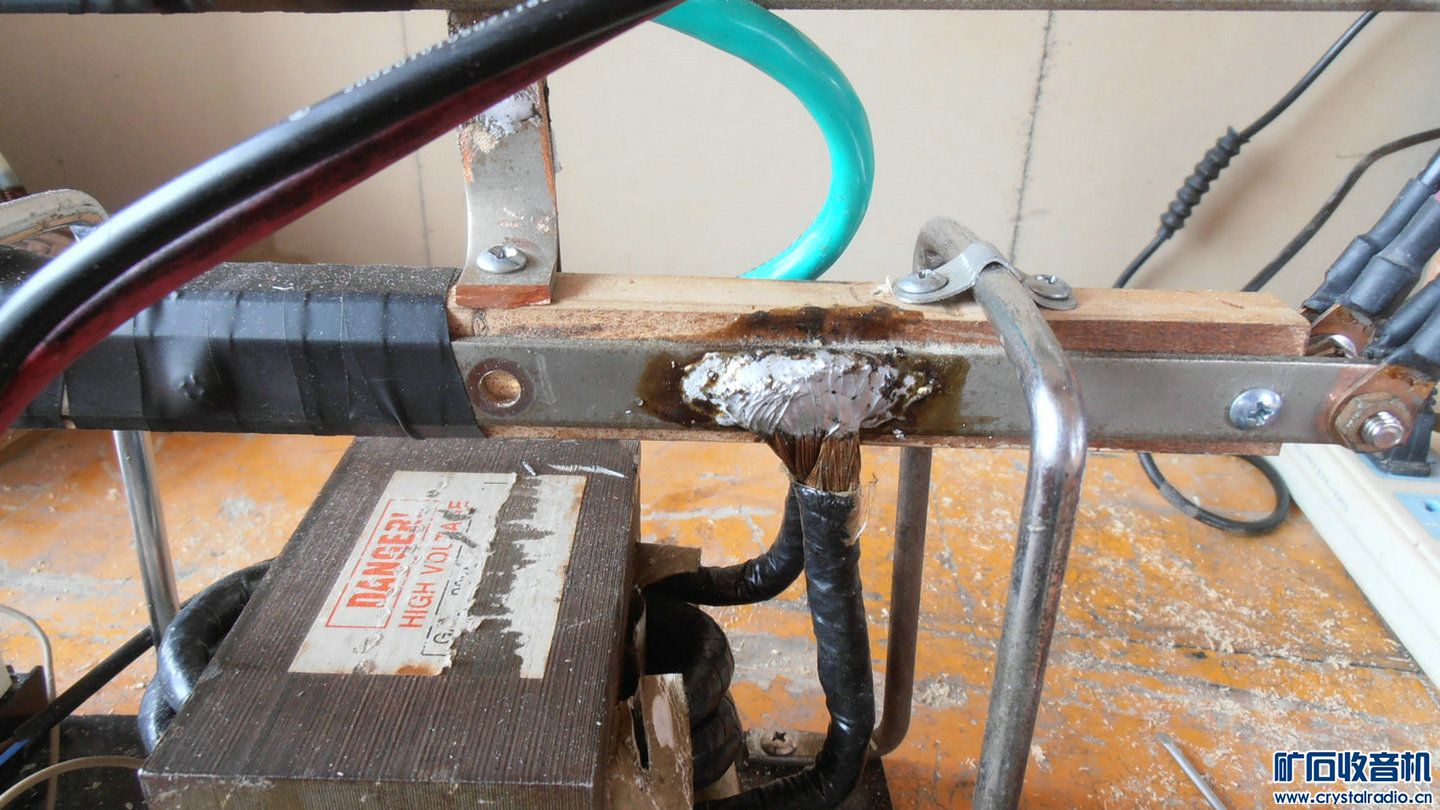

碰焊支架处

碰焊支架处

点焊接接线处大家可以看到线粗细

点焊接接线处大家可以看到线粗细

评分

2

查看全部评分


 楼主| 发表于 2014-4-19 10:50:44 | 显示全部楼层
占用1楼献丑了
回复 支持 反对

使用道具 举报

发表于 2014-4-19 11:24:28 | 显示全部楼层
很给力,学习了!
回复 支持 反对

使用道具 举报


发表于 2014-4-19 13:57:16 | 显示全部楼层
挺厉害的,自己做的点焊机,做的还精致的。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-19 14:06:14 | 显示全部楼层
今天图上完了明天给大家上图看看点焊效果
回复 支持 反对

使用道具 举报

发表于 2014-4-20 02:12:53 | 显示全部楼层
先留着,学习了,
回复 支持 反对

使用道具 举报


发表于 2014-4-20 03:14:26 来自手机 | 显示全部楼层
牛人!高手!!什么时候我能做个焊电池用。
回复 支持 反对

使用道具 举报

发表于 2014-4-20 05:11:17 | 显示全部楼层
上图看看点焊效果
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-20 08:07:31 | 显示全部楼层
图1;这是1秒的焊接时间最早没有去掉变压器中间的垫片

图2;点焊机太丑给穿衣服

2点焊机太丑给穿衣服

2点焊机太丑给穿衣服
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-20 08:08:50 | 显示全部楼层

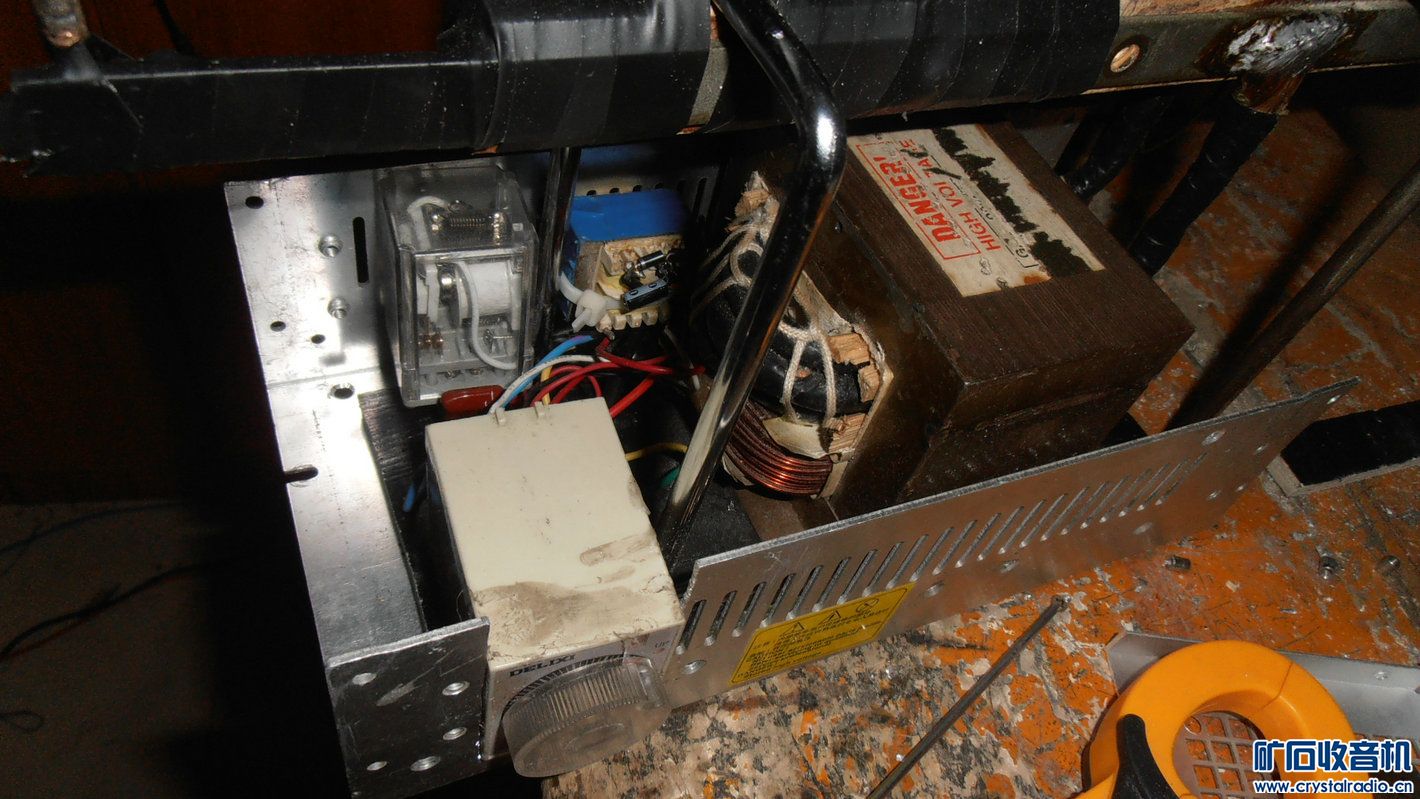

图3给电焊机穿衣服2内部设局

图3给电焊机穿衣服2内部设局

图3给电焊机穿衣服2内部设局
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-20 08:09:58 | 显示全部楼层
图4穿完衣服的效果换不错吧

图4穿完衣服的效果换不错吧

图4穿完衣服的效果换不错吧
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-20 08:14:28 | 显示全部楼层

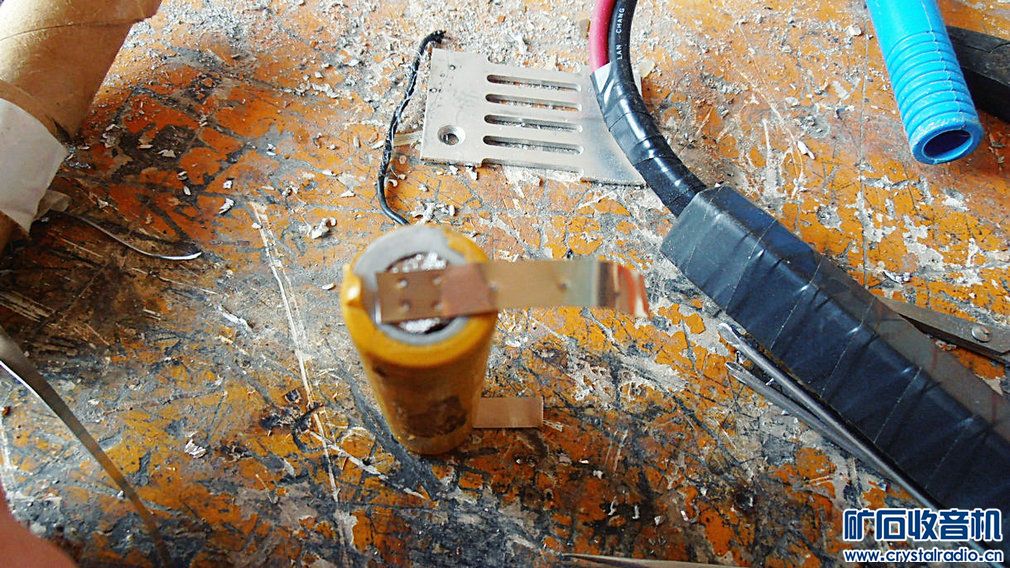

图5改造完后的效果点焊焊时间0.1秒

图5改造完后的效果点焊焊时间0.1秒

图5改造完后的效果点焊焊时间0.1秒
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-20 08:15:39 | 显示全部楼层
图6改造完后的效果点焊焊时间0.1秒

图6改造完后的效果点焊焊时间0.1秒

图6改造完后的效果点焊焊时间0.1秒
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-20 08:17:00 | 显示全部楼层
图7改造完后的效果点焊焊时间0.1秒  点焊小刚锯

图7改造完后的效果点焊焊时间0.1秒

图7改造完后的效果点焊焊时间0.1秒
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-4-20 08:24:08 | 显示全部楼层
本帖最后由 conzhaya 于 2014-4-20 08:35 编辑

图7,8改造完后的效果点焊焊时间0.1秒

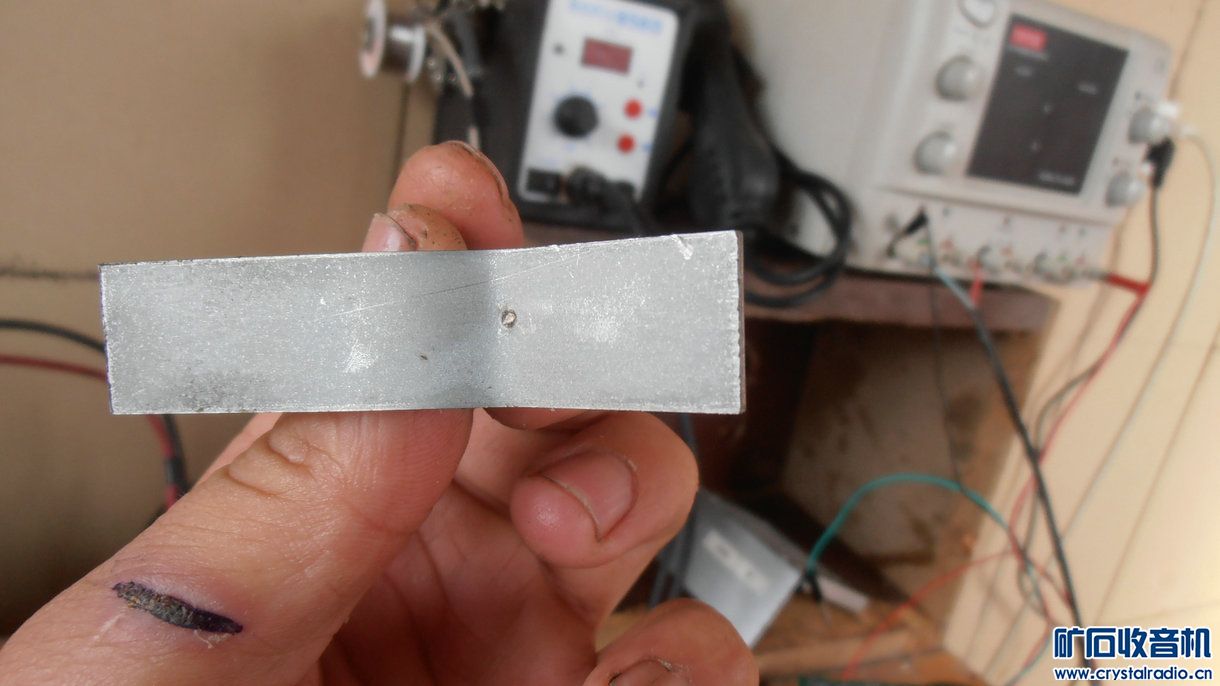

用的变压器拆下来的中间的垫片大家看清楚就点焊了一个点  图8用力扯没扯开
