仿制的0----30V可调稳压恒流电源 续

  [复制链接]

发表于 2014-3-5 00:43:35 | 显示全部楼层 |阅读模式

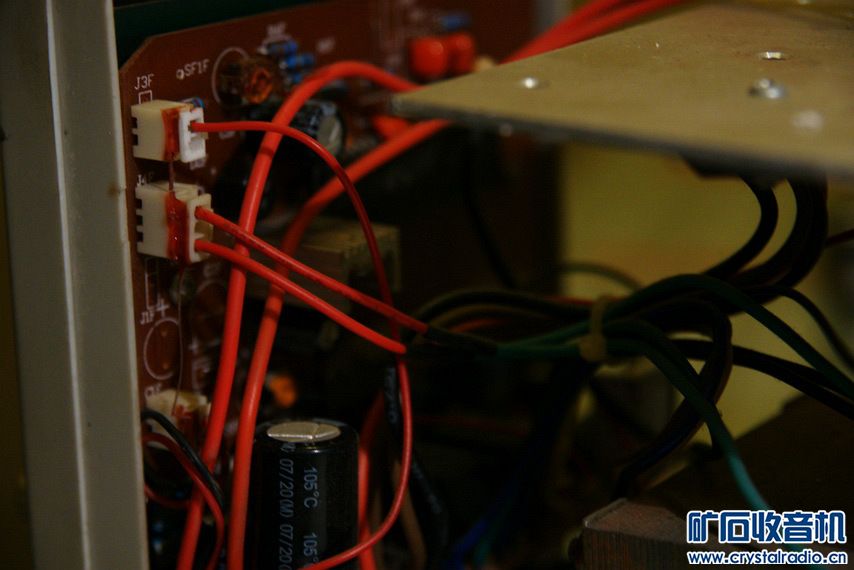

    原先自己用317搭的一个可调电源,发现用的时候不太顺手,在网上找了好久,发现这个可调电源都说不错,简单仿制方便,正好在坛上收来一台坏的可调电源(花了45元)检查收来的电源,除变压器,数字表头,和机壳外,别的没啥用,就利用其机壳,将我找到的这个可调电源图,仿制了一下,结果,自己觉得相当不错,现将仿制的过程一一道来:

这是我在网上找的原图

这是我在网上找的原图

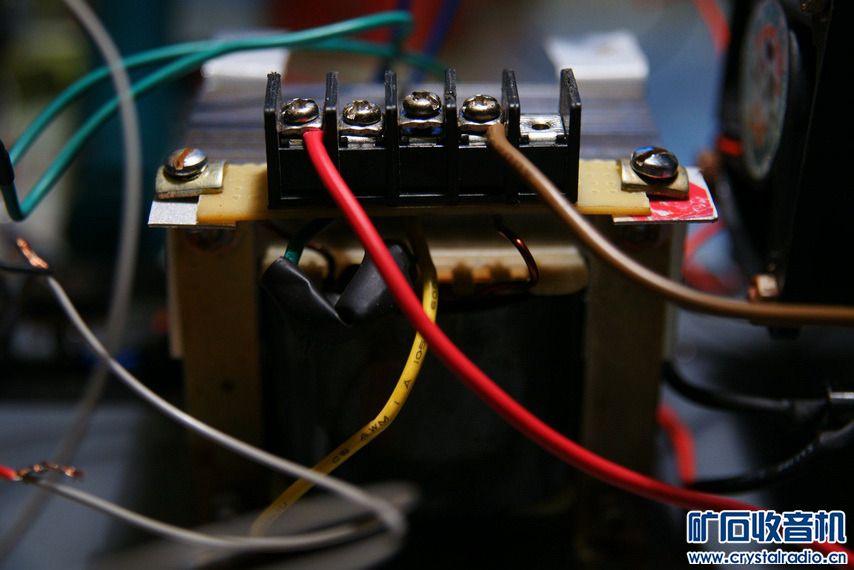

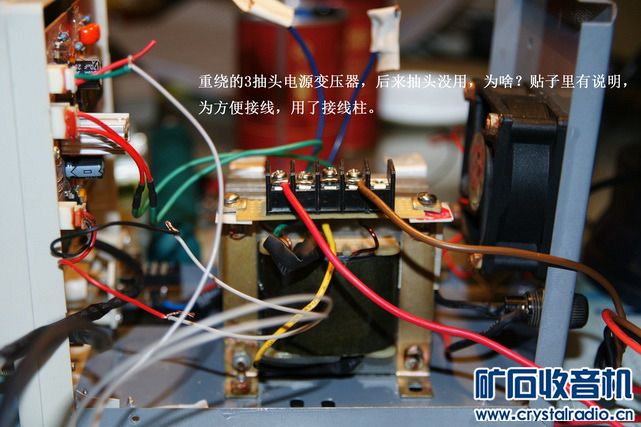

收来的电源变压器初级输出电压不够,拆掉初级主电源,加绕圈数,达到输出30V

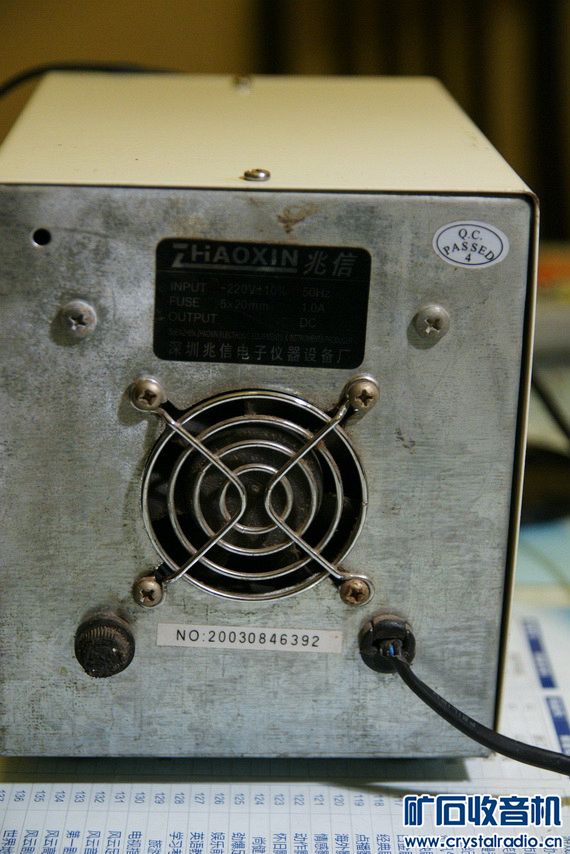

收来的旧电源,坏的

收来的旧电源,坏的
DSC00536.jpg DSC00538.JPG DSC00540.JPG DSC00541.JPG DSC00543.JPG DSC00545.JPG DSC00546.JPG DSC00547.JPG DSC00548.JPG DSC00551.JPG DSC00554.JPG

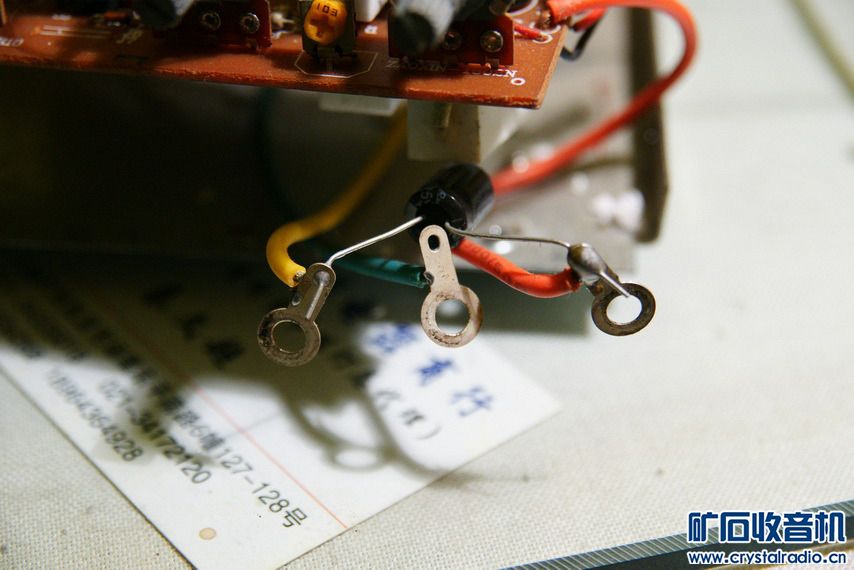

重绕变压器后的参数 DSC00626.jpg

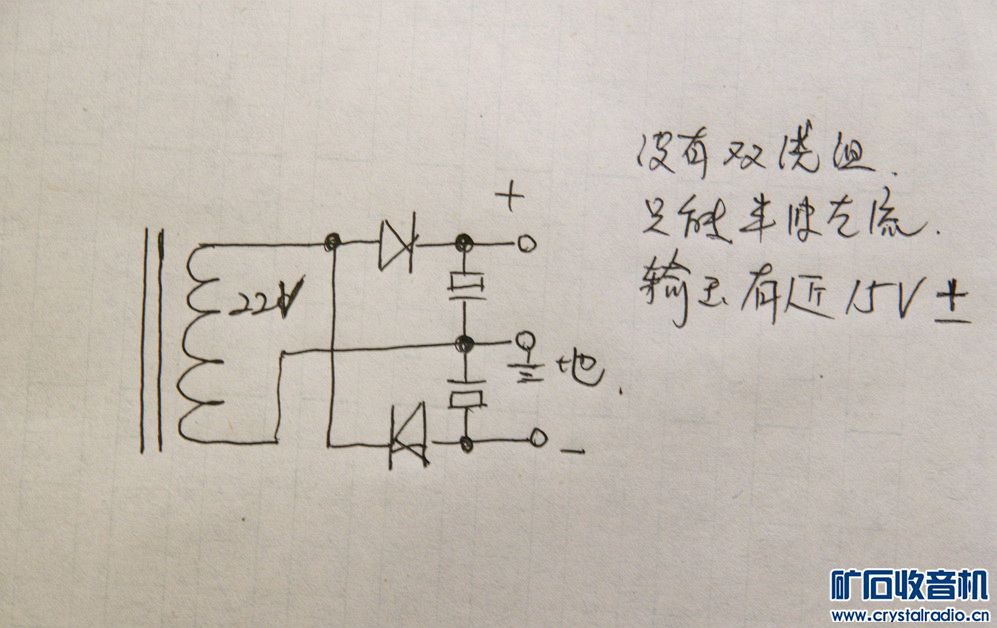

原来的图中要一双绕组的电源给运放做供电,还要产生一个Vrfe电压,我这个变压器没有双绕组电源,只有一组22V的电源,灵机一动,自己改了一下,如图

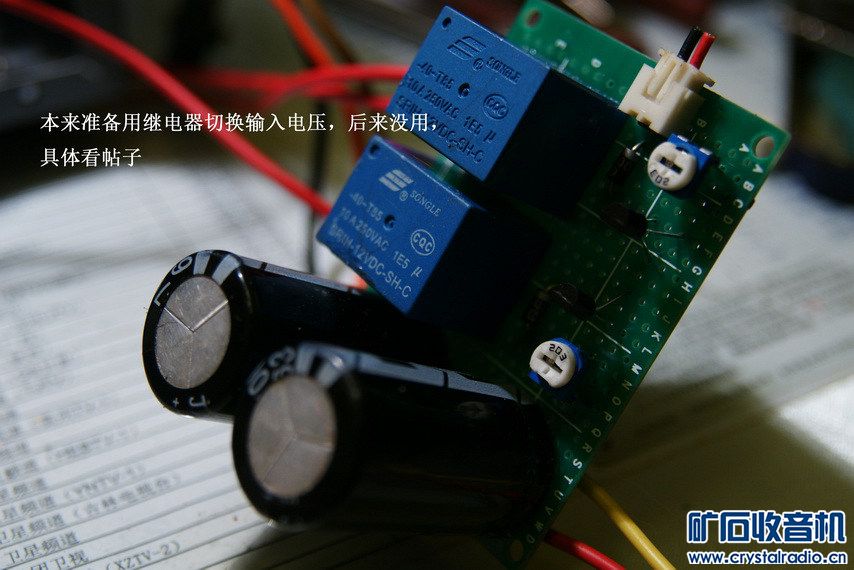

本来还准备用2个继电器做输入电压切换,后来在调试时发现这个电源满载输出时,调整管只有温热,就把这个已经做好的继电器切换省掉了,直接接主电源输出的30V

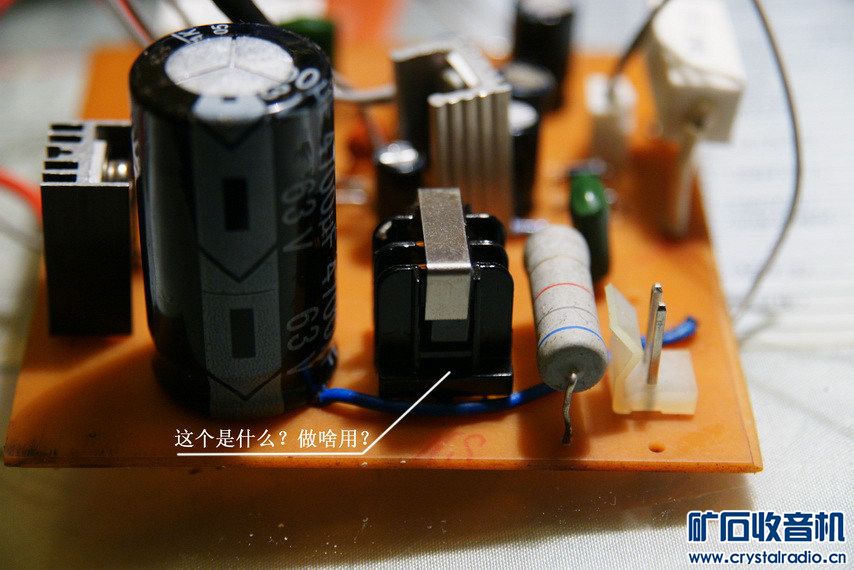

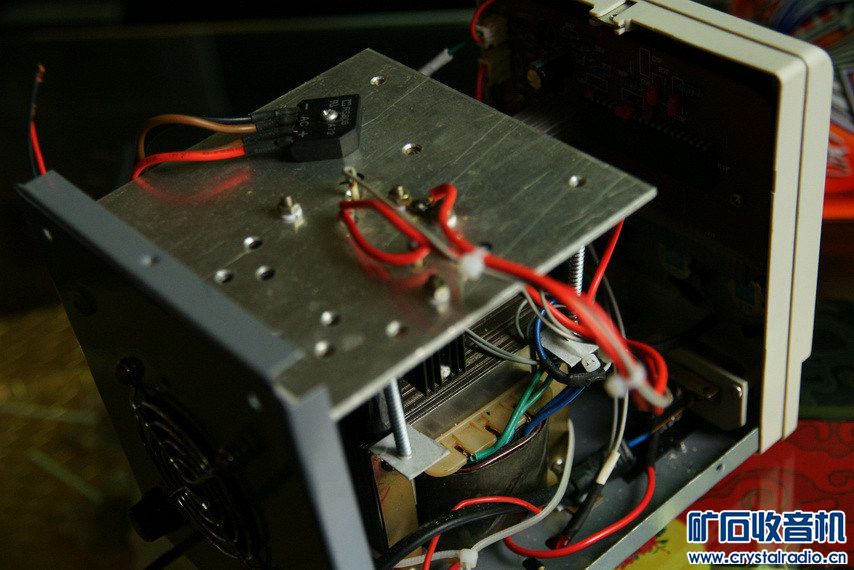

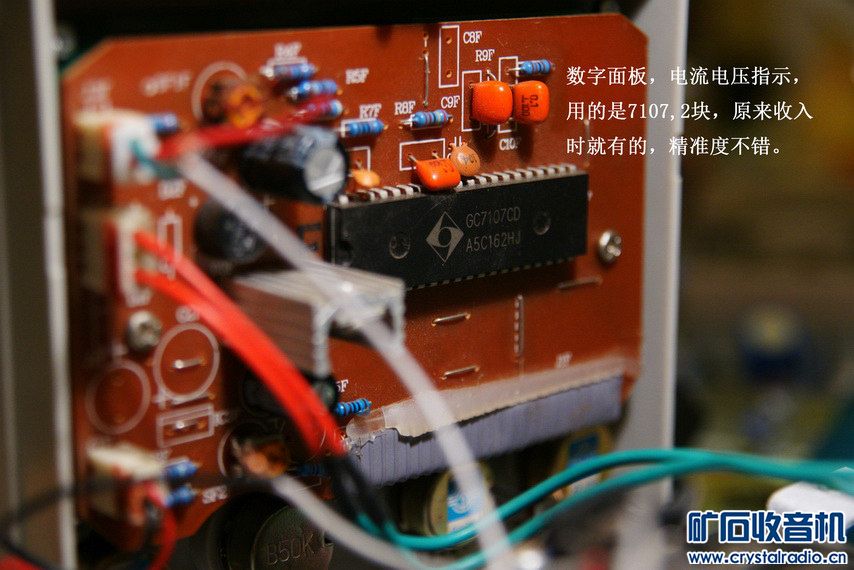

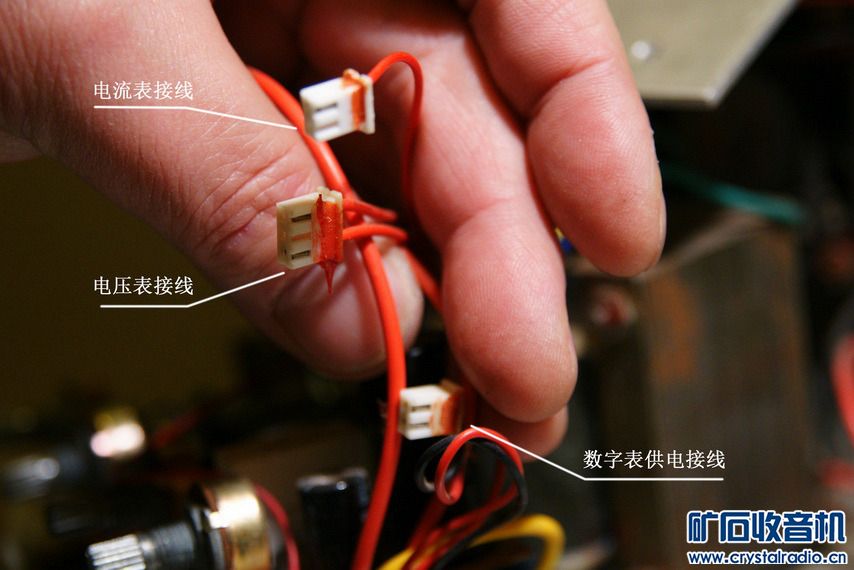

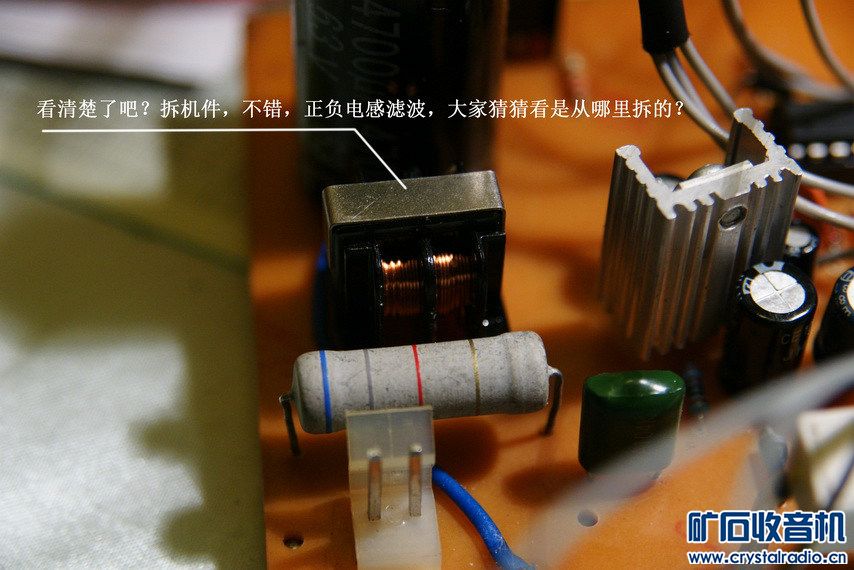

后来根据我手上现有的元件条件将电路改了一下,仿制成功,其中在调试时也碰到一些问题,请教了坛上的同志们,现全部解决,本来准备将调节电位器改成多圈电位器,但这样的话,收来的电源其内部结构和调节钮就安不上了,(在调试时用的是多圈电位器,电压电流一点也不跳变,稳稳的)只能用跟原来的电位器一个型号的那种,不过,安装时经过我测量,碳膜处理过,现在调节时也不跳,(心里中,总有点不爽,先用着吧)

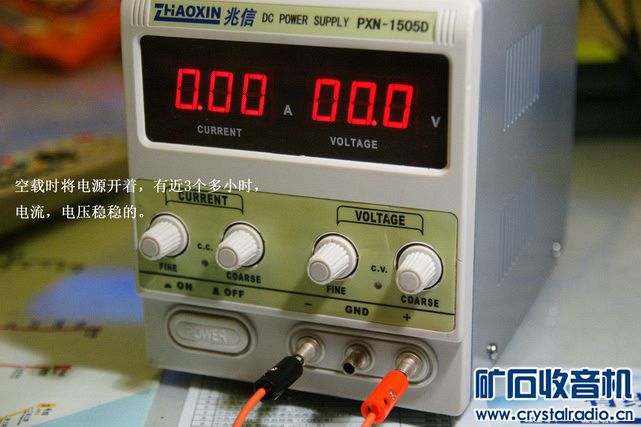

调试时感觉较顺,本来这个电源没有恒流输出指示,将运放输出的二级管改成一般的二级管,恒流输出时点亮,一目了然,
DSC00558.JPG DSC00559.JPG DSC00561.JPG DSC00564.JPG DSC00567.JPG DSC00570.JPG DSC00571.JPG DSC00573.JPG DSC00574.JPG DSC00575.JPG DSC00578.JPG DSC00579.JPG DSC00580.JPG DSC00583.JPG DSC00585.JPG DSC00586.JPG DSC00588.JPG DSC00589.JPG DSC00590.JPG DSC00592.JPG DSC00594.JPG DSC00595.JPG DSC00598.JPG DSC00599.JPG DSC00600.JPG

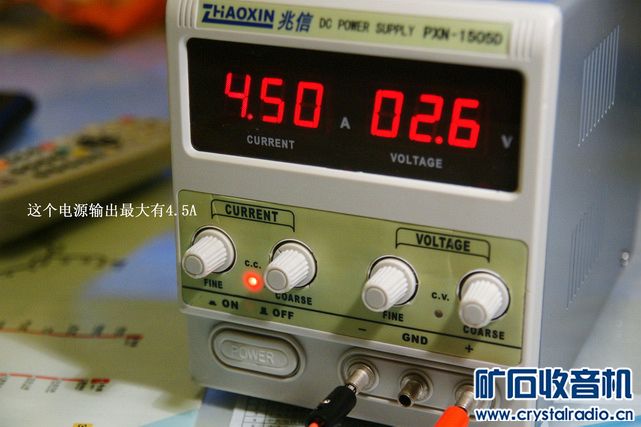

最大输出电流有4.5A,测试恒流输出
DSC00601.JPG DSC00604.JPG

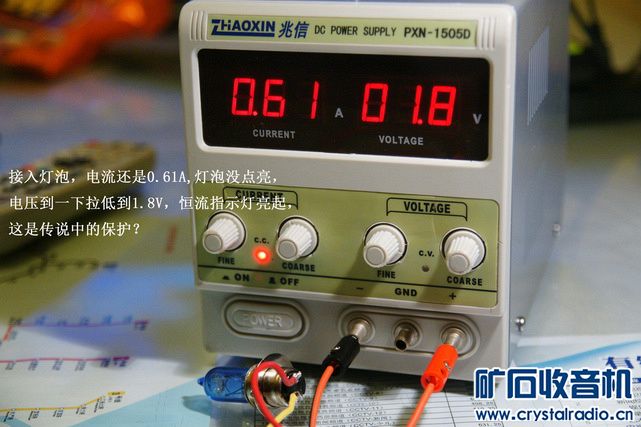

将输出电流设定0.61A
DSC00602.JPG DSC00607.JPG

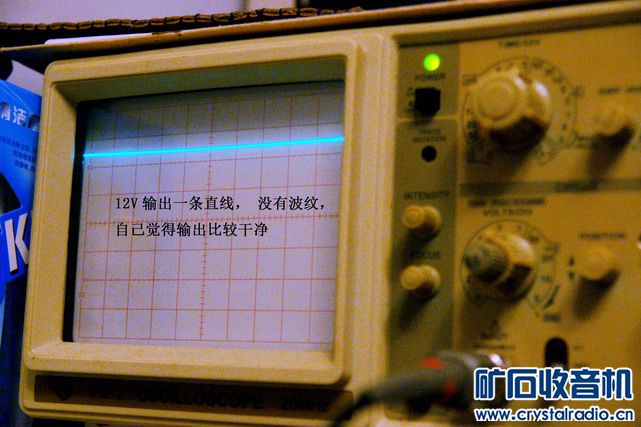

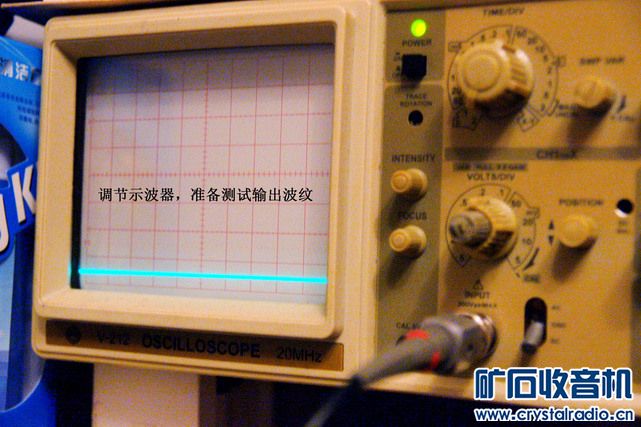

最终将电流设定3A,用示波器测试一下波纹,自我感觉很干净。
DSC00610.JPG DSC00611.JPG DSC00612.JPG
原图我改了一下,现在就用的是这个图,运放用的是TL082,主电容用了3个4700u/50v的大电容,组成基本的∏滤波
最后上一个图,所有的元件都拆之这堆板,平时没事时就到收废品的地方闲逛,看到拆下的电路板,就5元,10元的收来了,少不了家里一顿埋怨,唉,改不掉了,家里还有好多。

评分

4

查看全部评分


发表于 2014-3-7 03:40:40 | 显示全部楼层
老顾摄影 发表于 2014-3-6 22:52
刚刚帮你试了一下,用手机拍了图片,具体你看看,是你要求的吗?
对讲机,频率计测出的频率是409.87Mhz, ...

谢谢楼主了,把我的疑问那么认真的去操作验证,我过几天就开工了,用的是一个变频器的壳子,朋友们都说我那壳子"好帅”,变压器是用一只拆机的美国货,双17V输出,打算改为并联单输出以提高输出电流,副电源打算用一个松下微波炉上拆出的系统供电的小型板载变压器,今晚已重绕次级,无奈体积太小,只好绕成单21V输出,准备效仿您的半波整流产生±15V直流供运放使用,不过刚刚搭了一下副电源的电路,发现整流后的空载电压达到了±30V有多,即21X1.414,还有半波整流的输出纹波会不会比桥式整流的大,这个纹波会不会对输出产生不良影响,希望与您和坛子里的兄弟共同探讨,再次感谢您!
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2014-3-5 00:59:31 | 显示全部楼层
补充一点,在调试时,不知怎的,输出电压最高,调不下来,输出电流也就0.5A,一接负载,电压猛的一下掉到,发现运放工作在震荡状态,头大,仔细一检查,(中间花了有2个多小时)犯了个低级错误,这里埋个关子,想一想,是哪里接错了引起的?
回复 支持 反对

使用道具 举报


发表于 2014-3-5 01:57:39 | 显示全部楼层
电源买的贵了,楼主的手艺不错
回复 支持 反对

使用道具 举报


发表于 2014-3-5 02:45:48 | 显示全部楼层
好手艺。我最近也想仿制这个电源,用来维修用,主要是测试手持对讲机,可否帮手测试一下这个电源对高频辐射敏感不?就是在带载状态下,在其旁边用150MHz的手持对讲机按发射,电压电流是否有跳变?
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-3-5 09:27:36 | 显示全部楼层

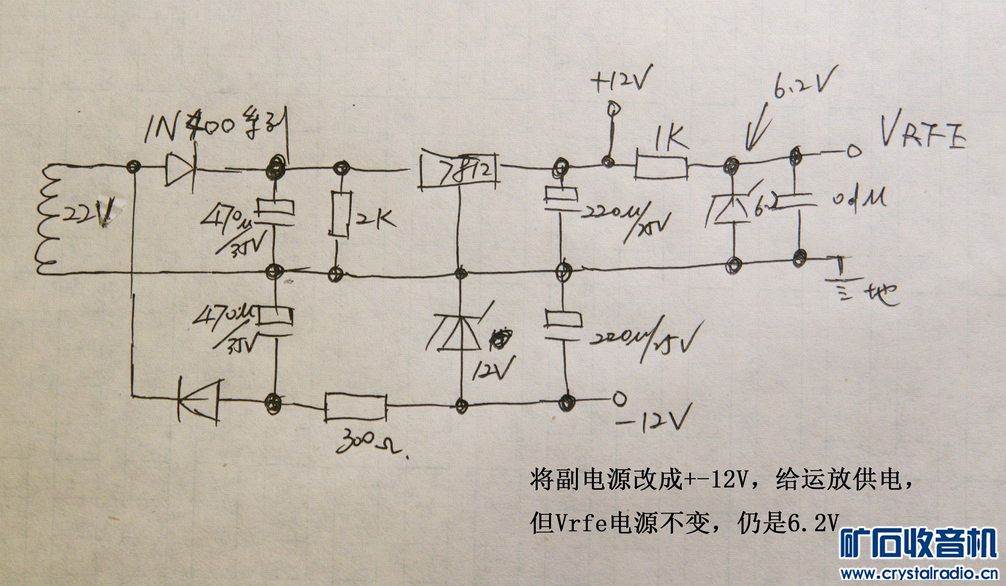

今天一早起来,发现漏了一张改的+ --12v电源图,现在补上,4楼的朋友,今晚下班后回去帮你测试一下,我手上正好有频率450M的对讲机,不知跟你说的要150M有没有关系?
