【参赛】稳压电源、LED及稳压管测试、白菜白光多合一DIY工具

chjhuai

做好很久了一直没有时间完善。前几天终于用3R33升压把LED及稳压管测试搞好了。稳压部分电路也重新进行了修改完善。
这是以前用洞洞板做的     自己设计制作的0-32V0-10A 开关-线性恒压恒流电源
面板用透明激打纸反面打印粘上去的。



重新修改完善的电路图如下：注意！电路图右边部分是电压跟随电路。没有合适的电阻，两颗调整管直接并联的，手头有几颗j652调换了一下，使两颗温度差不多就好。稳压电源供电是用的泰格斯10-24v开关电源改成的3-32v。参考:   泰格斯电源Targus 10-30v 改造为宽电压调节 3V-32V

最早没有设计风扇降温，结果带我的手提电脑（19v4.5A）时，把外壳中间上下两面都烤得有点变形了，所以用热敏电阻搞了一个温控风扇：风扇和表头供电是用的一个9v0.6A的开关电源改成13.5V，7805输出就是供表头的。

T26电压电流表头两路显示，上面是稳压电源的电压电流显示，下面是测试LED及稳压管的电压显示。

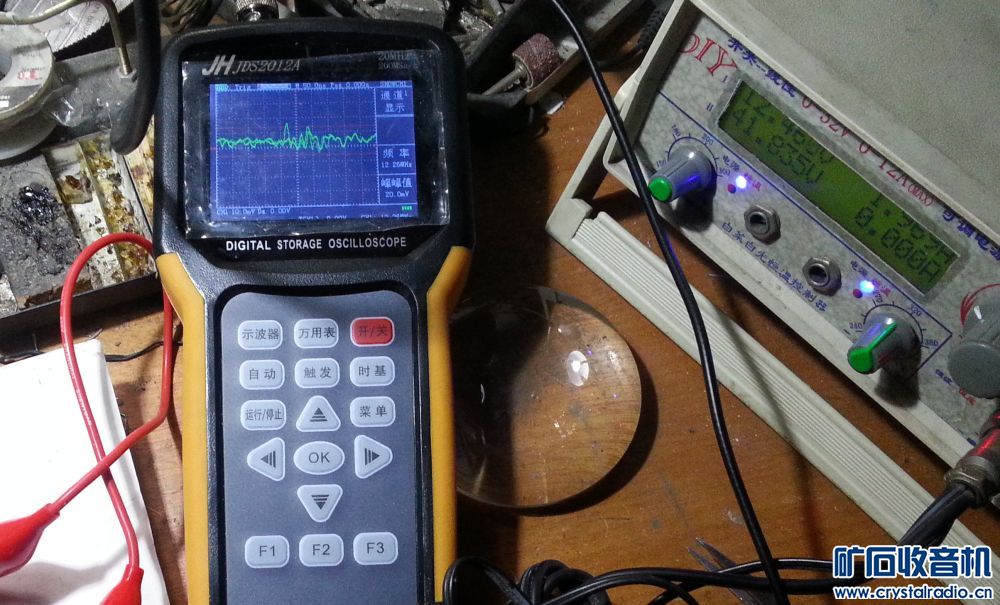

稳压电源纹波峰峰值在加3R33前只有3mV左右，加了3R33后变成了20mV左右了。

内部:两个泰格斯电源一个改成3-32v给稳压电源用，一个24v供两路白菜白光。另一个开关电源13.5v给风扇和表头供电用。

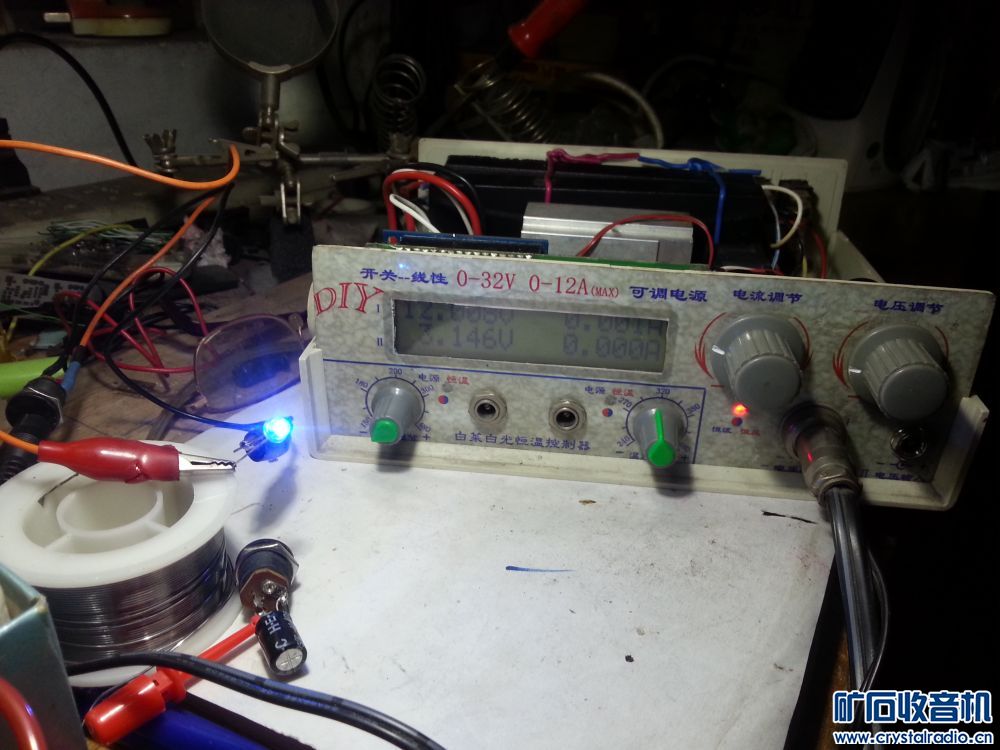

这是用第二路电压电流表头测试LED的情况；蓝色LED显示电压3.1*v，测试稳压管类似。

左下角就是3R33做的升压；3R33把两颗51k换成120k改成输出12V，再把原电感去掉，用小磁环初级绕40圈，次级绕10圈代替原电感。高压用4148加10uf贴片电容整流滤波，再加一个2k电阻限流。输出电压42v，短路电流18mA。测试LED及稳压管很方便。

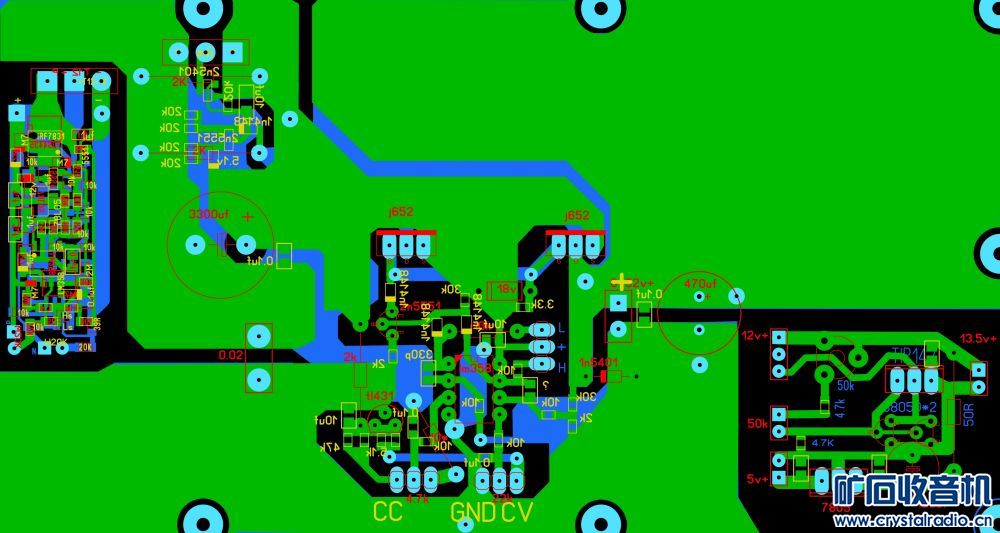

PCB正面：左边是白菜白光，上下两路。

底面：第一次学习着搞的PCB肯定问题多多。

此电源右下角还有一个输入插孔，可以外部电源输入，插孔输入外部电源时电压电流在第二路显示（3R33的42v自动断开）。这个可以配合一个负载测试这个外部电源的功率等等参数，比如测试充电器的电压电流等等。
