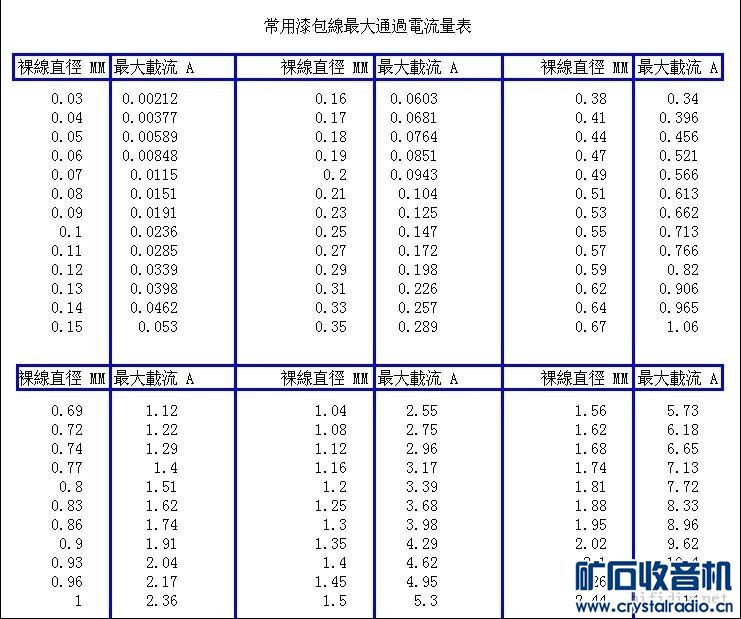

经常看到有同学问变压器线径电流的问题，发个漆包线载流图表供用时查阅

太阳之神 · 发表于 2014-2-10 14:19:38

用着时查阅方便些

ADQ · 发表于 2014-2-10 15:53:21

好像按3.0A/mm2算的。

qiuwei8375 · 发表于 2020-2-29 04:39:03

这个表很有年代了，居然用的是繁体字，我估计当年是为了满足一些文化程度较低的师傅们制作的。觉得现在没有什么必要查表，选择合适的电流密度，知道线径，那么载流量自然就出来了。我制作变压器的时候，有时候电流密度选2.5A时绕不下，就选择3A，有时候一台变压器的线圈，2.5A，3A的电流密度混用。这就是自己知道计算的好处。

于海旺 · 发表于 2014-2-10 15:15:14

好帖,表格直观,查找简便,有较高的应用价值.

mgf · 发表于 2014-2-10 15:46:45

楼主辛苦

吧哒嘴 · 发表于 2014-2-10 15:51:29

提示: 作者被禁止或删除内容自动屏蔽

jiangqishan8 · 发表于 2014-2-10 16:00:44

按2.5A/mm2计祘比较合理!

GJP5703 · 发表于 2014-2-10 16:07:56

好资料。谢楼主收了

bly168 · 发表于 2014-2-10 16:41:39

谢谢楼主分享，收藏备用

hayyp · 发表于 2014-2-10 17:11:06

提示: 作者被禁止或删除内容自动屏蔽

zhuomuniao · 发表于 2014-2-10 17:13:14

赞同6楼说法，载流量取2.5A/MM2比较可靠。

zhangps · 发表于 2014-2-10 21:15:22

很好的资料,做牛必需品,多谢楼主

程权的学生 · 发表于 2014-2-10 21:29:26

谢谢楼主，以后方便了。

白居不易 · 发表于 2014-2-11 10:48:11

100VA以下连续工作的电源变压器，漆包铜线电流密度取2.5A/mm平方。该表是按电流密度3A/mm平方计算的，其简易公式为线径（mm）=0.65√I；如果按2.5A/mm平方计算，简易公式为线径（mm）=0.7√I。公式里的0.65、0.7系数，已经把单位面积电流密度换算成与线径的关系了，计算时不用再求出导线截面积。

LN765 · 发表于 2020-2-28 22:32:11

感谢楼主分享，好资料，收藏了，准备养牛了。
