【参赛】6N2+E180F+PGA2311P 音量遥控桌面胆机

topzjm

在本论坛看到6j9小胆机，感觉办公室或房间里听比较实用，就想着要制作一台。第二次做胆机，从凑元器件和实施多比较久。主要利用晚上空余时间。刚好赶上大赛，就想参与一下。输出用诺基亚的变压器改造，再次感谢山东激光兄弟的帖子。输出推本坛一个卖家的飞乐5寸全频，小音量人声音质个人觉得完全可以。有胆味。但是有一点也不明白，调试时音质绝对满意，但是安装到机箱后好像有变化，具体检查也没有检查出来。先上图，资料等整理好后发上来。谢谢大家。

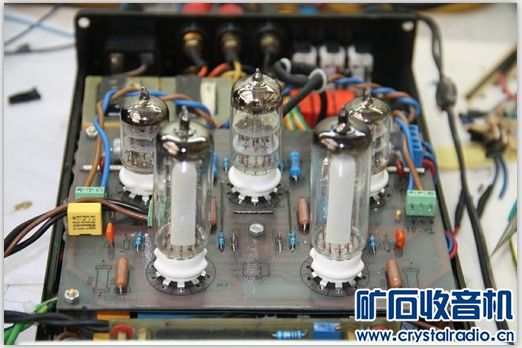

调试中1

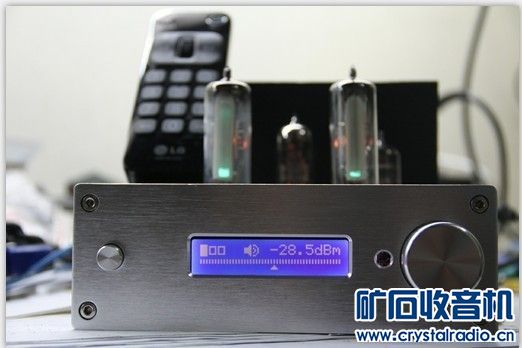

整机1

整机2

整机13

静音

胆pcb

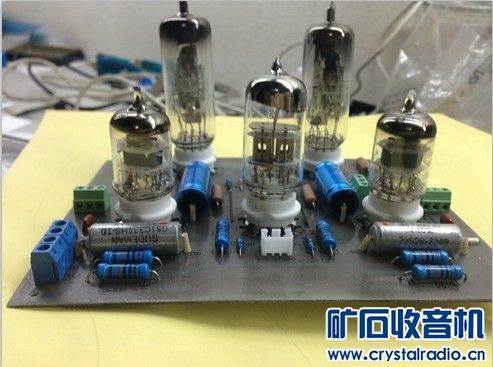

安装好原件1

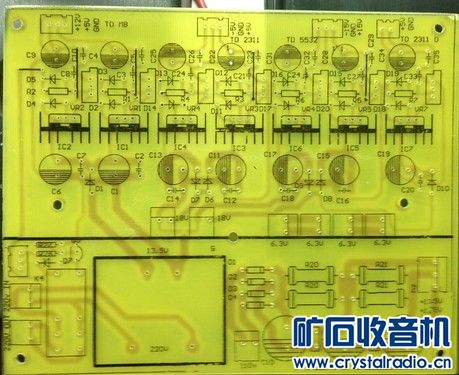

电源pcb

电源1

电源2

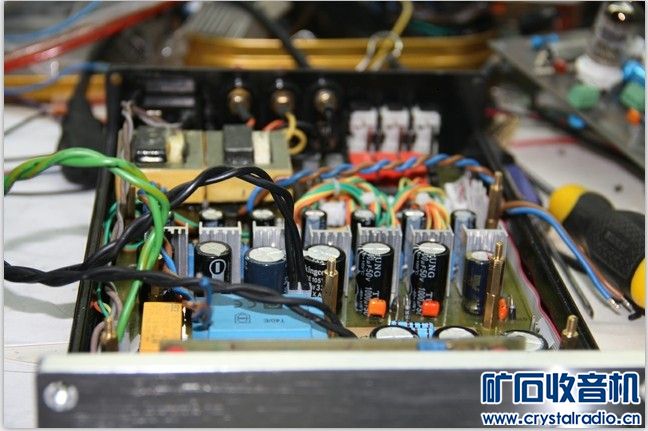

安装1

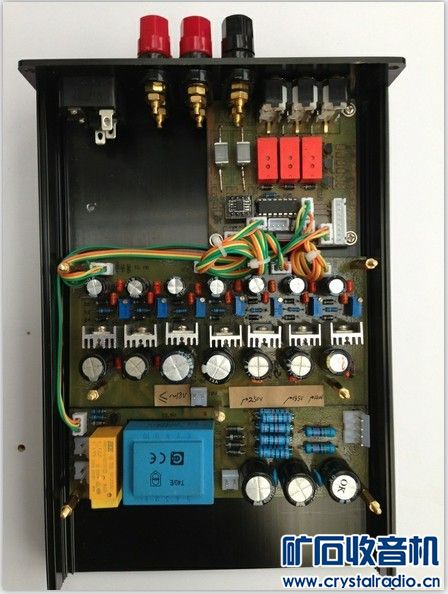

安装2

安装3

安装14

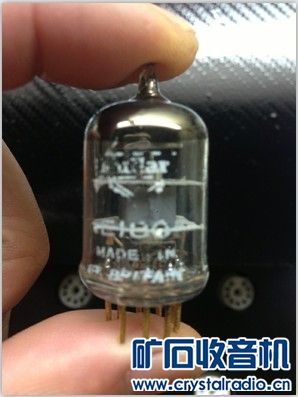

E180F

后背接线

电源变压器

用固化膏固化好的电源

5寸全频

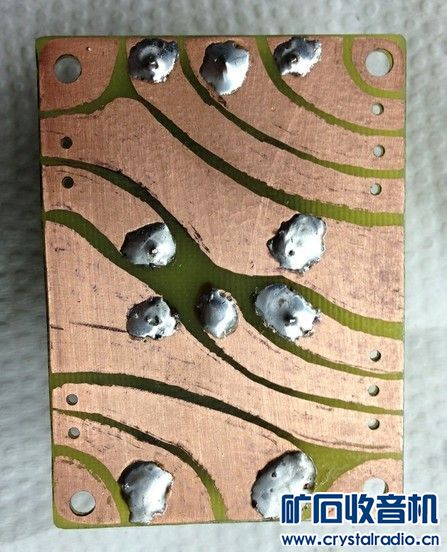

输出pcb

诺基亚输出改造好

遥控2

遥控3

遥控4

遥控5

topzjm

沙发自己坐,遥控功能主要是输入切换，时间调整，静音，LCD背光开关，音量调整，开关机。

gxygxy123456789

这个做得好，工艺上很讲究。

wdmcxkjy

古典与现代的完美结合~~~

topzjm

整理了一下资料，在调试时有改动的地方修改到最后的数据。pcb图就不发了，因为没有搭洞洞板测试，只是2311搭了测试一下，所以胆管pcb和电源pcb均有改动，包括设计的时候本身有2处bug。但是原理图已经全部修改过，并标注了测试的数据。

topzjm

体会：
1。用pcb做胆机小功率还可以，大功率不建议搞，设计pcb时也尽量遵循一点接地的原则，一开始没有遵循这个原则导致调试的时候噪音干扰很大，花了很多时间和精力去解决这个问题。
2。PGA2311P模拟+-5v电源的退耦电容尽量靠近ic的引脚，否则非常容易引起自激，本次制作pga2311网上购买，有2块应该是假的，一块发热电流很大，lm317非常烫手，但是可以用 。另一块压根儿就没有用。所以网上购买零件还是要注意，包括lm337，网上购买的散热片非常的薄，质量非常担忧，是后来另外购买换掉。pga2311用单片机控制还是比较容易，并不十分困难，对时序要求不高。但是2311的电源需求比较多，数字和模拟分开，这个令人十分头疼。
3。诺基亚的变压器拆开后8欧姆绕150圈，4欧姆绕95圈，是经过电压测试得出的。改好后浸漆。
4。控制220v电源的继电器触点均需接电容。否则容易干扰单片机，因为没有做光电隔离，这个是我开始的时候没有想到的，后来调试的时候发现了这个问题。加电容后基本没有问题。所以记得以后在控制稍大电流的时候应该用光耦隔离。控制信号切换的3个继电器没有干扰的问题，这几个继电器是20年前拆至洋垃圾板上的nec继电器，因为是12v的所以又多了一组电源。本来用在TDA1514功放上，这次也拆了。这个功放当年可是当宝贝的。
5。EC11旋转编码器购买的时候尽量选择好的。质量差的手感差不说，容易丢步，软件消抖也不是一个好的办法，需要硬件好的前提，软件相对好控制。
6。电源滤波在设计的时候一定要到位，否则干扰不是很容易去除，好的滤波是成功的一半。
7。灯丝电源有条件中心抽头，去干扰效果非常好。
8。制作好后，接垃圾喇叭测试，没有问题后接以后要推得音箱，仔细反复调整反馈电阻，调整到自己喜欢的音质后换固定电阻。这一步非常重要，在去除干扰后调整各工作点后开始调整这一步，我在调试的时候反复用同一首歌听，调整到自己认为好听就可以了。

胆小生石

好作品，有新创意。赞。

猎户七号

这个一定要顶

zhengchunlei

好东西一定定的要顶，支持高人制作！

zjy2010

这个设计得好 我顶你

chengzhi92

看做工非常的完美，唯一感觉那个估计是手动绕的电源变压器有所欠缺

boywc

小巧玲珑，有序不乱，变压器设计的十分不错

lxa000

这个2311的指标很好
我以前也玩过
是用AT89C2051+0802lcd+红外遥控的
