收了一台不通电的惠普 /HP54501A修理过程

  [复制链接]

发表于 2013-11-6 09:34:28 | 显示全部楼层 |阅读模式
本帖最后由 从一开始 于 2013-11-6 09:34 编辑

300大洋收了一台故障HP54501A的100M数字存储示波器,到手后不开机,拆开电源,发现缺开关管和一个二极管,于是就百度啊谷歌啊等等结果一点资料都没查到,失望之余,翻开电源板,顺着线路逐一检查测绘了一张草图,发现也就是普通的开关电源,问卖家哪里还有同款,就让他拆了一台把开关管的型号告诉我TIPL755A,BZX79B这是稳压管,稳压值看不到,只有自己慢慢试验了。开关管这可难住俺了,扒遍零件柜,也没找到和这个参数一样的代用型号,210V 10A 100W达林顿管,上淘宝5块一只买了两个以防万一,拍下付款发货---------到收到货已经是7天以后了,现在的快递 ,终于在昨天下午收到了,立马放下所有工作,下手搞电源,很顺利装上元件,稳压管找了一只6.2V的换上,在0检查关联的元件,发现两只1欧的电阻路烧断了,换上,在检查,小心的插上电源,听到盼望已久的叽的一声,测量各输出,偏低于正常值,应该没事,果断上机,开电源,听到了高压声,慢慢的菜单显示出来了,兴奋啊


补充内容 (2014-4-9 23:08):
说明书还有一份,我花钱复印的,有需要的,给个复印费加快递费,给需要的朋友

评分

1

查看全部评分


 楼主| 发表于 2013-11-6 09:34:29 | 显示全部楼层

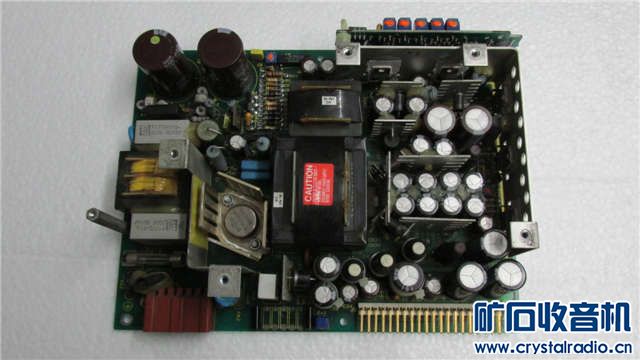

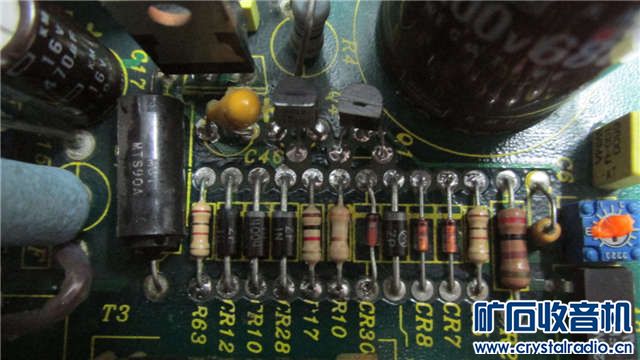

电源组件

电源组件

CR30 6.2V稳压

CR30 6.2V稳压

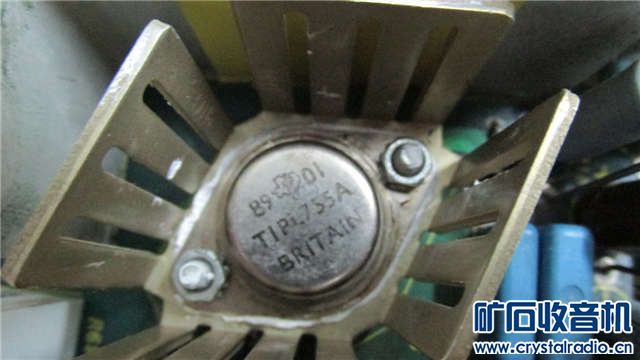

更换上的TIPL775A

更换上的TIPL775A

两只1欧电阻

两只1欧电阻

背面

背面

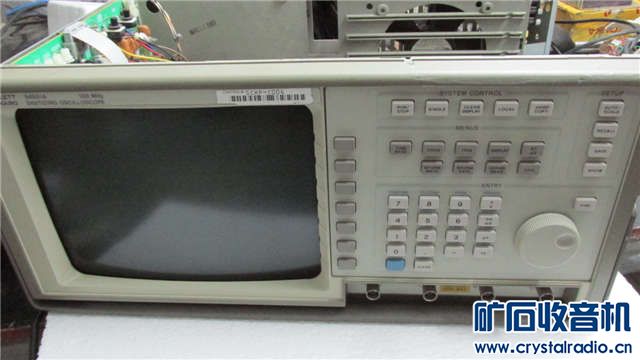

示波器正面

示波器正面

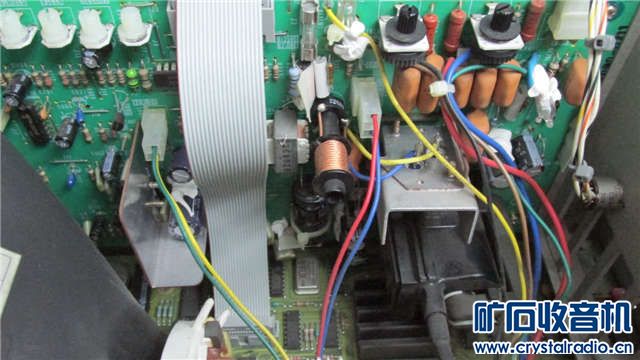

内电路板

内电路板

单色显示组件

单色显示组件

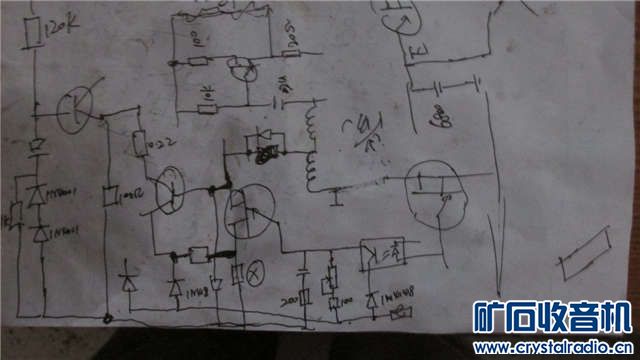

呵呵我按着板上的画的草图

呵呵我按着板上的画的草图

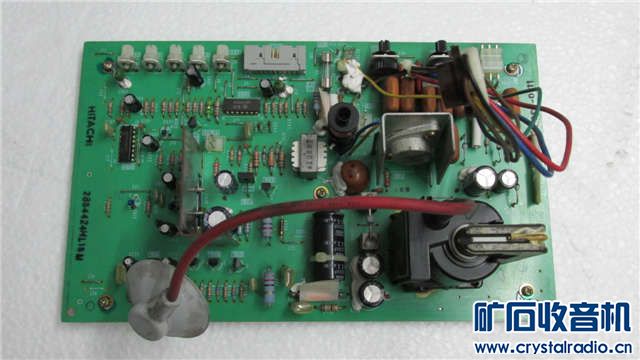

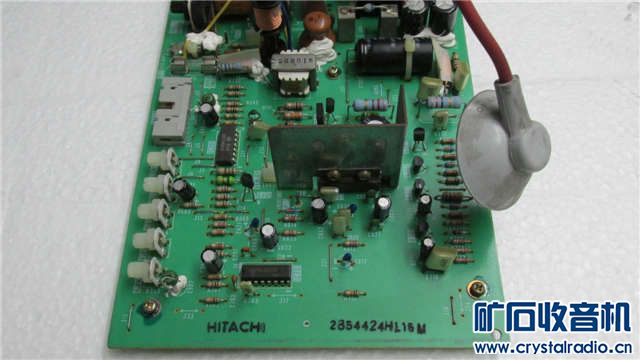

显示器组件,日立代工的

显示器组件,日立代工的

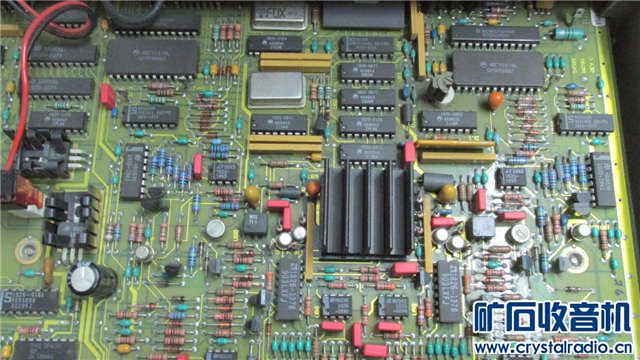

主板一区

主板一区

电源装好后

电源装好后

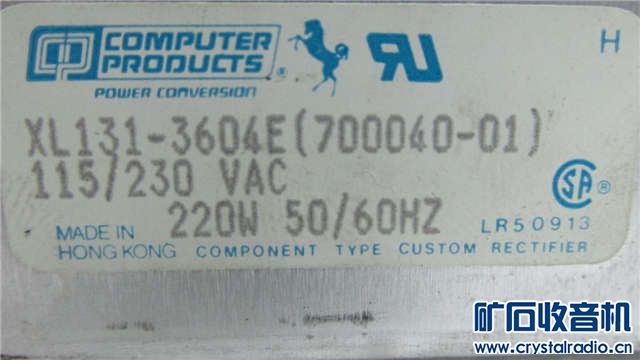

电源组件是香港代工

电源组件是香港代工

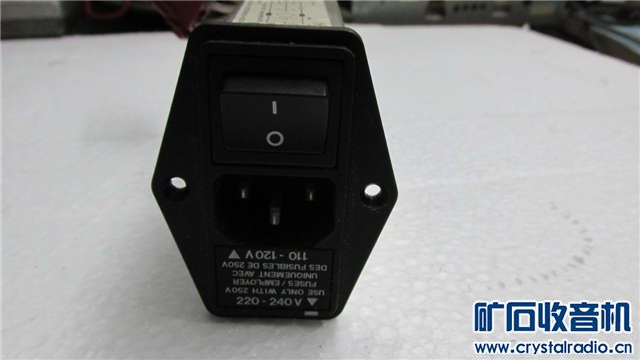

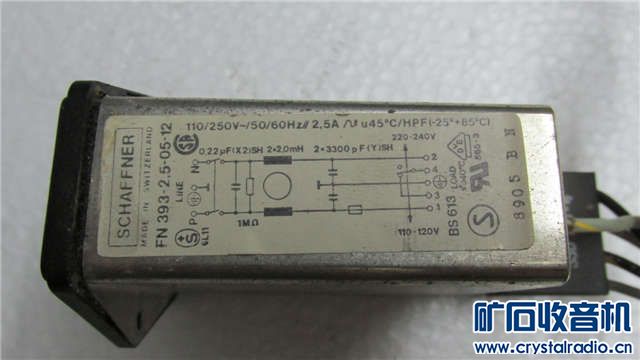

电源输入及电压切换组件

电源输入及电压切换组件
照片 016_副本2.jpg

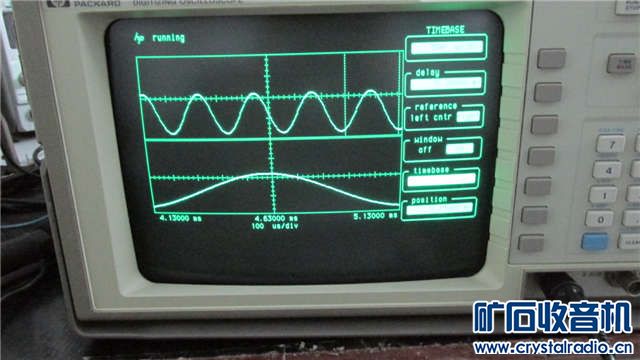

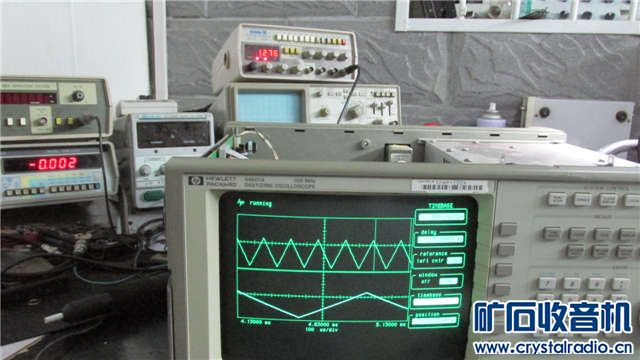

开机,出图像了

开机,出图像了
照片 018_副本2.jpg

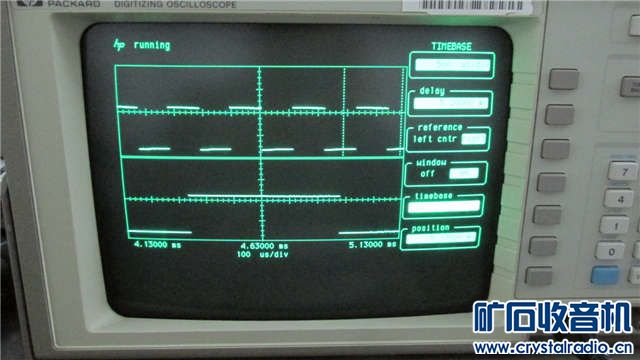

接上信号源

接上信号源
照片 021_副本2.jpg 照片 022_副本2.jpg 照片 023_副本2.jpg

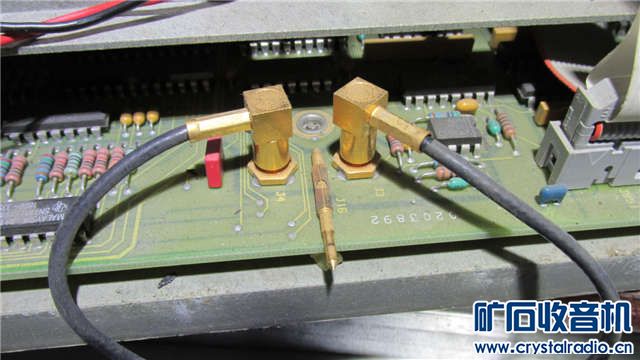

后输出镀金插口

后输出镀金插口

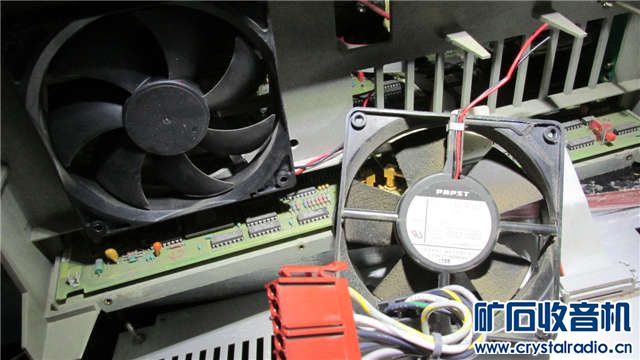

风扇噪音难以忍受,找了个电源上的换下

风扇噪音难以忍受,找了个电源上的换下

中文说明书

中文说明书

73页,慢慢摸索吧

73页,慢慢摸索吧
照片 009_副本2.jpg
照片 012_副本2.jpg
