准备做个新版的自动绕线机，备料中。

bg1trk

年初做了个自动绕线机：
http://www.crystalradio.cn/forum ... read&tid=369396
当初是利用手边现有的材料凑合的，自动绕线没问题，但比较笨重，工作起来噪音大。最近买了些材料，准备重新做一台，目标是缩小体积减小噪音。

其实起因是因为当初加工胆机机壳很费力，为了解决加工能力问题，买了下面这么一套工具，开异形孔、铣槽、攻丝什么的都没问题了(胆机没做几台，工具方面却投入了不少，唉！)。
目前没有做胆机的计划，看着这堆玩意心痒痒，先练练手做个改版的自动绕线机。

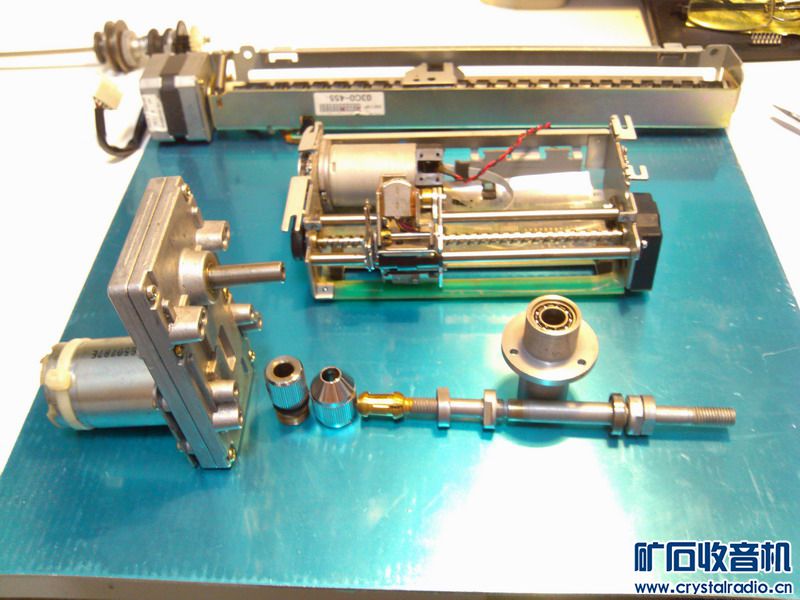

目前准备的材料：
1、 3mm厚的铝合金板做底板和各类支撑结构件。
2、24V直流减速电机。
3、 6mm联轴器。
4、 双滚珠轴承绕线主轴。
5、丝杠、滑台组合。





       3mm厚的铝合金板大部分做整机底板用，裁下来的部分按需加工成电机和滑台的支撑件。
       减速电机为全金属结构，非常结实。转速每分钟20转--130转可调，噪音低扭矩非常大，3V供电时用手停不住输出轴。初步打算用6mm丝杆通过联轴器直接装减速器输出轴上，丝杆上装牛骨架绕线。若径向跳动太大，再改为滚珠轴承主轴加齿轮传动。
       丝杠滑台组合行程100mm左右，绕超大牛都足够用了。驱动电机原配的是直流电机，同步轮同步带传动，控制起来比较麻烦，准备改为步进电机。


做机械结构方面完全不懂，请各位有老师给出出主意，看看哪里不合适。




补充内容 (2013-8-4 13:15):
画了个三维模型，效果图在9楼。

补充内容 (2013-8-8 00:14):
27楼有部分更新：
绕线匝数传感器改为光电式，做了电机、传感器支架，丝杠滑台安装架，机械部分初步安装完成，还差线轴支架。

补充内容 (2013-8-13 22:44):
机械结构、控制电路、控制程序基本完成，比预想的容易。
测试结果在44楼。
http://www.crystalradio.cn/thread-436063-3-1.html

补充内容 (2013-9-20 18:15):
控制板制作过程的一些图片在50楼：
http://www.crystalradio.cn/forum ... &extra=page%3D1

发烧菜鸟

bg1trk 发表于 2013-9-20 22:22
这只是开发过程中的测试板，某些布线要根据实际情况稍作调整，加上自己DIY的板子可靠性欠佳，不宜给别 ...

朋友的功力太强大了，不是一般人可以搞的。我这几天收了一台真正丝杆滑轨道和两个南韩的带调速器减速电机，高兴了一阵，回来一查调速器必须在每次启动前回零使用，否则调速器会烧的，那样绕线机就没有办法使用了，分层分段的要停机，停机重新启动会有误差的。和步进电机使用是两码事，步进电机可以用朋友这种程序控制，而减速电机则是另一个使用概念。算了，还是用现在的绕线机吧，哪天只把丝杆滑轨道换了。

山苗

一般的胆迷发烧友只能望鸡兴叹！

发烧菜鸟

予祝朋友成功。很喜欢一台钻下面的平口，就是房间太小不然我也弄一套。干活即工整又省事，比如制作骨架中心钻眼就很标准，没有这个做4个就一个稍稍标准些。尤其是开孔不固定钢板开孔时中心点会跑偏，而且工作中还会有危险。有了这个干活就工整了。朋友制作新的绕线机输出轴直径6MM是不是小点了，如果绕大线包感觉还是直径10MM以上好一点，【或者在轴的一端加定位支撑】这两天我正在折腾过线装置，买了几个绕线机导轮再制作一个可调整压线装置绕线包时给一些压力，省的用手操作。在淘宝买张力器很贵的。

fu-32j

严重关注。

溜达

又做新的了？我的还没完成

ShengYun

进来关注，请问材料在哪里可以买到？

383248515

手工绕线的路过，对楼主的绕线机十分佩服！

18079537019

看样子俺就只好徒手绕线圈喽！

bg1trk

发烧菜鸟 发表于 2013-8-3 22:41
予祝朋友成功。很喜欢一台钻下面的平口，就是房间太小不然我也弄一套。干活即工整又省事，比如制作骨架中心 ...

台钻配了个十字平口钳，工件钻孔时定位方便，换上铣刀还可以开槽、铣异型孔，做个胆机机壳什么的，就不像当初那么费劲了。
减速器输出轴是6mm的，手上也只有一个6mm的联轴器，初步打算先装个6mm的螺杆试试。就像您说的，担心径向跳动太大，不行就用带滚珠轴承的独立轴，再加一根10mm螺杆。过线装置还没考虑，初步打算把主要结构做出来再慢慢改进。就是玩，不定啥时候做出来。

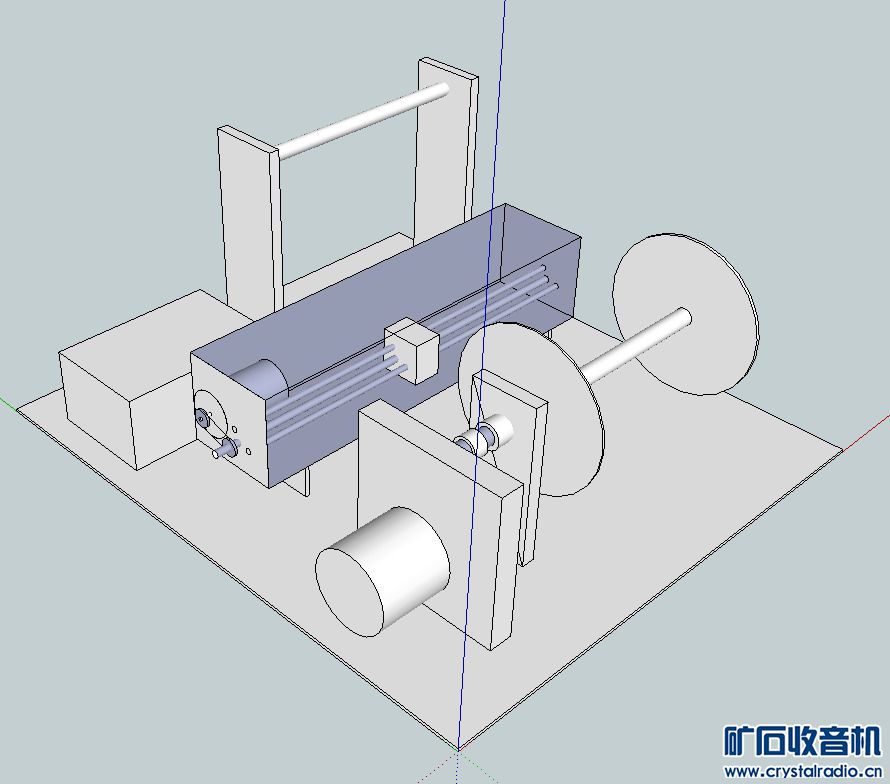

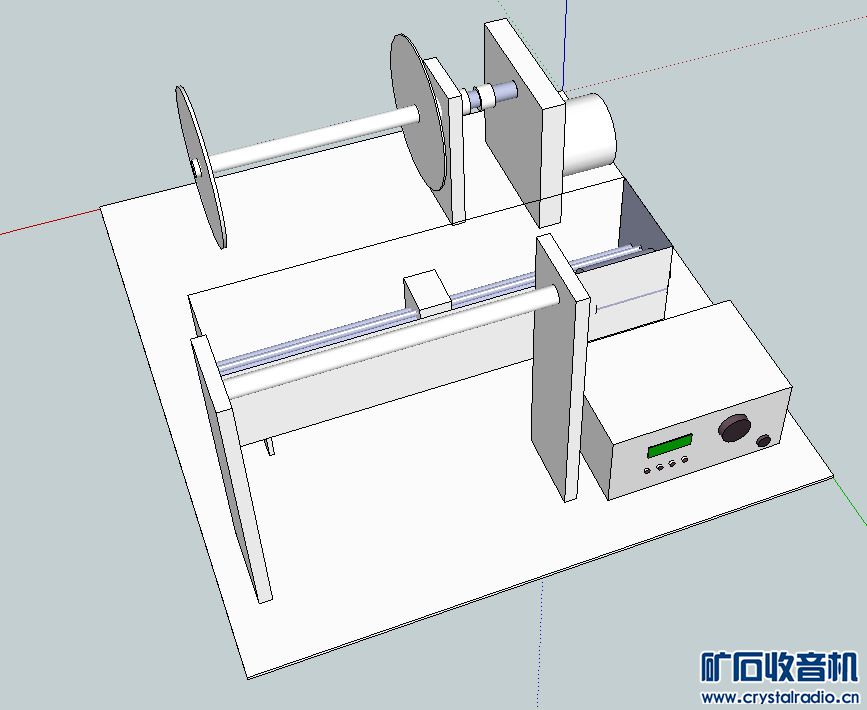

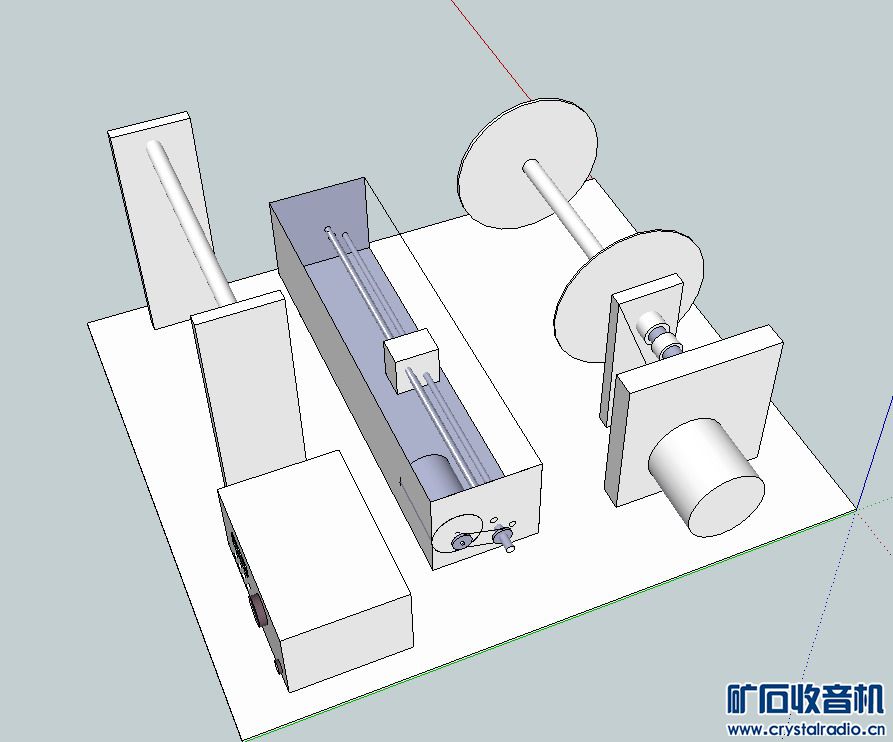

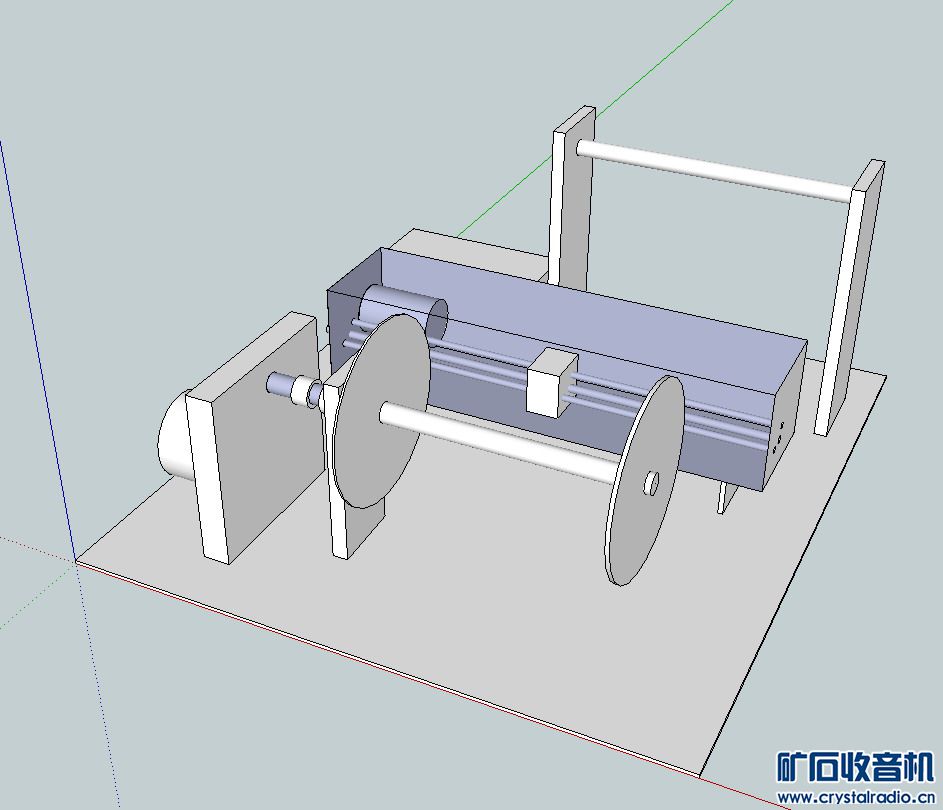

画了个三维模型，您要是有时间，给看看哪里有不合适的地方：







机械部分基本上就是线轴支架、丝杠滑台组合、绕线轴和减速电机等几部分。
控制部分做一个电控箱，移植老绕线机的电路，电源开关、调速旋钮、参数设置键和液晶显示屏什么的，都组合在一起，用着方便。

bg1trk

溜达 发表于 2013-8-3 23:29
又做新的了？我的还没完成

最近比较闲，拿这个练手加工小五金结构件。

bg1trk

ShengYun 发表于 2013-8-4 06:47
进来关注，请问材料在哪里可以买到？

铝底板、减速电机和丝杠滑台TB上都能买到。

发烧菜鸟

bg1trk 发表于 2013-8-4 13:14
台钻配了个十字平口钳，工件钻孔时定位方便，换上铣刀还可以开槽、铣异型孔，做个胆机机壳什么的，就 ...

朋友设计的很好。对十字平口钳感兴趣，【怕有广告之嫌】用短消息告诉我几寸的及厂家？什么价格？也想在附近五金城买一台。

溜达

bg1trk 发表于 2013-8-4 13:17
最近比较闲，拿这个练手加工小五金结构件。

十字台钳就比较诱人了

溜达

bg1trk 发表于 2013-8-4 13:19
铝底板、减速电机和丝杠滑台TB上都能买到。

张力机构怎么处理？

bg1trk

溜达 发表于 2013-8-4 17:51
张力机构怎么处理？

没经验也没见过成品机的处理方式，暂时还没考虑张力机构。
您看看这样行不行：
做一个金属的过线孔，孔的轴向装一个顶丝。孔内衬软材料（油毛毡什么的），漆包线从过线孔内穿过，调节顶丝控制漆包线与软材料的摩擦力，从而控制张力。
