ZXD2400改可调的方法

kintin · 发表于 2013-5-11 14:13:40

本帖最后由 kintin 于 2013-5-11 14:15 编辑

原贴http://www.crystalradio.cn/thread-396490-1-2.html
http://www.crystalradio.cn/thread-396490-1-2.html

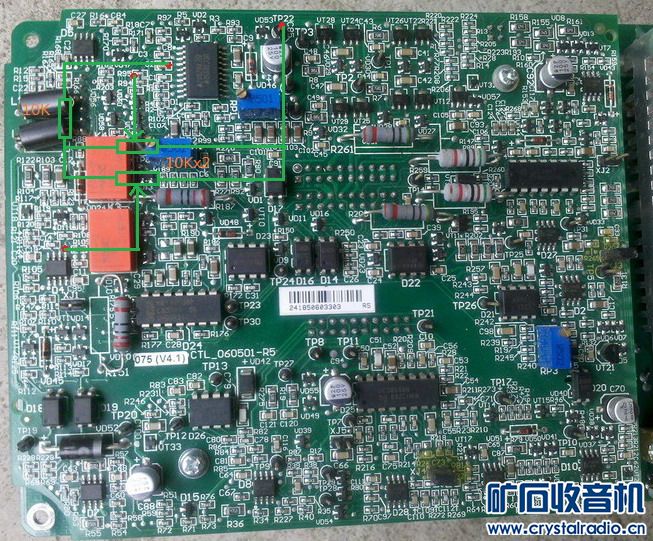

由于电脑重装，朋友发来的原始资料没有了，本人对电路也不是很懂，电联朋友后画了个图。

R94.R95.R108要拆除
技术数据不太懂，
另有坛友将公开电路图和数据分析：http://www.crystalradio.cn/thread-404155-1-1.html

初烧者 · 发表于 2013-5-11 14:55:13

好，再详细点就更好了

yanjcai · 发表于 2013-5-11 20:14:46

应该就是这样，我当时没及时改电流，后来想改时卖家给的资料却找不到了，整个电脑搜索都没找到，奇怪。

SUKUZI · 发表于 2013-5-11 23:01:05

没改过，帮顶了

近距离 · 发表于 2013-5-12 13:41:47

谢谢楼主无私共享，现在还没有2400，以后收个照猫画虎

以和为贵 · 发表于 2013-5-12 13:55:46

谢谢楼主的无私有个高清的图就好了

寒月 · 发表于 2013-5-12 22:23:22

1，这个2400的电源有好几个版本，主控IC不同，希望有V3.0版本的兄弟一起讨论下
2，依稀记得，上图那几个电阻都是10K的，

ahhsan · 发表于 2013-5-13 08:30:46

一定要顶起来。。。。。。。。。。

数码家园 · 发表于 2013-5-30 06:15:47

这个要顶起来

COOL-CO · 发表于 2013-5-30 11:44:12

提示: 作者被禁止或删除内容自动屏蔽

kintin · 发表于 2013-5-30 12:07:44

COOL-CO 发表于 2013-5-30 11:44
请问能加上CC CV指示灯吗？

面板上的CL就是

COOL-CO · 发表于 2013-5-30 20:58:52

提示: 作者被禁止或删除内容自动屏蔽

baijinchi · 发表于 2013-5-30 22:10:13

谢谢楼主的无私,下载了。

08zpz · 发表于 2013-6-2 07:17:57

这个要顶起来

baijinchi · 发表于 2013-6-10 22:07:20

已买一个改好电压的ZXD1500，有空再该电流，谢谢楼主。
