公布最详尽的中兴2400电源图纸和数据分析

  [复制链接]

发表于 2013-5-7 16:18:01 | 显示全部楼层 |阅读模式
我从朋友处获得中兴2400电源的全部图纸和里面的分析数据,并且都是专业实地绘制的,还包括每个主要元器件的全部pdf文件,是难以获得的珍贵资料,也是网上第一次公布的,全部测绘是4月1日完成。绝对原创!!!!!!!!!!!
是想改装此电源的diy人最好的资料,为顶到足够的人气贴,我准备在本帖为1k数时公布,为了避免认为是标题党,先来个热身截图,让大家鉴别:
全部图纸文件

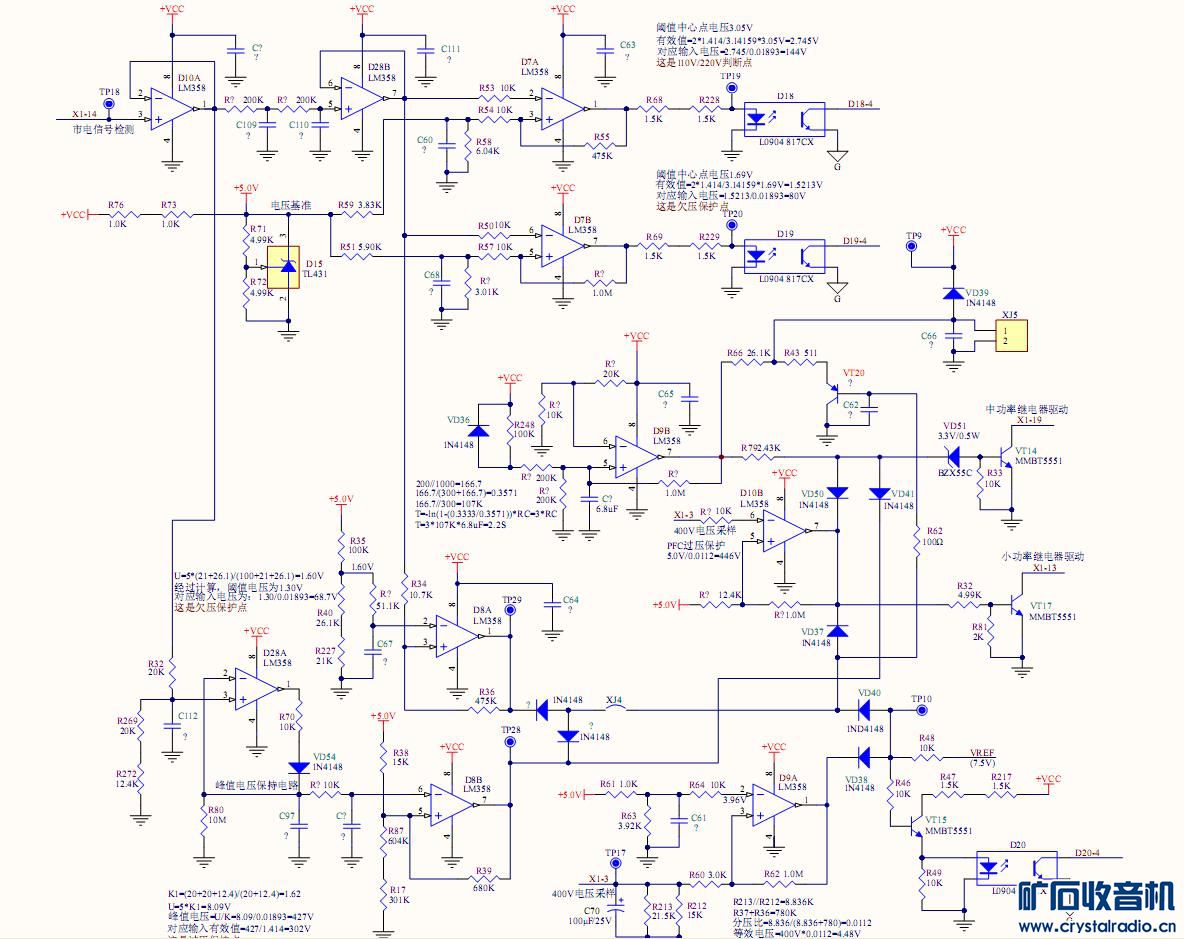

移相全桥部分截图
频率输出部分截图
系统保护部分截图
上面有许多详细的备注说明

好吧,开始大家一起顶,来得到我有史以来最有人气的贴子。
到时敬请关注!!!!!!!!!!!!!!!

评分

11

查看全部评分


 楼主| 发表于 2013-5-11 16:45:53 | 显示全部楼层

今天现公布中兴zxd2400的内部板块和接口图:

本帖最后由 dlsu 于 2013-5-11 16:52 编辑

今天现公布中兴zxd2400的内部板块和接口图:

中兴2400-接口说明.pdf

117.22 KB, 阅读权限: 1, 下载次数: 11358

希望回帖下载

评分

2

查看全部评分

回复 支持 5 反对 0

使用道具 举报


 楼主| 发表于 2013-5-14 15:28:30 | 显示全部楼层
中兴ZXD2400初级控制电路

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-20 10:49:30 | 显示全部楼层
zxd2400-功率因数部分
回复 支持 2 反对 0

使用道具 举报


 楼主| 发表于 2013-5-20 10:58:04 | 显示全部楼层
为了表达上次没能及时发布的歉意,这次连续发2张:
zxd2400-辅助电源部分:
回复 支持 2 反对 1

使用道具 举报


 楼主| 发表于 2013-5-20 22:31:11 | 显示全部楼层
经过这段时间对中兴电源2400详细分析,深感设计者的了不起,这种电源设计的确复杂,保护功能齐全,辅助功能也相当到位,如:远程pwm调压,远程频率测控电流,多电源并联供电的自动输出均流功能,市电跌落限流,温度控制风扇速度以及堵转保护等等,已经非常完整。如果读懂全部电路你可以随心所愿地改造成符合需要的大功率多功能电源,并且还可以改装成其他功能模块,如千瓦级的数码功放。总之可玩性非常强。
另外,这样复杂的电源控制没有用到cup和dsp之类的ic,所以对广大模拟电路爱好者具有极大diy改造余地,这种具体电路资料是极其宝贵。
所以花近30个晚上开膛破解详尽测绘也非常有意义,在本论坛上陆续公布30天来的成果无非想得到各位爱好者的肯定和赞同,因为每个电子爱好者每日孜孜不倦的劳作,无非是对成功追求,对过程的体验,对高新技术好奇,还有周围的人对自己的认同,特别是这个论坛里同仁的跟贴。
谢谢诸位力顶,特谢每天坚持不遗余力的顶,

评分

2

查看全部评分

回复 支持 9 反对 0

使用道具 举报


 楼主| 发表于 2013-5-22 09:41:10 | 显示全部楼层

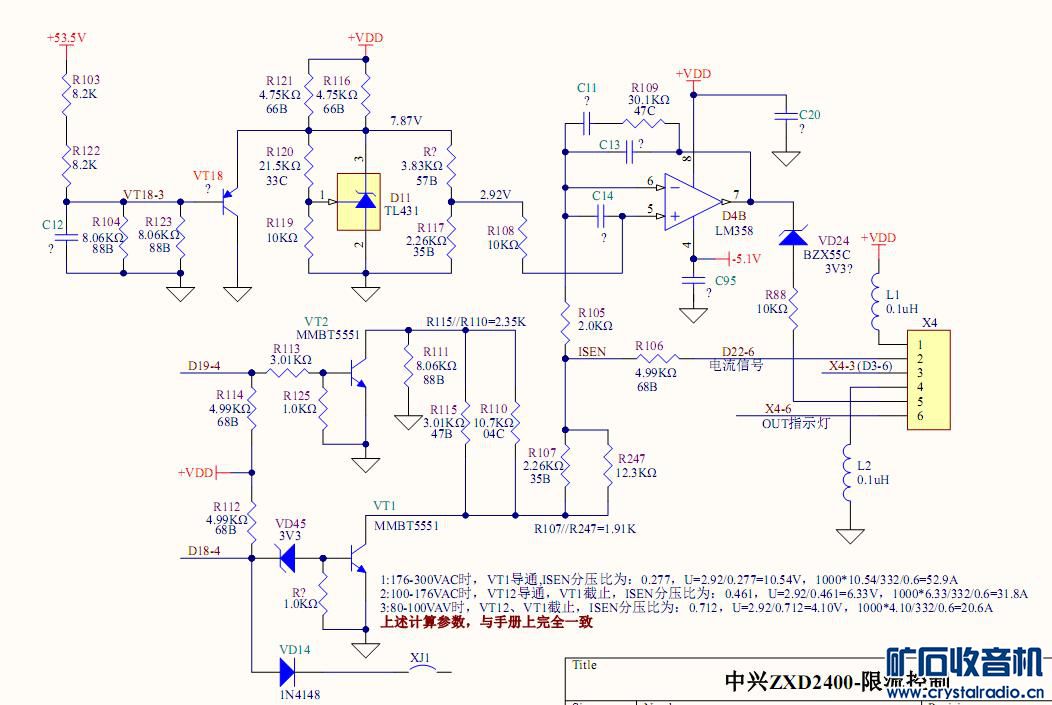

zxd2400-限流控制部分
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-22 09:43:16 | 显示全部楼层

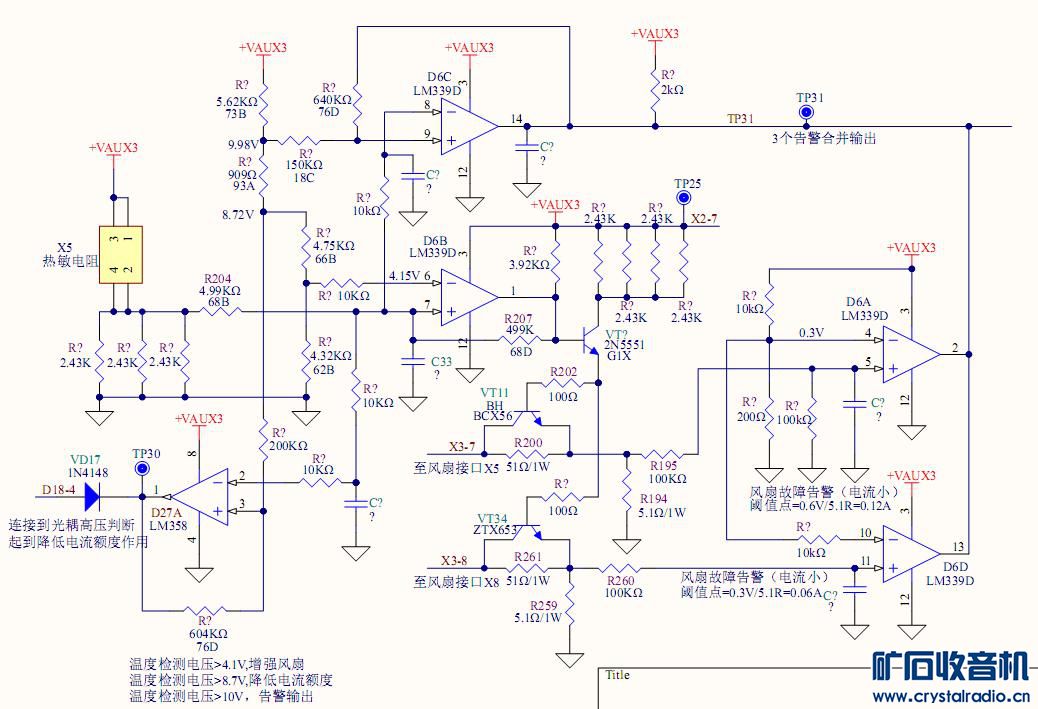

zxd2400-温度控制部分
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-23 11:04:59 | 显示全部楼层
zxd2400-前脸板LED指示灯.
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-23 11:06:38 | 显示全部楼层
zxd2400-电流频率输出

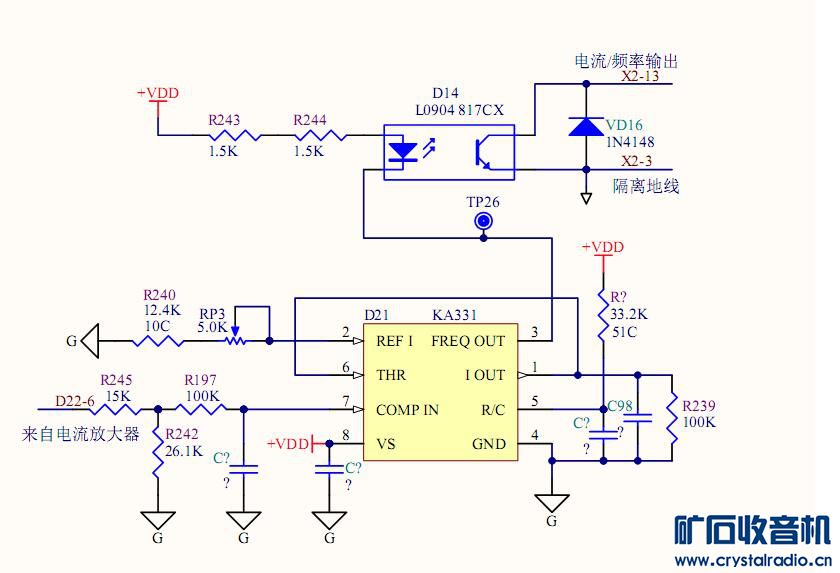

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-23 23:07:54 | 显示全部楼层
因为中兴ZXD2400电源结构比较紧凑,pcb板上的许多阻容元件没有了编号位置,所以这次实样绘制的电路图有许多阻容元件没有标上序号,如R?、C?,并且所有的贴片电容没有标出容量,这是因为我也没有一一拆下来测量,但所有的电阻都按E96的精密系列查表后标出。
由于是模拟电路,元件相当繁杂,数量也比较多,个别地方在绘制时还需要拆下零件才能看清楚,所以很费事。

评分

1

查看全部评分

回复 支持 2 反对 0

使用道具 举报


 楼主| 发表于 2013-5-25 17:01:00 | 显示全部楼层
本帖最后由 dlsu 于 2013-5-25 17:05 编辑

今天再发【zxd2400-系统保护电路】
这个比较重要,如果要突破改动的电压范围,必需调整保护参数,另外许多这个电源故障异常都会引起这部分电路动作,
造成无法输出。
图纸中备注了主要说明和计算参数,懂行的爱好者应该很容易分析透彻。

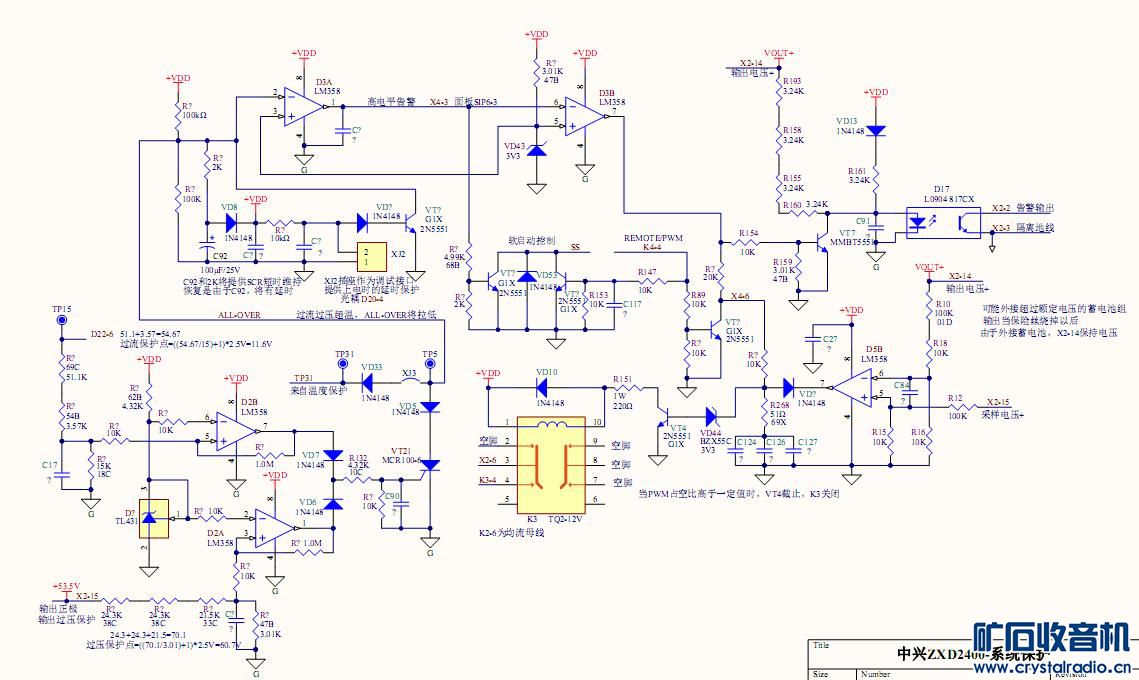

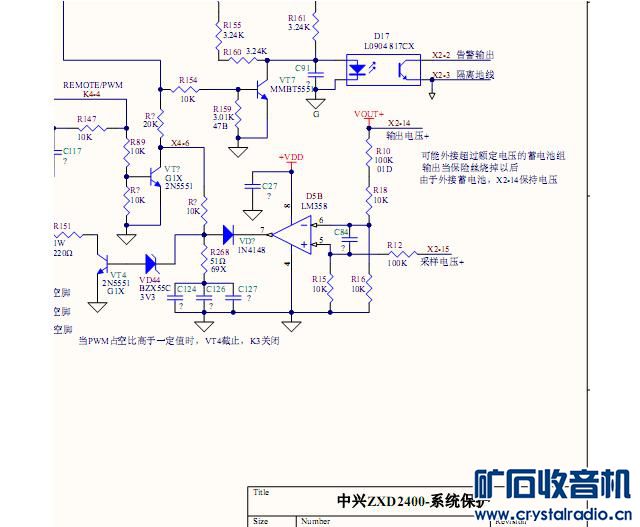

zxd2400-系统保护

zxd2400-系统保护
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-25 17:21:01 | 显示全部楼层
本帖最后由 dlsu 于 2013-5-25 17:36 编辑
cllhkq 发表于 2013-5-25 13:29
能在12-32V之间调节需要多大电位器?50K,100K?


这个直接改W501的电位器,计算方法:Ra为上端电阻和值=74.7K,Rb=3.43K,Vo为输出电压,W为调节电位器
Vo=2.5x(Ra+Rb+W)/(Rb+W)
Vo=(195.325+2.5W)/(3.43+W)
当W=50K
Vo-Max=56.9v;   Vo-Min=5.995v

同理:其他阻值时,最高电压不变,都是56.9v
================================================================
W=10K;Vo-Min=16.4v
W=20K;Vo-Min=10.47v
W=100K;Vo-Min=4.31v

=================================================================
原来的W501调整范围为:50~56.9v之间
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-27 09:56:32 | 显示全部楼层
中兴2400-电流采样电路
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-29 10:40:18 | 显示全部楼层

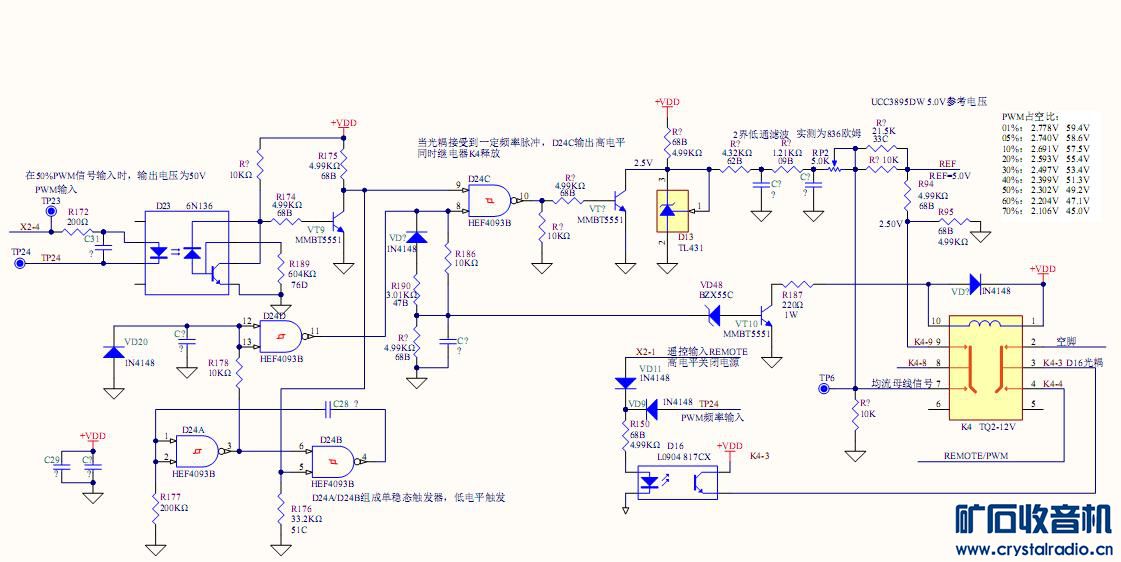

zxd2400-遥控电压调整
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2013-5-29 15:54:56 | 显示全部楼层
大家的热情顶贴本人深受鼓舞,今天再发重要一贴。

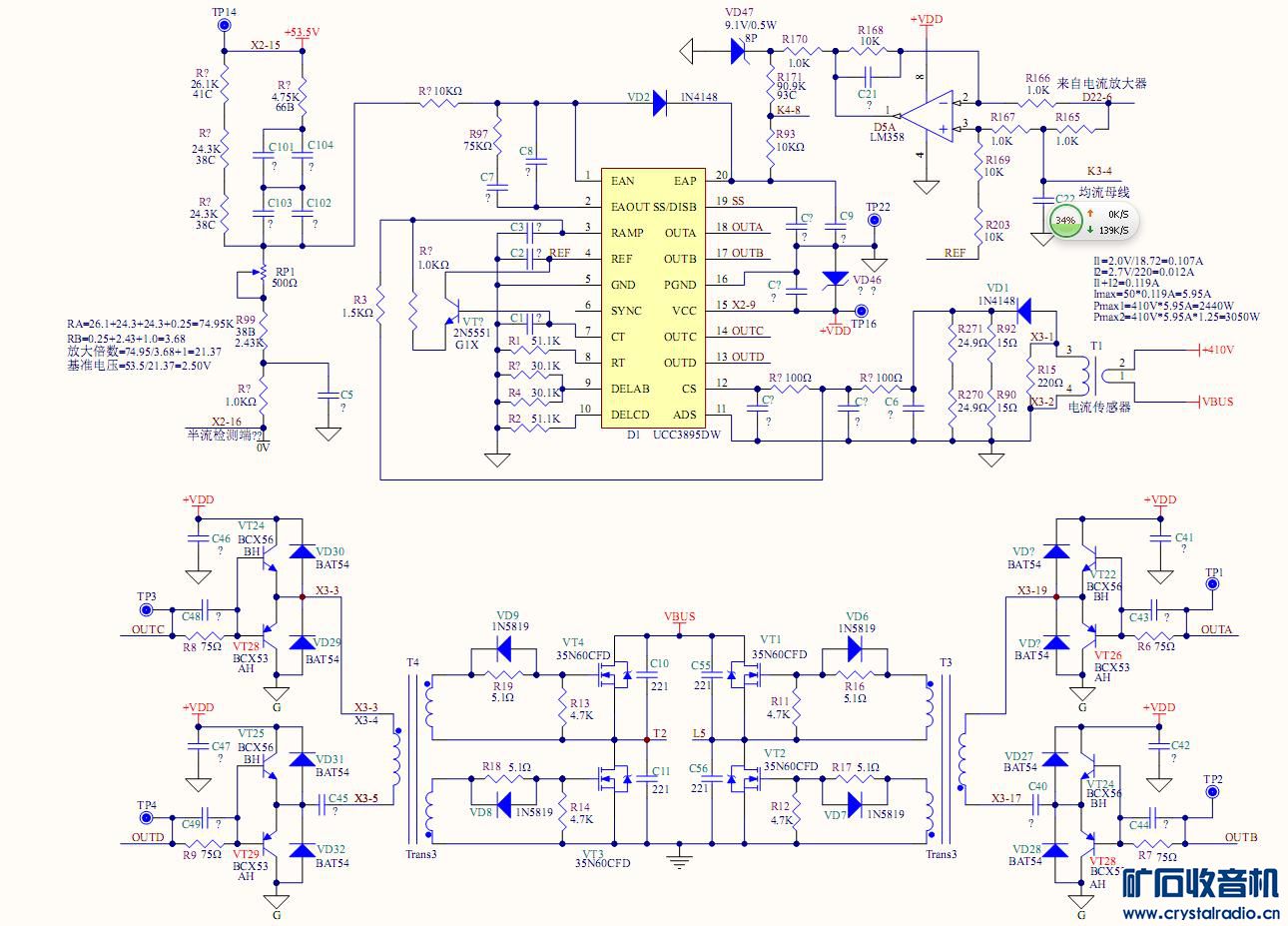

zxd2400-全桥移相部分 zxd2400-全桥移相部分.JPG
这部分也是重点,其中UCC3895DW这个IC根据百度是一种软开关 PWM 控制器
输出电流最大:100mA
频率:1MHz
功耗:650mW
电源电压最小:9V
电源电压最大:16.5V
可以是电压/电流控制模式
所以我们对这个电路的可调部分改造主要集中在对此电路的理解。
为方便大家分析此IC工作原理,特意把此IC的pdf上传。
UCC3895_中文资料.pdf (252.28 KB, 下载次数: 585)
回复 支持 4 反对 1

使用道具 举报


 楼主| 发表于 2013-6-5 15:15:21 | 显示全部楼层
本帖最后由 dlsu 于 2013-6-5 15:19 编辑

好几天没有上矿坛,本来星期一发最后一张【输出整流电路】,因事务在身没能及时兑现,先向诸位表示歉意。
这个电路的核心是磁集成变压器,zxd2400体积缩小关键就使用的磁集成变压器,百度上有关磁集成技术表述:

磁集成技术是将变换器中的两个或多个分立器件(Discrete Magnetics,DM),如电感、变压器等,绕制在一副磁芯上,从结构上集中在一起,能够减小磁性器件的体积、重量,有时还能减小电流纹波、降低磁件损耗、改善电源动态性能,对提高电源的性能及功率密度有重要意义。
电路上的变压器的绕法已经详尽表示,原理我也是一知半解,总而言之:一副磁芯内绕了变压器和储能电感。
上面的标识电感量也是焊接下后实际测量,为解剖这个电源把它卸了几大块,部分元件在拆卸中无法复原,再重新配新的。有对开关电源造诣的爱好者可以百度了解更多。。。。
废话也不说上图!

还有其他的元器件pdf文件,随后发布。
回复 支持 3 反对 0

使用道具 举报


 楼主| 发表于 2013-6-5 16:25:09 | 显示全部楼层
本帖最后由 dlsu 于 2013-6-7 11:18 编辑

到今天为止把全部的ZXD2400电源的解剖绘制电路jpg图已经发帖完毕,因部分爱好者要求提供高清晰的pdf文件,
因这部分电路图属于我朋友的30个晚上劳动成果,不希望这个资料大规模扩散,又兑现加好友的朋友能够得到pdf文件,
其他好友如果需要的,必须到百度文库下载
不过每张要收取20财富币

原pdf下载文件已删除,新的pdf包密码已经修改,在下帖中可以现在。
密码索取视本人审核而定。

评分

1

查看全部评分

回复 支持 3 反对 0

使用道具 举报


 楼主| 发表于 2013-6-6 09:09:35 | 显示全部楼层
本帖最后由 dlsu 于 2013-6-7 11:13 编辑

上午一打开电脑先发帖:
中兴ZXD2400电源电路pdf文件:
中兴2400电源电路图new.part1.rar (244.14 KB, 下载次数: 8500)
回复 支持 3 反对 0

使用道具 举报


 楼主| 发表于 2013-6-14 11:01:02 | 显示全部楼层
本帖最后由 dlsu 于 2013-6-14 11:25 编辑

好几天没上矿坛了,浏览了大家的帖子,基本上对这个电源改可调压和恒流的比较多,
有看到有网友另行起贴发布了“调压调流的详细方法”,我看了以后,跟我改装基本差不多。
业余用用应该没问题,比如做大电流充电器、低电压大电流灯泡等等基本好用,如果用在功放等电器
应该干扰比较大,曾有一个网友好像是“火腿族”用这个电源调压后用在单边带发射机上,发现有干扰。
我本来想制作详细图文的改装教程,可惜最近手头上工作比较繁多,图文做起来比较费时,为承诺我以前帖子
所言,先把我改装的电路图贴上,原理应该比较简单,会分析稳压电源的网友应该比较容易懂,不过我在改装分析时对照
解剖的电路图发现,对调整限流部分视乎原理上解释不了,包括网上已经发布的改装方法也一样,只是调整电流报警部分(限流指示)的基准电压,和输出控制没有关联,但实际我改装后可以控制调整电流输出,当时我也检查分析许久,也没发现问题。可能是破解电路时还有遗漏,特别时电流控制比较的D4B-lm358,应该这个lm358的A单元也工作,我检查了好几次,
没有发现连线,事后也没有再钻研。现在发布上来后广大爱好者讨论研究。

改装电路比所有网上已经贴出的要稍微复杂,原理知道的爱好者应该懂为何添加了这几个元件。

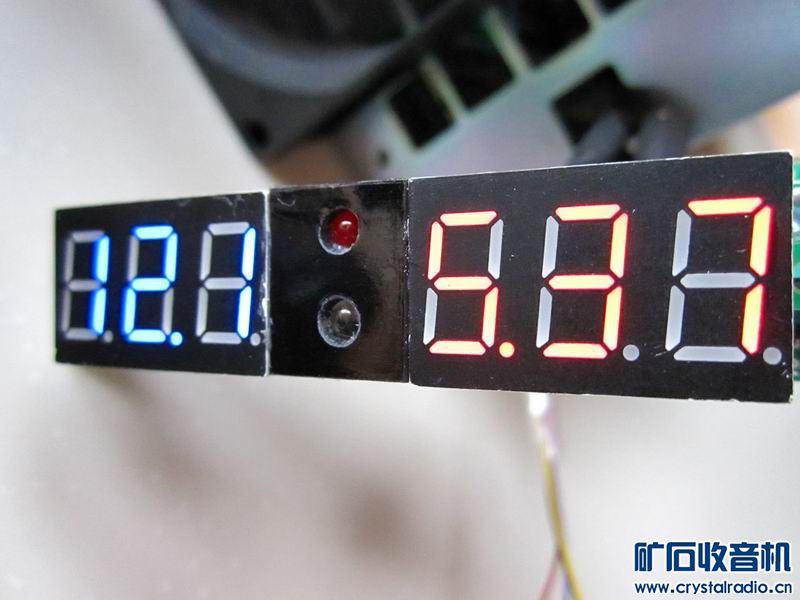

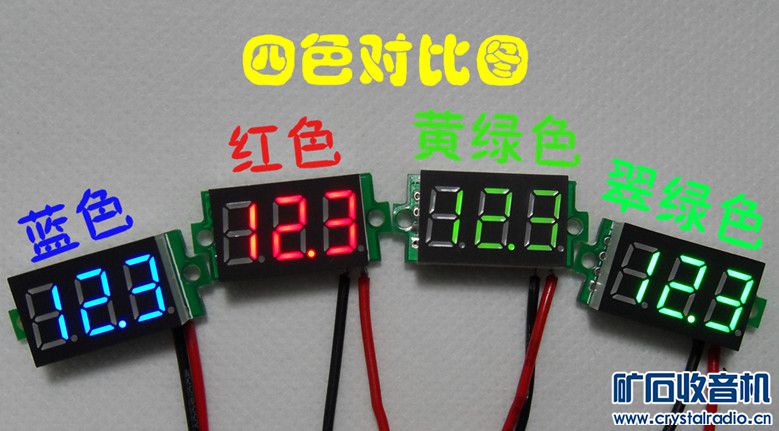

数显表头安装部分,我在以前的帖子里已经介绍。
详见231楼:
http://www.crystalradio.cn/forum ... 5&fromuid=85843


调整大小 IMG_4615.JPG

调整大小 IMG_4618.JPG

调整大小 IMG_4621.JPG

调整大小 IMG_4630.JPG

调整大小 IMG_4634.JPG

调整大小 IMG_4626.JPG

调整大小 IMG_4633.JPG
调整大小 IMG_4619.JPG
回复 支持 0 反对 1

使用道具 举报


 楼主| 发表于 2013-7-30 08:21:01 | 显示全部楼层
一个月没有关注本帖了,已经有600多贴,谢谢各位热情鼓励。
浏览了好多网友对这个2400电源静态功耗不满,说实在对于2400w的电源有20w左右的静态功率,效率已经相当高了,你不要把它和平常100w以下的小电源的静态功率相提并论,想要马儿跑的快又要马儿不吃草,好像不可能,对此你还不如直接用atx电源改。
回复 支持 1 反对 2

使用道具 举报


 楼主| 发表于 2013-11-17 09:53:36 | 显示全部楼层
本帖最后由 dlsu 于 2013-11-17 09:59 编辑

感谢矿坛网友热情顶贴,虽然我不经常浏览矿坛,但还是被你们的热情感动。
这次决定再次发布中兴2400电源的我电脑里的全部资料,包括前面发布的FPD电路图、和该电源相关IC资料pdf、拆机和改装经历照片。文件压缩后比较大,分卷上传。并在资料区同时上传。
每天只能传10个,期待等待。。。。。。
中兴2400通信电源电路、IC资料及改装照片.part01.rar (288.09 KB, 下载次数: 7403)
回复 支持 2 反对 0

使用道具 举报


 楼主| 发表于 2013-11-18 09:02:02 | 显示全部楼层
dlsu 发表于 2013-11-17 09:53
感谢矿坛网友热情顶贴,虽然我不经常浏览矿坛,但还是被你们的热情感动。
这次决定再次发布中兴2400电源的 ...

解压密码已经发送到好友的短讯里,
继续上传......
中兴2400通信电源电路、IC资料及改装照片.part11.rar (288.09 KB, 下载次数: 7384)
回复 支持 3 反对 0

使用道具 举报


 楼主| 发表于 2016-4-3 00:04:40 | 显示全部楼层
前几天ID被盗,结果被禁一段时间。今晚又有雅兴看了后半部分全部回帖,看来许多初级爱好者都有急于求成的意愿,看了半途就直接张口要资料,要密码等,这个实在和电子爱好者习惯不符。如果你还是一味回复一个帖子就轻而易举得到全部资料,那这个资料也不足为挂,请您认认真真看完全部帖子,这里的全部发帖和跟帖是全体爱好者贡献的心血和热情。
回复 支持 0 反对 1
