晒晒我的点焊机

qq1618

因为沒什么空余时间，花了大半年才折腾了个主机,其它的调压.脚踏开关.面板还要慢慢折腾，
这里先把它晒晒，让它更健康.....
首先从家里垃圾房找出旧微波炉，拆出变压器，
因为变压器铁芯是焊死的,而点焊机次级圈数少,所以就不拆铁芯，穿绕好了，
先把高压线圈锯掉一边，再用钻头把窗口里面的钻掉，

拆了高压线圈的牛

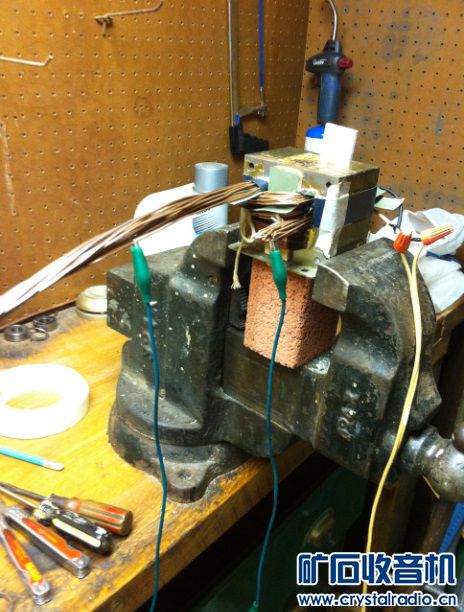

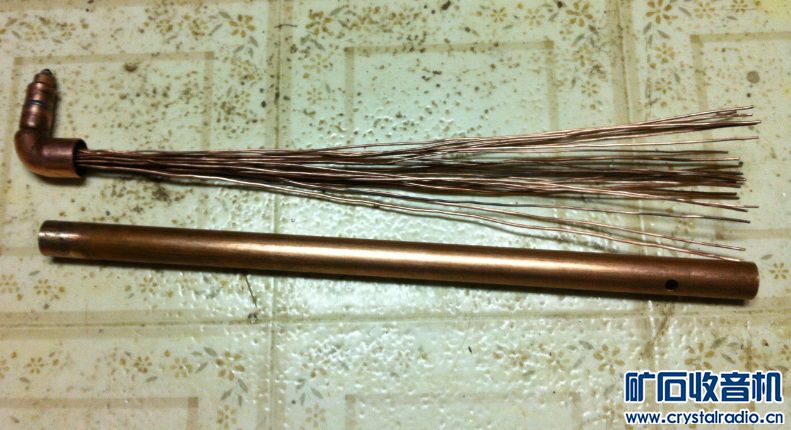

找些旧电线，脫皮，共16根直径 1.8mm ,6根直径 1.5mm, 截面枳 51平方, 穿绕了3圈,
线径大,穿绕难,绕得乱七八糟的，难看啊...


通电看看效果

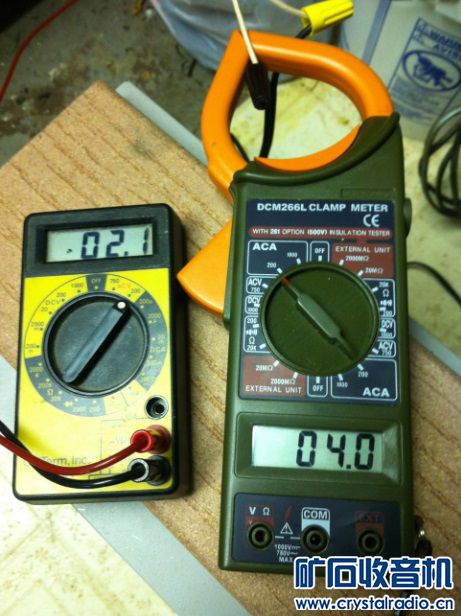

次级2.1V, 初级空载电流4A,(120V)这么大啊,厉害啊..

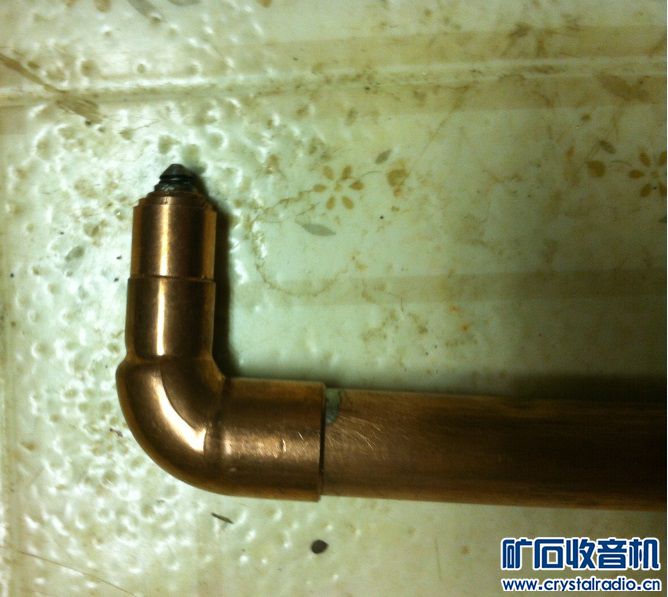

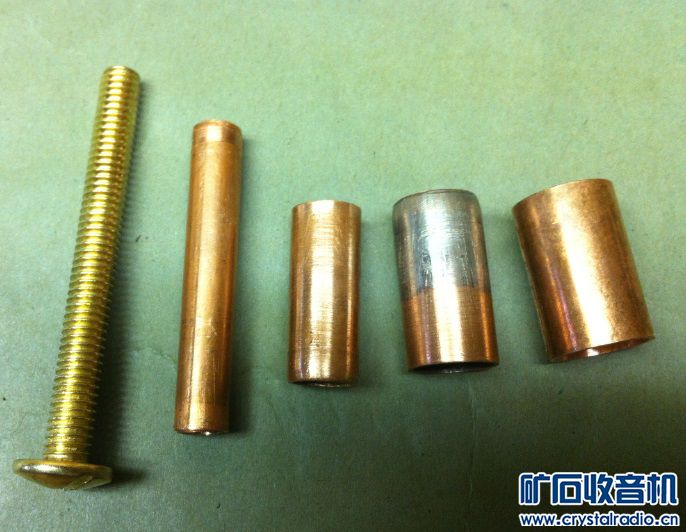

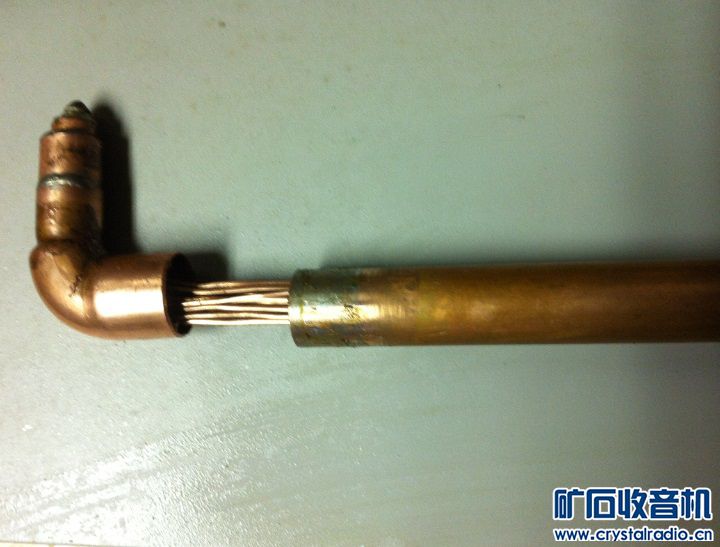

不同直径的铜管 套起来做焊头 中间是4mm铜线包2层铜皮,用焊锡焊死



22mm铜管做焊柄


下焊柄中间再加4条4mm铜线,上焊柄中间再加绕变压器剩下的16根1.8mm,

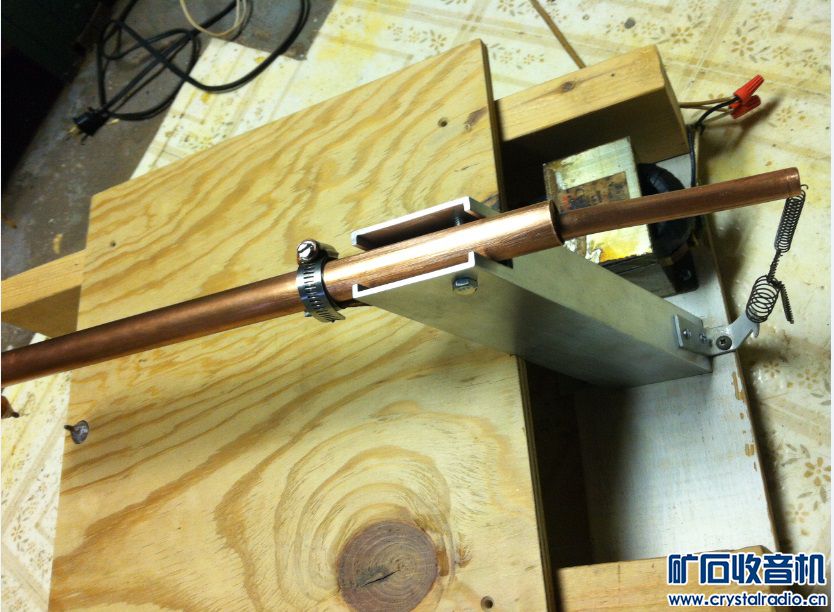

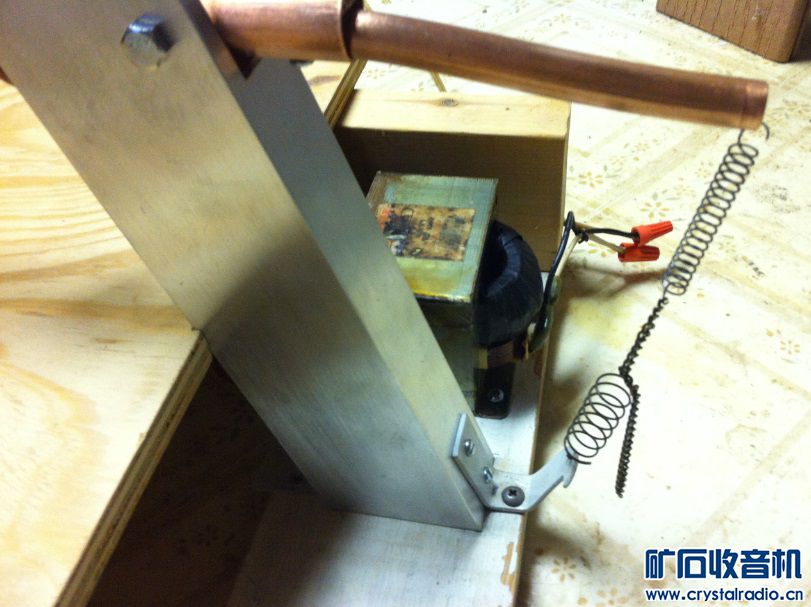

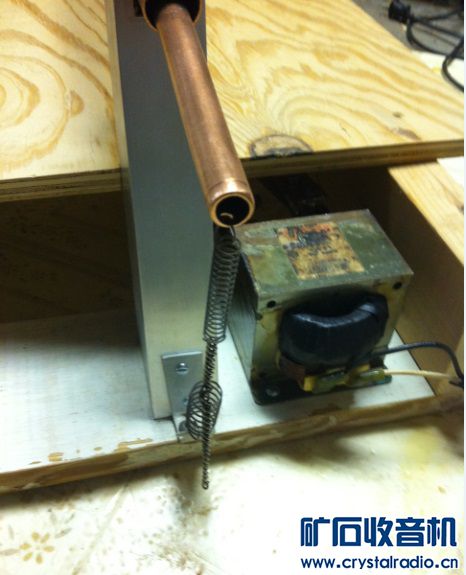

2条朩枋,2块朩板装起来

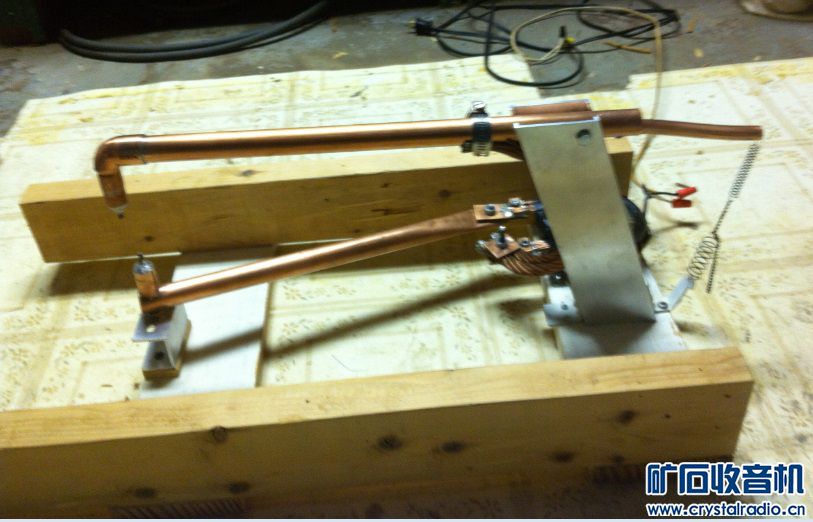

找块夾板做面板

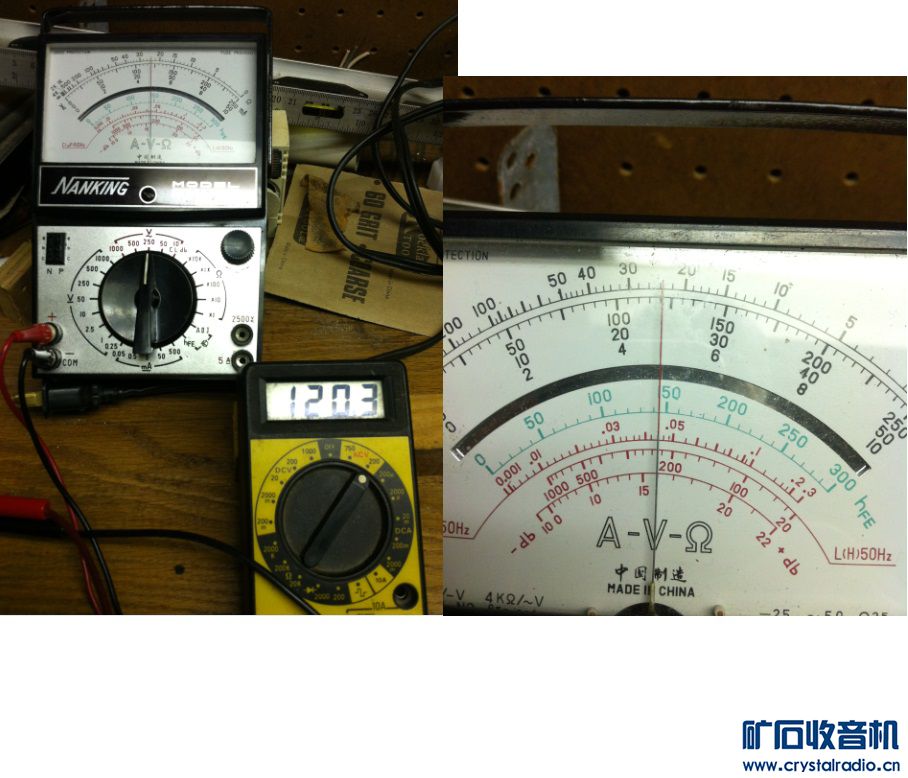

初级电压120.3V


焊接时焊头电压0.8V, 变压器输出接头电压 1V,(上下焊柄损失了0.2V)初级电流18.5A

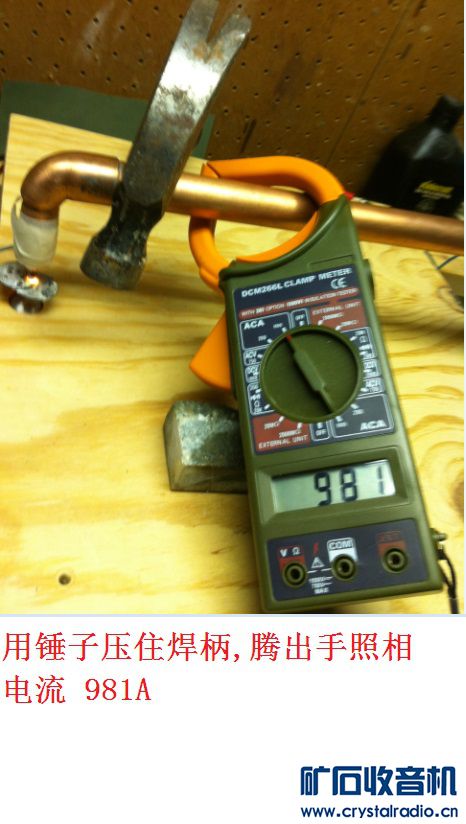

次级电流981A


照2张相,焊接口起火了

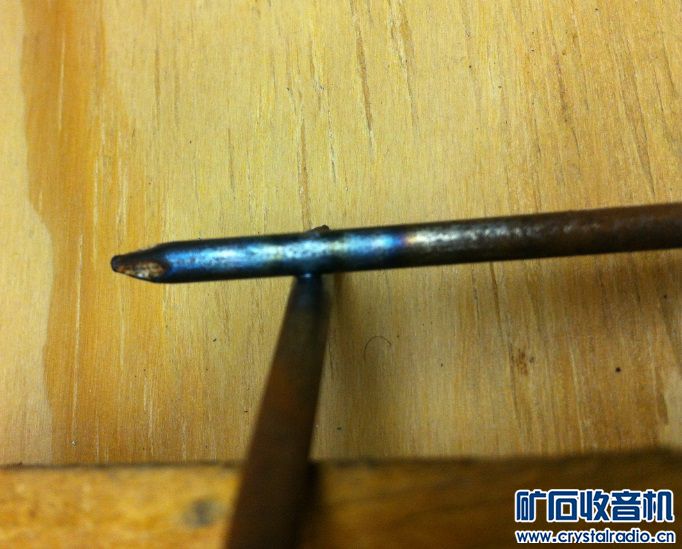

3mm铁钉



要干活去了，有空继续。

继续加几张图
种花草用的小勺子



位置沒对好,焊歪了...哈哈

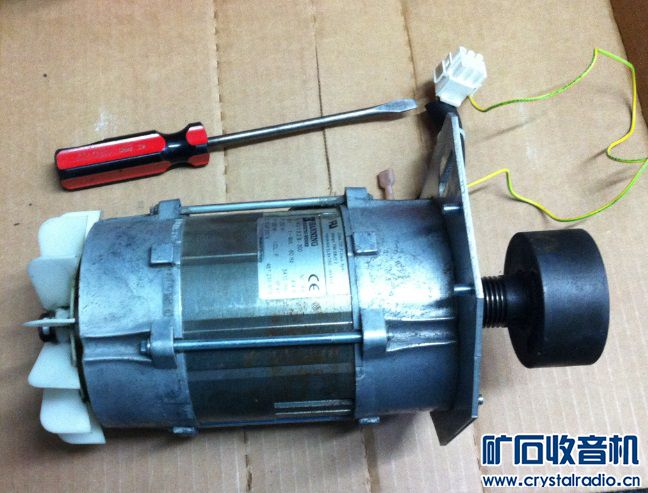

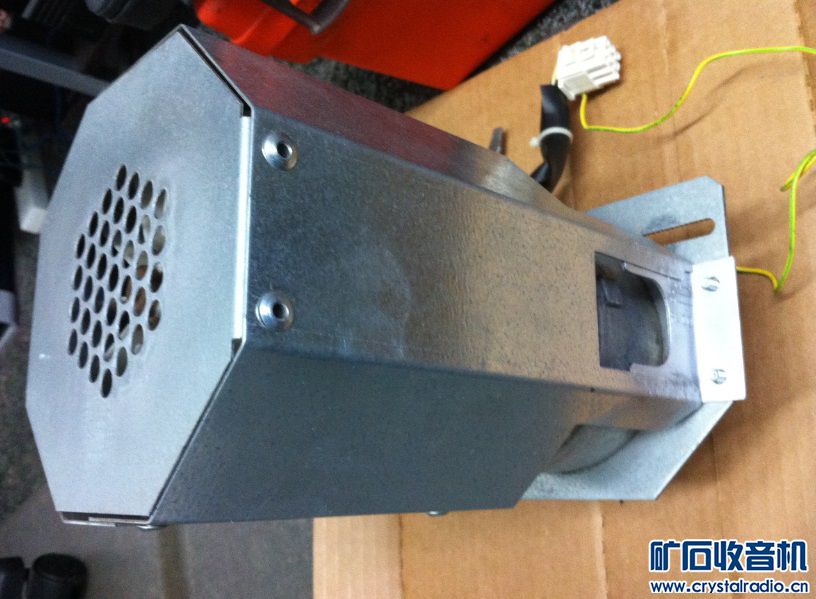

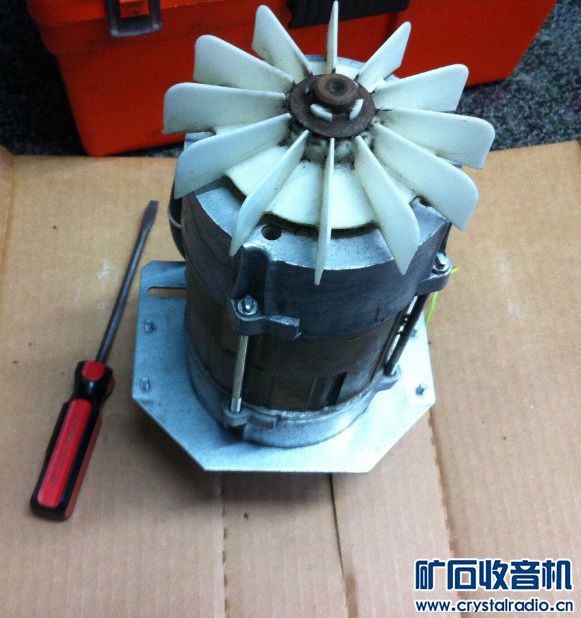

一个小电机的外壳,脚断了

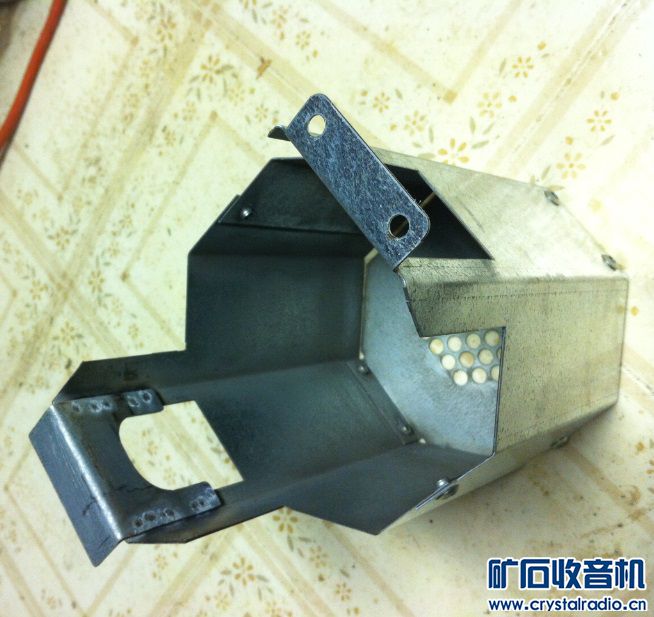

找块1.2mm铁片(原厚1mm),锯好弯个脚

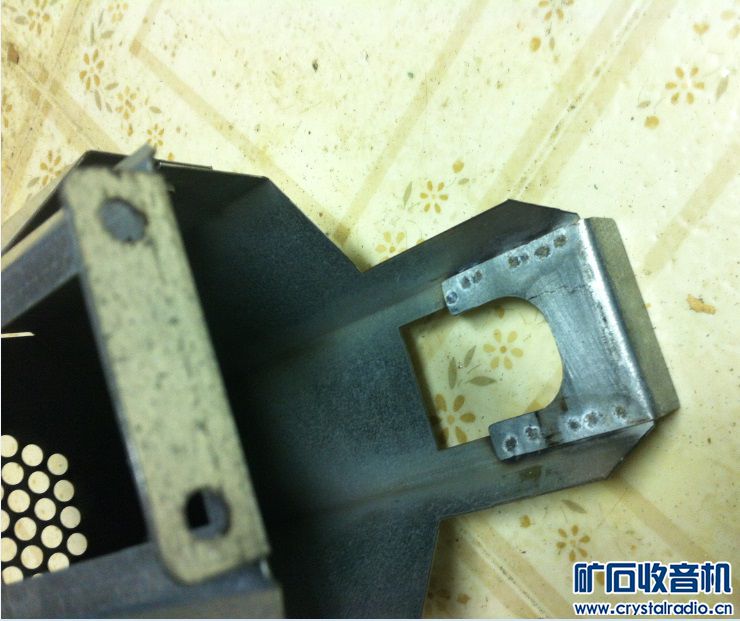

焊接好



钻上罗丝孔


电机



喷点油漆防锈,装回去，还不错,罗丝孔也刚好，




补充内容 (2013-11-18 07:09):
为避免大家重复提问，这里补充说一下，
1.一般家用微波炉,功率也就800-1000W左右吧,
  变压器尺寸   宽86mmX高72mmX厚60mm  。
2.初级120V是美国电压,因说到初级电流，所以就要说明电压,兔得大家误会。
