试验高效线性电源

中山门 · 发表于 2013-3-2 10:50:34

本帖最后由中山门于 2013-3-2 11:32 编辑

最近尝试制作了一台1.8伏一60伏，5Ａ可调高效线性电源，感觉效果不错，今发表一下。与大家交流交流，
线性电源很好‧当效率不高‧如何制作高效线性电源？，我想要从两个方面下手！
一，变压器方面，就是如何减少铜铁损。＝，稳压方面，如何减少稳压损耗、
手上有一只工业用的500Ｗ行灯变压器部份铁芯，舌宽5ＣＭ，叠厚4ＣＭ、Ｓ二20ＣＭ铁芯质量感觉一般、径测算大约260Ｗ左右
如果能达到300Ｗ就好了，当也没办法‧只能这样了、初级用0.8线绕710匝，3匝多点1伏，次级绕54伏‧尽量用粗线绕，共抽了16个头，初级直流电阻5.6欧左右、次级约0.4欧左右槽满率较高，通电空载耗电5.7Ｗ，稳压部份参照了不少图‧最后在科创论坛、有个叫2012作者的稳压图‧该稳压图很简单‧稳压范围宽，低压差ｏ经试验感觉很好、就采纳了，次级交流输出用了16个抽头‧这样在满足调整管压降的前提下尽量选择低电压输出‧这样可以最大的提高效率，另整流管用肖特基二圾管‧整个电源不用风扇，温度不高，电源整重18斤

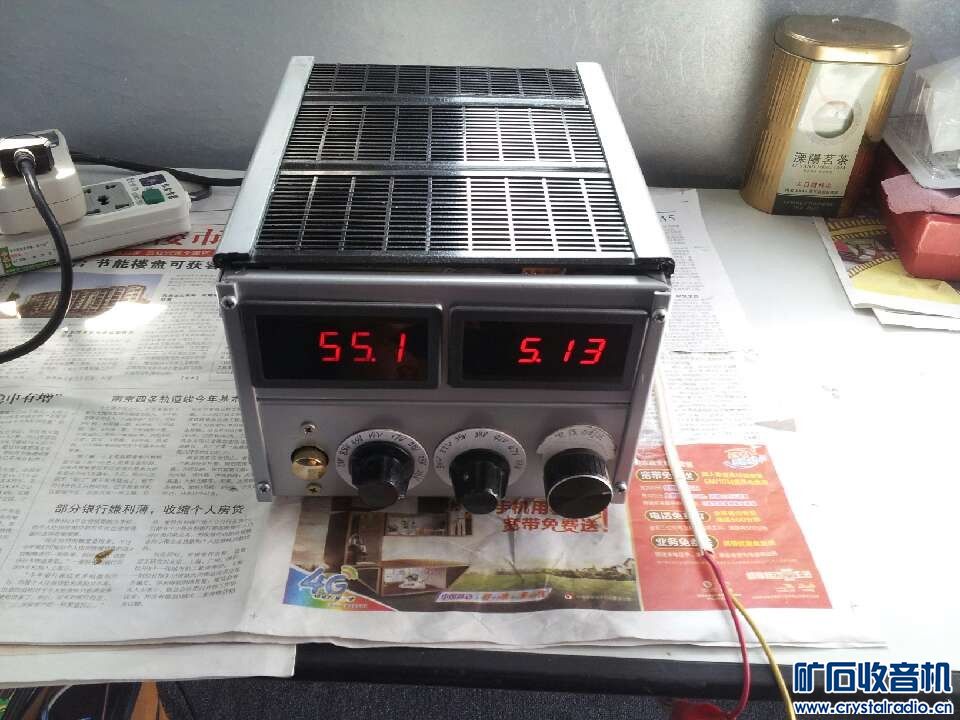

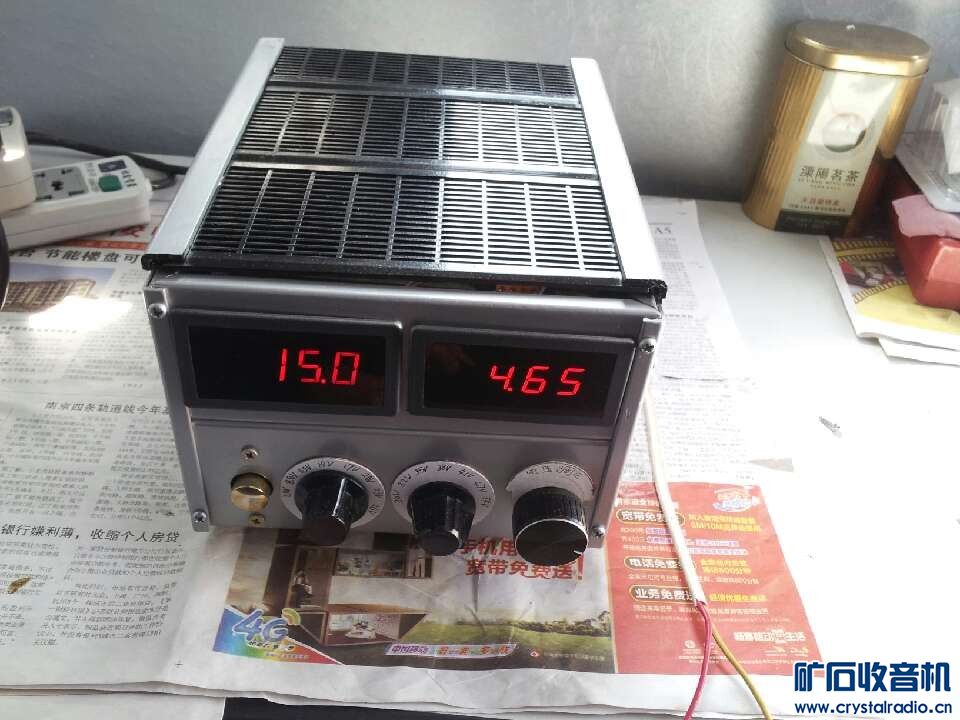

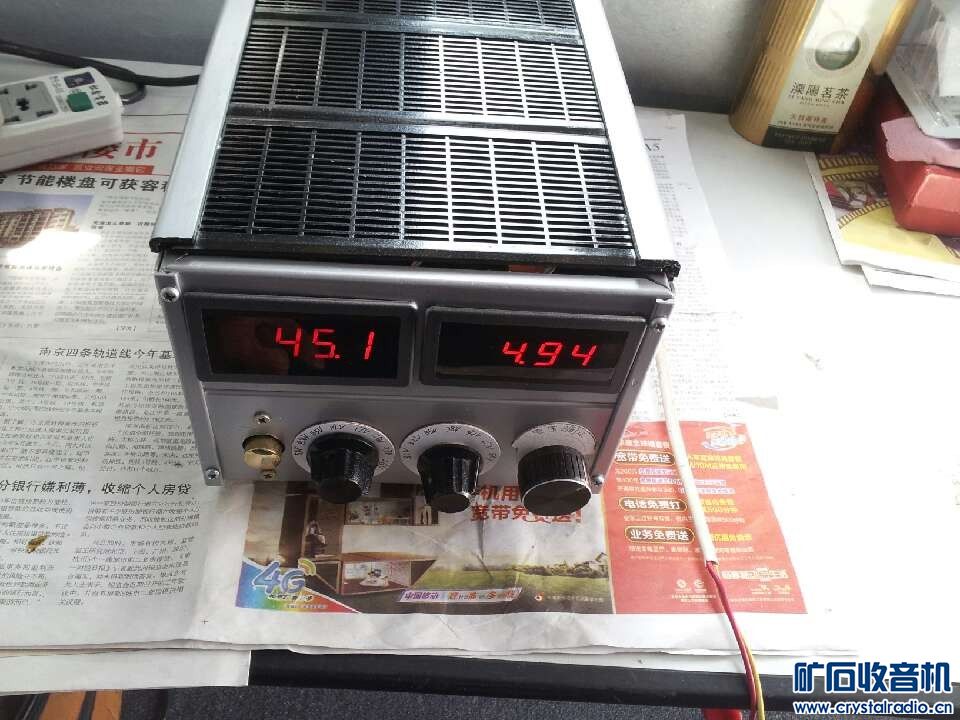

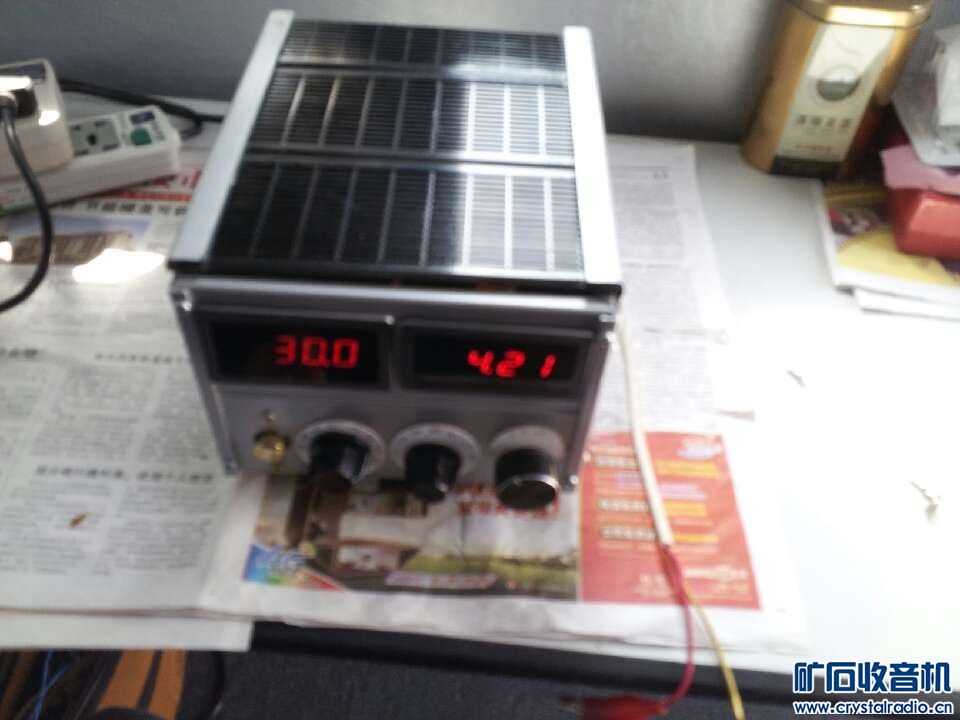

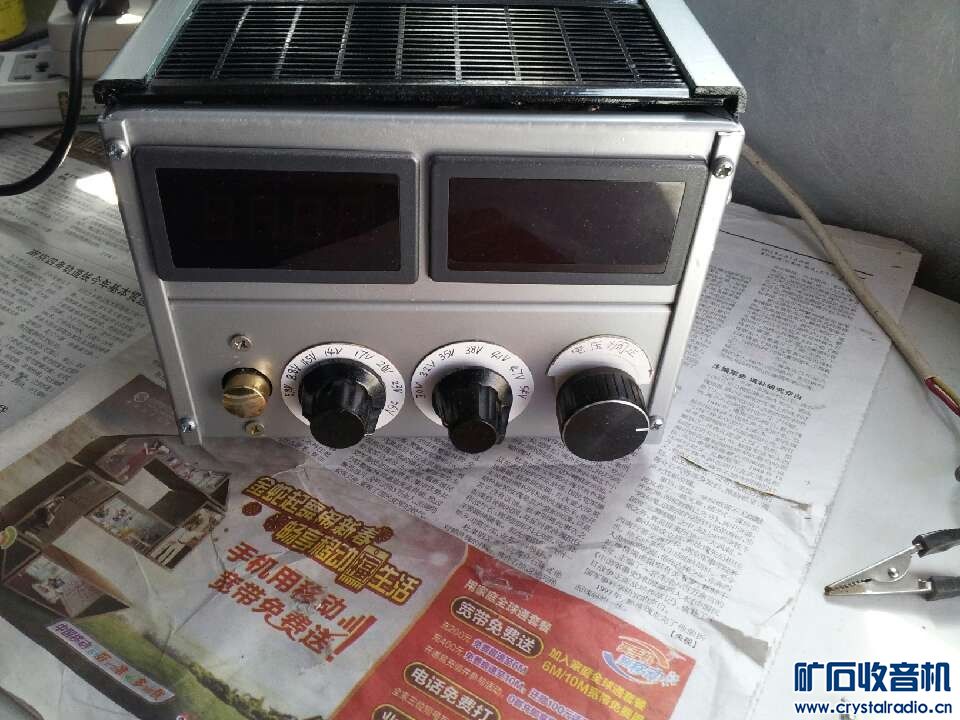

下面上原理图和实物图﹕

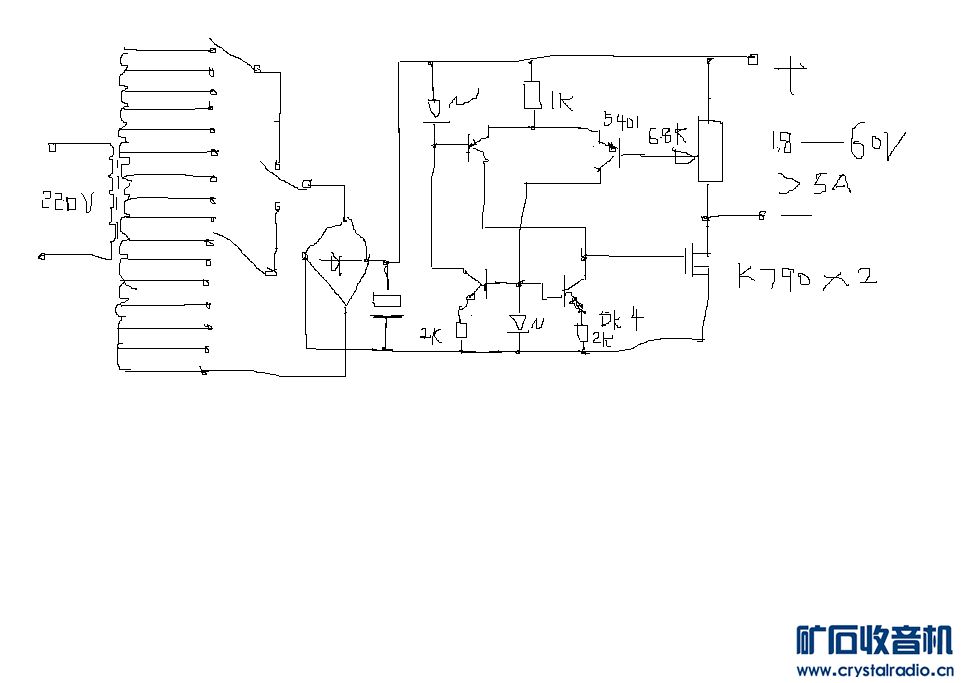

一，原理图

中山门 · 发表于 2013-4-5 10:45:44

关于稳压精度问题‧电路稍改一下就行，用两只ＴＬ431换掉原两只绿色二级管就行，精度达到10ｍＶ‧
下面上电原理图和实物内部图

百慕大 · 发表于 2013-3-2 12:40:11

没有制作过程图片只有成品图，最好附上过程图片、最起码内部图片要补上！

lalachenqi · 发表于 2013-3-2 12:43:50

楼主好手艺

看世界的我 · 发表于 2013-3-2 12:51:38

没有里面得图，上盖不应该用带缝隙，容易进液体，烧坏板子，侧面用可以

hntc123 · 发表于 2013-3-2 13:49:35

稳压电路够简单，就是不知道性能如何？

liujiaoyao16 · 发表于 2013-3-2 21:37:59

请问，电压转换开关用的什么型号的，谢谢！

hntc123 · 发表于 2013-3-3 02:02:40

liujiaoyao16 发表于 2013-3-2 21:37
请问，电压转换开关用的什么型号的，谢谢！

这种大电流开关不好找的

嘉铭 · 发表于 2013-3-3 09:29:50

学习了！

十双草 · 发表于 2013-3-3 09:54:30

使用时调整那个分线开关很麻烦，线路倒是很简单，楼主有没有试验数据贴上来？

lishao · 发表于 2013-3-3 13:15:17

这么简单测测精确度纹波啊带载能力在测测工作效率就知道咋样了

寒江钓雪 · 发表于 2013-3-3 14:54:39

线形电源, 波纹低, 如果再能提高效率, 了不得啊

zhudong · 发表于 2013-3-6 15:43:06

请问楼主：变换次级的抽头时输出电压要重新调整吗？

显示全部楼层 · 发表于 2013-3-12 19:43:24

提示: 作者被禁止或删除内容自动屏蔽

zhudong · 发表于 2013-3-12 21:38:40

楼上的这个思路好：直观又简单。

中山门 · 发表于 2013-3-13 09:56:52

回复几个提问﹔
该实验电源／稳压部份很简单ノ当地确很好，几安培电流‧数字表一个字不跳ノ很稳定，
转换开关‧用波段开关转换‧稳定可靠，当转换时最好先关掉电源，以免跳火
该电源效率较高‧远远高于成品线性电源，这主要是抽头较多合理利用输出交流电压，另稳压部份是低压差稳压／实测效率能达到百分之70以上甚至超过80，用该电源给电动车充电很好用。讲点题外话﹔三年前买了电动车ノ出于爰好１不断地对电车改造升级目前巳将原48伏供电升级到140伏供电‧原铅酸供电改成锂电供电。手上有铅酸开关充电器，锂电开关电源充电器１成品线性电源
0一60伏，0一5Ａ电源等等，去年网购厂了一只电量表，一测发现手上电源效率不高，尤其成品线性电源，虽然好用‧当效率太低了而线性电源几乎三天两天用，这样就动手装了高效试验线性电源‧
