【参赛】修旧利废制作电动吸锡器

pussydoggy

如题。首先声明，自制的东东，实在是十分简陋。主要是考虑尽量的降低成本，同时手头没有特别合适的材料，所以样子是实在难看。如果各位前辈大侠同好看不上眼，请尽量拍砖。
好，转入正题。主要是看到38度论坛上有大侠自制了一个电动真空吸锡器，很是羡慕，也想自己做一个。因为手头没钱，不可能去买那么高级的进口货，而国产的普通吸锡器性能又实在不满意。
原理：利用真空泵产生真空，用电磁阀控制，将熔化的焊锡吸走。
材料：除了铜管气管和一个接头是买的新货外，什么手柄真空泵电磁阀等等都是旧货。
结构图也十分简单，估计诸位看完了用脚趾头都能想明白，就不画图了。就是真空泵通过气管连接电磁阀连接吸头；市电直接连通真空泵和发热芯；市电变压整流通过手柄上的开关控制电磁阀。
制作：1、手柄是用废的国产吸锡器改制的，和一些电烙铁打包来源于本坛。到手的时候头是断的，活塞严重漏气，但是加热芯是好的。正好加以利用。
2、首先截取100mm一段外径5mm内径3mm的紫铜管，插入原来的导气管的位置，刚刚好....然后截取15mm一段外径3mm内径2mm的紫铜管再插入5mm的铜管中，外露一段，用锤子轻轻敲紧以充当吸头。

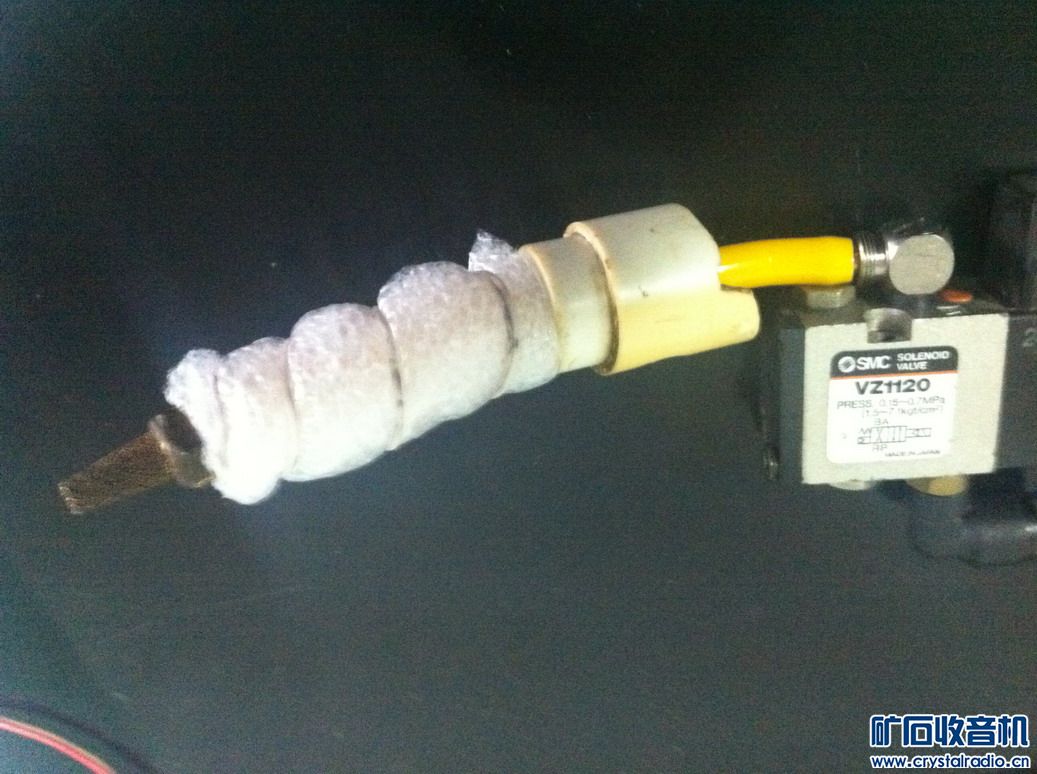

3、将原来的活塞什么的统统去除，用一段4mm外径的气管插入吸锡容器的堵头（内径也是刚刚好，配合很紧），在头上安装一个消音器当做滤芯，防止熔化的焊锡流入气管。气管插入容器多一些，外面包裹泡沫塑料和胶带，使之能较紧密的塞入吸锡容器内。这样做的目的是为了减少无效容积。保证抽真空的时候不需要抽太多的空气，负压能大一些。

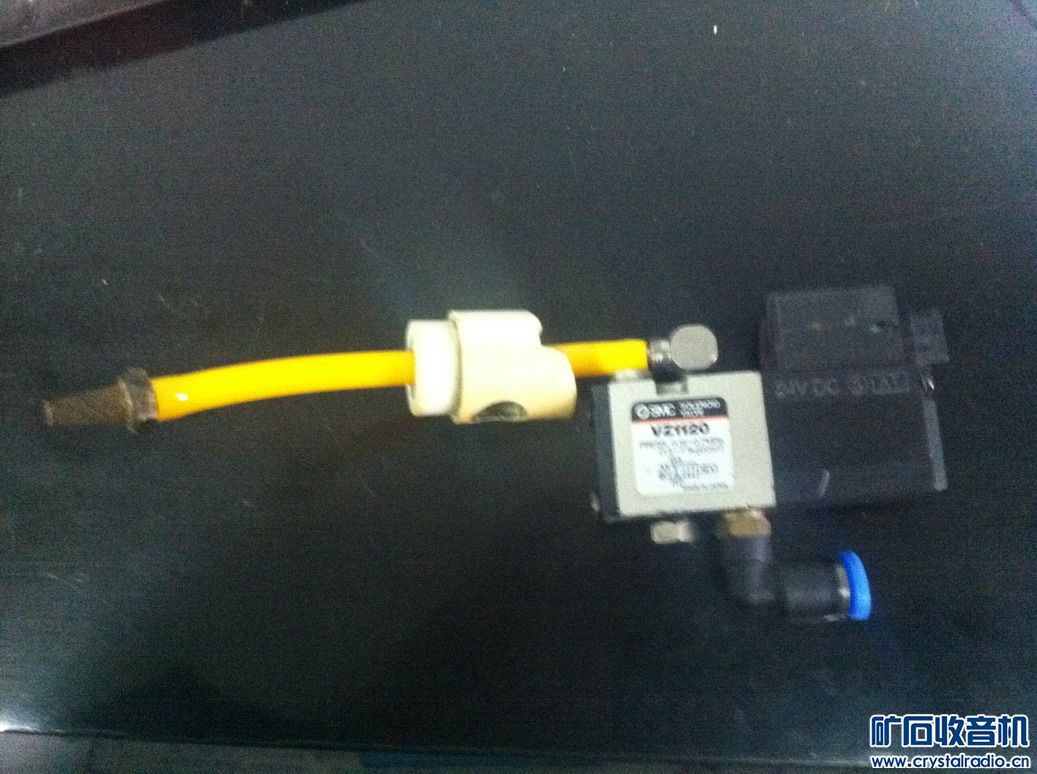

4、在堵头外的气管上连接电磁阀。这个也是打包来源于本坛，是直流24v的。可惜重量稍微大了些...把电磁阀放在手柄上的原因和上面的一样，也是为了尽量减少死腔，保证抽真空时候能够迅速建立强大的负压。
5、然后就是在原来吸锡器的外壳上通过一个330k的电阻连接地线，保证没有静电的问题。
6、在手柄顺手的位置放置一个微动常开的开关，用来控制电磁阀。加电时电磁阀开启，断电时电磁阀闭合。

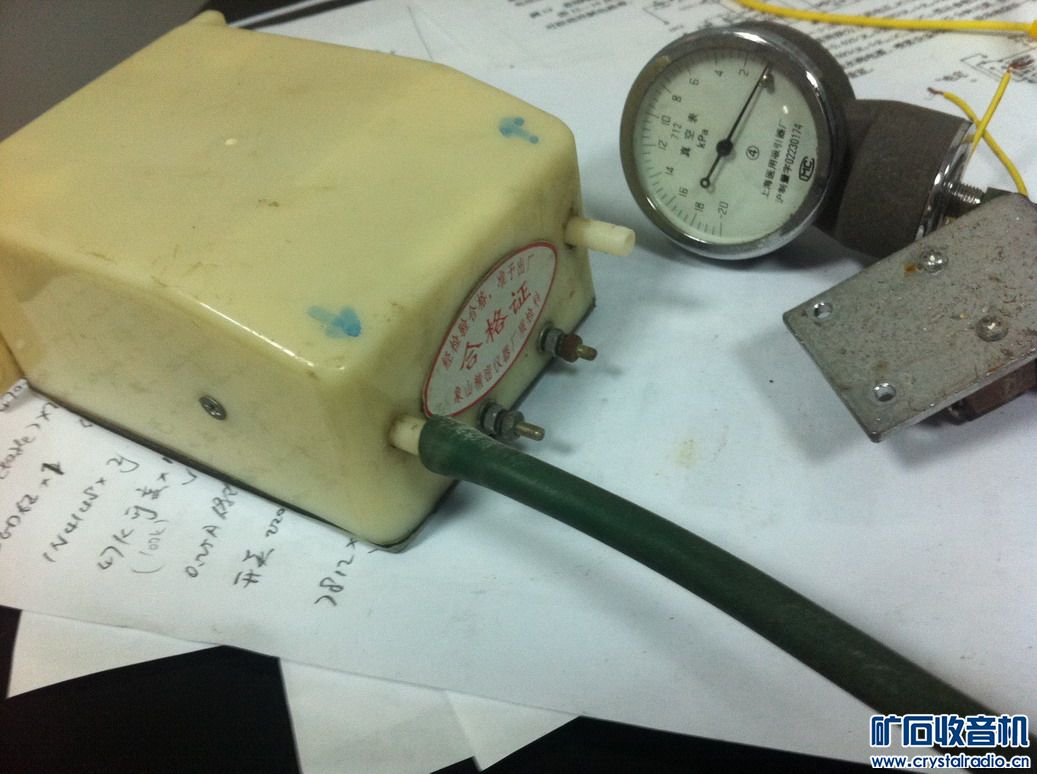

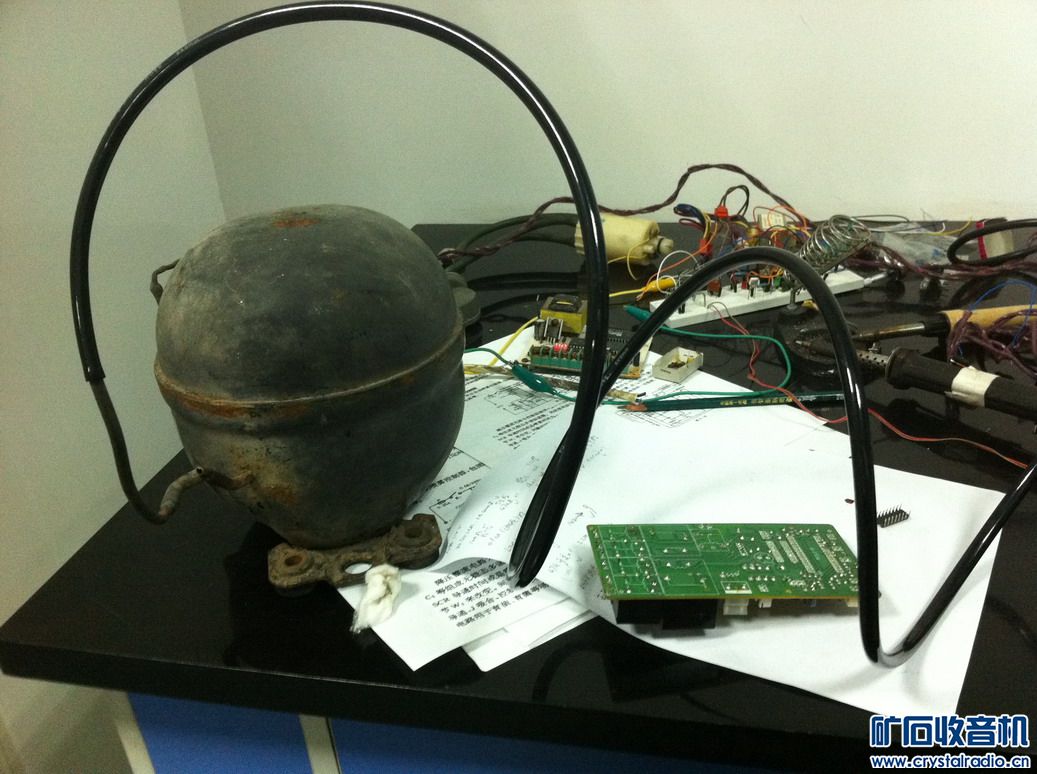

7、本来是想用收来的一个拆机的医用的微型真空泵，但是吸力明显不够，噪音大，而且工作时间稍长就发热...所以就改成了废冰箱的压缩机。压缩机接电后，用手就可以直接感受到一头是出气一头是吸气...把吸气口直接连上气管，就成了简单的真空泵了。这样好了，吸力够劲，噪音够小，发热也不明显...
8、本来想考虑加一个真空罐，再用双向可控硅和555电路搭建一个可以定时开机定时关机的电路，但是手头实在没有合适的容器....所以就算了，没有搭建电路，让真空泵和气管电磁阀直通了。

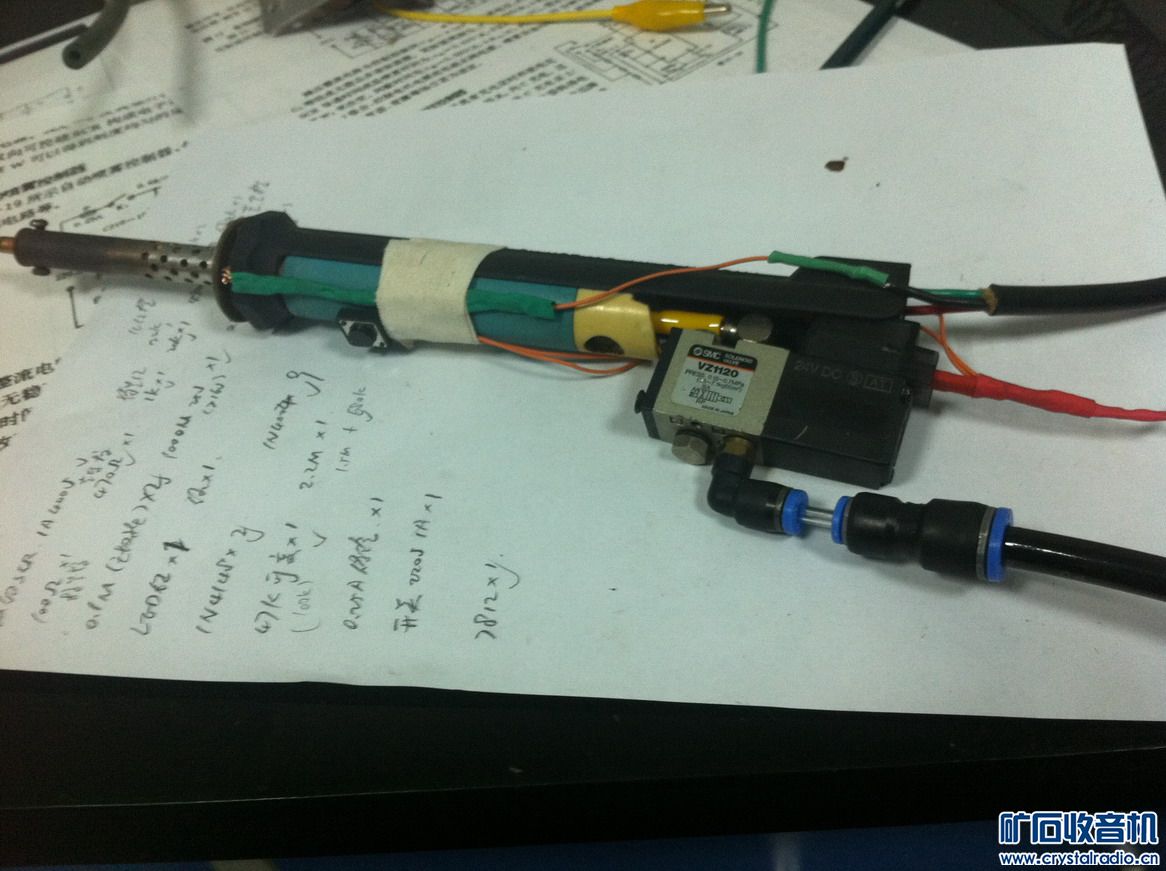

9、手头连同色的胶布都没有，只好用白色医用胶布先凑合下....这是基本完工的样子。

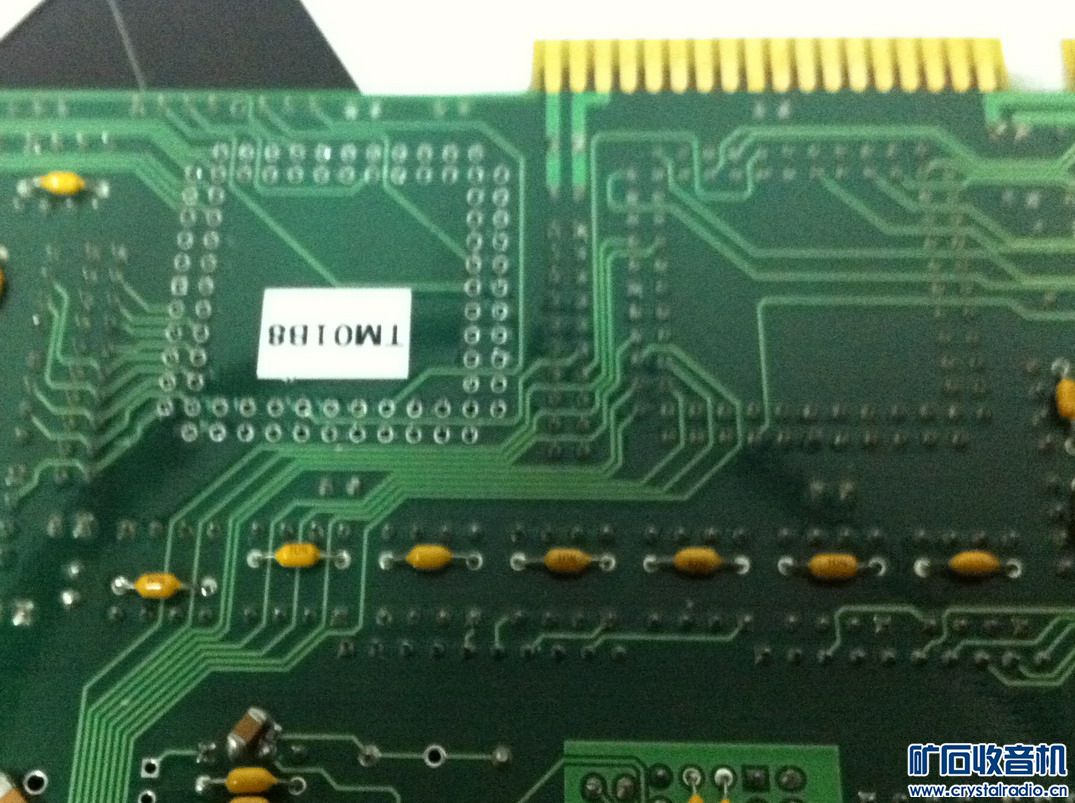

10、这是使用的效果，拆卸的来自于坛里的那块都是精密电阻和镀金插座的双面板子...80多脚的集成电路插座，2分钟多不到3分钟就搞定了，目测插座没有损坏... 同一块板子上拆下的精密电阻和小插座。
欢迎各位指正！！因为不想花高价买神马白光一类的（对于工薪阶层+业余爱好者来说，几百元也不是小数目）；但是不能忍受普通按一下吸一次的吸锡器；热风枪又不太会用（这块板子双面都有元件，实在是怕烤糊了）所以利用了不到两天的业余时间搞了一个上面的玩意........

pussydoggy

样子的确是十分简陋，主要原因是手头的东东实在有限，又不想花钱....做这个成本是很低的，主要的花费是紫铜管，是淘宝上买的，价格相对贵一些。连接冰箱压缩机和手柄的是8mm的气管，连同8转4mm的接头以及其他很多气动元件也是淘宝上买的，但是这次都没用用上。那个旧吸锡器就是纯粹的因为我小气的原因，我实在是不忍心将手里能用的那个拆掉。电磁阀一次打包了好几个，还有更小更轻一些的，可惜不太会用，也许是只能用在正压上吧？这个不了解。那个消声器和两个接头也是连在电磁阀上的附件一起来的，没有另外花钱。压缩机和给电磁阀供电的变压器都是从本地的旧货市场拆来的，我真的没有花钱，不过我想就算买，价格也不贵...微动开关也是和其他元件一起打包来的...
我相信这个简陋的吸锡器肯定不会入很多大侠前辈的法眼，但是我还是比较满意的。我前面多次重申，我就是一个普通的业余爱好者，工薪阶层，没有太多的闲钱....那些高级神器我是可望不可及的.....相信就算买了，也用不到太多次，感觉不是很划算。而且那些神器的耗材....我这个耗材可是很便宜的。吸锡头就是细铜管，不好用了再截一段就好了，费用很低。关键是我认为效果不错....以前用国产的吸锡器拆双面板，感觉还是很费劲的（当然也与我水平低有关），现在，轻松多了。
