拟做一个并行通道LCR数字电桥

reklaw · 发表于 2012-12-17 12:24:14

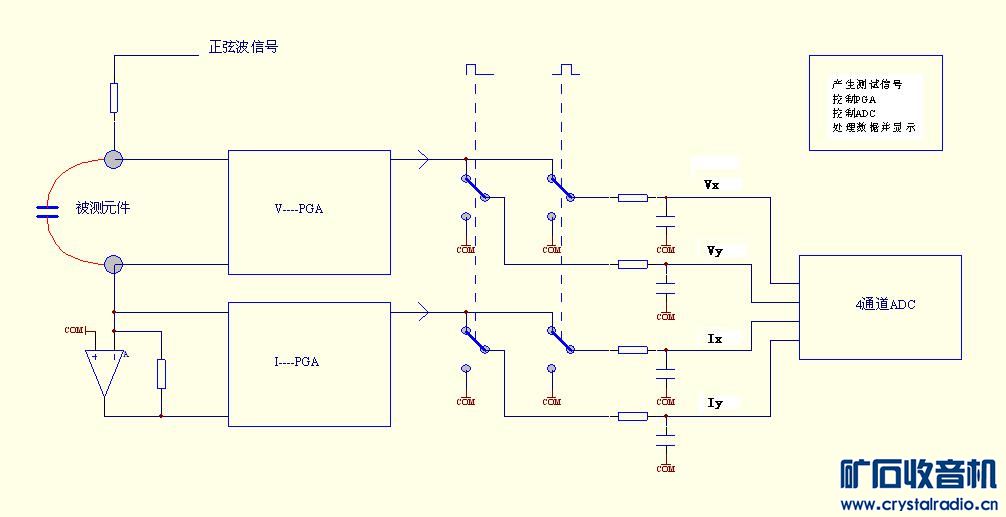

结构如图

这样的构成权衡了很久：优点是V-I不切换，Vx Vy Ix Iy 四个参量最快响应，测量速度只局限于ADC；可能存在的缺点，V放大和I放大需分别校准，校准手续稍复杂，另外可能出现的温飘，会到什么程度有待验证。
PGA初选AD8231，把宝压在ADI器件的稳定性上；ADC计划用ADS1243四通道，处理器选STM8L151，看中的是其含有DMA和DAC模块和丰富的定时器可用，产生测试信号和正交开关信号。

reklaw · 发表于 2013-1-3 23:28:49

本帖最后由 reklaw 于 2013-1-3 23:32 编辑

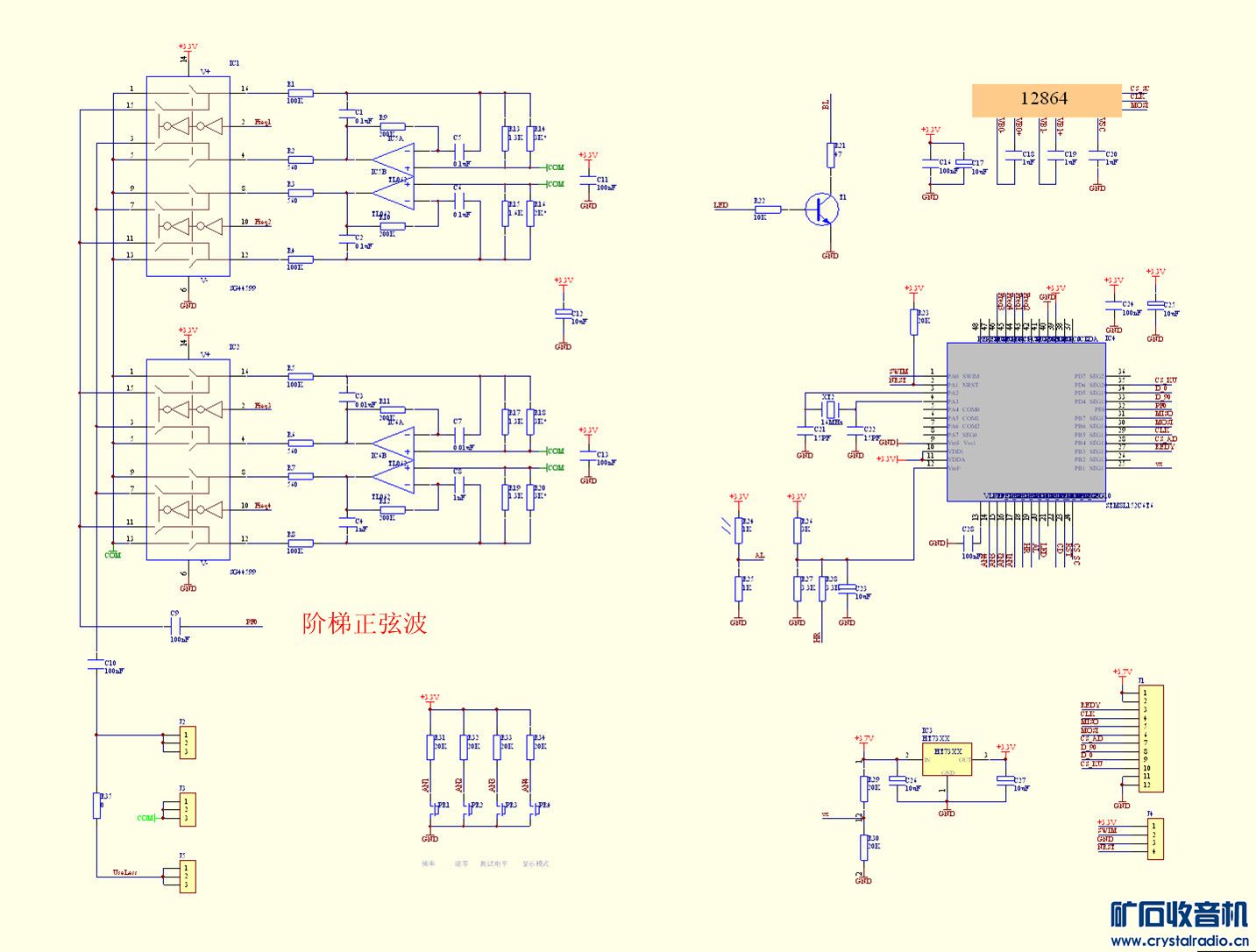

电路模拟部分


处理器部分

reklaw · 发表于 2013-1-3 23:48:47

本帖最后由 reklaw 于 2013-1-3 23:52 编辑

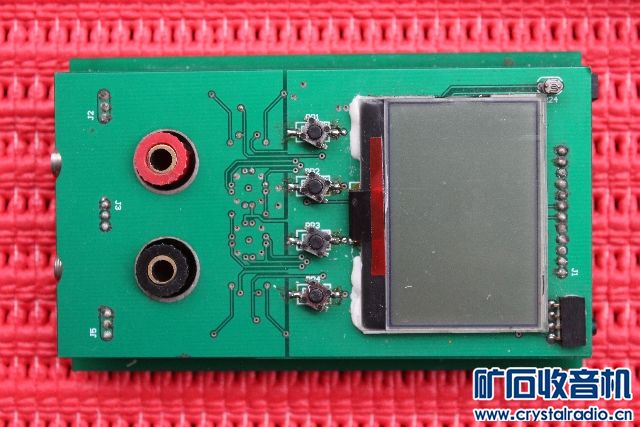

两块板子

上下扣好

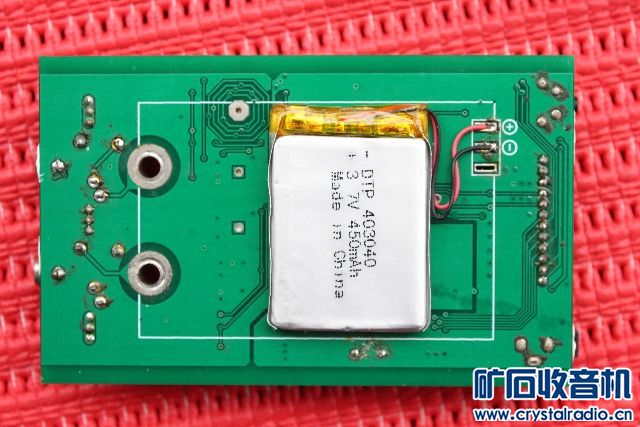

焊好电池

通电清除残余电容

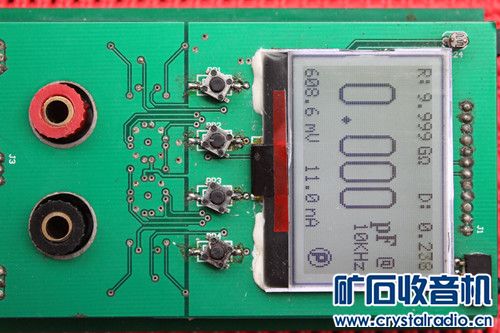

并联模式测一只20P云母

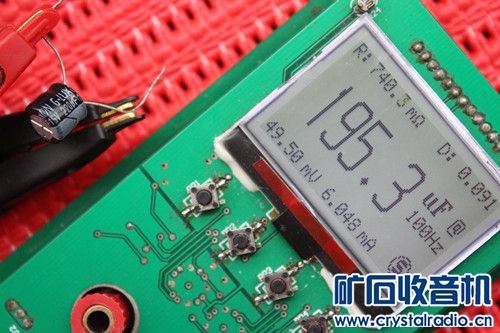

串联模式测一只220uF电解

reklaw · 发表于 2013-1-4 00:02:35

接下来慢慢测试，稳定性、精度等，全面评测此方案优缺点，进而改进。折腾才有乐趣
