谈TEK2465B的校准

xtz-01

前言：本人就TEK2465B的校准方法作一下讲解，供大家参考；如有不正确的地方，还请各位老师指正，表示感谢。
一 仪器使用2000小时或一年，和修理以后，都有必要进行校准。

xtz-01

二  校准TEK2465B需要的仪器和工具。

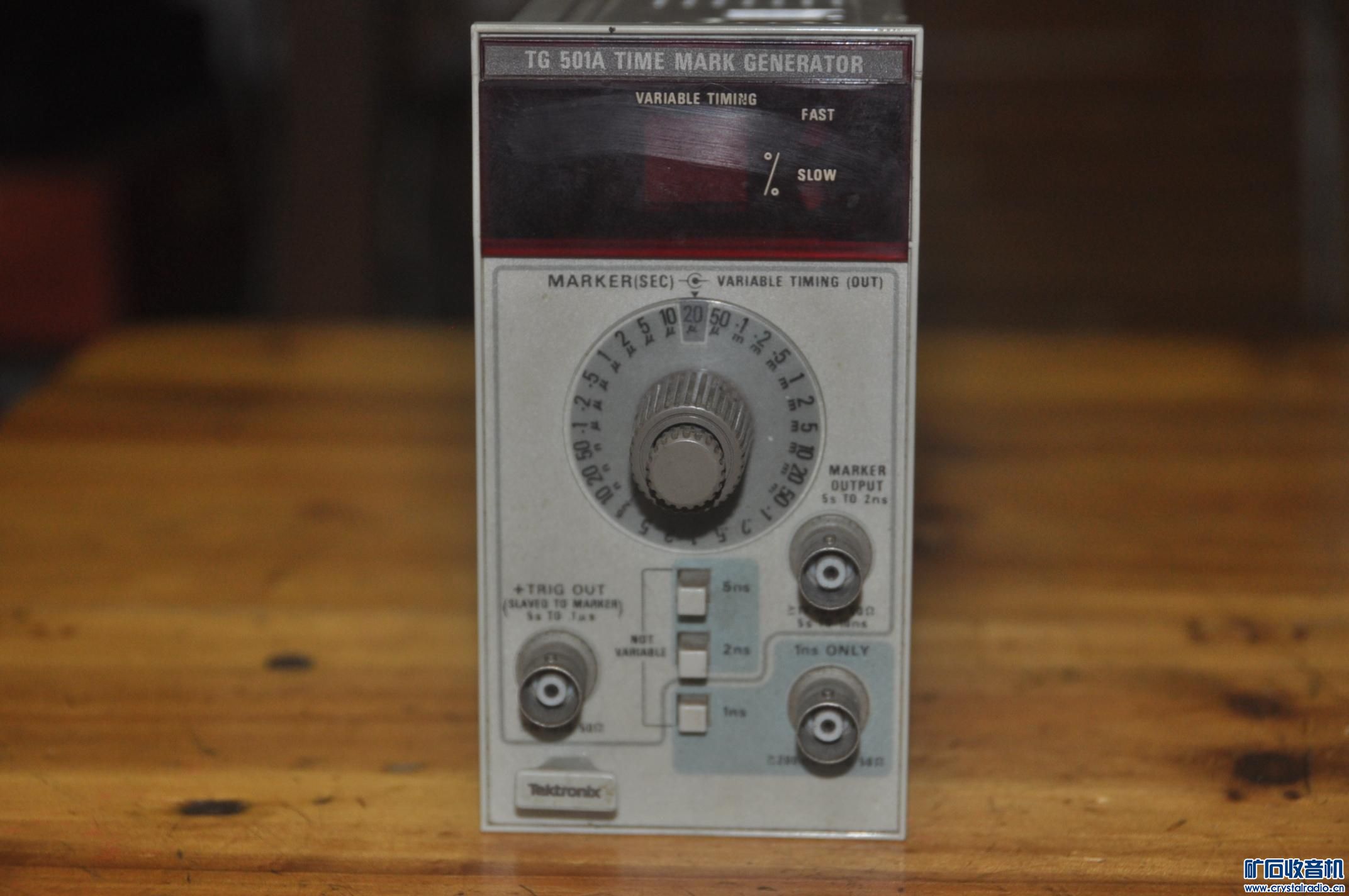

1。TG501或TG501A，做CAL01和CAL09用，目前尚无代替的仪器。

xtz-01

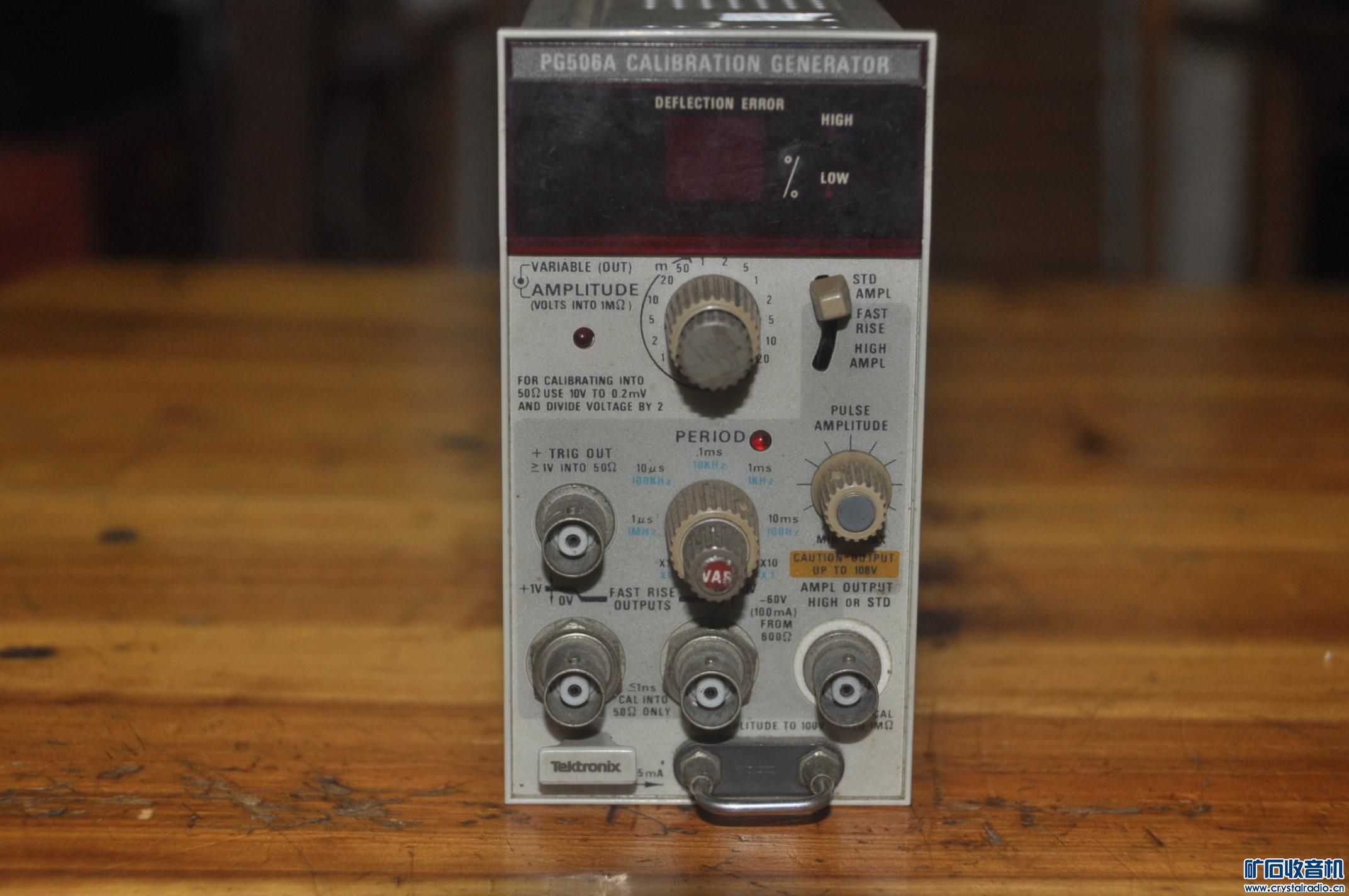

2。PG506或PG506A，做CAL02，CAL03和CAL06用，可用HP3325A代替。

xtz-01

3。SG504，做CAL06用，可用HP8656B代替。

xtz-01

4。一台400M或更高频率的示波器，做CAL01用。
5。一台3位半或4位半万用表。
6。一根P6137A探头。
7。一个BNC，50欧三通连接器和三根50欧电缆。
8。一个BNC，50欧负载和，2X，2.5X, 5X, 10X, 50欧衰减器。

胆小生石

好帖。顶谢老师。

zxase258

2465B校准很麻烦，并且很多必须用泰克自家的仪器....真玩不起

lzxya

很多机器都需要校准

xtz-01

谢谢，谢谢大家关注和鼓励。

xtz-01

三 校准TEK2465B规则，CAL01，02，03，06，07，09必须按顺序进行，也就是说做了CAL01，后面的02，03，06，07，09必须按顺序做一次；做了CAL02，后面的03，06，07，09也必须按顺序做一次。CAL04，05，08可以单独做。

xtz-01

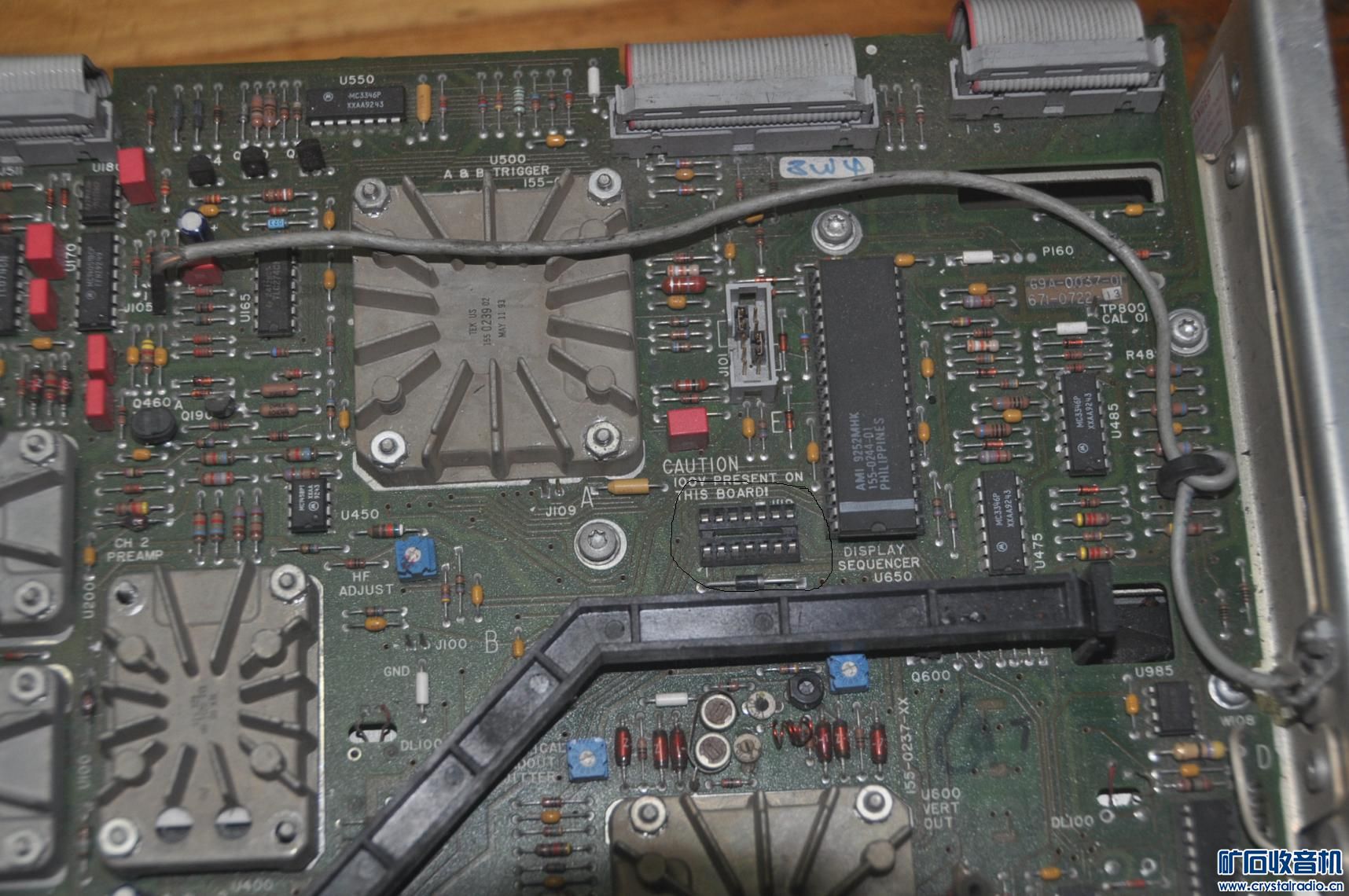

四 校准前准备，把P501接插件放到CAL位置，然后开机，如有错误，按面板A/B TRIG钮进入，热机20分钟。

xtz-01

五  检查电源
1。设置示波器如下：
  VERTICAL VOLTS/DIV
CH2                     100mv
CH 3 and CH 4            100mV
CH 1 and CH 2 VAR        锁
VERTICAL MODE

CH 1        On
CH 2, CH 3, CH 4        Off
ADD, INVERT, and
BW LIMIT        Off
ALT/CHOP        ALT
VERTICAL POSITION
CH 1        Midrange  中
Input Coupling
CH 1 and CH 2        1 MO  DC

Horizontal
SEC/DIV        X-Y (knob in) （钮中）
SEC/DIV VAR        In detent      锁
POSITION        Midrange     中
TRIGGER
MODE        AUTO LVL
SOURCE        VERT
COUPLING        DC
SLOPE        + (plus)    （加）
LEVEL        Midrange    中
HOLDOFF        In detent     锁
Delta
△V and △t        Off (压和释放，直到读出显示消失)
INTENSITY        Visible display可见显示
READOUT INTENSITY        Visible display可见显示(CW from OFF)
SCALE ILLUM        Fully（充分） CCW
FOCUS        Defocused dot     聚焦点

xtz-01

测试J119电压值和纹波如下：
调节电压参考调整（ R1292 ）使数字万用表读数恰恰是10.00V，调整可以通过上方盖板一个洞。
表5-1电源电压和纹波公差

Power Supply        Test Point (+ Lead)          Reading                         Total p-p Ripple        P-P Ripple at Two Times Line Frequency
+ 10V                         J119-4                         +9.99 to +10.01             100 mV          1 mV
+ 87 V                         J119-8                         +85.26 to +88.74             80 mV                           5mV
+42.4 V                         J119-9                         +41.55 to +43.25             80 mV                           2mV
+ 15V                         J119-6                         + 14.775 to +15.225   15 mV                           11 mV
Digital +5 V         J119-2                         +4.85 to +5.15             150 mV          30 mV
Analog +5 V         J119-12                         +4.925 to +5.075             15 mV                          1 mV
-5V                         J119-5                         -4.965 to -5.035             15 mV                          1 mV
-8V                         J119-11                         -7.88 to -8.12             100 mV          1 mV
-15V                         J119-1                         -14.775 to -15.225      10 mV                          2mV

xtz-01

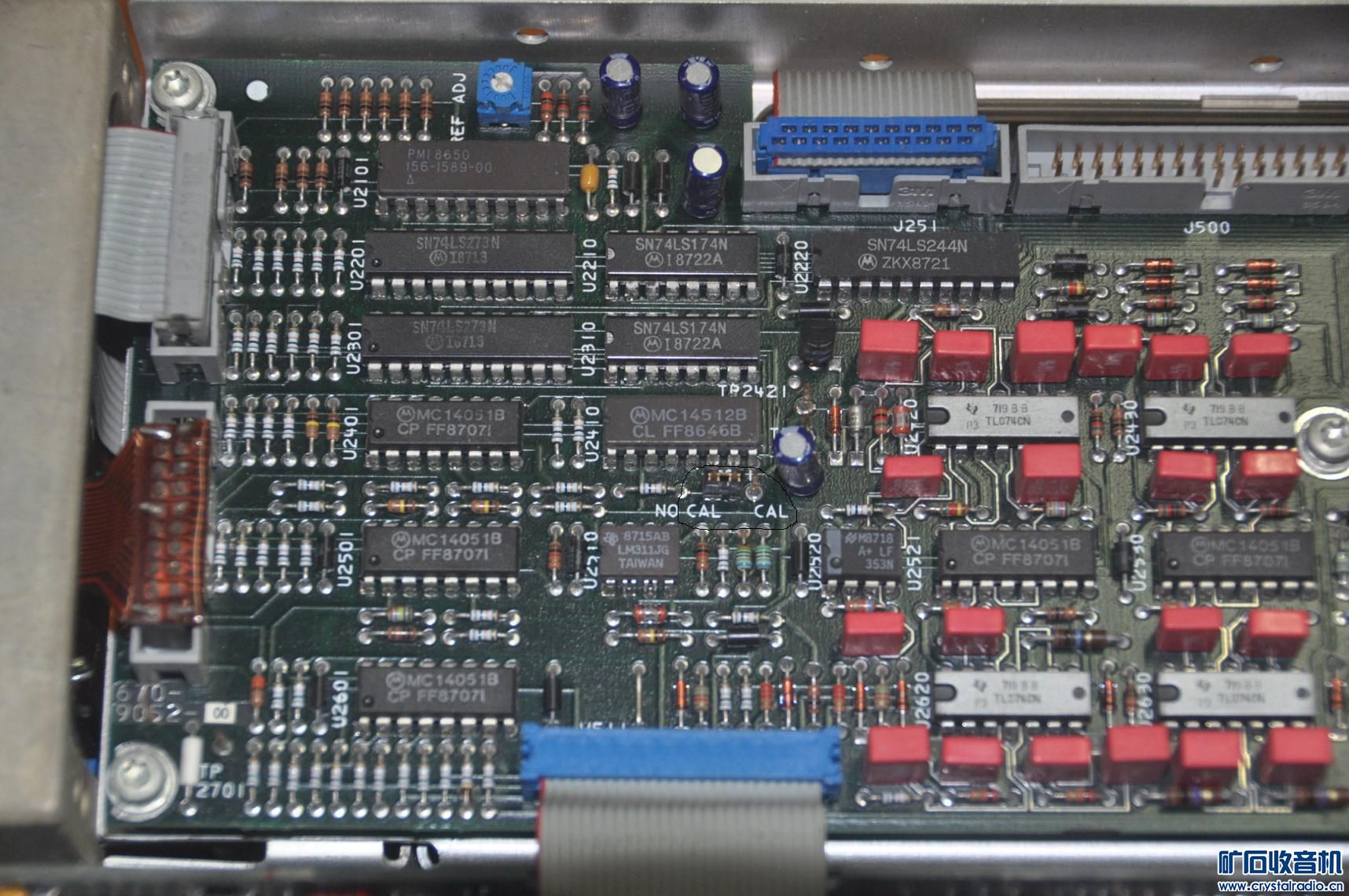

六  校准+/-1.25V(调整 R2010 ）
1。设：A SEC/DIV     100us
       △t           on（△t readout）
备注：
目的，这一步是使总范围的DAC输出电压（CCW和CW）等于2.5V
2．连接数字万用表-到地。连接+致引脚13 J119 （主板） 。
3。设定数字万用表测量直流电压约为1.5VDC 。
4。 逆时钟旋转△，数字万用表读数（约-1.250V） 。
5．顺时钟旋转△，直到数字万用表读数（约1.250V） 。
6．4-5项绝对值（约2.500V） 。
7．从2.500V，然后分成两个。
8．调整DAC（ R2010），
9．重复的4至8获得总数模转换器输出范围2.500V

xtz-01

七  CAL08调整程序
1 。调整网格偏压（ R1878 ）
a. 同时按下△V，△t和SLOPE三个按钮在大约一秒钟，然后释放他们。
b。检查显示： “ DIAGNSTIC 。PUSH A / B   TRIG  TO  EXIT
c.  按MOPE 钮, 滚动到CAL08.
d. 按  COUPLING上按钮来启动程序.屏幕出现一条点线和一个亮点，调节ch1，ch2的POSITION钮，使亮点回到屏幕中央。
e． 标尺照明度关闭（前面板） ，CCW（OFF）
f．调节网格偏差（Grid Bias）（ R1878 ）得到一个微微亮的点。
g。调节ch1，ch2的POSITION钮，使亮点回到屏幕中央。
h．．按 COUPLING按钮，前进到下一个步骤。
               2。检查网格偏压调整
a． 标尺照明度关闭（前面板） ，CCW（OFF）
b．中心出现一条水平线
c．调节亮度控制按钮（前面板INTENSITY）（OFF）
D．检查亮度是否能关闭，能关闭，正常。
E．按 COUPLING按钮，前进到下一个步骤，一值按回到CAL08。
