一步一步试探：玩具级 6 位半万用表 DIY 探讨@只有分辨率的 6 位半是可以的吗？

washu

前几天我在回一个 DIY 6.5 位万用表的帖子里提到，只有分辨率的话把一个 6.5 位表头接到路边买的 830 上也是可以的，但那样没有任何意义：不过既然说出话来了，最好还是自己试着做一下看看到底有什么后果比较好，也算是从理论和实测上看看，

1、如果用路边手持 3 位半的电路结构和对万用表的理解去做 6 位半会有什么后果
2、如果要做一个还算过得去的 6 位半需要怎么做

就好像上次基于 LTC2400 的 6 位半表头是我试制 6 位半电压源的阶段性副产品一样，这个也是我在测试评估 ADS1232 的时候蛋疼无聊想出来的毫无意义的测试，并且也只是随意随性就这么随便嘀咕了一下，可能会在未来的某个时候继续，也可能就此挖坑不管埋了，所以请勿期待。

还有不管结果如何，总之会做出一台还算过得去的 6 位半的可能性我想是 <0.01% 的，所以想要玩高位表的坛友还是建议买一台二手靠谱的商品 6 位半才是正途

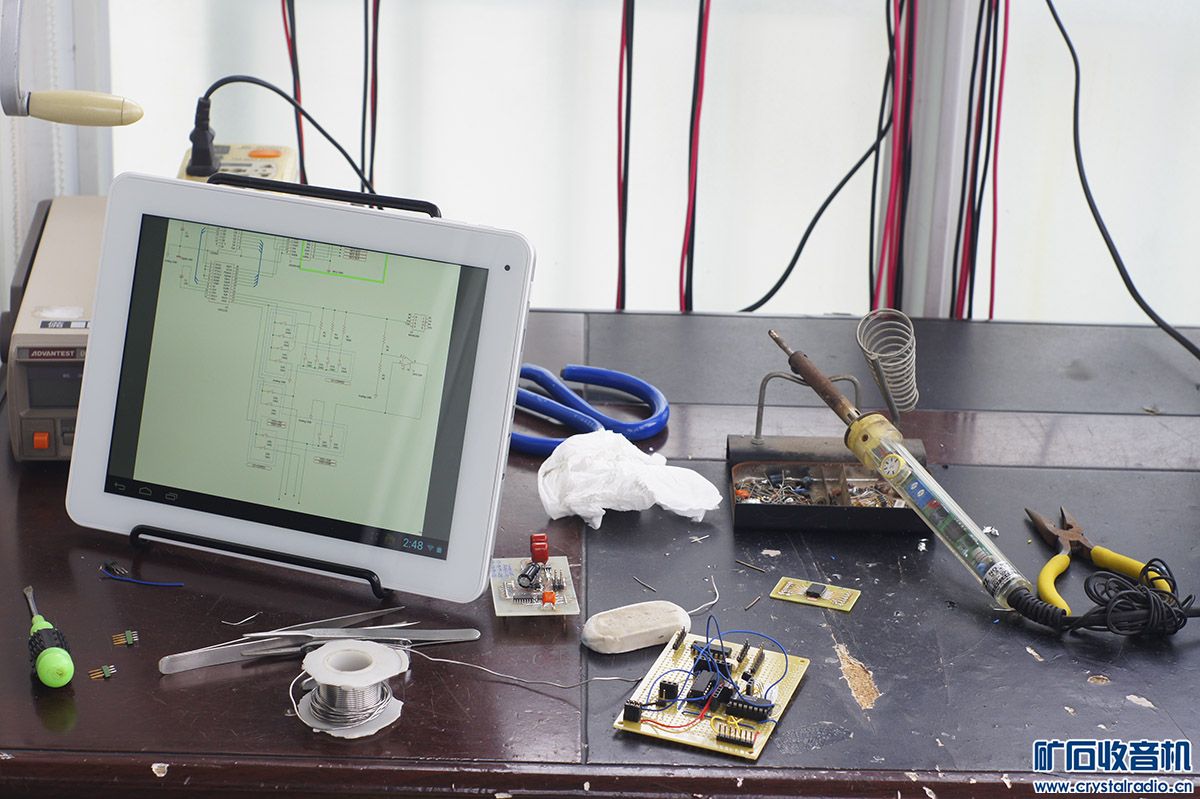

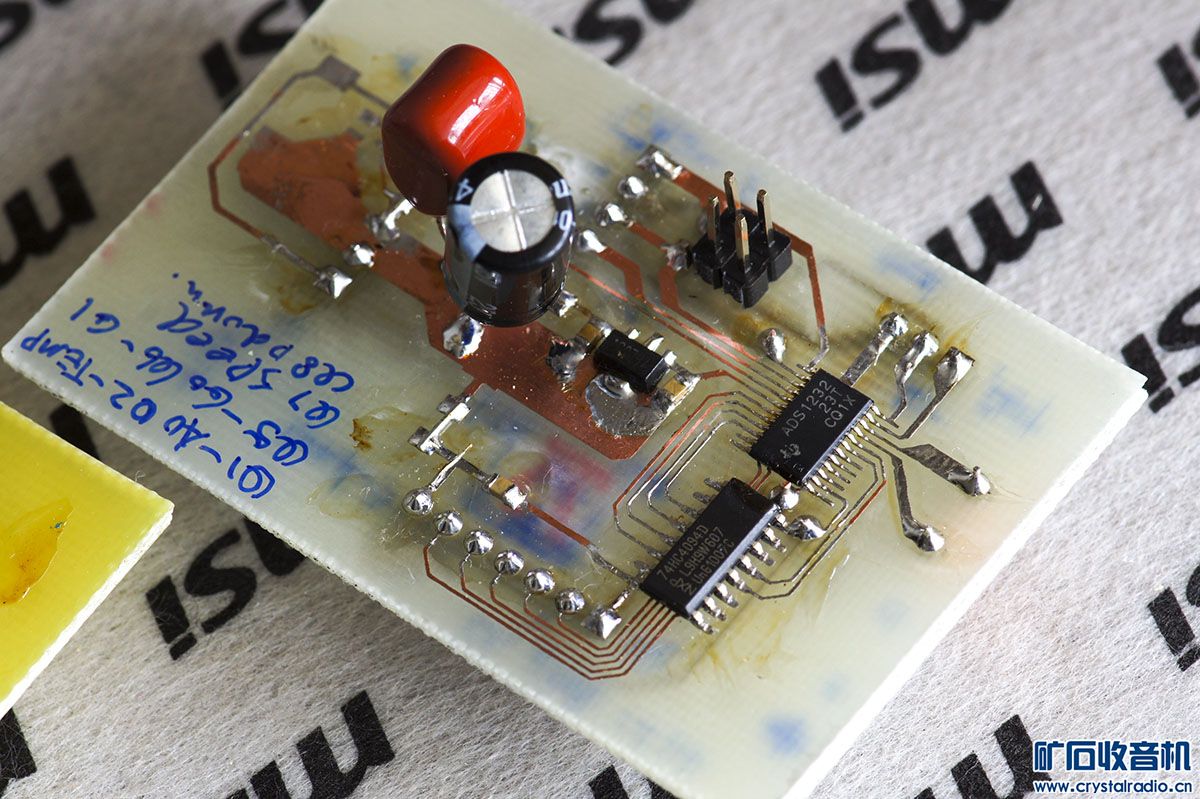

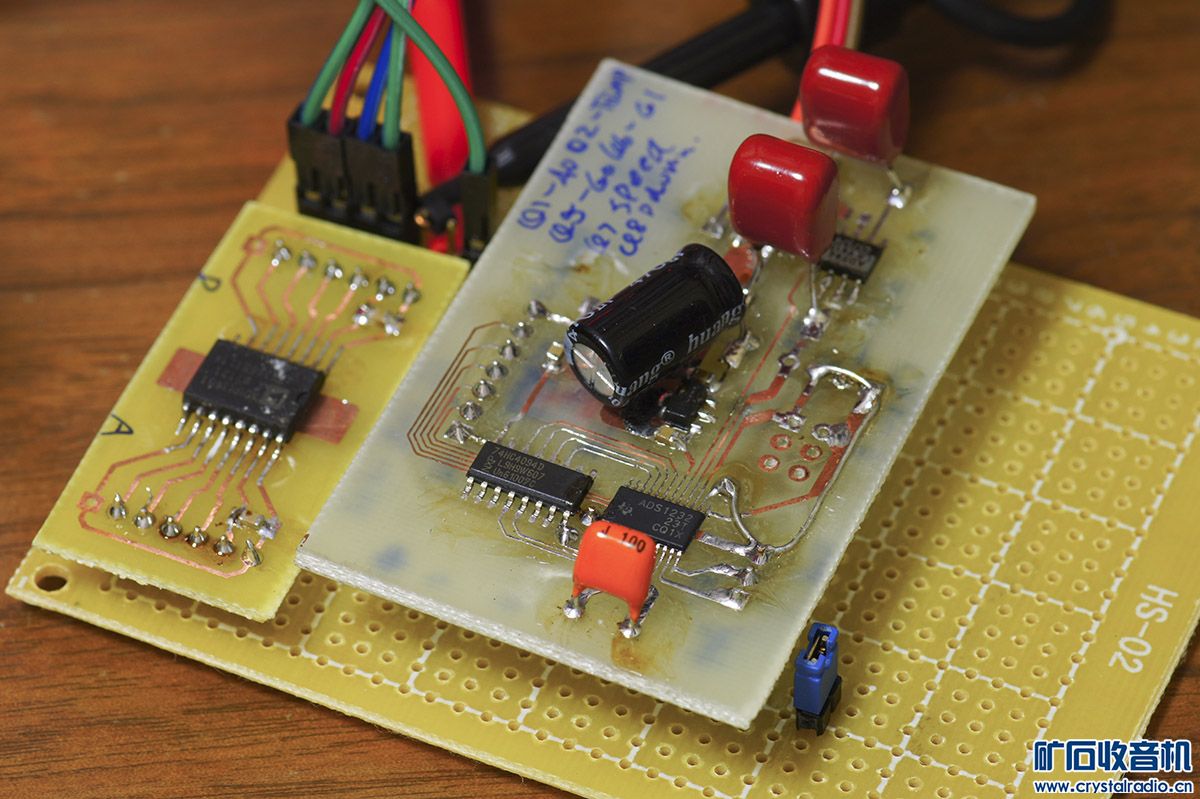

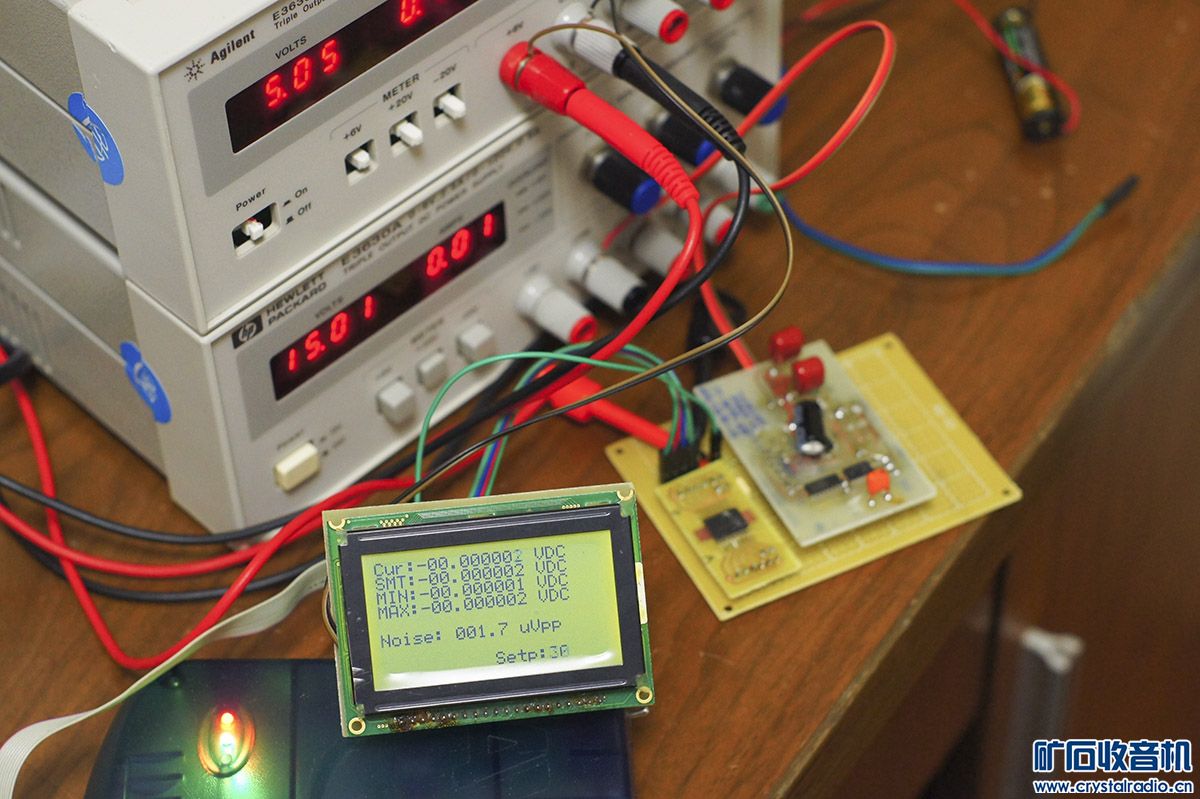

这是之前做的 ADS1232 测试板

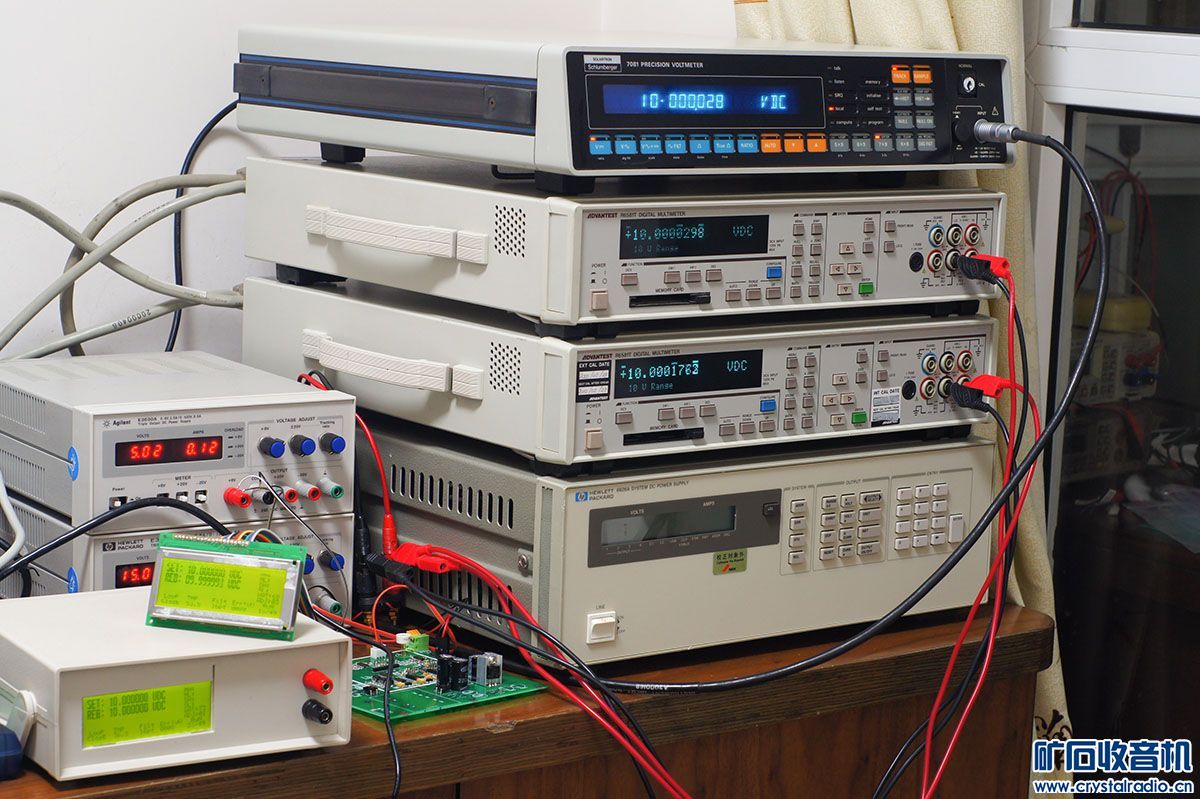

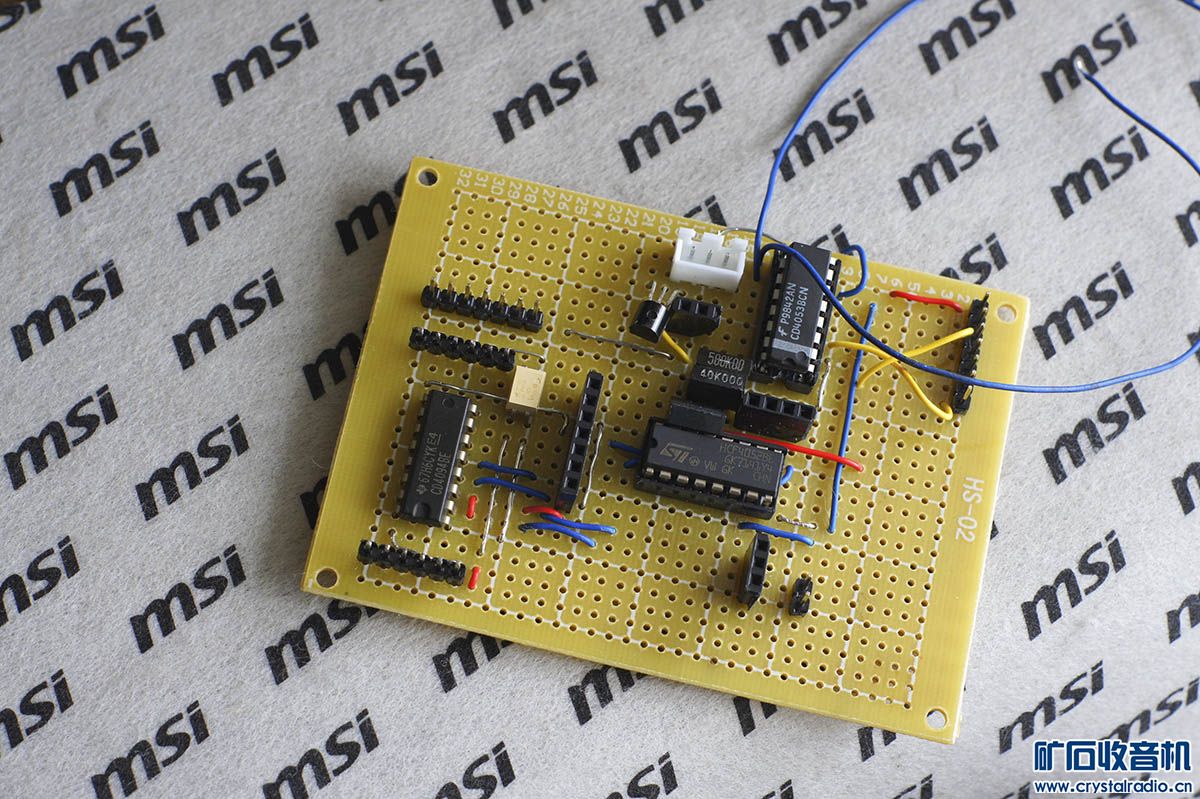

测试结果，还是很不错了，比 LTC2400 好很多，价格还便宜很多，加上前几天的回帖，我就蛋疼了，于是做了一块底板，而且故意用了路边手持 3 位半的代表，DT830 的电路结构唷 绝对不是高位台表的电路结构，连模拟开关都是最便宜的 CMOS 4000 型，只管便宜不管别的。

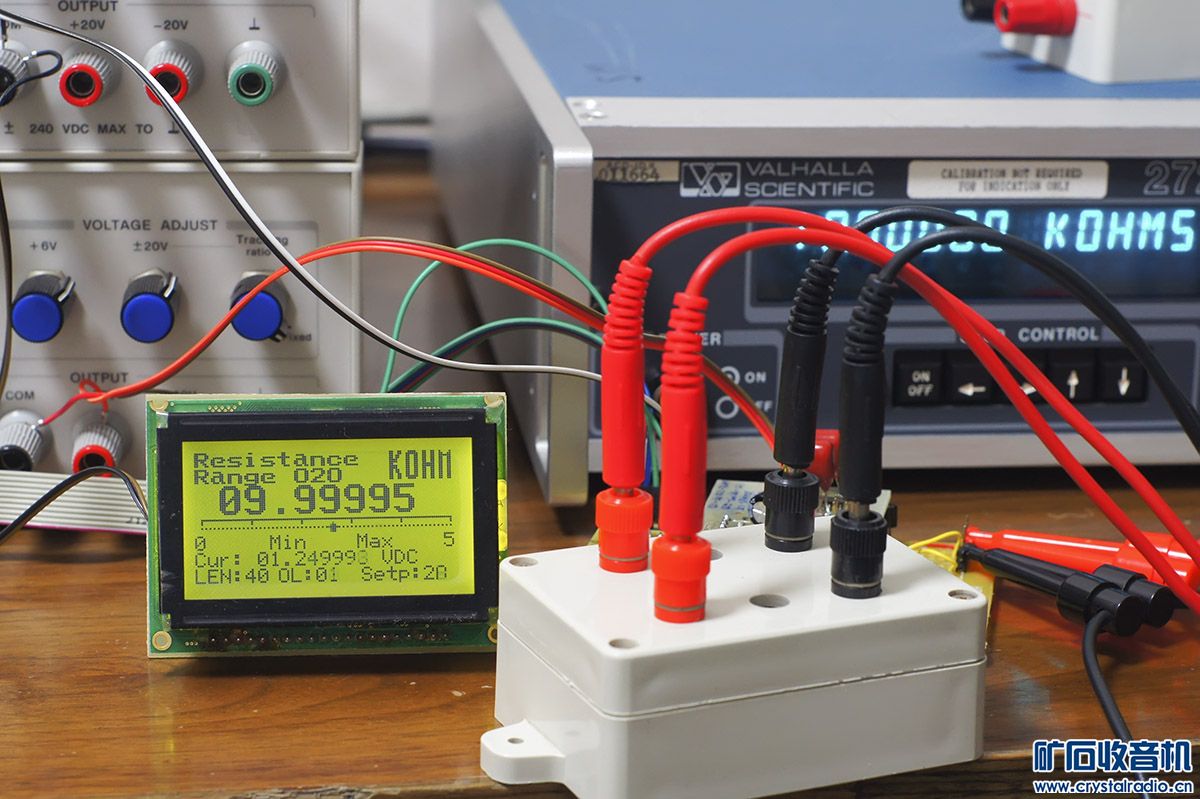

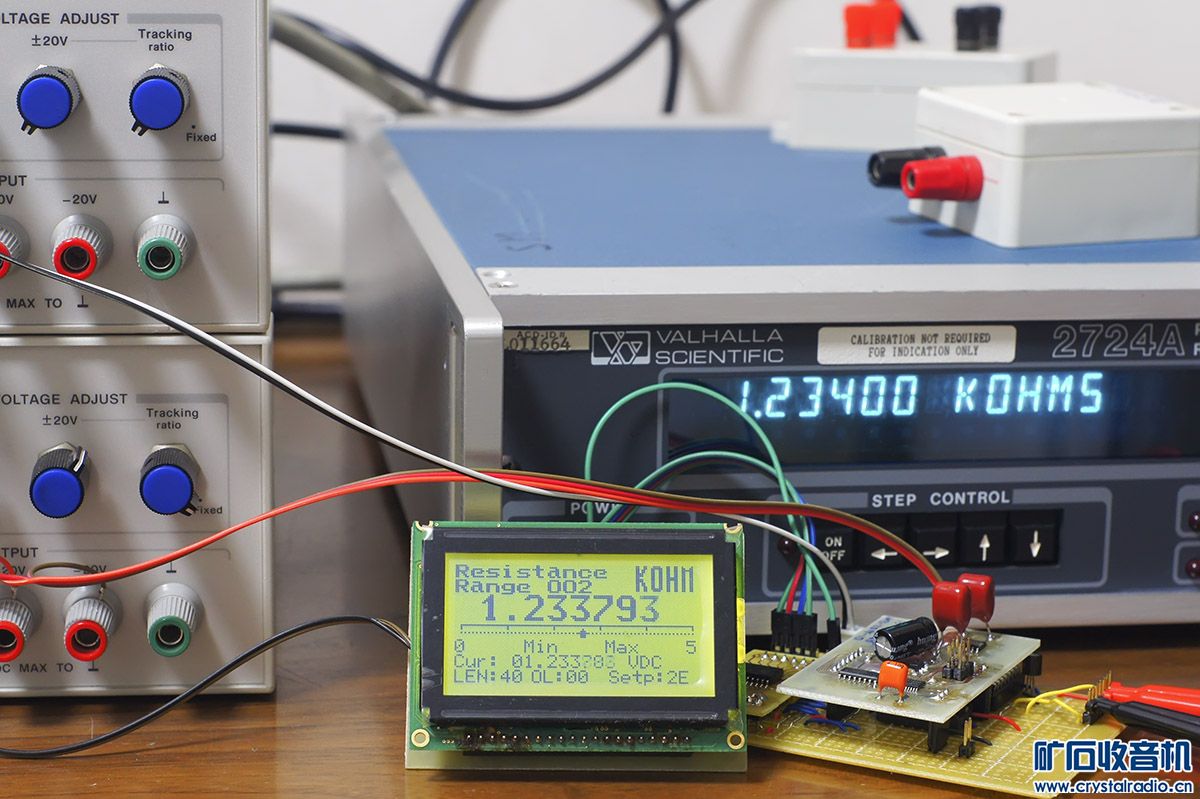

把最基础的直流电压和电阻给做上去了，别的还没做，因为只是测试，就只做了 3 个电阻量程，电压的量程也只有基本的 2.5V 而已。


今天到此为止，会不会有后续我也不知道，估计没有了吧

lht5631080

      其实，不管是否是玩具，至少我认为这是件值得尝试的事。大多数人手中是没有6位7位等高档万用表的，能够用常见价廉的器件做出高位仪表，这本身是有意义的，尤其是对没有深厚理论基础且手中大米又少的业余电子爱好者而言。
     这方面坛中几位大佬做的不错，如莆田许老师。对于业余爱好者而言，用普通元件DIY具有一定的功能和适当的精度的仪表，是乐趣也很实用。比如24位ADC，国内厂家用于称重的型号亦有不少，能不能做高分表？电压基准能不能用国产2DW？因为业余因为DIY，所以不一定非要追求成品表的指标，ppm对于业余爱好者而言，有点朦胧。
      能够用有限价值的器件做出接近商品的仪表，窃以为是DIY的精粹。希望如楼主这样的人，能够更多，做更多这样的尝试与指引。
     来矿坛，挖到不少金矿，有点许多许多年前看无线电与电子报的感觉。

washu

hnhuqiong 发表于 2013-2-12 16:13
楼主文章其实很多人应该在看，并且持支持态度。但解说和实验略显凌乱。

既然准备为坛友做高分辨表头，那 ...

因为之前反响不大，就没有进行什么太多的解说，或者说心思也懒得放在这边，主要嘀咕我的电压源去了：
http://www.crystalradio.cn/thread-367703-1-1.html

如果大家有兴趣，过完年回去我开始着手这个不靠谱的万用表设计

标定仪器的话，电压方面我有上面那个自制的 Voltage Generator，它是因为我用商品电压电流源 YOKOGAWA 7651 感到不满而着手自制的，性能全面超越 7651，可以信赖，此外我还有几台 8 位半万用表可以作为辅助仪器，因此勉强能对付这个设计。电阻方面前面貌似展示过我有一台 2724 标准电阻源。

nzkp

只能玩玩，精度上不去

其实不想走

楼主说下ADS1232比LTC2400好在哪里？

washu

其实不想走 发表于 2012-11-30 02:22
楼主说下ADS1232比LTC2400好在哪里？

速度快一些，噪声低一些，但 Offset Error Drift 和 Gain Error Drift 比 2400 大不少

yjygy

DIY 处处有高人啊  这个东西  我不会  去电子市场 花35买了一个

ldch

有时间就发发资料吧，不发，大家怎么照做啊

washu

ldch 发表于 2013-2-9 10:14
有时间就发发资料吧，不发，大家怎么照做啊

这个只是一个探讨，发现大家没啥兴趣就没有怎么继续   你要是有兴趣过完年回去我把兔子和源程序发给你也可以，程序只随便写了一点。

求是

这个六位半的表头
如果做一批在坛里卖
大概会是多少钱一块呢？

washu

求是 发表于 2013-2-9 11:23
这个六位半的表头
如果做一批在坛里卖
大概会是多少钱一块呢？

兄台可有兴趣发行？我以前发过一个基于 LTC2400 的 6 位半（0-5V）表头，一位热心网友发行了一阵子，售价 ￥95，没有什么人有兴趣，最后不了了之，甚为可惜。

这个基于 ADS1232 的表头，相对基于 LTC2400 的表头成抛开显示屏的话本可以略低一些，此外一些变化是
                本表头（ADS1232）                以前的表头（LTC2400）
输入范围                -2.5V ~ +2.5V                        0-5V
输入阻抗                较高                                很低
输入通道                两个                                一个
差分数入                可以                                不可以

较高的输入阻抗意味着可以直接用分压电阻扩展为更高电压的输入范围，差分输入意味着可以用简单的比例法扩展电阻测量，两个输入通道更方便扩展电流表（ADS1232 带片内 1、2、64、128 PGA）或其它第三方测量功能，因此 1232 表头比 2400 表头更具实用性。

成本分析
IC                        掏包零售价
ADS1232                        ￥13                        24bit ADC
LT1236*                        ￥10                        5V REF 5ppm、0.05%
ATMega8                        ￥5                        8bit MCU
Display                        ￥15                        LCD 12864（KS0108）
*Display                ￥4                        2x4dig LED

其中，电压基准 LT1236（LTC6655/REF195...）可以使用廉价的拆机 AD856 进一步降低制造成本（性能的影响很小），如果使用点阵 LCD 提供友好的界面，其实主要是这个屏的成本高，否则总体成本并不高，你看看怎么样？
