诺基亚NOKIA AC-4E充电器拆解及诺基亚充电器简单识别方法

moontree

近期拆了一个不太多见的诺基亚AC-4E充电器，欧规插头，输出为DC2.0小圆头；AC 100—240V宽电压输入，输出：DC5.0V，890mA；实测输出：电压：6.25V（诺基亚线充实际输出电压一般在6V-7.5V之间），最大输出电流890mA；做工不错，用料也算可以，发帖共享！

诺基亚NOKIA AC-4E充电器


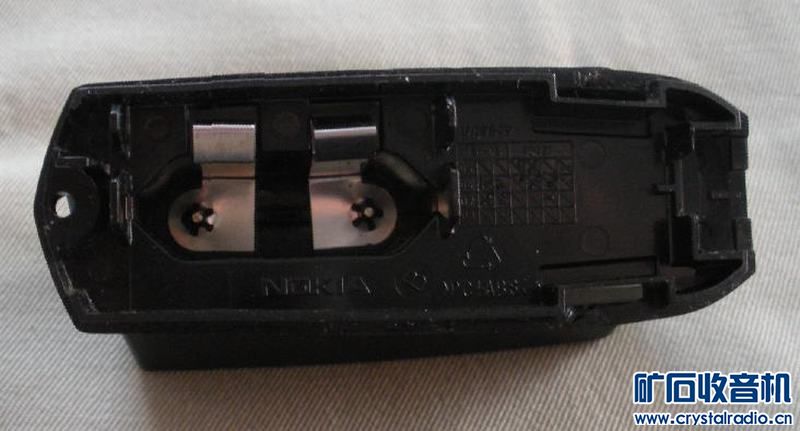

底壳，欧规插头，铜材质


与电路板采用的插接式连接，簧片弹性很好，接触比较牢固

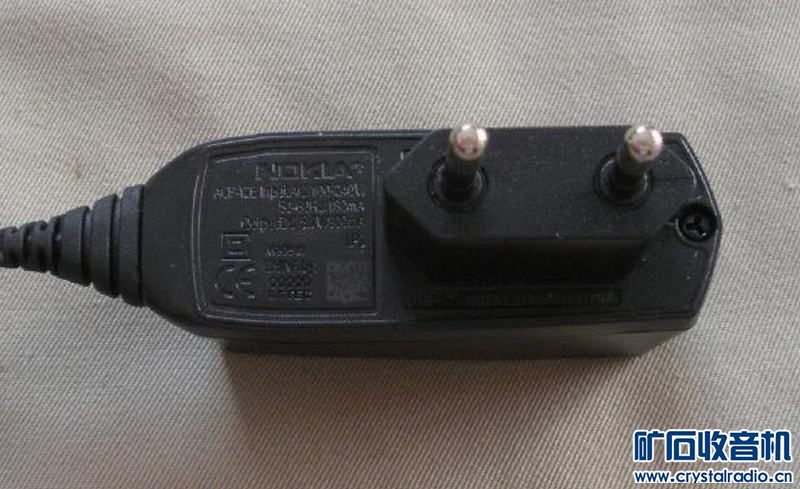

AC-4E充电器参数，输入：AC 100—240V，50—60Hz，150mA；输出：DC 5.0V，890mA；实测输出：电压：6.25V，最大电流：890mA

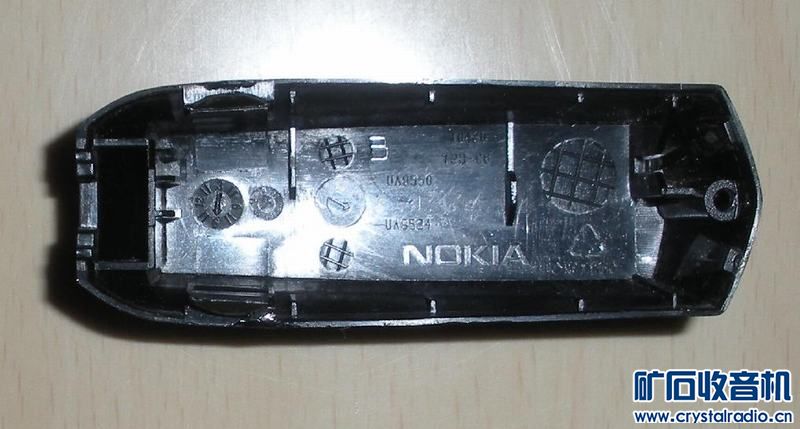

顶壳，壳内标识：外壳材质为PC+ABS，很有弹性，非山寨货可比，使用1颗内六角螺丝加2个卡位固定

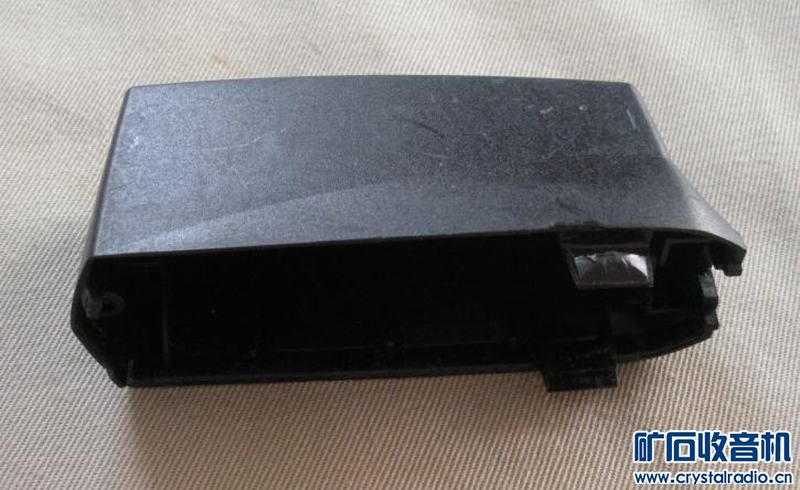

顶壳固定卡位




外壳生产日期：2007年9月


电路板正面，采用的是AC-4、ACP-12通用的公版PCB










输出线使用的是24AWG铜质线，和0.5mm线径网线的对比图（左边网线，右边输出线）


电路板背面，用料还可以，焊点十分亮，卡片机拍的，效果不好


电路板生产日期：3707—2007年第37周（10月第1周）

附：诺基亚手机充电器常见代工厂家有：
飞煌世亚FWHK、雅达Astec、塞尔康Salcomp、伟创力Flextronics、比亚迪BYD、飞宏Phihong。

附：诺基亚充电器简单识别方法
简单识别诺基亚手机充电器真假，可采用一掂、二看、三吸、四拆的方法，具体说明如下：
1、一掂
充电器放在手里掂一掂；真的用料比较足，会感到比较有分量；山寨的，一般比较轻；所以有些山寨电源会在电源里面加螺母之类的充重物；
2、二看
看铭牌；真的印刷比较精致、清晰，尤其上面的那串代码，是二次工艺的，有层次感，代码前面较长的数字是类似手机的串号的标志码，不相同；分号后面的是地区代码，针对地区的唯一代码。假的一般是一次成型的，代码相同，印刷模糊；
3、三吸
可以借助磁铁，真的一般使用的铜质材料，铜插头、铜线，磁铁吸不住；假的，大多采用铁质材料，节省成本，磁铁吸得住；现在部分代工厂家，为了节省成本，也有使用铁质插头的，可参考其它识别方法；
4、四拆
把充电器拆开，看看具体做工；先看外壳，真的外壳一般采用PC+ABS材料，有弹性；而假的外壳多采用回收塑料加工而成，很脆。再看电路板，真的一般电路板上有贴片元件、IC，且两面都有元件，变压器缠绕黄带，焊点比较饱满、美观；电路板颜色多为黄、绿、橙棕色。假的一般单面有元件，很少使用贴片元件，电路板颜色大多是深棕色。

注：这种充电器识别方法，还可用于其它品牌的开关电源！以上观点，仅供参考，抛砖引玉，欢迎探讨！

moontree

山寨诺基亚NOKIA ACP-12E


山寨诺基亚NOKIA ACP-12E，使用一颗Y型螺丝固定


顶壳，壳体较厚，但采用回收塑料加工而成，很脆，固定螺丝处已裂开，左边输出端的螺丝柱没有上螺丝，直接粘在底壳上；壳内的标识模糊不清


底壳，与电路板采用焊接连接方式


电路板正面




电路板背面
