维修uc384x系列芯片的开关电源的经验

long_7356 · 发表于 2012-10-25 07:41:20

本帖最后由 long_7356 于 2012-10-25 08:10 编辑

现在越来越多开关电源使用uc384x系列芯片，在进行这类开关电源维修过程中，经常会遇到由于故障引起的uc384x芯片不能正常工作，这样我们可以用以下简单方法来排除故障。
修理这类开关电源首先要检查的是7脚有没有14v以上电压，因为我们在维修中发现有很大的比较是启动电阻烧坏，7脚没有启动电压，开关电源不启动没有输出电压。在维修时5、7的电阻为零时，表明这个芯片已经被击穿了。VD1被击穿时，7脚的电压也会达不到启动的要求14v以上。如果7脚有电压我们就按以下方法处理。

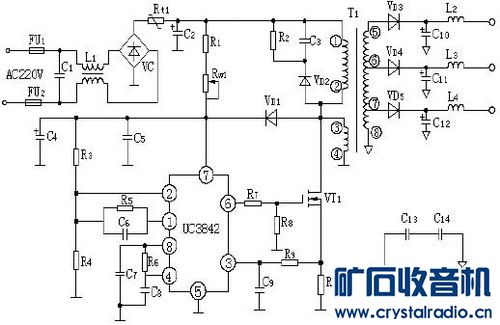

uc384x芯片开关电源，实际就是一个用uc384x芯片构成的PWM脉宽调制振动电路，再加后级电子功率开关（一般是三极管/场效应管）和变压器组合成开关电源。这样我们可以把前级振动电路和后级功率开关，变压器分开检查。先检查前级（可以把后级断开），在uc384x的7脚输入一个14~17v电压（有一些振动电路是14v启动振振荡，有一些是17v才振荡），此时检查8脚有2~5v电源时证明前级工作正常。再来检查后级，把后级接上，通电如果此时输出有通-断-通的现象，那是开关电源输出负载有短路，如果什么都没有的话，要检查功率管，变压器和保护短路，慢慢一个一个检查，直到排除故障。
uc384x系列芯片正常工作时主要引脚电压列于下面：（关键点是7,8脚）
1Pin：1.5V
2Pin：2.5V
6Pin：1.0V
7Pin：14.~17V
8Pin：2~5v

无烟男人 · 发表于 2012-10-25 10:38:51

其实384X系列的开关电源很好修。

lxc6258 · 发表于 2012-10-25 12:15:41

本帖最后由 MABOWEN 于 2017-11-3 08:28 编辑

好资料谢谢楼主。还有3525维修资料

hntc123 · 发表于 2012-10-25 17:57:21

有用有帮助

世外桃源 · 发表于 2012-10-25 18:14:02

8Pin是稳压5v输出的

long_7356 · 发表于 2012-10-25 19:48:27

世外桃源发表于 2012-10-25 18:14
8Pin是稳压5v输出的

资料上的参数是指5v，但是实际上不是。要不你修一千个这个开关电源试试，就知道实际的情况啦

ww007 · 发表于 2012-10-25 20:49:16

收了。。。谢谢班长。。

世外桃源 · 发表于 2012-10-25 22:36:59

long_7356 发表于 2012-10-25 19:48
资料上的参数是指5v，但是实际上不是。要不你修一千个这个开关电源试试，就知道实际的情况啦

我只看到电动车充电器上面的确是5V，另外开关电源没看到。

我爱通信 · 发表于 2012-10-25 22:45:20

3842维修经验谢谢班长。。

hxz102 · 发表于 2012-10-25 23:47:09

现在3842的开关电源遍地都是，楼主做了件好事啊！

diya06 · 发表于 2012-10-28 19:45:46

受教了，收藏，谢谢。

苏北明珠 · 发表于 2012-11-3 16:19:27

谢谢了，我的电动车充电器坏了正好用上。

liupeng420 · 发表于 2012-11-4 07:25:21

问下3842坏了能不能用3845替换呢？

马到功成 · 发表于 2012-11-4 07:38:11

最好不要用，参数不同，3845一般用于DC-DC,

/ty岚乔 · 发表于 2012-11-4 16:39:18

帮楼主完善一下资料

UC3842的中文资料.part1.rar (350 KB, 下载次数: 678)

UC3842的中文资料.part2.rar (350 KB, 下载次数: 555)

UC3842的中文资料.part3.rar (350 KB, 下载次数: 534)

UC3842的中文资料.part4.rar (350 KB, 下载次数: 497)

UC3842的中文资料.part5.rar (192.46 KB, 下载次数: 569)
