【这里仅介绍电容三点式震荡器的电路组成以及定性的简单介绍其工作原理，不涉及定量分析。理由有二：
定性有理利于初学者入门，定量是进一步提高的问题，需要者可以自行找资料阅读。】
振荡器的基本构成有三部分：放大器、选频电路和正反馈电路。
电容反馈三点式LC振荡器又称为考毕兹(Colpitts)振荡器，就是振荡器之一，是一种应用十分广泛的振荡电路，如下图所示：
这里，三极管VT以及偏置电路与负载电路等构成放大器，电容器C1与C2和电感L组成选频回路，C2就是正反馈电路。

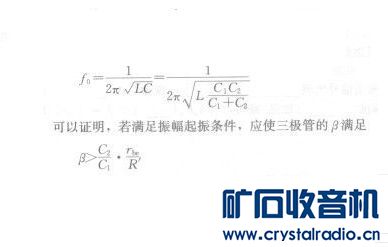

图 (a)中，C1、C2串联再与L组成并联谐振回路，作为放大器的交流负载，RB1、Rb2为放大器分压式直流偏置电阻，RC为直流负载电阻，并提供给直流通路，RE为发射极负反馈电阻，Ce是射极旁路电容，C3是耦合电容，用于防止电源Vcc经电感与基极接通。图3(b)是其交流等效电路。由图可见，反馈电压取自电容C2上的电压，交流时并联谐振回路的三个端点相当于分别与三极管的三个电极相连，因此称为电容反馈三点式LC振荡器。 假设图3(a)中A点处断开，加上输入电压UI利用瞬时极性法不难分析在回路诣振频率上，反馈信号Uf与输入电压UI同相，满足振荡的相位平衡条件。电路的振荡频率近似等于谐振回路的谐振频率，即
