准备绕双C型单端输出变压器（图片陆续上传）

othman

准备用双C型铁芯绕一对3.5K单端输出变压器，次级输出：0-5-8欧；单C铁芯规格：CD16X32X50.两付铁芯并作一付。初步计算初级用0.33mm的QZ-2型漆包线，一线到底绕发；次级用0.63mm的QZ-2型漆包线四线并绕，漆包线为多年前留下的昆明电缆厂出品的云珠牌出口线。层间用0.05mm的电缆纸绝缘；组间用两层0.08mm的电缆纸夹一层0.1mm的2210型黄蜡绸绝缘。先用废旧环氧树脂板做绕线骨架。

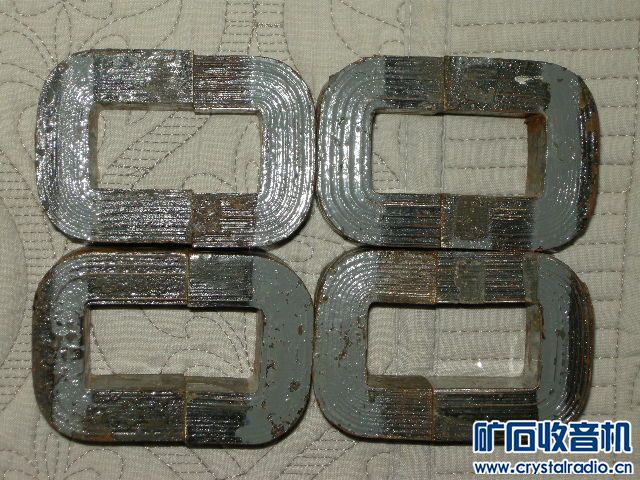

铁芯如图：

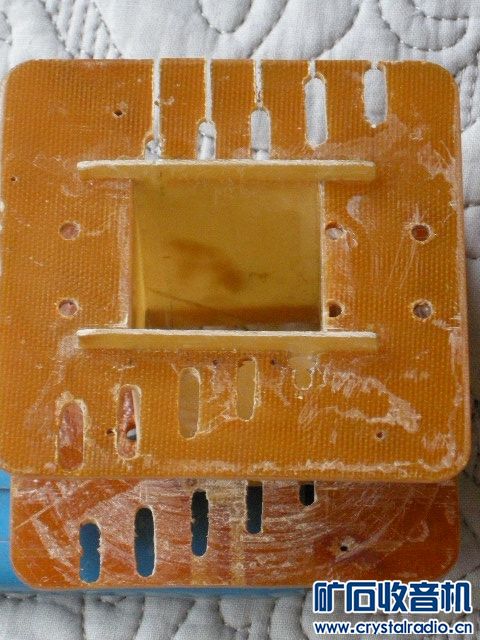

做好的线包骨架，骨架内尺寸：绕线面宽度48mm；最大绕线厚度24mm.



漆包线商标：

海河

做单端的话，记得要在上下两瓣铁心中间 垫点纸，让它有一定的气息，防止磁饱和

572670430

可以做输出变压器，要有空气隙，效果不错

山东激光

CD16X32X50铁芯单副的功率都达到90W了，做单端3.5K，管子只有6P3P，EL34，300B，FU-7，这些管子，貌似最大功率的也就是300B了，上述管子使用50W的铁芯，就足够了，用一副CD16X32X50就足够了，使用双C的，有些浪费了。我的300B就使用CD16X32X40单C绕制的，声音也非常不错的与在网络上购买的100W铁芯绕制的输出，没有区别（变压器牌子不变说出了，防止广告嫌疑）。所以，使用一副铁芯，足够了（单C就是要多绕一个线包）

lfj

做过单C的单端牛，感觉声音不如E牛饱满，个人感觉

jiedamotuo

做单端的话，记得要在上下两瓣铁心中间 垫点纸，让它有一定的气息，防止磁饱和

请问版主这个气隙需要多大？0.几mm?另外我用舌宽25mm叠厚35mm的片子（0。35)0.32mm的漆包线绕了2800匝做807的单端扼流圈，不知道这个电感量够不够？气隙该留多大？

云南

铁心不错！线也不错. 等待楼主出成品.

othman

海河 发表于 2012-10-15 21:31
做单端的话，记得要在上下两瓣铁心中间 垫点纸，让它有一定的气息，防止磁饱和

好的！谢谢版主提醒！

othman

s054202 发表于 2012-10-15 22:53
骨架做的真好，

谢谢夸奖！

othman

572670430 发表于 2012-10-16 05:20
可以做输出变压器，要有空气隙，效果不错

是的！谢谢！

othman

山东激光 发表于 2012-10-16 08:40
CD16X32X50铁芯单副的功率都达到90W了，做单端3.5K，管子只有6P3P，EL34，300B，FU-7，这些管子，貌似最大功 ...

我还是喜欢大一些的铁心！截面再大也不如EI铁心的大！

othman

lfj 发表于 2012-10-16 09:30
做过单C的单端牛，感觉声音不如E牛饱满，个人感觉

那可能是初级砸数不够，造成声音偏薄，个人认为还要大大增加匝数。

othman

云南 发表于 2012-10-16 10:56
铁心不错！线也不错. 等待楼主出成品.

谢谢！这线比那些所谓进口线手感柔软，好多了！

othman

jiedamotuo 发表于 2012-10-16 10:42
请问版主这个气隙需要多大？0.几mm?另外我用舌宽25mm叠厚35mm的片子（0。35)0.32mm的漆包线绕了2800匝做 ...

这里有个公式气隙=IxN/800,公式中I为流过初级或者扼流圈的电流（单位为mA）；N为初级匝数或者扼流圈的匝数；如果使用的是EI型铁心，上述结果还要除以2。
