R-390A 怎样把 0.5 到 32 MHz 分成 32 个波段?
我们常见的旧全波收信机,多数是用可变电容器调谐,每个波段的频率范围以几何级数增长,例如 1 – 2,2 -4,4 -8,8 -16,16 – 32 MHz。可是 R-390A 却每 1 MHz 一个波段,而且频率是均匀的数字显示。面板中间的调谐大旋钮,要旋转整整 10 圈才从头到尾跑完 1 MHz。设计者如何做到这样细致的调谐呢?
让我们研究下面的方框简图。

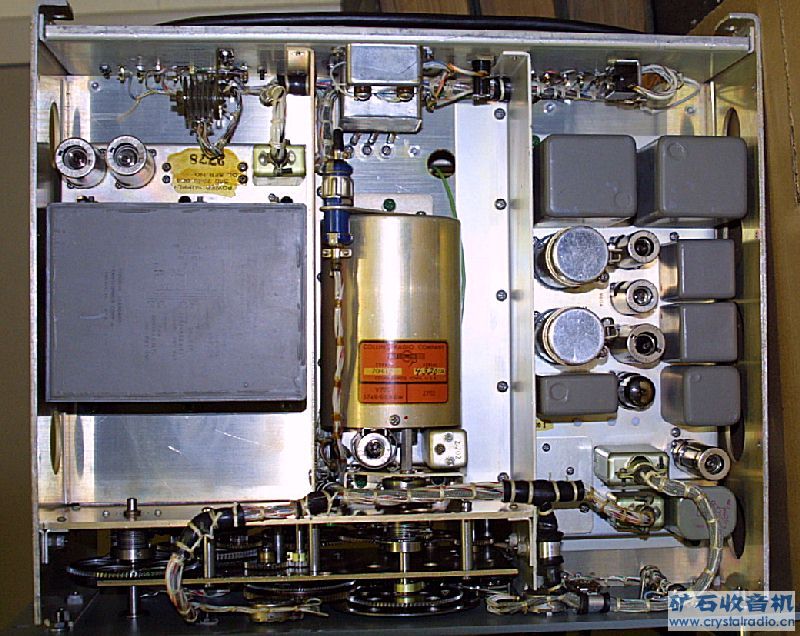

它是 R-390 的全机功能说明图。里面有五个虚线框,代表收信机的五个副底盘(组件)。另外有一个电源供应器副底盘(POWER SUPPLY SUBCHASSIS)不在这个方框图里。这五个组件是:

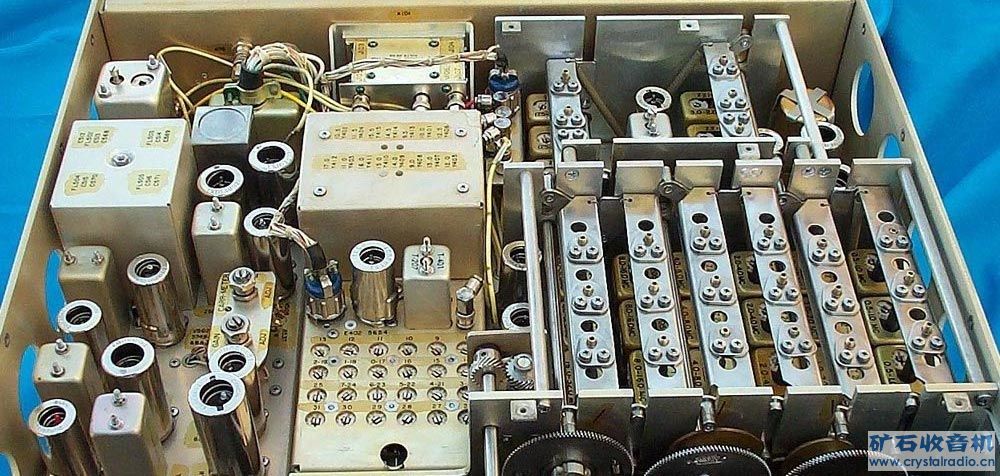

高频副底盘(RF SUBCHASSIS)
可变频率振荡器副底盘(VFO SUBCHASSIS)
第二晶体振荡器副底盘(2ND CRYSTAL OSC SUBCHASSIS)
中频副底盘(IF SUBCHASSIS)
音频副底盘(AF SUBCHASSIS)
图内的箭头指示信号的流程。Vxxx 代表电子管在电路图的编号。
频率为 0.5 到 32 MHz 的无线电信号从平衡或不平衡天线经过收信机天线继电器组件进入高频放大器(RF AMPL)。
当相关的发射机开始操作,或校准振荡器(CALIBRATION OSC)的信号接入高频放大器的时候,天线继电器自动切断天线输入并将它接地。
校准振荡器产生 100 KHz 信号和它的谐波,用于频率数字显示的校准。在 32 个波段内,校准的时候每隔 100 KHz 都出现它的校准信号。
经过高频放大之后,较低的四个波段(0.5 – 1,1 – 2,2 – 4,4 - 8 MHz),其输入频率信号进入第一混频器(1st MIXER)。较高的两个波段(8 – 16,16 - 32 MHz)的信号则跳过这一级直接进入第二混频器(2nd MIXER)。
第一晶体振荡器(1st CRYSTAL OSC)供给第一混频器固定的 17 MHz 信号。0.5 – 8 MHz 的外来信号和 17 MHz 的本地振荡信号作外差混频,结果可能得到从 17.5 到 25 MHz 的输出。
当调谐在 0.5 – 8 MHz 的四个波段时,第二混频器(2nd MIXER)从第一混频器输入信号。当调谐在 8 – 32 MHz 的两个波段时,第二混频器则直接从高频放大器输入信号。
第二晶体振荡器(2nd CRYSTAL OSC)里面有 15 个石英晶体,经过 32 档晶体选择开关的巧妙安排,产生全部 32个波段所需的每级相差 1 MHz 的固定震荡频率信号,输入到第二混频器。这些每级相差 1 MHz 的本地振荡信号经过一个6 档高频波段开关选择,和前面六个波段的输入信号混频,得到从 3 到 2 MHz 的输出信号,进入第三混频器(3rd MIXER)。

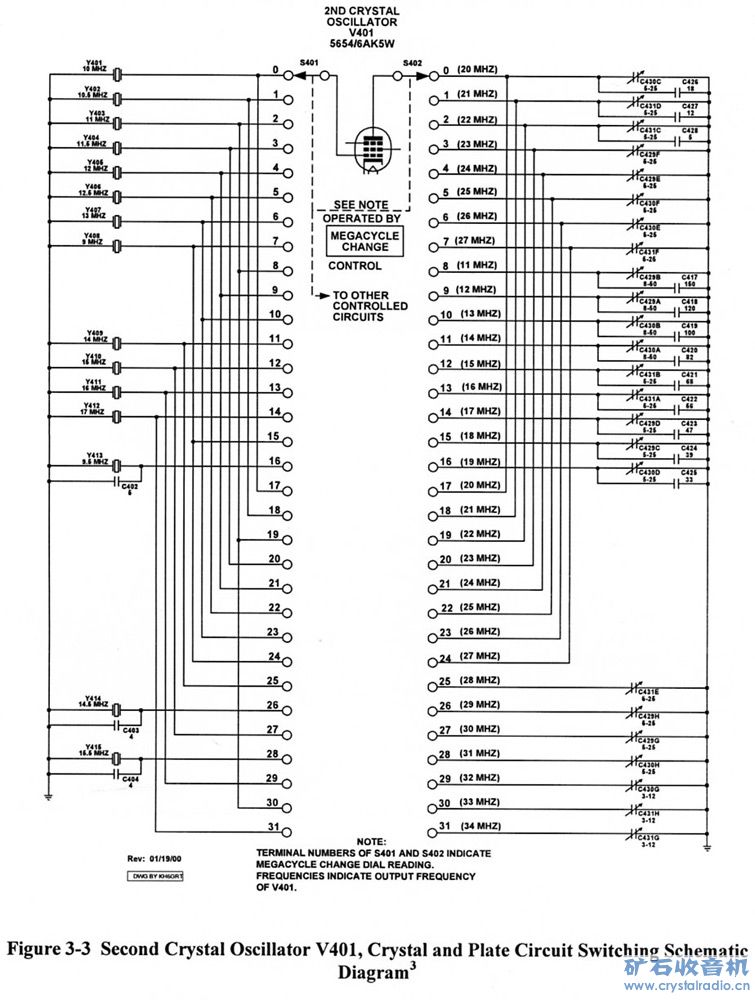

这是第二晶体振荡器的电路图:

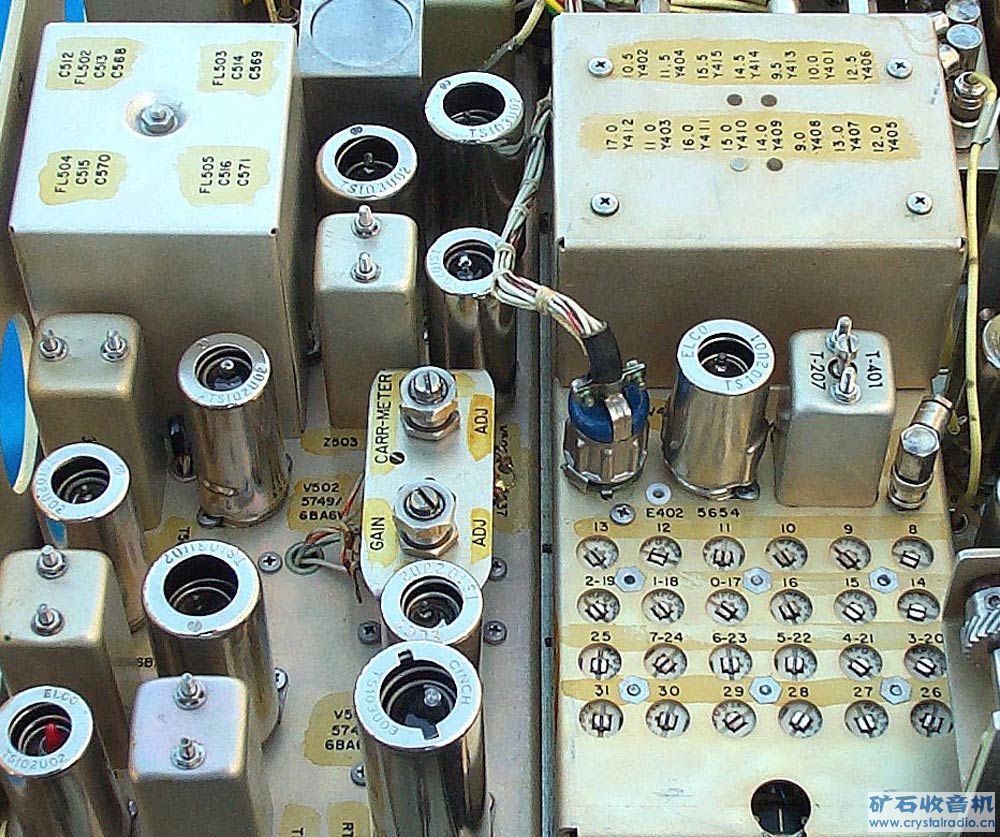

图中只有 15 个石英晶体( Y401 - Y415 ),它们的振荡频率从上到下依次是 10、10.5、11、11.5、12、12.5、13、9、14、15、16、17、9.5、14.5、15.5 MHz。
可变频率振荡器(VFO FREQ OSC,即前述的 PTO)产生 3.455 到 2.455 MHz 的本地振荡信号,注入第三混频器,和第二混频器 3 到 2 MHz 的输入信号混频,输出的信号便总是固定的 455 KHz。这个信号注入中频副底盘的四级中频放大器。
得到 455 KHz 的中频信号之后,信号流程就和一般的收信机差不多了。
第一中频放大器(1st IF AMPL)有一个晶体滤波器在它的输入电路,又有几个机械通带滤波器(MECH BP FILTERS)在它的输出电路。这些滤波器提供 6 级带宽选择(16、8、4、2、1 和 0.1 KC)。

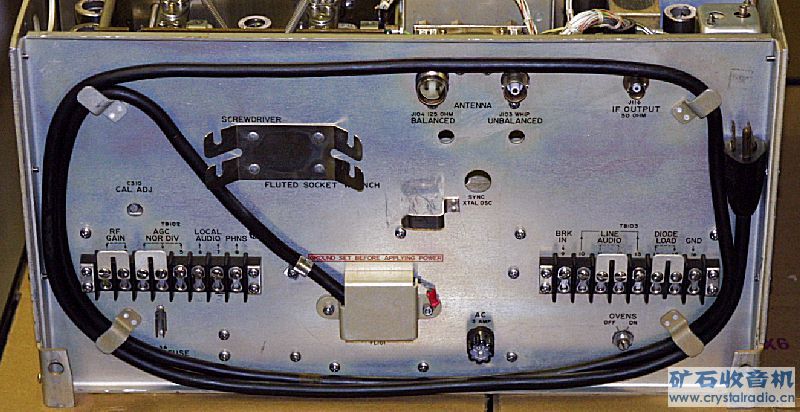

第二和第三中频放大器(2nd & 3rd IF AMPL)的输出接到中频阴极输出器(IF CATH FOLLOEWER),以便在机器的后盖板端口输出 455 KHz 中频为外接的单边带变换器设备使用,同时输出到自动增益控制中频放大器和检波器(AGC IF AMPL & RECT),配合一个自动增益控制时间常数电路(AGC TIME CONSTANT)产生 AGC 偏压,供给 V201 – V204 和 V501 –V503 等电子管所需的自动增益控制电压。
另一方面,第二和第三中频放大器(2nd & 3rd IF AMPL)的输出也接到第四中频放大器(4th IF AMPL),455 KHz 的信号放大之后输出到检波器(DETECTOR)。检波之后得到的音频信号通过可以调整的杂音限幅器(LIMITER)进入音频副底盘。此外,一个差拍振荡器(BEAT FREQ OSC,BFO)可以输出 452 – 458 KHz 的信号进入检波器,以便接收等幅波电报。
第一音频放大器(1st AF AMPL)可以根据需要,通过音频通带滤波器(AF BP FILTER)或直接把音频信号送到音频阴极输出器(AF CATH FOLLOWER)。
最后,音频阴极输出器分别接到本机音频放大器和输出(LOCAL AF AMPL & OUTPUT)组件,以及线音频放大器和输出(LINE AF AMPL & OUTPUT)组件,为本机的耳机、喇叭或线输出的远距离喇叭提供音频功率输出。
R-390A 的中频滤波器
R-390A 和 R-390 之间的主要区别之一,就是在 455 KC 中频系列里应用了机械滤波器。

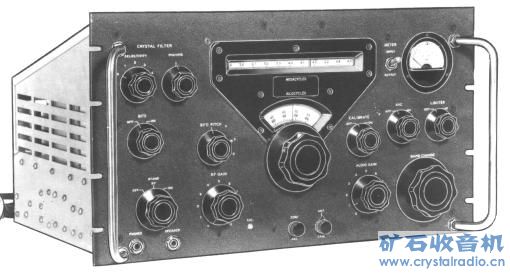

这种新型滤波器在很小的容器内提供出众的过滤特性。以前很多收信机例如 R-390 和 SP-600 通过一系列 L-C 滤波器完成若干通频带的选择。音频通过旧式 L-C 滤波器比机械滤波器有更好的表现,这主要是因为和机械滤波器比较,它们没有相位延迟。
新型的机械滤波器利用一系列能引起共振的小圆盘,以细线维系悬浮在滤波器的容器内。R-390A 配备了 4 个通频带分别为 2、4、8* 和 16 KC 的机械滤波器。0.1 和 1.0 KC 的窄带滤波则通过石英晶体滤波器配合 2 KC 机械滤波器完成。
(* 注:实际上所有版本的技术手册都指出,8 KC 机械滤波器的带宽规格是 11 KC)
机械滤波器的体积和花生式小九脚功率放大电子管差不多:
图 A 是机械滤波器的结构。
图 B 是普通调谐电路(Q =100,通频带 4500 Hz)与一个机械共振器(Q = 10000,通频带 45 Hz)的典型通带曲线比较。
