★Radiocom原创★FM 45- 870MHz/AM 520-1710KHz/全频段高灵敏二次变频接收机—技术篇

  [复制链接]

发表于 2012-10-12 10:51:46 | 显示全部楼层 |阅读模式
本帖最后由 炫彩 于 2012-10-13 20:13 编辑

炫彩It's me,网名Radiocom,爱生活、爱Radio。
原创首发作品,正在整理资料,持续编辑更新,敬请关注,共同探索。
《★Radiocom原创★FM 45- 870MHz/AM 520-1710KHz/全频段高灵敏二次变频接收机—欣赏篇》
《★Radiocom原创★FM 45- 870MHz/AM 520-1710KHz/全频段高灵敏二次变频接收机—技术篇》

原创FM 45- 870MHz、AM 520-1710KHz全频段高灵敏度二次变频接收机——技术篇

——Radiocom

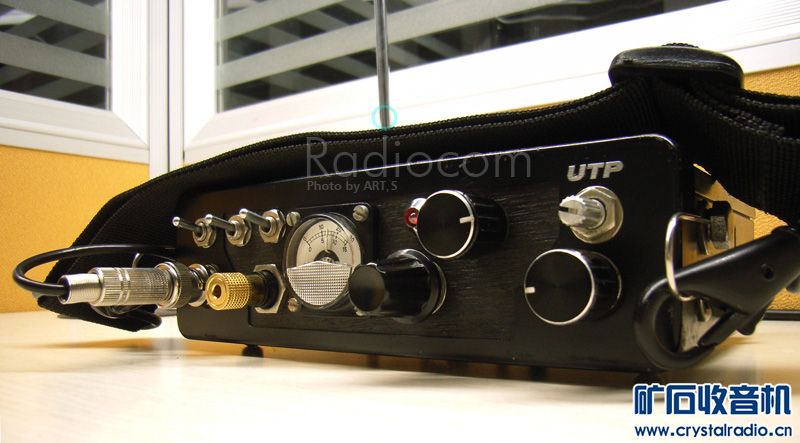

在《欣赏篇》中抛出了两部“用电视高频头制作的全频接收机”,展示了大量多角度的图片,目的只有一个——勾引你动手制作全频接收机。

“送人玫瑰手有余香”在分享技术的同时,一定会得到您的正反馈。如今已步入数码时代,利用九十年代的原型机加上今天的高科技,咱们从新走一回青春!推陈出新符合当今技术理念的高性能接收机。


一、超外差和二次变频

超外差技术问世以来,已广泛应用于收音机当中,将高放选择的信号频率与本振频率相减得到一个固定中频信号,中频信号频率相对较低,这样有利于做出稳定高增益的放大器,配合高性能滤波器选择性大幅提高,排除了带外干扰。然而在低中频的情况下抗镜像干扰能力差,提高中频虽可抑制镜像干扰,但中放容易自激选择性也不佳。这就有了二次变频的概念,一次变频使用高中频抑制镜像干扰,二次变频使用低中频提高增益和选择性。

紧随这个思路,有人提出了用电视高频头做二次变频接收机,曾在93年《实用电子文摘》第5期中看到过一篇文章(原始资料遗失了,憾!谁有别藏着),当时很受启发制作了第一部全频机。随后有了这样一个想法:就是利用成品接收机来接收电视机高频头输出的一次变频信号,将电路结构化零为整,模块化设计,不仅结构紧凑还可免去制作调试高频通道的麻烦......。

二、用电视机高频头 + 改频的车机电调高频头制作二次变频接收机

有想法就有动力,筹备模块器件——电视机高频头&车机电调高频头

全频接收机的输入端,使用了基于TDA5330T方案的全频道电视机高频头,作为高放和一次变频,具有低噪声、增益高的优点。电压增益在25db以上,这决定了整机的高灵敏度(与ICOM的全频接收机做过对比收听,本机WFM的接收灵敏度约为1.4uV)。

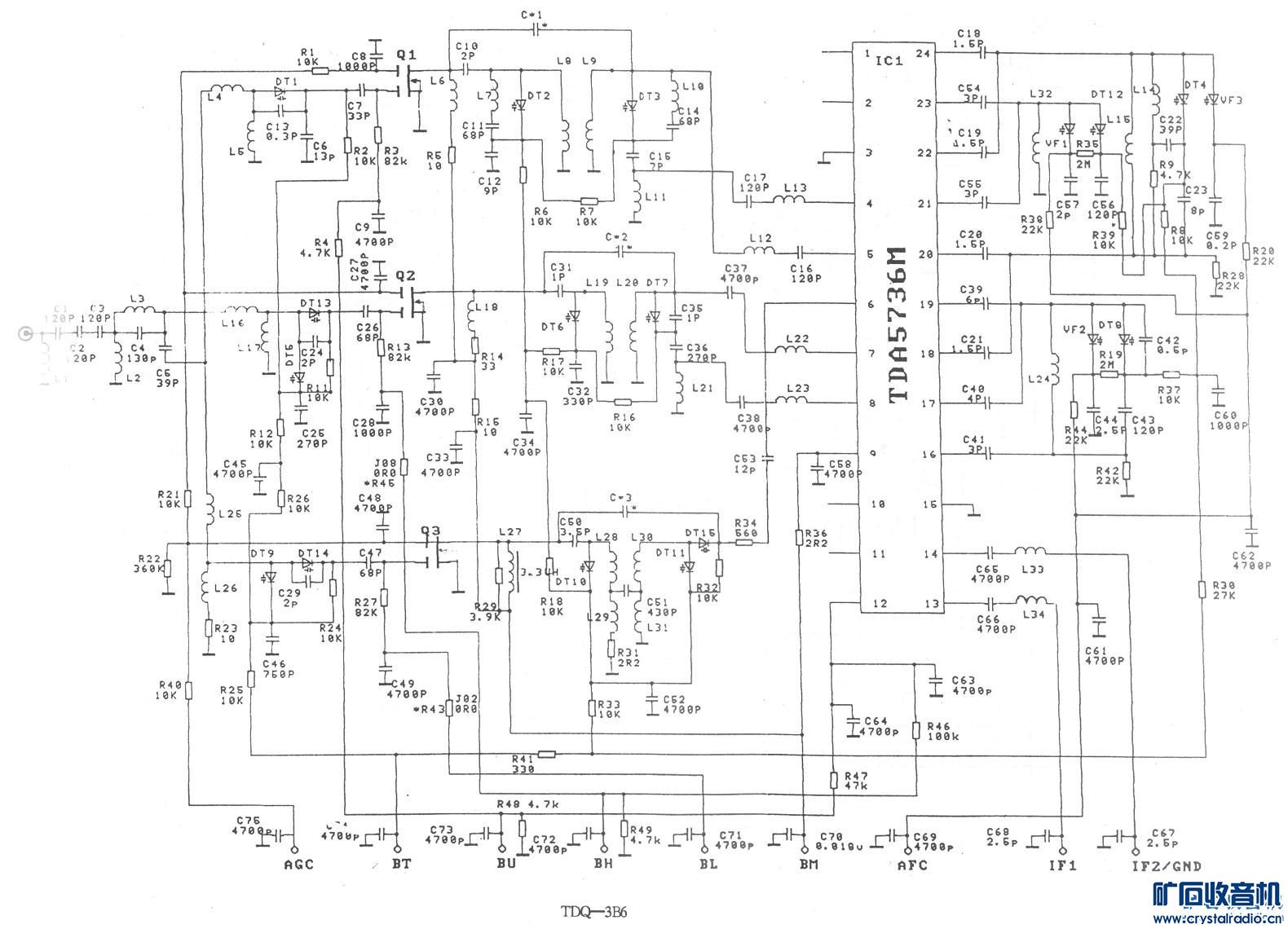

借用一下矿坛某网友的TDQ-3B6图纸,电路结构差不多。

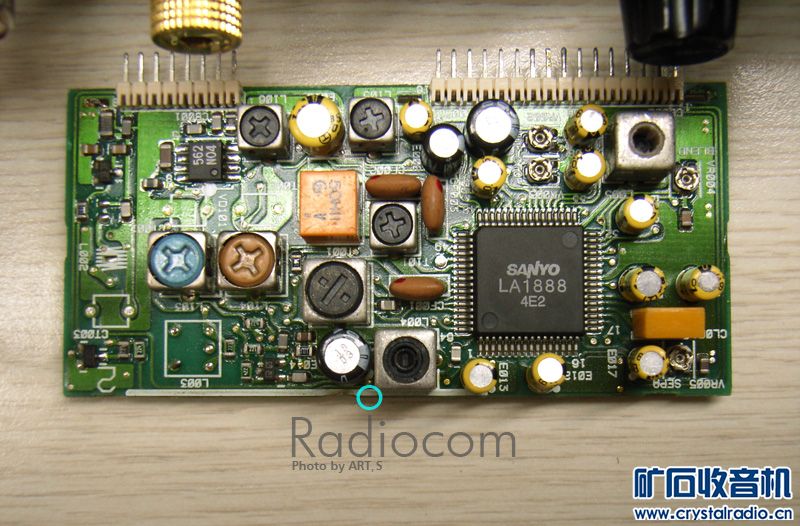

二次变频、FM鉴频、AM检波、立体声解调部分则由改制的阿尔派汽车音响高频头来接管,全部功能由一枚SANYO LA1888 高性能IC芯片一气呵成。





该款车机高频头结构紧凑,性能指标优异,但其接收频率在76~108MHz广播频段内,作二次变频接收(31.5~38MHz),频率范围不符合要求,改频是本制作的关键

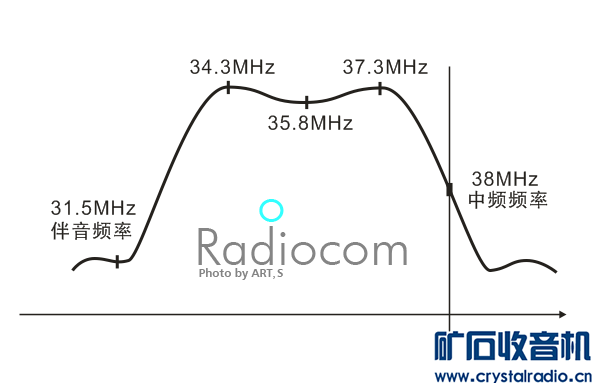

电视高频头是为接收图像信号而设计的,它输出的一次变频信号并非是中心频率为38MHz的窄带频谱,而是31.5~38MHz的宽频带信号。您会问,38MHz中频为什么不在幅频曲线的中心呢?因为全电视信号(含6.5MHz伴音)频谱很宽,调制后分布在载频左右的频谱总宽度约13MHz,若发射全部频谱十分浪费发射功率,也不利于接收,必须滤掉一半的频谱成分(中频38MHz频标右侧频谱被滤掉),类似短波的SSB单边带信号,属残留边带通信。在接收端为确保图像信号的接收质量且不被伴音干扰,电视高频头设计成参差调谐,满足6.5MHz带宽的同时还要对变频后的31.5MHz伴音频率和38MHz中频频率进行衰减(38MHz声表面滤波器的作用)。得到如下幅频特性曲线。


幅频特性曲线中34.3~37.3为幅度最高点,为使整机具有高灵敏度,二次变频的接收频率应在34.3~37.3MHz间选择。本机设定34.3MHz为二次接收频率,汽车高频头的中频是10.7MHz,则本振频率f=34.3+10.7=45MHz。若接收频率设定37.3MHz时对应的本振频率是48MHz。

确定了二次变频接收频率和二本振频率后,可以进行改频操作了。

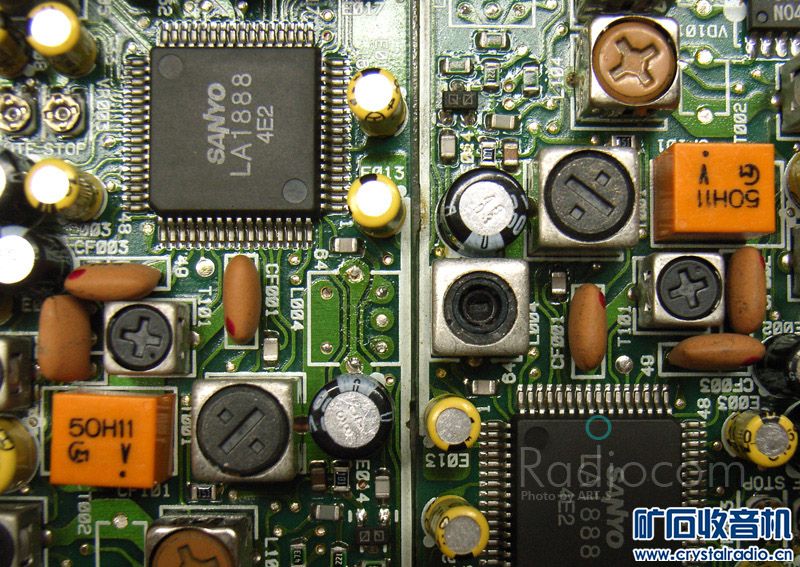

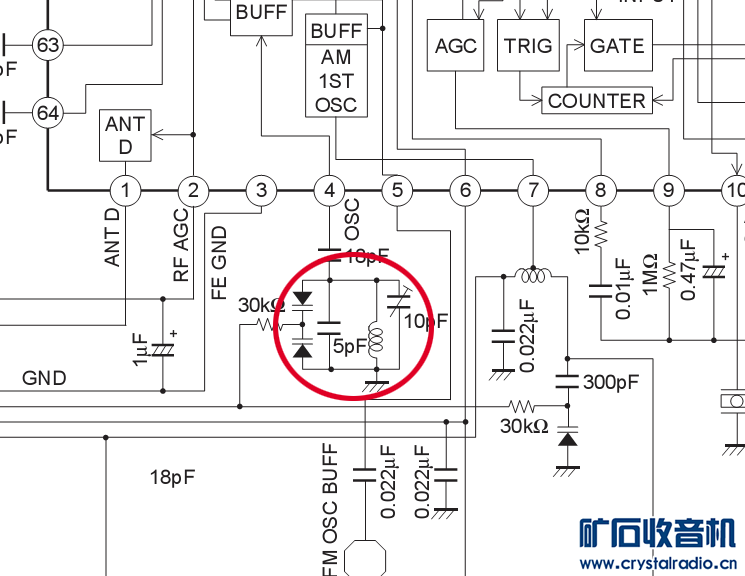

参考图纸找到本振LC电路(红圈所示),对照实物线路板将其电感线圈和背面并联的电容及变容二极管剔除,换上频率稳定的45MHz晶体振荡器(接收频率37.3MHz时选48MHz晶振)。

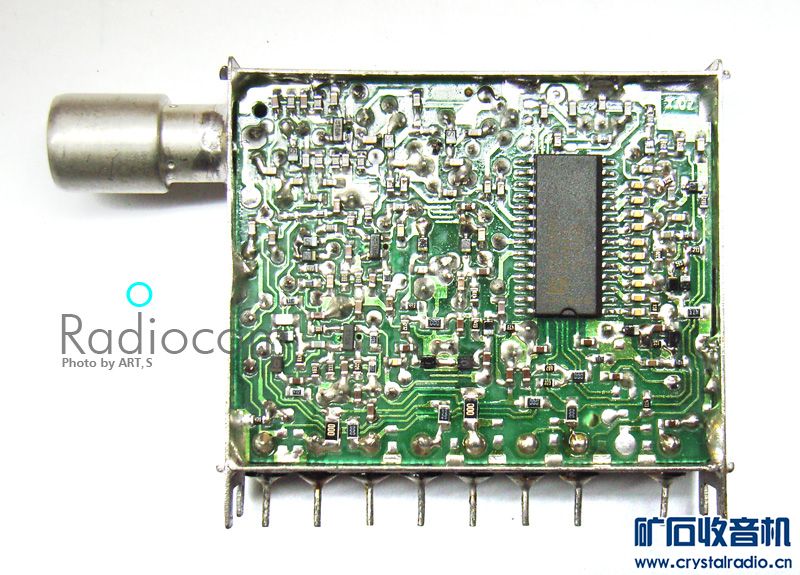

下图电路板中间的中周形器件即是本振的电感,左侧是拆除后的电路板,将45MHz晶振直接焊在原来连接本振线圈的两个焊点上即可完成二本振的改造工作。经过多方验证,晶振替换后无需调整都能起振,最初也是在TA7335等FM高频电路上替换成功后才实施的,但个别型号晶振会出现振荡强度过高,谐波干扰38KHz立体声导频信号,接收立体声节目时有微弱的约5KHz啸叫,在晶振两端并联50~100K阻尼电阻解决。


接下来看高放部分,下图是高放电路局部放大

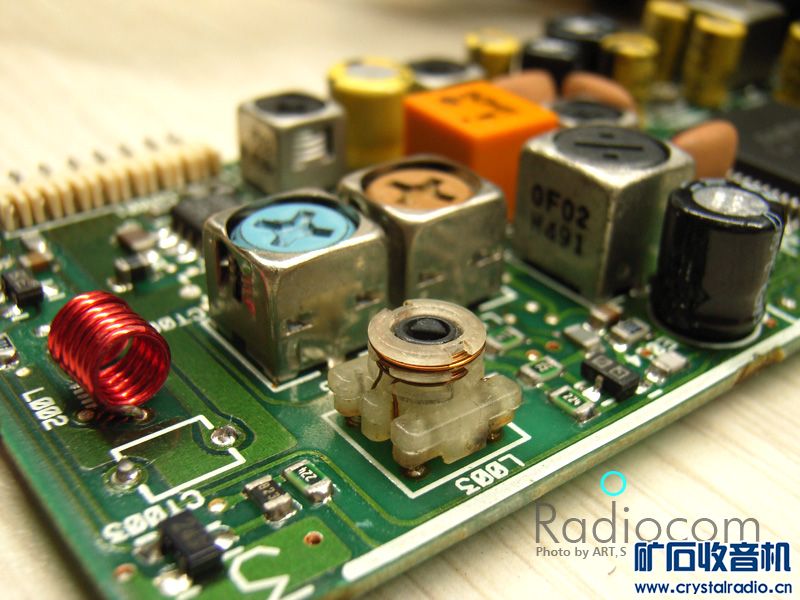

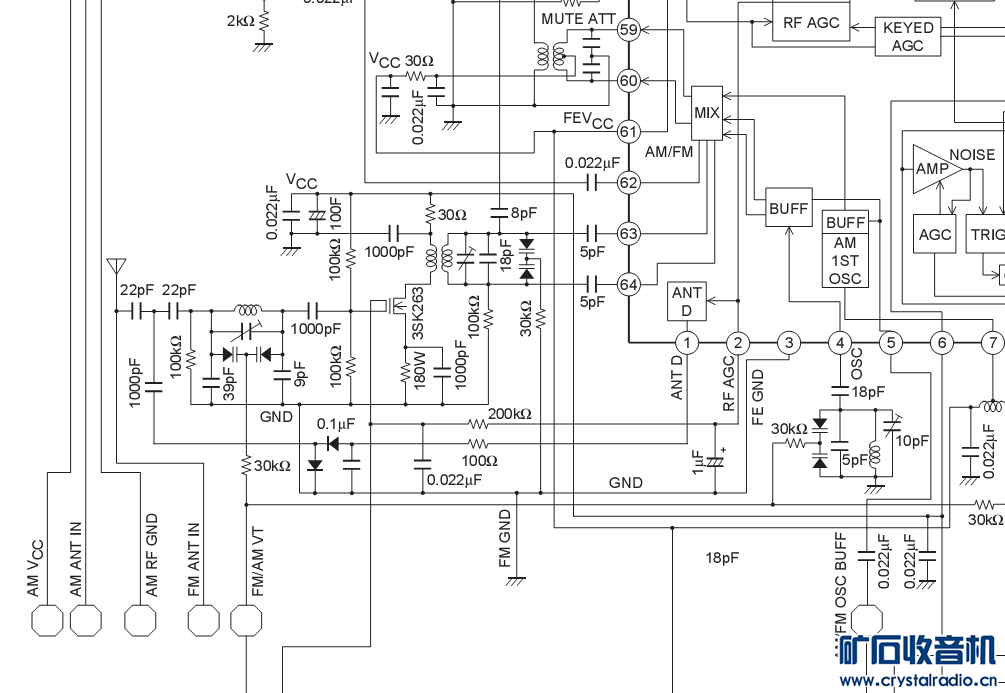

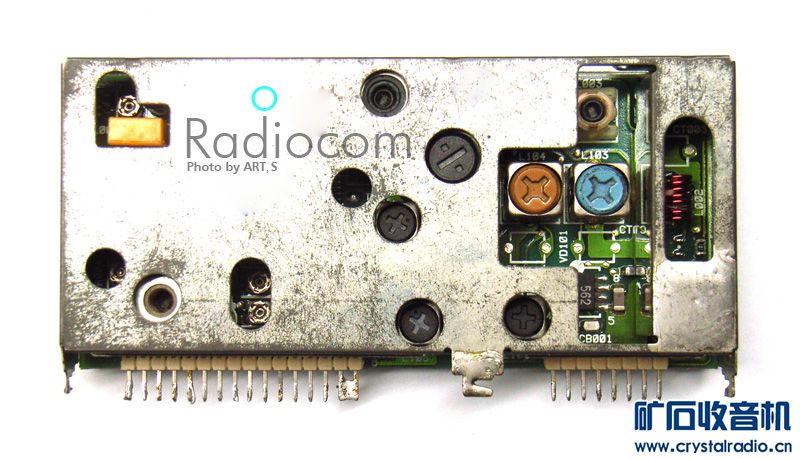

参考图纸找到高放输入调谐电感,高放输出变压器(图纸中红圈所示)。对照实物线路板,红色线圈是高放输入调谐电感,带骨架的是高放输出变压器。注意:对于高放的这组线圈是改制,不是剔除,后面的贴片变容二极管、电容等器件也不要拆除。


经多次试验,最终确定用直径3.5mm的10K型中周铁氧体磁芯旋入红色线圈内部增加电感量,高放级输出变压器则重绕线圈,初、次级圈数均增加为原来的三倍(本机改动前初、次级分别是1T/3T,改频后3T/9T),配合变容二极管(调谐电压VT由+8V经蓝色3296可调电位器生成,只改变高放谐振频率)可准确谐振于34.3MHz,再反复调整两个磁芯使高放增益最大且不自激为止。至此一个固定接收频率为34.3MHz的高频头改造完成。


我在调试时手里没有其他设备,有个技巧,就是观察场强表S-METER的变化,即使无广播信号,凭着接收来自电视高频头的本底噪音,调整高放级使场强表显示最大值即为最佳状态。整机装好后,接收一个弱电台信号,或调AGC电压,压低信号强度至中间值方便调整时观察S-METER指针变化。

此处给一个小贴士:在城市中电台林立,或接收环境靠近发射塔,请手动调低AGC增益,可避免通道阻塞后的交互调干扰,与强台毗邻的远地弱台才能正常接收。


三、模块化二次变频接收机整体电路与结构

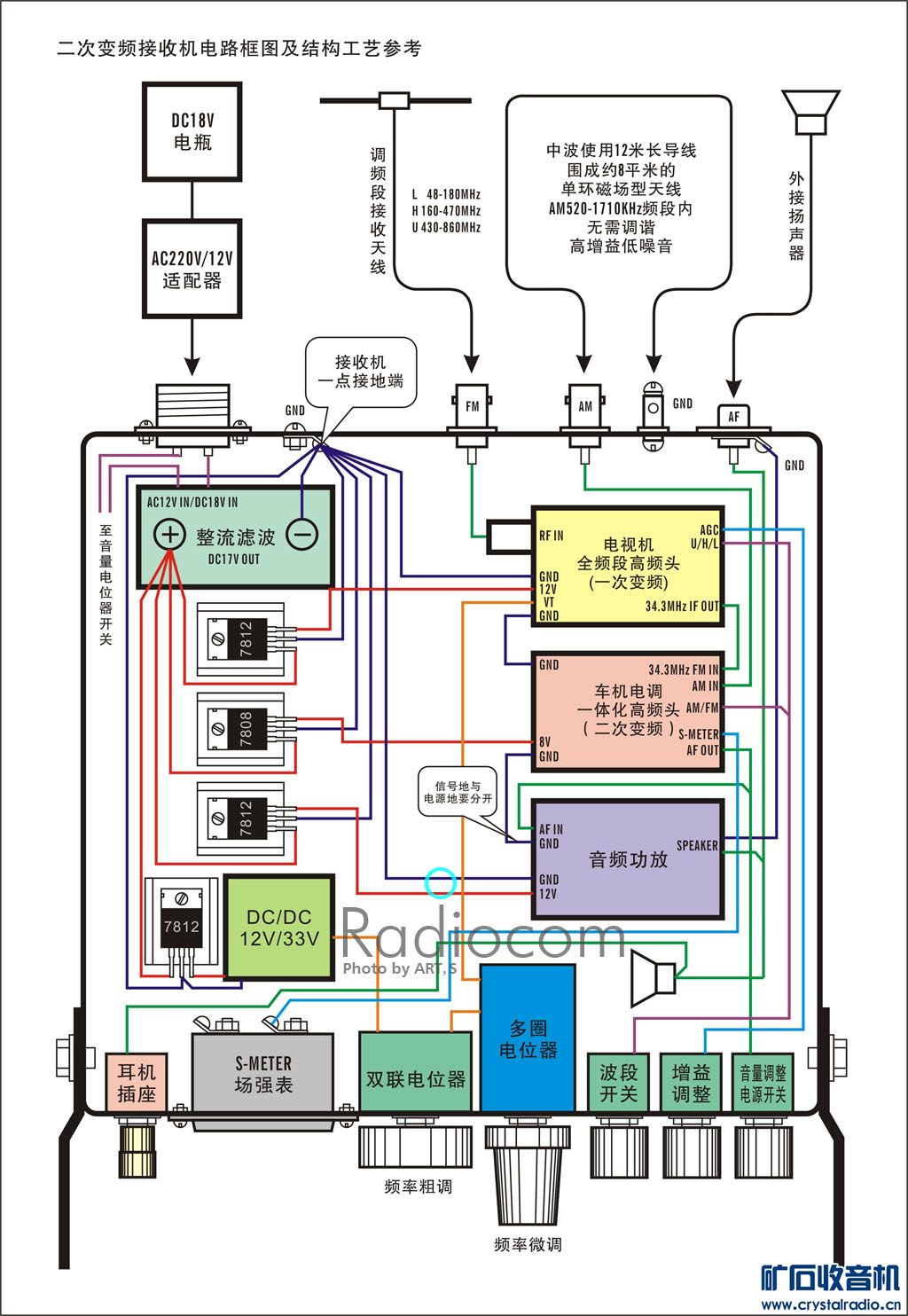

下图是接收机的电路框架&结构示意图,与实际制作有区别,仅供技术讨论参考。



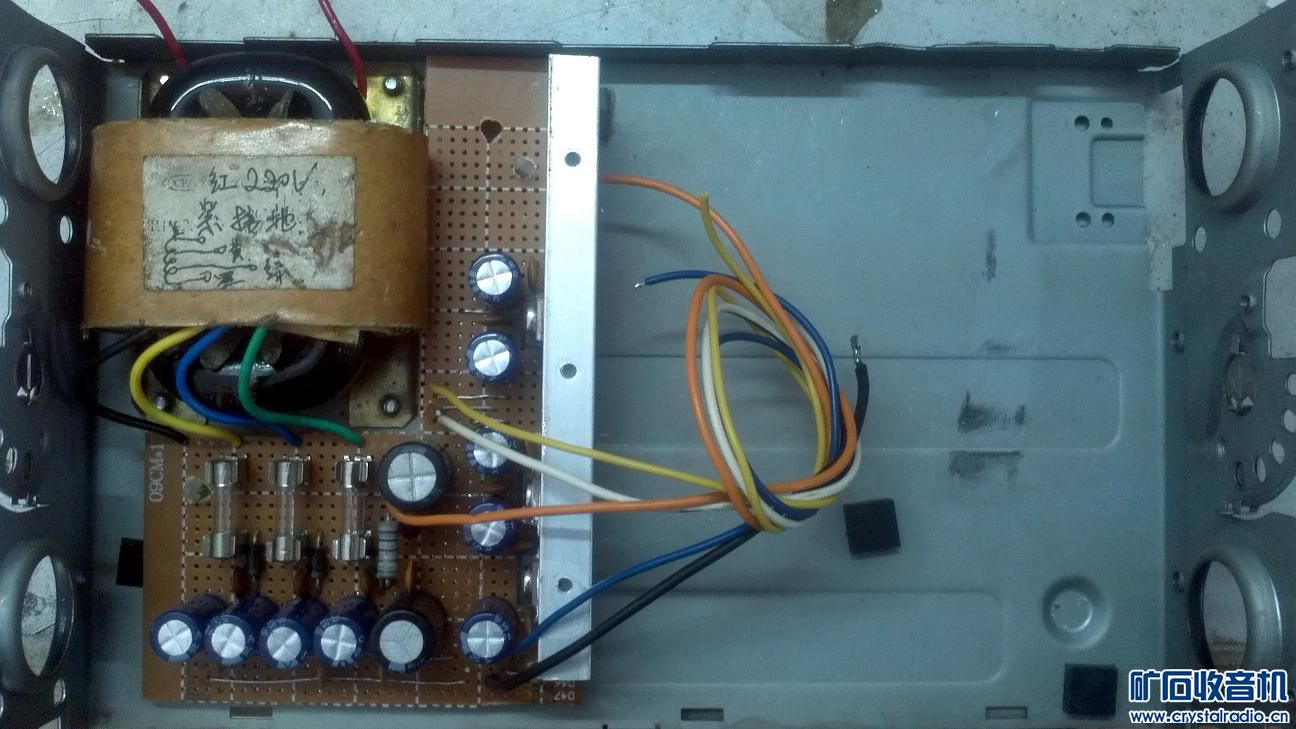

前期的准备工作此刻差不多了,至于其他辅助器件,仁者见仁尽量使用上等材料。总装配时,要强调的有两点:

1、电路布局和一点接地

一点接地的好处,我想装过TDA2030等IC功放的朋友都知道,信号地和电源地要分开走,才能不自激,这里我们依然要严格遵守。无论是搭棚焊接还是基于PCB板,电路布局要随信号走向合理安排,高频则多点接地良好屏蔽,音频弱信号部分远离机内变压器、DC/DC升压器件等干扰源。


2、改进频率调整机构

最初装的全频机其调谐机构存在缺陷,频率捕捉困难,在没有数字显示、没有频率合成的盲扫情况下,如何能快速准确捕捉信号确实是一大难题。经反复试验对原调谐机构进行改进,使之成为精密的调谐机构,捕捉效果快速准确(但不能读频率)。先快速旋转粗调电位器,扫描到有信号的地方会听到嘟嘟声,此时立即回调微调多圈电位器直至捕捉到信号为止。若调谐机构使用精密刻度盘,频率二次重置还算准确方便(读值是刻度盘编码非实际接收频率)。


四、循序渐进,更上一层。

前面说的接收机电路相对简单,是模型机,初装者只要用心打造都能成功,还有很多功能有待共同开发。发挥想象力DIY一台符合您个人品位的接收机。


改进频率调整机构




增加声表面滤波器,进一步抑制带外干扰,若能找到带宽在200KHz的更好,可惜我没有只能选用电视机的声表面滤波器。

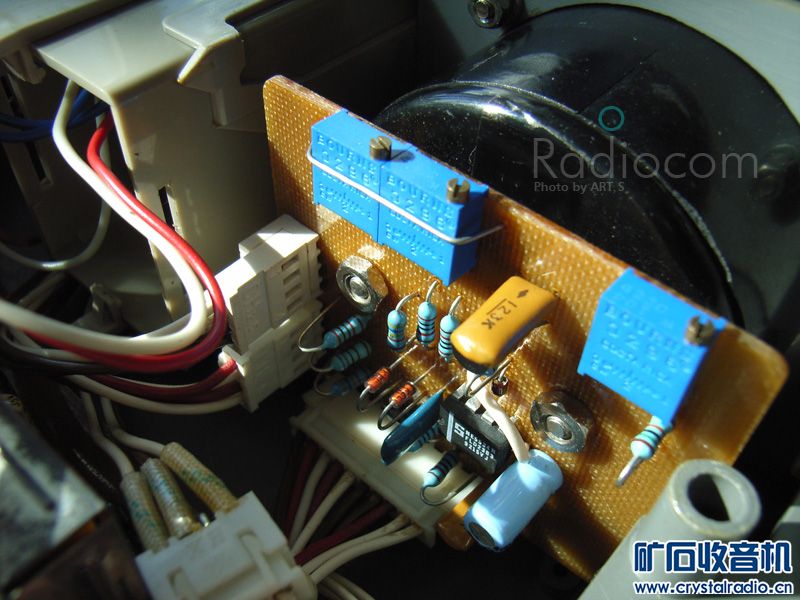

L/R音频信号增加NE5532运放驱动,升级为发烧级收音头,LINE OUT信号电平可推动音响功放,适合用发烧组合欣赏HI-FI音乐。


安装静噪电路,守听对讲台,这个很有必要。

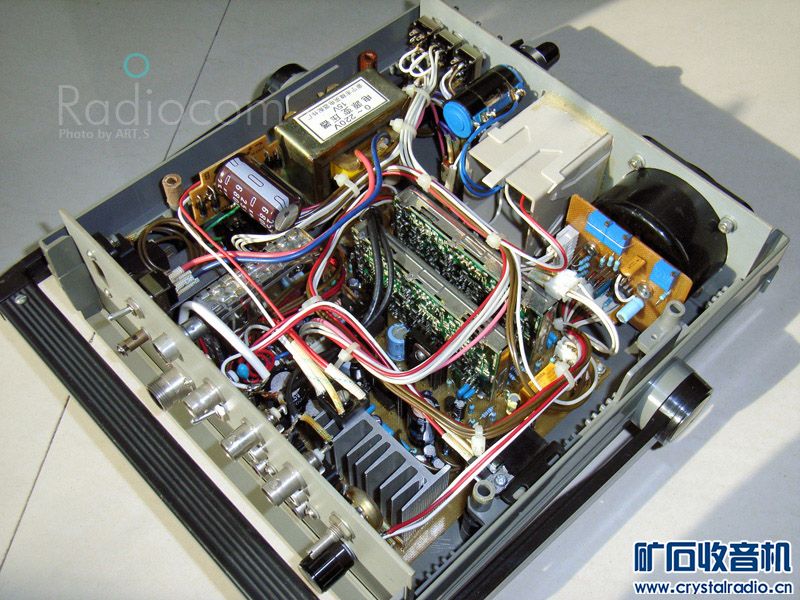

后面板视图,看起来挺像专业的接收机,呵呵!

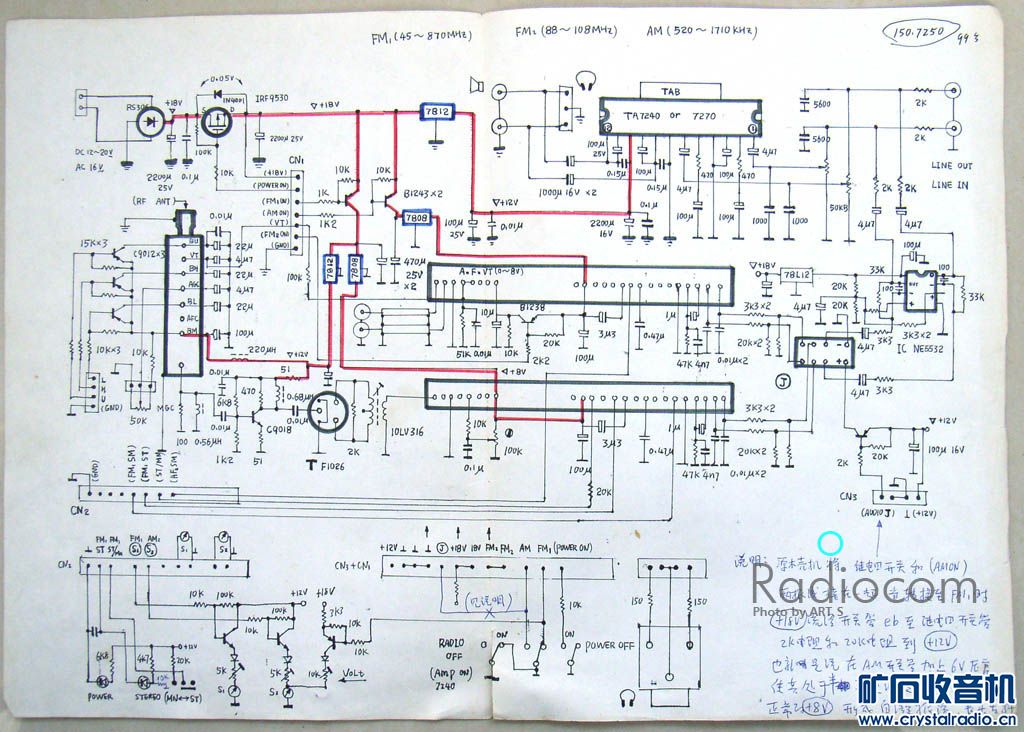

手绘的电路草图,纸发黄快成文物了。


当年未完成的心愿——加装频率显示组件,或用单片机+频率合成高频头改成频合式接收机,

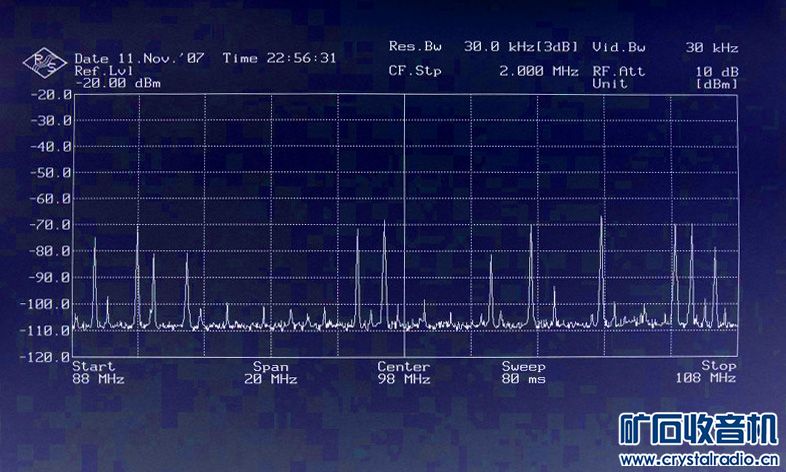

利用一中频的宽带特性实时扫描并显示+/-1.5MHz范围内的频谱。

增加短波段高频头(2~30MHz一次变频输出1.7MHz中频),用AM1700KHz频率接收(二次变频、检波),
曾经做过短波接收实验,效果十分理想,后来买了两台商业短波机,暂停了。


再展望一下高IP3+DSP接收处理......。呵呵!

抛砖引玉,玉~你快出来吧!
