图文介绍电子管之：6L6功率管
在1935年左右，有两项新技术在RCA公司诞生，这两项新的技术让RCA公司更加领先于当时的各个电子企业。
其一是“电子束”功率管。

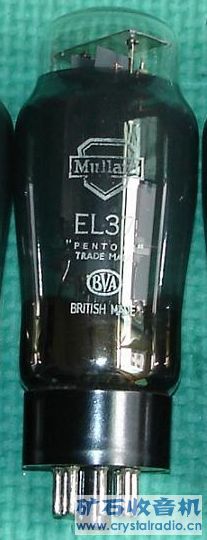

在此之前，欧洲的飞利浦公司已经成功开发出多种五极管，并且保持着五极管开发的领先优势，且有多项专利。虽然美国也有五极管生产，但始终不能超越欧洲。另外一个其中的问题就是在1935年，飞利浦公司业已和德律风跟合作，制定了欧洲电子管的新标准，同时飞利浦在欧洲各国收购电子管厂。除20年代已经并入其下的法国RT、德国瓦尔沃、英国穆拉的以外。又在三十年代早期控制了匈牙利天梭、法国马自达等等工厂。德律风跟也在波兰和捷克设立工厂。至此，欧洲大部分电子管工厂均已经归为飞利浦-德律风跟所有，统一的技术、统一的工艺让欧洲的电子管工业有巨大的发展。
五极管的屏极效率比较三极管而言有了很大提高，但是五极管的电压利用率还不够高。飞利浦公司为了提高五极管的效率，开始使用越来越大的阴极。RCA公司的工程师认为，电子束越密集、电子管的效率就会越高。而提高电子束，单单靠用大的阴极是不好的。因此电子束功率管的开发就提出来。经过几年的研究，RCA公司的电子束功率管的开发完成，
其二是“金属”管。
此前，电子管都是玻璃制造，容易破碎。金属管稳定度高，各个大公司竞相开始投入资金研究金属管的开发。样品也造出不少，不过问题太多，均没有投入生产。这其中主要问题就是真空问题：普通的玻璃电子管，可以通过高频感应加热的办法来蒸消气剂。但是金属管不能通过这个办法来做，只能通过外部加热来做。但是效果往往不好。此外金属管壳和玻璃芯柱之间密封问题也同样让各个公司为难。RCA公司率先解决了这两个问题。
这样6L6就成为首先运用这两种先进技术大量生产的电子管。

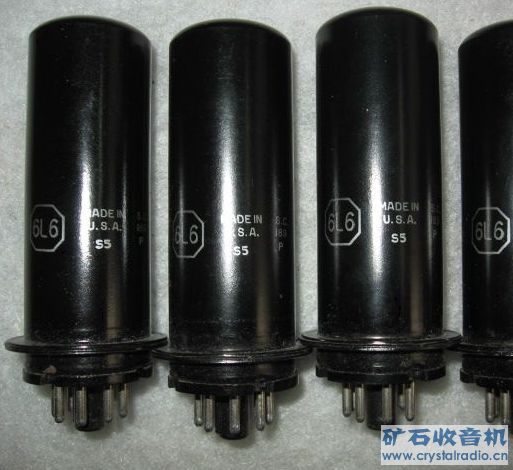

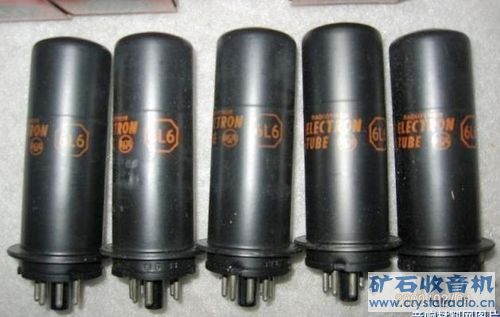

在1936年人们见到一种全新的电子管，是黑色的金属外壳，并具有优异的性能。

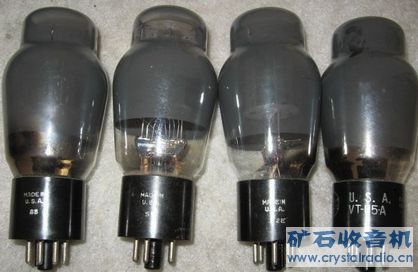

铁管的造价还是比较昂贵。故此，RCA公司同时也生产玻璃外壳的6L6G电子管。随后得到RCA公司授权的美国很多厂家开始使用这种新技术。
6L6在通信领域有很广泛的应用，不过这种普通的8脚结构容易产生打火问题，于是改进了6L6G，在屏极使用陶瓷支柱、将屏极引线从顶部出来、底下采用普通5脚座。RCA公司将其归入自己的8系列发射管，命名为807。
然后，就像1929年从UX-250到UX-245一样，1937年从6L6到6V6。6V6这种小管子也开发出来。
这样，RCA公司就领先于大西洋彼岸的飞利浦了。

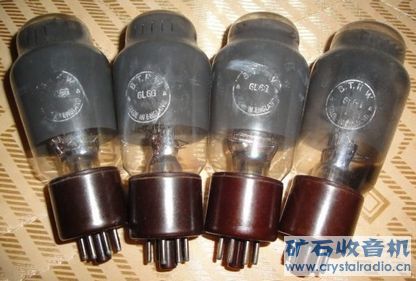

在二战期间，6L6和807是作为用途最大的通信管来生产。美国的产量甚至于不堪需求。这样美国也将6L6G和807的技术授权给其他的盟国，这样英国天梭等等公司也开始生产这种管子。
二战结束后，一些老的通信管逐渐被淘汰。6L6和807因为优异的性能被大量使用。我国在50年代开始生产这些管子，在62年被命名为6P3P和FU-7。然后一直是我国少数音频功率放大管子中的主要产品。我国大量20瓦-150瓦扩音机都用这两种管子。在60年代，国外民用音响电子管开始研发新产品。荷兰飞利浦开发了EL34，英国MOV开发了KT88，美国有6550。我国还都是用807当家。可见807电子管在音频功率放大领域还是非常适用的。
时至今日，我们仍然可以以很低的价格购买到6P3P和FU-7电子管。有很多人认为它们比较那些EL34或者KT88不值得一提，其实这恰恰是错误的。如果能合理运用这种管子，不论是高频还是音频放大都非常合用的。
从结构上来看6P3P电子管。
我国产品6P3P电子管，大都相似。普通都采用梳状芯柱，顶部、底部均为云母片固定电极。矩形阴极，第一栅极普通采用比较粗的纯铜电极支柱，并且在顶部有涂敷石墨的镍质散热片，这样做可以减小栅极放射。帘栅极采用铜或者镍电极支柱，集束屏采用纯镍制造。屏极是普通的炭化镍屏极。外国的6L6G大体结构也都是如此，只是早期RCA公司的6L6G采用的是涂敷石墨的镍屏极。涂敷石墨镍屏极属于早期的做法，在20年代广泛使用。虽然有些“大师”认为这样做工的电子管音质好，但是这绝对是错误的说法。
如果看看FU-7，我们可以发现。FU-7有些细微之处和6P3P还是有所区别的。外形上的差别不用多说。其中主要的部分是：FU-7的栅极散热片是一个方形的小盒子，这样防止灯丝放射到屏极管顶引线，引起漏电。其次，屏极上下部分都用精细陶瓷做的绝缘圈支柱，容许更高电压不会引起绝缘问题。同时，底部也有屏蔽，尽量提高高频特性。有一些品牌的807（比如东芝生产的807A），采用的是盘封芯柱，高频性能更好。同时配以陶瓷管基，各项性能都有保证。
我们可以看出：对于一种功率管，如果要想能用于高电压状态下，一个好办法就是屏极用帽子引出。比如同样是47管，日寇将其用于发射，则将屏极从帽子引出，成为47C。我国曾经生产出带有帽子的6F3，就是为了能用于电视机的偏转电路。或许这也是一个非常可以值得借鉴的经验。
