摩托罗拉充电器的奥秘-------终于找到答案了

hxz102

前一段时间，发了一个帖，咨询为什么摩托罗拉手机只能用摩托罗拉系列的充电器进行充电，用其他的充电器不兼容。

http://www.crystalradio.cn/forum.php?mod=viewthread&tid=274482这是前段时间的帖子。

在网上搜了一通，好像说摩托罗拉充电器是专用的，在其输出端的USB插头内部有特殊的结构。


这几天，为了证实这个问题，我也特意拆了一个摩托罗拉充电器的USB插头，并同步拍下了照片，进一步证实了此系列充电器其内部的确和其他的充电器不一样，将拆解图

发上来，望能给用得上的坛友小小的提示吧！

下面请看图：



摩托罗拉手机充电器，型号SPN5188A     OUT:  5v    550ma

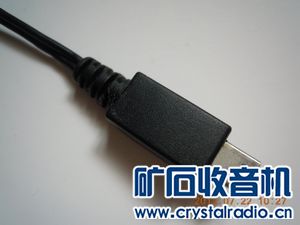

奥妙就藏在这个小小的插头里面。



开始进行拆解，暴力开膛破腹中......

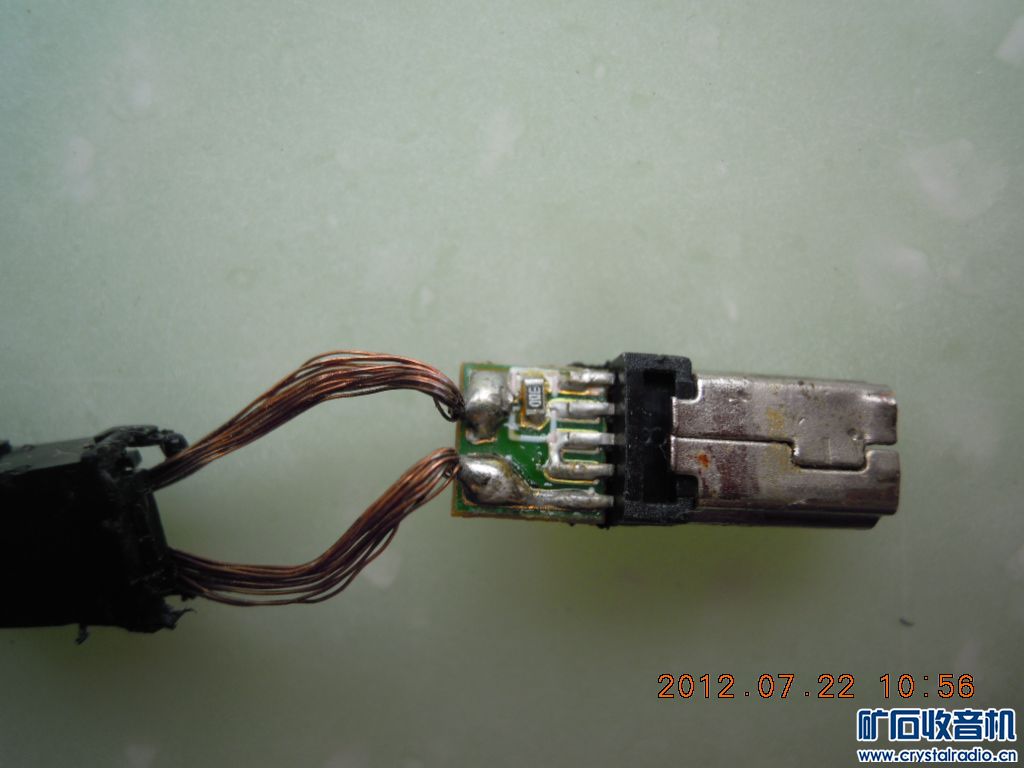

从照片中清楚地看到：  小小PCB上，2、3脚短接， 4、5脚之间真真切切的焊有一个贴片电阻。




局部放大了的照片看得更清楚一些，贴片电阻标示300.



用数字表测量出来的阻值却指示的是200，不知为何。不管怎样，终于知道真相啦！


接下来，我从坛里购得的移动电源就可以派上用场了，找个USB插头，又拆下摩托罗拉充电器迷你5PIN插头，将二者相连；接上移动电源和手机，打开开关，充电成功！！！今后我再出门带上移动电源就方便多啦！！！

HLTP

那麼自己加上一個200K電阻,改動一下,不就可以了嗎?

hxz102

HLTP 发表于 2012-7-24 21:00
那麼自己加上一個200K電阻,改動一下,不就可以了嗎?

是啊，开始我也是这样想的，可问题是在哪加呢？！好像不开膛破腹就加不上这个小R 呀！

无烟男人

呵呵表面通用了！但是还是得认主！也不是什么好鸟

hxz102

无烟男人 发表于 2012-7-24 21:30
呵呵表面通用了！但是还是得认主！也不是什么好鸟

现在名义上是统一、通用了，可是各大品牌还是在明争暗斗，不用我的配件，就不行！

hxz102

无烟男人 发表于 2012-7-24 21:30
呵呵表面通用了！但是还是得认主！也不是什么好鸟

现在名义上是统一、通用了，可是各大品牌还是在明争暗斗，不用我的配件，就不行！



不知怎么就发了两遍，还删除不了！今晚上矿坛速度奇慢！还得刷新好几遍才成，晕！

大脸猫

USB充电接口加识别电阻，亏它们想得出来，制定标准的也是弱智！

凡凡凡

这还是简单的。要是像墨盒一样加个芯片带密码的到电源里就。。。。。。

barracuda

摩托罗拉就爱搞这个，最早摩托罗拉大哥大的电池里就有专门的标识芯片，所以摩托罗拉的座充就只认原装电池，别的电池一概不给充电

hxz102

大脸猫 发表于 2012-7-24 22:19
USB充电接口加识别电阻，亏它们想得出来，制定标准的也是弱智！

一个小小的识别电阻，比米粒还小的电阻，就让厂商多卖出了多少钱啊！

hxz102

凡凡凡 发表于 2012-7-24 22:55
这还是简单的。要是像墨盒一样加个芯片带密码的到电源里就。。。。。。

是的，很简单的结构。可是隐藏的却是那么深，不开膛破腹，不损失一个专用插头，你别想看出门道来！

hxz102

barracuda 发表于 2012-7-24 23:27
摩托罗拉就爱搞这个，最早摩托罗拉大哥大的电池里就有专门的标识芯片，所以摩托罗拉的座充就只认原装电池， ...

我用的手机先后都是摩托罗拉的，也不知其他品牌的机子和充电器是否也存在此类“陷阱”问题呢？

徐利达

那个不是300吧应该是3DD吧！有的电阻用数字跟字母来表示阻值的！一只都没搞懂怎么读法！

hxz102

徐利达 发表于 2012-7-25 00:19
那个不是300吧应该是3DD吧！有的电阻用数字跟字母来表示阻值的！一只都没搞懂怎么读法！

谢谢朋友，好像是3DD，不知其标注的原理，求解！
哪位朋友知悉，请赐教啊！

hxz102

谢谢眉间尺版主的关注和加分！
发此文，一是我搞懂了一个百思不知其解的问题，高兴。二是交流一下也想让有此兴趣的矿友们得到一点点儿启发，足矣！
