6N15 小型 胆功放 100mW

6p1p

参考了山东激光老师的6N15胆功放，【http://www.crystalradio.cn/thread-237638-1-1.html】自己也做了一个来玩。一个三极管当前级放大，一个当功放。这个单管功放还算是全三极管的。  不知道算不算是穷人300B胆机？ 。输出的声音不是很大声，在一个静静的房间里还是可以听的很清楚，声音还不错，尤其是高音很动听。输出变压器是买220V 转6V电源，用8欧姆喇叭初级大约有10千欧姆，由于用的输出变压器小加上没有气缝，在低音可能会比较差。自己改制变压器也不难，从绕可能效果会更好。电源变压器是用5VA报废的变压器从绕，本人用100V，相信如果120V效果会更好，本人没试过。

6.3V 3300uF 电容要用大的，如果用1000uF ， 250V 0.1uF电容就要换成0.01uF避免振荡。由于共阴极容易发生振荡。0.1uF电容做高通，3300uF做低通，只要两个频率交叉的增益不要大过总电压放大倍数就不会起振荡了。

视频【相机的麦克风不好，不能放出动听的声音，声音肯定比视频好很多】


部分材料


做好的外貌


底板


PCB板材料图


PCB板图 pdf文件【用A4打印】
6N15_AMP.pdf (7.33 KB, 下载次数: 1664)

2012-5-29 05:56 上传

点击文件名下载附件

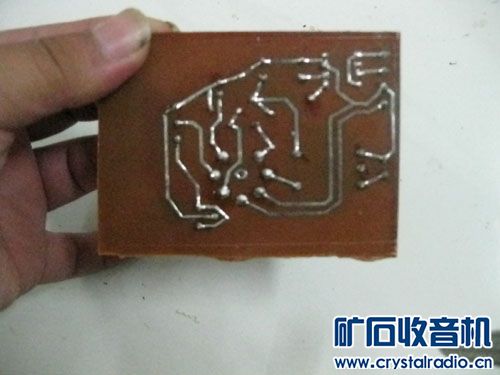

PCB板图

输出变压器
http://item.taobao.com/item.htm?id=8974433911

胆石小生

好作品。支持DIY。

6p1p

胆石小生 发表于 2012-5-29 06:35
好作品。支持DIY。

谢谢     ！！！！！

PL81

支持楼主DIY声，图并茂的好作品

老农夫

100mW小了点，我用6N1都感觉小！还是支持制作

宝马

最好用三只管子一只做前级。两只并管做单端，做成双通道。

老K

单声道？

云南

    支持LZ实验小小管做功放

6n15  做推挽比较好用。

白居不易

6N15是共阴极双三极管，即便不起振荡，其前后级栅极负压也不能取同样数值。

6p1p

白居不易 发表于 2012-5-29 10:41
6N15是共阴极双三极管，即便不起振荡，其前后级栅极负压也不能取同样数值。

前级取低些好像比较好，后来计算了放大倍数不需要很高，为了简化就取一样的偏压。 本人试过稳压二极管。虽然能工作，由于在高压比较低是容易被截此，后来又换回电阻。

6p1p

云南 发表于 2012-5-29 10:39
支持LZ实验小小管做功放

6n15  做推挽比较好用。

是的，推挽功率也比较大，个自三极管用的寿命也比较平均。 原本的想法是要做推挽，后来想介绍一个单管机才做出来的。这个机器从凌晨2点做到早上7点就好了，花了5个小时，包过设计PCB,制作PCB，打洞，等和测试，振荡等等。。算是随随便便做出来的。声音好，还不错个人满意，除了声量比较小以外，其他都好。放在床边听蛮享受。 这个也算是低沉本。 变压器6元，电子管2元，电源变压器自己绕。加起来应该不到30元。

6p1p

老K 发表于 2012-5-29 10:29
单声道？

是的。这个可能，不能算是什么胆机，可能算是玩具吧。。在办公室，睡房，开着小小声的音乐是蛮享受，耗电又小。制作又不贵。 又可以有全三极管声音。这个是本人个人的想法，自催自爽。

huanxiaobian

上线路图看看

6p1p

老农夫 发表于 2012-5-29 07:54
100mW小了点，我用6N1都感觉小！还是支持制作

100mW是估计的，可能有200mW，由于变压器的损失，保守的说法才放100mW。 大约和电池管2P2 ，2P3 等输出相似。如果用92db以上的喇叭，是可以听的很满意。或是全频喇叭。

6p1p

huanxiaobian 发表于 2012-5-29 14:51
上线路图看看

对不起，没有线路图，本人直接画PCB图。由于找不到适合的软件。不太会画。在那个PCB图是可以看到线路的。
