0.3%精度LCR数字电桥

6789 · 发表于 2017-2-7 00:53:02

xinyukeji 发表于 2017-1-19 16:28
不是我直接卖的，有专门代购的卖家。

林老师QQ号码多少，论坛的购买优惠多少钱？

AF688 · 发表于 2017-2-8 09:33:43

蝙蝠侠88 发表于 2017-1-13 13:33
PCB是让工厂里洗的板吗？有多的没？

对的，pcb是发外加工的，还有几片，需要请联系QQ:898838627

AF688 · 发表于 2017-2-8 09:36:21

蝙蝠侠88 发表于 2017-1-13 13:33
PCB是让工厂里洗的板吗？有多的没？

或留言……………………

1613635284 · 发表于 2017-2-8 11:37:06

电桥外壳做成手持的就好了

6789 · 发表于 2017-2-11 16:29:15

电桥套件到了，昨天做好了，效果很好

gqg2001 · 发表于 2017-2-12 14:48:58

确实不错，希望再出精品

liangkan · 发表于 2017-4-6 19:08:13

如何了，12864版出了没有？可共享一下不？

xinyukeji · 发表于 2017-4-13 12:08:48

1613635284 发表于 2017-2-8 11:37
电桥外壳做成手持的就好了

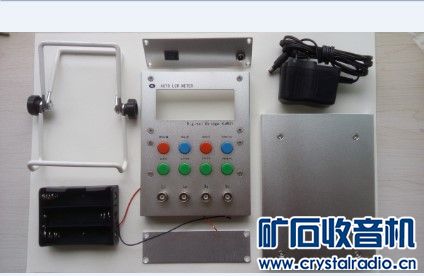

可以换壳子了，就是还没有+-5V 供电模块。

光速飞行 · 发表于 2017-4-25 19:59:39

提示: 作者被禁止或删除内容自动屏蔽

ljf121256 · 发表于 2017-4-29 08:55:37

唯一不足的就是7.8Khz的，如果有10K版本就更完美了。

feng724 · 发表于 2017-5-3 00:39:17

感谢，许老师的设计，有时间也DIY个玩！！

znkcl · 发表于 2017-5-4 15:05:38

好贴子，记号下!

dbxzjq · 发表于 2017-5-4 20:19:27

请问一下许老师，你的电桥的V/I变换部分，运放输出端是180度反相输出的，即参考电阻上的电压值是通过运放反相输出，ZX被测量元件的电压值是同相输出，如此一来到开关鉴相器部分取得的参考电阻的复电压的虚部正负号不是变反了么？是从程序内改变正负值的办法来处理吗？

dbxzjq · 发表于 2017-5-4 20:21:16

能否通过差分部分把这相位反正过来？

dbxzjq · 发表于 2017-5-4 20:30:44

主要是花了段时间对LCR的工作原理的学习和理解哪些复数运算的方法，想验证一下学习到的知识，能通过参考许老师的线路，只取圈着这部分做V/I变换，通过电脑上的声卡输出信号源来驱动，LINEIN两通道直接采样两组幅值直接做傅里叶变换（DFT）得到两组复数电压计算成复阻抗，参考你的电路时发现V/I输出是反相的，即两路信号相差180度（指在只测量Zx为电阻时是180度，如果是电容或者电感还有哪超前和延迟的90度），即如果测量电容时V/I输出哪路复阻抗的虚部成了正值，电感会成负值，反过来了，是否能在差分运放部分把两路信号弄成不是180度差的？
