自制晶体管电子管特性图示仪(整理篇之一)

  [复制链接]

发表于 2011-11-8 10:53:03 | 显示全部楼层 |阅读模式
本帖最后由 HQPOS 于 2011-11-9 08:30 编辑

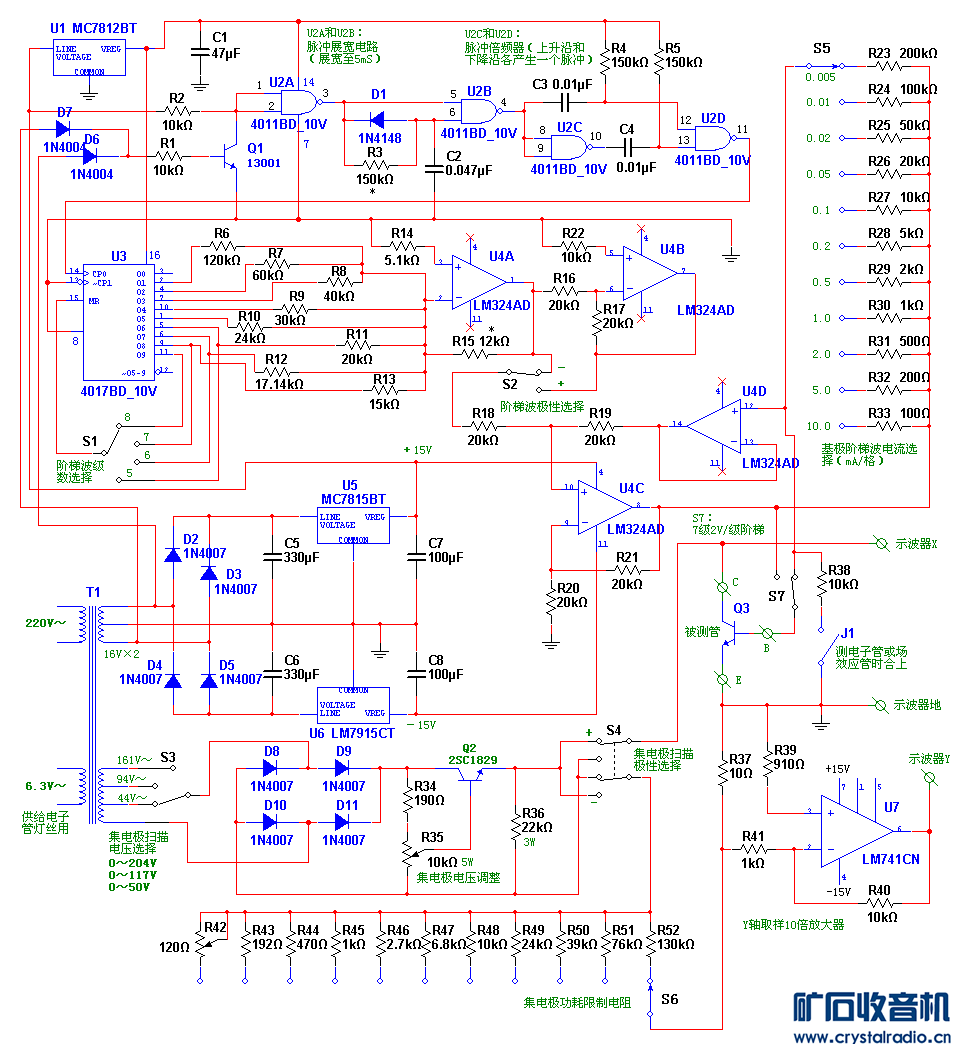

经过一段时间的实际测量使用,证明自己制作的晶体管电子管特性图示仪功能基本能满足日常使用要求,现将资料整理一下,供各位坛友参考。本仪器的来龙去脉请参照:
http://www.crystalradio.cn/bbs/thread-216734-1-1.html

制作要点:
①R1、R2,集电极功耗限制电阻R42~R52,R34和R35,R4和R5等要求精度不高;其余电阻要求尽量精确,需要用数字表仔细挑选,必要时用串联的办法解决;
②C2、C3和C4的容量也应尽量准确;
③请注意Q2的耐压,务必高于变压器的输出电压并留有余地;
④电子管灯丝供电最好使用第二个变压器,以便于先给被测管子预热;另外,如果要测量5极管,则还需要另外添加帘栅极电源;
⑤集电极功耗限制电阻R42采用了线绕可变电阻,是为了解决S6档位不足的问题;
⑥集电极电压调整电位器R35必须用可靠性高的线绕电位器,其接地端开路可能会造成输出电压突然升高,损坏被测管子;

调试要点:

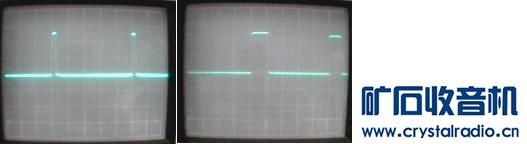

①检查Q1集电极的波形如图所示,脉冲周期为10毫秒;
②检查U2B输出端波形,调整R3(可以用130K固定电阻+50K微调电阻串联)使脉冲宽度为5毫秒;
③检查U2D的输出波形,也就是CD4017的输入波形,如图即可;

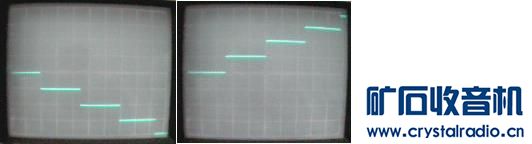

④基极阶梯波电流选择开关S5选到10K,0.1mA/格档,开关J1合上,S7位于10K电阻端,示波器X轴增益1V/DIV,时间TIME/DIV位于2mS或5mS,接测试管座B,调整电阻R15(使用25K或50K微调电阻),使阶梯波每级电压差为1V;切换开关S2,检查正负阶梯波是否对称,均匀,还有起始位置是否为零;

使用要点:
●J1在测量普通三极管时是打开的,仅当测量场效应管或电子管时合上;
●在J1合上的情况下,测试管座B与E之间提供的是电压信号,用于测量场效应管或电子管,这时的档位关系如下:
200K 0.05V/级,电流0.005mA/级
100K 0.1V/级,电流0.01mA/级
50K 0.2V/级,电流0.02mA/级
20K 0.5V/级,电流0.05mA/级
10K 1.0V/级,电流0.1mA/级,最高7级,改到恒流电阻前则为2伏/级,7级。
    当开关位于1.0V/级时,将开关S7打到U4C的第8脚这边时,输出变成2V/级阶梯波,该档主要用于电子管特性曲线的测量;
●平时使用,要注意集电极扫描电压选择开关S3的位置,根据所需电压选择开关档位,集电极电压调整电位器R35要从地端起调,逐步增加电压,以免烧坏被测管子;同时应注意示波器X轴的增益档位要跟着变化;
●Y轴因为有10倍放大器存在,各档位与电流的关系如下:
Y轴           ×10档      ×1档
5mV/Div   0.5mA/格  0.05mA/格
10mV/Div  1.0mA/格  0.1mA/格
20mV/Div  2.0mA/格  0.2mA/格
50mV/Div  5.0mA/格  0.5mA/格
0.1V/Div  10mA/格   1.0mA/格
0.2V/Div  20mA/格   2.0mA/格
0.5V/Div  50mA/格   5.0mA/格
1.0V/Div  100mA/格  10mA/格
2.0V/Div  200mA/格  20mA/格
5.0V/Div  500mA/格  50mA/格
●其它测量技巧和注意事项,请参照各成品图示仪的使用说明。
