第一、总体步骤

    1、分析ATX电源的电路图，认识个部分相关电路单元。我们要保留最后使用的部分包括：220V滤波器；220V整流；310V滤波；主开关管；主开关变压器；次级5V、12V整流滤波；PWM振荡控制电路(TL494芯片完成)；中间激励电路；辅助电源。
    2、对PWM振荡控制电路(TL494芯片完成)进行详细判读，认识该电源板的控制细节，制定改动方案。
    3、读电路板，a 熟悉保留部分和去除部分的每一个关联路径，以便不留死角地切断它们；b 根据线路板的实际情况，制定出494周围改装方案；c 根据线路板的实际情况，制定出输出部分的改装方案。
    4、仔细分析各个输出回路，根据你的需要保留5V、12V之一或者全部，暂时断开这两路的滤波电容，其他各路输出的完全拆除，一般来说，5V回路输出电流大，12V回路输出电压高，电流稍小(因为更改后占空比较远地偏离最佳状态，各回路输出电流都要略小于原来ATX电源该回路输出额定电流)。
    5、拆除其他外冗余部分，只切断与保存部分的关联保留元件也可以，但最好拆得尽可能多，防止捣乱，不时地小心试机，看还能否工作。
    6、改494外围元件，实现电压可调。
    7、恢复5V、12V滤波电容。至此，电路板改装完成

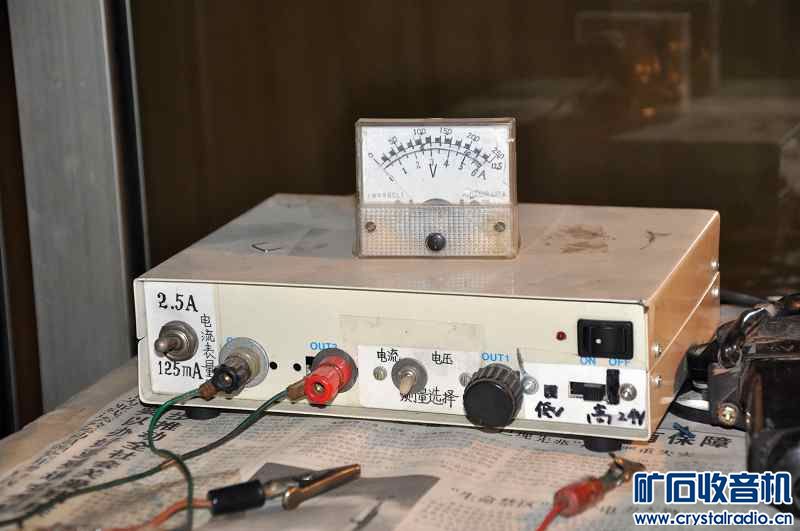

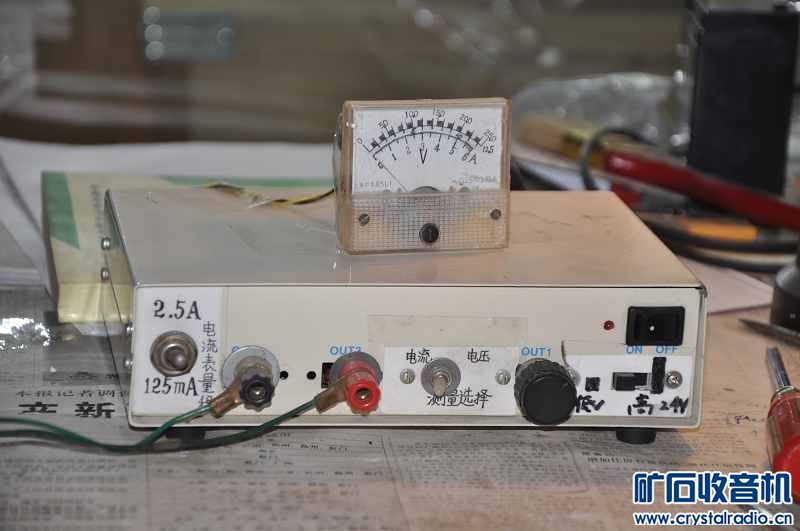

    8、有关电压电流表，开关机控制，外壳安装。

第二、我能帮助您的

    1、尽可能详细地帮助您“分析ATX电源的电路图”。

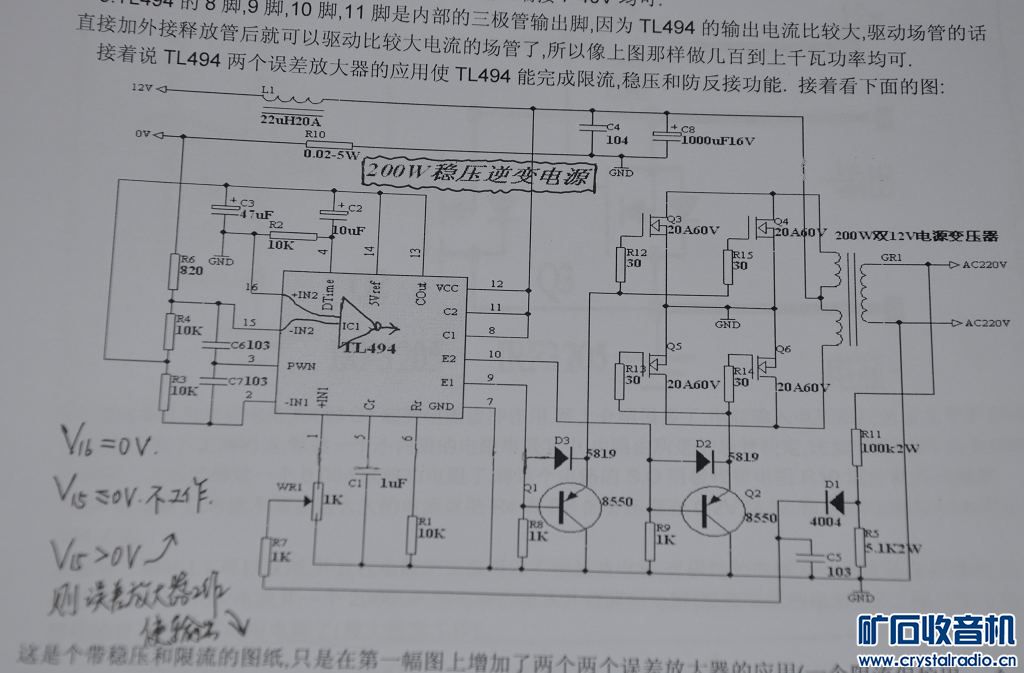

    2、帮助您“对PWM振荡控制电路(TL494芯片完成)进行详细判读，认识该电源板的控制细节，制定改动方案。”

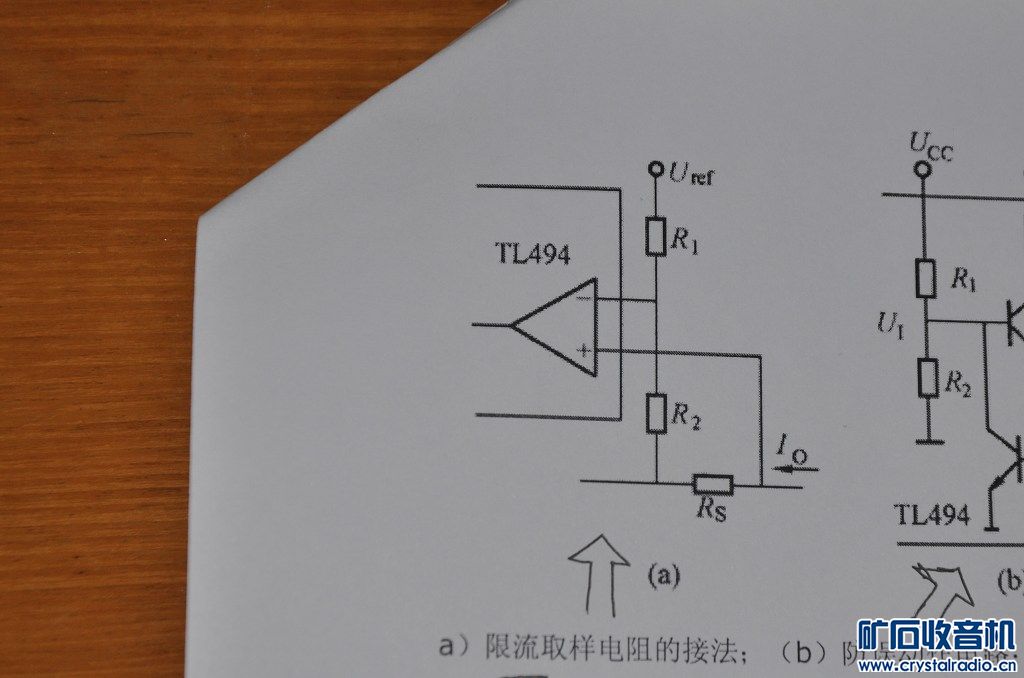

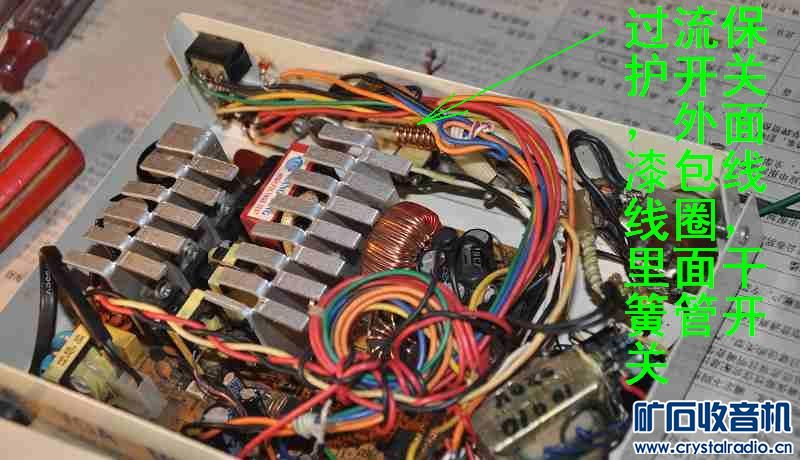

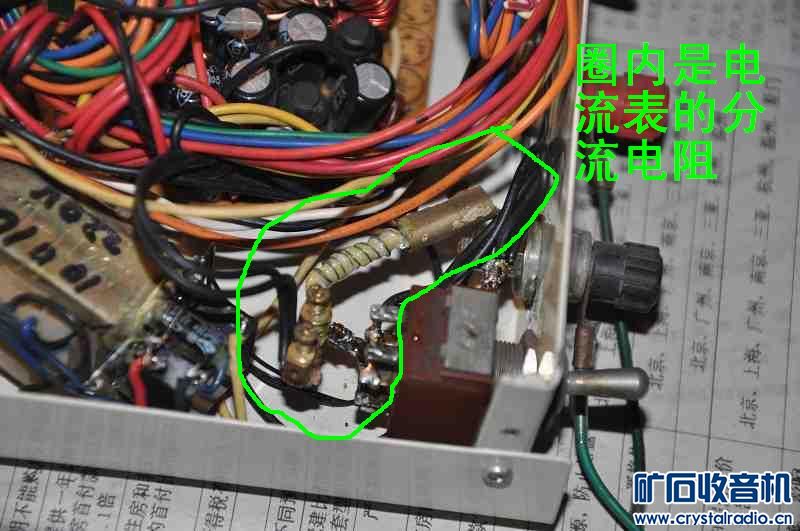

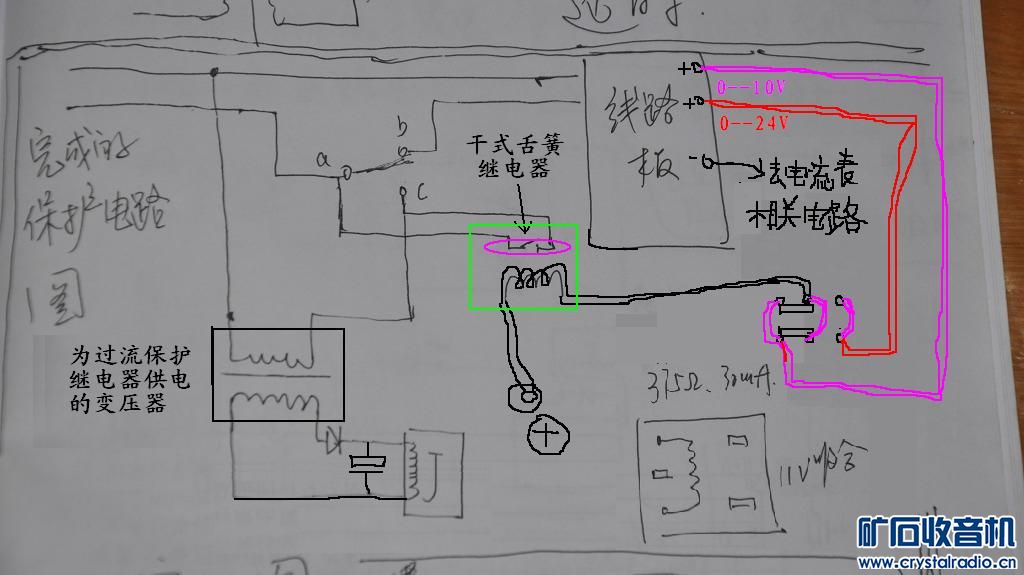

    3、说说我的“电压标量程自动切换，电流自动保护”方法，其实很原始，但是简单的是最有效的。

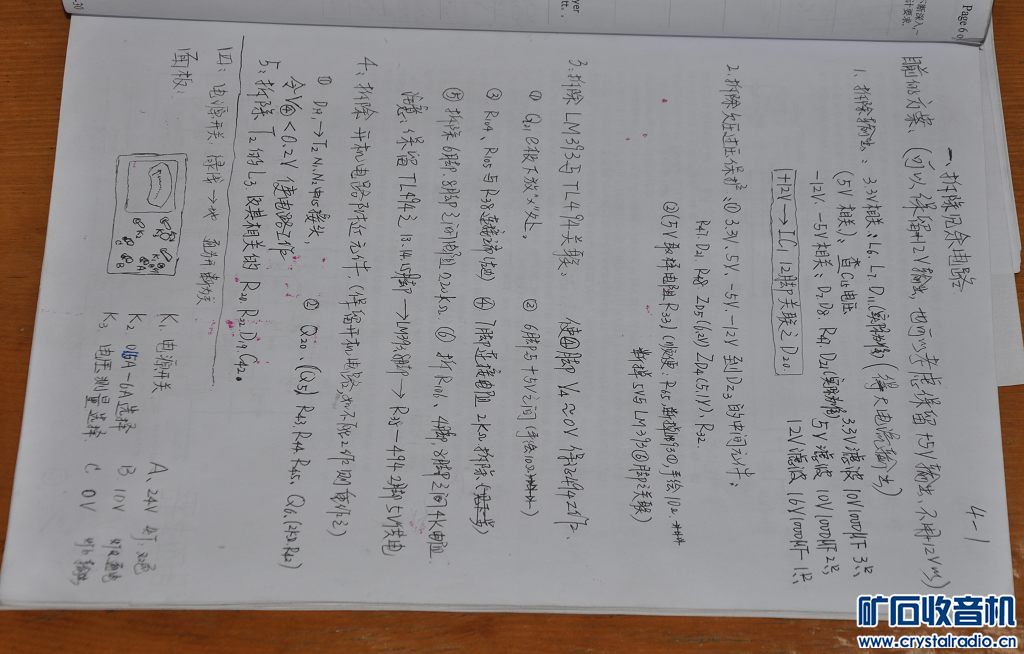

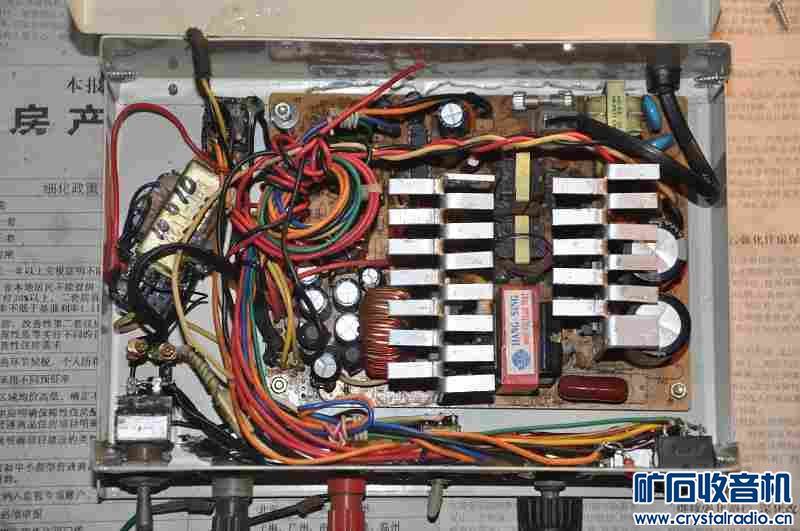

    4、我做的一些过程细节展示给您，供您借鉴。
    至于上面所列3--8部分，要您自己付辛苦，我替不了您，具体情况千差万别，我不可能替您设计好。
第三、
一、一些实物照片
  这些是我从网上搜来的，不一定是同一台。我做的时候没有顾得上照相。
1、打开上盖的样子。

这个角度更好

这个还有功能分区的说明

2、两张顶视图

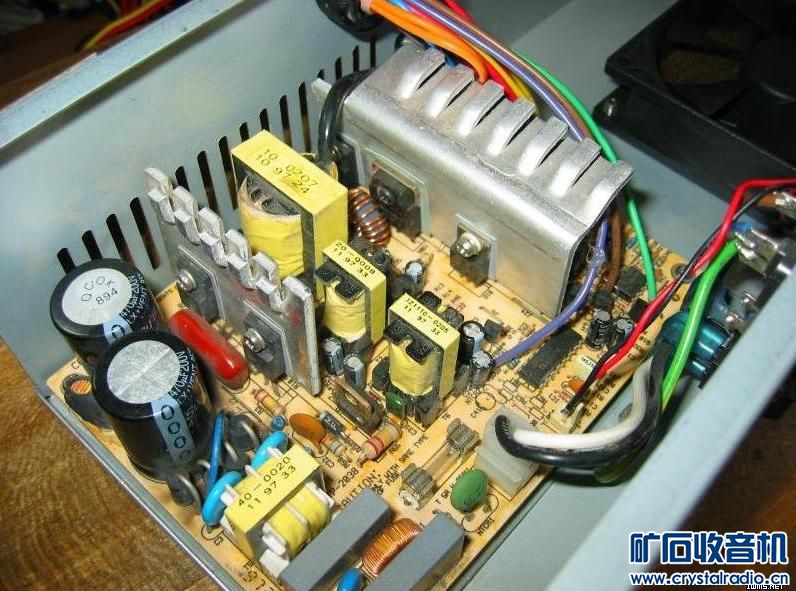

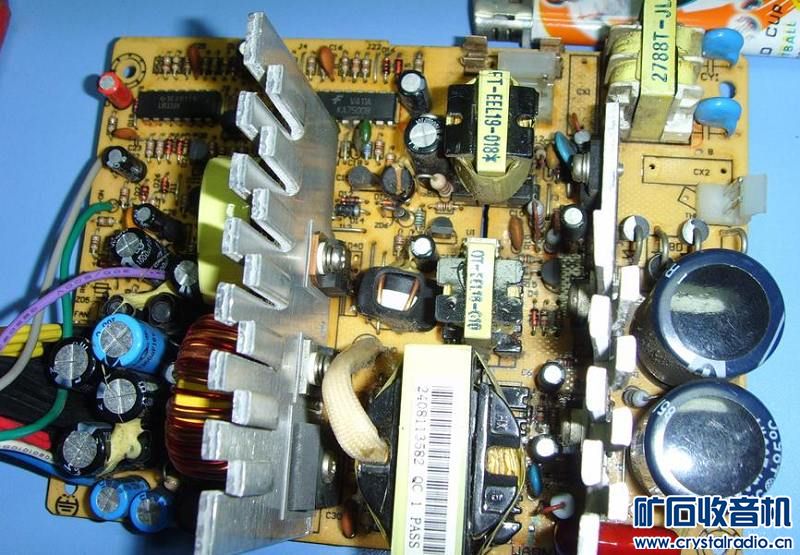

拆除了散热片和主要三极管的板图，红色圆圈位置是主开关三极管，红色方框是主开关变压器，绿色圆圈位置是3.3V、5V、12V等回路输出整流二极管，不是普通的形状，像大功率三极管的样子。黄色的是辅助电源三极管和变压器，蓝色方框是激励变压器。

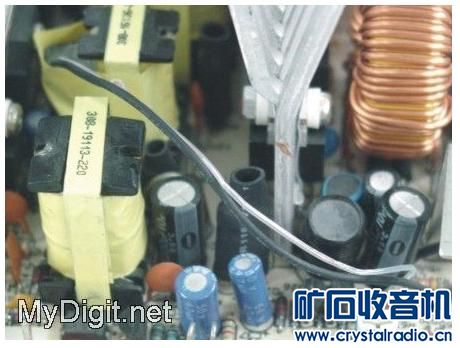

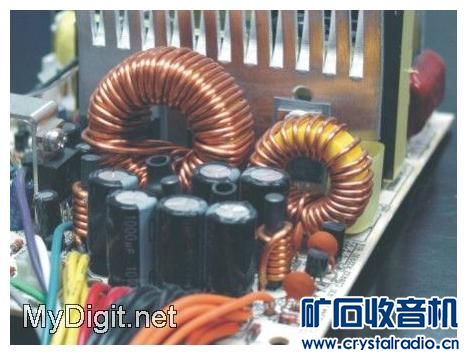

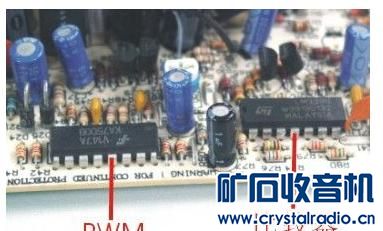

3、一些细节图

二、电路原理图分析识别
    强烈希望您能精细分析读懂这种图，因为您的ATX电源能有电路图的概率不大，您从网上及其他途径得到的电路图各种各样，而对电路的理解是改装电源成功必需的。我以下面几张电路图举例详细分析，您的图不一定和我的这几张相同，但是希望您通过我的分析，举一反三，能够分析您的ATX电源的具体电路。
这几个图我要延续使用，如果您觉得有必要，请保留这几张图。

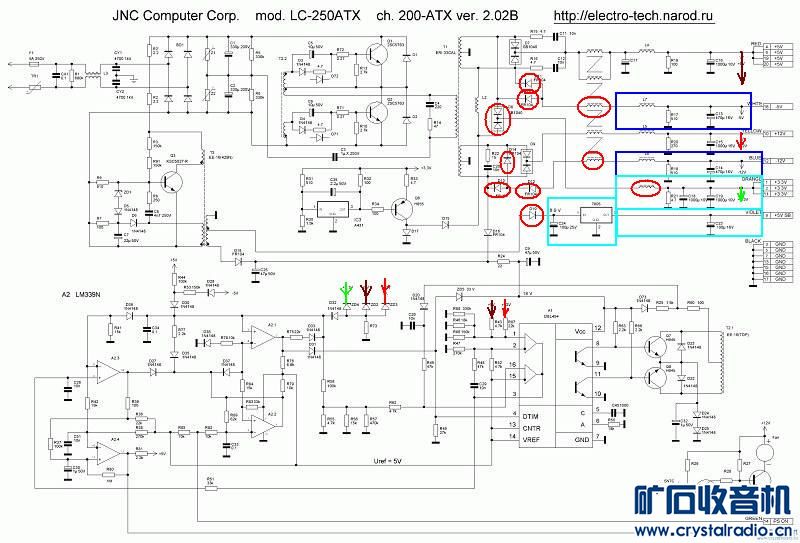

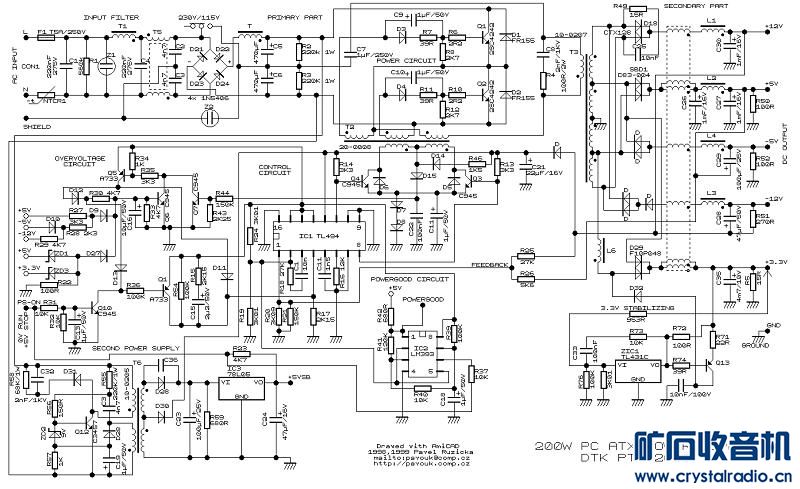

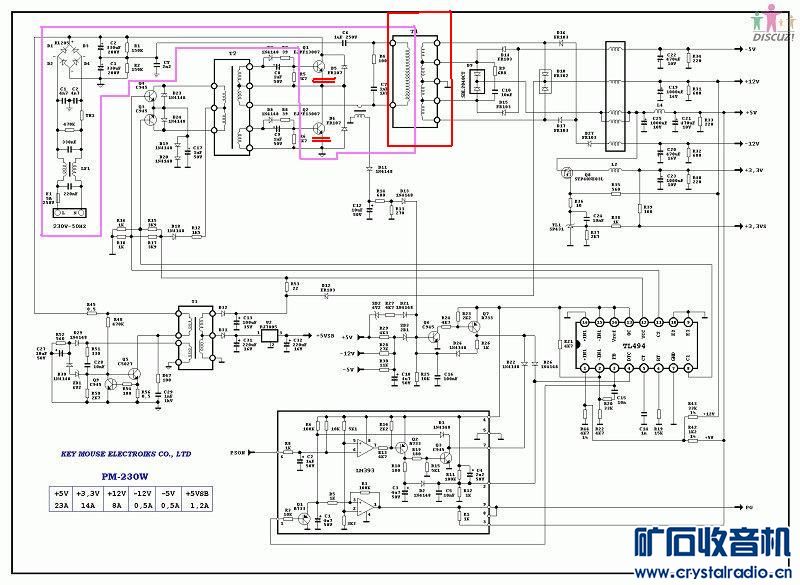

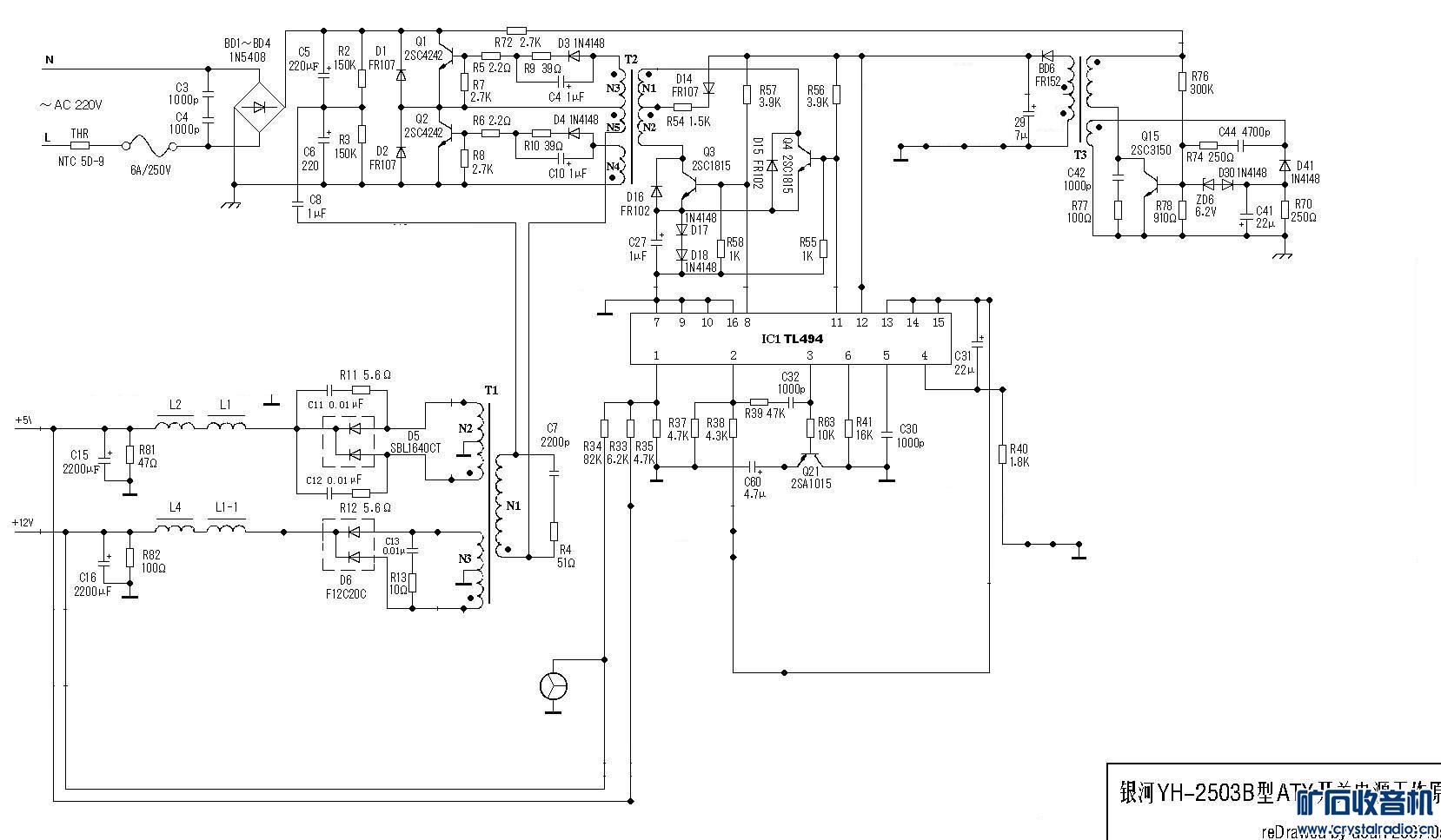

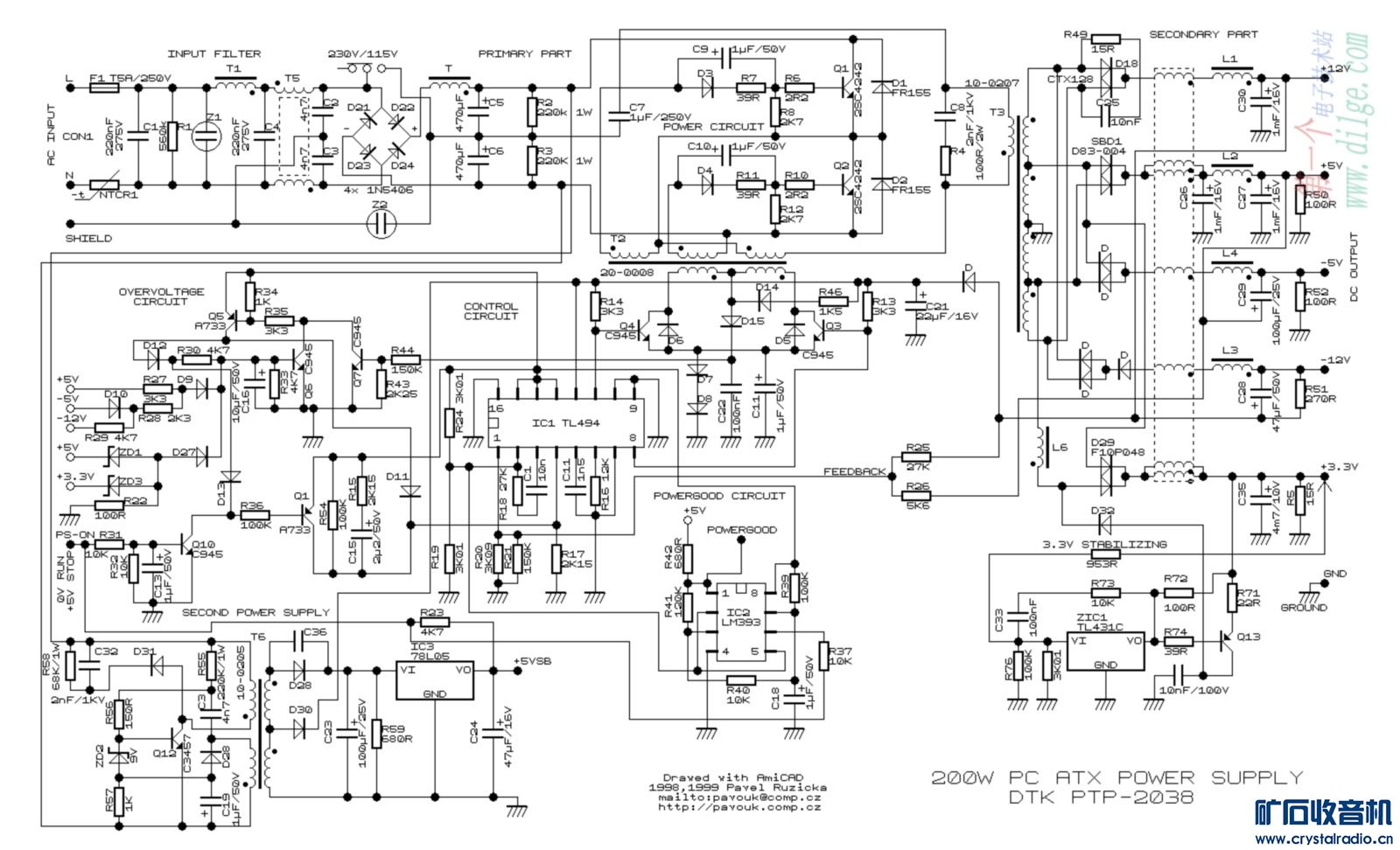

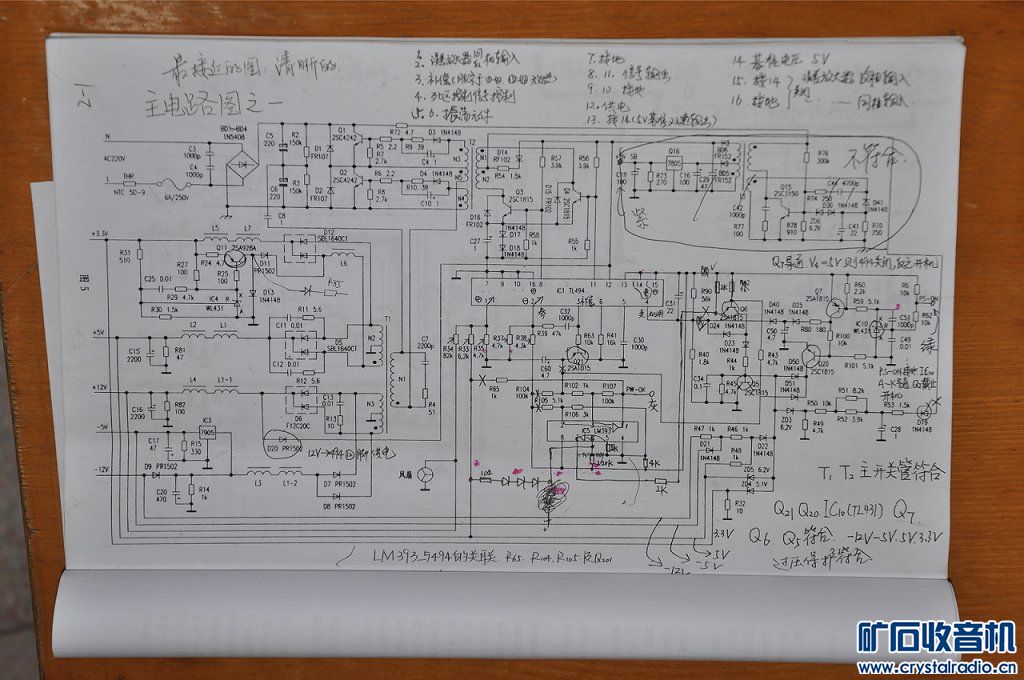

原理图一，它与我的ATX电源接近得最多，后面用到得最多。

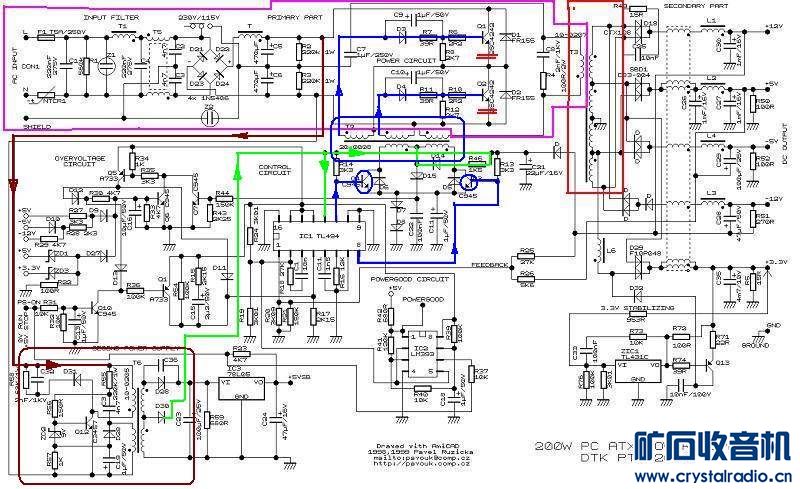

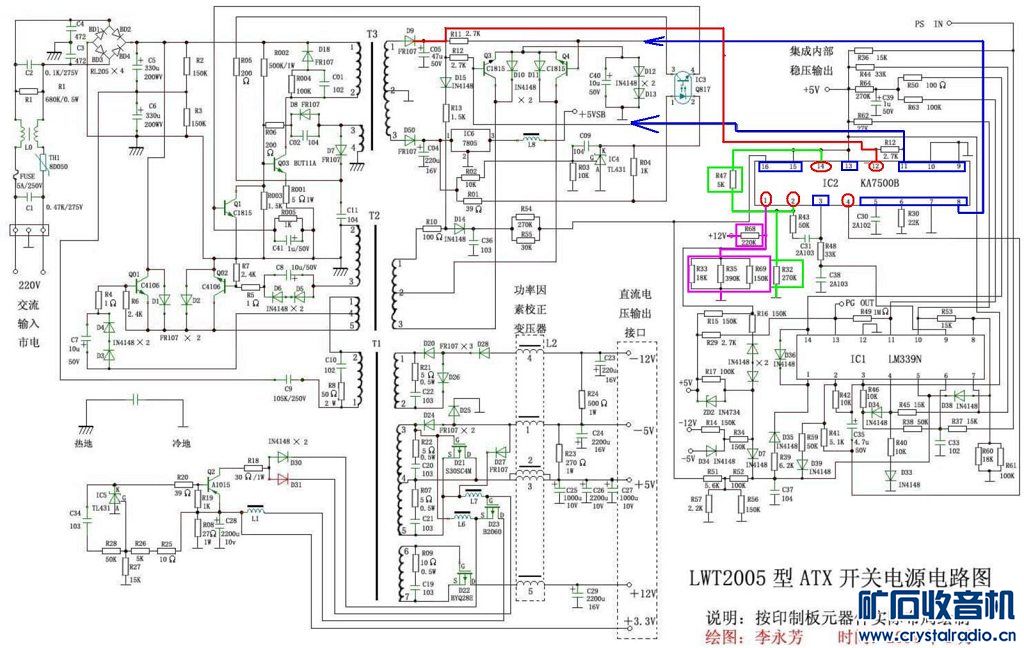

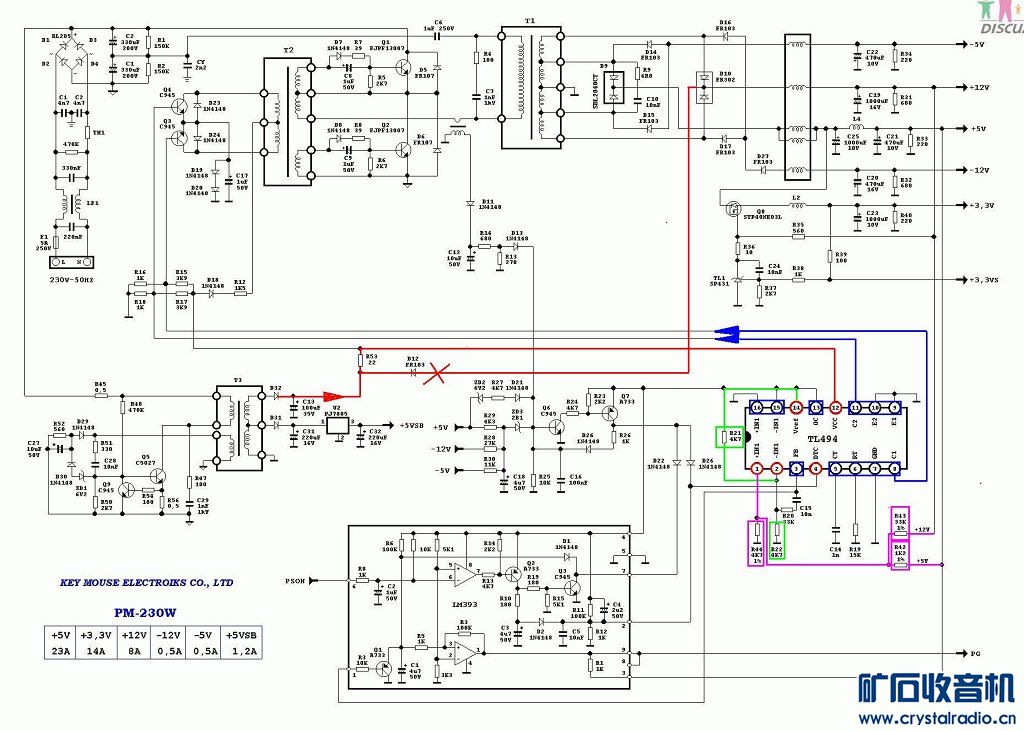

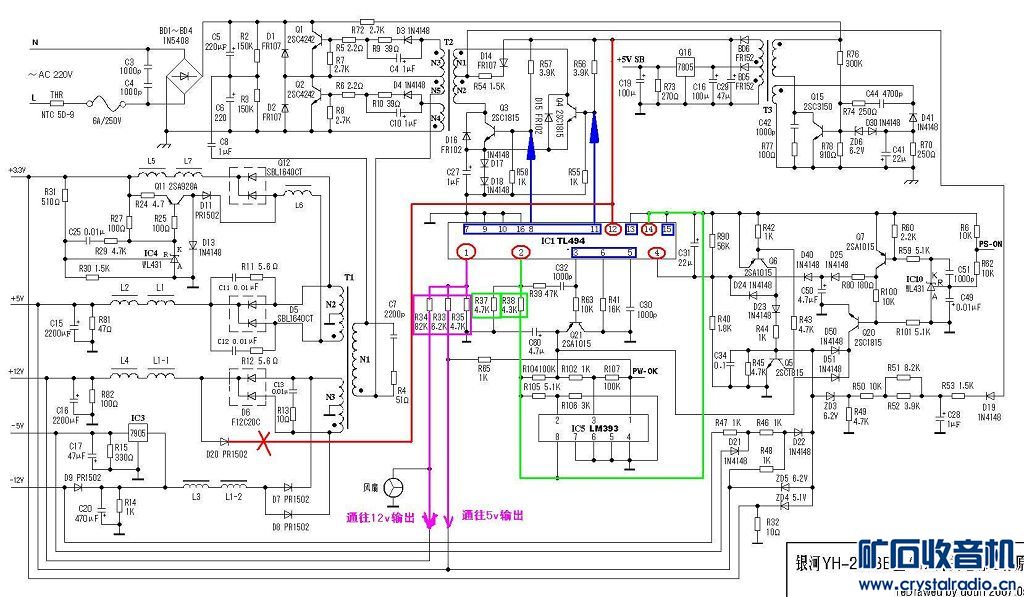

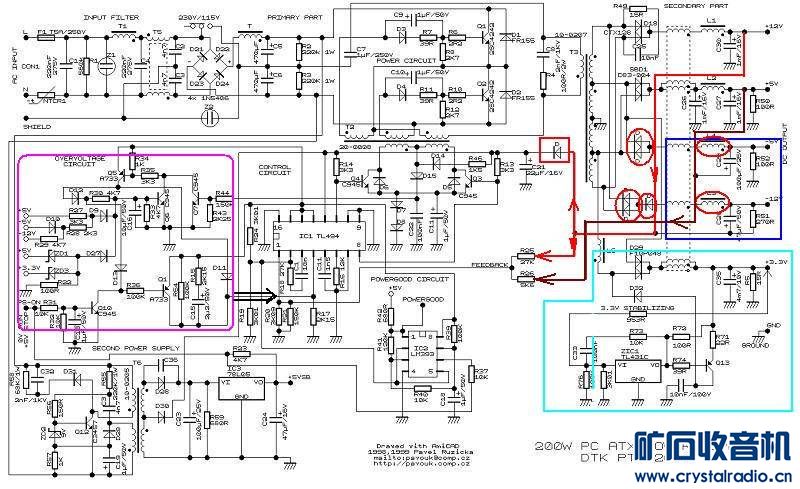

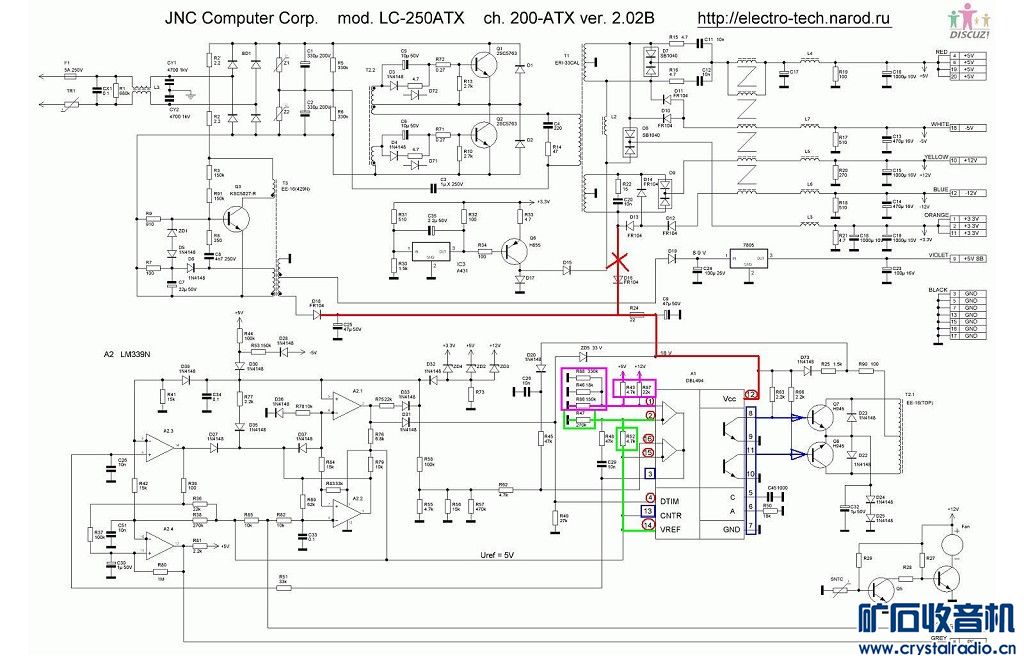

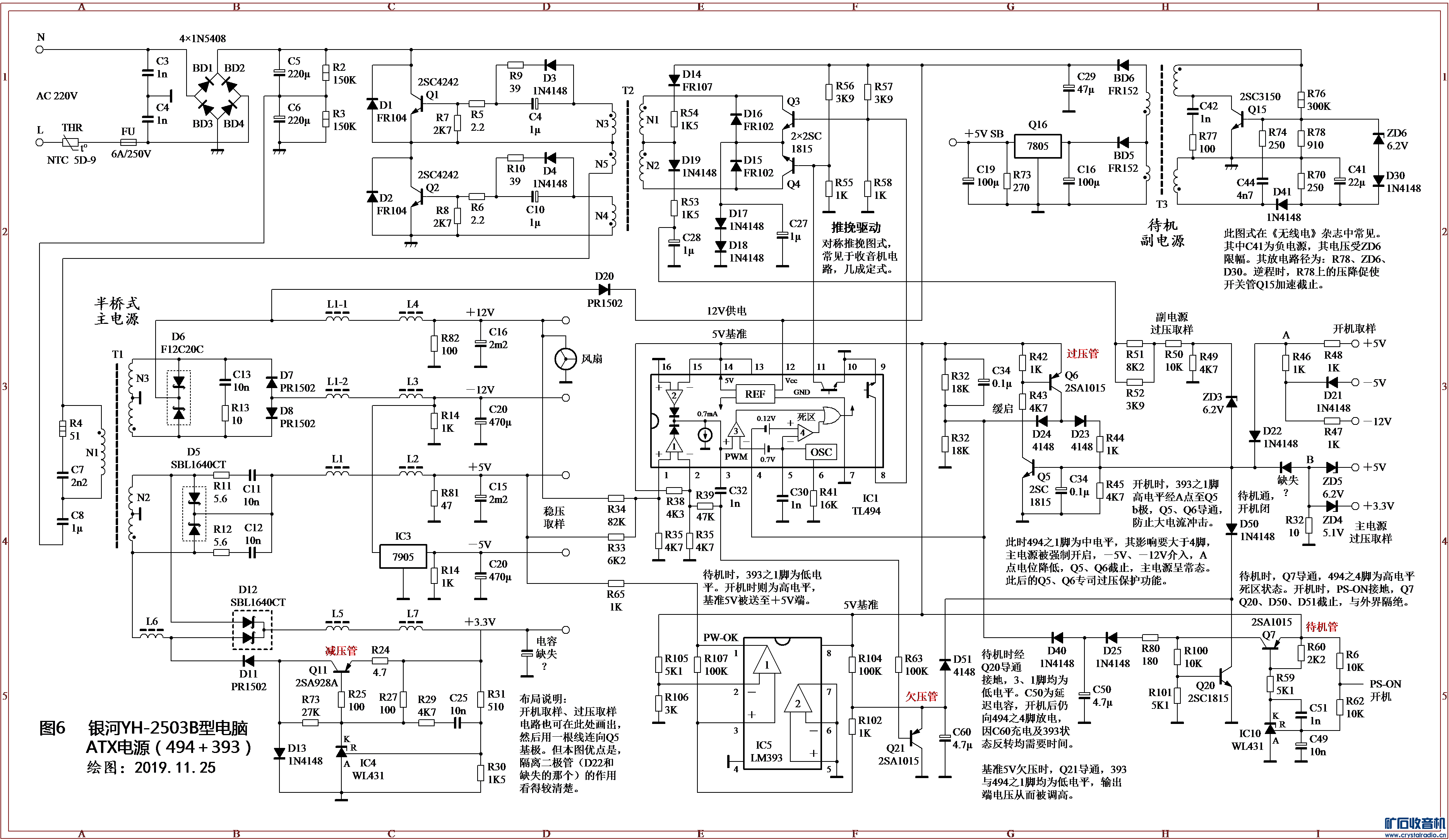

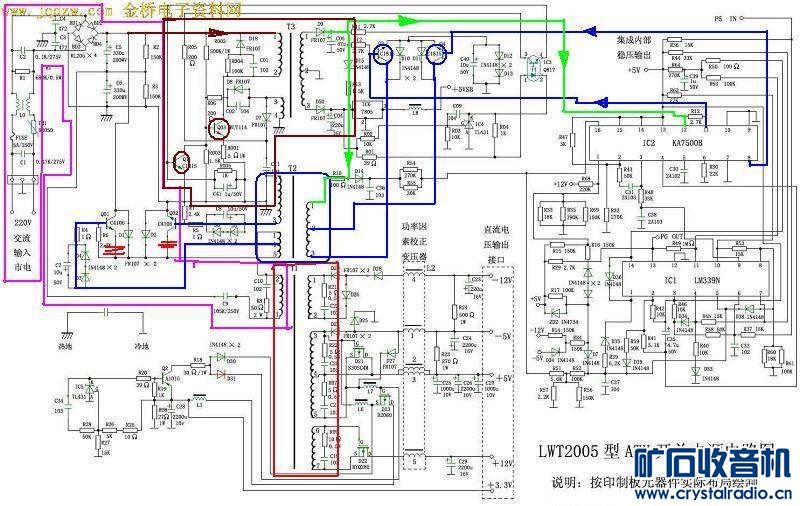

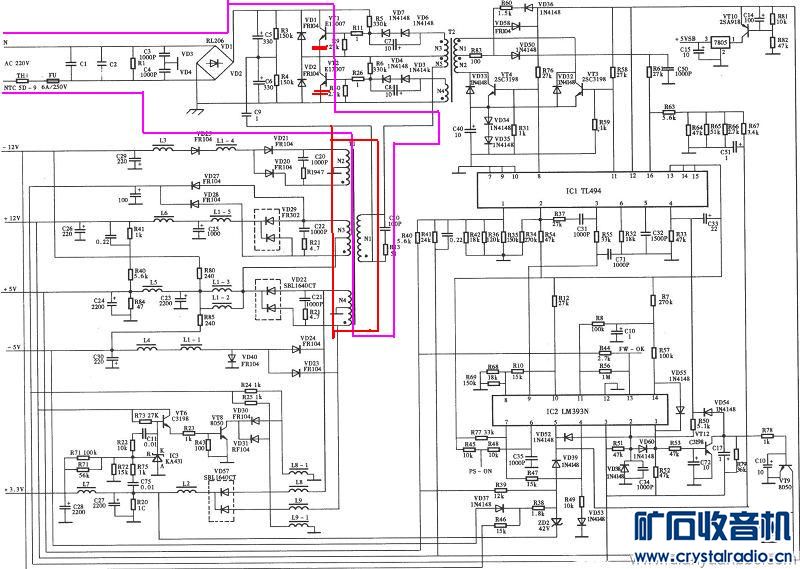

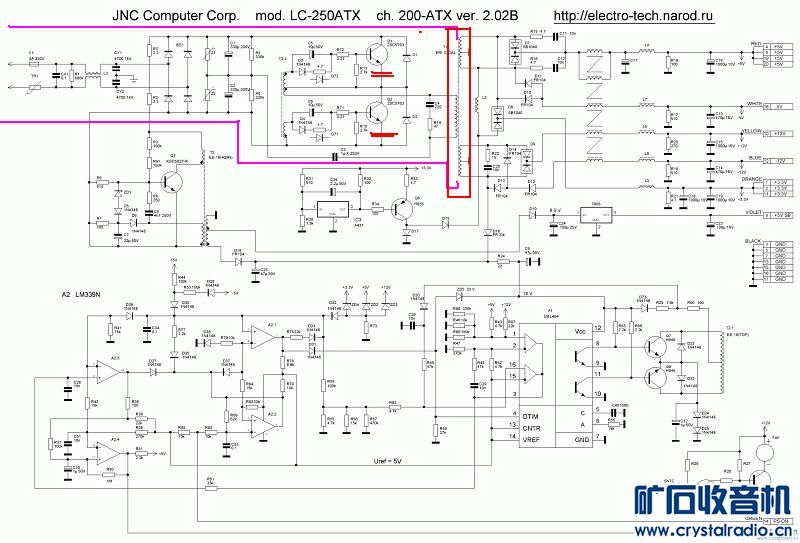

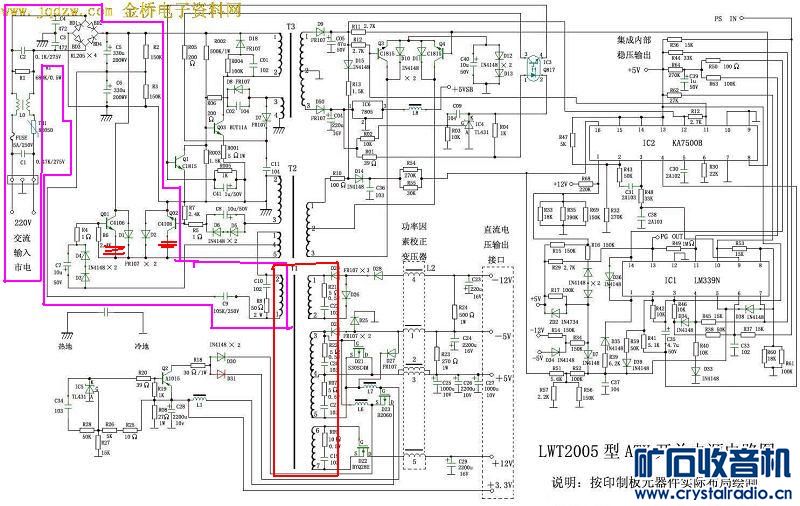

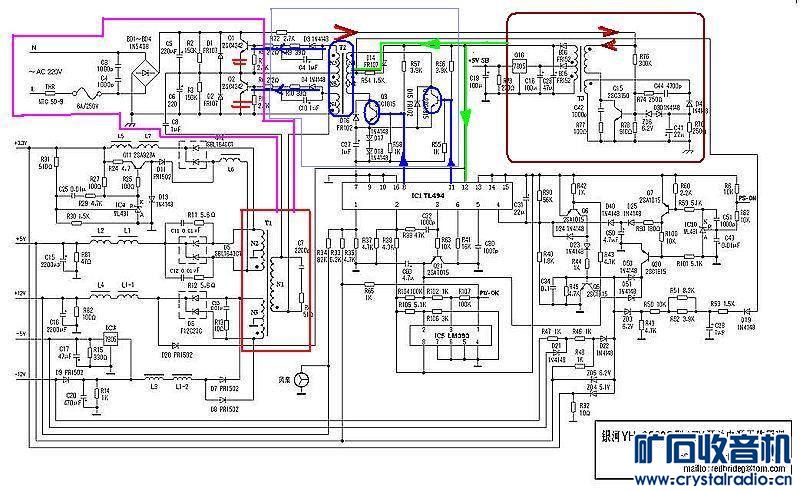

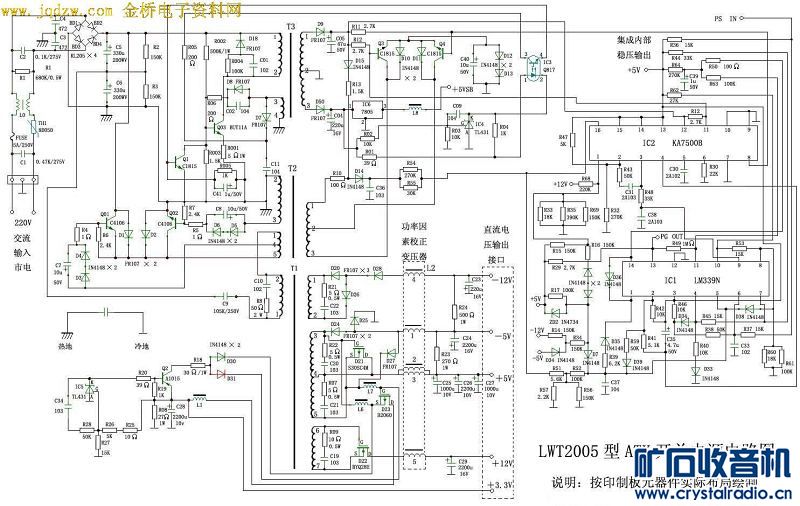

图二--图六





1、主回路的识别，下面各图，我把主要回路高压侧使用粉色框标记，红色的方框标记主变压器，在主开关管下面用红色标记。
    这部分回路不用作任何改动，但是我们要熟悉、了解它。
    相关原理，220V输入后整流滤波得到约310V直流电压，通过两个开关管控制，两管开关管中间，经过激励绕组的延伸部分、主开关变压器高压绕组，一只电容器，回到310V电压的中间点。有电流通过时，给主变压器输送能量，低压侧各绕组感应出相应的电压输出。






2、辅助电源部分和激励信号路径的识别，下面各图中，
    辅助电源部分用棕色框标记，棕色箭头指示辅助电源供电，绿色箭头指示辅助电源输出有两路，A 到TL49412脚，为TL494提供电源；B 到激励变压器，为激励电路供电。
    信号激励回路经用蓝色箭头指示，从TL494的8、11脚开始，到二只激励三极管的基极，到激励变压器，（蓝色的方框标记激励变压器）再从激励变压器到主要开关管的基极。
    这两个部分也不用作任何改动，但是我们要熟悉、了解它。


这个图比较特殊，同没有单独的辅助电源，从主回路12V绕组取得，经过相关电路。图上从左侧中部，向下，沿最下边的横线到最右边向上绕了一个大圈子，这种改起来麻烦，要专门为TL494供电单独准备辅助电源，原因见下面。
    特别鸣谢“Christian”朋友提醒，马上补充。

这个电路图把激励变压器分开来画，不知道的真容易被他骗了。



3、主回路各组输出读图。
    在图中，我尽量按照如下方法标记：
    +3.3V部分，使用浅蓝色方框标记，输出使用绿色箭头指示。
    -5V部分，使用深蓝色方框标记，输出使用粉红色箭头指示。
    -12V部分，使用深蓝色方框标记，输出使用深蓝色箭头指示。
    这三路输出，均需要拆除。拆除用红色圆圈指示的元件一般就没有输出了，您要特别记得把我标出的输出反馈回路断开。但是更提倡把该路输出元件彻底清除，因为少一个元件，少一个隐患。
    +5V输出反馈回路使用棕色箭头指示。
    +12V输出反馈回路使用绿色箭头指示。
    这两路输出可以保留一组或者两组，如果希望输出电压在10V，只保留原5V就可以，这一路的元件按照低压大电流设计的。
    原12V回路改装后可以达到约24V的输出，但是输出电流比5V的那一路少很多。
     改装后输出电流略小于原来的ATX电源标称的5V、12V输出电流。
    不论使用5V还是12V回路，改装后输出电压偏离原来的越多，占空比偏离最佳值越远，相应的输出电流越小。
    经常有电路有一个12V输出到TL494的冗余供电回路，送到494的12脚，一定要拆除它，我特别使用红色方框标记了拆除的元件，一般是一个二极管，原因是可调以后，12V输出经常会高于12V，TL494会过压。特别谢谢“Chritian”朋友提醒。





左侧中间粉红方框标记的，以后再说，您就会清楚了。
