请问，这个简易高压可调电路如何增加输出电流?

立花泷

  在玩电子管的时候经常遇到各种五花八门的高压，淘宝上好的高压可调电源上千， Google了一下搜到了一些简易的电路，手头正好有个220v/500w的隔离变压器，这个电路，请问怎么改一下可以把电压输出升高到350伏电流200毫安？

立花泷

手机传的所以图片很模糊输出端的电压电流是0-311v/100ma

kim1

家里电网电压高的话，都快240V了，桥式整流滤波后电压也比较接近了。如果变压器窗口有点间隙，用细一点的漆包线穿绕几十匝同向串联也能解决。电子管电压要求不是十分严格。

bs170

先说一下，小心触电
正题，这个电路470K应该就是调压电位器，12V齐纳管大致是保护Q1的 3.3欧是控制输出电流的，越小电流越大，大致这样


这个电路不知道不用隔离变压行不行，也许会炸的很厉害，电解电容一定要耐压高的

老庞家电维修

恒流充电？实验？

starxi

正巧最近我在鼓捣重整调整管烧坏的可调电源。发现这电路根本不能用，包括大功率NMOS配TL431的那个结构都是想当然的电路。MOS管做可调降压电源只有两种结构，还都是开关模式，一是UC3842做PWM单端输出+半桥驱动器+两个NMOS组成半桥结构即所谓的同步整流，一种是PWM+PMOS+续流二极管即异步整流。

koei

电位器是用来调整输出电压的，R2是限流电阻。升压比较容易，但是如果想把输出电流增加到200ma，那场效应管的功耗至少增加了一倍，可能会烧毁的。

bg1trk

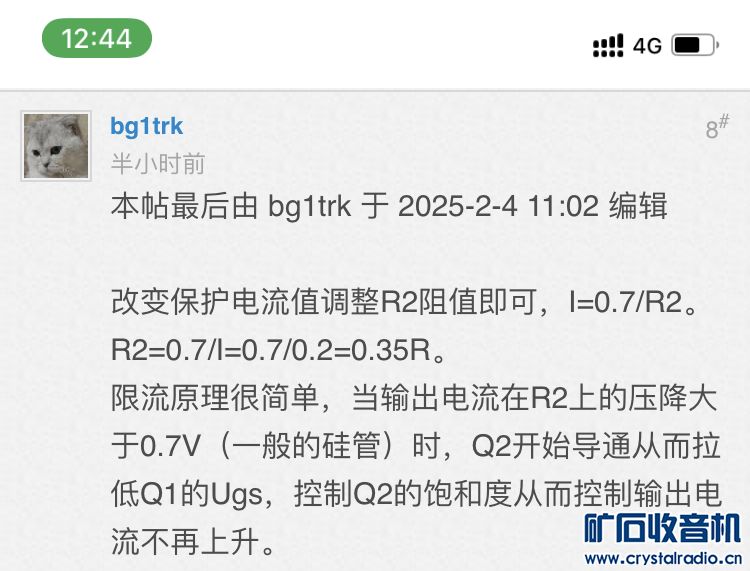

改变保护电流值调整R2阻值即可，I=0.7/R2。
R2=0.7/I=0.7/0.2=3.5R。
限流原理很简单，当输出电流在R2上的压降大于0.7V（一般的硅管）时，Q2开始导通从而拉低Q1的Ugs，控制Q2的饱和度从而控制输出电流不再上升。
因管子的Ube0各不相同，计算的阻值只是参考，实际使用时还要根据调试结果上下微调。


这个电路既不完善也没有稳压能力，且极不可靠，参考一下思路是可以的，实际使用就算了吧，别自找麻烦。


以前玩胆机时弄过一个串联型稳压电路，限流部分用的就是您图上的结构。
加入了光耦用于电平转换，使用TL431之类的低压器件实现了高压稳压。这么弄还避免了直接下拉高压电流，减小了功耗。
加入缓启动功能，避免了上电时频繁烧调整管的问题。同时还模拟了胆机先加低压、后加高压的电源特性，高压可延时几十秒，等灯丝烧热了再加高压。
高压稳压比较麻烦，尽管如您顶楼的图加入限流电路，但实际使用时还是会频繁烧毁调整管，上电时尤甚。加入缓启动电路此问题后大为改观。
附图供参考：




发过帖子，原帖地址（内有原理图、印板图，大概设计思路及元器件选型啥的）：
http://www.crystalradio.cn/forum ... read&tid=544501


同期还做过一款并联稳压，用于胆机前级供电，性能比串联稳压要好一些，帖子地址（内有原理图）：
http://www.crystalradio.cn/forum ... read&tid=559676


简单说下感受，高压稳压弄起来比较麻烦，做好调试时频繁烧管的心理准备，尤其是您一楼的那个图，会烧烧不休。

bg1trk

starxi 发表于 2025-2-3 22:48
正巧最近我在鼓捣重整调整管烧坏的可调电源。发现这电路根本不能用，包括大功率NMOS配TL431的那个结构都是 ...

同意您的说法，高压稳压痛处，做过才知道，那种调整管“脑袋上顶个球”的简易电路就是烧管神器，不实用。

改为开关电路是个路数，当初是跳过BUCK、甩开笨重的电源变压器，直接做开关电源。
早期做了一堆反激电源，反激简单嘛。后来转玩LLC，但那时已对胆机失去兴趣，只做了一款胆机用的LLC电源。

bg1trk

小建议，在隔离变压器的基础上再后续一个手动调压器，做块整流滤波板配合调压器输出可调的高压直流，胆机调试时用着很方便，可随意测不同屏压下胆机的“表现”。


给成品胆机供电，干脆直接用开关稳压电源。有基础的话可以自己做，成本不算高，起码比上千元少多了。输出电压、电流自己随意弄，主打一个“自由”。

935482411

bg1trk 发表于 2025-2-4 11:32
小建议，在隔离变压器的基础上再后续一个手动调压器，做块整流滤波板配合调压器输出可调的高压直流，胆机 ...

8楼0.7/0.2=0.35，不对。

bg1trk

935482411 发表于 2025-2-4 12:47
8楼0.7/0.2=0.35，不对。

还真是差了个小数点，多谢提醒，已修改。

935482411

bg1trk 发表于 2025-2-4 12:55
还真是差了个小数点，多谢提醒，已修改。

楼主的电路，首先要确定它用的是多大的电源变压器，图上的数据来看，它是个小功率的电源变压器，100mA是它输出的额定电流。
电路本身设计，可以用在200mA输出。所以，你只需找一个输出电流大于200mA的相同电压等级的电源变压器即可……

立花泷

bg1trk 发表于 2025-2-4 10:56
改变保护电流值调整R2阻值即可，I=0.7/R2。
R2=0.7/I=0.7/0.2=3.5R。
限流原理很简单，当输出电流在R2上 ...

请问这个电路的最大电流是多少？接了这块板子之后，是不是不用再接单独的滤波电感电阻那些了？

3AG1A

你试下这个电路吧：


以前给论坛里的坛友设计的，已经用了多年了。
把场管换成大功率的，减小R3 就可以增大输出电流，200mA 时换成3 欧或3.3欧。
一乐的帖子在这里;
www.yleee.com.cn/thread-61224-1-5.html
