鼎阳Siglent SDS804X示波器开箱+晒晒我的测试设备

neos

上一次在论坛发帖已经是三年前了，当时晒了几块老式美国万用表，包括辛普森260还有已经倒闭的Radio Shack曾经生产的Micronta系列。虽然我主要对古董设备感兴趣，但实际应用当中还是现代测量仪器用起来更准确和顺手。若干年前忽然对示波器产生了兴趣，当时也不大懂，只看带宽和采样率，而且预算有限，就入了个汉泰的DSO5102P，双通道+破解至200MHz的带宽+1Gbps采样率对于当时的我来说“看起来很美”。虽然对于简单应用来说没什么大问题，但我却忽略了一个很重要的参数，那就是存储深度，这台示波器只有40K！40K能做啥？除了实时观察波形以外，很难对于捕捉的信号进行详细分析。于是就心痒痒的想入个好点的，起码存储深度大一些。经过一番简单调研，发现在400美元这个级别主要就是Rigol（普源）DHO804和Siglent（鼎阳）SDS804X。好家伙，两个型号简直都是跟对方对标，竞争关系明显。经过多方对比，还是决定选择SDS804X，主要考虑几点：1.售后，网友都说鼎阳在美国的售后要比普源好太多，毕竟三年质保，万一出问题呢？2. 存储深度，DHO804是25M，而SDS804X是50M，破解后可以到100M。3. 设计风格，这个见仁见智，但我比较偏向传统的设计风格，无论是从外形还是操作界面来说，SDS804X都更符合我的口味 —— DHO804那蜂窝状的后盖让我有点密集恐惧。。当然二者都有对方不具备的优点，所以完全就是萝卜白菜了。话说国内的价格折算过后比美国便宜不少，但考虑到质保还是在美国的认证经销商处购买比较放心。以下奉上开箱照，所有照片均由尼康Z6 II + 尼克尔 Z 50mm/f 1.8镜头拍摄。

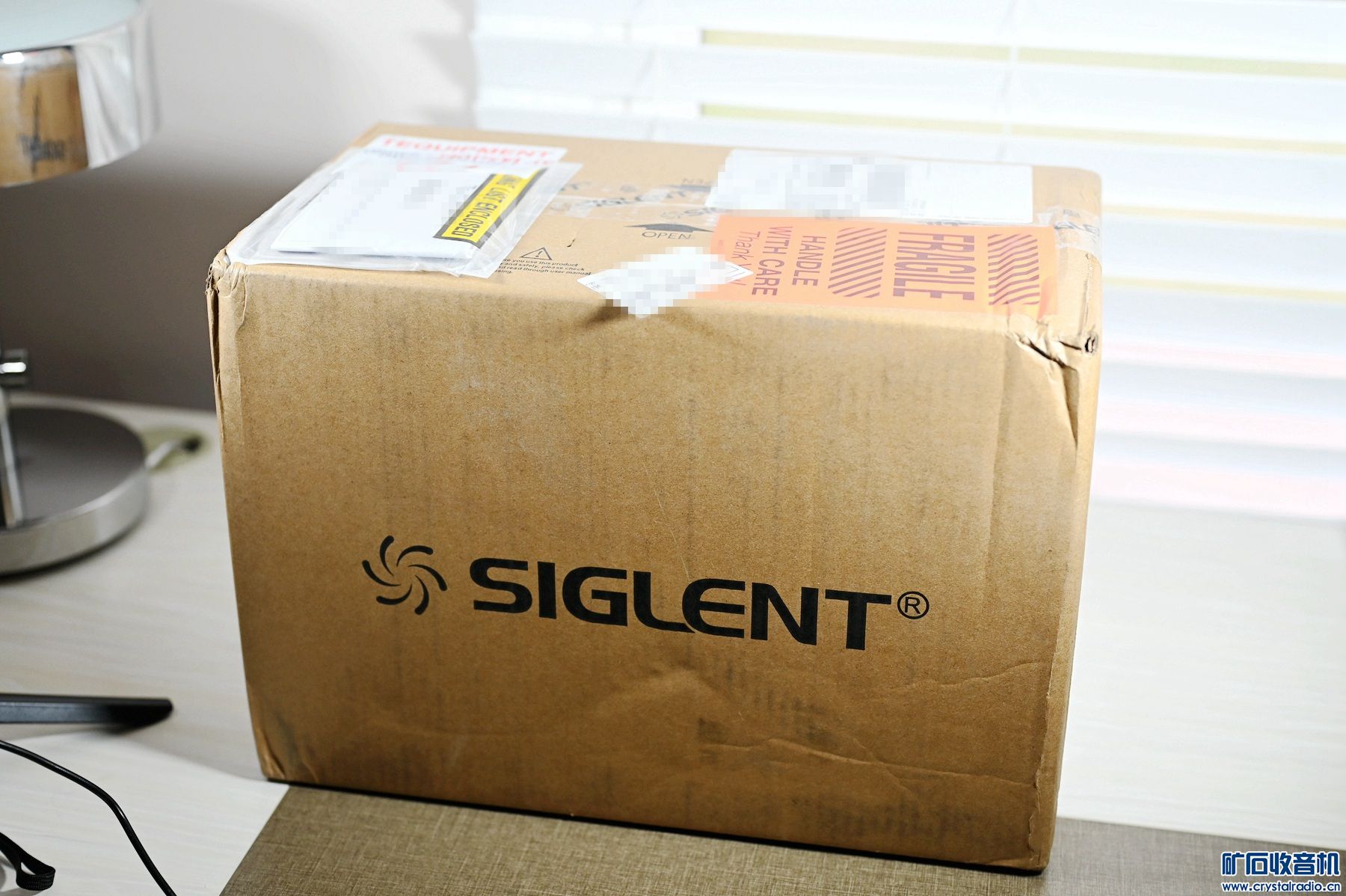

机器到手之后首先看到的是贴满标签的包装盒，实在是不忍直视，卖家难道不能外面再加个包装么？


手动撕掉所有标签之后看着舒服多了


正式开箱，话说用个彩盒包装的成本会上升多少？

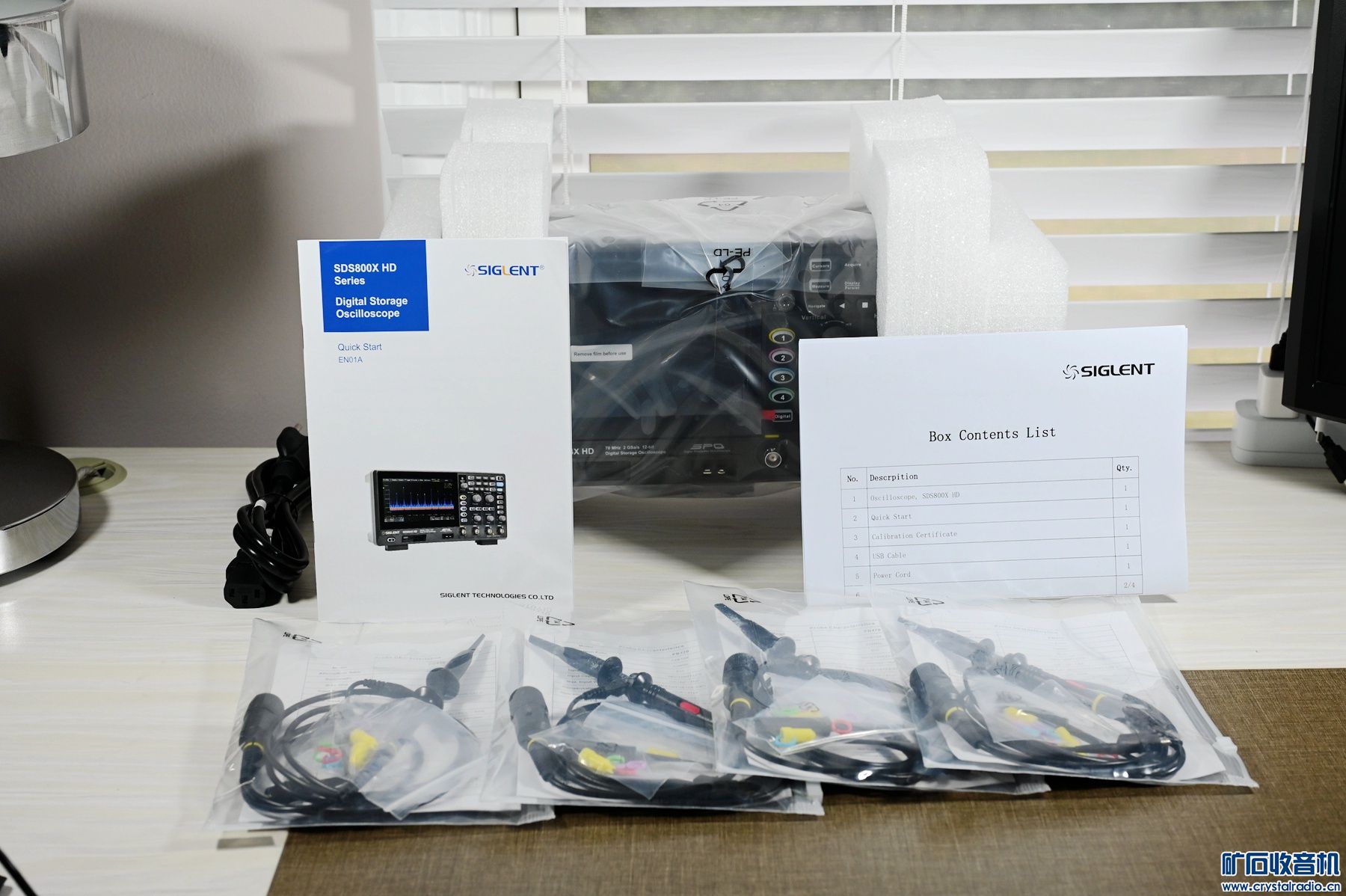

主机+附件+手册

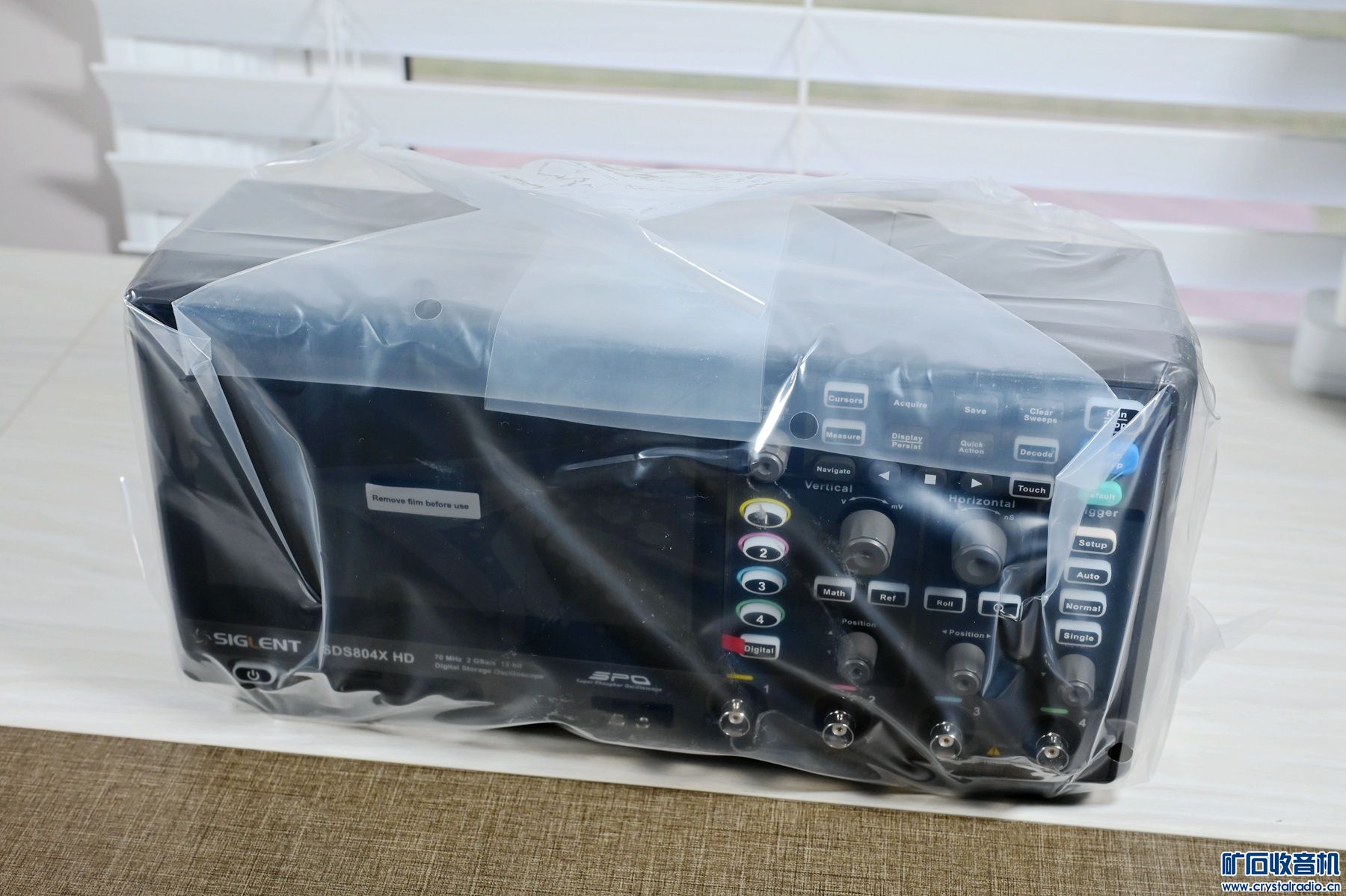

我就喜欢这种塑料膜包裹的新机感


贴膜的小哥/妹子能稍微用心点么？


小心翼翼撕掉中间的警告贴纸，看着舒服多了

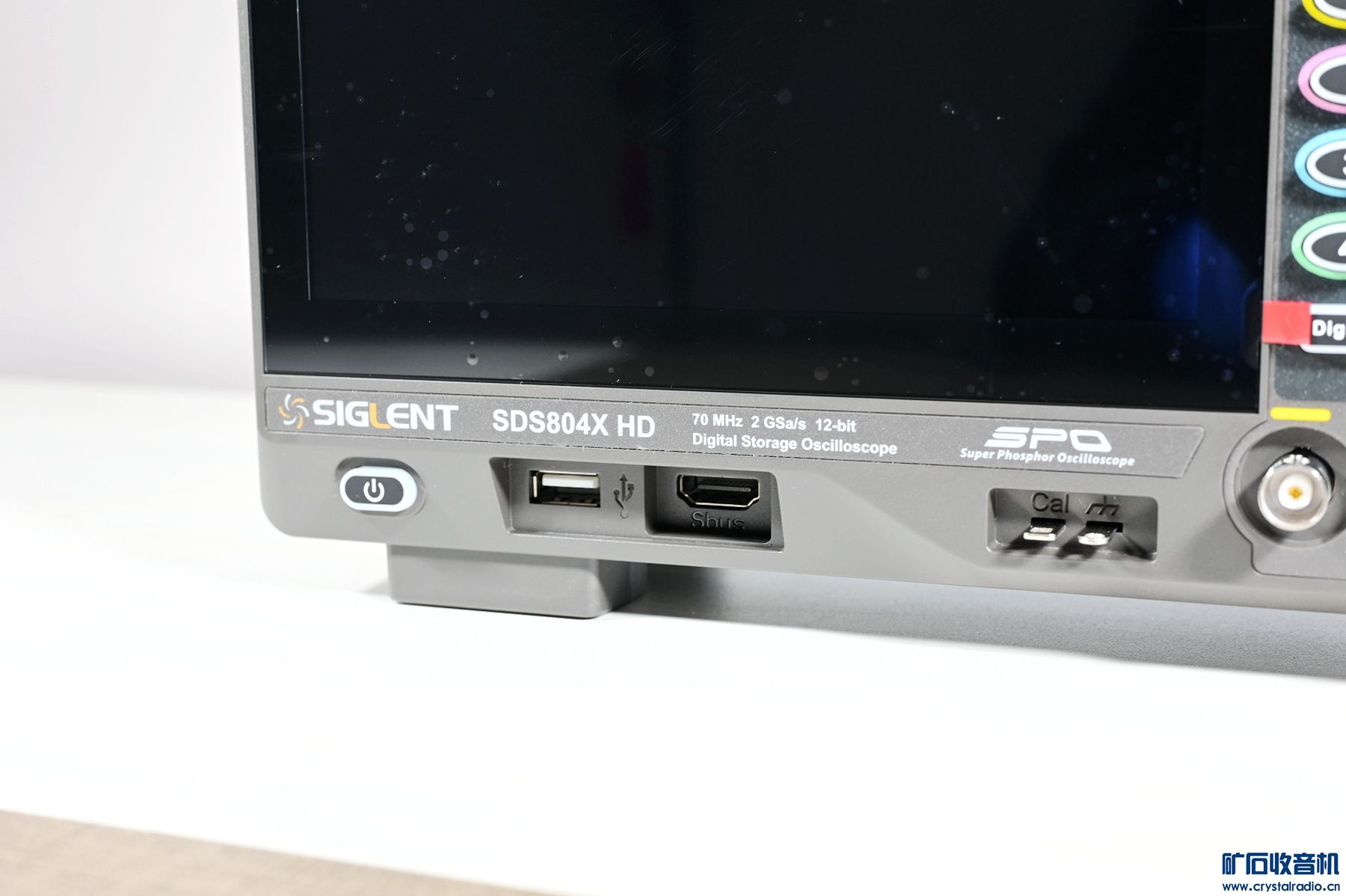

虽然是70MHz带宽，但能轻松升级到200MHz是它的卖点之一

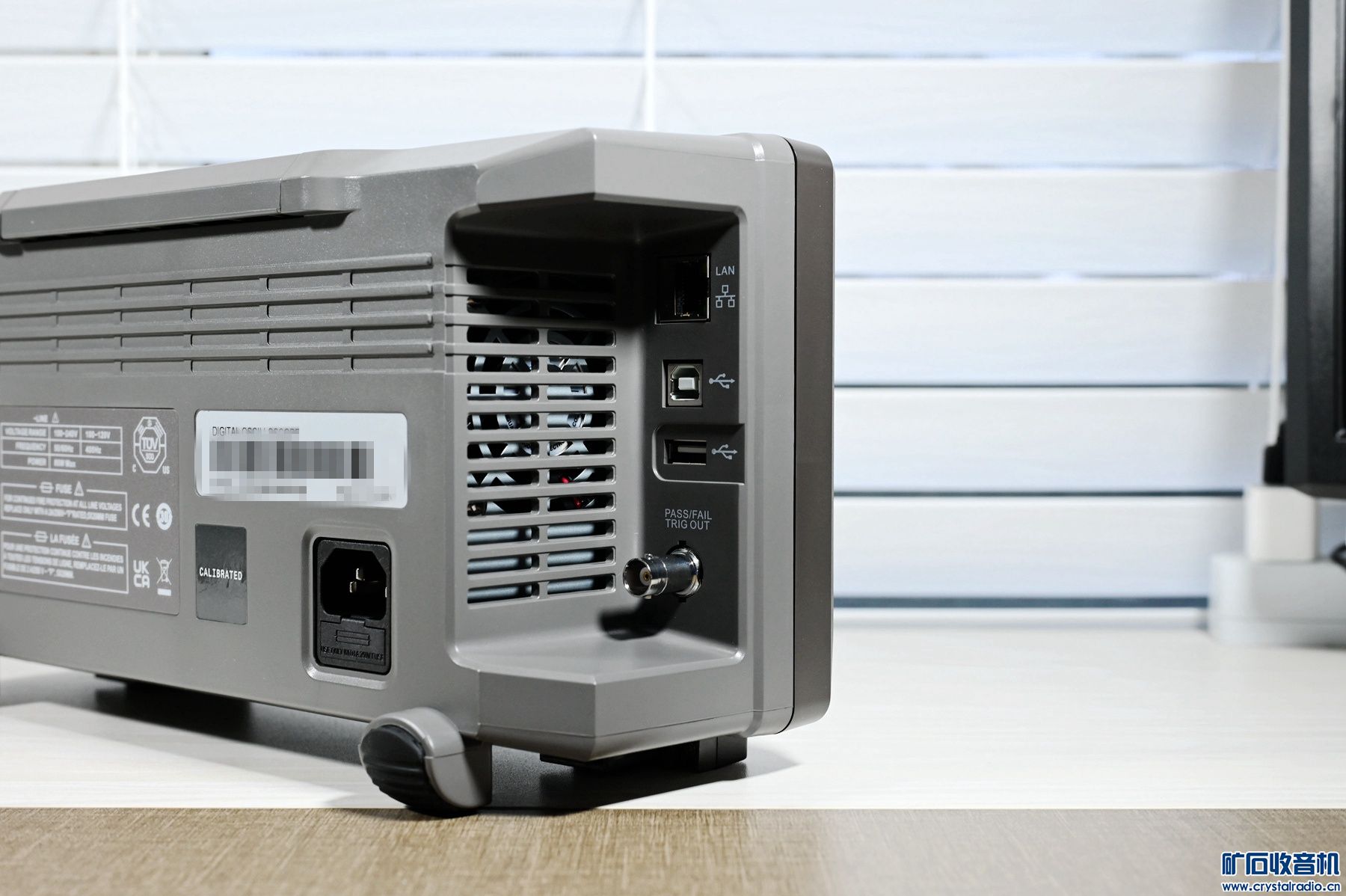

能联网的确是个很大的优势，毕竟这快屏幕实在算不上大，能远程接入可以弥补这一不足

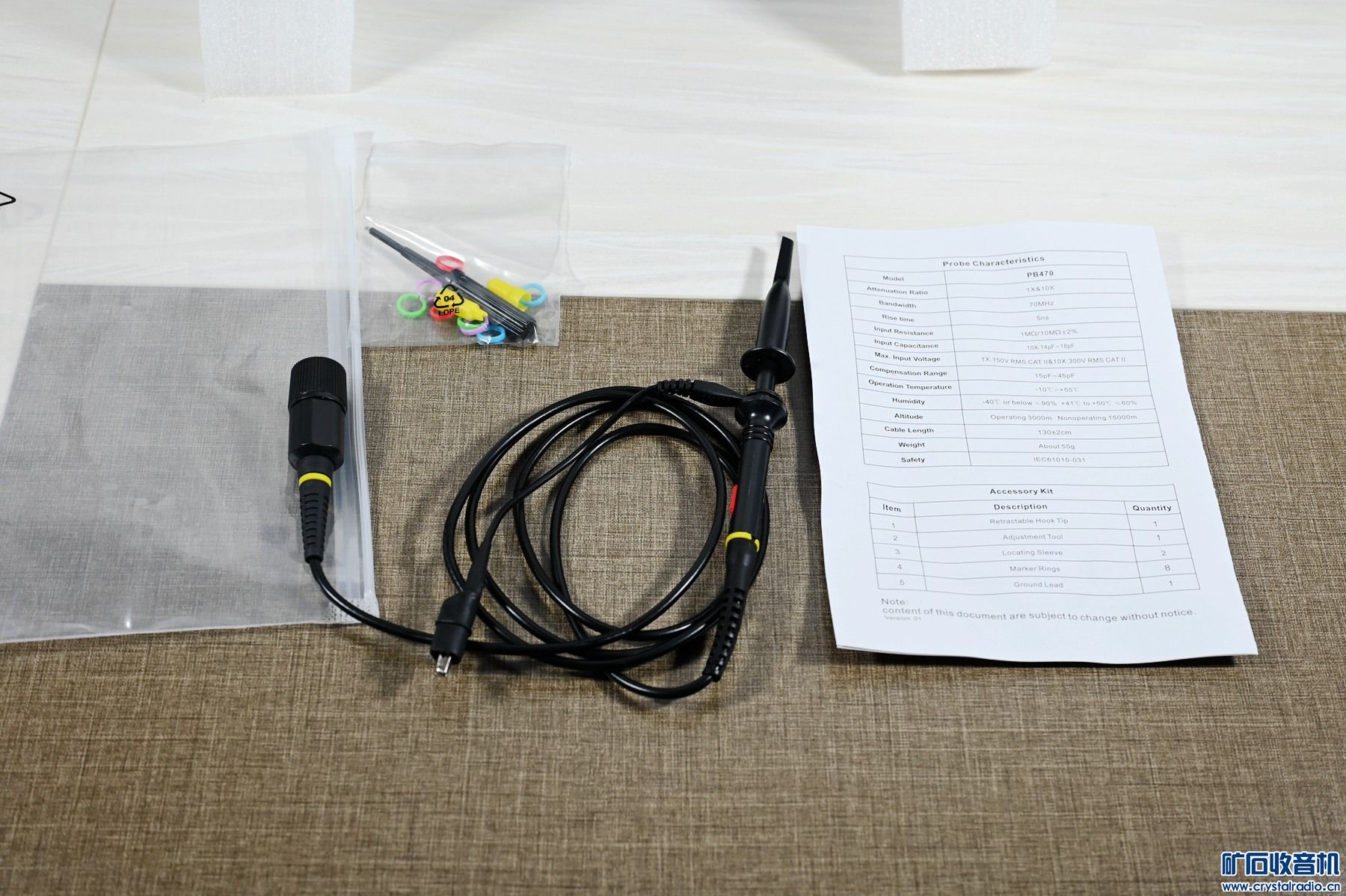

表笔吐槽下，居然没有接地弹簧。。。

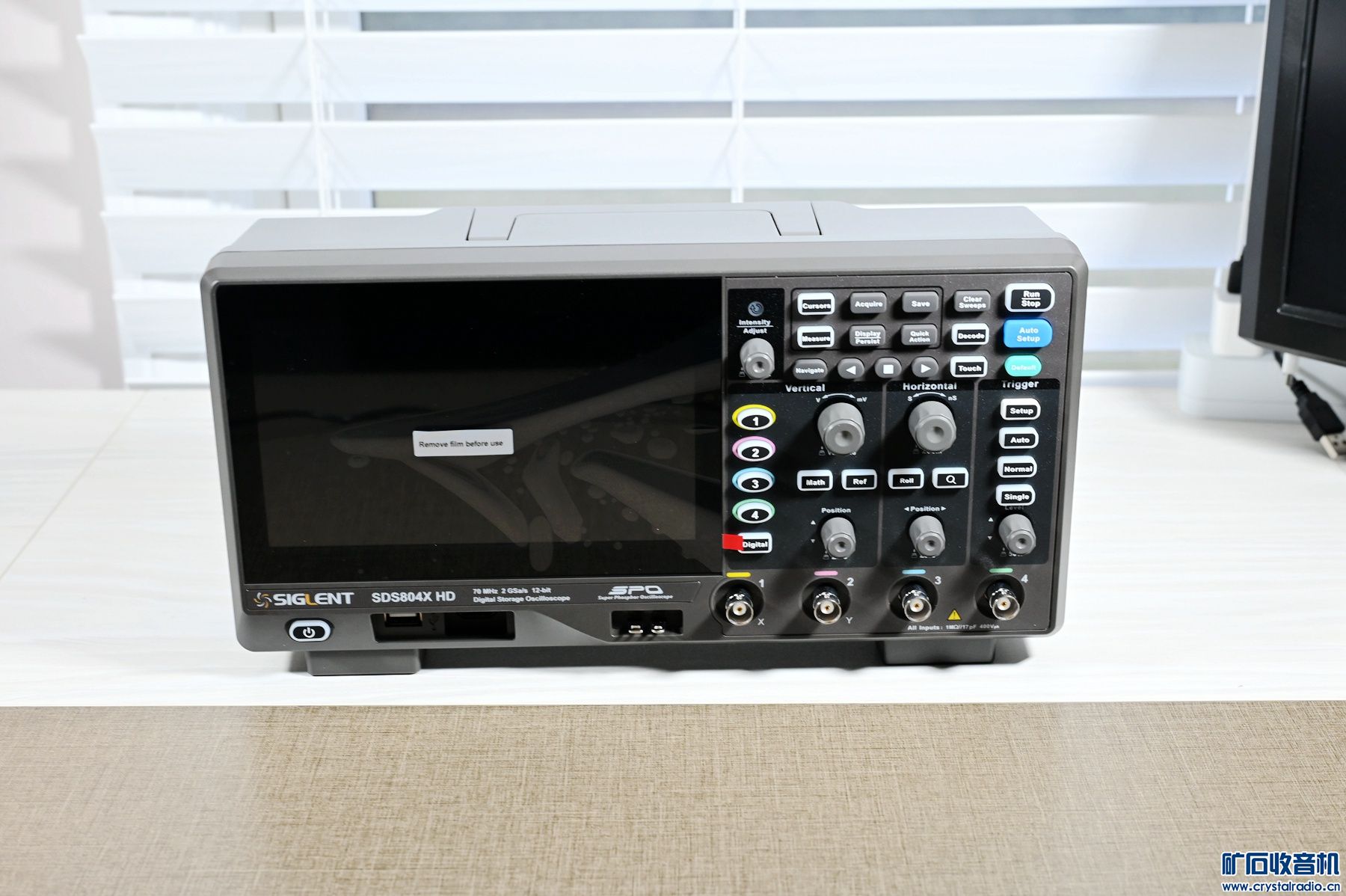

一直都很喜欢这种纯净的画面，专业感扑面而来


开机完成第一件事自然是调节探头的补偿

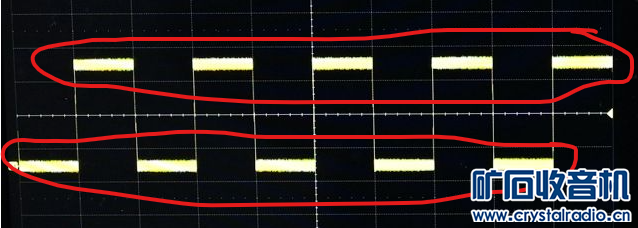

这里遇到了个问题（或者说是现象）：当我用默认的探头10x挡位，按AUTO SETUP进行自动触发的时候，信号不大稳定，有时候可以触发，有时候却不行。触发失败的时候方波在屏幕上左右跳动，稳定不下来。我观察到一般这种现象发生的时候，方波信号的上沿噪声很大，导致触发失败。而噪声的大小会随着探头线的位置不同而变化，换句话说，我把线来回挪动的时候，往往会在成功触发和触发失败之间变化。经过进一步的观察，我发现如果在示波器稳定触发的时候把探头的线靠近示波器电源线的时候，噪声会明显增大，从而导致触发失败。另外一个有趣的发现是，如果用探头1x挡则无论如何都不会有问题，每次都能成功稳定的触发示波器内部产生的1KHz标准方波。如果想要在10x挡稳定触发，我发现两个选项很有效：1. 打开噪声抑制；2. 打开20MHz带宽限制。除此之外，降低垂直分辨率到500mV/div也可以稳定触发（自动触发为100mV/div）。不过我不大清楚这个是不是正常现象，毕竟我的理解是示波器自带的自动触发功能应该可以考虑到噪声问题，从而通过降低垂直分辨率，目的是为了成功触发。我给经销商以及鼎阳美国的售后发了封邮件，看看他们怎么说。当然我也想听听各位的看法，希望示波器本身没有什么问题。

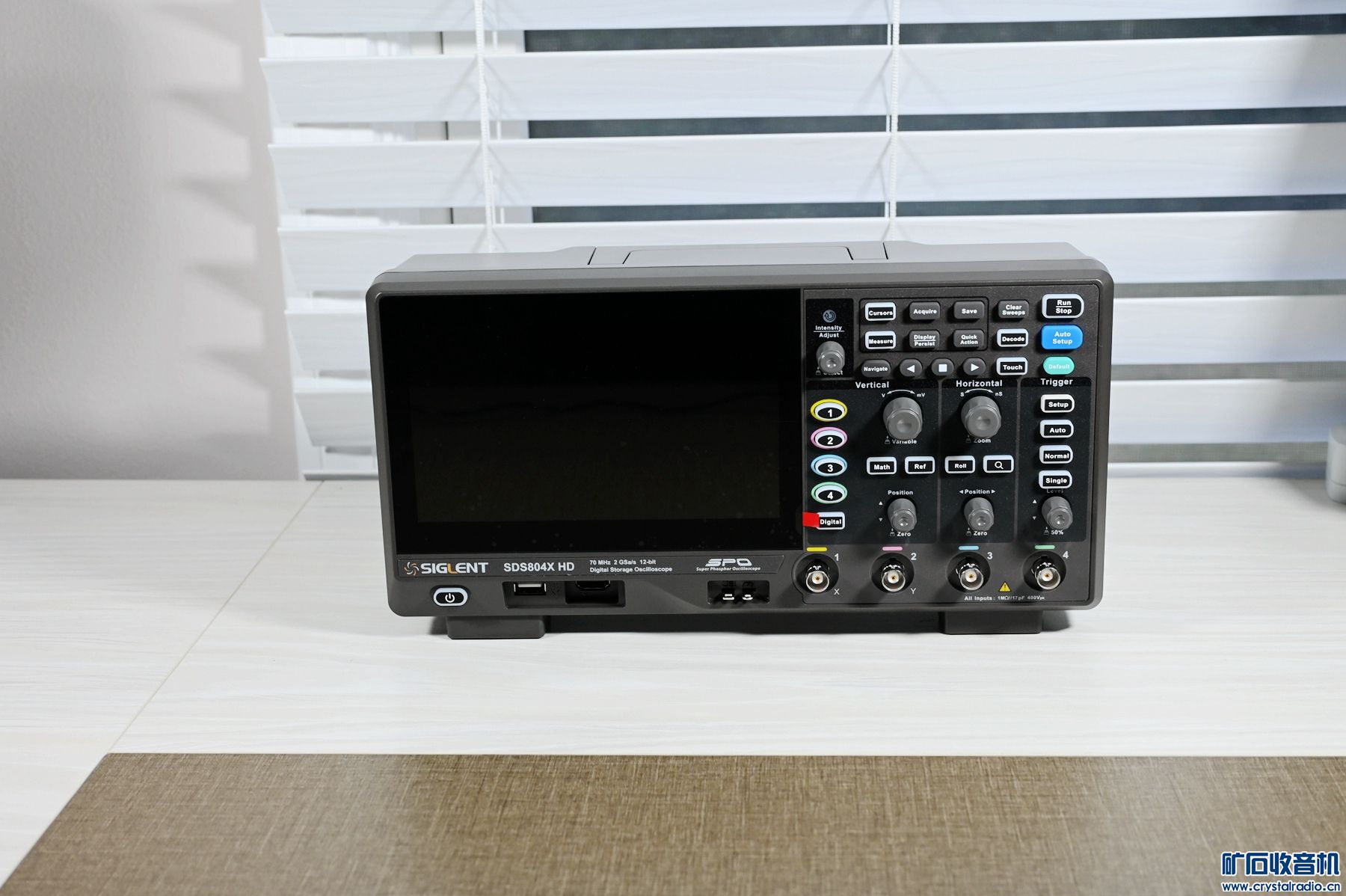

四通道看着的确比两通道来得高大上


开箱照到此结束，总体对这个示波器的功能（相当复杂）很满意，操作也很直观方便，外接鼠标能让操作进一步调高效率。此外我还定了一个USB无线网适配器，下一步测试该机的网络功能。

补充内容 (2024-12-19 06:02):
43楼给出了后续更新

neos

mmnn909090 发表于 2024-12-19 09:42
是的，我测的是交流50Hz夹杂高频，触发不稳，怎么调也不能定格。不过问题不大，可以忽略。

我倒是很 ...

我没有频谱仪所以帮不了你。关于这个不稳定触发，噪音干扰倒不是主要问题，感觉更多的是程序的逻辑与其他示波器有些区别。

neos

这一帖主要分享一下我当前的测试设备，包括我的那些老古董，虽然用的不多，但没事拿出来玩玩也是一件很有乐趣的事情。首先上的是现代设备，包括示波器和万用表。

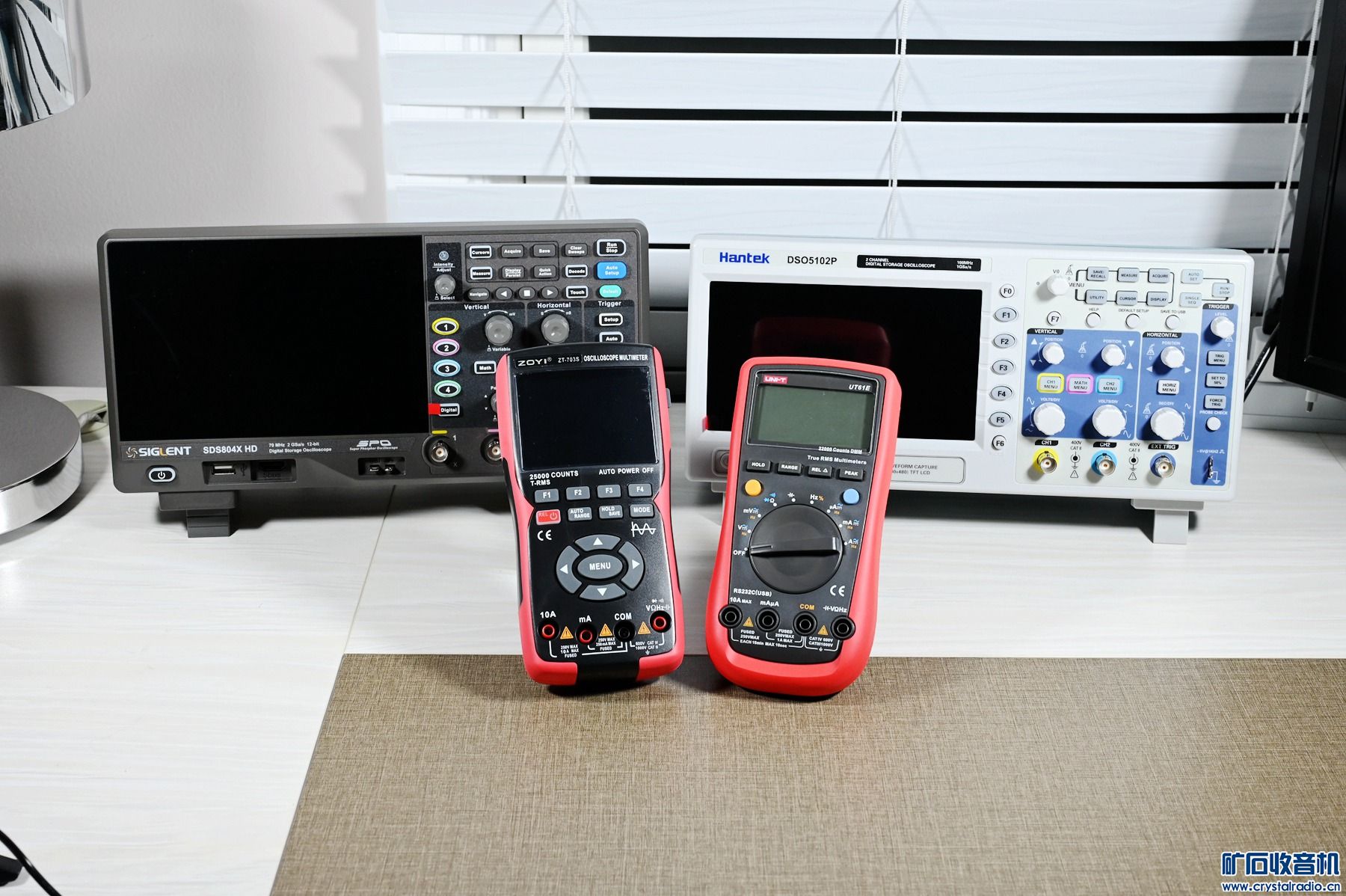

新老两代示波器肩并肩


公平来讲，5120p作为入门级别的示波器，做一般的测量是绝对够用了，存储深度虽然很小，但是分析一些规律性的信号问题也不大。这里再多说一句，同样的电磁环境，这台5102p自动触发功能没有任何问题，无论是1x还是10x，都很稳定。当然，经过仔细观察，这台5102p是把触发的垂直分辨率设置到了2V/div，其自带信号发生器生成的方波是5V 1KHz，而Siglent则是3V 1KHz。如果我把垂直分辨率调到500mV/div的话，这台5102p也会触发失败。这是不是可以间接说明其自动触发比SDS804X更聪明一点？

示波器+万用表


话说8年前买了这块优德利的UT61E万用表，虽然牌子不如福禄克，但精度和功能对我来说完全够用，价格也很低廉。后来逛论坛看到有用户说其温漂比较严重，但这在我这里都不是问题，因为我基本只在室内使用，空调暖气保证室内温度常年都在摄氏25度上下，精度没什么太大变化。而且说到底，我也只是业余电子爱好者，对精度没有过高的追求，差不多就行了。

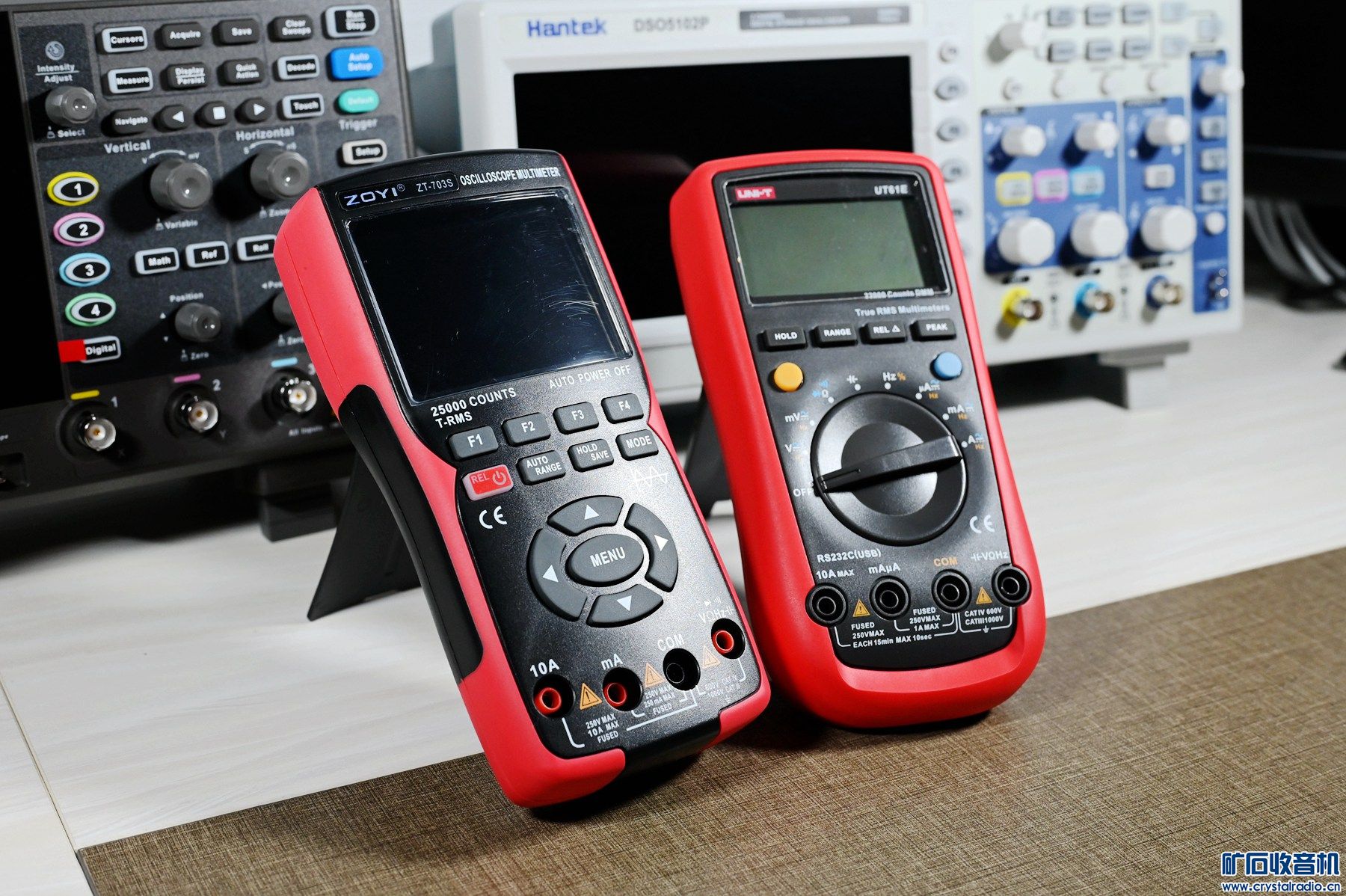

这块众仪的703S示波器万用表说来就有点意思了。某天在本地二手买卖APP上闲逛，忽然发现有人低价出售全新的手持示波器万用表。想着这玩意儿晚上看到很多次，觉得有点意思，卖家价格开的非常低，买个玩玩就算转手也不亏，于是就立刻联系然后就把这小家伙带回家了。


703S的万用表功能还是挺实用的，精度和61E差不多，测量结果也非常接近，所以我可以基本确定两者都比较准？不过它的示波器功能相对来说玩具属性就更重一些了。做一些简单的测试可以，但实际带宽、分辨率、以及存储深度都不能和独立的示波器相提并论，功能上也差很多，真的就是应急情况下简单用用。不过有总比没有好，当玩具玩玩也不错嘛。

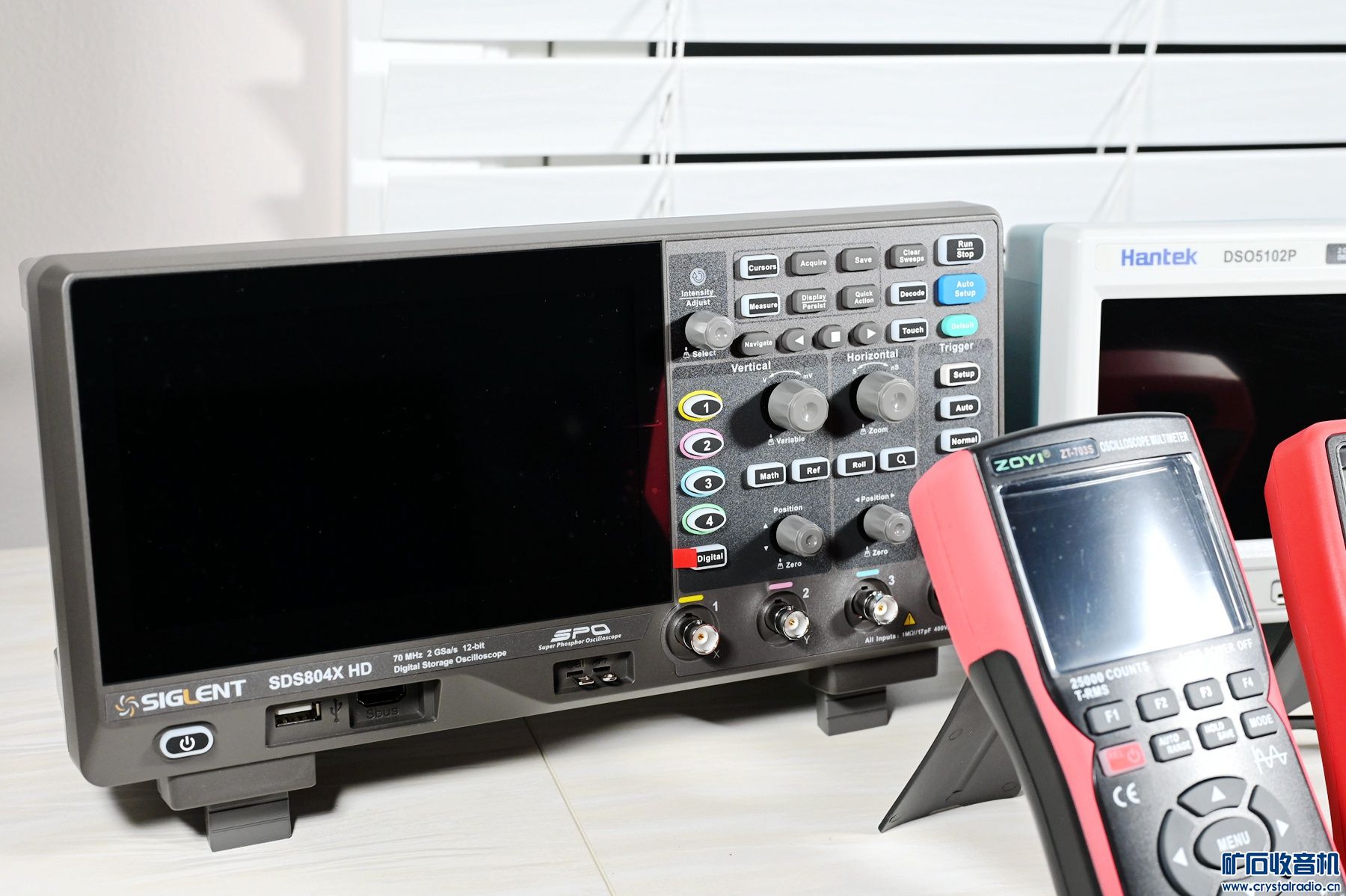

SDS804和DSO5102p更多细节欣赏



看完了现代设备，下面是古董设备合影


先看看两台相对年代较新的指针万用表


这台由Radio Shack生产的Micronta 22-220A属于有源万用表。其直流电压档内阻能达到10兆欧，完全可以和电子管伏特表相媲美。当然了，电子管耐高压，不容易烧毁（曾经用后面要介绍的电子管万用表1.5V挡测120V交流电，当时吓了一跳结果啥事没有），而这台晶体管万用表显然是不能用错挡位的，否则后果会很严重。。


这块表不走寻常路，电压电流挡都是以3作为划分，而不是2.5，5，10这样的常用数字

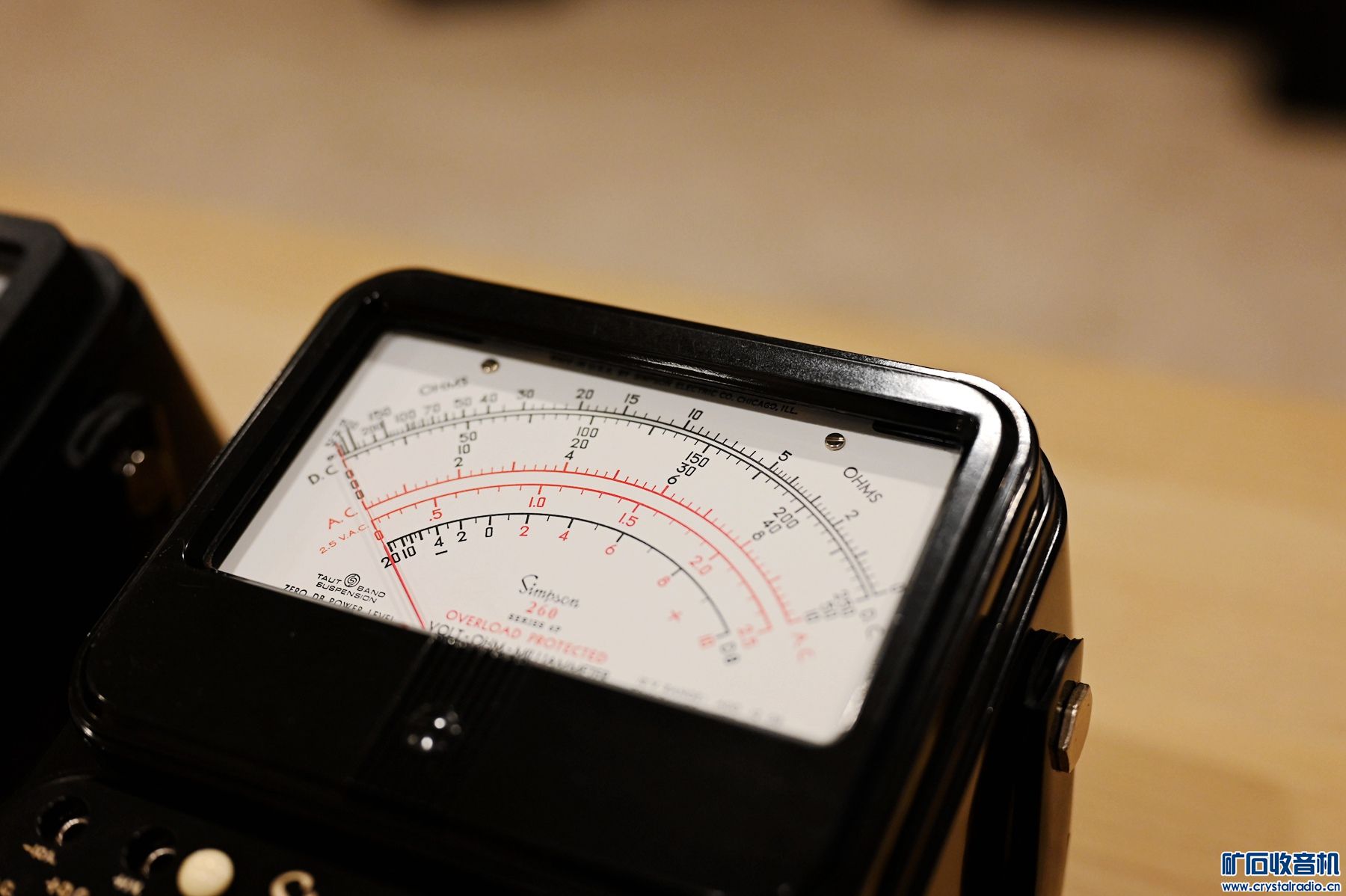

辛普森260自然不必多说，当年几乎是认真搞电子的人手一块，六十年代生产的产品，到现在精度在指针表里还是数一数二的

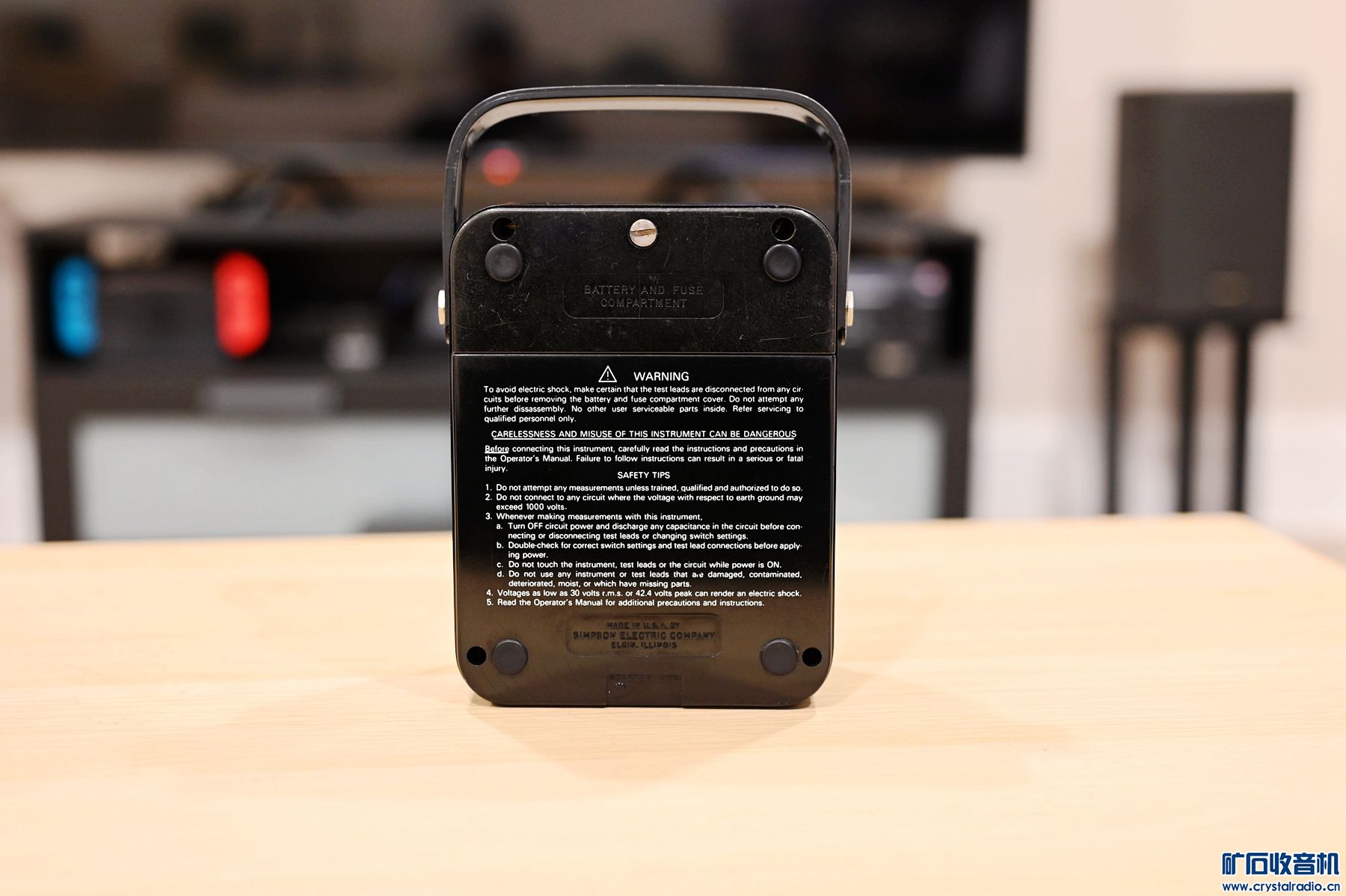

260背面，胶木质量也是非常棒，很踏实的感觉

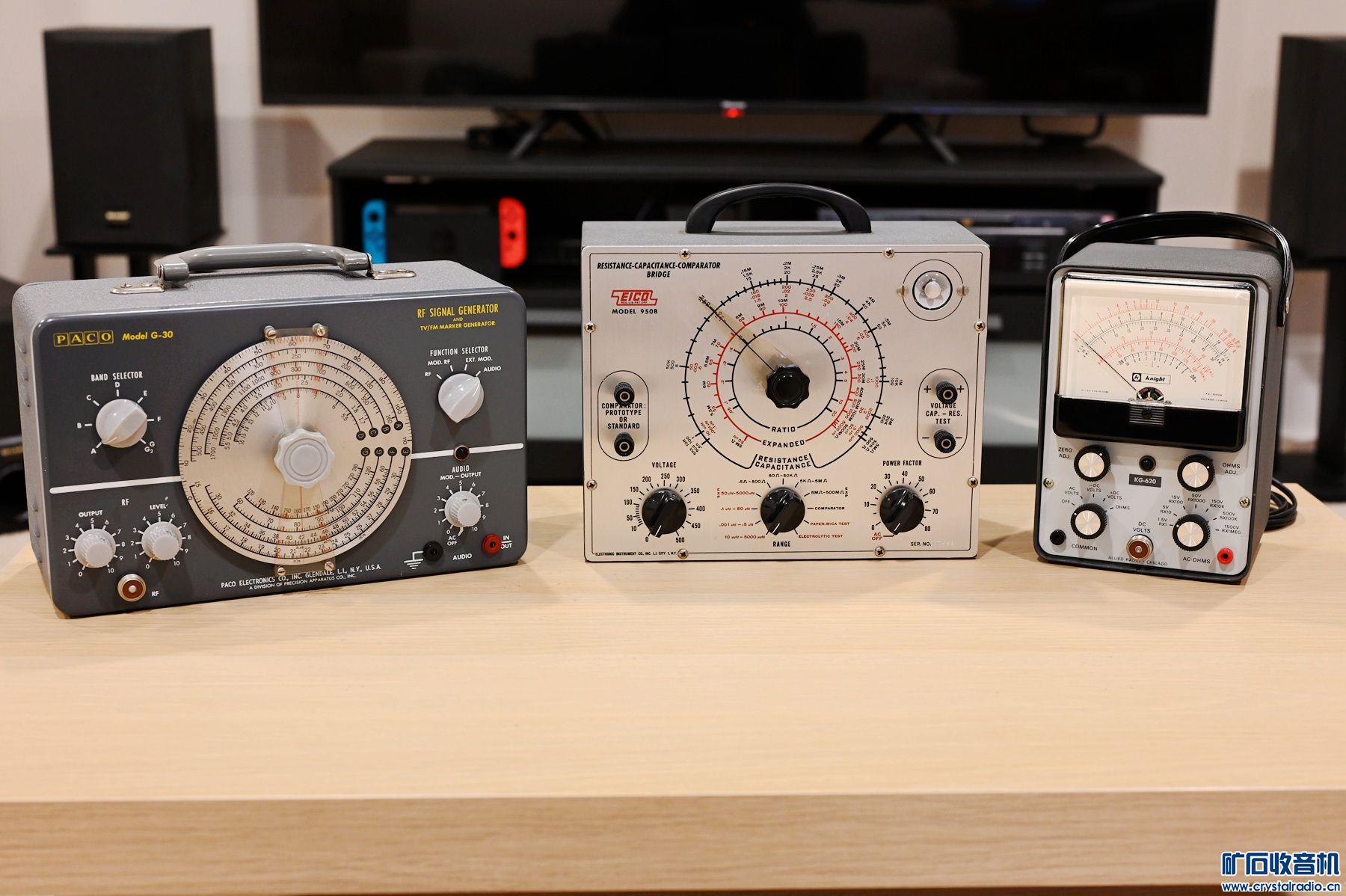

这三位显然岁数要比上面的两台指针表大不少

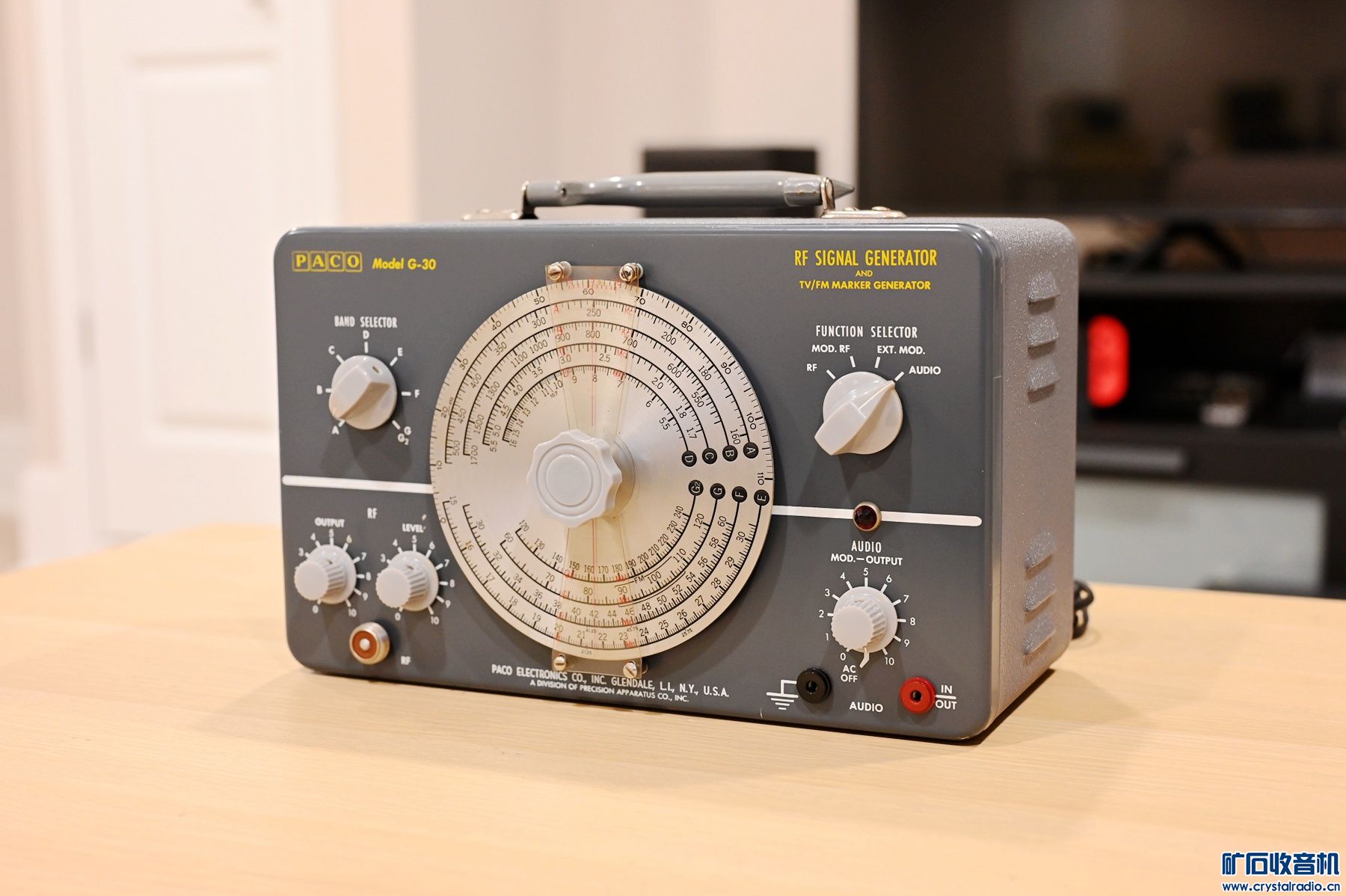

首先是这台PACO G-30信号发生器，其具备音频和射频信号发生功能，以前是维修收音机和电视机不可或缺的设备。现在随着“换件维修”的普及，很少在会有人去做详细的故障查找，基本都是靠换配件来判断其是否有问题。于是乎，很多这些老古董也没了用武之地，更多还是在电子爱好者的手里流通

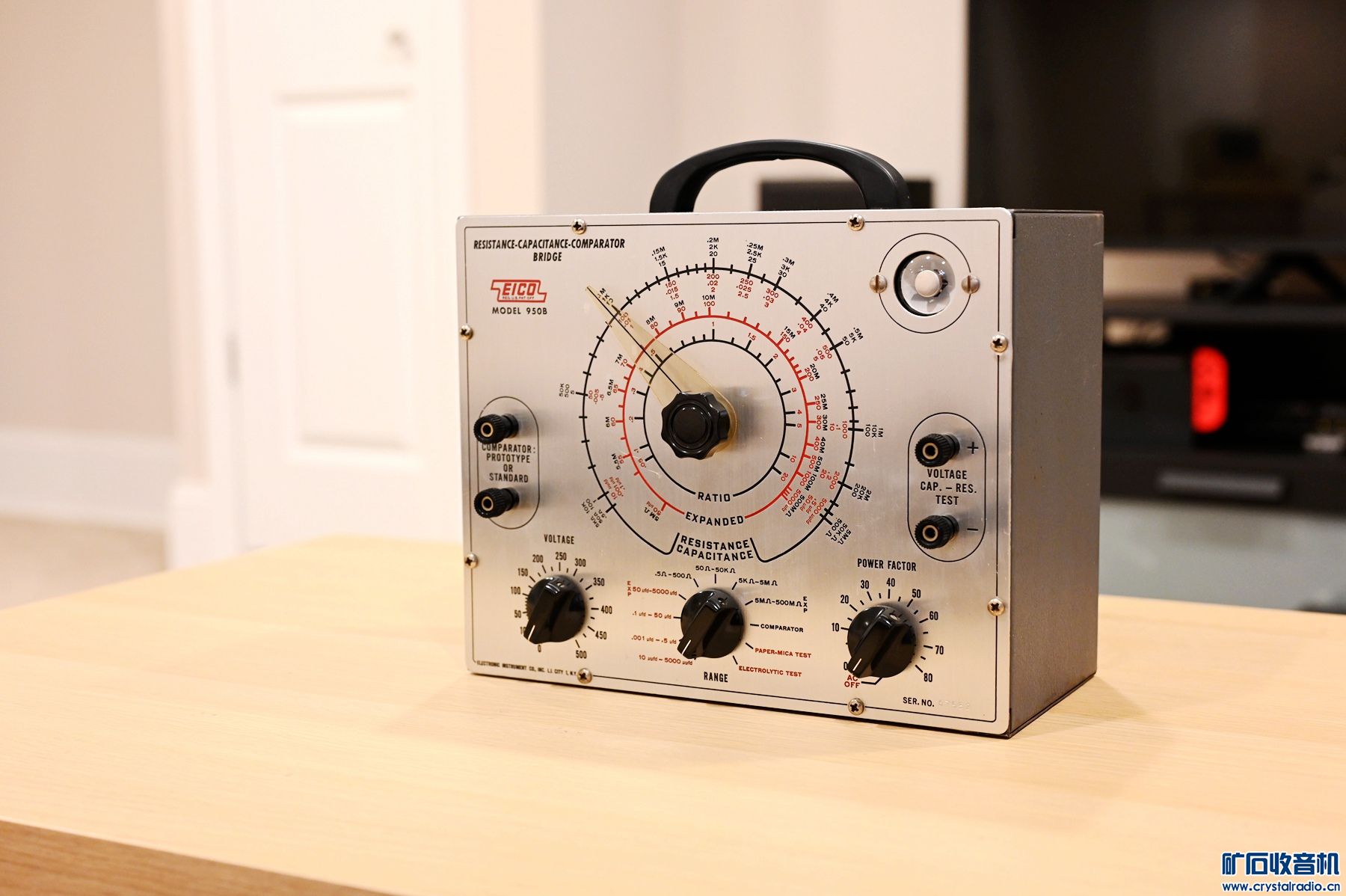

接下来这台EICO 950B电容测试仪也是很有意思，现在测试电容都有专用的数字设备，比如LCR测试仪，有时候万用表应急的时候也可以用用。而在过去，这样的大块头测试仪却是很普遍的专用仪器。下次找个时间演示一下给大家看看，那个电眼是测试结果展示的位置，非常直观。

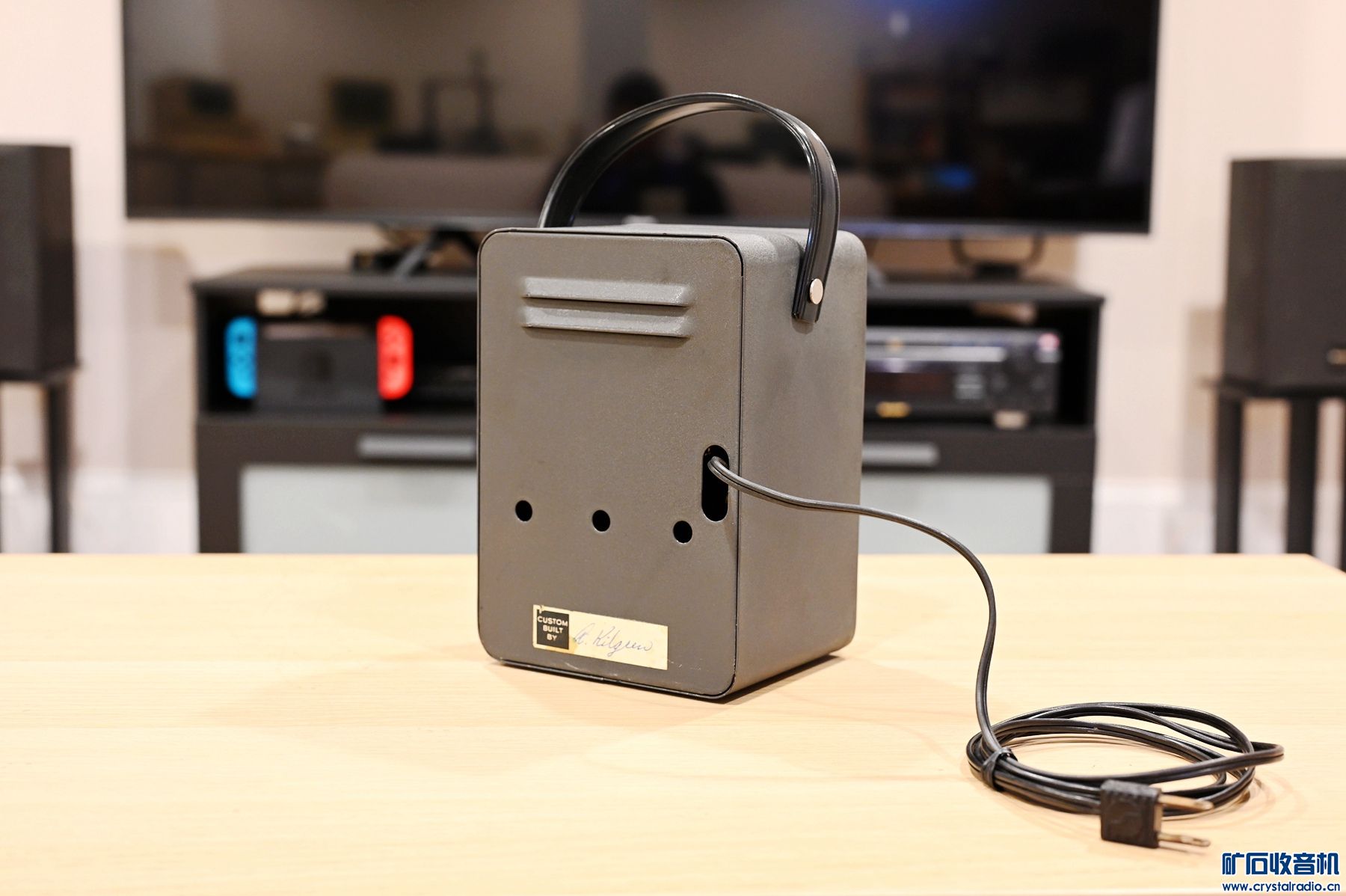

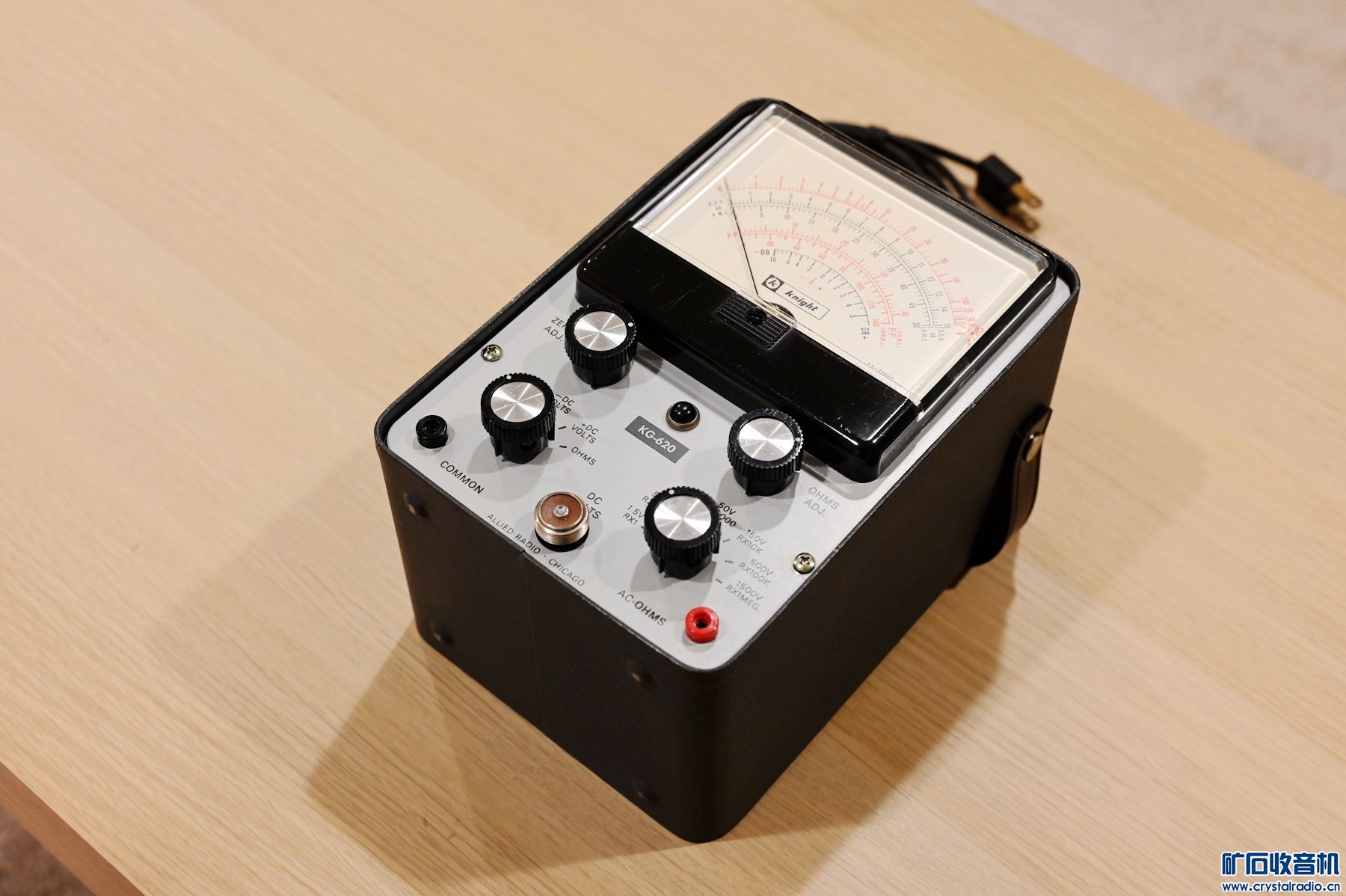

最后是这台骑士KG-620电子管万用表，曾经也是非常普遍的测量设备。和国内普遍是晶体管指针万用表不同的是，美国这些设备出现的更早，所以最初都是用真空管来完成放大和平衡功能的。这台表经过打理，包括换了个滤波电容，精确度虽然不能和之前两台指针表相比，但做一些简单测试还是没有问题。


这块表是在网上几乎白菜价买来的，看后面的贴纸，应该是个人用散件自己组装的，非常具有历史意义


以上就是我目前的主要测试设备，当然还有一些非正式的工具，包括DSO 150玩具示波器和LCR-T4电阻电感电容测试器等等。我买这些设备其实也没有什么特别的目的，纯粹觉得好玩，可以给我带来快乐。欢迎大家评论交流！

KDX

neos 发表于 2024-12-2 04:29
这一帖主要分享一下我当前的测试设备，包括我的那些老古董，虽然用的不多，但没事拿出来玩玩也是一件很有乐 ...

希望楼主常来矿坛，说说鼎阳示波器使用感受

dianziwg

东西好不好另说，楼主是个仔细人，东西都干干净净，看着舒服

cuijl1881840

楼主的设备都是精品！令人大开眼界

Fireflying

关于鼎阳示波器触发不稳定的事，我没用过数字示波器，不过模拟示波器都有触发电平调节的，这鼎阳的触发电平不可调么？
又仔细看了一下照片，示波器右侧Trigger，除了AUTO模式，还有Normal模式，然后下面有个调节旋钮，应该是可以手工调节触发电平的。

scoopydoo

恭喜楼主！

鼎阳很重视美国和欧洲市场，俺在土澳这边深受歧视，想要下载固件都要去北美网站！

scoopydoo

楼主的收藏非常漂亮，应该多拍些照片给大家欣赏！

HD123

这方波咋怎么宽呢？难道这个本机带的信号发生器噪声太大？

scoopydoo

HD123 发表于 2024-12-2 19:54
这方波咋怎么宽呢？难道这个本机带的信号发生器噪声太大？

这个好像真的有问题，俺这台肯定是没有这么大的噪声的。

HD123

scoopydoo 发表于 2024-12-2 20:58
这个好像真的有问题，俺这台肯定是没有这么大的噪声的。

我感觉是楼主是破解后测的，50破100，那么这样一来，极有可能硬件可能有差异，你强行破解也是靠软件，硬件跟不上，可能造成底噪曾大。我想不可能50M的和100M的硬件上一样，当然这是猜想。

scoopydoo

HD123 发表于 2024-12-2 21:25
我感觉是楼主是破解后测的，50破100，那么这样一来，极有可能硬件可能有差异，你强行破解也是靠软件，硬 ...

肯定不是破解的问题，每个买这台示波器的人都会破解，俺的也破解了。

70M、100M、200M 的硬件是一毛一样的，因为官方的升级手段也是给个许可代码就可以了。

HD123

scoopydoo 发表于 2024-12-2 22:01
肯定不是破解的问题，每个买这台示波器的人都会破解，俺的也破解了。

70M、100M、200M 的硬件是一毛 ...

这个没见高清拆机图，不好评论，但是搞不明白官方为何这样搞，50m和100m，或者100M和200M，这价格差距很大，不是几十块钱，厂家不会就凭一个软件问题来赚这个差距钱

n109

都是精品，拍的照片也很出彩
楼主这些机子，俺一个都没有

scoopydoo

HD123 发表于 2024-12-2 22:24
这个没见高清拆机图，不好评论，但是搞不明白官方为何这样搞，50m和100m，或者100M和200M，这价格差距很 ...

所有厂家都这么搞、搞了几十年了 ......
