2024底前再做个200Wx2桌面小功放，发帖留个痕迹。

fysy

     这次diy选用超高清的TPA3255芯片，各种功放电路已经装机无数了。可能年纪大了，听觉已经到了衰退的阶段了，最终的感受还是D类芯片搭配JBL音箱发出的声音最满意。这次循序渐进尽量把整个过程详细记录下来：
     第一步是电源的设计，参考原厂的参考板电路（附件见300W原厂评估板），重新计算了下电源的元件值。目标功率连续输出300W,最大输出功率500W（附件见48V电源LLC（设计1））。EDA画出最终的电路图如下：

fysy

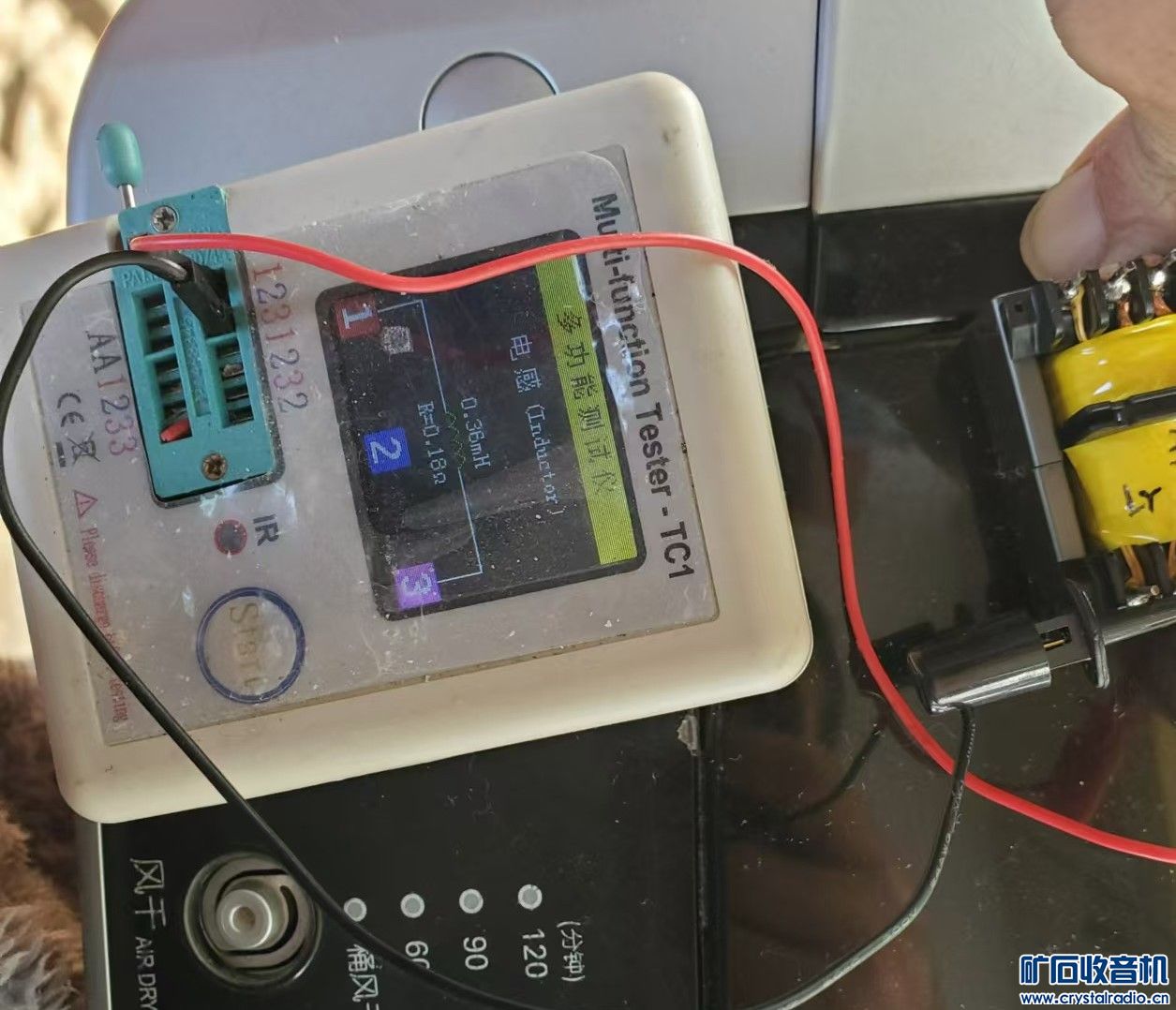

接下来就是漏感和电感的确定了，因为漏感已经反复试验后确定了，调整电感量大小对漏感的变化几乎没什么影响。现在只需确定电感量就行，为了得到所需的电感量只要磨磁芯中柱或磁芯垫纸增加气隙的方法解决。这次就用磨磁芯调节电感量的方法，先准备好一块磨刀石和一把锉刀（金刚砂锉刀），在水流下边磨边测量电感，直至达到所需的电感量就行。如果磨过头的话在磨刀石上平磨几下增加电感量就行。最终就得到我们所需的一个符合LLC计算要求的变压器了。

fysy

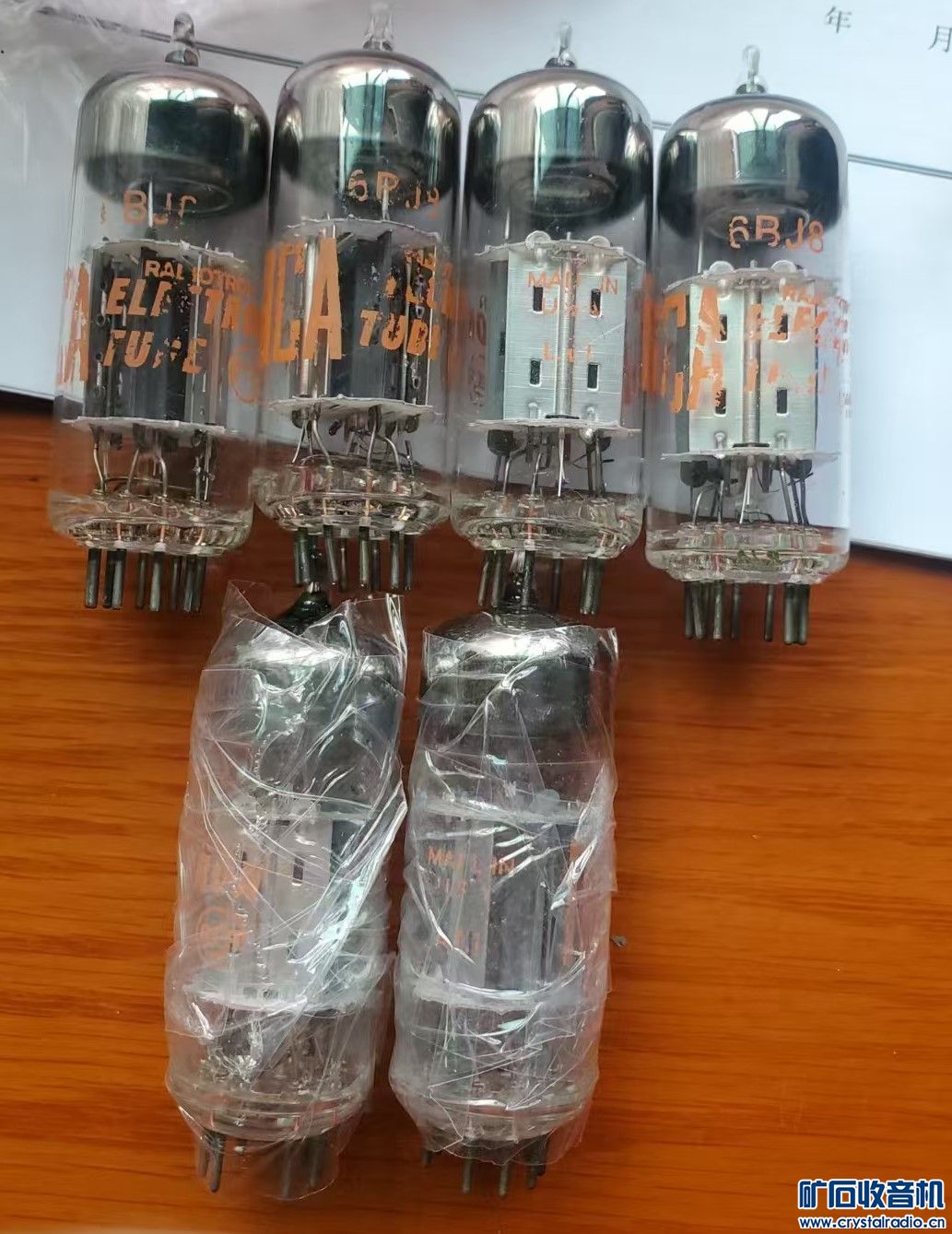

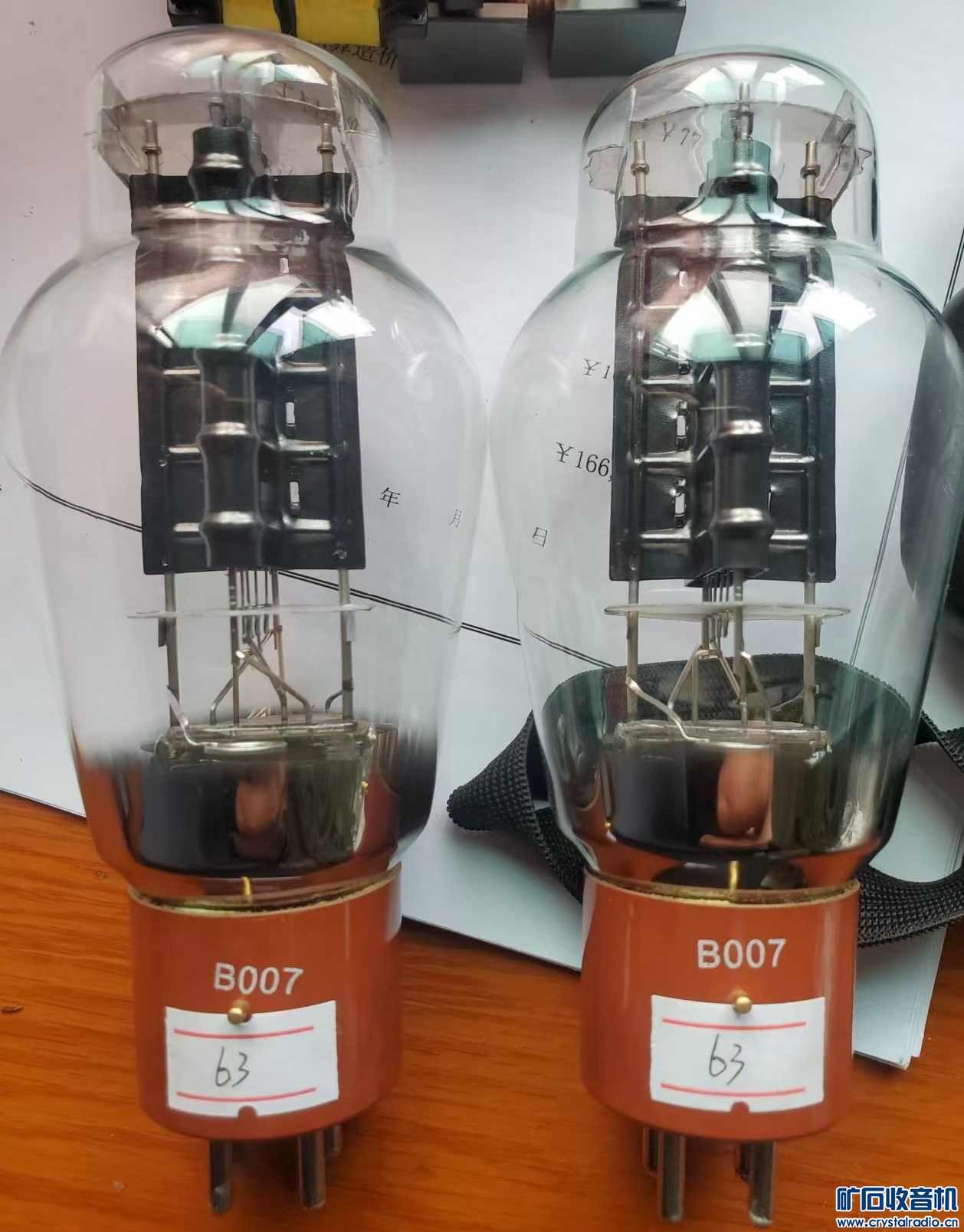

今天收到了一份意外的大礼，感谢曹版主赠送的一对300B和RCA的6bj8管子若干。2025年新的DIY项目又有了

开心才是硬道理

楼主  什么时间开放购买     公布一下均摊成本   我们好入手啊

洋洋啊

不错，上购买链接！

fysy

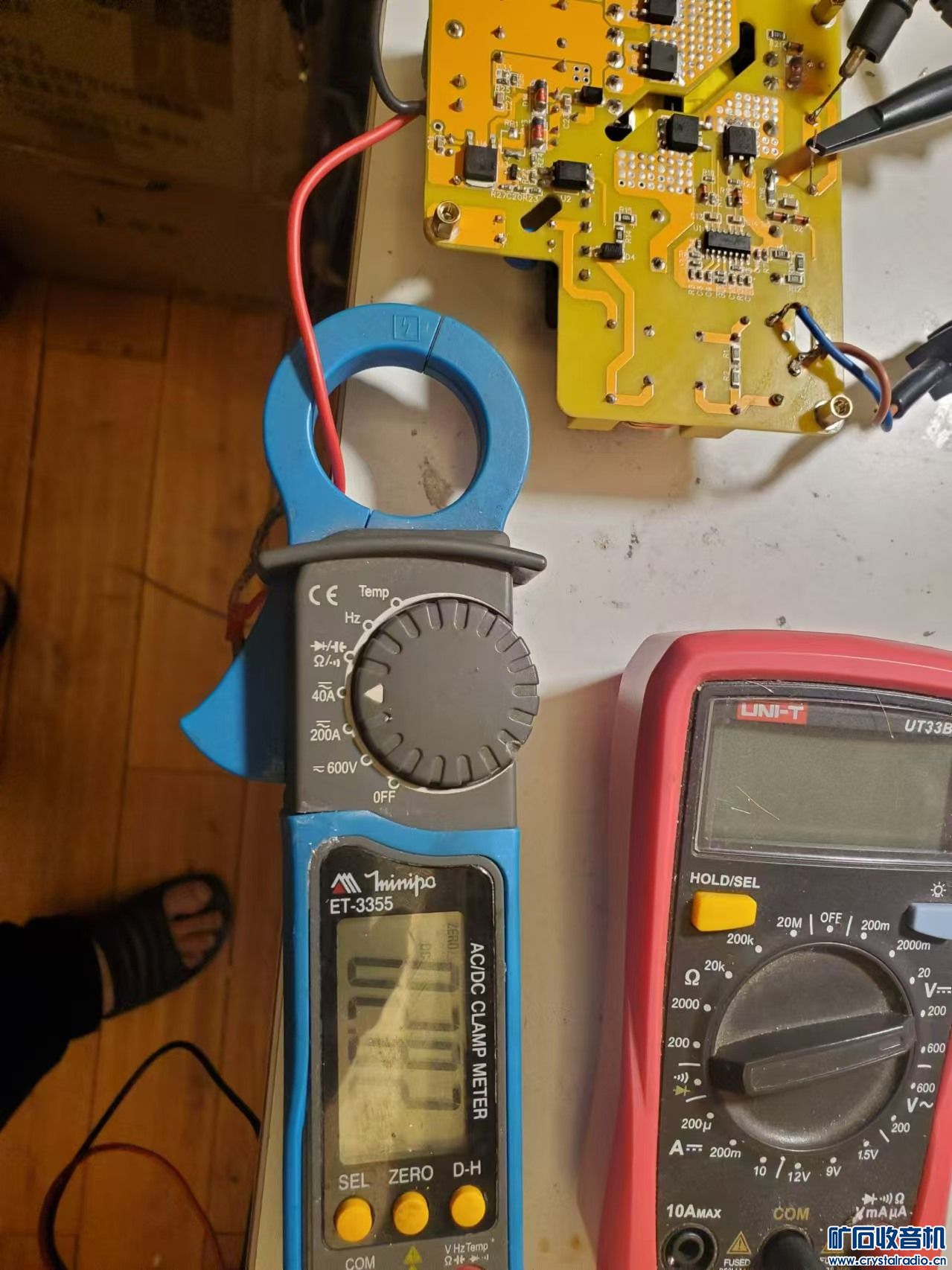

先单独做个电源测试下有没有达到设定目标，

fysy

fysy 发表于 2024-11-12 11:11
先单独做个电源测试下有没有达到设定目标，

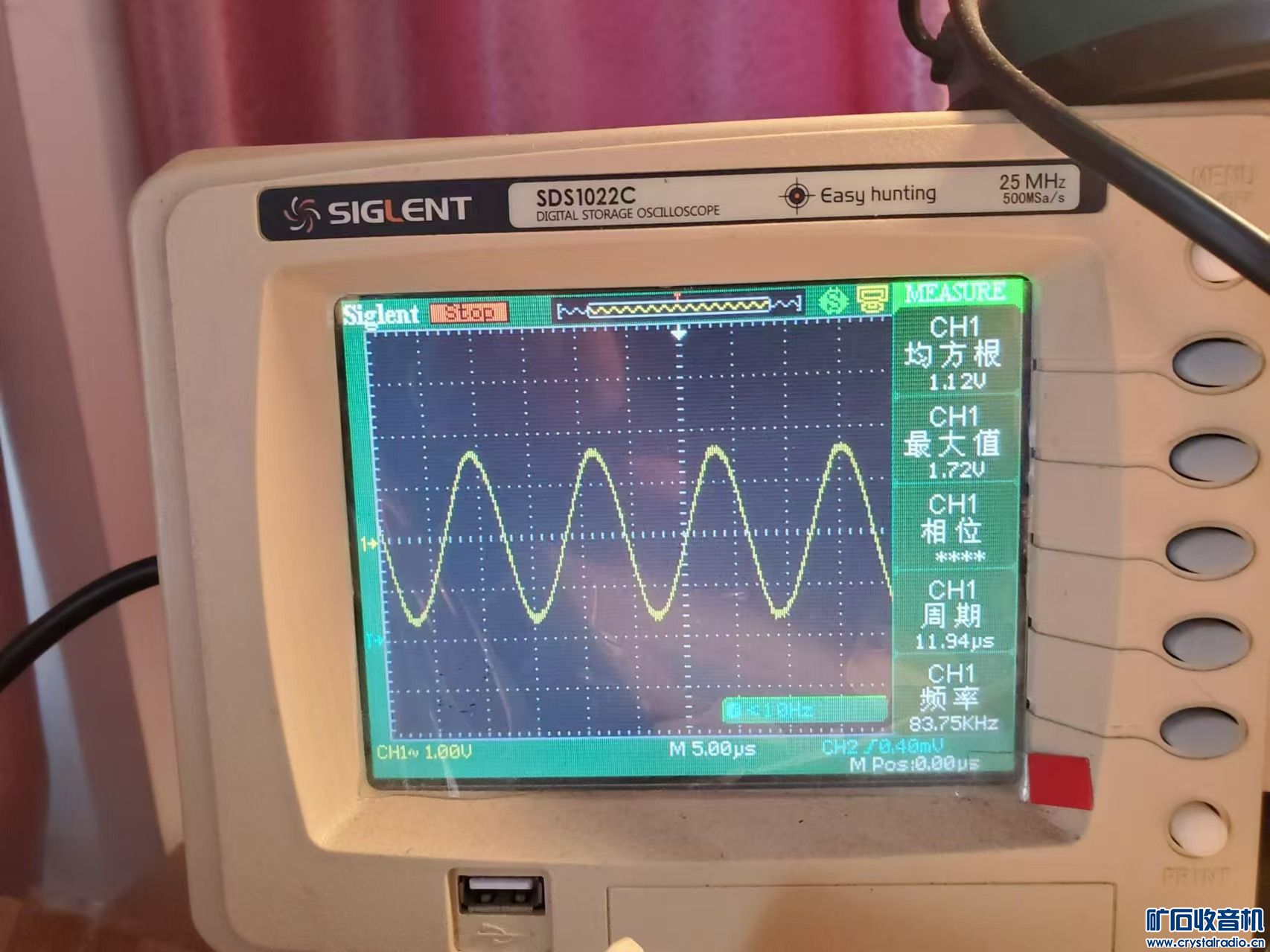

实测目标值和实际参数基本无差错，电源部分可以确定了。

fysy

第二部分就是功放部分了，选用超清芯片TPA3255,这个芯片最大输出功率为600W，实际家用不会用到2Ω的音箱。在4Ω的音箱下可以输出300W的功率，作为桌面或家用已经足够了。所以电源的储备功率有400W就满足了。关于TPA3255的资料和参考板资料网上都可以下载到，再说完整文件太大这里也传不上来。有需要的自己网上搜索下就有了。我这次diy是采用原厂后期改进后加了TFFP反馈的应用方案，再加入了不平衡转平衡的输入方式。主要是不平衡和平衡两种输入都需要用到。所以用了两个信号继电器自动转换。EDA的电路图如下：

sun10851

200Wx2 还小功放 ？放在桌面上实际使用功率才多大？又不是露天环境！

fysy

接下来就是加入蓝牙模块了，目前高性能的蓝牙音质已经满足我的听音要求了。主要还是音源来源广，连接方便。再说蓝牙模块的USB口可以通过USB线连接电脑、平板、手机等信号源直接解码数字信号，省去了编码解码的损失过程。插在上面的功放板预留插针就带上蓝牙功能了。蓝牙电路如图：

fysy

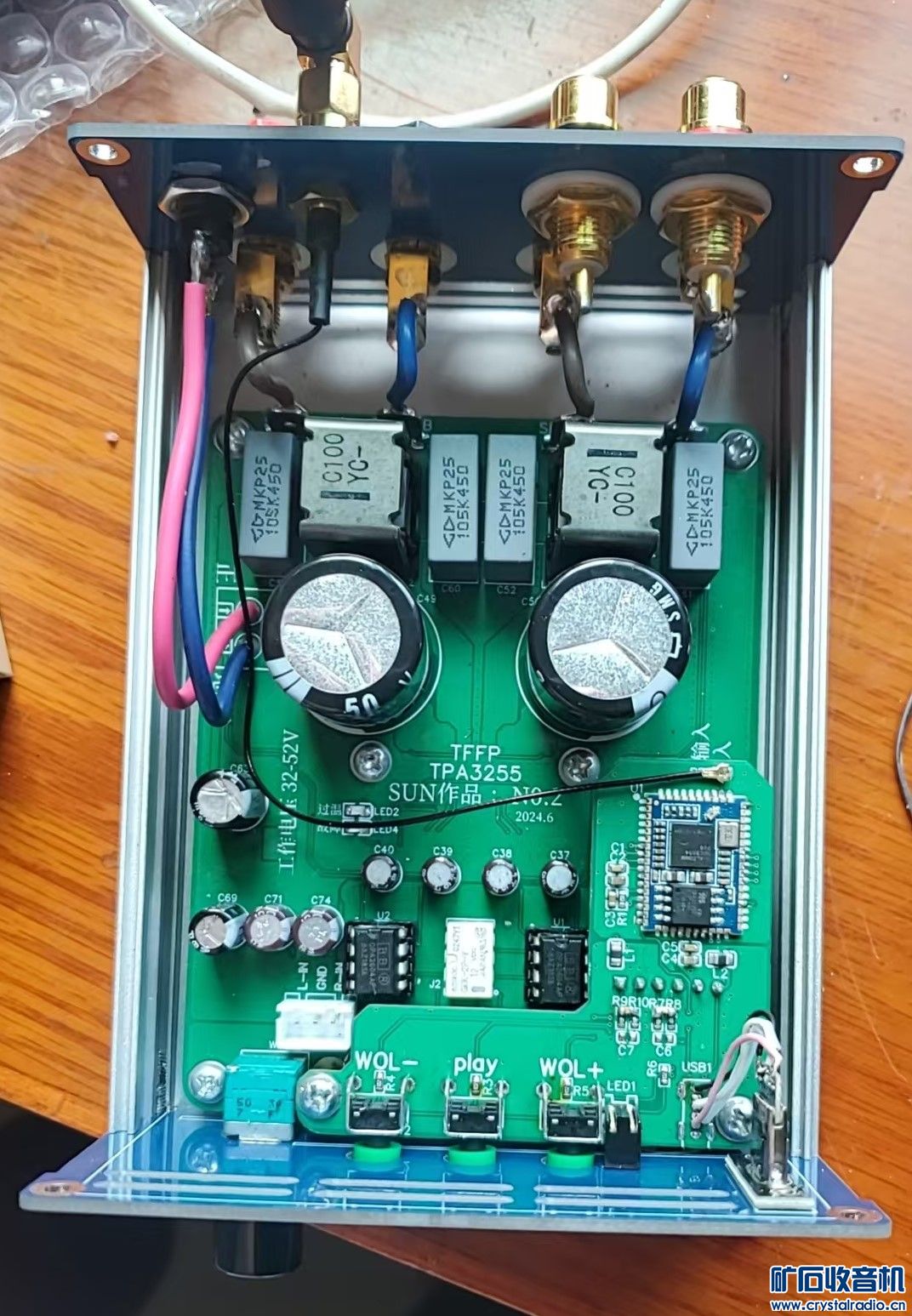

然后找个合适的铝合金外壳就可以装机了，顺便说明下以上部分都是今年就完成的一次制作，当时做了10套分享给群里的朋友了主要是群友一起分担点零件的成本。这次要发帖目标是接下来要做的另一个项目，后续要继续发帖制作过程。

fysy

sun10851 发表于 2024-11-12 11:55
200Wx2 还小功放 ？放在桌面上实际使用功率才多大？又不是露天环境！

是体积小，整个功放板子做成了10X10CM以下了。主要是嘉立创打样便宜

铁蛋

佩服的我一愣一愣的 ，楼主做的真好

jacky326

楼主厉害！看着就眼馋了！

st.you

大手笔

xzx010

200W的小功放

火龙138

孙总制作一直都不错。。

hhk

佩服的我一愣一愣的 ，楼主做的真好

fysy

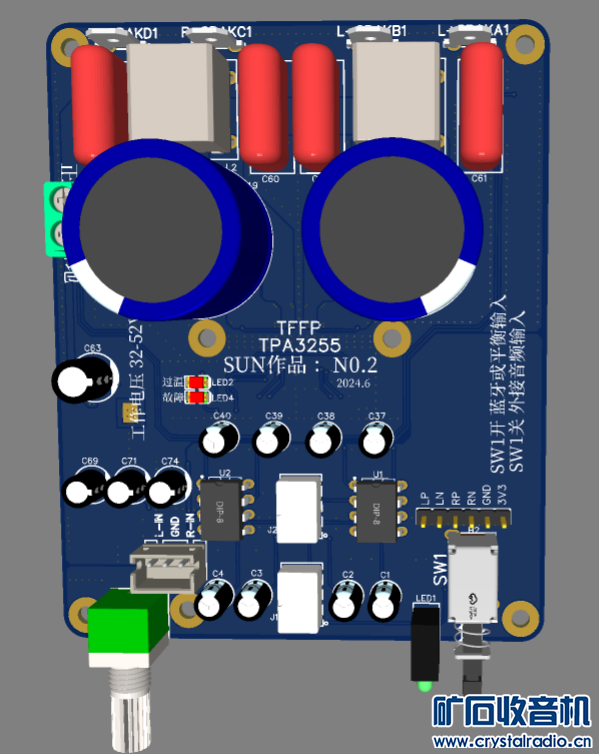

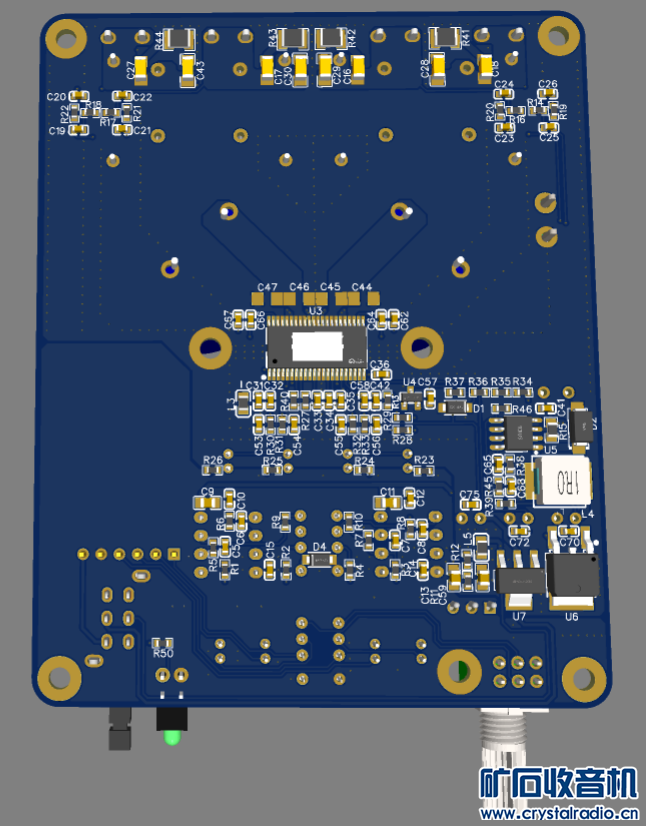

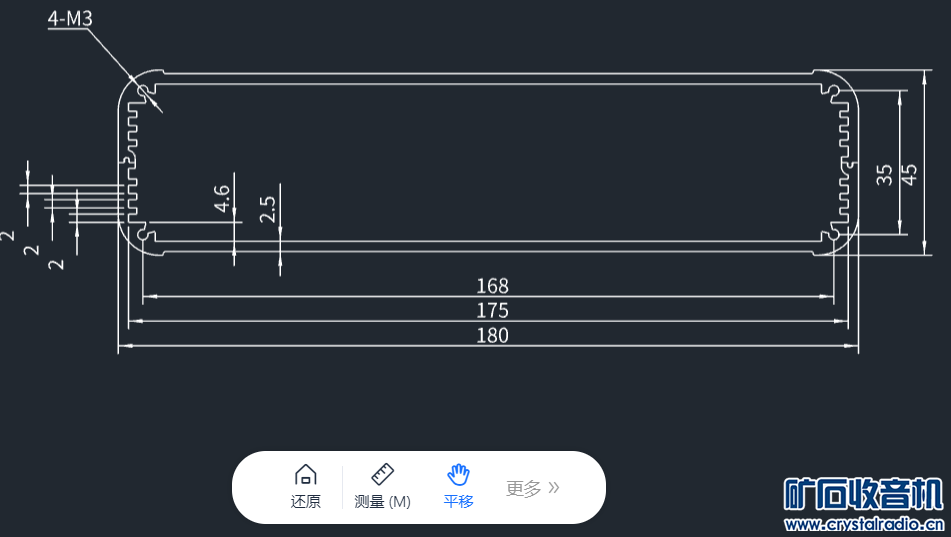

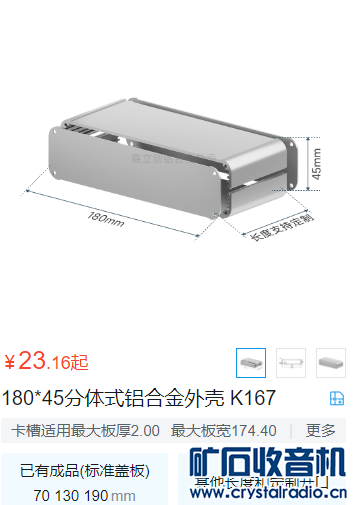

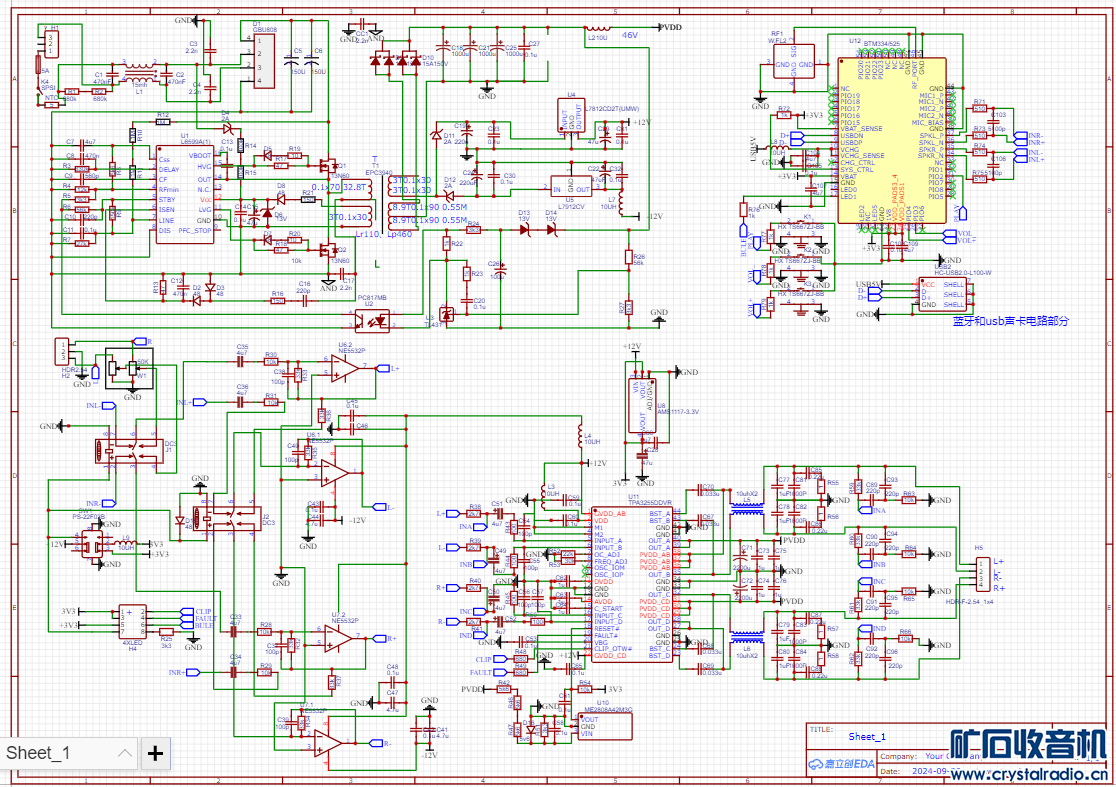

   接下来就是要进入正题了，本次要完成的项目是电源和功放一体的小盒子，尽量机箱内不用到连接电线。根据前期经验确定了大致需要多大的体积，嘉立创有各种尺寸的可选，价格也不贵，最主要的只要加钱就可以开孔和印刷。真是diy者的福音！通过比较选择这个180x130MM的机箱选定PCB尺寸布线：PCB布局就按这个箱内尺寸完成。电路图把前面分块的合并在一起就行了。
