飞跃9DS4晶体管9吋黑白电视机同步分离故障修理

海陆

        这台飞跃9DS4机是上无十八厂1976年生产的，最近通电收看电视，刚开机时图像正常，过几分钟后图像出现扭曲，场同步能保持正常状态。调节天线方向、调节高频头旋钮、改变AGC输出电压等，扭曲现象无丝毫改变。这时，把怀疑点放在同步分离电路上，而其中的微分电路，电阻、电容一般不会出问题，还是先检查一下同步分离管3AK20是否良好。
        焊下此管，用6V电源测量穿透电流Iceo，开始为500uA左右，几秒钟后缓慢上升，当达到3mA左右时，嗖的一下上升至无穷大，赶紧断开电源，以防烧坏电流表。显然，此管耐压BVceo不够，不能使用，原因终于查出。
        用一个好的3AK20，在9V电源下测量Iceo为25uA，而且相当稳定。装入本机，恢复了正常收看状态。

        本机扫描部分

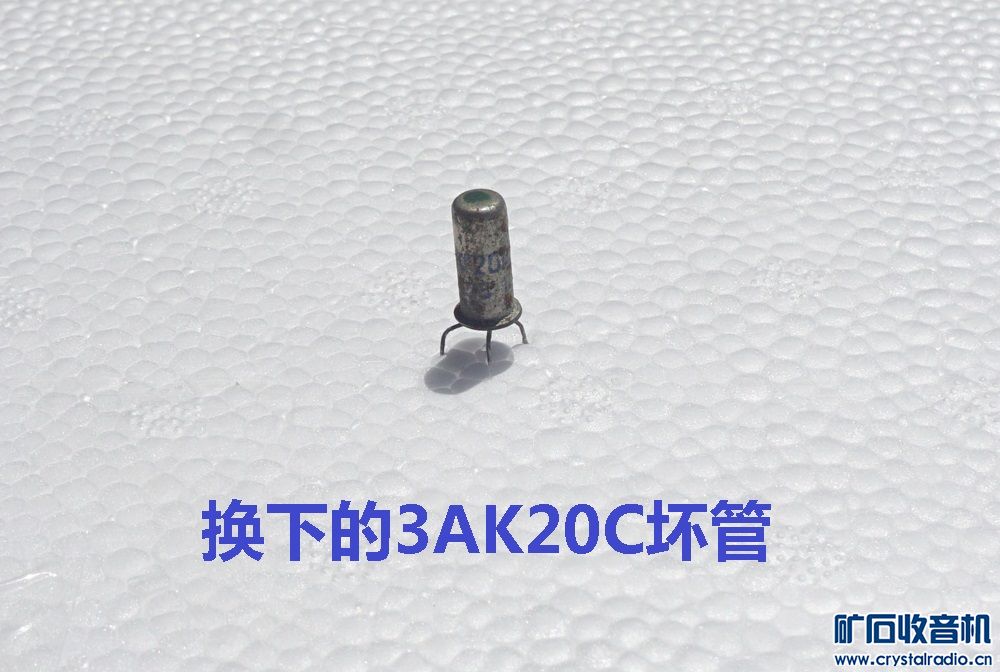

        换下的3AK20坏管

       每天下半夜至早上六点，电视台播放电视测试图，借此机会可观察电视机的清晰度、行场幅度、行场同步、行场线性等状态。
       上海电视台播出的电视测试图

        上海电视台播出的电视测试图

        上海电视台播出的电视测试图

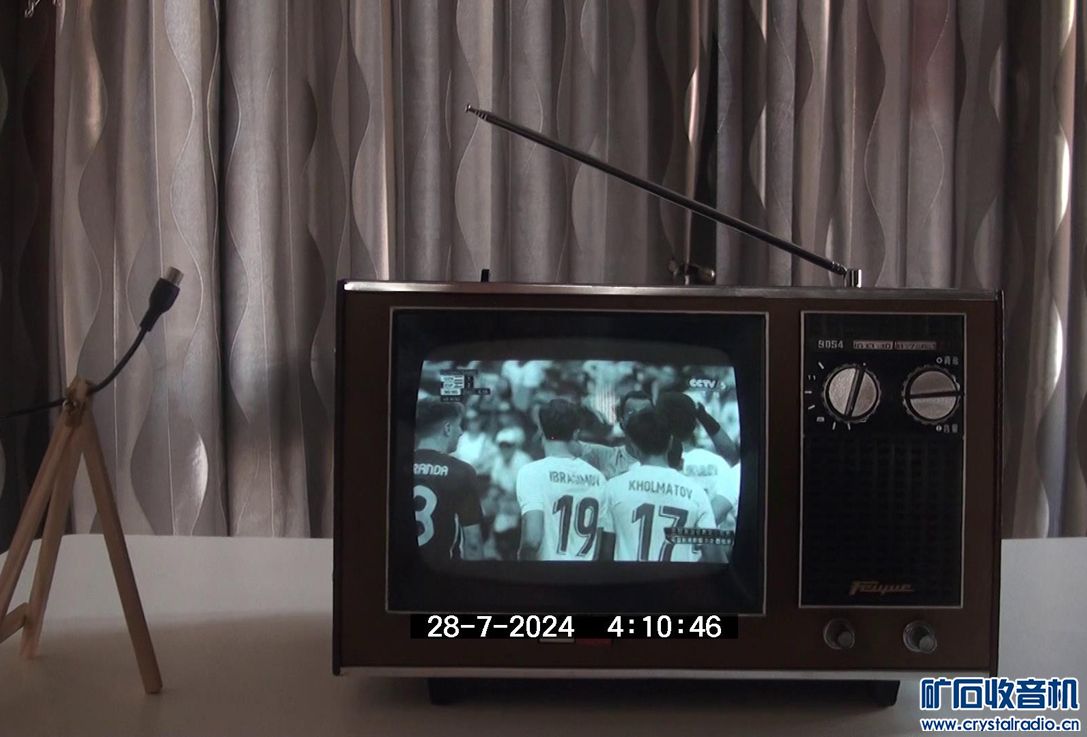

        央视接收效果

        央视接收效果

        飞跃9DS4是上无十八厂1975年开发的机型，要比飞跃9D3、飞跃12D1早几年，其接收范围是VHF第1至第12频道。也不是“全国联合设计电路”，通道部分采用老中频，即图像34.25MHZ，伴音27.75MHZ，视放输出用电容交联，行输出为非自举升压式，采用一定数量的锗晶体管，尽管如此，清晰度、稳定性仍不错，使用寿命也算长。
