关于6J8P帘栅极电容接法的测试

[复制链接]

发表于 2024-6-6 12:29:20 | 显示全部楼层 |阅读模式
坛上有此题的讨论,也有几种猜测,本着学习的心态,地摊式地测了一下。

       一、测试平台
电路采用jupeter老师的电路,通过变换C1电容容量和接法进行比较。

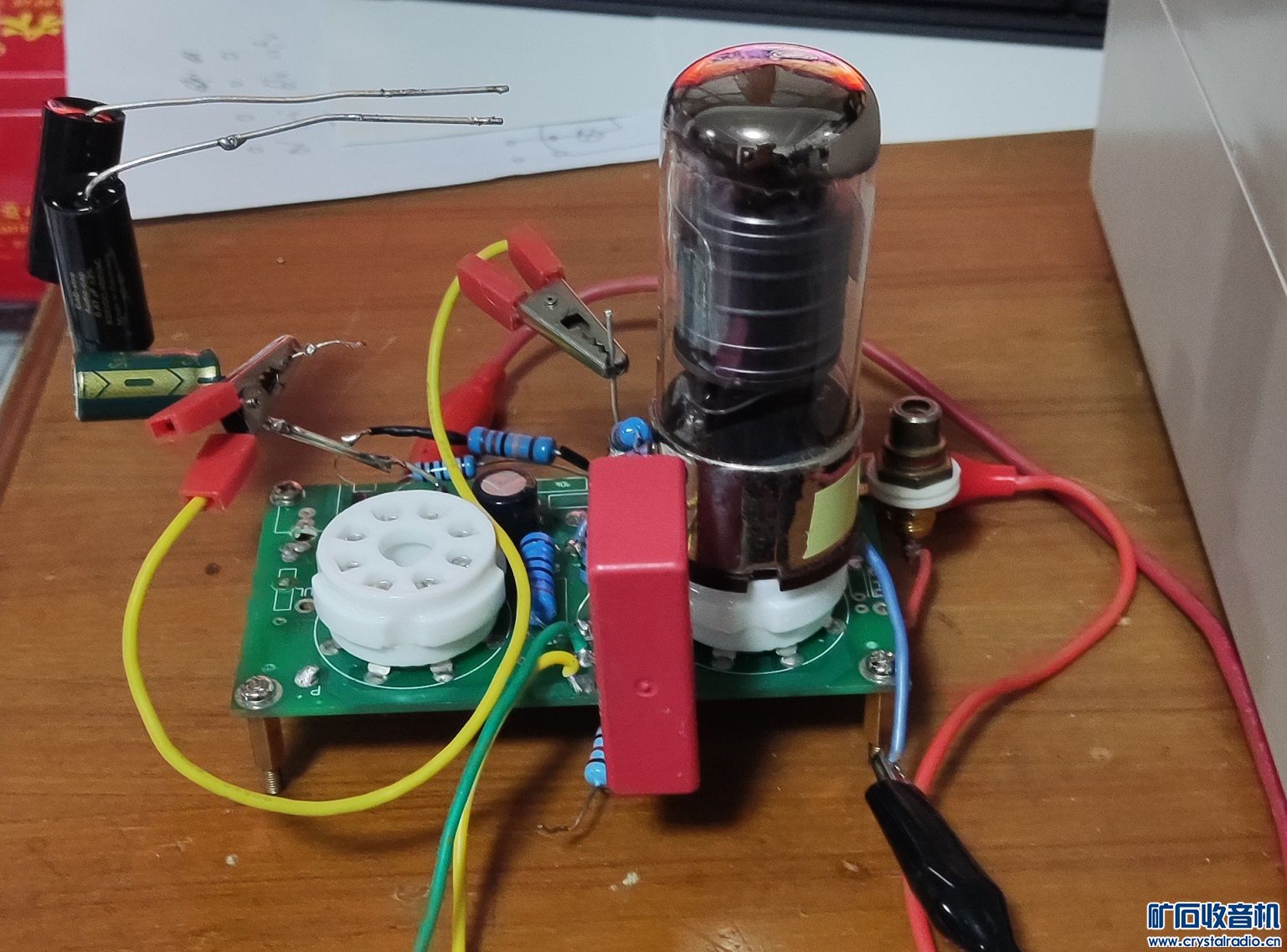

用原来的6J4P推动板改一下电阻,进行地摊测试。

总电压265V,上电后三点的电压,与电路标注电压基本相同。
总电压、电流

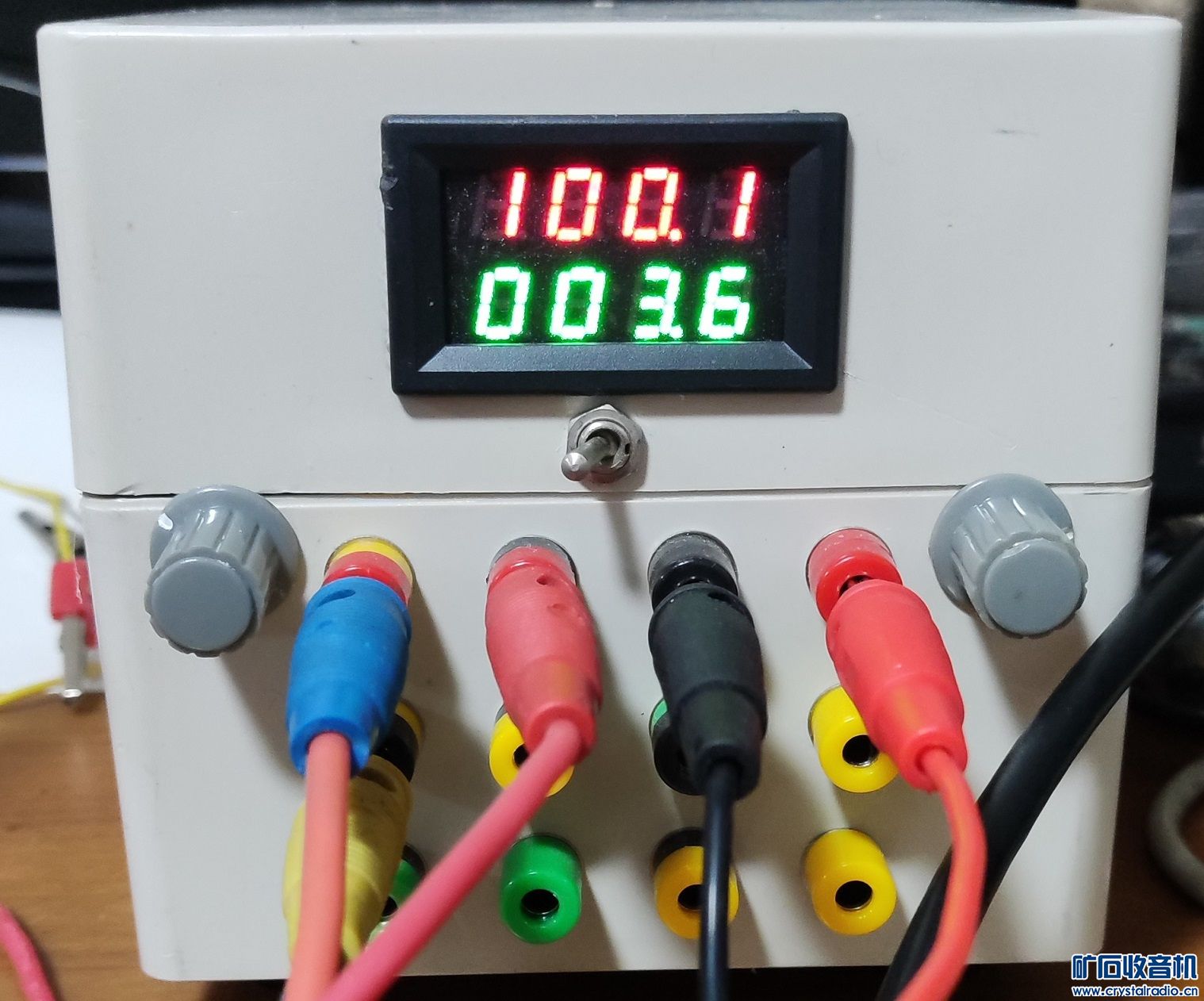

用于稳压供的帘栅极电压。

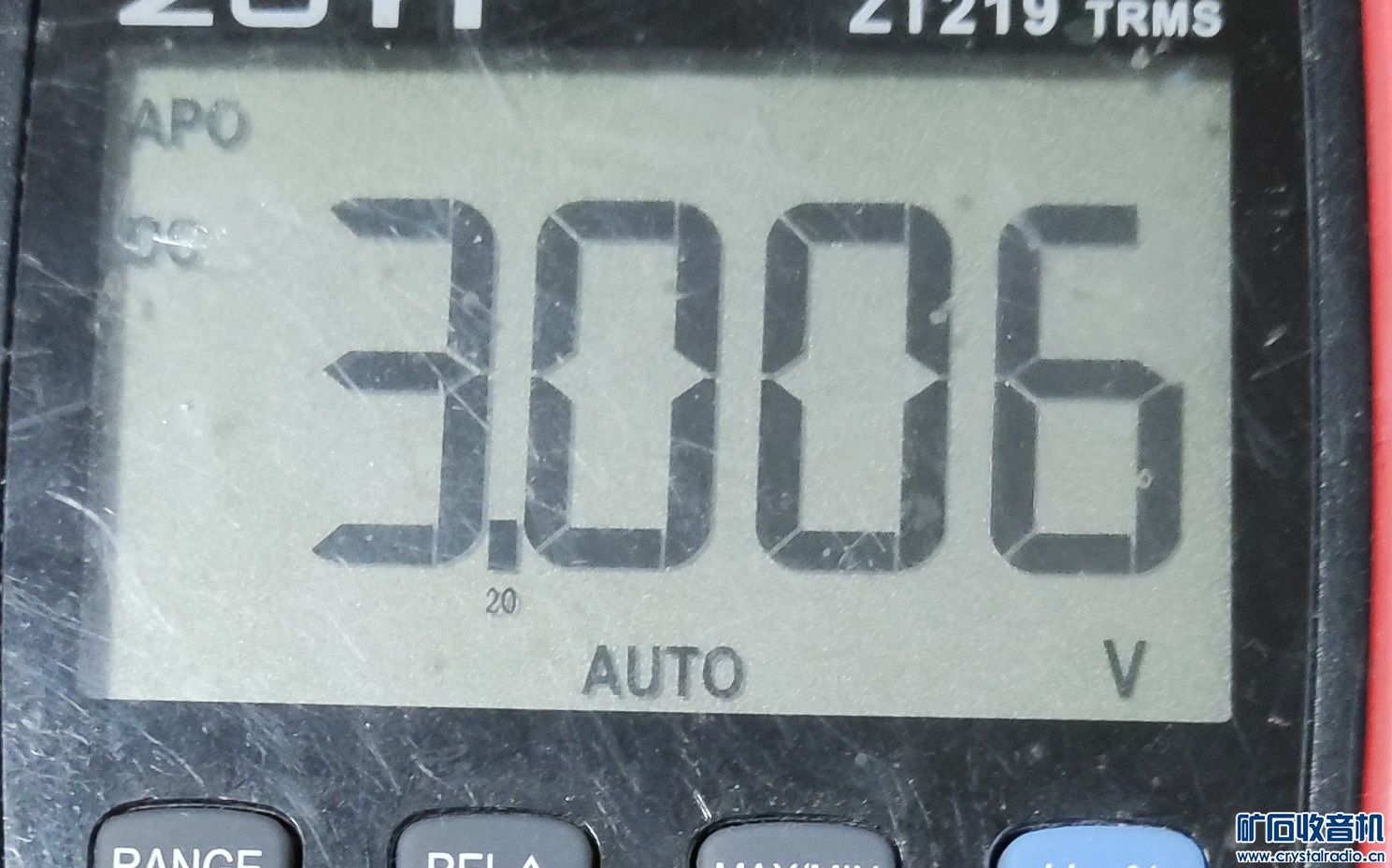

阴极电压3V

屏极电压120V

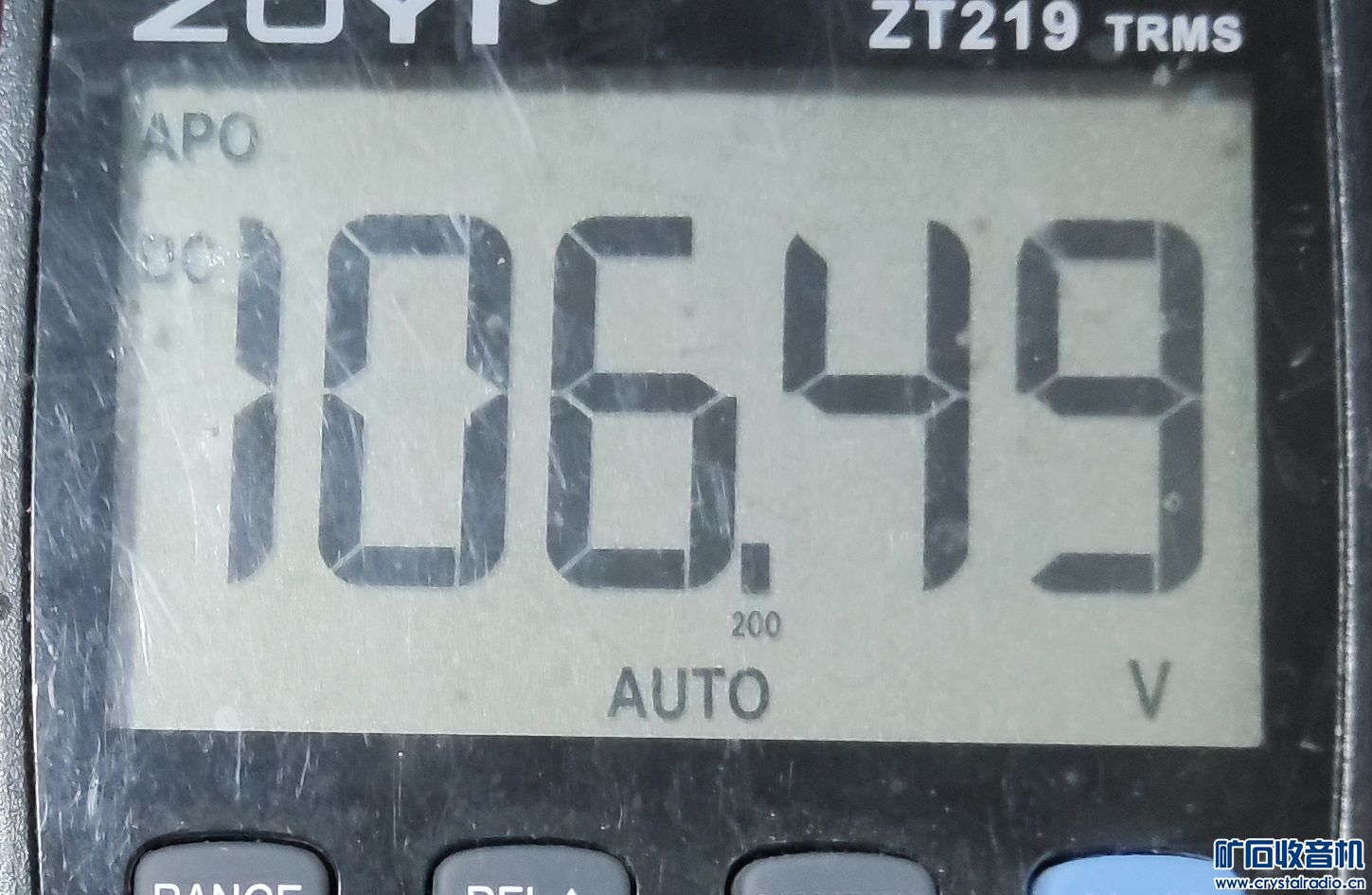

此时的帘栅极电压106V

二、测试内容
1、电容接法,分别接阴极与接地。

2、电容容量,分0.47uF、1uF、15uF及无。

3、有反馈的情况下对比。

三、测试结果
     1、电容接阴极的增益略高于接地。三种电容容量均是如此。下图是在同信号下二个波。

C1电容接地波,峰峰值电压83.83V。

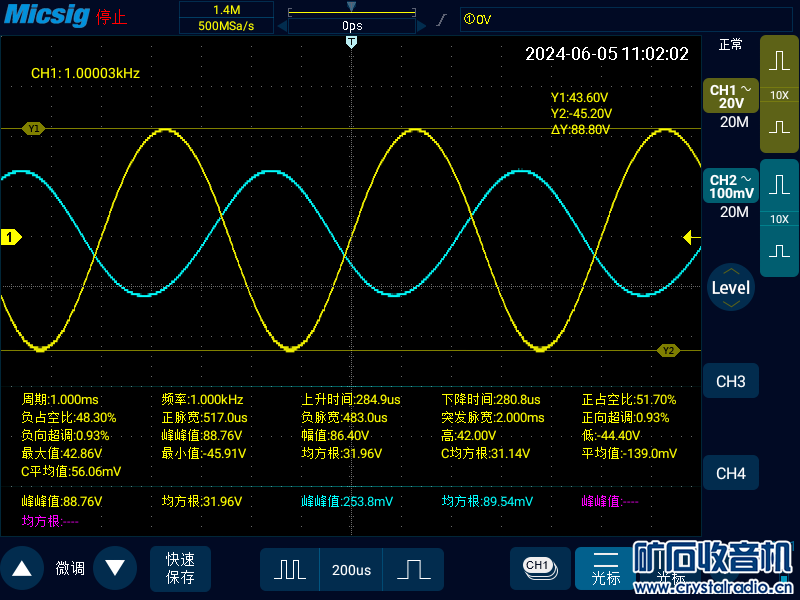

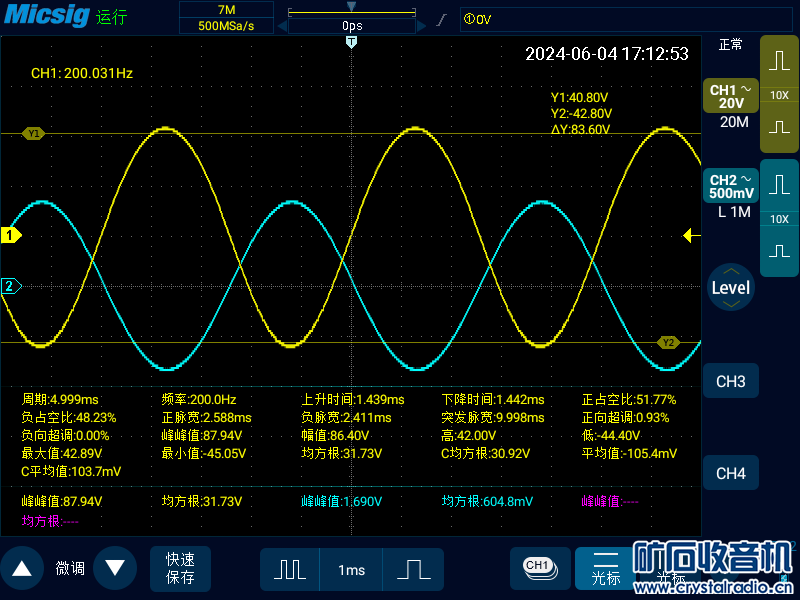

C1电容接阴极波,峰峰值电压87.94V。

     2、容量对比,三种电容对高频没有影响,都相同,如下二图
1K下的峰值

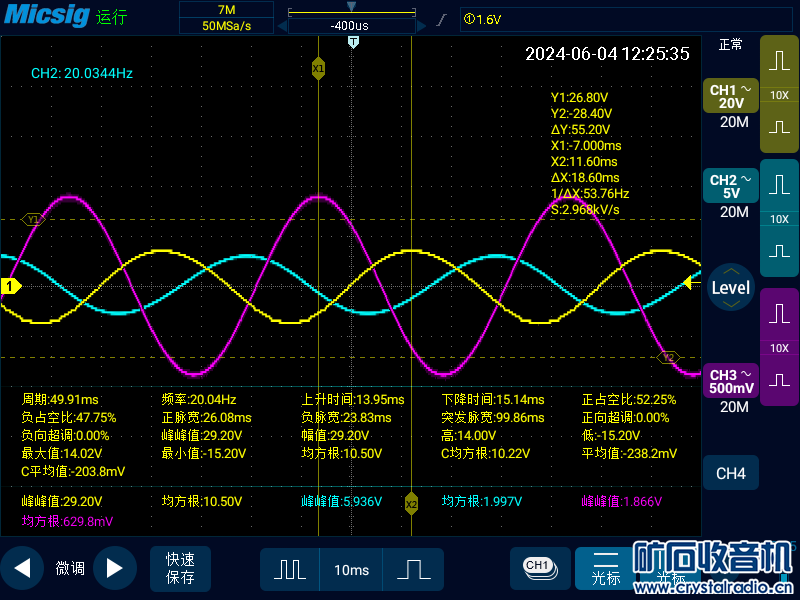

20K下的峰值

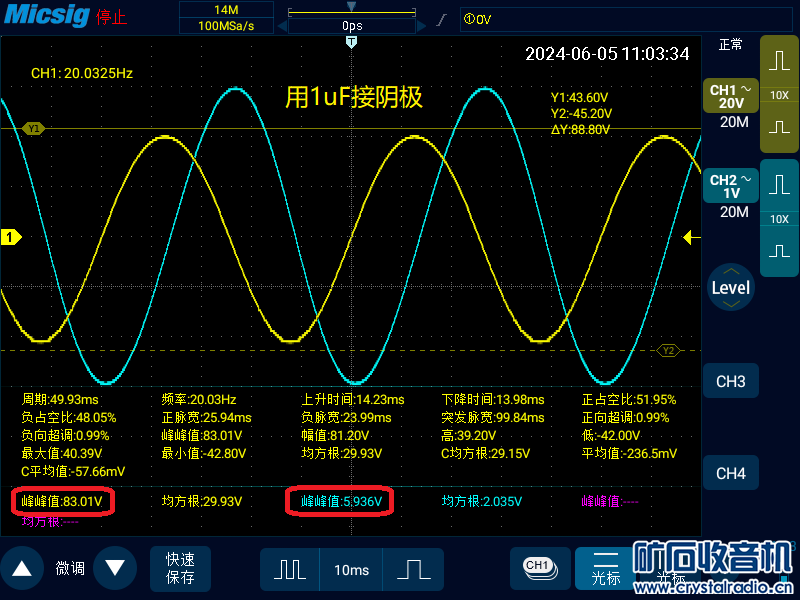

但容量小的帘栅极波峰大,并对低频略有影响。见下图,黄线是输出波,蓝线是帘栅波,具体数据看红框内数值。
用0.47uF

用1uF

用15uF

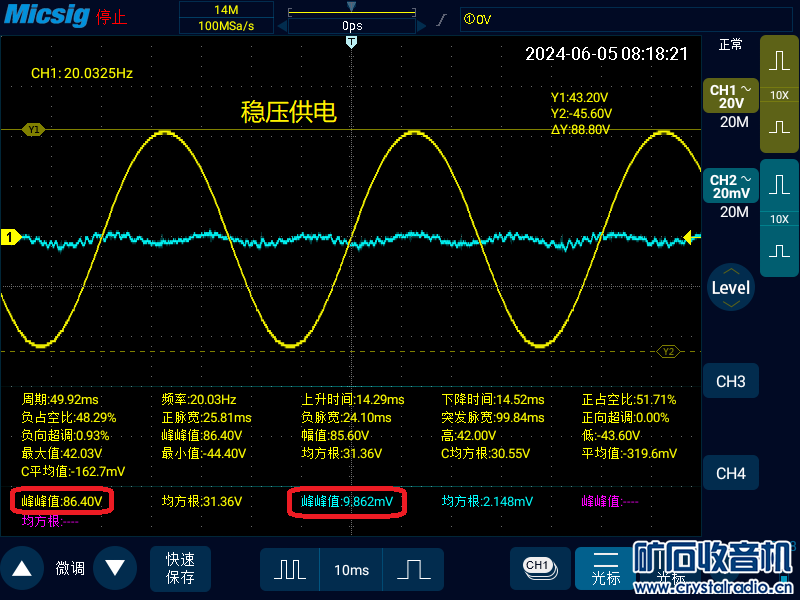

稳压供电

没有电容的波

3、有无反馈对帘栅极波峰无影响,见下图的蓝线数据。但二者的信号延时有所不同,见图中的紫线(信号)与黄线(输出)。
有反馈

无反馈

最后归纳一下
1、C1电容接阴极略有一些正反馈。
2、电容大小主要对低频有些影响,对高频无影响。至于C1容量的选择,可能还与管子栅流大小有关,如用在6J8P上,其容量不低于1uF。有些栅流大的管可能要用大一点。当然,如要调减一些低音,就用小一点电容。
3、当C1电容接阴极,在有反馈的情况下,测不到帘栅极的波形变化,说明影响极微。但有不同的延时不量(没测不同频率下的延时量),不知会不会对听感有影响。

上述是在有限条件下测得的结果,仅说明了一个现象,供坛友们参考。

评分

4

查看全部评分


发表于 2024-6-6 13:18:31 | 显示全部楼层
能否说说稳压供电?
回复 支持 反对

使用道具 举报


发表于 2024-6-6 13:41:05 | 显示全部楼层
基本原理不会错,我最早说过是正反馈,目的是延伸高频响应,降低输入阻抗。
用10KHz测作用会更明显。
回复 支持 反对

使用道具 举报


发表于 2024-6-6 14:23:18 | 显示全部楼层
最早我说院长的接法是正反馈,后来我改邪归正了,认为那不是正反馈,这个实验虽然做得比较详细,但不能因为院长的接法(C1接阴极)的增益大于C1直接接地就归结出它是正反馈,其实为什么不能认为C1直接接地是负反馈呢,它造成的影响和这个测试结果是相同的,这也是我改邪归正后的认识
回复 支持 反对

使用道具 举报


 楼主| 发表于 2024-6-6 14:50:26 | 显示全部楼层
fsnzman2016 发表于 2024-6-6 13:18
能否说说稳压供电?

       稳压供电时帘栅极不接电容,因稳压电路中有电容,所以等同于有帘栅极电容接地。此时如果再用一个电容接阴极,低频会大幅降低。稳压是可调稳压源,在实际应用中不会这样做,可用简易稳压。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2024-6-6 14:59:14 | 显示全部楼层
zzfjct 发表于 2024-6-6 13:41
基本原理不会错,我最早说过是正反馈,目的是延伸高频响应,降低输入阻抗。
用10KHz测作用会更明显。

确实是正反馈,全频段都测过,是相同的反馈量。
在同等输出峰值情况下,接地的所需信号是1.7VP-P。

接阴极的所需信号是1.63VP-P。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2024-6-6 15:06:49 | 显示全部楼层
1k2 发表于 2024-6-6 14:23
最早我说院长的接法是正反馈,后来我改邪归正了,认为那不是正反馈,这个实验虽然做得比较详细,但不能因为 ...

一般是以无其他元件接入回路为基点,接阴极的还有其他原件参与回路,所以要以接地为基点,从而得出是正反馈。当然二者的结果是一样的。
回复 支持 反对

使用道具 举报


发表于 2024-6-6 15:14:11 | 显示全部楼层
whmks 发表于 2024-6-6 15:06
一般是以无其他元件接入回路为基点,接阴极的还有其他原件参与回路,所以要以接地为基点,从而得出是正反 ...

容我固执一回,对想通的事情不太容易改变,其实说C1直接接地也不能叫负反馈,只是有和负反馈相似的效果而已

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2024-6-6 15:23:40 | 显示全部楼层
whmks 发表于 2024-6-6 14:50
稳压供电时帘栅极不接电容,因稳压电路中有电容,所以等同于有帘栅极电容接地。此时如果再用一个 ...

明白,看来稳压供电是比较好的一个选择。
回复 支持 反对

使用道具 举报


发表于 2024-6-6 15:25:44 | 显示全部楼层
whmks 发表于 2024-6-6 15:06
一般是以无其他元件接入回路为基点,接阴极的还有其他原件参与回路,所以要以接地为基点,从而得出是正反 ...

其实回到HD711老兄的贴子,仔细看昔版的回复,我相信你也会有转变
回复 支持 反对

使用道具 举报


 楼主| 发表于 2024-6-6 15:31:39 | 显示全部楼层
1k2 发表于 2024-6-6 15:14
容我固执一回,对想通的事情不太容易改变,其实说C1直接接地也不能叫负反馈,只是有和负反馈相似的效果而 ...

      谢谢!其实是你等一些坛友提出的一些观点而感兴趣测了一下,也证实了二种接法的增益有所不同,不管是正反还是负反,看拿谁当基点,理解了就这么一回事。
回复 支持 反对

使用道具 举报


发表于 2024-6-6 18:35:30 | 显示全部楼层
试试不稳压的情况?
回复 支持 反对

使用道具 举报


发表于 2024-6-6 19:17:22 | 显示全部楼层
都是对真空管基本功能不了解,正、负反馈电路概念不明才会有的争论。
回复 支持 反对

使用道具 举报


发表于 2024-6-6 19:54:07 | 显示全部楼层
非常好的试验。
赞!!!
回复 支持 反对

使用道具 举报


发表于 2024-6-6 20:36:37 | 显示全部楼层
粗略的说,按照电流确定,1mA用1μF,10mA用10μF,以此类推。
回复 支持 反对
