分享原创：机械表头的线性度与度盘的绘制——《分度》V1.0

老郑小烧 · 发表于 2023-12-24 11:22:54

本帖最后由老郑小烧于 2023-12-24 11:44 编辑

没有理想的线性表头，我第一次直观地看到线性问题，是对比了两块完全相同的表：《关于MF47线性的一个小测试》。
解决线性问题最有效的办法是”打哪儿指哪儿“。但绘制度盘涉及到大量数据，不仅繁琐计算量也很大，为此编写了这个辅助工具，为了表述方便取了个名字，就叫《分度》。
藉此工具，使用者可将精力集中在分析电路、测量表头等核心问题上。虽然建立工作簿要花点时间，但用起来就简单多了——调整几个参数即可。
毕竟本人只是爱好者，写这个工具除了满足一下成就感，更多是当成分度函数的“示波器”来使用，比如求证推导结果、观察电路参数对标尺的影响等。
现将它分享给坛友，感兴趣的可下载测试。
本想继续完善并增加些功能，但BUG永远都会有的，索性先发出来吧，其它想法放在下个版本。
欢迎随时反馈和建议，需要源码的，可加我好友私信我。

本工具为Microsoft Excel宏文件，电脑需安装AutoCAD，在十余台电脑上运行通过。EXCEL若有安全提示，应单击“启用内容”（提示内容因EXCEL版本而异），允许宏运行。
感谢坛友HD123帮忙测试、捉虫，并为我科普CAD。

PS：分享原创：指针万用表的分度函数

分度 V1.0（发布）.zip (211.93 KB, 下载次数: 276)

MF368（校正前的理想度盘）
MF368 校正前.png

MF368（校正后）
MF368 校正后.png

补充内容 (2024-1-8 12:03):
《分度》2.0版发在71楼。

补充内容 (2024-1-10 21:36):
《分度》2.1版发在71楼。

补充内容 (2024-1-15 12:38):
V2.11版：http://www.crystalradio.cn/forum ... &fromuid=306031

补充内容 (2024-2-1 18:33):
V2.2版：http://www.crystalradio.cn/forum ... &fromuid=306031

老郑小烧 · 发表于 2023-12-24 11:23:21

本帖最后由老郑小烧于 2023-12-24 11:29 编辑

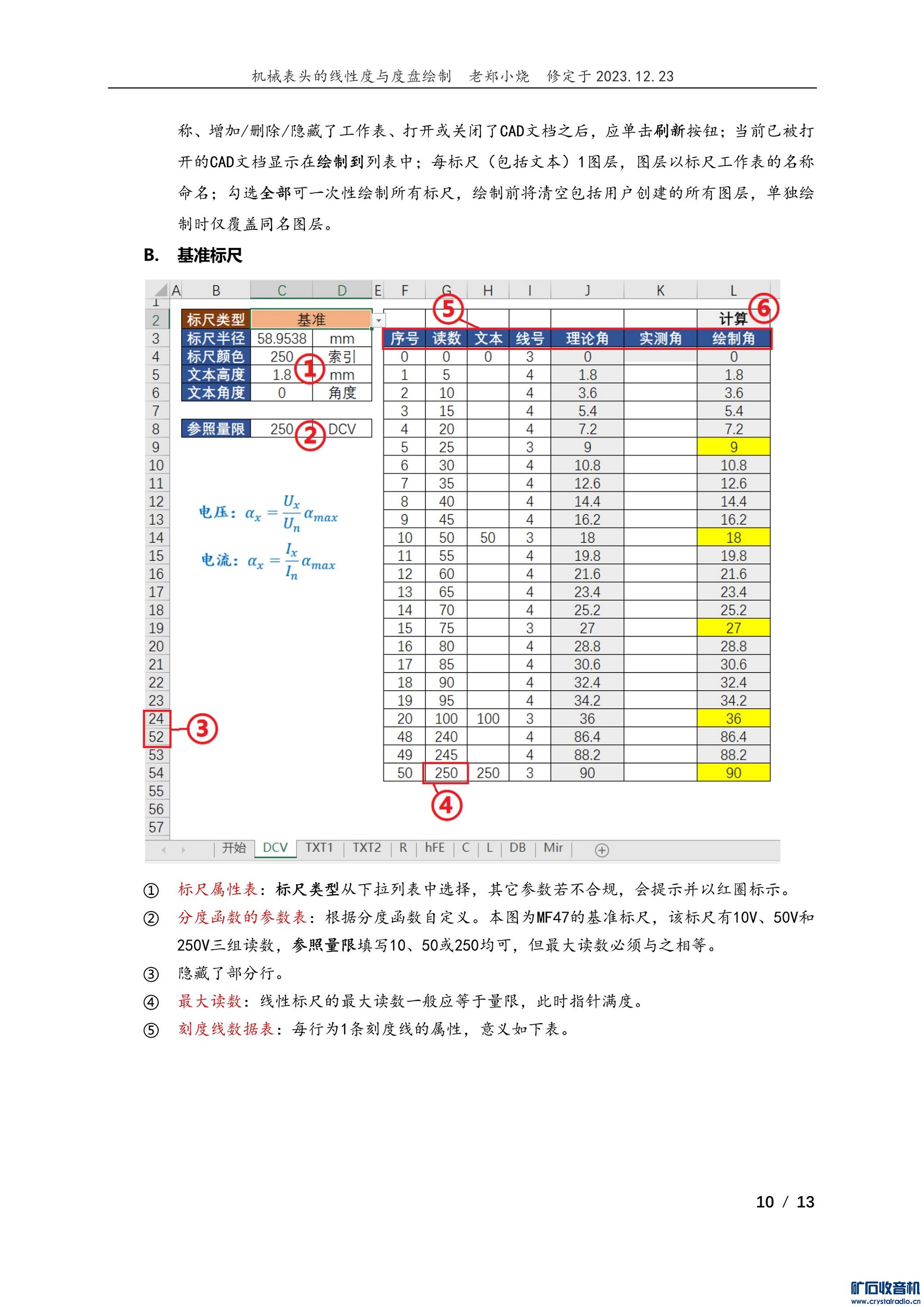

依照习惯，写了个详细的说明文档。


老郑小烧 · 发表于 2024-2-1 18:32:37

2.2版：进一步优化了代码，分度函数增加到11个。

分度 V2.2_MF368（发布）.zip (441.27 KB, 下载次数: 232)

老郑小烧 · 发表于 2024-1-8 12:02:45

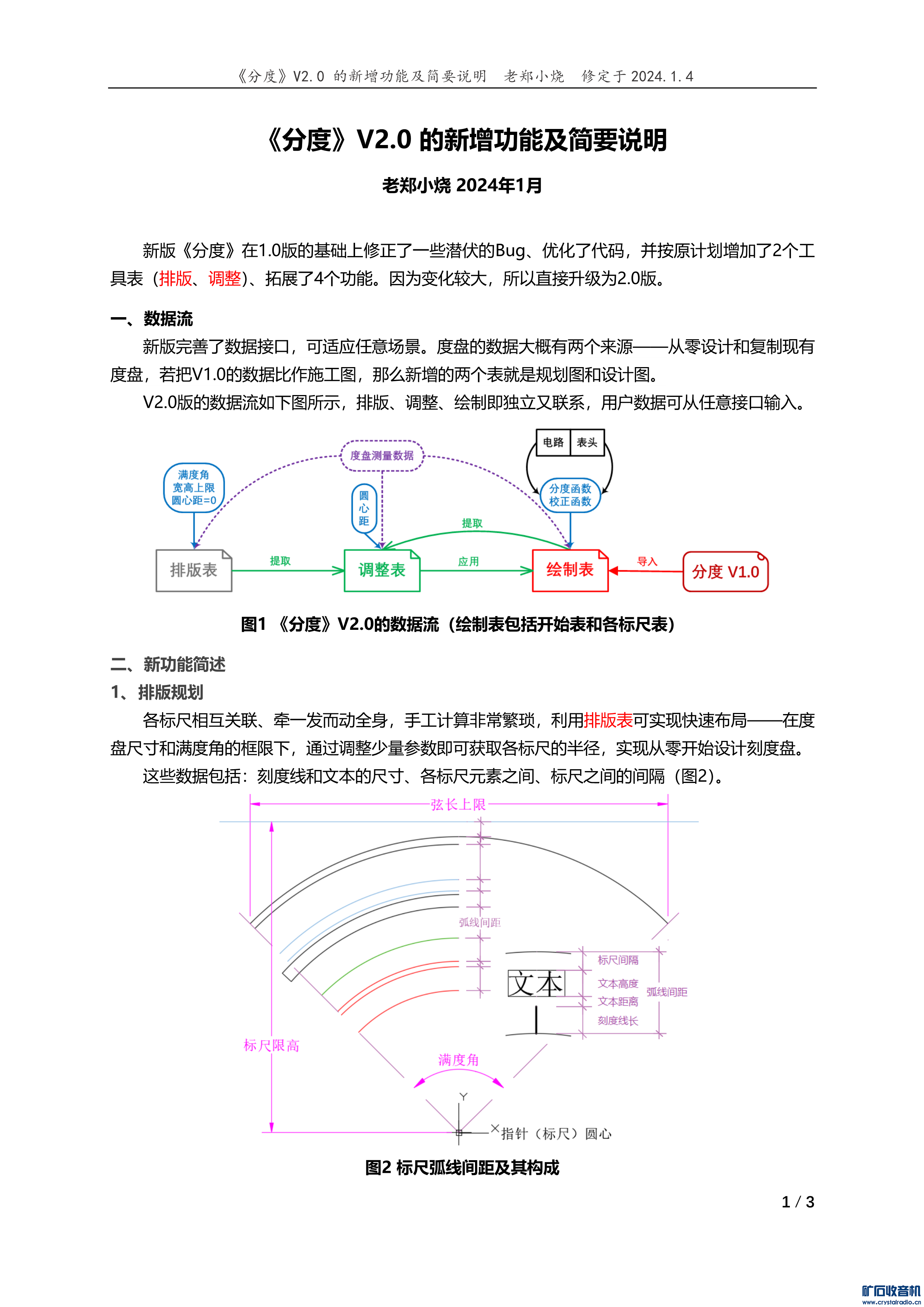

新版《分度》写差不多了，年底事儿多，没做太多测试。这一版改为xlsb格式（二进制文件），优点是打开的速度更快。
示例数据是MF368的，其中：
基准标尺DCV的“实测角”是随意写的，不是真实测量数据；
ACV的实测角是根据真实度盘测量的。MF368的ACV标尺不是线性的，按道理只有低压量程才会比较明显，因此无法推测其分度函数。
ACV标尺也举例说明了校正的基本原则，即：本标尺表的实测角优先于基准标尺。

分度 V2.0_MF368.zip (458.54 KB, 下载次数: 233)

分度2.0 说明01.png

HD123 · 发表于 2023-12-24 11:30:11

表盘绘制软件终于发布，给力啊

欢迎个位网友机械万用表爱好者下载使用！在使用过程中不懂就问，遇到问题及时反馈！

5free · 发表于 2023-12-24 11:32:26

太棒了。简直是机械表爱好者的福音啊

老郑小烧 · 发表于 2023-12-24 11:40:54

写这个工具的想法至少有1年多了，也算是我玩指针表的最后一个目标。
现在终于实现了，虽然还有很大提升空间，但无论如何都算了却了个心愿吧。

radio988931 · 发表于 2023-12-24 12:50:42

老郑把指针表讲究透了~赞赞赞！

老郑小烧 · 发表于 2023-12-24 13:13:53

本帖最后由老郑小烧于 2023-12-24 13:14 编辑

额外的收获是借机学习了 AutoCAD 的对象模型，这个是多年的夙愿，但一直没机会动手。对了，还顺便复习了一遍初中的三角函数

。
本人玩电子底子薄、眼睛花，恐怕与数字电路无缘了，就玩儿些容易的吧。
每每感叹于此，就想起街边超市循环播放的一个声音：
你考清华，
他考北大！
我烤地瓜呀烤地瓜 ...

HD123 · 发表于 2023-12-24 13:13:59

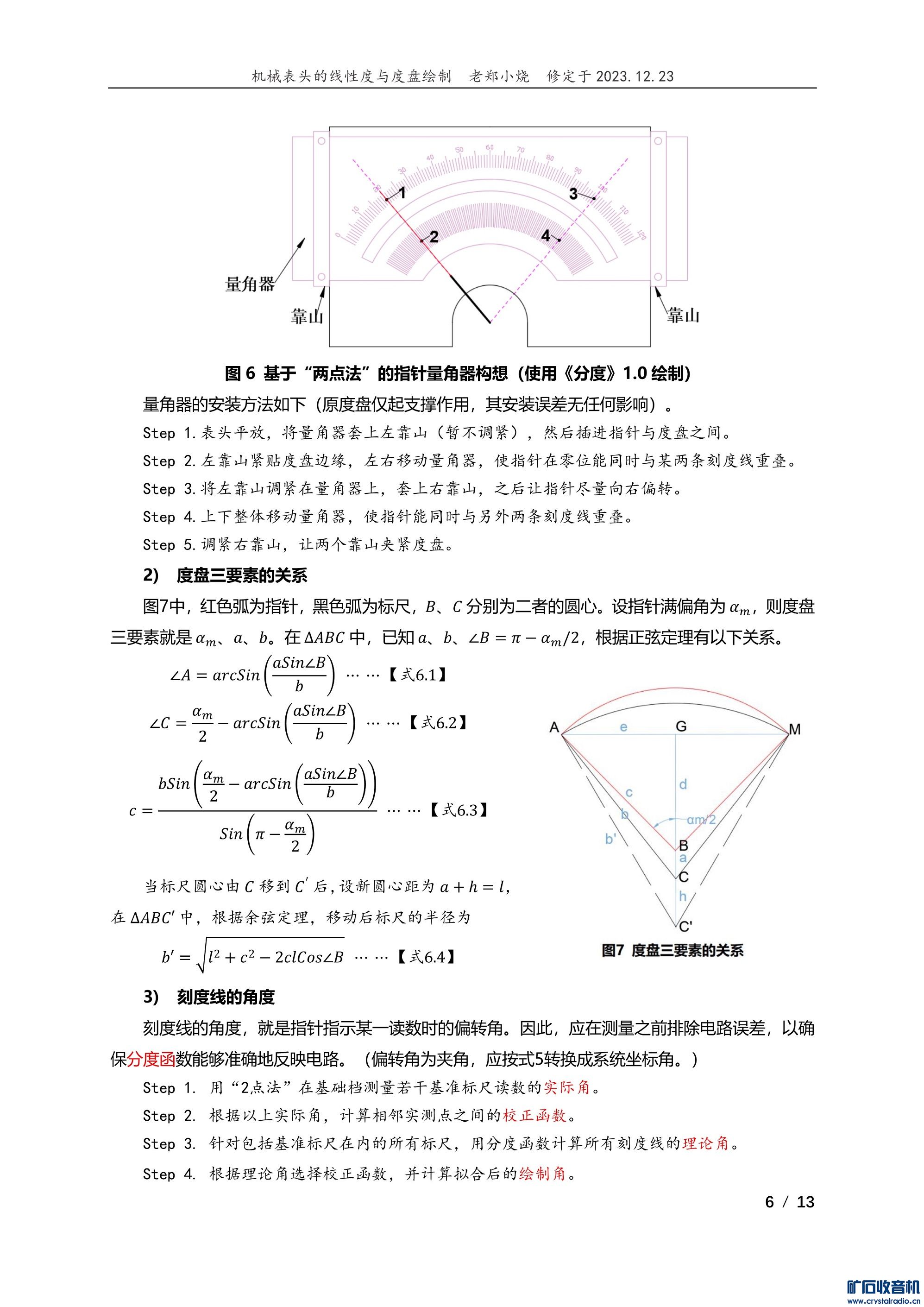

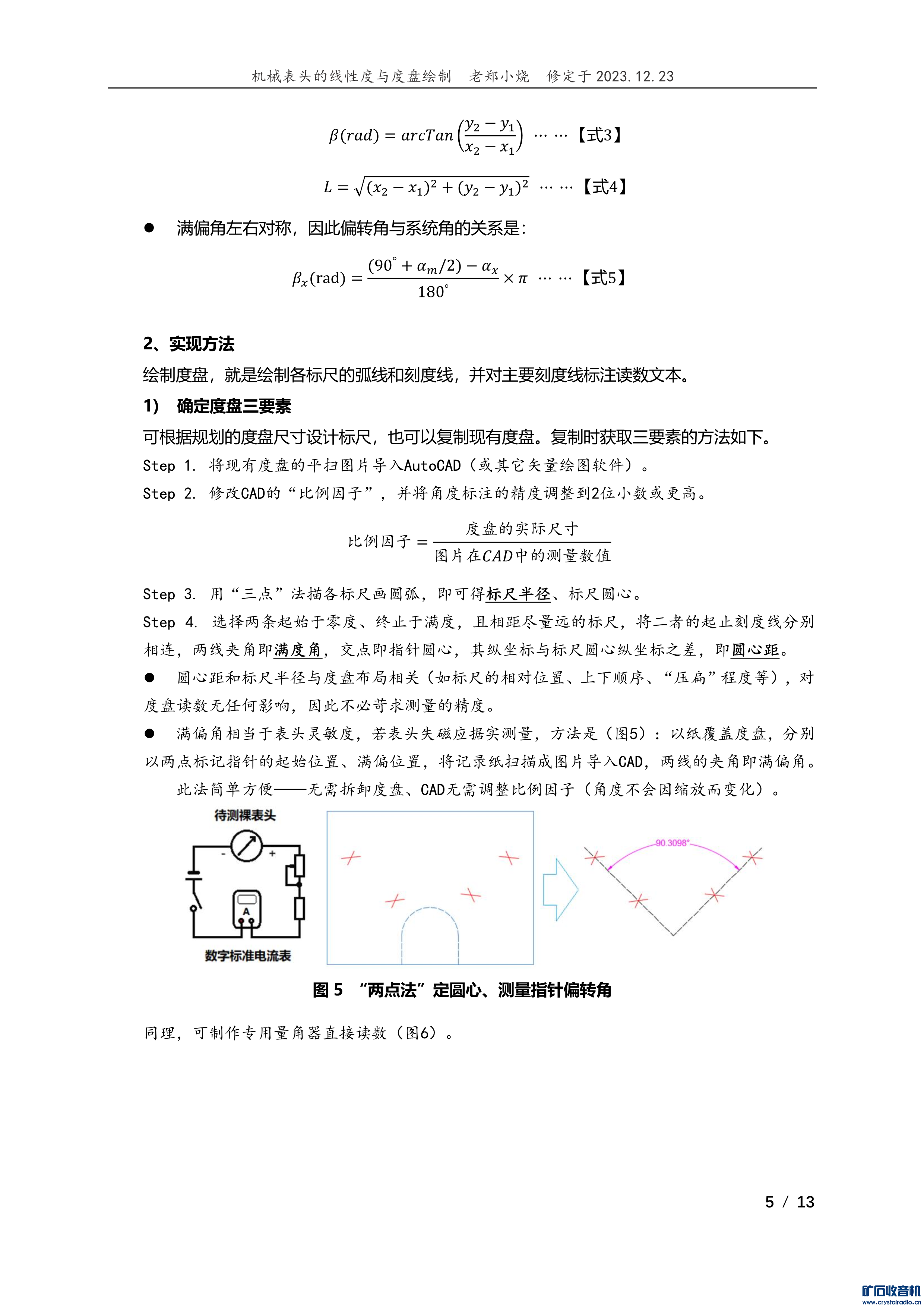

关于绘制表盘前，需要你们自己去测量原表盘的尺寸，关于如何测量，我画了个图以示说明

老郑小烧 · 发表于 2023-12-24 13:38:52

本帖最后由老郑小烧于 2023-12-24 13:44 编辑

工具在于灵活使用。比如，可以用《分度》解决表头失磁问题——按照实际满度角绘制就行。实际上绘制前都需要先测量下表头的实际满度角。

qd0426 · 发表于 2023-12-24 14:55:37

太专业了!!!!

516 · 发表于 2023-12-24 15:36:49

太好了，表盘校对有了依据。

quexing · 发表于 2023-12-24 16:21:12

老郑，现在转为研究表盘了？赞一个。

心落泪碎 · 发表于 2023-12-24 16:32:42

牛
专业
支持

老郑小烧 · 发表于 2023-12-24 17:50:41

quexing 发表于 2023-12-24 16:21
老郑，现在转为研究表盘了？赞一个。

呵呵，也不算专门研究。
之前研究的东西其实都离不开表头，这次算是做个总结和验证。

quexing · 发表于 2023-12-24 18:02:41

老郑小烧发表于 2023-12-24 17:50
呵呵，也不算专门研究。
之前研究的东西其实都离不开表头，这次算是做个总结和验证。

和你一起研究，悟出一些道理。2.5级的表基本没有100%的线性。
