一只上四的Si47万用表

海洋DZ

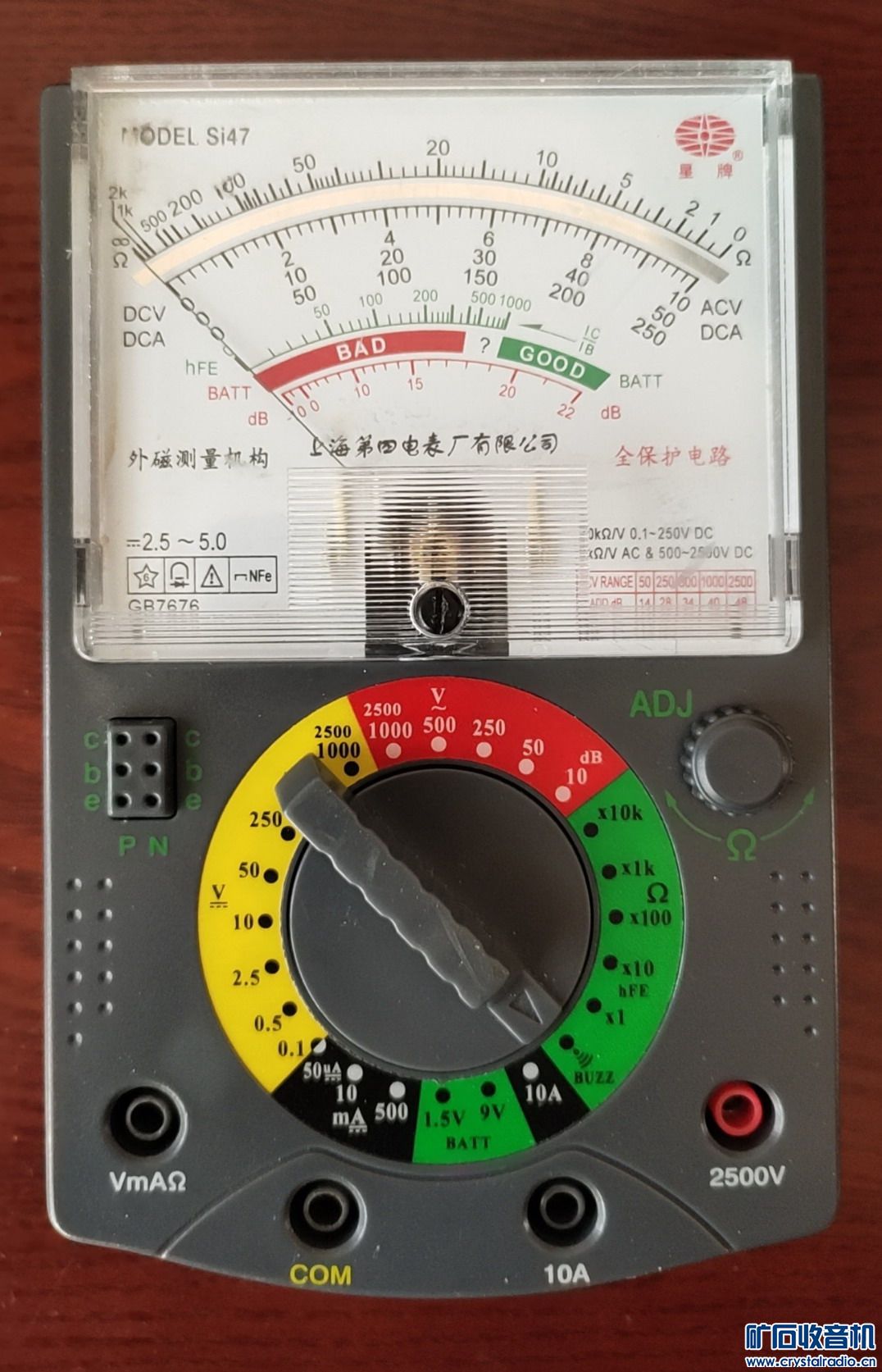

入手一只上四的Si47万用表研究一番……

有蜂鸣档，有一节干电池测量档，一节9V电池测量档

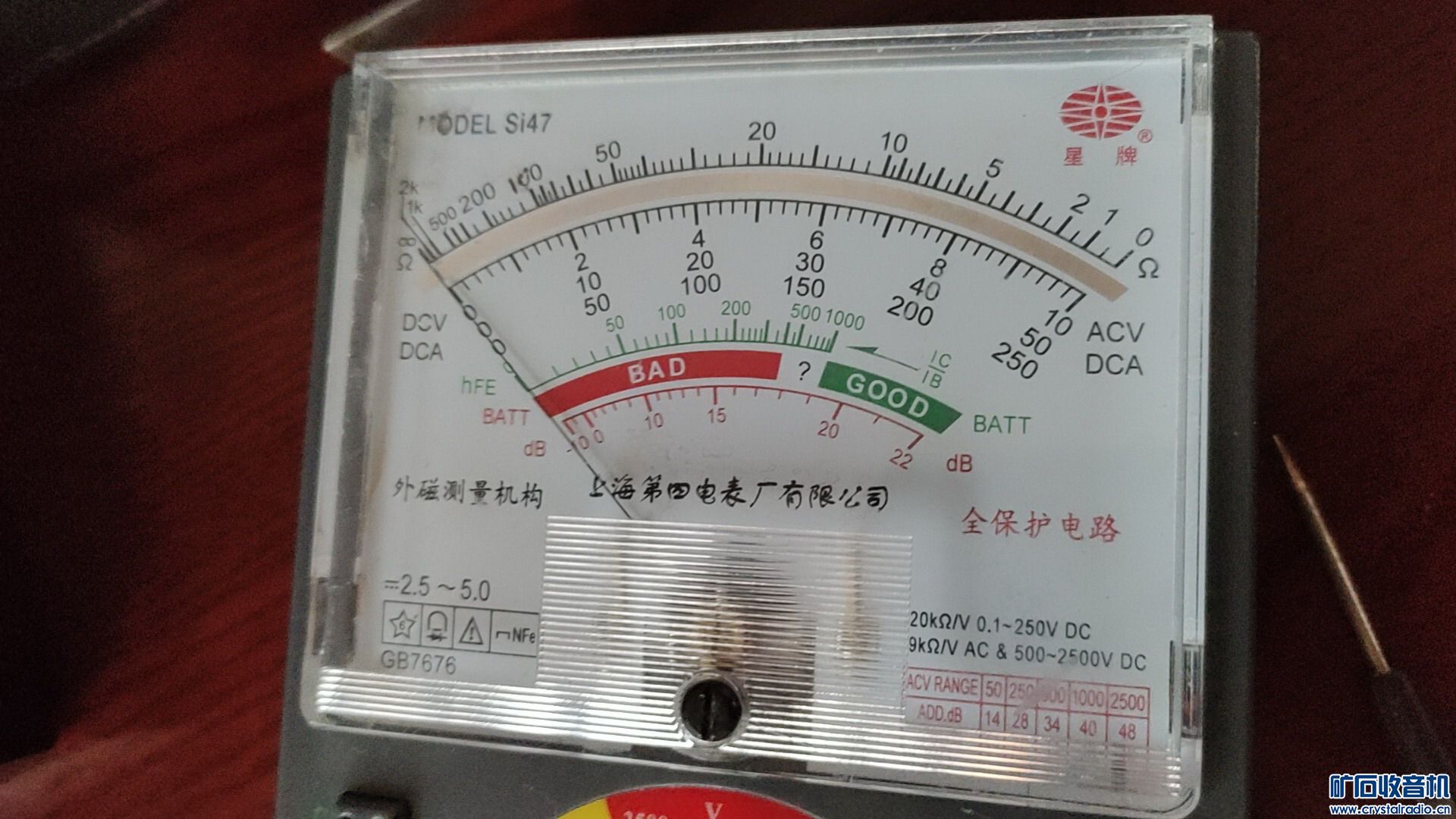

指针阻尼不错


表笔插孔不理想，挑表笔厉害


遇到几只表了，四个底盖触点不平，放在桌面会响，稍微打磨一个脚






这PCB板档位间没有隔槽？

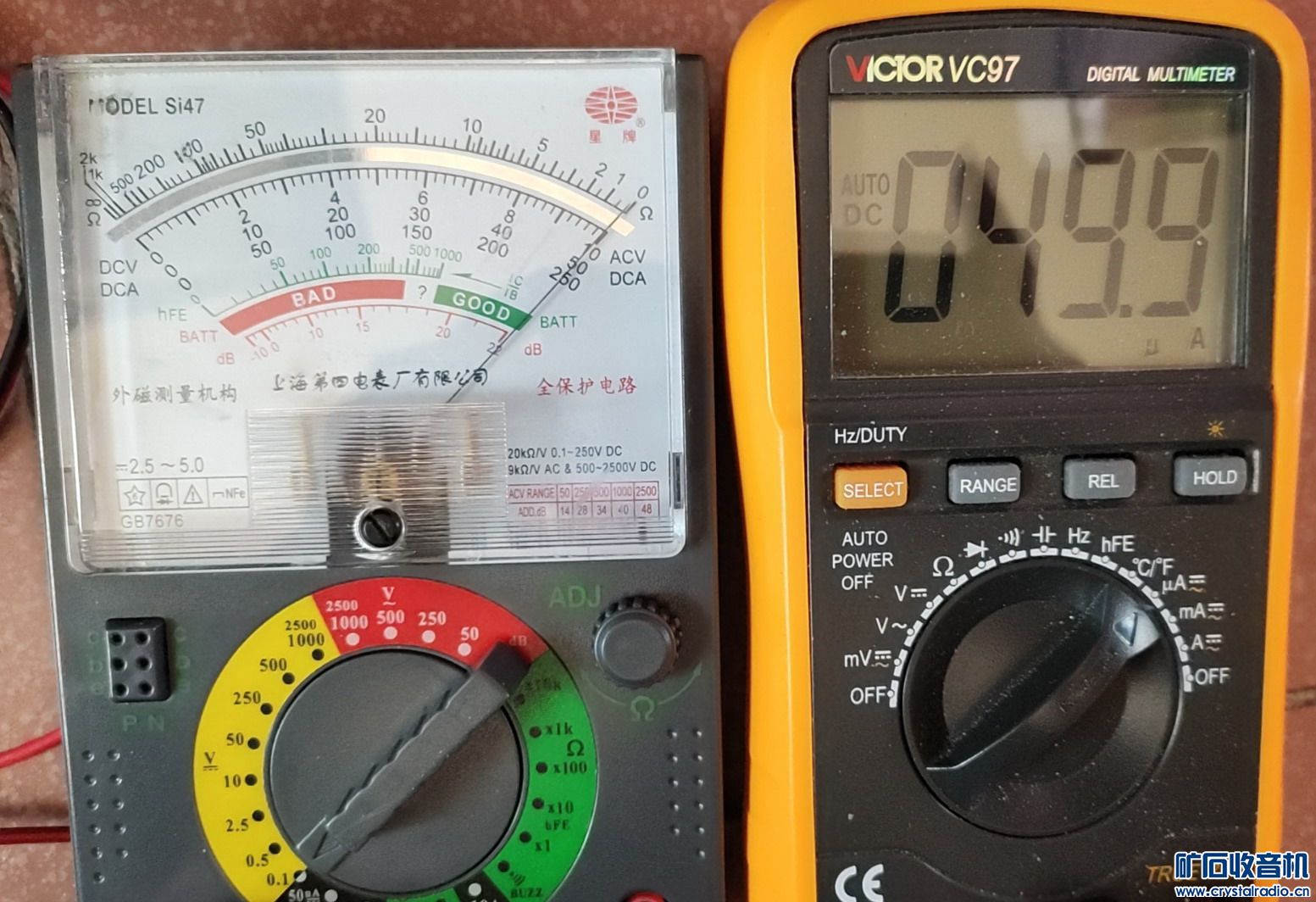

直流电流50uA档满度测试


直流电流10mA档1mA测试


电阻档测试：*10K档还行，其他的档偏差不小……

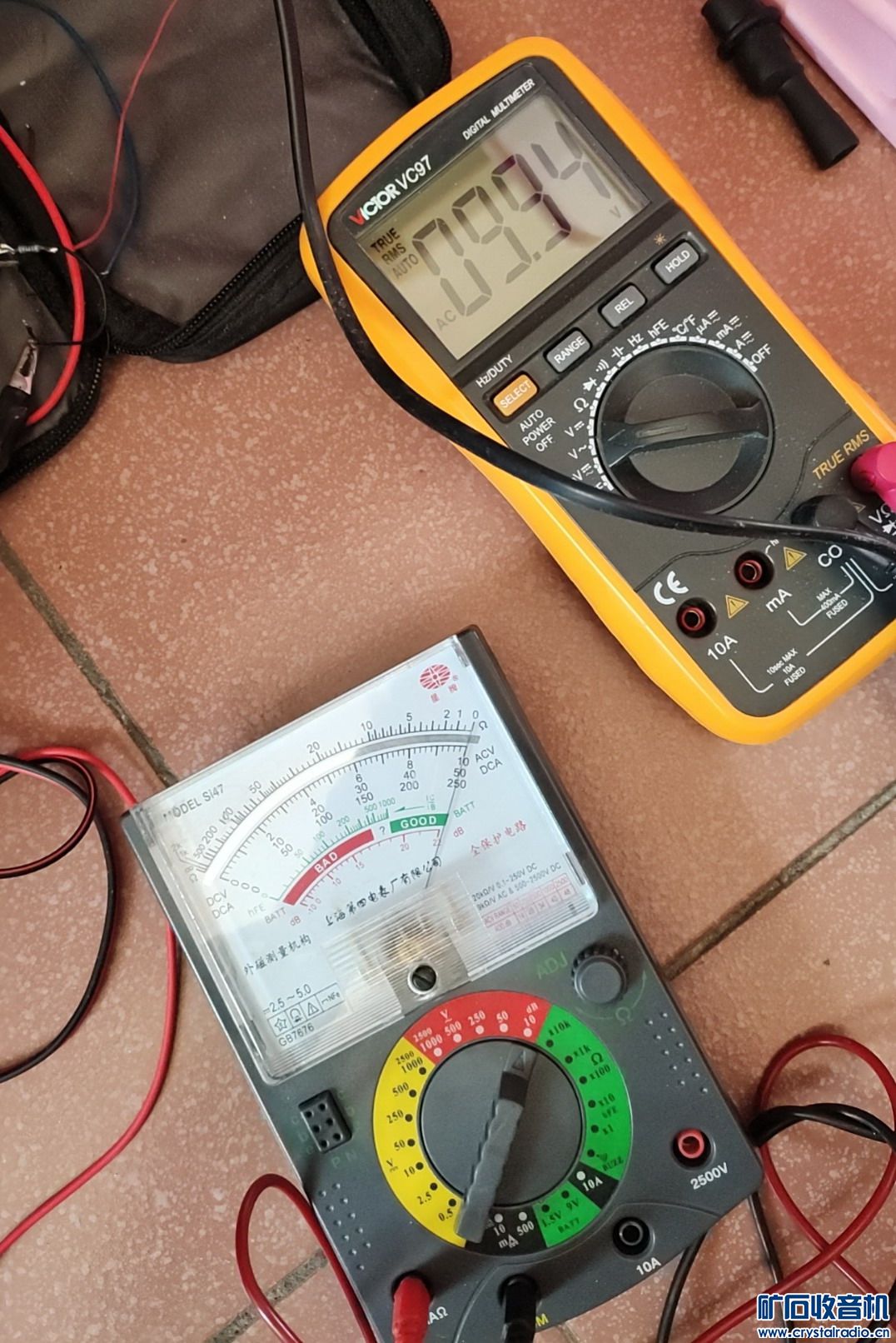

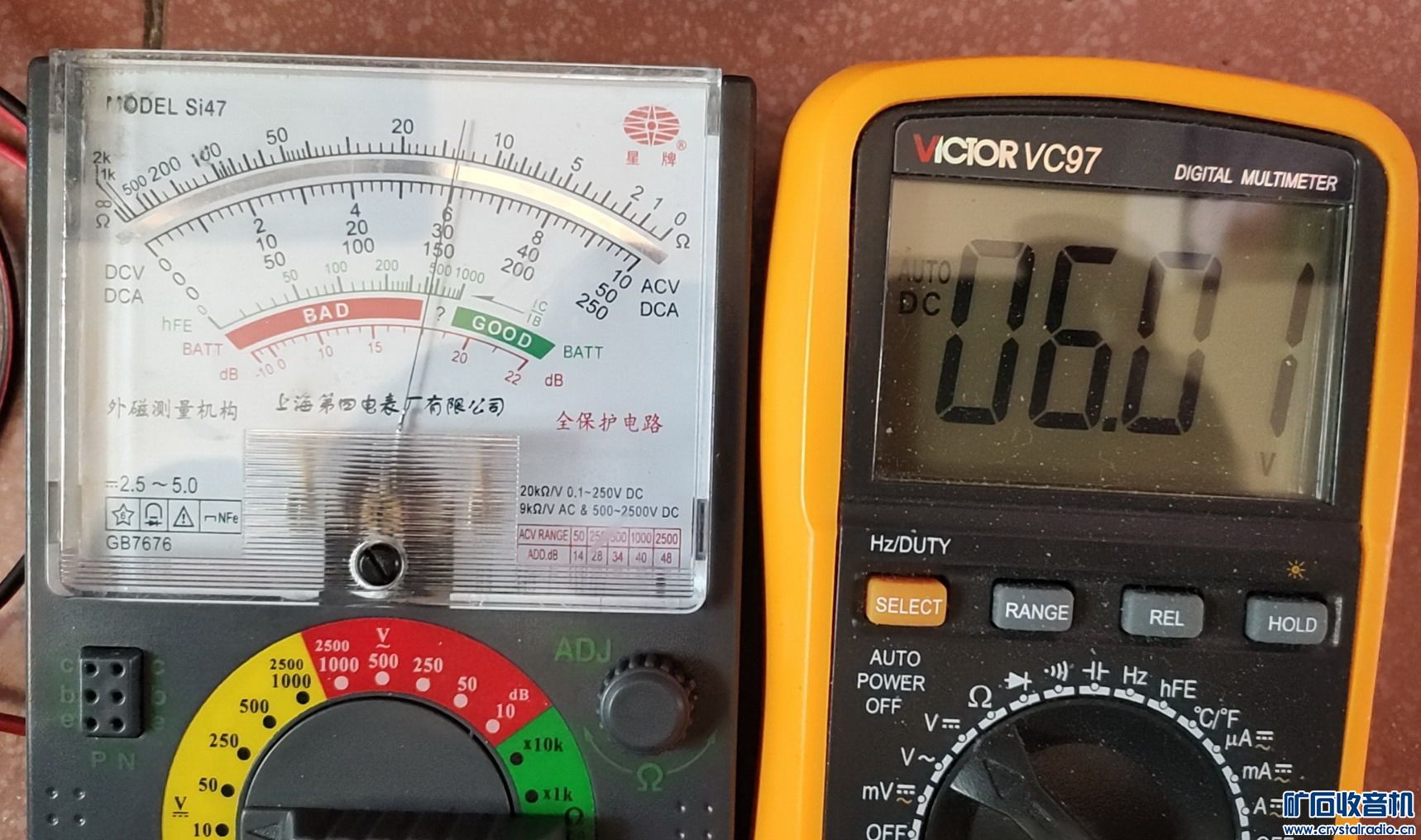

直流电压测试




交流电压测试

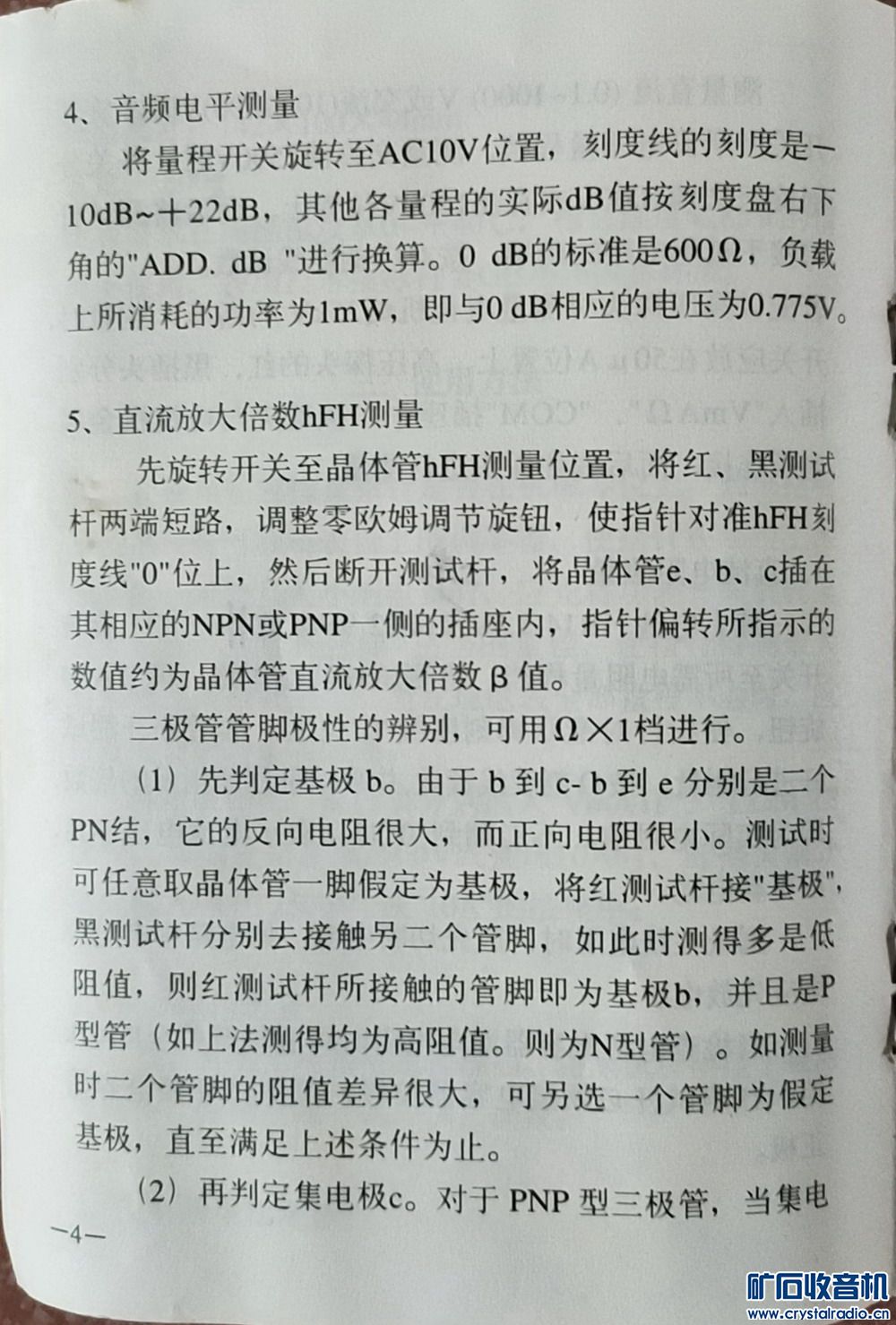

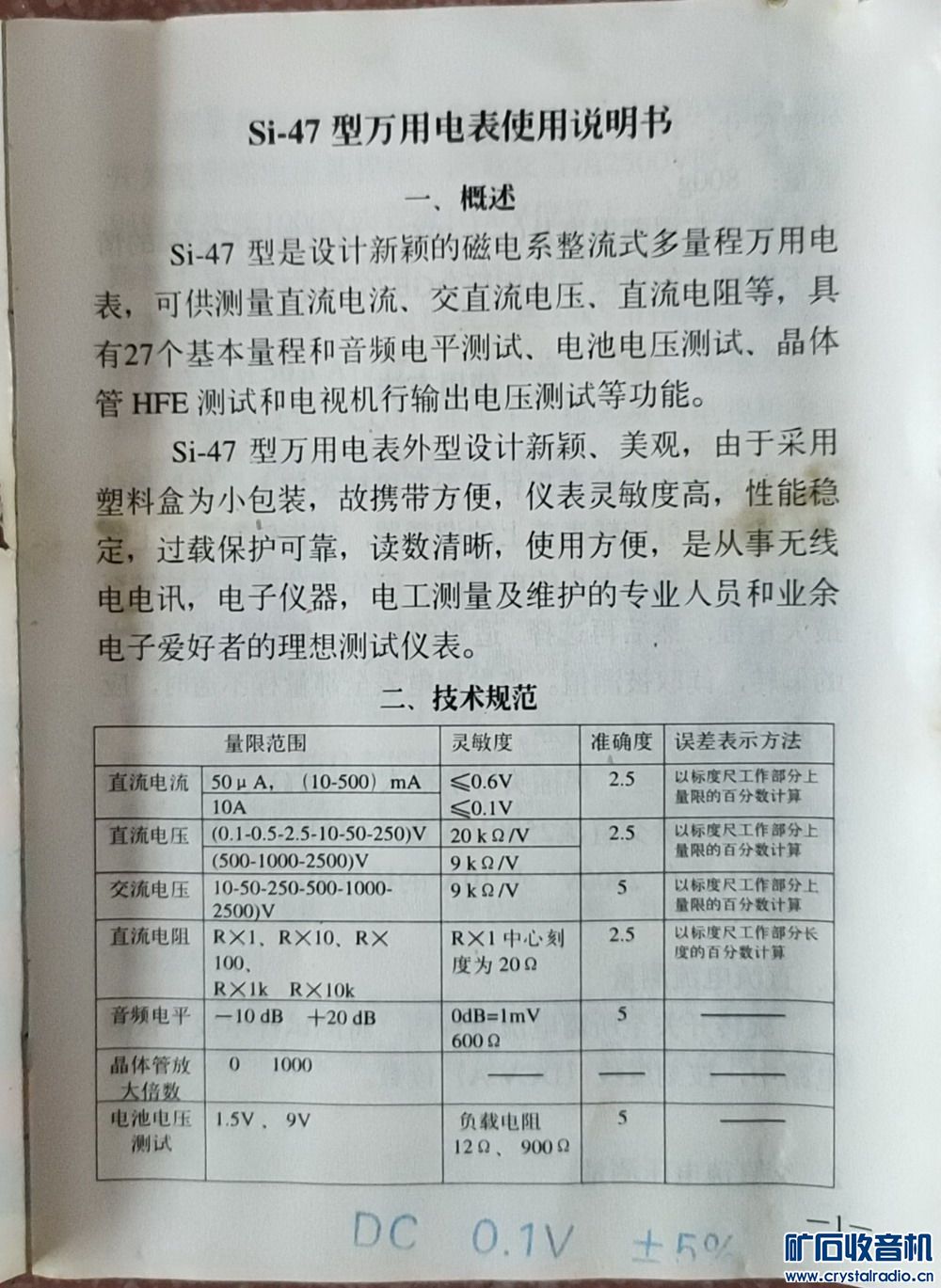

说明书


















电原理图
1.5V电池测量放电电阻约8Ω左右（说明书是12Ω），测量电池电量偏低；9V电池测量放电电阻约1.12K（说明书900Ω），与图纸基本吻合


——END——








补充内容 (2023-11-14 20:05):
至此，上四的表捣鼓不少了，该收手啦！
MF12表感谢坛友鼎力奉献！MF30表（表头和电路不符，烂尾中）,、MF63表、MF64表、Si47表。

补充内容 (2023-11-14 20:07):
从1975年的表（MF12），到八十年代的表（MF30、MF63、MF64），还有这个现代的Si47，见证了上四的一段发展史。

补充内容 (2023-11-14 21:16):
感觉比MF368表皮实。

补充内容 (2023-11-23 20:20):
闲下来又测试了直流10A档，利用可调电源0~5A测试，精度还是不错。

补充内容 (2023-11-25 08:22):
看到DC0.1V ±5%的印章字样，我释怀了！
Si47尚且如此，其他的便宜表就更不能奢求了！

陪你听风

看起来很养眼

顽童50

这个表设计的还是挺人性化的，尤其是5号电池旁边增加了一个孔、方便取出电池。

lsw8888

虽然看着不如早年间的表用料猛，但是精度比我拥有过的两块南京表强多了。早年间的电视机也是这样，曾经国产机最薄弱的环节是RGB和几何失真校正。

xhl079669

看起来很不错的样子

俞刚

表不怎么样，价格不便宜。

海洋DZ

lsw8888 发表于 2023-11-14 17:10
虽然看着不如早年间的表用料猛，但是精度比我拥有过的两块南京表强多了。早年间的电视机也是这样，曾经国产 ...

每种产品都有其优缺点：

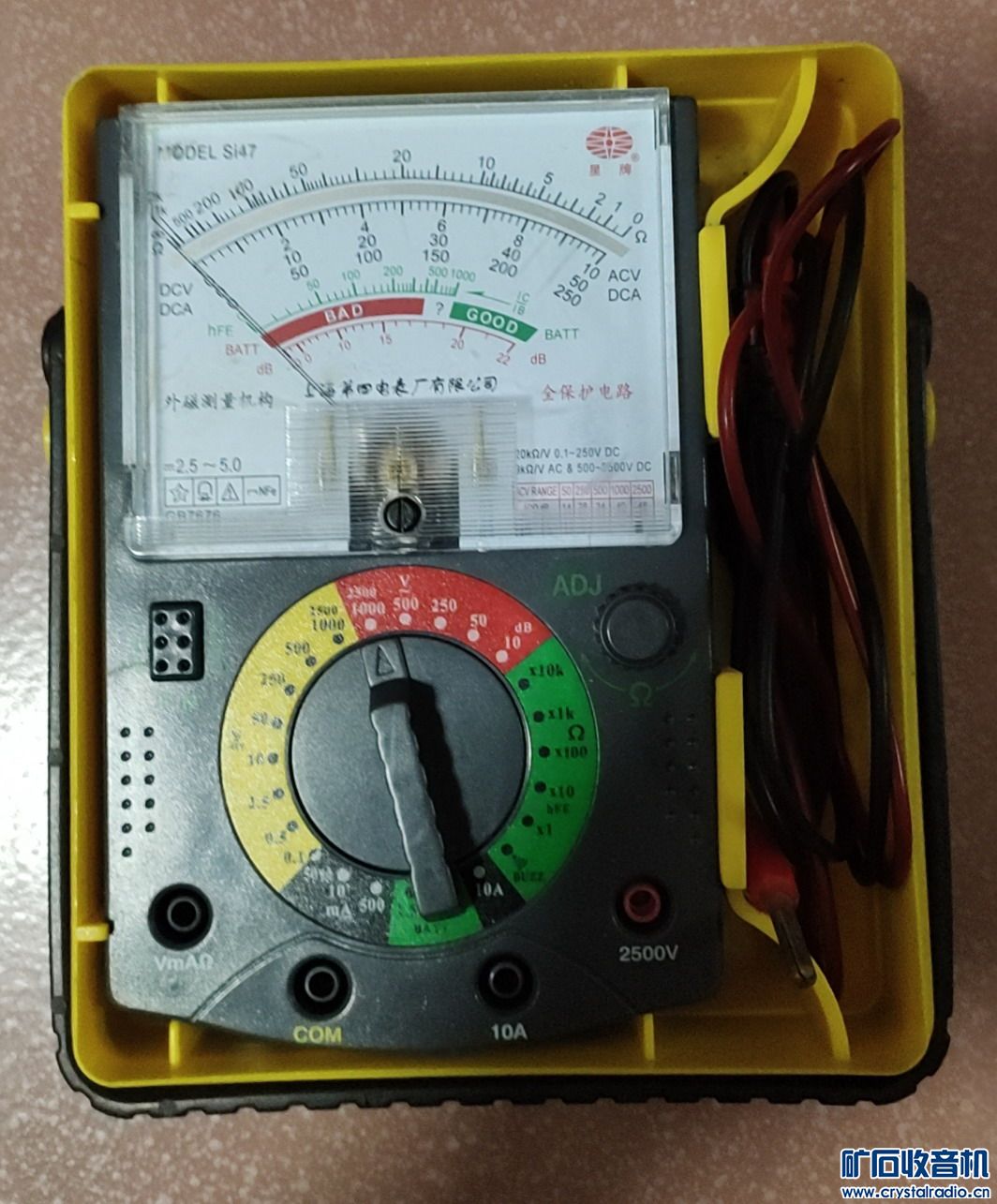

1、这个表带着一个塑料盒子，表和表笔都可以收纳其中，这点也算方便；
2、有蜂鸣档，测量通断兼顾了数字表的特点；
3、专门测量1.5V电池和9V电池的档位，不是测量空载电压，对判断干电池的好坏比较方便；
4、指针阻尼很好；
5、PCB的耐久性是大家都质疑的一点，但是数字表一般是PCB板的呀；
6、比我手头的俩MF47表精度好些；比MF64还是觉得不行，也许是个体差异；精度甚至还不如我手头的老MF30表；（不排除个体差异）
7、表蒙子不好，四个卡扣易断，容易松动；也是静电影响很大；
8、两个五号电池的电池仓，放底部电池不得劲，也许是这个出了问题？
9、交流电压档误差较大，特别是高电压档；
……

海洋DZ

俞刚 发表于 2023-11-14 17:27
表不怎么样，价格不便宜。

刚刚浏览了某宝，基础款不到六十块包邮呢。
灵敏度40uA的表头，算是高的了，阻尼还不错，直流20K/V，功能还算比较多，现在的指针表也就这样了。

俞刚

海洋DZ 发表于 2023-11-14 19:28
刚刚浏览了某宝，基础款不到六十块包邮呢。
灵敏度40uA的表头，算是高的了，阻尼还不错，直流20K/V， ...

30元上下比他养眼的多了

lsw8888

海洋DZ 发表于 2023-11-14 18:57
每种产品都有其优缺点：
1、这个表带着一个塑料盒子，表和表笔都可以收纳其中，这点也算方便；
2、有 ...

直流档测试结果看着不错。

海洋DZ

俞刚 发表于 2023-11-14 19:34
30元上下比他养眼的多了

推荐一款哦，
最近，针对电阻档3V供电的表，也整了几个30元左右的，都退货了，表头灵敏度不行，PCB也不行，属于粗制滥造吧。

补充内容 (2023-11-22 18:28):
网上30元左右的表，精度一般不说，不可调是病！

海洋DZ

lsw8888 发表于 2023-11-14 19:36
直流档测试结果看着不错。

一般的指针表，只要表头灵敏度够了，最小电流档能够校准，其他的就问题不大。
有50uA电流档的指针表一般都不会太差。

俞刚

这表还有一个好处就是体积小一点，刚才我在看淘宝发现一款类似mf47的表土片上感觉档位多，没想到下一个内部图片吓了我一跳，密密麻麻的芯片就像数字高端表一样，看看价格暗笑屁的，

俞刚

还有正泰mf78跟已前的边都不沾

俞刚

指针表现在品种多了些还是值不得推荐，我出外用的还是10元的权型表，主要是贵的容易丢，不会自己关机也没关系功耗只有不到0，1毫安，20伏档把数据保持改做电流档，不按下就是20伏直流电压，按下去就是直流电流档很放便。
