【编写】电子管收音机入门（一）电子管收音机的分类及电路要点（改定稿）

白居不易

前     言
     电子管电路的基础知识早已从教科书中删除，现在能够找到的多数是上个世纪70年代以前的书刊里的。随着胆机东山再起，收藏家开始重视老式电子管收音机，其价格不断攀升。从接触过晶体管和集成电路入门的爱好者也开始对电子管收音机产生兴趣。电子管电路的基础知识早已从教科书中删除，从网上查到到的零散帖子，很难满足初学者系统学习的要求，为此本人参考有关资料，着手编写系列《电子管收音机入门讲座》供初学者参考。基础知识万变不离其宗，如部分文字与各位大师的著作有似曾相识之处，敬请谅解。有些内容完全靠记忆，难免有漏误，望各位补充指正。从网上借用了大量图片，对原作者表示感谢。本人习惯在网上边写边改（以最后改定稿为准），给各位阅读带来不便，致歉。
                                  电子管收音机的分类
一、调幅收音机与调频收音机

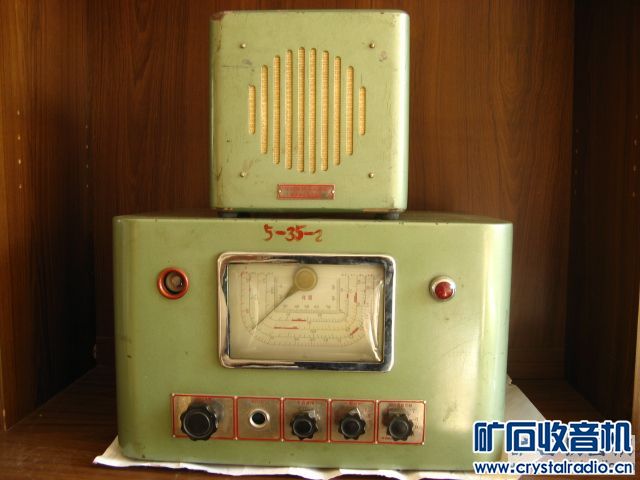

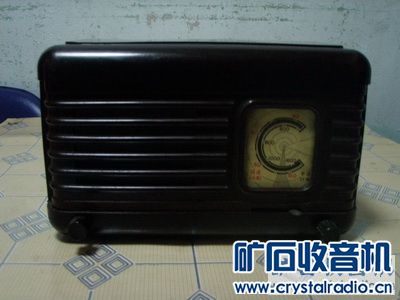

（一）调幅收音机

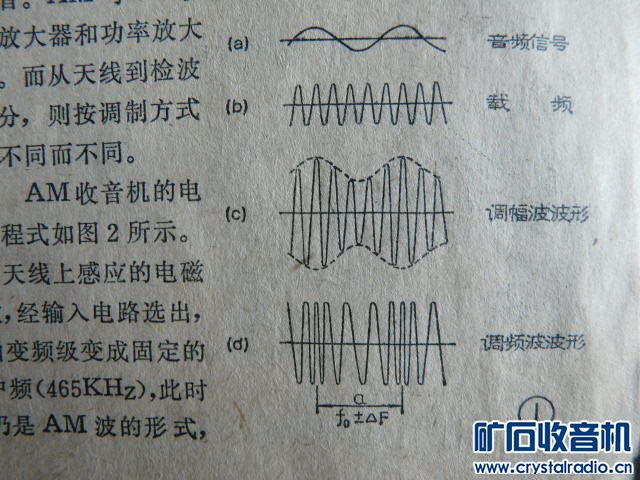

   在电子管收音机盛行的年代，调幅收音机是主流产品。调幅波是用音频信号对高频载波进行调制，其波形上下对称，幅度与调制信号相同，经过检波后滤掉高频成分，就得到音频信号。载波信号的频率（广播电台播报的频率）为载频。
调幅波波形

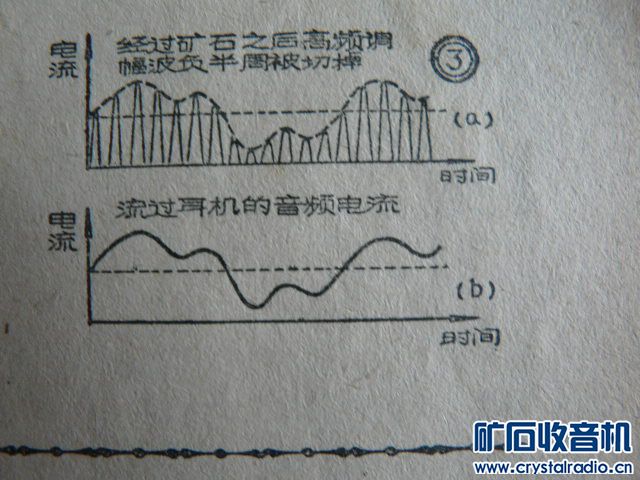

检波后的波形

    调幅收音机可以接收中波、短波广播，有的可接收长波广播。由于中波段频率间隔已统一为9KHz，因此其最高音频频率只有4KHz，音质受到影响，电磁干扰较大。
国产电子管收音机中波接收范围为535~1605KHz；短波段1个波段的为4~12MHz及6~18MHz；2个波段的为2.3~7MHz及7~22MHz；长波接收范围为150~400KHz，只有欧美收音机才带长波段。
   调幅收音机主要有直放式及外（自）差式两大类。
    1、直放式收音机，也叫高放式收音机，其典型电路结构如下
（高放）——检波——低放——功放
    二级高放收音机

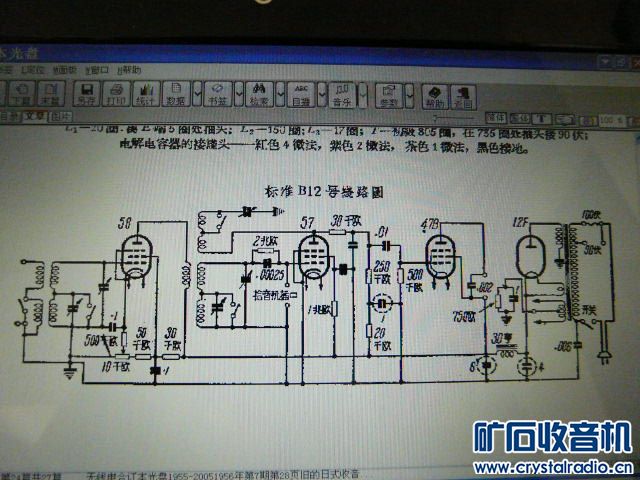

日制标12收音机电路

    采用栅极检波电路加高频正反馈的电路，称为再生式收音机，可以获得较高灵敏度及选择性。带高放与短波的再生式收音机可以接收调幅电报信号。古旧的日制收音机多为这类电路，国产再生式收音机有“工农之友”（磁性瓷调谐的）、野玫瑰等品牌。直放式收音机高频信号容易自激，高、低端增益不均匀，没有高放的再生式收音机选择性差，再加上普遍使用音质差的舌簧喇叭，因此逐步为超外差式收音机替代。一些爱好者出于怀旧心理，仍然热衷于再生收音机的制作。再生电路不仅可以应用于直放式收音机，在简易的外差式收音机里，也可以采用适当正反馈提高灵敏度。

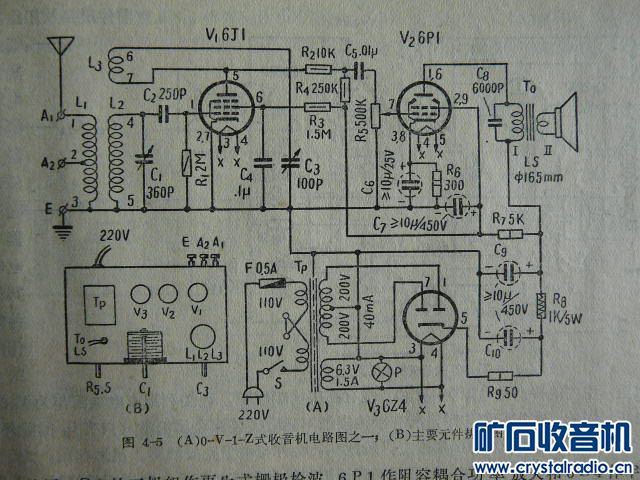

典型的交流三灯再生式收音机电路

    掌握了基本原理，在这个电路基础上进行变化，加之与各种不同电子管的配合，可以得出若干电路，特别是复合管的出现，比如用双三极管6N1代替6P1和6Z4，成为二灯机；用6N1或6F1代替6J1和6P1，用晶体管代替6Z4整流，就成为一灯机。

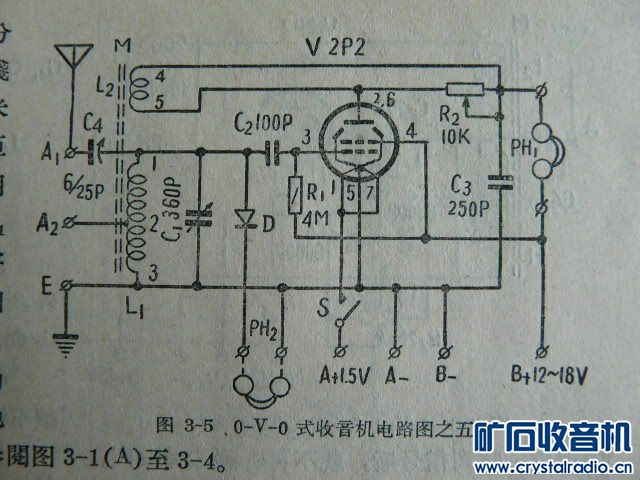

矿石、直流一灯再生式两用收音机

交流一灯再生式收音机

带高放的直流再生收音机电路

       简易的再生式收音机多使用舌簧喇叭，这种喇叭阻抗较高（约10K），灵敏度高，可以直接作功放管的负载，但是频率范围只有350~3000Hz，因此音质较差。后期的再生式收音机使用动圈喇叭，音质较好。但是由于阻抗很低，需要配输出变压器，其初级阻抗要与功放管负载阻抗相匹配。动圈喇叭有永磁、恒磁与励磁之分，励磁喇叭用于交流电子管收音机，其励磁线圈可以兼滤波扼流圈。
   2、 外差式收音机
   外差式收音机采用变频电路，其高频振荡电路产生的信号与输入信号相差一定频率，两者混频后产生固定的中频信号（455~465KHz），在专用变频管出现以前振荡电路需要独立的电子管。也有人把振荡频率高于信号频率称作外差式，反之为内差式。上个世纪60年代初，我国曾经生产了多种普及型收音机，多数采用外差式电路，下面是海棠63-31的电路图，为了提高灵敏度，中频变压器加了再生线圈。

国产体积最小的电子管收音机，东湖D41四灯外差式收音机：

    外差式加上中频放大电路叫超外差式。这类电路需要一个单独电子管作振荡，后来出现专用于变频的多极或复合管。如1A2、6A2、6SA7GT、6U1、6K8等。超外差式是商品收音机最常见的电路，具有自动音量控制电路，可以增加调谐指示（猫眼）。其电路原理后面会详细介绍。超外差式收音机由于对固定频率进行放大，可以获得较稳定和较高的增益。其缺点是存在像频干扰。

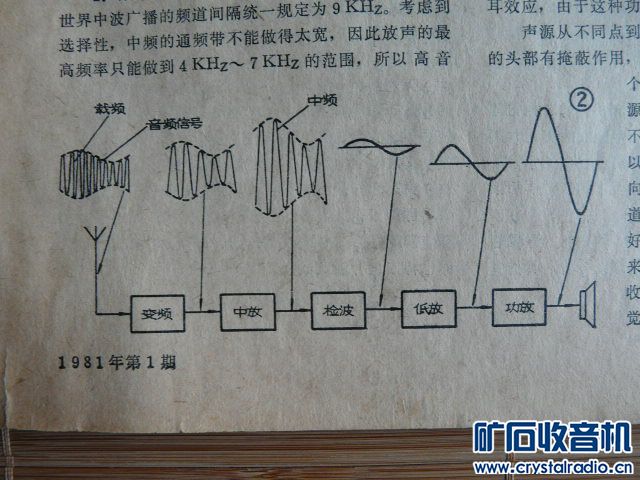

典型的超外差式收音机电路结构如下
变频——中放——检波——低放——功放
                          │
                  ( 调谐指示)

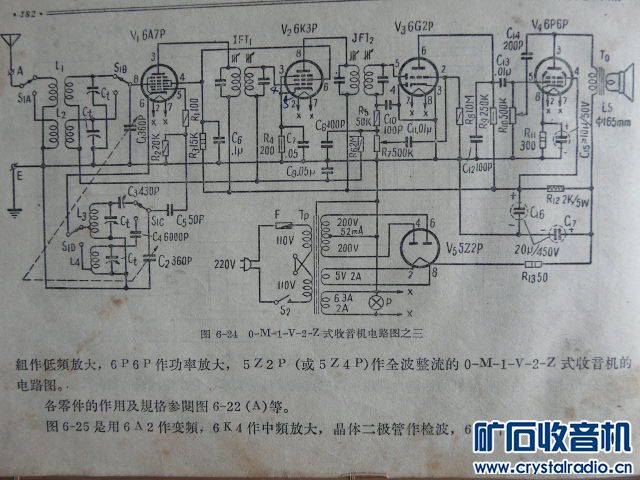

     采用6A2（6U1）或6SA7GT（6A7P）变频、6K4或6SK7GT（6K3P）中放、6G2（6N2）或6SQ7GT（6G2P）检波、低放、6P1（6P14）或6V6GT（6P6P）功放、6Z4或5Y3GT（5Z2P）整流，为标准的花生管或GT管五灯超外差式收音机。
    下面是用采用国产GT管的五灯超外差式收音机电路

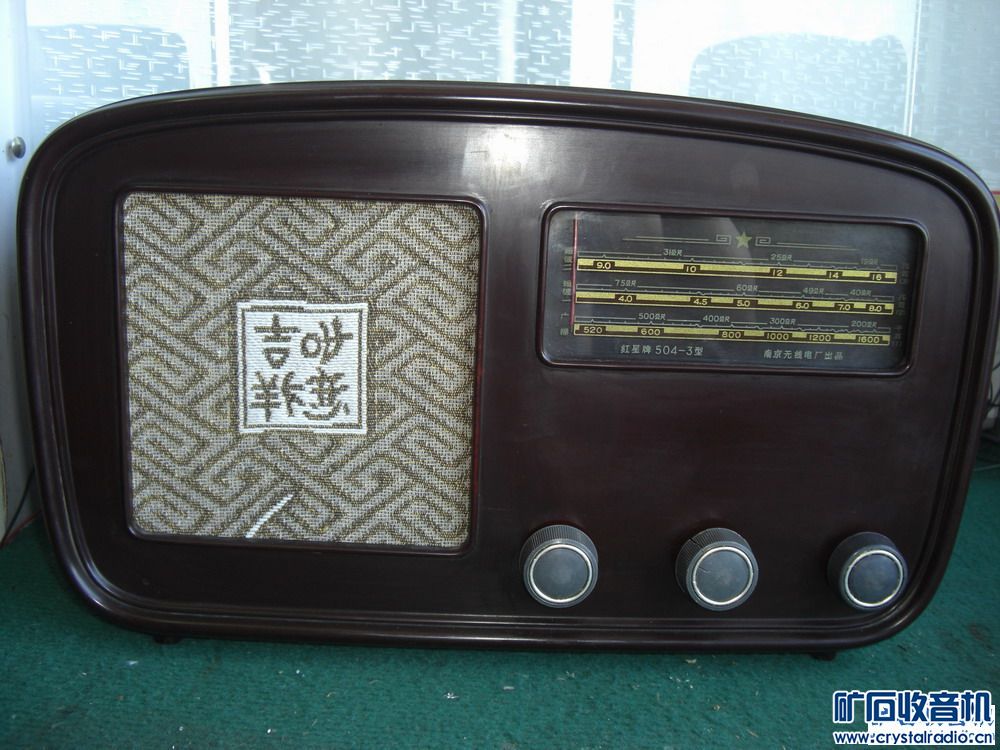

     红星五灯交流收音机

    个别普及型超外差式交流收音机，如天津生产的鹦鹉93-A采用三极管中放。
    小“北京”四灯收音机，用6B8PGT双二极、五极复合管代替6SK7GT和6SQ7GT作来复放大和检波，6V6GT功放，5Y3GT整流。

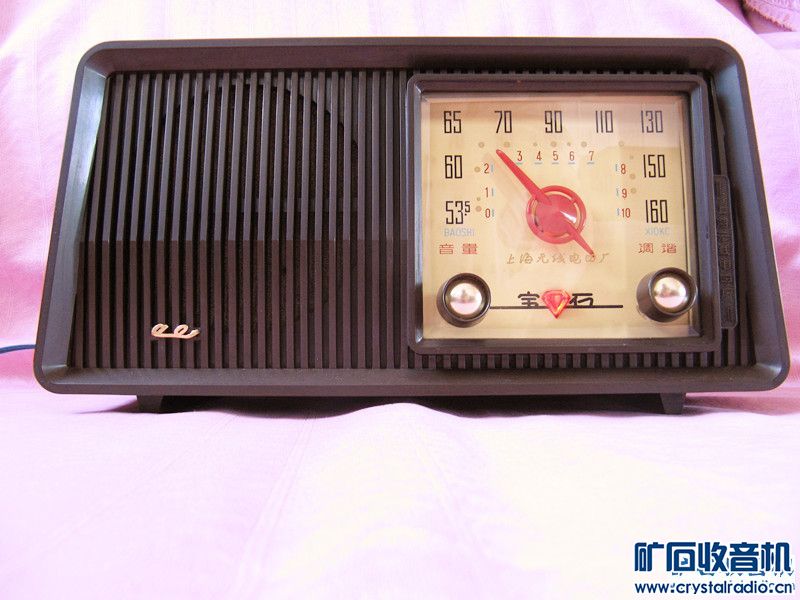

    而宝石441四灯超外差式收音机，用晶体二极管检波，双三极管6N1低放和功放。

    长城639等四灯超外差式收音机，则用三、七极复合管6U1中放和低放，晶体二极管检波，6P1功放，6Z4整流。
   在标准电路基础上加上调谐指示管，就是典型的六灯超外差式收音机收音机，个别直流收音机也有调谐指示管。
   下图为熊猫六灯收音机。

    美多663-2-6六灯收音机

     上海144二级收音机

    下面是飞乐265-1六灯交流超外差式收音机电路，采用6U1变频，中波输入采用磁性天线，琴键式波段开关。

    红灯711系列收音机，用2AP16晶体管检波，双三极管6N2高低音调控制及低放，大大改善了音质，在晶体管收音机问世后，能够东山再起，独领风骚。

   上海131、132等七灯收音机，用6H2检波，6N2作高低音调控制（配合高音频控制，输入级中频变压器频带可调）及低放，多个喇叭电容分频放音，仿立体声（3D）音效音质较好，符合国家一级机标准。

    长江151、152等直流超外差式收音机，为了提高灵敏度，采用两级中放。
   东方红81-Y、800系列收音机，增加一级6J1不调谐输出高放，以增加灵敏度，由于其电子管个数超标，因此只有82-Y（七灯机）被评为一级机。
  牡丹911收音机，在低频部分采用高、低音分频放大，以获得较好的音质。
  增加一级调谐高放，变频级振荡电路使用单独电子管，二级中放，就是远程牌九灯转播收音机的架构。

    晶体管电路普及后，还出现过一些电子管、集成块及晶体管混合电路的收音机，如福建沈河，四川长乐牌，其高频部分采用电子管，低频部分用集成块和晶体管，美多牌电子管收音机有一种采用印刷电路板。

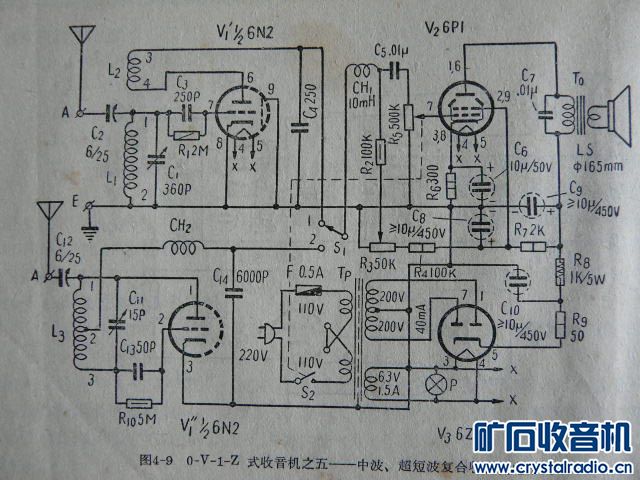

   很多网友在探索如何用最少的电子管（最终目标是一个）制作出超外差式收音机，比较经典的电路是6U1七极部分变频、三极部分低放，晶体管检波整流，6P15来复中放、功放。本人曾经设计制作过一台两波段三灯超外差式收音机，采用三、七极复合管6U1变频，6U1七极部分中放，三极部分低放；6P14功放；晶体二极管检波整流。
   3、自差变频式收音机

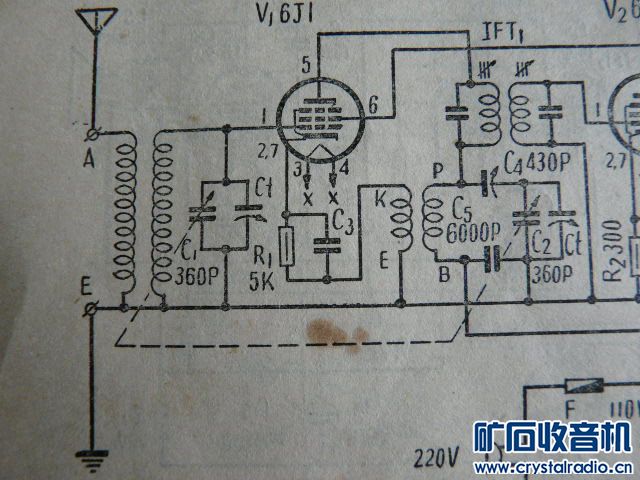

   利用普通五极管进行变频，只适用中波段，其中频采用175KHz，由于专用变频管的普及，现在已经很少使用。北京凤凰4201A四灯外差式收音机，采用改进后的6K4自差变频电路，。下图为采用6J1自差变频电路的收音机电路：

（二）调频收音机
     调频波是用音频信号对高频载波的频率进行调制

      其优点是抗干扰能力强、信噪比高，频带宽音质好，音频可以达到20Hz~15000Hz。由于调频波工作于超高频频段，可以容纳的电台多，而且由于其直线传播特性，在数百公里距离外，同一频率可以重复利用，可以有效解决中、短波电台拥挤的问题。
    现代调频广播采用立体声与单声道兼容（立体声广播初期，曾经采用两个频率，用两个收音机接收）。业余爱好者喜欢采用简易的超再生电路接收调频广播，由于工作在自激振荡状态，工作不稳定，有很强的超噪声。
超再生调频、再生式调幅两用收音机

单声道调频收音机的典型电路如下
高放——变频——中放——限幅——鉴频——低放——功放

调频收音还可以增加频率微调、自动增益控制及静噪电路。
   我国调频立体声广播采用导频制，在鉴频电路后面进行解调，可以得到立体声信号，现在普遍采用电子开关解调电路，除使用电子管外，一些国外调频立体声收音头也采用专用的集成块解调。

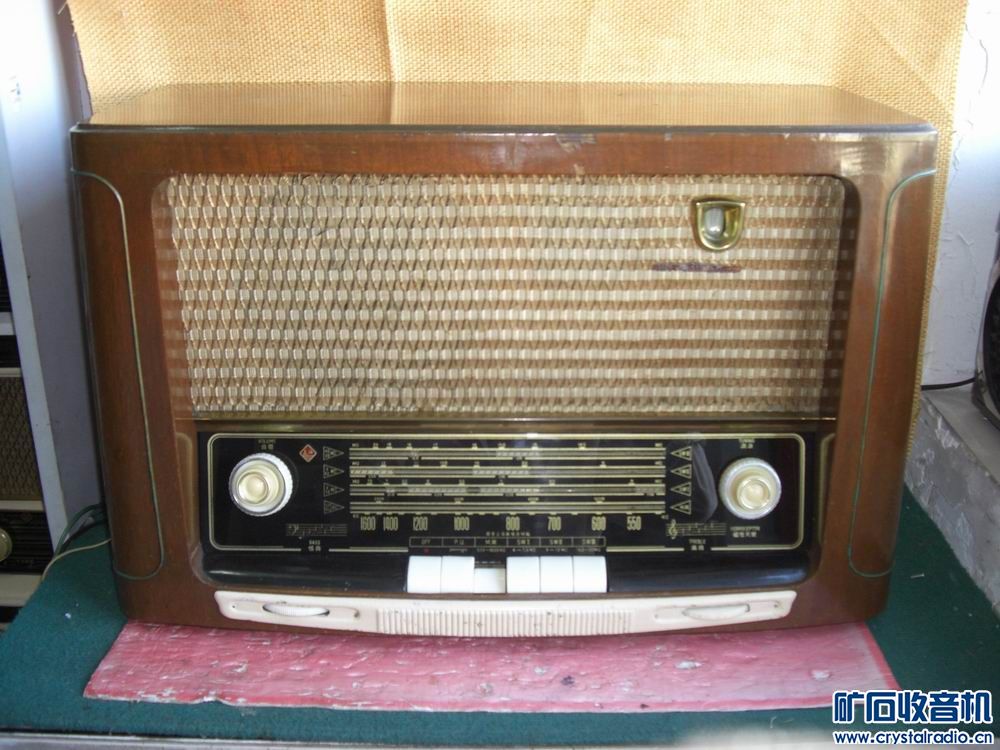

     德国SABA收音机，带调频、长波。

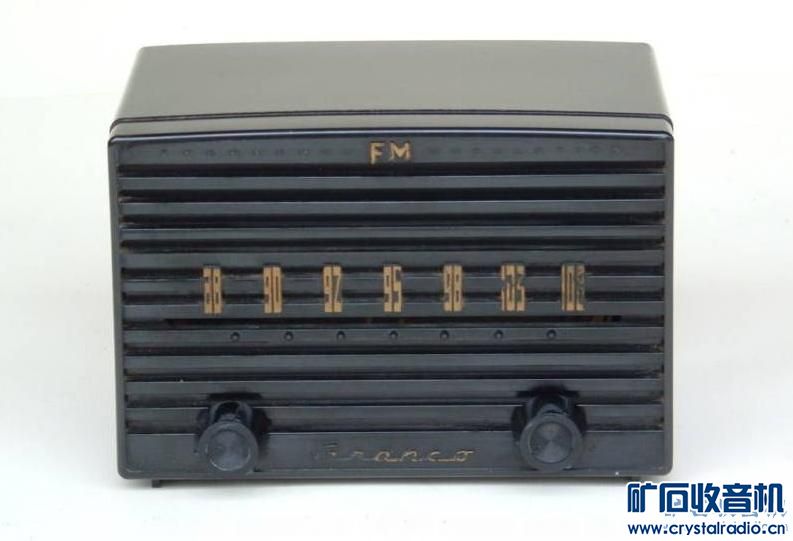

     美国六灯调频收音机。

    国内只有少数电子管收音才有调频波段，如熊猫1401，1501等。春雷101具有调频立体声功能。下图为国产精品，带电唱机、录音机及调频波段的熊猫1501特级落地式收音机。

春雷101落地式调幅/调频立体声收音机

二、不同功能的电子管收音机
（一）单一功能的收音机，大部分收音机都属于这一类。有高放的再生式收音机，超外差式收音机增加差频电路可以接收等幅电报。三级以上收音机要求有电唱机输入插口，可以外接晶体唱头的电唱机。一级收音机要求有外接扬声器功能。
（二）多功能收音机，如“和平”牌收音、电唱两用机，牡丹1201电唱、收音机，熊猫1502电唱、收音机，上海牌、熊猫牌1501带电唱、录音的落地式收音机等。盒式录音机普及后，一些地方厂家还生产过立体声电子管收录机。此外，还有电波401B等，带会议电话等功能的多用收音机。天津牌821电视机具有中波收音功能。
    熊猫六灯电唱收音机

      飞乐落地电唱收音两用机

     德国SABA电唱收音机，带调频波段

    前苏联的电唱收音机

      购买国外调频收音机要注意频率范围，以避免改频的烦恼。
（三）伴随调频立体声广播的发展，不带功放的收音头成为组和音响的一部分，收音头多数包括调频及中波（或长波），没有短波。这类产品绝大多数为进口的，使用时需要接后级功放，现在能够见到的电子管收音头多为二手产品。
（四）美国通用牌钟控电子管收音机

三、不同电源的收音机
（一）电池供电的直流收音机。这类收音机使用直热电子管，其电池分甲电、乙电及丙电三类。甲电供灯丝，每节1.5V，体积和容量较大。乙电供直流高压，多为45V和67.5V，45V的两个串联可提供90V直流高压。丙电提供栅极偏压，一般由乙电分压供给。有一种热电偶发电装置，装在煤油灯罩上面，可以为直流收音机供电。值得一提的是，上海471、472等交直流两用收音机，直流采用电池供电，交流工作时，利用电子管整流输出直流高压，供给50L6功放管，以增加输出功率。

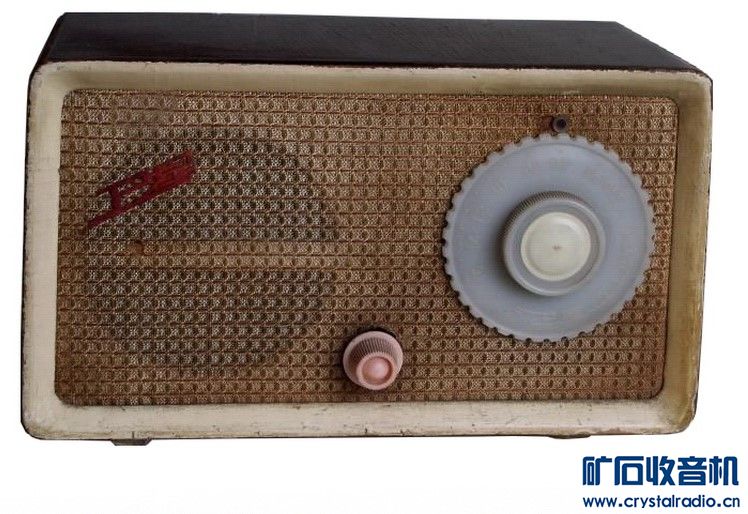

（二）交流收音机，使用旁热式电子管（整流管除外），通过电源变压器获得次级高压和灯丝电压。业余爱好者制作的简易收音机及少数商品收音机，为了节约成本，变压器只有灯丝绕组，高压由市电直接取得，如华北标准11号三灯机，天津工农之友二灯机，下图为上海131三灯机电路：

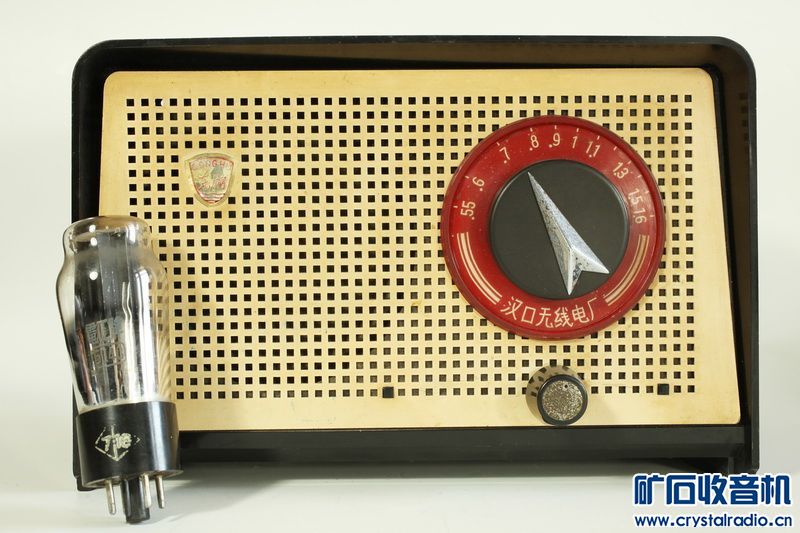

汉口无线电厂生产的卫星牌31型四灯外差式收音机：

    飞利浦热底板五灯超外差式收音机

（三）交、直流两用收音机，一般是指灯丝串联，不用变压器的收音机，其电压为110V，可以直接接市电，也可以使用船舶上的110V直流电源。典型的交直流超外差式收音机使用12SA7、12SK7、12SQ7、35L6、35Z5等电子管。还有一种灯丝电压117V的电子管。这类收音机欧美产品较多，由于使用热底板，必须注意安全，金属部件不能外露，有的采用背式蛛网天线。这种收音机的指示灯是整流电路的一部分，一旦损坏，必须用同样规格的灯泡及时更换。使用220V交流电源时，可以用变压器降压，也有的收音机采用电阻线压，用电阻丝做成电源线，工作时会温热，维修时不能用普通电源线替换。

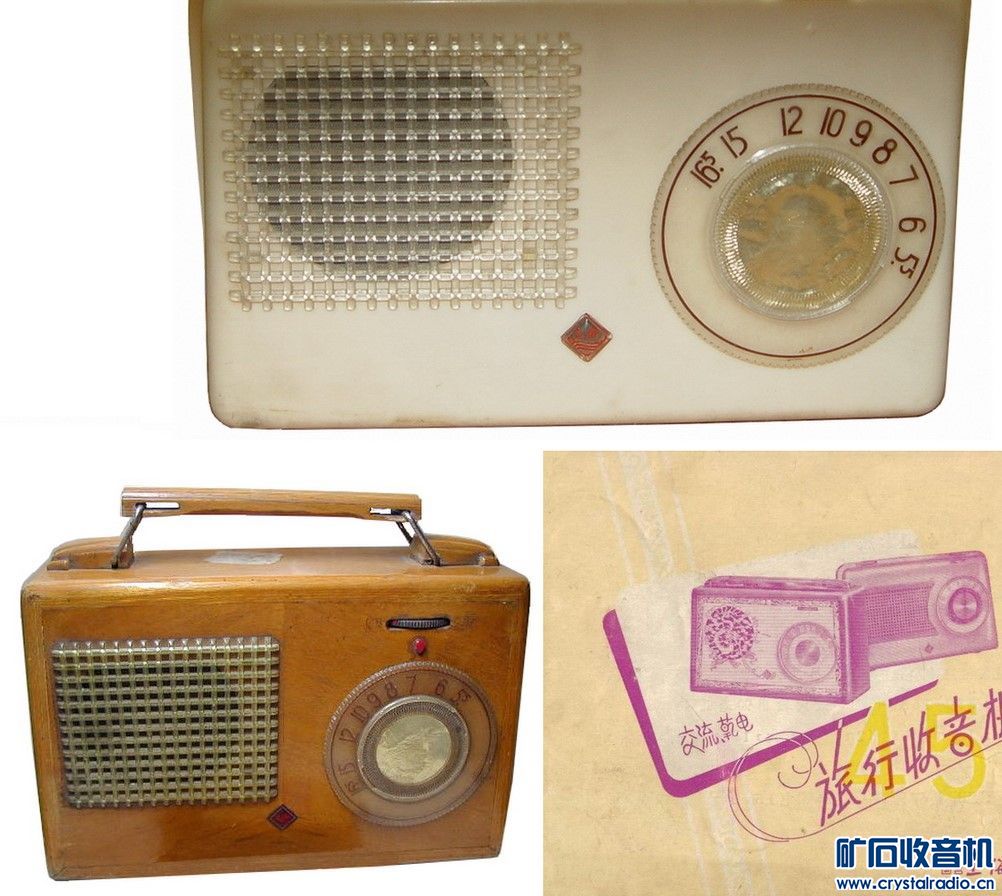

   有一种便携式交、直流两用收音机，为直流收音机带交流电源供电功能，如典型的国产上海451收音机。


（四）蓄电瓶供电的汽车收音机。旁热式电子管灯丝采用6.3V、12.6V电压与汽车收音机有关，这类收音机利用蓄电瓶（6V、12V）供给灯丝电压，用振荡子升压、整流供给直流高压。7字头或14字头的自锁式电子管，也是为汽车等剧烈振动的工作环境生产的。

附：国产收音机分级标准：
