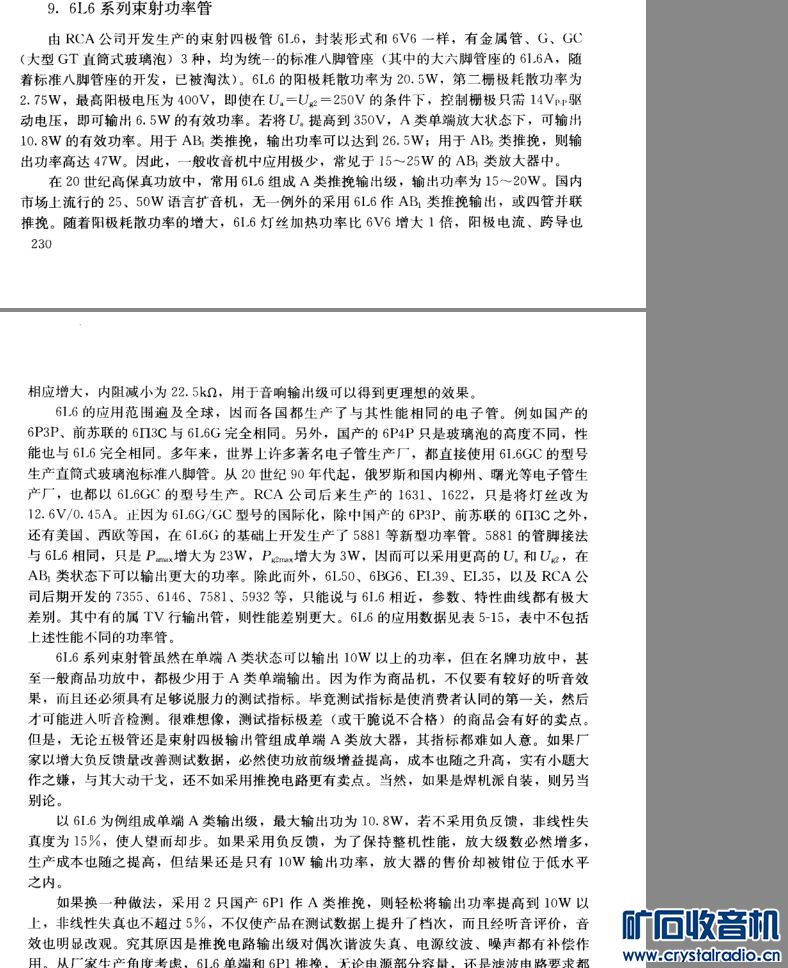

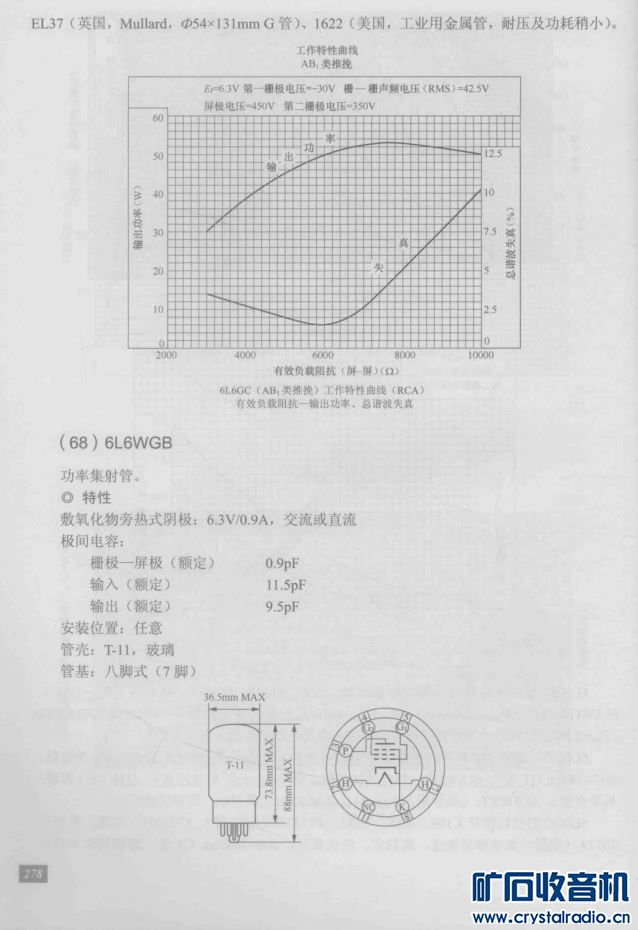

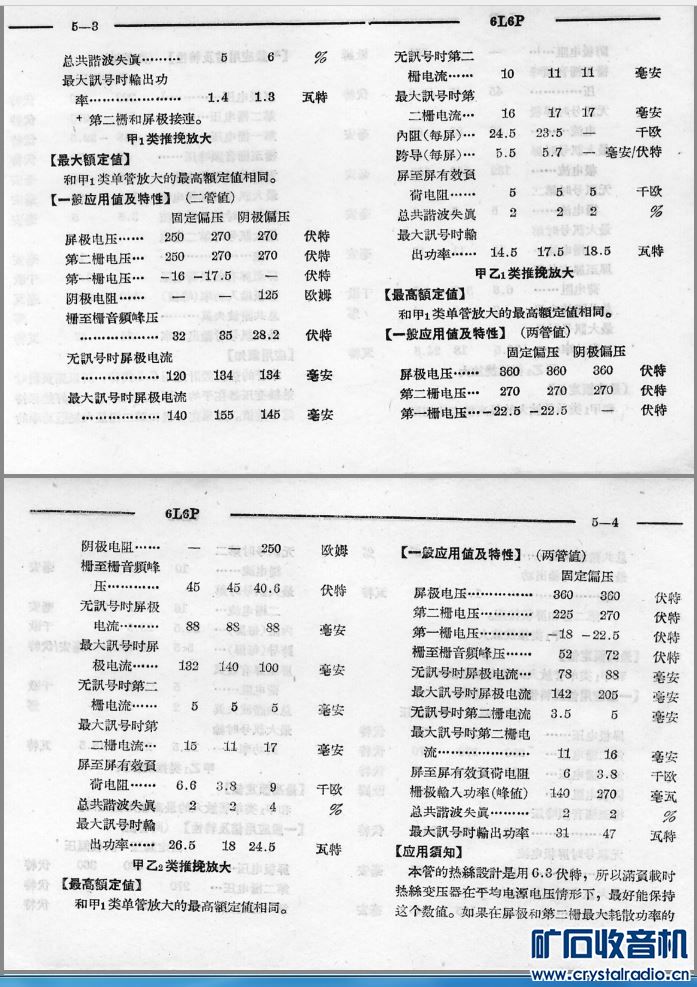

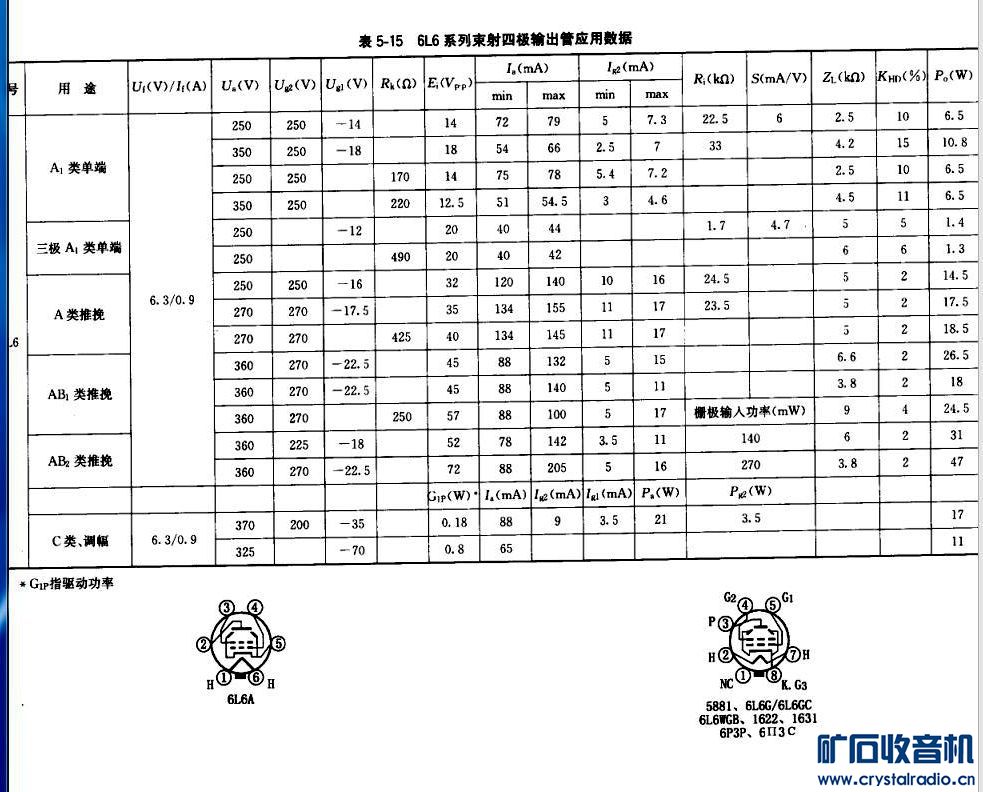

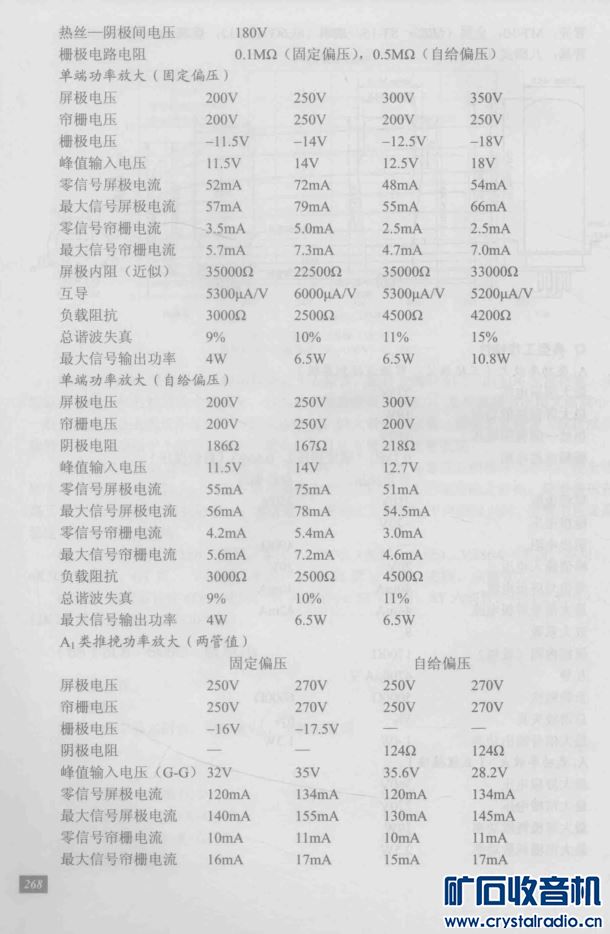

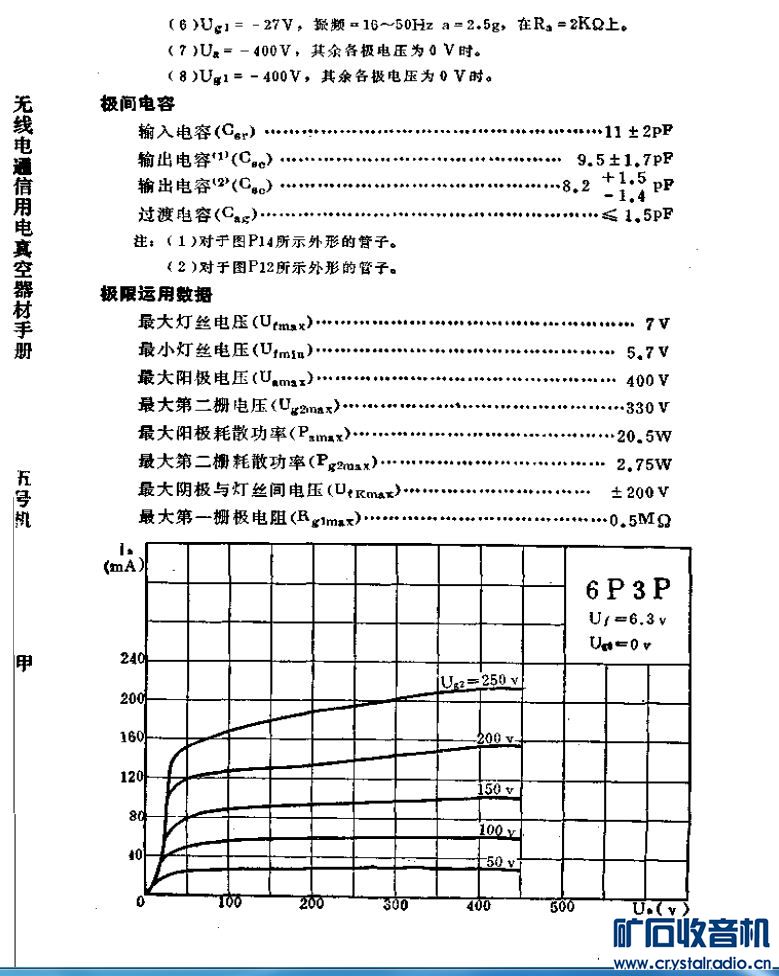

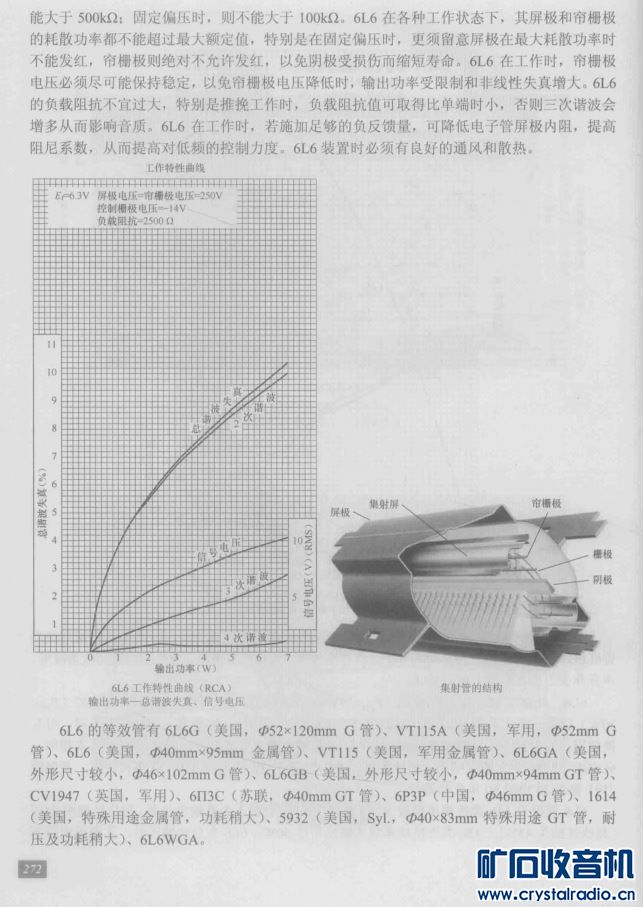

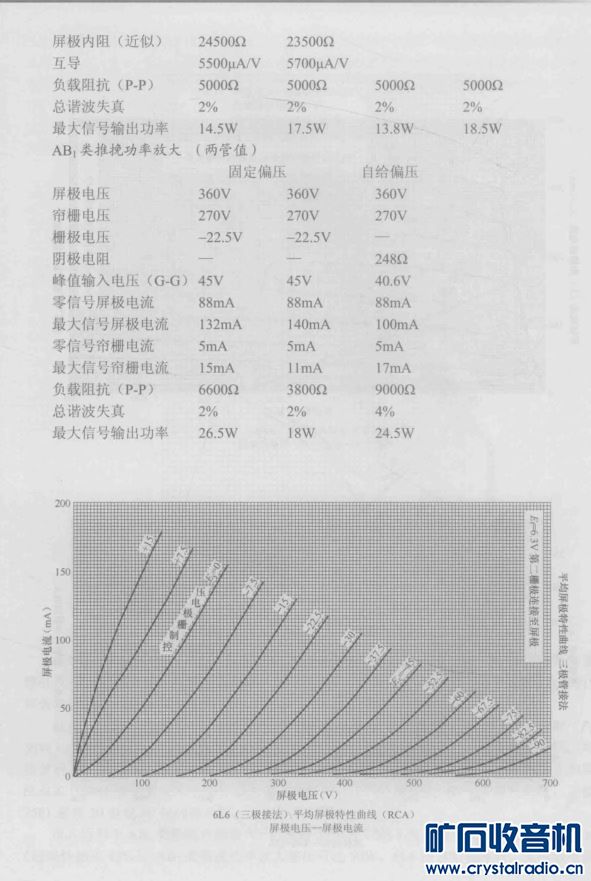

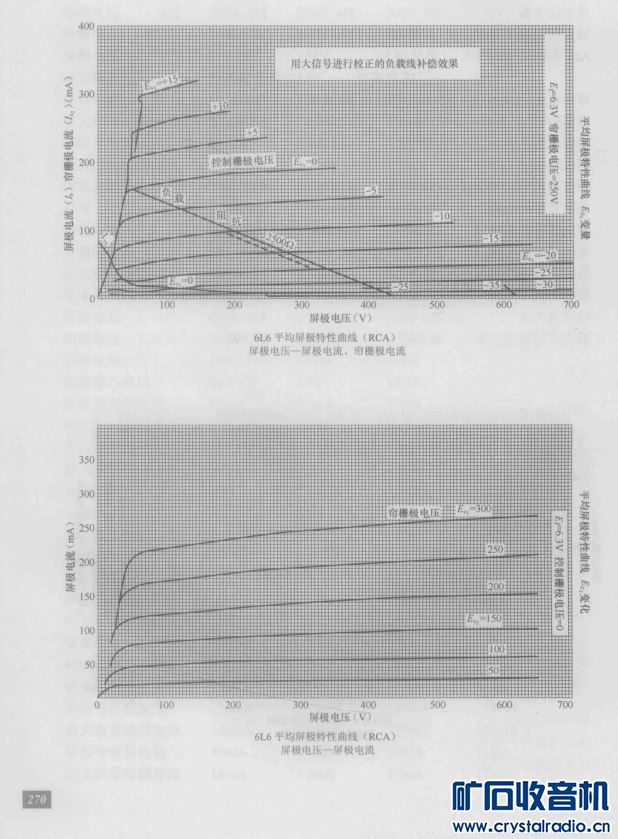

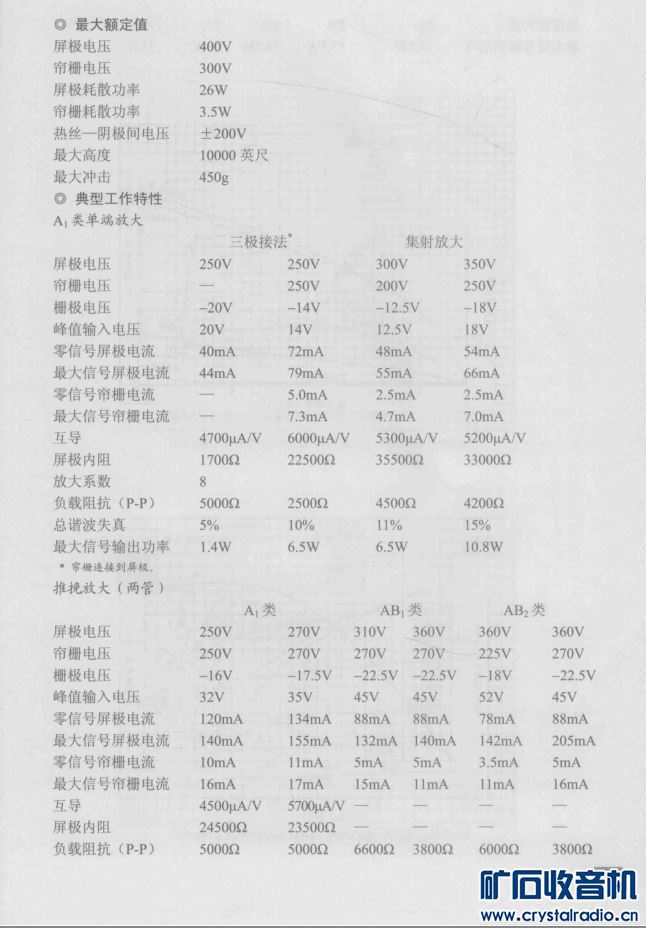

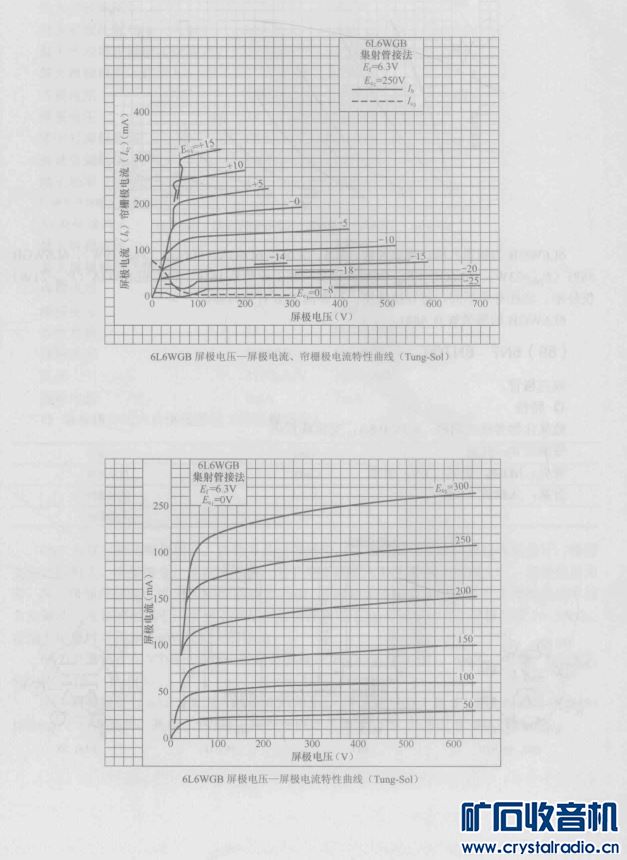

6L6(6P3P)功率管综合-----每日一图

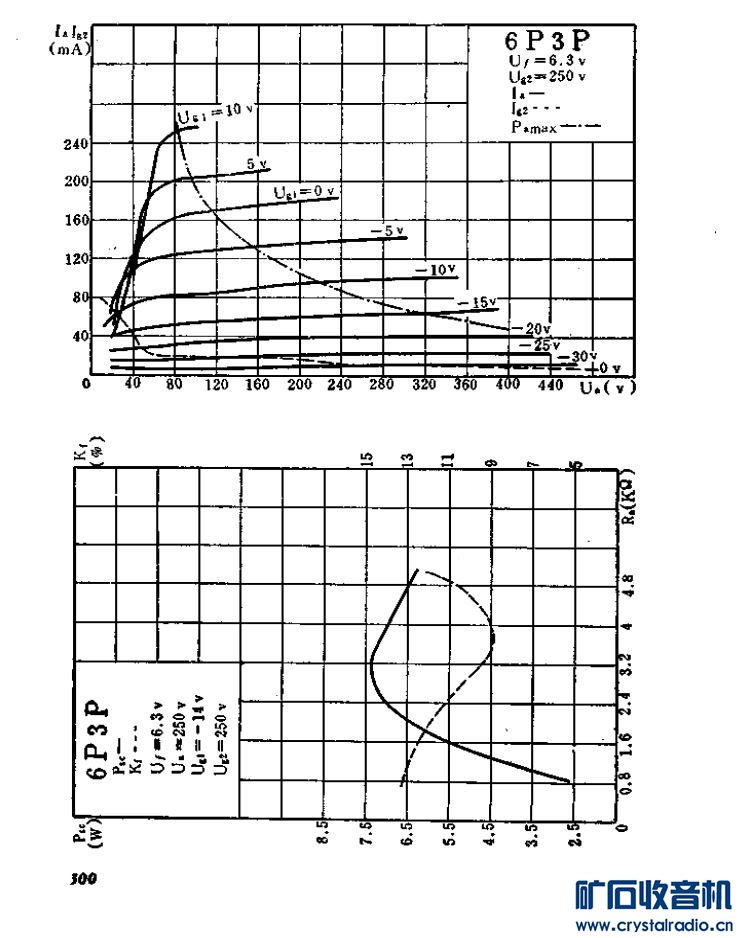

于海旺 · 发表于 2023-7-17 13:08:55

本帖最后由于海旺于 2023-7-22 06:38 编辑


于海旺 · 发表于 2023-8-7 19:26:28

本帖最后由于海旺于 2023-8-7 19:28 编辑

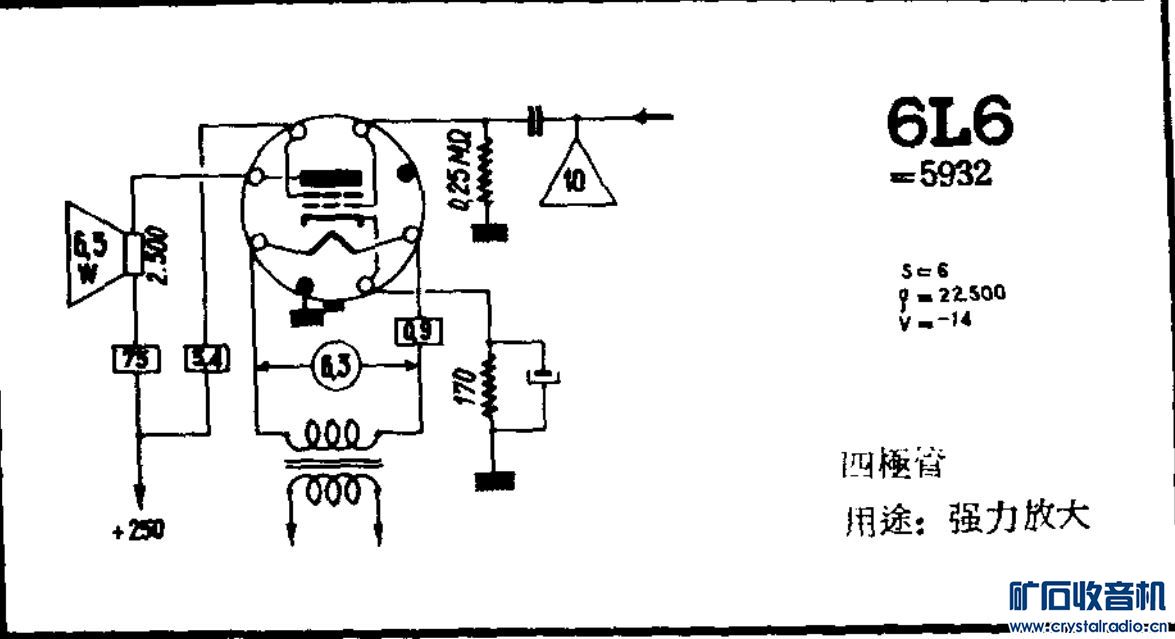

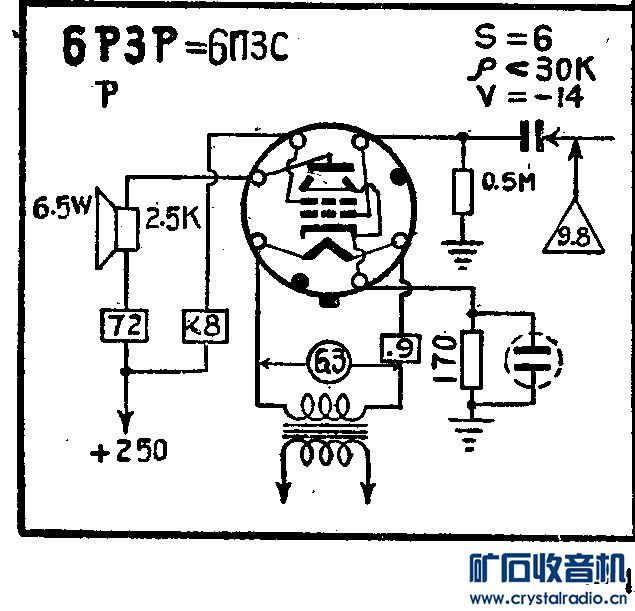

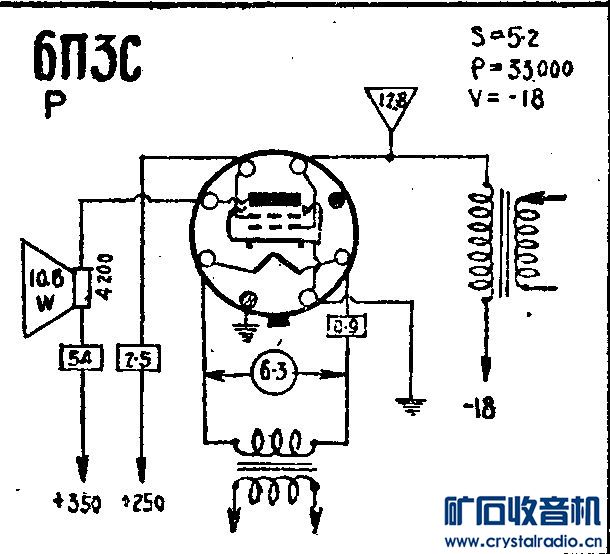

“睿歌”6L6的电路图

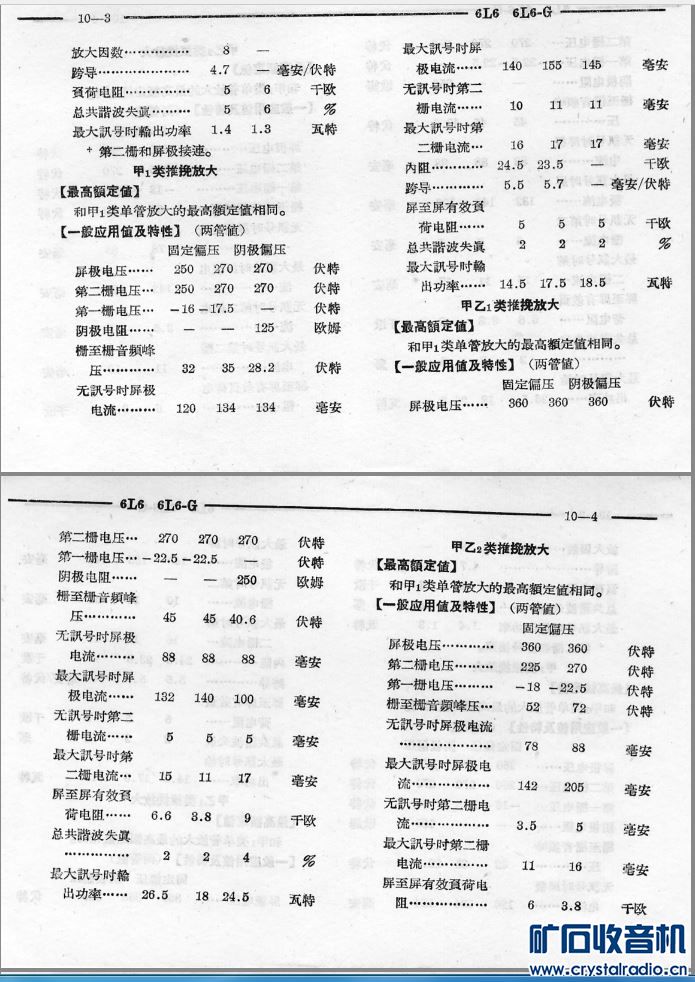

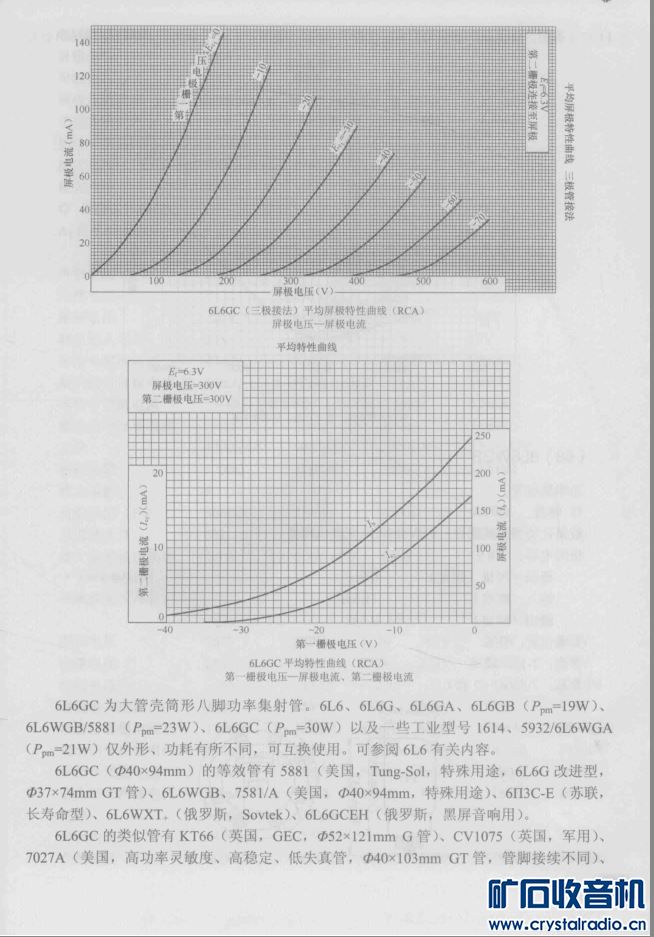

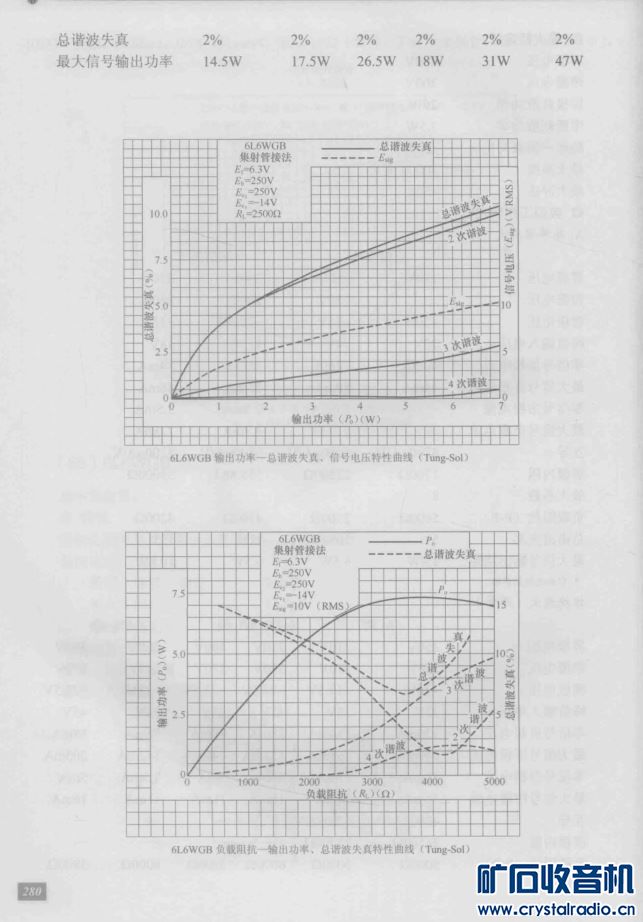

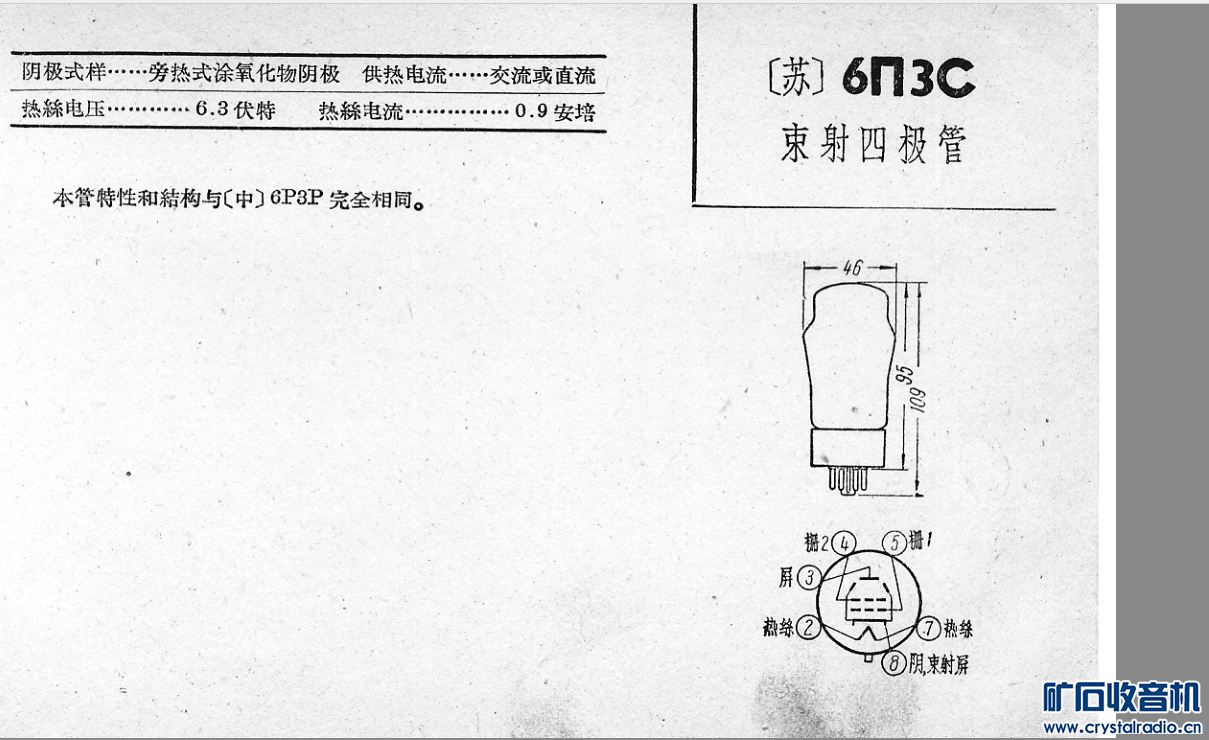

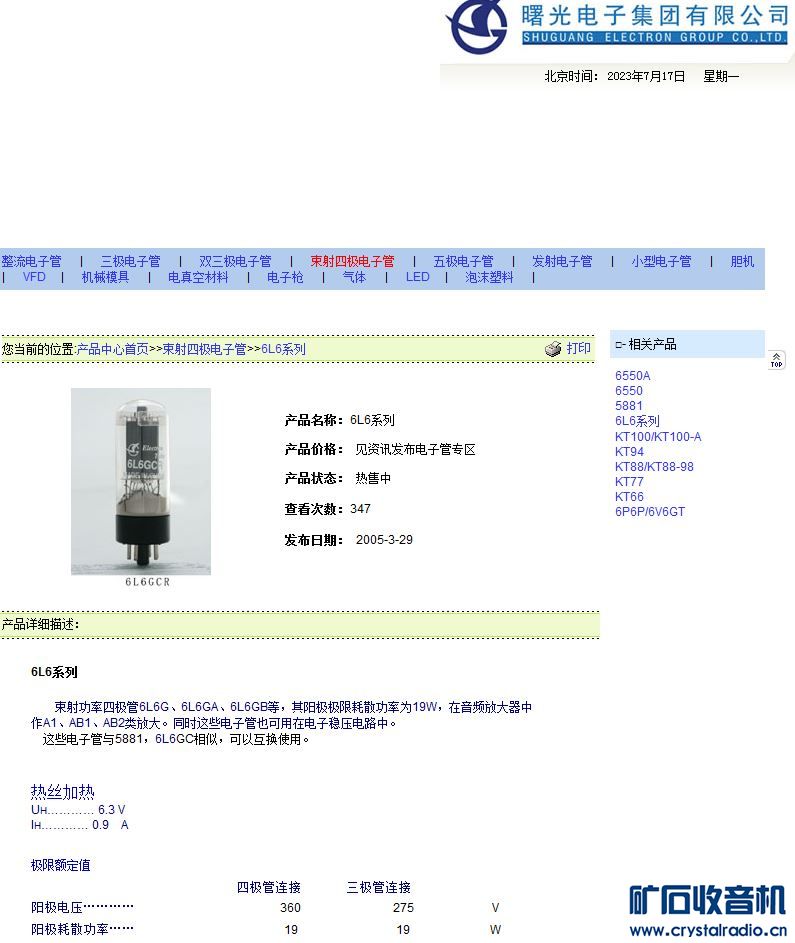

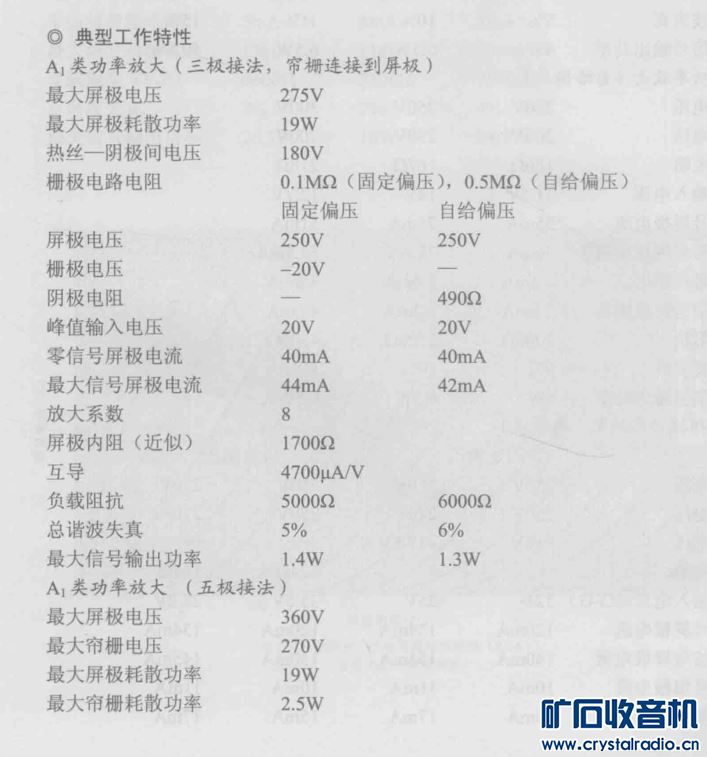

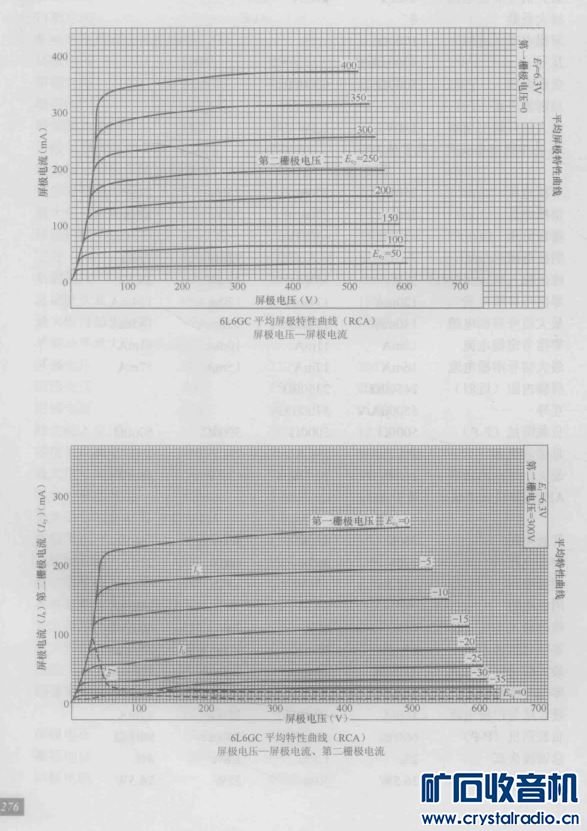

于海旺 · 发表于 2023-7-17 13:12:45

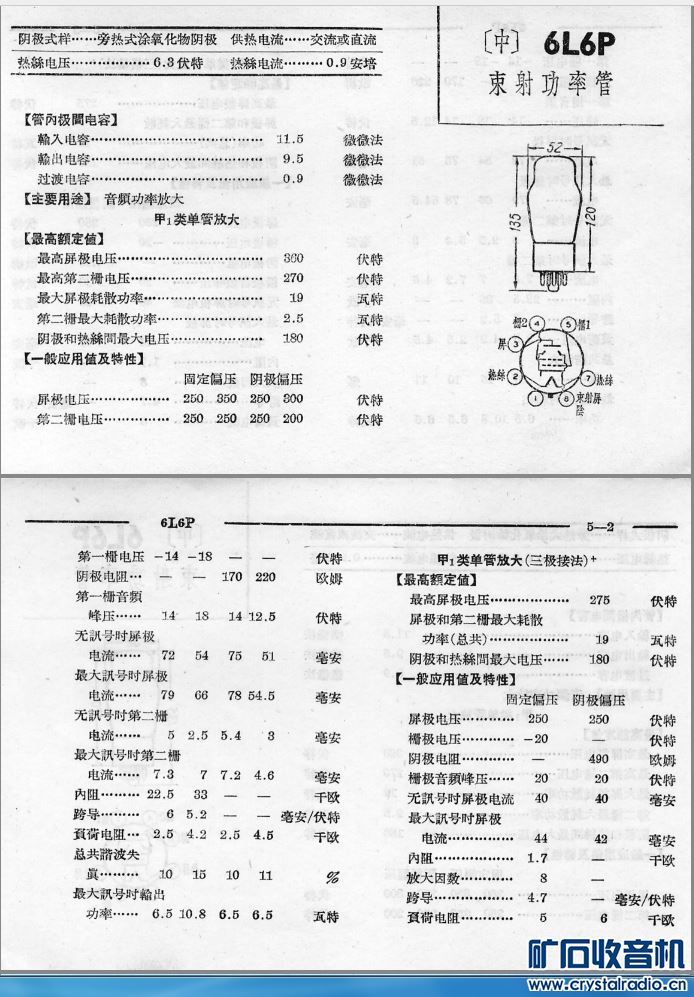

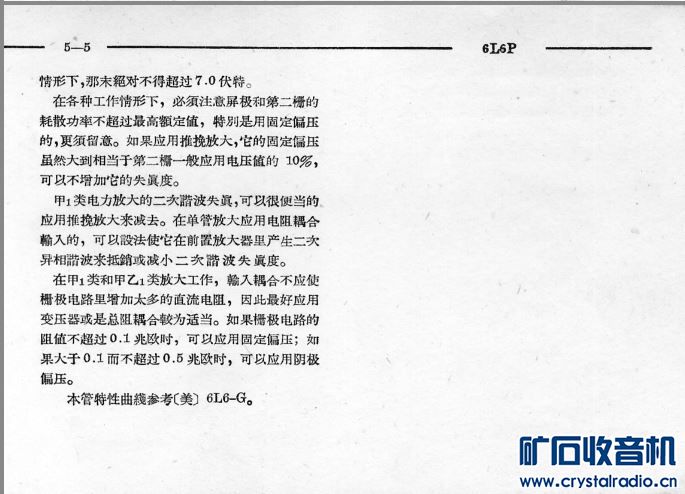

于海旺 · 发表于 2023-7-17 13:15:32

于海旺发表于 2023-7-17 13:12

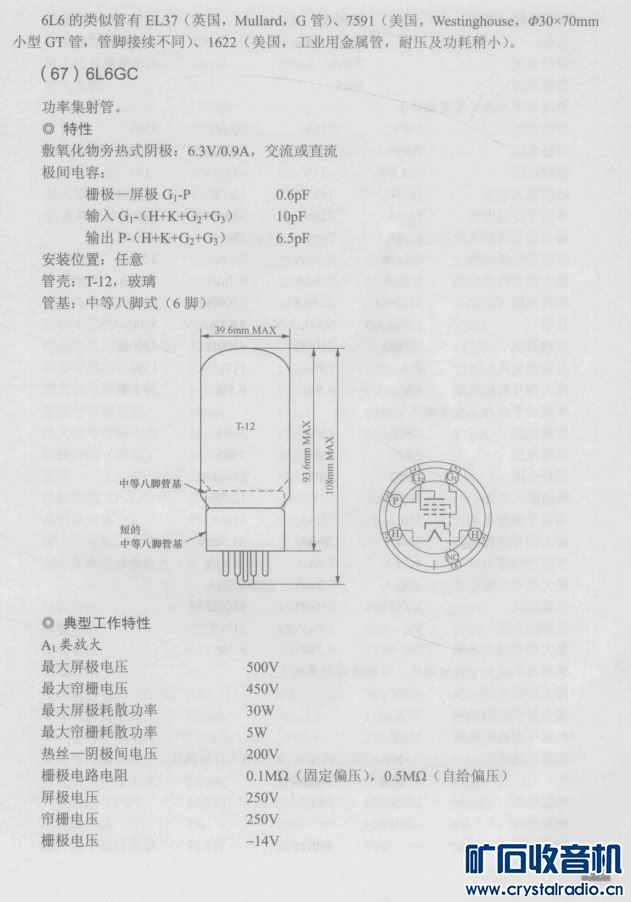

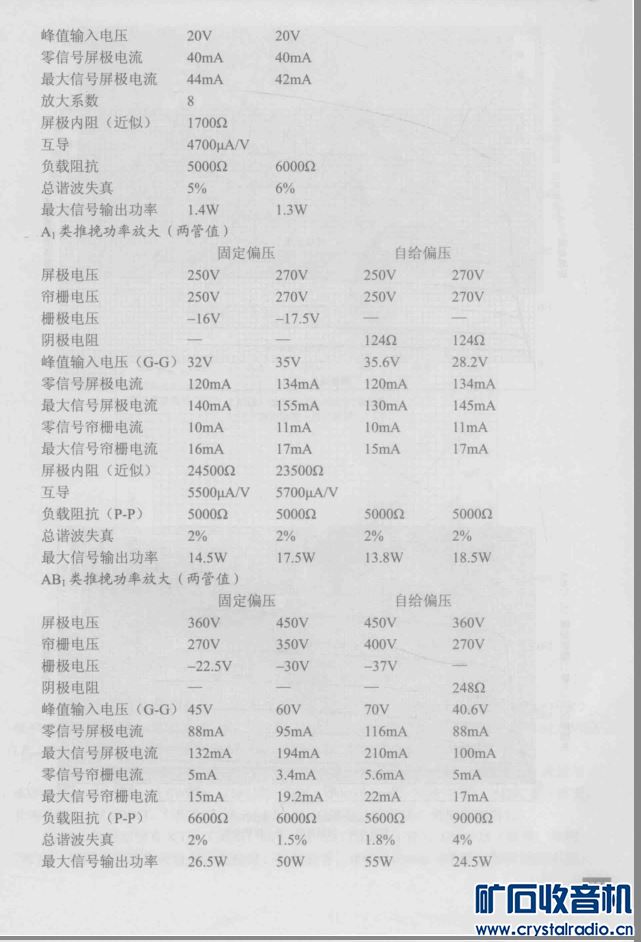

于海旺 · 发表于 2023-7-17 13:22:23

本帖最后由于海旺于 2023-7-17 13:26 编辑


于海旺 · 发表于 2023-7-17 13:27:38

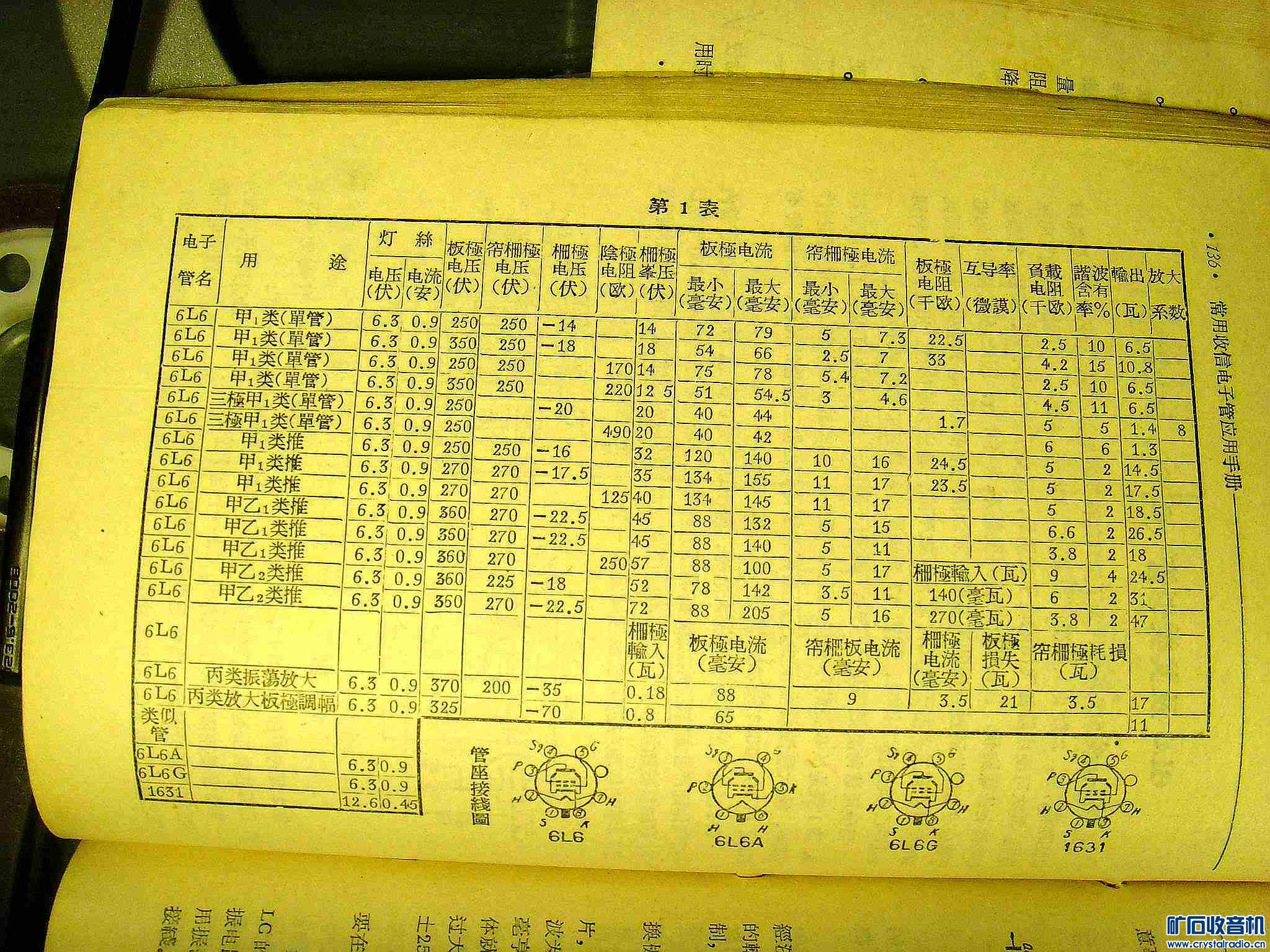

于海旺 · 发表于 2023-7-17 13:31:19

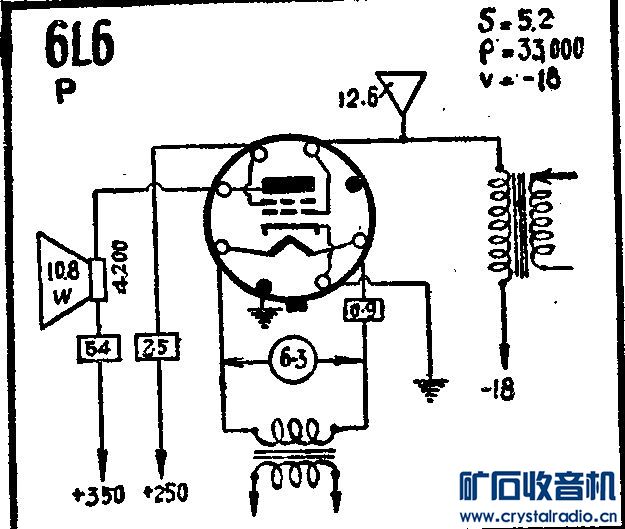

于海旺 · 发表于 2023-7-17 13:32:53

本帖最后由于海旺于 2023-7-17 13:48 编辑


于海旺 · 发表于 2023-7-17 13:49:34

于海旺发表于 2023-7-17 13:32

休息一会，再传应用电路。

顽童50 · 发表于 2023-7-17 14:13:40

版主够辛苦的，整理上传了这么多资料。谢谢！

09120408 · 发表于 2023-7-17 14:21:17

还是葫芦形状的看着顺眼

fy0204 · 发表于 2023-7-17 14:31:27

有几只葫芦型的曙光73年J可以试试单端和推挽

newstudent · 发表于 2023-7-17 14:58:24

6P3P这几年价格涨得离谱，还好以前收了一些，慢慢玩，这辈子应该够用了。

xebjz · 发表于 2023-7-17 17:38:42

刚把我的6j3拿出来对比云母上引线，发现竟然是束射四极管，然后掏出6p1，束射四极管直接的结构差距怎么这么大呢？

于海旺 · 发表于 2023-7-17 20:03:12

xebjz 发表于 2023-7-17 17:38
刚把我的6j3拿出来对比云母上引线，发现竟然是束射四极管，然后掏出6p1，束射四极管直接的结构差距怎么这么 ...

6J3高频与6P1低频的区别。高频要侧重极间电容，过度电容。低频一般都是功率管，电子束比较强束射屏就要大面积散热要好。

于海旺 · 发表于 2023-7-17 20:22:24

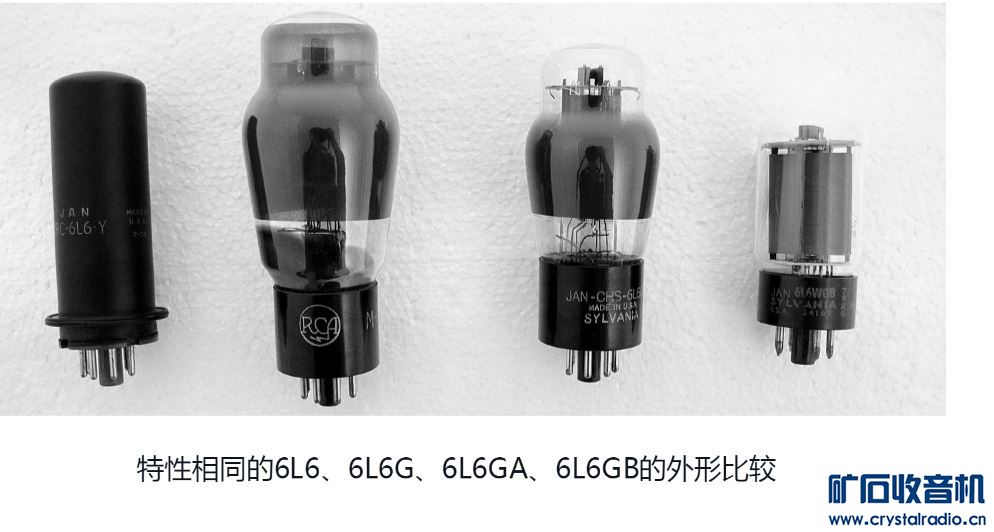

过去小单位用20瓦扩音机就是6L6g功放管，大多都是葫芦管，直棒的比较少见。
