4种MF30电路图

老郑小烧

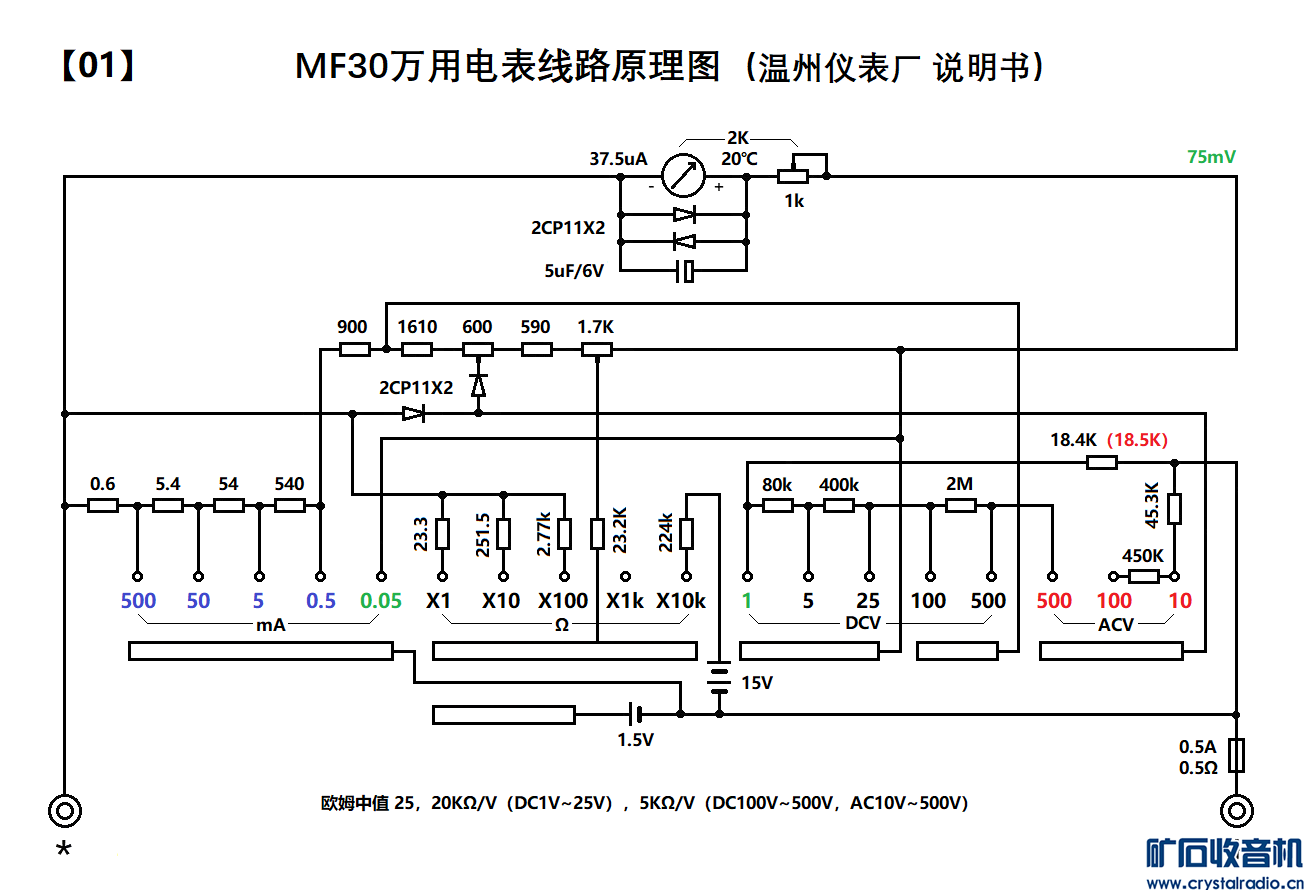

我有两块MF30，小巧方便、设计简洁准确，在研究的过程中收集并整理了4款电路，欢迎同好们补充、纠错 。









PS：图4中的TVS，在实物中不一定会安装。

补充内容 (2023-7-6 16:01):
十分抱歉，图纸有误，更新在16楼。

补充内容 (2023-7-11 17:02):
最新更新在70楼
http://www.crystalradio.cn/forum ... &fromuid=306031

补充内容 (2023-8-14 15:47):
72楼更新为10种电路。

补充内容 (2025-4-1 10:56):
第11种在73楼
http://www.crystalradio.cn/forum ... &fromuid=306031

老郑小烧

wzqwxx 发表于 2025-3-4 15:45
郑老师太认真了，两年前的帖子还在维护。

发现了就更新一下，也不麻烦

wzqwxx

郑老师太认真了，两年前的帖子还在维护。

老郑小烧

又发现2种MF30电路（01.1和07），现在一共有10种了，汇总如下。





















补充内容 (2025-3-4 12:31):
图7更新如下：
http://www.crystalradio.cn/forum ... &fromuid=306031

liiqi

quexing 发表于 2023-7-9 19:11
我看到很多 MF30都有测量机构保护，其他表没有看到，这是为何？

以前上四厂出的MF30表都没有测量机构保护，好像现在新出的杂牌MF30表有测量机构保护，或许现在压敏电阻很便宜且普遍了吧。

老郑小烧

在核对老图纸时，最困难的是猜测电池内阻、杂散电阻都是按多少计算的。
通过蛛丝马迹，发现不同时期厂家对电池内阻的评估相去甚远，保险管电阻、表笔电阻等等也会因时代而异。拿兰州东方红来说（原图如下），倒算出来的综合杂散电阻高达1.8欧姆（由电池平均内阻、保险管电阻、表笔线电阻、接触电阻构成）。
MF30的表笔线较细、电阻较大，实测过每条有70毫欧左右，2条约150毫欧；0.5A的保险下图标示的是0.8欧姆 ，这样算下来，电池平均内阻和接触电阻大概是1.8-0.15-0.8=0.85欧姆。
因此，把玩调校老表时得考虑这些因素，有些老表用现代的电池、更换了现在的保险/表笔，对RX1的影响可能会比较大，

radio988931

好资料，必须收藏，感谢楼主分享！

海洋DZ

不愧“指针式万用表大使”

老郑小烧

海洋DZ 发表于 2023-7-6 11:58
不愧“指针式万用表大使”

得到表扬，心里美滋滋的 。

老郑小烧

下图为图2欧姆表的试算表。根据RX1档的分流电阻，试算出来的综合杂散电阻为1.8欧左右，因电池内阻在不同电流下有差别，故其它档按1欧姆计算，计算结果吻合度很高。对于多数表（尤其是现代的），这两个数要低一半左右。

老郑小烧

老郑小烧 发表于 2023-7-6 12:16
下图为图2欧姆表的试算表。根据RX1档的分流电阻，试算出来的综合杂散电阻为1.8欧左右，因电池内阻在不同电 ...

另外不同时期、不同厂家，15V电池内阻的差异也很大，像这里是按1K算的，而老MF47是按5K算的，大多数厂家认为是2K。若改为锂电或升压电源，应串电阻补偿。

Lee_88

温仪的30表采用了灵敏度较高的表头，因此其电流档的内阻较低，是这几款表里综合性能较好的

老郑小烧

Lee_88 发表于 2023-7-6 12:39
温仪的30表采用了灵敏度较高的表头，因此其电流档的内阻较低，是这几款表里综合性能较好的

没错，灵敏度高可以用1.7K电位器，电压变化时欧姆表理论误差较小。

cmj

太好了。谢谢，谢谢。

xy1

请教郑老师：我没看懂，x1k挡1.5v电池+极是怎么接入的？

cmj

我也有两块MF30小表。

radio988931

兰州东方红

15979399122

xy1 发表于 2023-7-6 12:55
请教郑老师：我没看懂，x1k挡1.5v电池+极是怎么接入的？

档位条画错，应该是长的接电池，短的接电阻。
图是对的，一下子给你搞糊了。

15979399122

xy1 发表于 2023-7-6 12:55
请教郑老师：我没看懂，x1k挡1.5v电池+极是怎么接入的？

档位打开×1K，电池就连通到电路了啊。
