TEF6686收音机-TEF-GTK控制

LoveVirus

tef6686是广大网友极力推崇的一片车载收音机芯片，灵敏度高、音质好、开源资源丰富，这次我也尝试用tef6686来做一款收音机，还是本着一切从简的原则，我这一次只求可以收音，不求最好，只求最简。

这次我选用的方案需要的硬件有：
Tef6686调谐模块
Arduino nano v3单片机
LM386功放模块

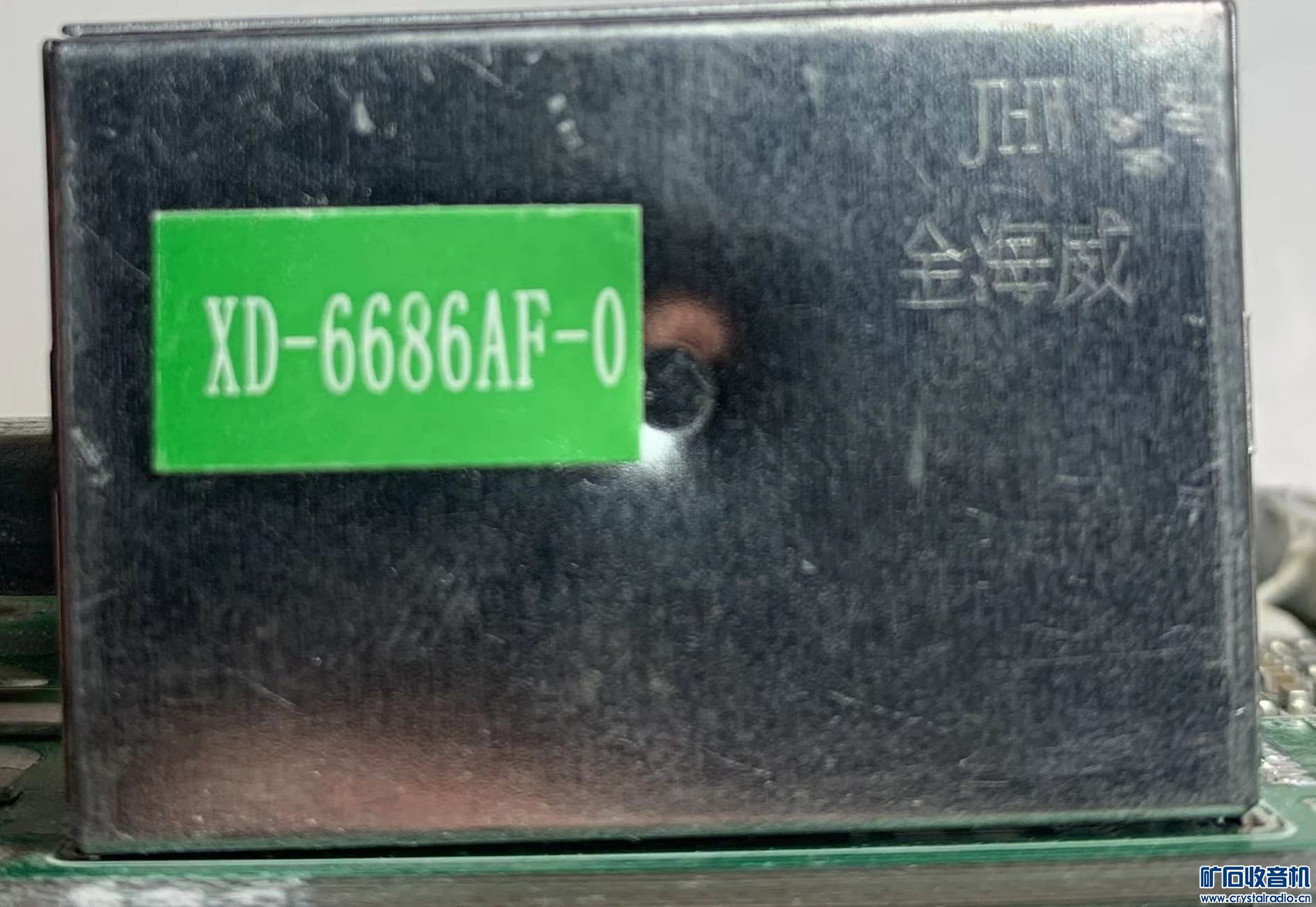

Tef6686模块是从咸鱼上买的割板形式的，


费了九牛二虎之力终于拆解出完整的核心模块部分，这个模块有点小问题是没有标注引脚功能

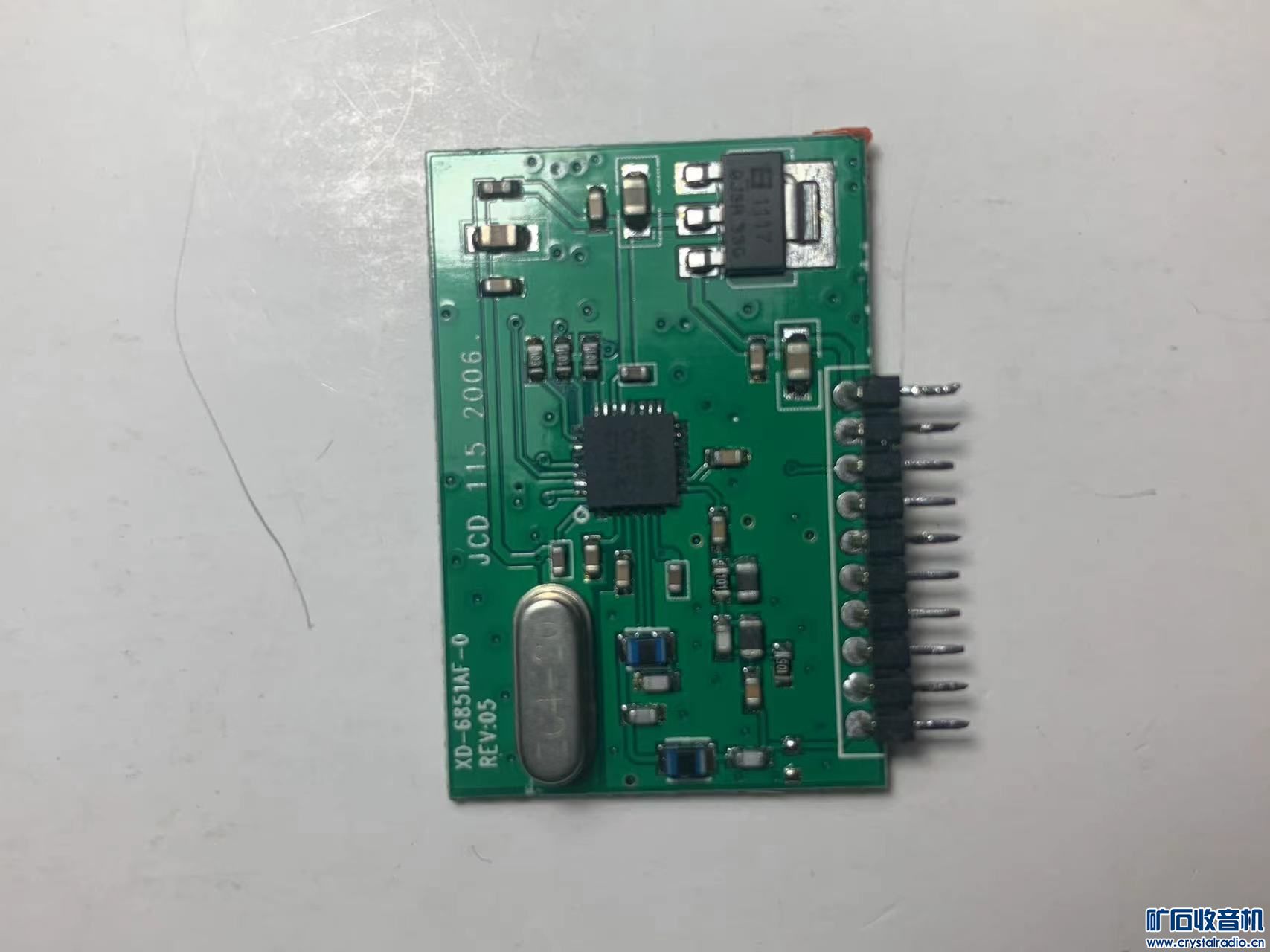

我从网上找到该厂家不同版本的模块图片，虽然电路布局稍有不同，但是接地部分引脚的定义和测量相同，暂且猜测其他引脚的定义也是这样的吧。

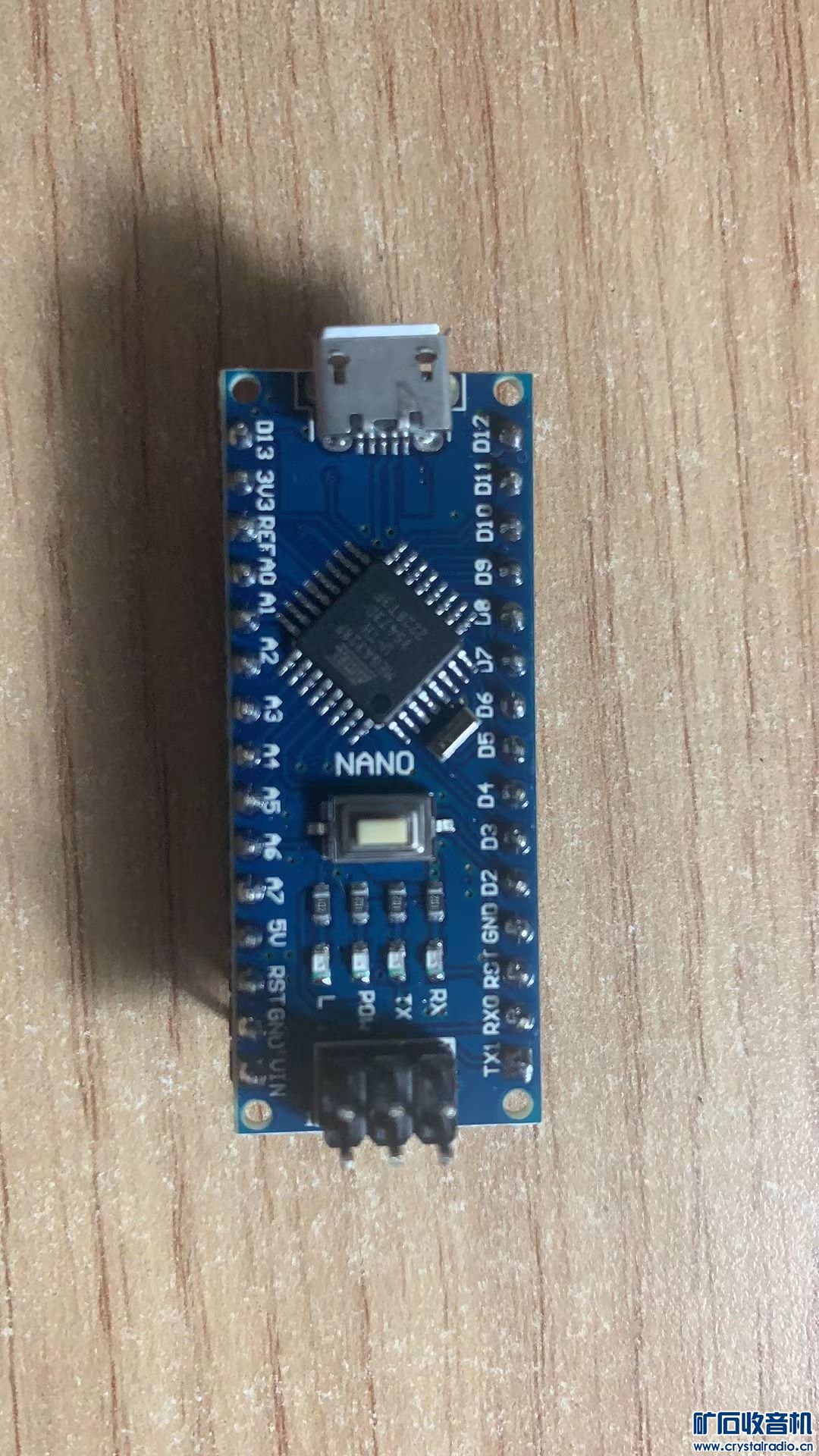

Arduino nano v3我购买的是ATmega328P芯片的版本，为了保险起见，我先编写了一个LED闪烁的工程，这样算是完成了Arduino版本的hello world程序，也是为了检验购买的Arduino功能是否正常。


由于Tef6686输出的音频信号较弱，我还是用LM386进行放大以便于直接通过喇叭收听。

Github:
https://github.com/marsel90-1/TE ... -F8705-ArduinoRadio
Gitee:
https://gitee.com/zhuxianguo/TEF ... -F8705-ArduinoRadio

项目代码我是从github上找的一个开源项目，因为有时因为网络问题github访问较慢，因此我在gitee上fork了一份，大家如果需要也可以从我fork的地址上进行下载。


这是电路图部分，由于收音部分和控制部分都是模块化的，我们只需要做些简单的连接就可以了。pc控制端是TEF-GTK，通过usb转串口和Arduino进行ui数据通讯，Arduino通过iic和tef6686收音模块进行收音协议通讯，音频信号通过LM386放大后经喇叭输出音频。


Arduino部分程序只有一个单文件，需要注意的是tef6686模块晶振有4M、9M之分，需要在代码中进行设置，硬件选择ATmega328P，串口我电脑上是com4，这样设置好后就可以进行编译上传了。


由于是实验性质，我还是用的面包板搭建，这是我连接好的电路部分，我们来试听一下效果。

视频链接：
【TEF6686收音机-(1)TEF-GTK控制】 https://www.bilibili.com/video/BV1MP41197SK/

twsg

6686网上资源很多，可玩性还是不错的

asd0109

又有作品分享，已经在B站点赞！

LoveVirus

asd0109 发表于 2023-5-24 09:23
又有作品分享，已经在B站点赞！

感谢支持！

阿拉灯神钉

6686不错,选择性优秀,比6635强多了.

无线精彩

支持，我最近也在玩这个，那么我非常希望有安卓版本GTK软件，这个有吗？的

95147

有没有使用此芯片做的短波机？

七度玄狐

加 7751 QQ群 下载安卓APP  QQ群：902749196

LoveVirus

为啥我发的另外一个web控制tef6686的帖子没有了？这论坛丢帖子了吗？

18038003904

恰好试玩了下，用的比亚迪车机切板模块，引脚定义如下图：

在天线脚接了根1.8米拉杆天线靠窗直立放置，发现收不到任何广播节目，反倒是收到了对讲机的声音，这是何故？

tomclub

看起来线路简单， ，值得试试看
感谢分享

取长补短

准备试试看，感谢分享！
