不动外观摩改Fluke 111，给HOLD键增驾自动关机状态唤醒功能

Jambalaya

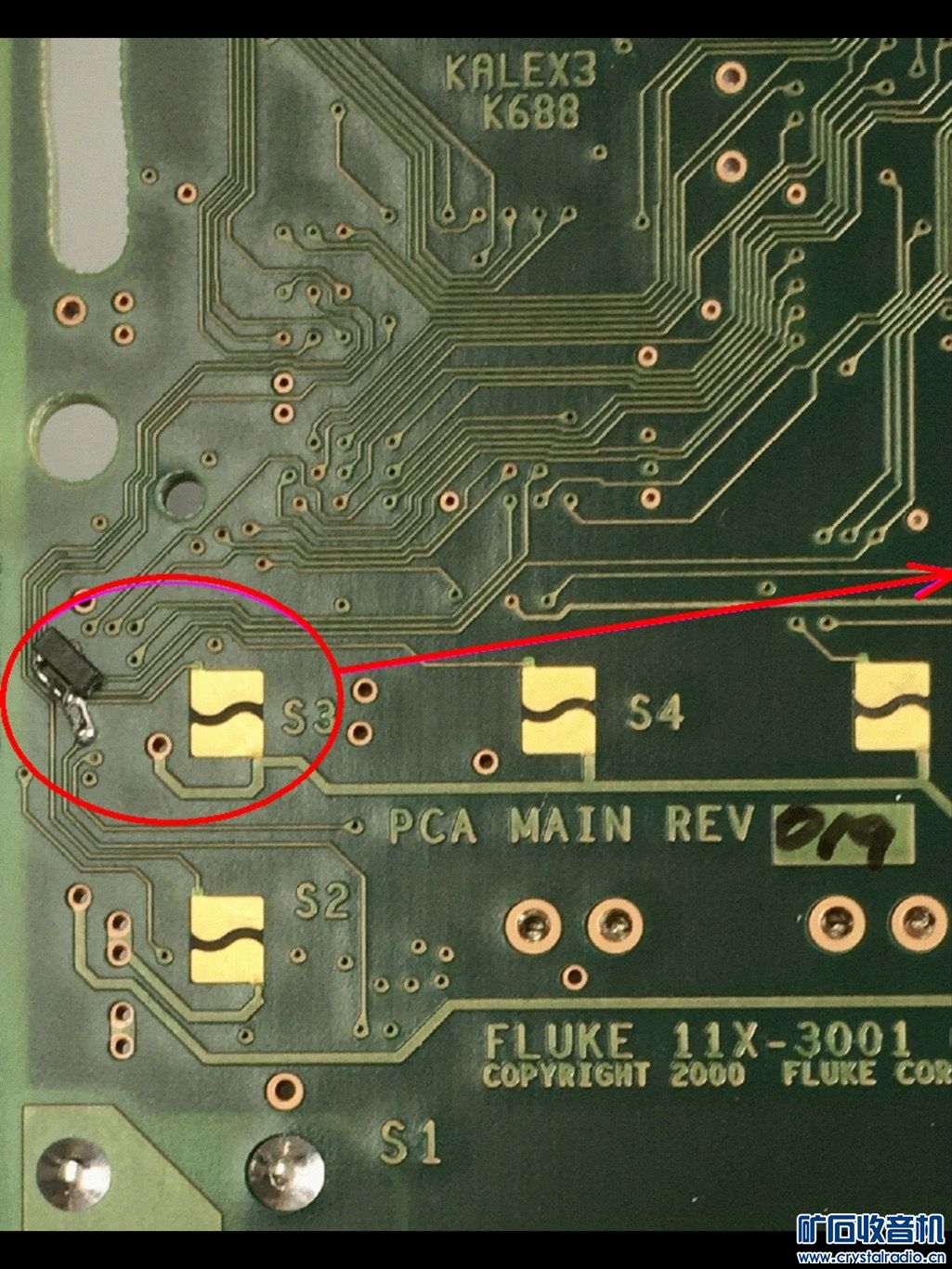

这个位置板子与屏框架的间隙焊SOT23封装二三极管、0603封装电阻足够充裕：



改装后：
在自动关机状态，按HOLD键稳定唤醒，会先显示固件版本之后就是当前档位功能。
在开机状态，HOLD键的保持功能正常。

实测改装后这块111的以下状态电流值：
【6632B电源电压置9V电流表显置Auto】
关机状态：0mA
开机ACV档：1.8mA
开机ACV档按住HOLD键不放：2.1mA
开机DCV档：1.4mA
自动关机状态：0mA

也顺便实测了改装后这块111的电池低压提示门限：
【6632B电源电压从9V开始往低调】
随着供电电压降低111的耗电电流有减小。
降至6.35V，111屏显开始提示电池低压
降至6.00V，111的DCV自动量程测LTZ7V仍保持9V供电时的末位读数不变
再降，DCV读数慢慢开始往大走。
降至4.00V，111仍可保持开机状态，屏液晶正常显示，DCV读数跑老高了。
再降111屏液晶有些段已经不正常了。

已经开背光键孔摩改过的，也建议加串个10k欧电阻。

********************************************************************
Fluke111手册上述相关截图：








********************************************************************
关于Fluke111的MCU:

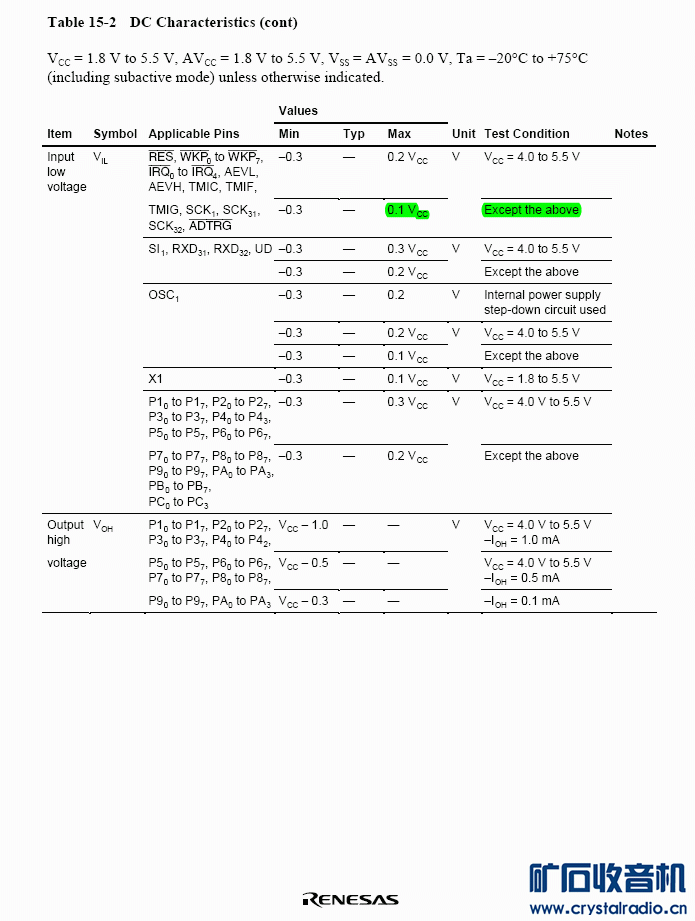

Fluke111里MCU的VCC应该是3V，这里特别提一下HOLD IO的输入低电平门限。本例HOLD IO摩改是串了二极管再由按键去拉低，改完只是试了可用，没再细测实际按键时IO拿到的电压，不嫌麻烦的改后测下。



另，各论坛对图片文件大小限制太狠，最上两图原处理为一张gif文字锐利清晰但文件稍大于1MB，只好切割存jpg损失文字边缘。静态gif适合技术交流，但各论坛对静态gif文件都照顾不周。
