有源指针万用表实验制作

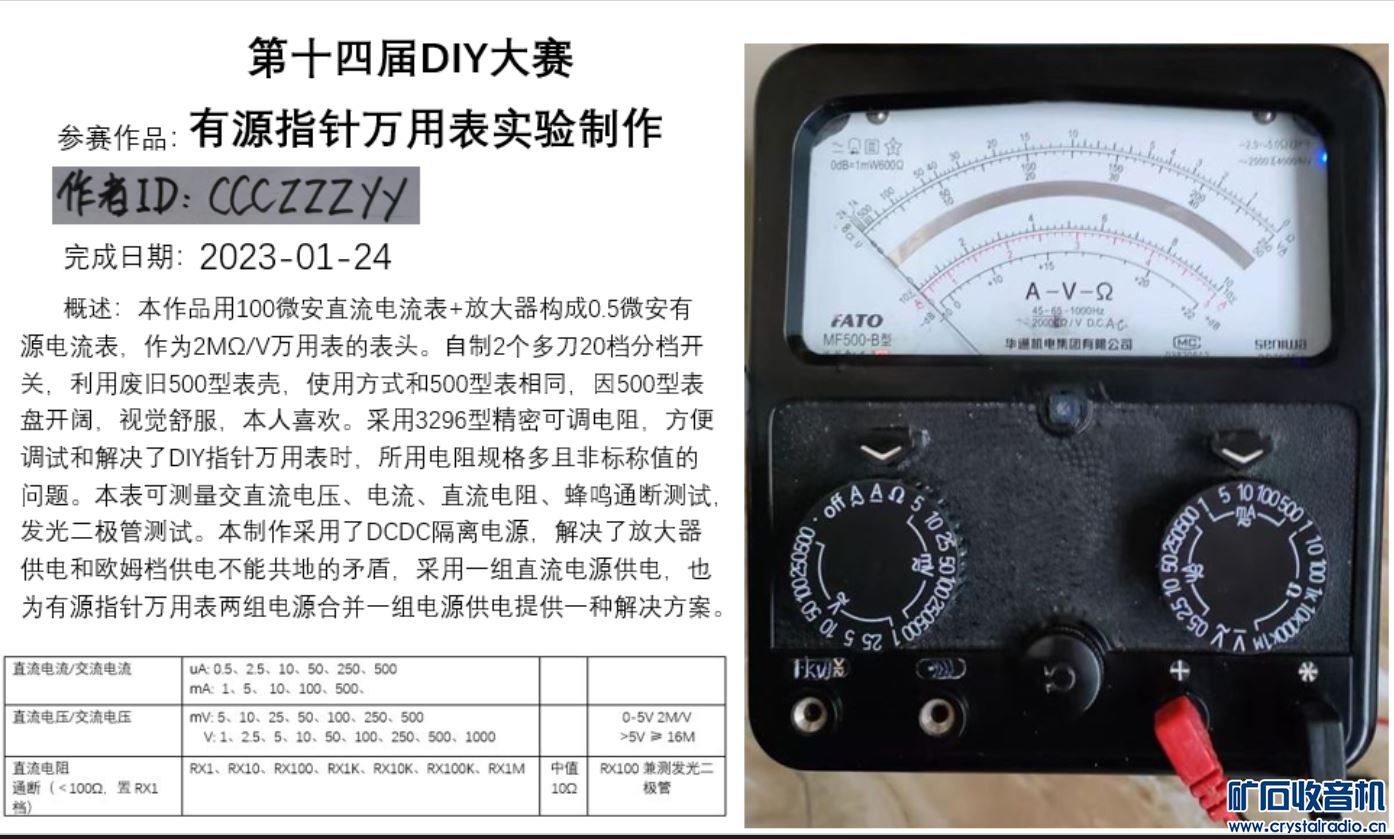

概述：本作品用100微安直流电流表+放大器构成0.5微安有源电流表，作为2MΩ/V万用表的表头。自制2个多刀20档分档开关，利用废旧500型表壳，使用方式和500型表相同，因500型表盘开阔，视觉舒服，本人喜欢。采用3296型精密可调电阻，方便调试和解决了DIY指针万用表时，所用电阻规格多且非标称值的问题。本表可测量交直流电压、电流、直流电阻、蜂鸣通断测试，发光二极管测试。本制作采用了DCDC隔离电源，解决了放大器供电和欧姆档供电不能共地的矛盾，采用一组直流电源供电，也为有源指针万用表两组电源合并一组电源供电提供一种解决方案。
一、量程：
直流电流/交流电流        uA: 0.5、2.5、10、50、250、500
                               mA:  1、5、 10、100、500、
直流电压/交流电压        mV: 5、10、25、50、100、250、500
                                  V: 1、2.5、5、10、50、100、250、500、1000                0-5V 2M/V
                                                                                                                 >5V ≥ 16M
直流电阻
通断（＜100Ω，置RX1档）        RX1、RX10、RX100、RX1K、RX10K、RX100K、RX1M        中值10Ω        RX100兼测发光二极管
二、特点：

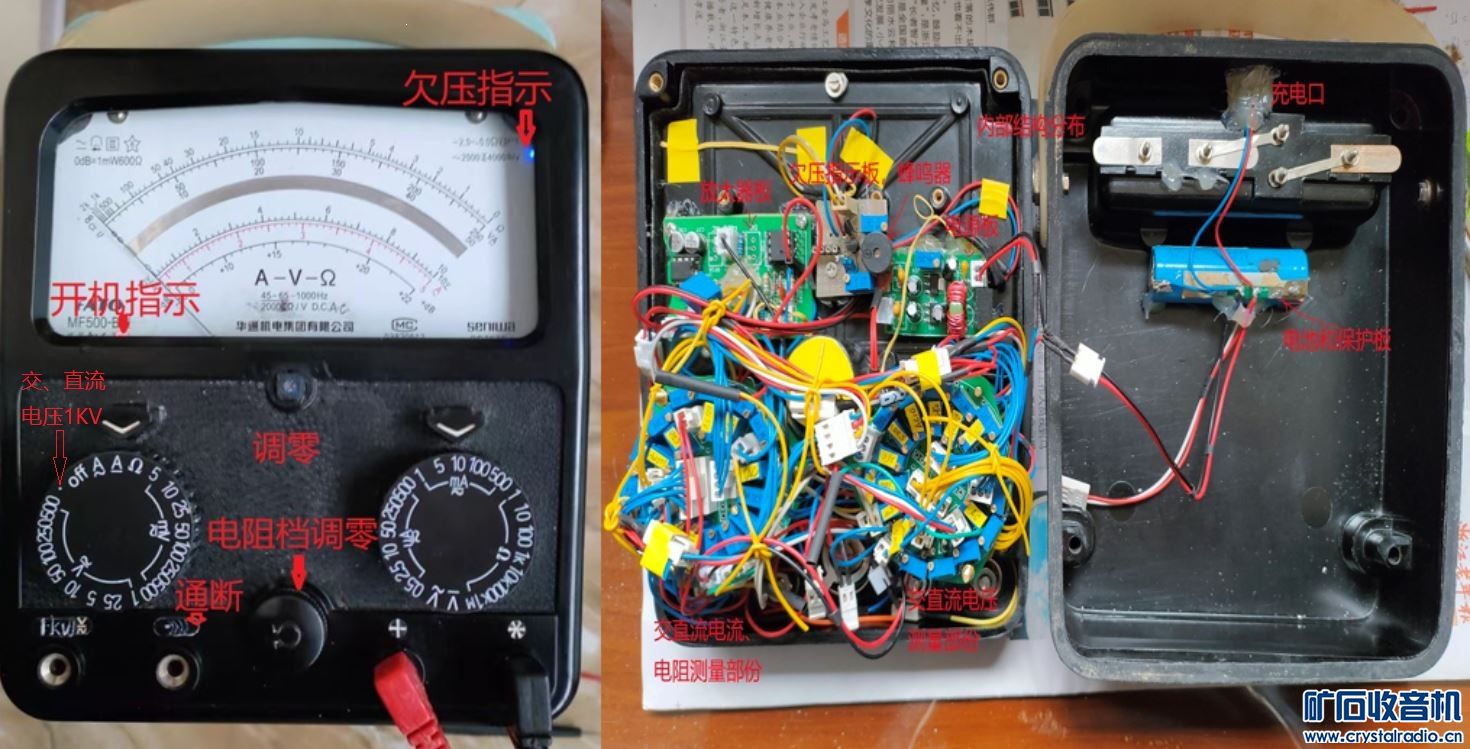

1、取材容易，调试比较方便。设有欠压指示，配有TYPE-C充电口，充电方便（不要在充电时使用本表）。
2、采用常见运放芯片TLC271，采用常见放大电路，可以使用灵敏度较低的表头，本例使用100uA的表头（≦1毫安均可，灵敏度高一点，阻尼好一点。），内阻约1300欧。采用ICL7660电源管理芯片，方便解决正负电源问题。
3、自制20档分档开关，本表利用废旧500型表壳、表盘，用c85-1型100微安表头，替换原断路的表头（内磁换内磁）（图三），使用方式和500型表相同。因500型表盘开阔，视觉舒服。
4、波段开关制作材料：a、冰箱温度调节旋钮2个（图一）。b、RS25波段开关2个，用其旋转结构（图一）。c、数表转换开关弹片。单通隔离铜柱等（图一）。

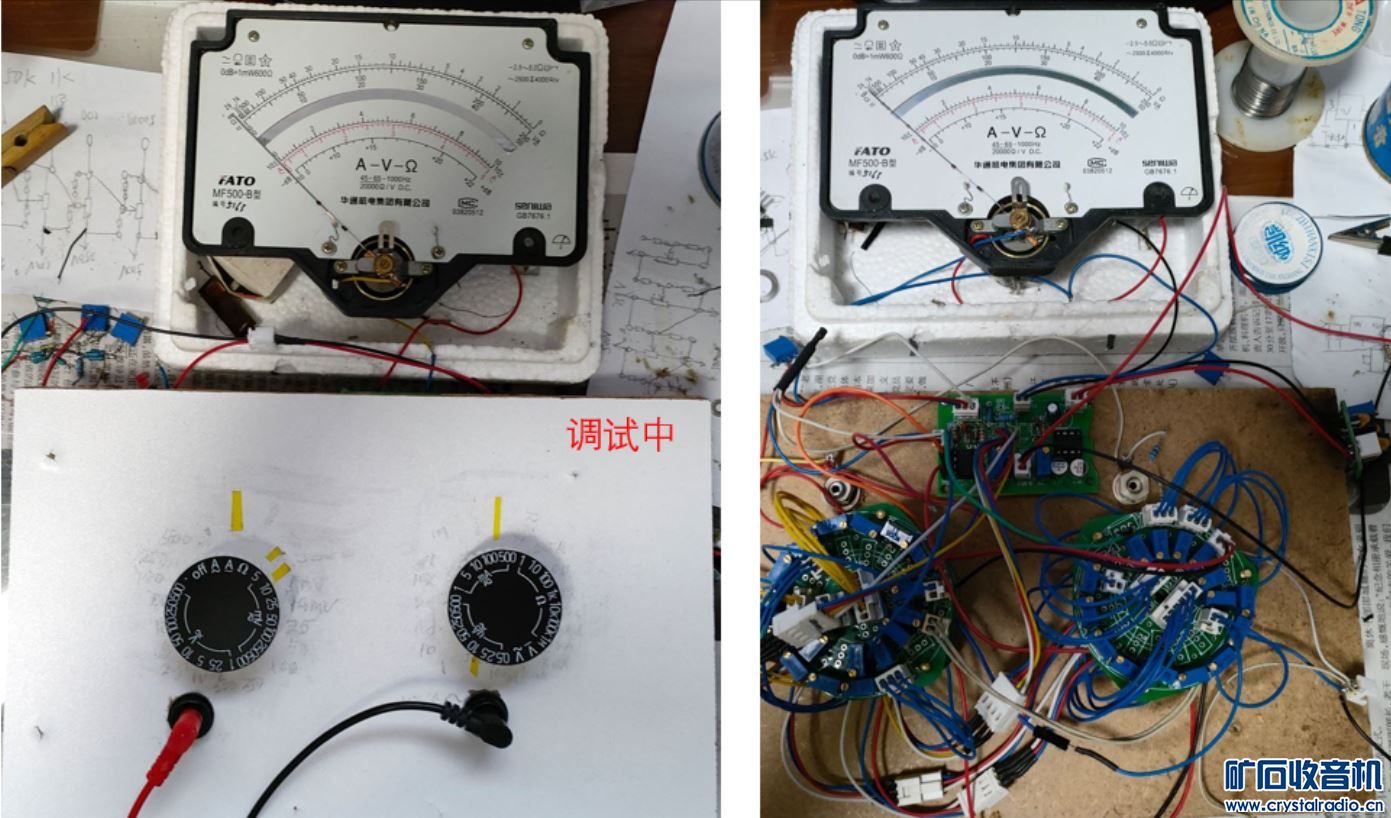

5、自制pcb开关板（图二），pcb旋钮刻度贴面（图四）。由于开始构思电路时没有考虑1000v电压档，在调试时才加的。所以旋钮度盘上没有1000v，只是一个“白点”，快过年了也不便再打板更换。

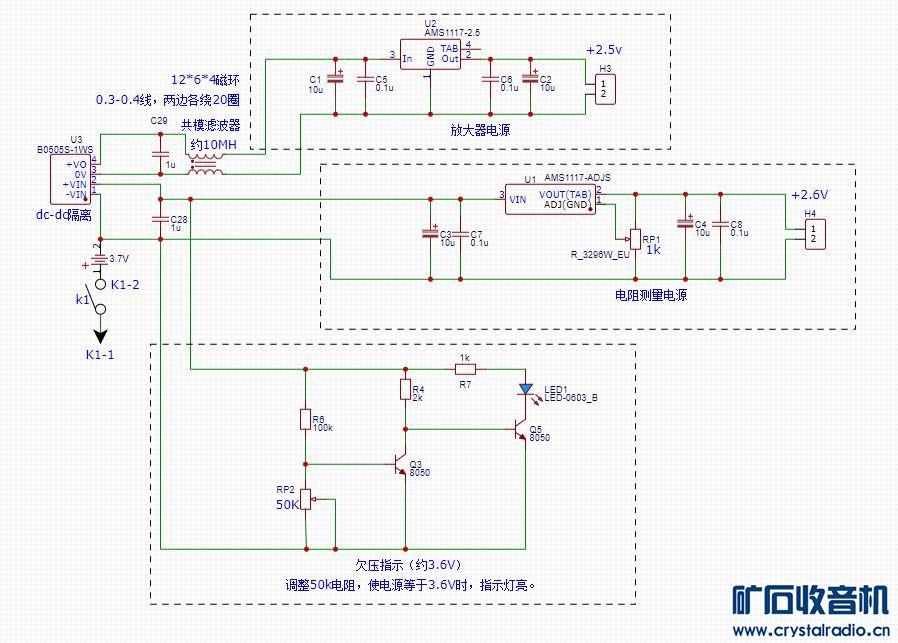

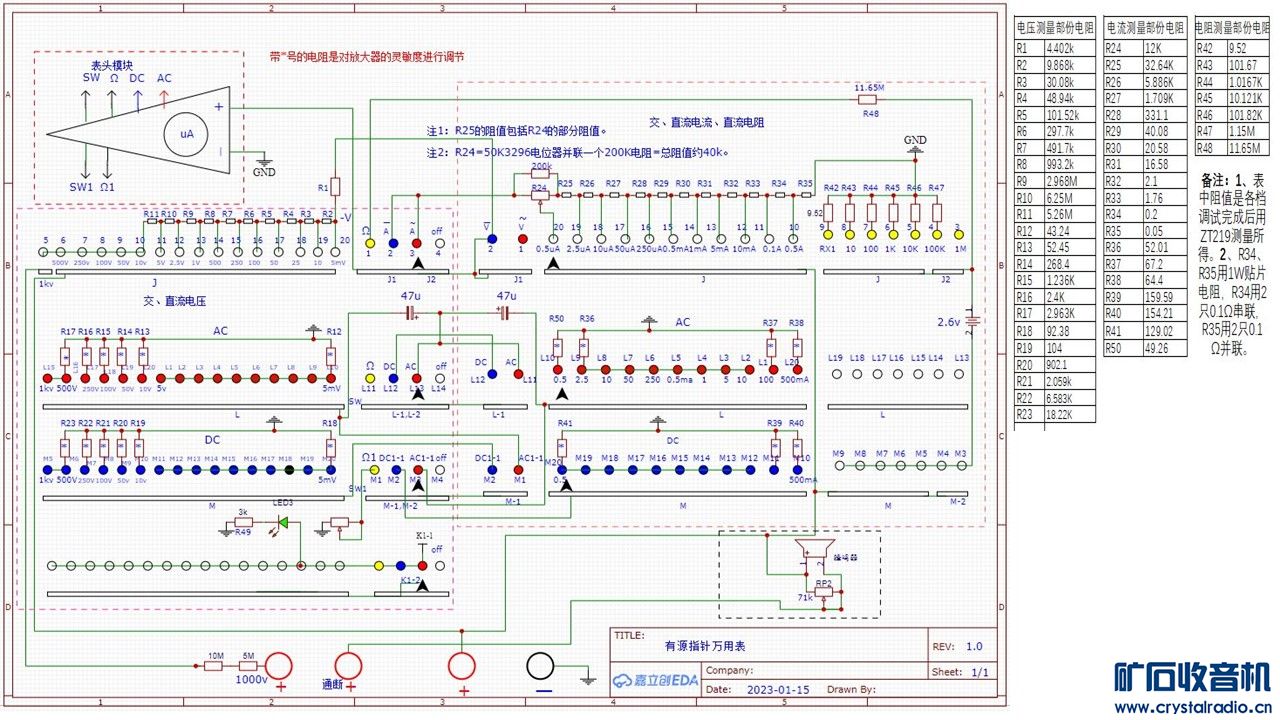

6、电路图：a、有源表头电路，b、交直流电压测量电路，交直流电流测量电路，直流电阻测量电路，c、表头供电电路，直流电阻挡供电电路。

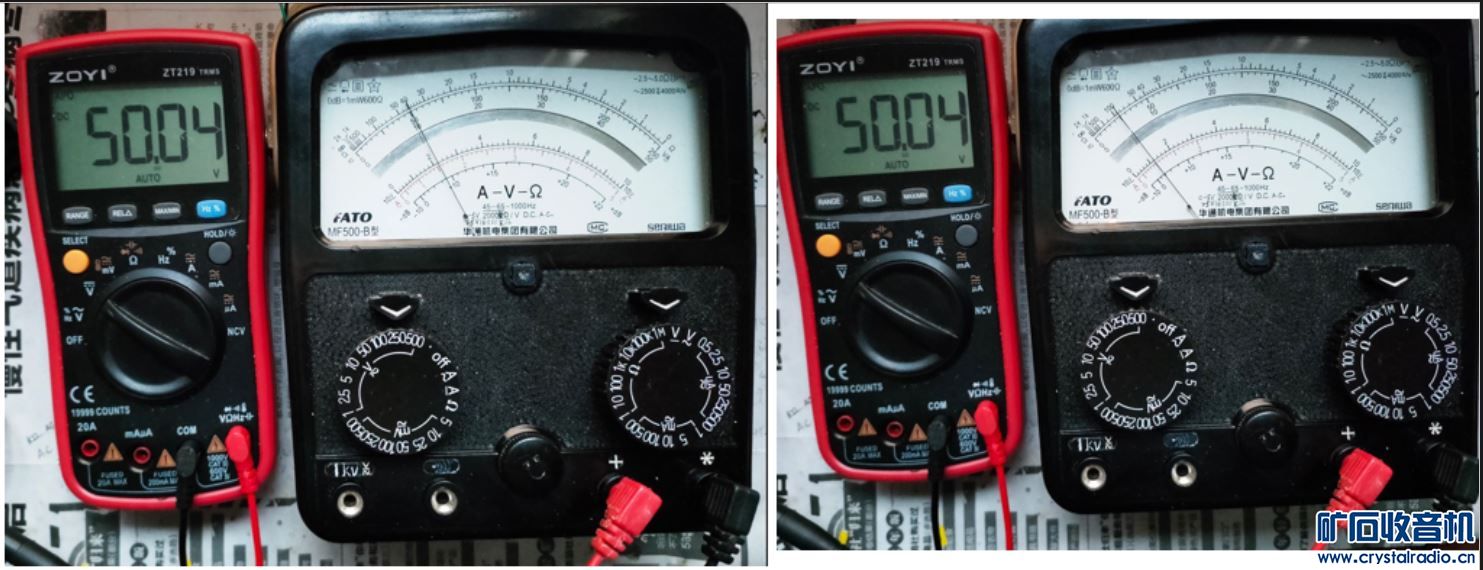

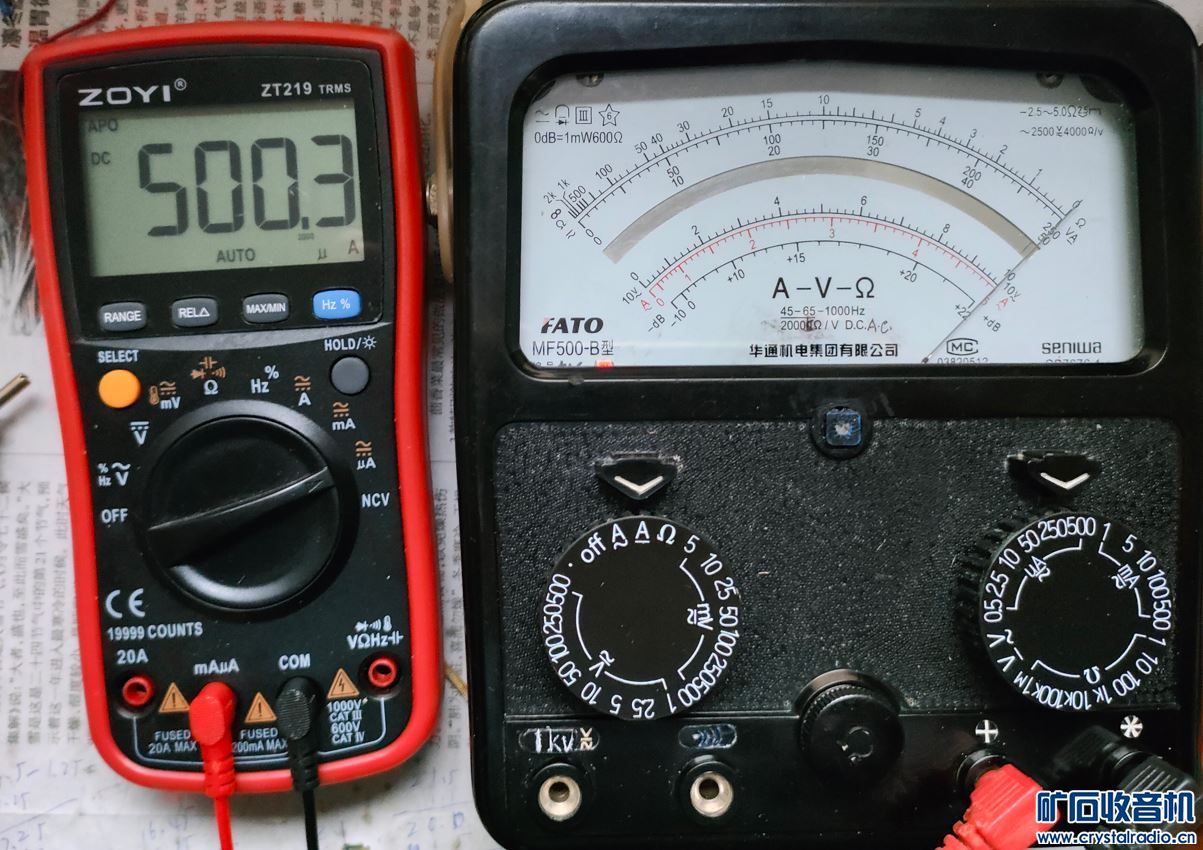

7、测量精度：因本人纯属业余爱好，手头没有高精度校准设备，只能利用一块ZT219四位半数字万用表作为标准表，对该表进行比较法校准，使电压、电流各档的满刻度值和数字表读数相等。各电阻档的中值与数字表的读数一致。表面利用500型表盘。
8、线性：各挡的满刻度与ZT219指示值重合、25%、50%、75%处读数与ZT219读数，直流不超过一小格。交流不超2小格。能满足一般爱好者日常使用。
19、扩展功能：蜂鸣通断测试。
三、制作要点：
1、由于C85表头指针较短，接长后要校正平衡。
2、业余制作万用表，电阻都是非标称值，是比较麻烦的难点。本制作采用3296多圈精密可调电阻器，易购且成本低，调试方便。
3、电源部分：一节3.7V18650锂电池供电（整机电流9.5mA），DCDC隔离模块,本制作采用市售模块。
4、调试：a、放大部分采用常见运放电路，只要元器件完好，接线无误，就能正常工作。b、电阻采用3296可调电阻，有源表头灵敏度可调节，使本制作调试比较容易。直流电压档校正，将右侧分档开关置于直流电压，左侧开关置于5mV档，用ZT219数字表电阻档接本制作的正负表笔，调整R1，使电阻值等于10k（2MΩ/V），然后，将ZT219(下称标准表)和本制作（下称被测表）并联，同时测量5mV直流电压，调整被测表的R18，使被测表满刻度时和并联的标准表（ZT219）读数相同（5mV），依次调整倍增电阻R2(10mV)至R10(5V)，从10V档开始，直流电压调R19~R23，使各档位满刻度电压与标准表读数相等。交流电压档的调整，右侧开关置~V档，左侧开关置5mV处，调整R12，使被测电表指示与标准表（ZT219）相等，交流10V~500V各档可调整R13~R17，使各档位满刻度交流电压与标准表读数相等。直流电流档校正，将左侧开关置于-A，右侧开关置于0.5uA处，标准表和被测表串联，接入0.5uA直流电流，调整R41，使被测表满刻度等于0.5uA，将右侧开关置于500mA处，标准表和被测表串联，接入500mA直流电流，调整R40，使被测表满刻度等于500mA，开关置于100mA处，调整R39，接入100mA直流电流，使被测表满刻度和标准表视值相同等于100mA。依次调整R33~R24，使10mA、5mA、1mA、0.5mA、0.25mA、50uA、10 uA、2.5 uA、0.5 uA的满刻度值和标准表相等，再从500 mA档开始重复上述步骤，调试一遍，复测无误后，直流电流档校正完成，注意R41只在第一次校准0.5 uA时调整，复测0.5 uA时只可调整R24。交流电流档的调试比较简单，被测表左侧开关置于~A档，被测表右侧开关置于0.5 uA档，标准表和被测表串联，接入0.5 uA交流电流，调整R50，使被测表满刻度等于0.5uA，将右侧开关置于2.5 uA 档，标准表和被测表串联，接入2.5 uA交流电流，调整R36，使被测表满刻度等于2.5 uA，开关置于100mA处，调整R37，接入100mA交流电流，使被测表满刻度和标准表视值相同等于100mA，开关置于500mA处，调整R38，接入500mA交流电流，使被测表满刻度和标准表视值相同等于500mA，重复调试一遍，如无误即可。直流电阻档校正，有标准电阻或标准电阻箱最好，我手头没有，所以还是只能用比较法，就是精度差一点，取10M、1M、100K、10k、1k、100Ω、10Ω电阻，用标准表测量各个电阻并记录下阻值，首先校准Rx1M档，被测表左侧开关置于Ω档，被测表右侧开关置于1M档，短路被测表表笔，精确调零，用被测表测量10M这个电阻，调整R48，每次调整R48，都要重新调零，使被测表显示的阻值和标准表测得的阻值相同，被测表右侧开关置于100K档，短路被测表表笔，精确调零，用被测表测量1M这个电阻，调整R47，使被测表显示的阻值和标准表相同，用相同的方法继续校正RX10K、1K、100、10、1档，调整相应电阻R46、R45、R44、R43、R42。
