仿制FP-757HD重载线性电源

sjp · 发表于 2011-8-7 10:49:36

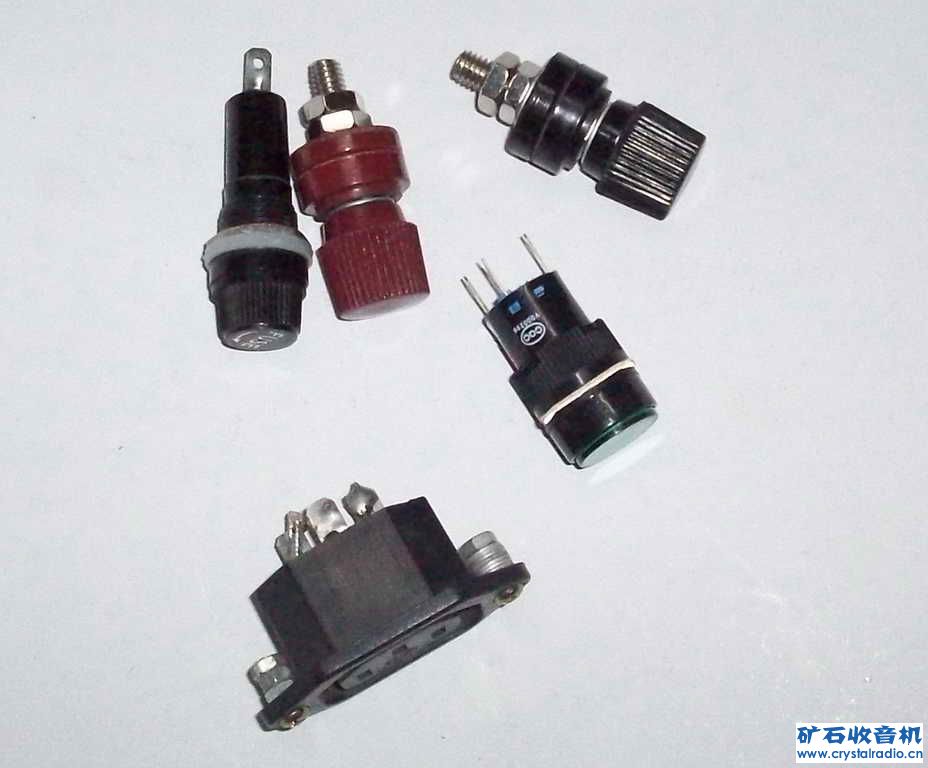

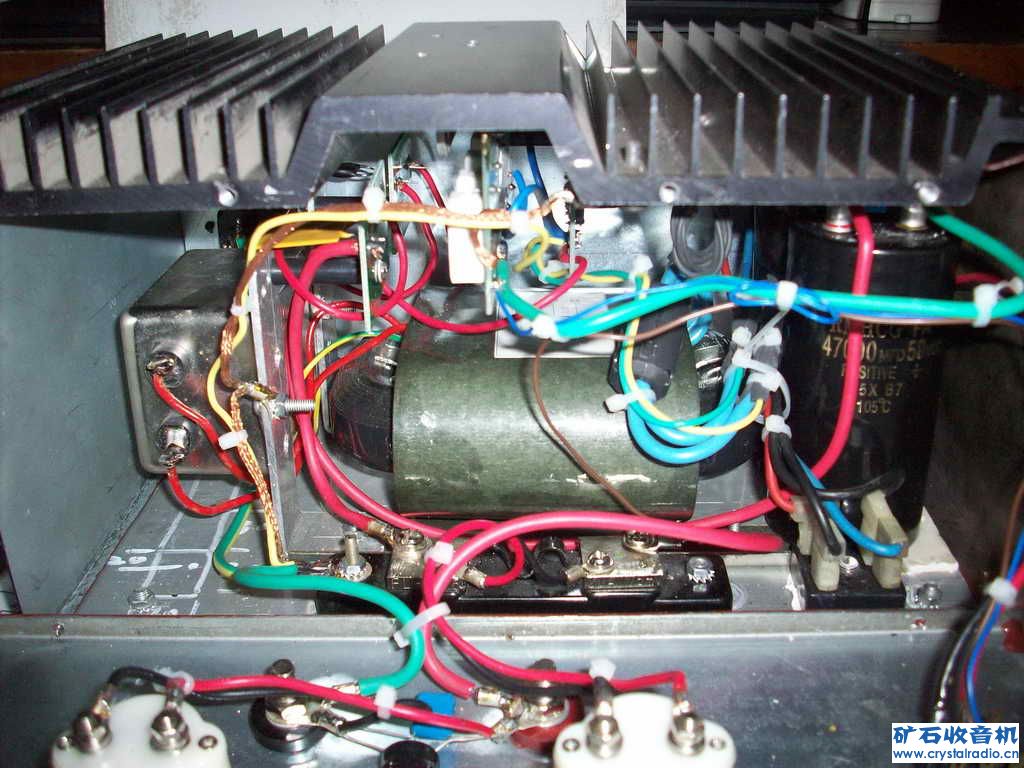

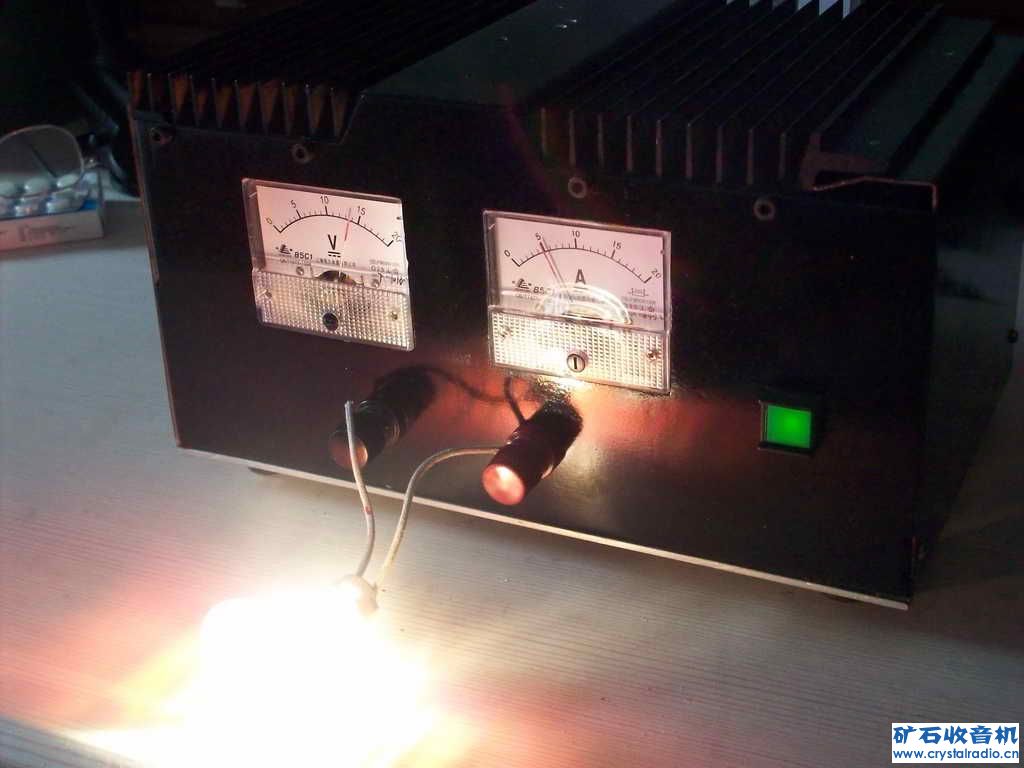

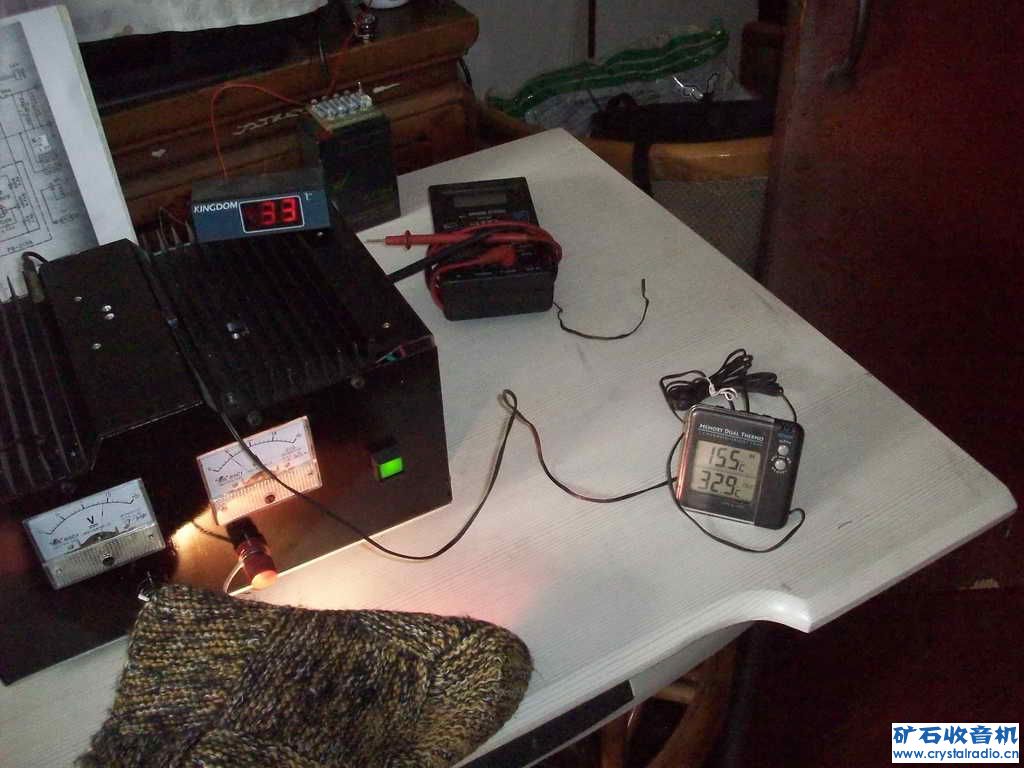

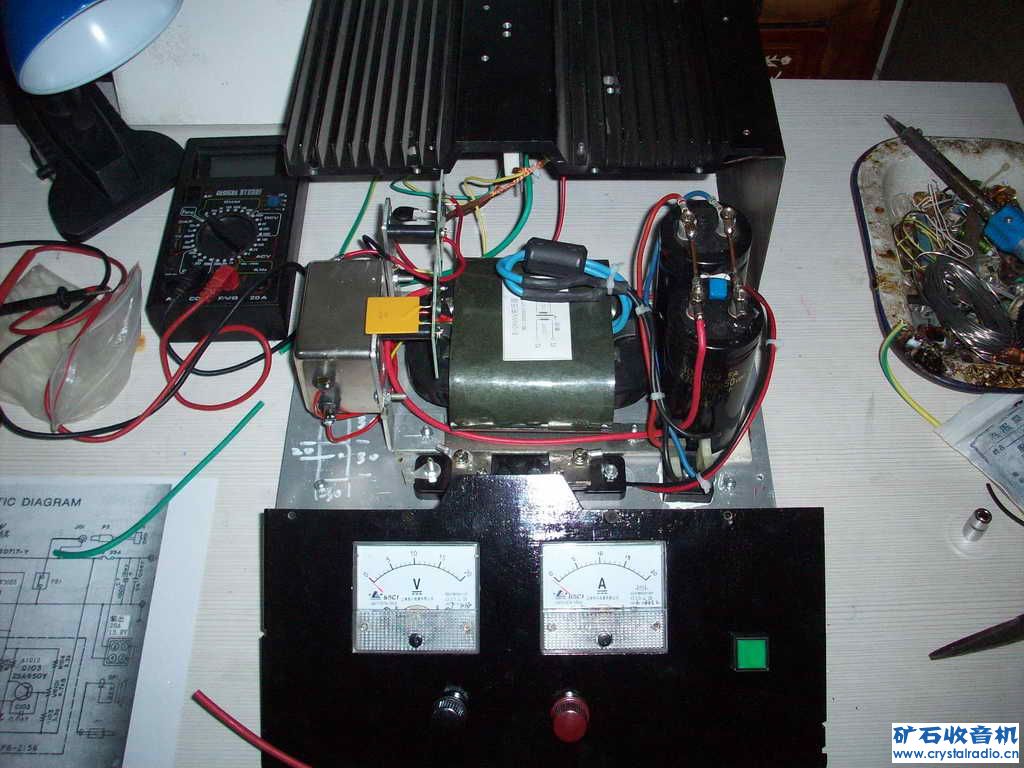

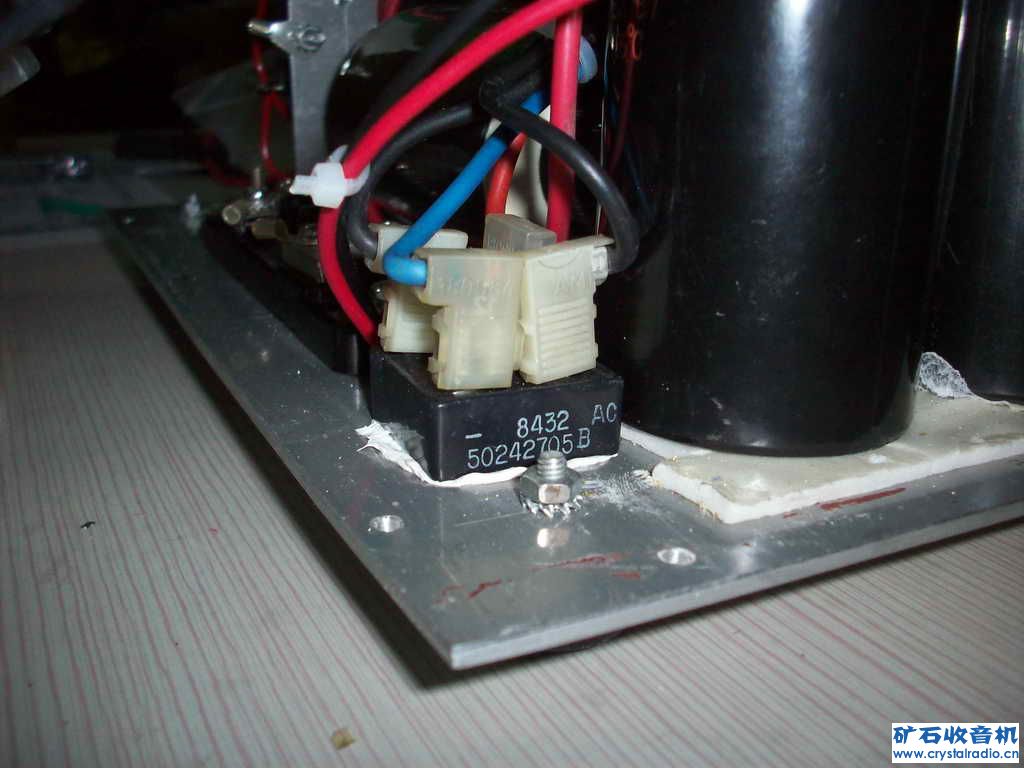

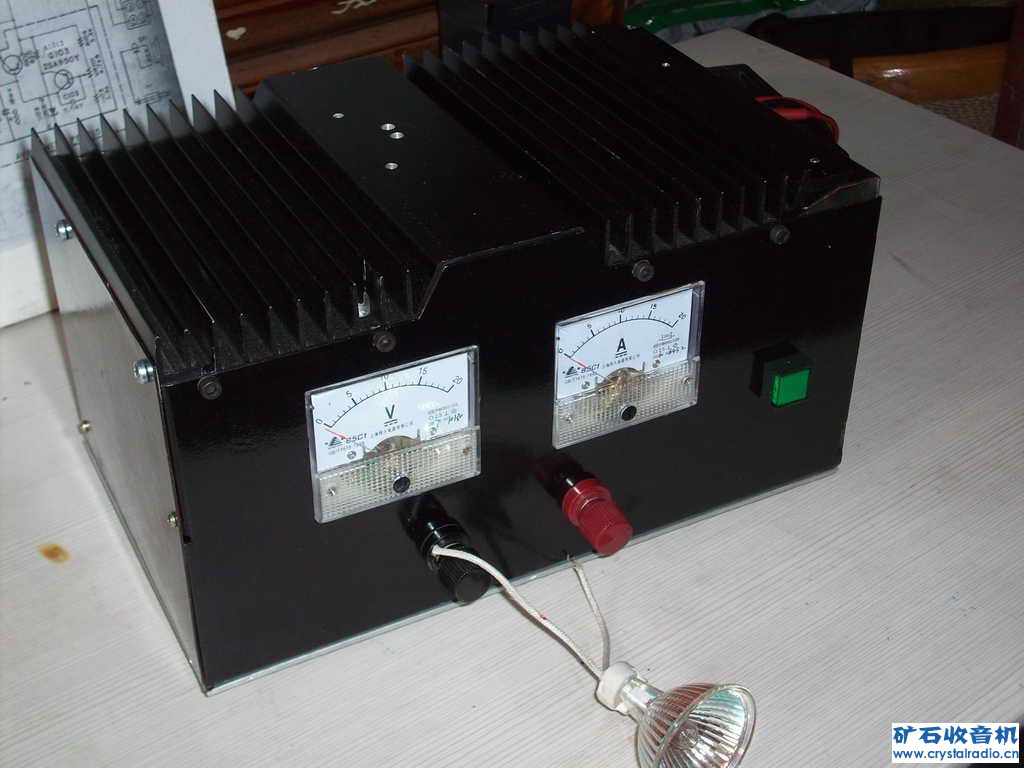

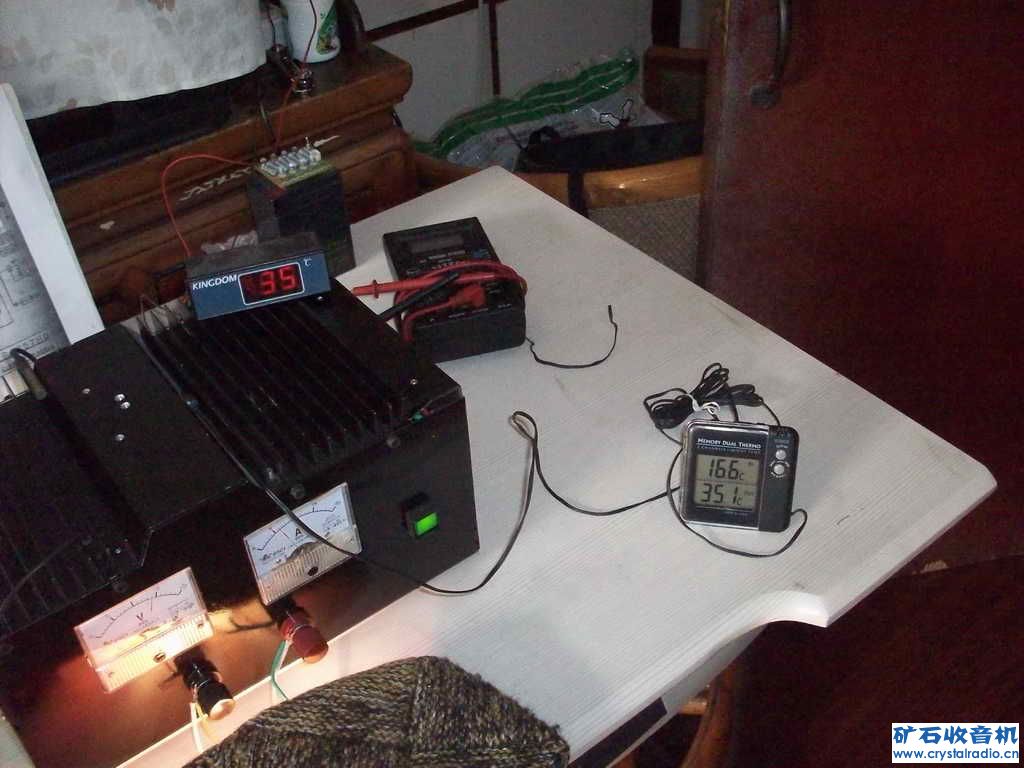

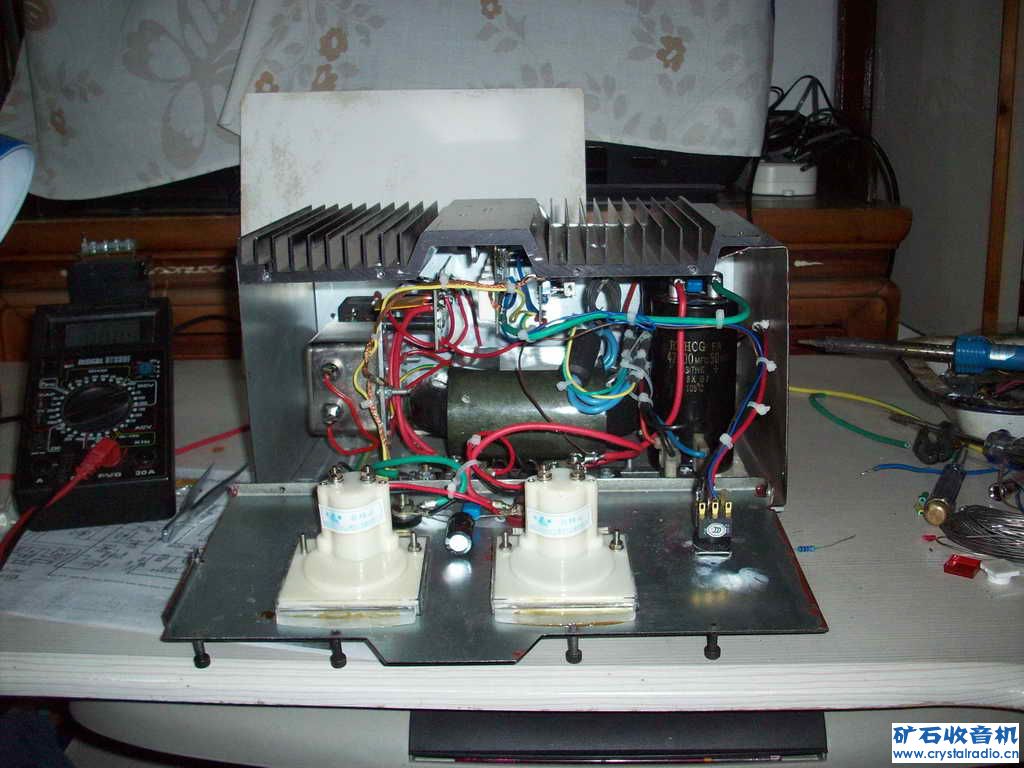

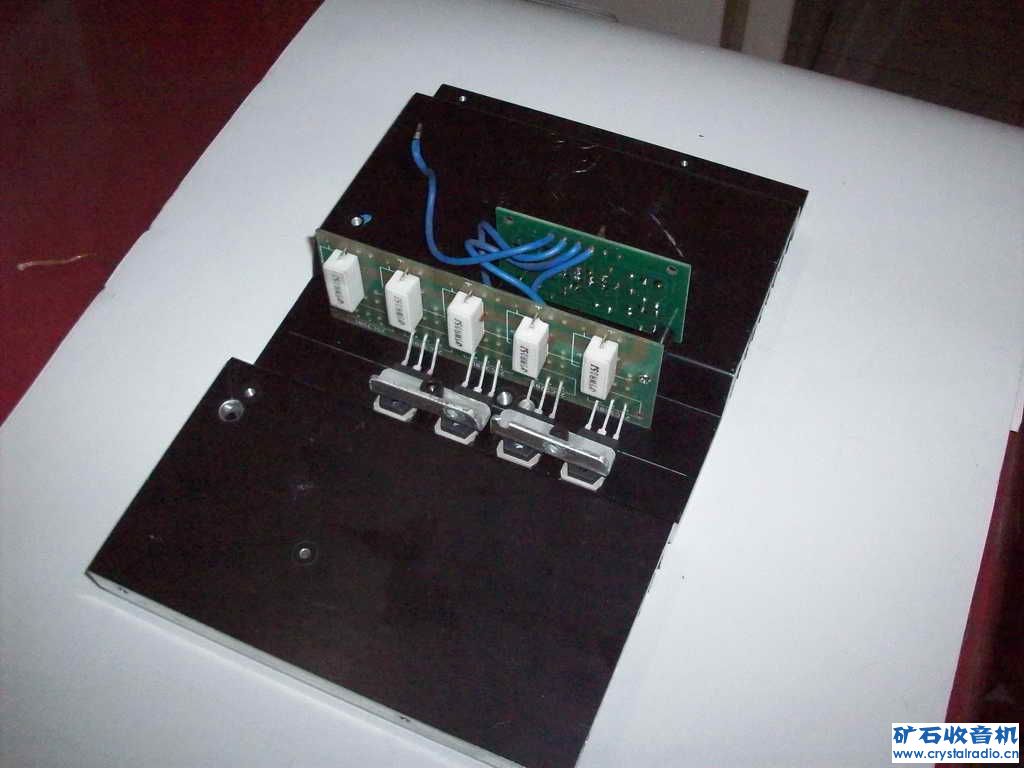

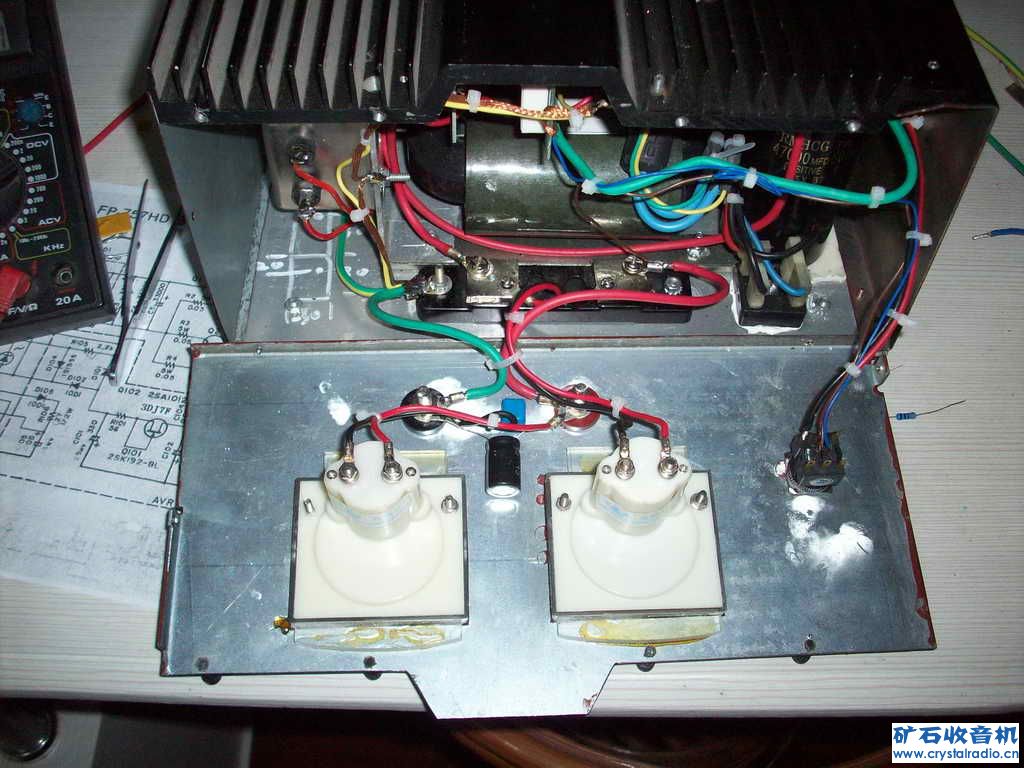

FP-757HD重载线性电源电路简单,工作稳定可靠,发热量小(调整管极电集输出).开机对负载冲击小(软启动).本人做了点小改动,把电源进线处的限流电阻10R和继电器拆除,换上专用的10R启动电阻,另加入电源滤波器一只.把低压处保险丝换成自恢复保险丝.输出13.8V处并上一个瞬态抑变二极管(1.5KE15A).该机中的2SD717没买到我用2SD718代,原2SD717(10A)用了三只,现2SD718(8A)用四只.试下来该机性能不错.推荐给想自制电源的朋友.(图)
