老顽童节日的玩具-----6N7P甲二类单端制作成功

jupeter

6N7P设计用作推挽管，用于射频和音频甲乙2类放大专用。做单端时，如果仅做甲类放大，受最大屏压限制，一般只能输出不到0.5W的功率，半边6W的屏耗远没有发挥出来。要想达到说明书载定的4.2W输出功率，需要让管子工作到甲2类单端状态。而甲二类出现栅流，一般要求推动级提供单管最大25mA的栅流，两管并联则最大栅流要满足50mA的需求。如果用大电流胆管阴极输出推动，成本不划算，所以最简单的办法是用普通的小三极管拖动一个晶体管扩流，然后再推动6N7P。为了简化推动级，采用国产6F1三-五极复合管，其中五级管部分用作电压放大，三极管部分阴出，复合一个高反压晶体管作为推动级。这个晶体管我选用的是最常见的镇流器用管13007。几年前在论坛闲聊6N7P的玩法时，就有了这样的搭配，电路早已画好，但实机则是磨磨蹭蹭，终于在今年六一节前夕做成，经过试听和简单测试，比较满意，相比6P1小单端，是另外一种风味，暖意袭人，久听不燥。闲话少叙，无图无真相。

补充内容 (2022-6-6 21:10):
增加6F2推的方案，在79楼，供参考。

jupeter

来吧，并管+并管，出10W，用300B的牛。若用2A3的牛，那还是在老图的基础上硬并吧，出8W，也蛮够用了。

jupeter

有朋友要固偏的，也容易，简单算一下，应该是这样。供参考。

mowin

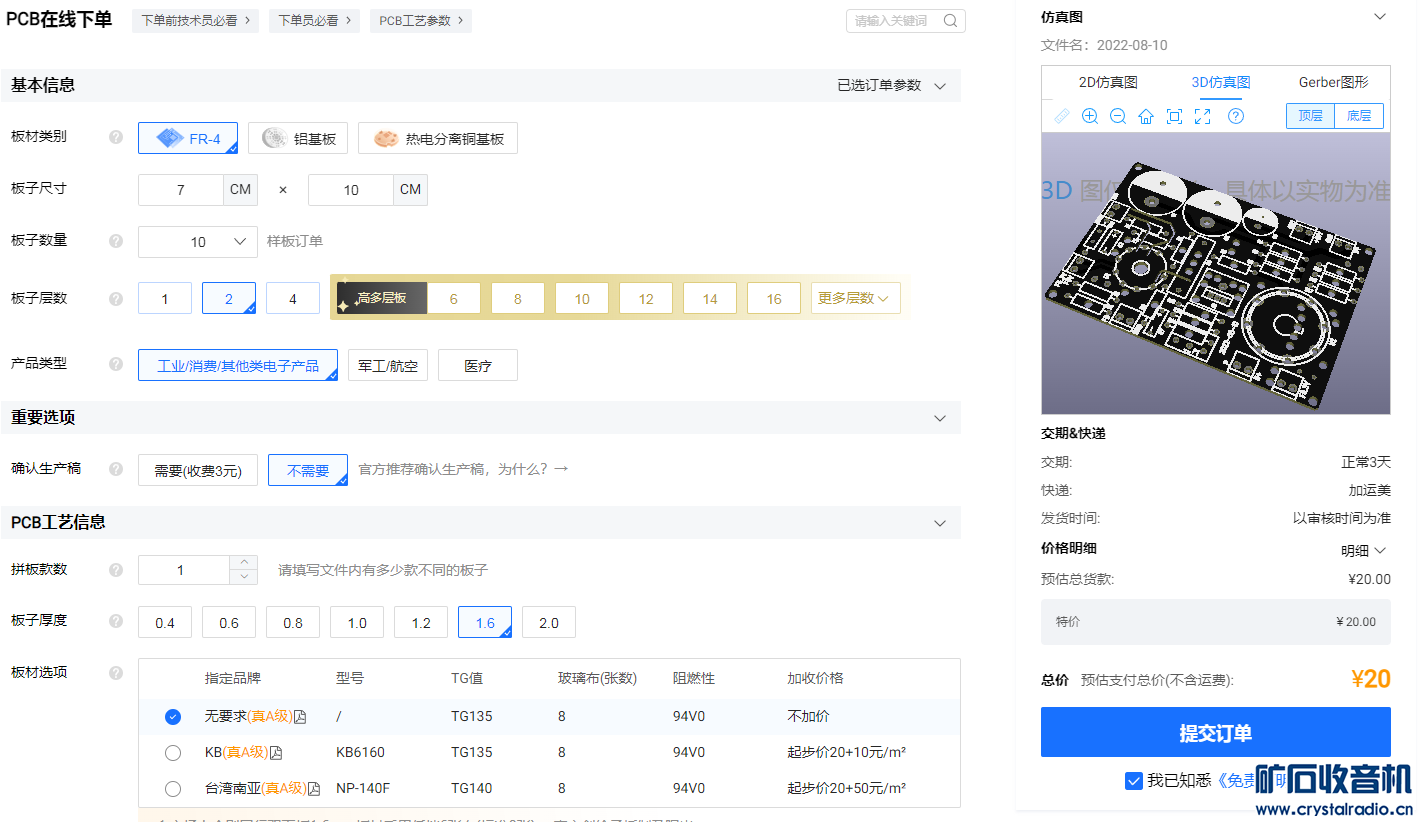

做了些许修改，已经发去打样，结果规则已变，太久没消费无免费打样资格了，付了20元做10片板子，还是可以接受的。

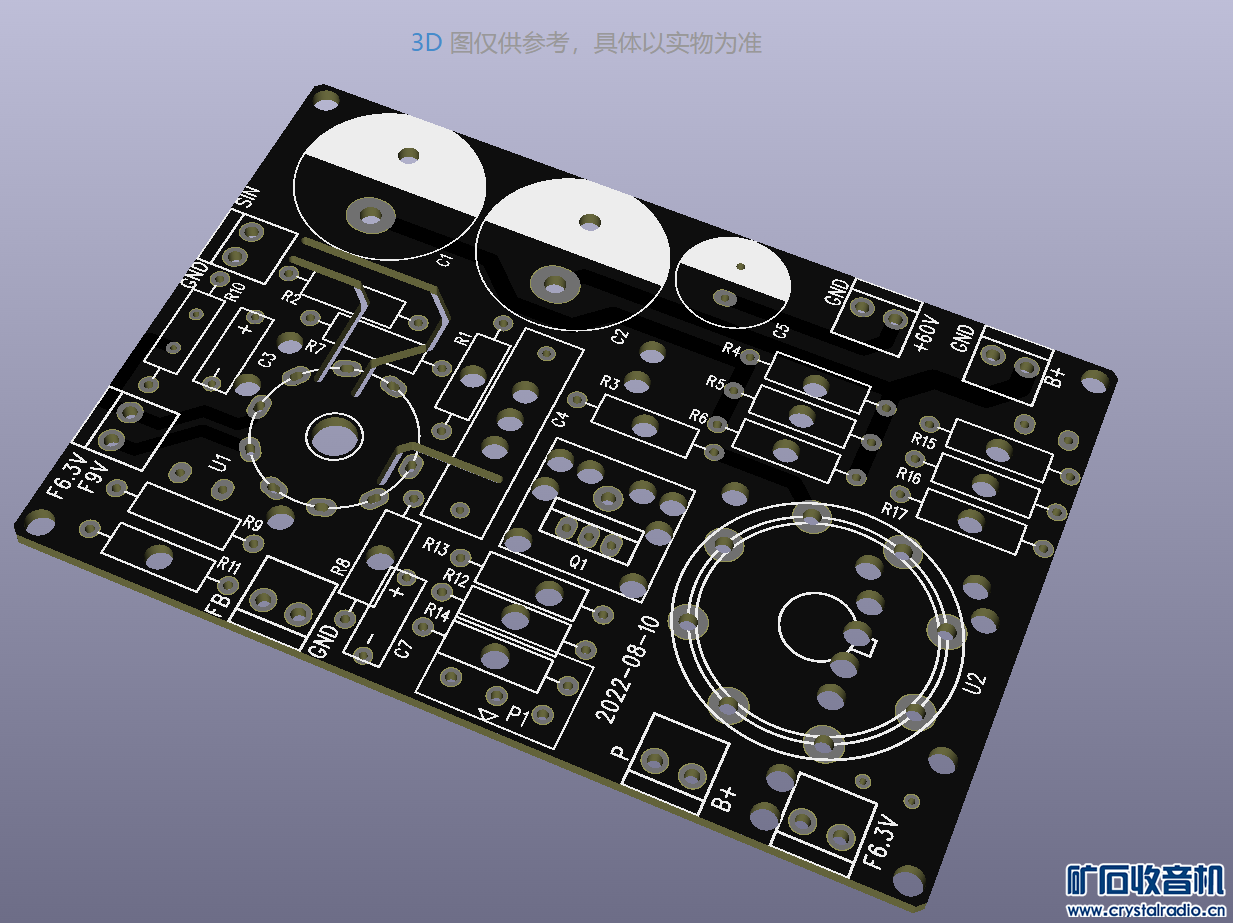

gerber文件发上来，有需要的坛友可以一起玩（gerber是任意板厂都能接受的格式）。菜鸟练手之作难免有不足之处各位自己判断使用
2022-08-10.zip (29.06 KB, 下载次数: 3105)

2022-8-10 09:21 上传

点击文件名下载附件

海河

院长大作，彪炳胆史，言泰山北斗尚觉为轻

jupeter

老胆LAODAN 发表于 2022-6-2 10:30
我是耳朵收贷派，只要声音好，就是硬道理！声音和通常的6p3p单端比，你觉得应该怎样评价？

我一向不善于对听感这种主观感受进行文字性描述，更倾向于从技术角度对影响管子发声走向的参数进行描述。这里尊老哥之令，简略说明一点个人看法。
首先从规模上，6N7P内部并管后，总屏耗是12W，这正好跟6P1相当，跟6P3P的20W相比还是差一些距离。所以还是拿来跟6P1相比比较恰如其分，在音量上两者相当，6N7P略强。
其次是从最影响听感的失真度来比，6P1单端末级失真度最大达到7%，而6N7P单端末级的失真度很低，粗略估计低于1-2%，两者即使都加上负反馈进一步压低失真，后者的最终结果也远远优于前者。所以6N7P的声音更加耐听，往醇厚的方向上更近了一步，更加接近一些左派直热三极管的声音表现。
再次是从内阻上相比，6P1的内阻42K，即使考虑加上负反馈降到20K，阻尼系数也低于0.25。再看6N7P，单管内阻10K左右，并管是5K，加上负反馈以后内阻降为低于2.5K，阻尼系数达到2以上。单就这方面看，6N7P并联单端对喇叭的控制力要高出许多，对音箱的适应性更好。实际的听感感觉低音更加浑厚和有力。
顺便说一下，我这对儿小牛用的是山东潍坊66小牛，原设计是用于6P1、6P14的，用到这里属于代用，漏感可能会有点大。如果有动手能力自己饶牛，建议绕制三极管专用牛，起码76往上，声效会更有提高。
当然，6P1作为纯左派管子，装制简单，线路成熟，非常适合新手入门。6N7P单端则线路稍显复杂，对技术稍微有点要求。但多一份投入则有多一份收获，能给胆机爱好者提供多一份玩法，也是在下发帖的原意。如果这个线路玩出经验，那下一步，6N7的哥哥、姐姐们（811、805、211、、、、）是不是也能照方抓药？？这些留给玩家们无限畅想吧。

jupeter

3ykt123 发表于 2022-6-3 10:49
矿坛有院长这样谦和的技术精湛高手，是我们学习的好地方，真是大家的福分，难怪海版盛赞有嘉，另外院长思 ...

我来矿坛时也是白丁一个，多亏遇到海版、新老版主们和众位老烧，不断学习，努力参悟。偶有心得，耐不住向各位大师汇报，粗文陋见，难免班门弄斧之嫌。千万不能过奖，惶恐惶恐。

jupeter

小小超人胆 发表于 2024-6-29 22:07
这管子这电路能达不削顶功率18W，在做之前是没有想到的，而且很好做，元件照焊。

老朱的电路大部分都是软香不塞牙的实惠。投入不多，图个快乐。相中了就别地摊了，正正经经装一台，名列装机前茅。

jupeter

09120408 发表于 2022-6-10 09:08
这些管都有一些，做电脑功放并管功率有点大了，夏天屋里热，单管阻抗又不对了，没有配套输出变压器，有点难

做电脑功放可以用6P9P三接，省电音质好，装制还简单。

jupeter

6F2与6F1的结构虽然相近，但管子的特性有差别，直插虽然能响，但肯定会影响末级管子的工作点，需要调整电位器。这里对前级又重新设计，调整了负反馈的方案，与6F1方案相比，加大了本级的负反馈，降低了环路负反馈的深度，这样可以尝试另外一种风味。

红尘囧

楼主又出新电路了，功率能有多大。我觉得复杂了，可否用6N6,并管就6N6也并管推。我曾做过这个小单端，用6N2+6N3+6N7P,输出有2瓦多点，6F2+6N7P并管有4至5瓦的样子。你这个图能出4瓦吗？那并管是不是能出8瓦了，那就相当好啊！

jupeter

这里简单说下设计思想：6N7P要想出满功率，必须左右跨界，也就是说在驱动上正负栅压都需要满足，如果阴极接地，则需要一个负电源提供栅负压，为了简化，就需要把阴极垫高。这里也不宜垫过高，过高则阴极电阻功耗太大，发热。经研究认为垫到17V足矣。推动级就是胆三极管复合晶体三极管。6F1的三极部分最多出10MA驱动电流，远达不到末级的胃口，经晶体管扩流以后，应能提供近100MA的瞬间电流，推动末级就绰绰有余了。这里选用的13007也是随手拆机的管子，其他晶体管只要耐压合适均可选用。这里单设了一路低压是为了降低晶体管的静态功耗，其实直接用高压也应无问题，做好散热即可，这样可以再甩掉一组电源。五级管则承担了整机的主要增益，负反馈取自牛前，其优点是将输出牛这个频率响应不佳的元件排除在反馈环路之外，以取得稳定的负反馈效果，不易产生低频过冲和堵塞的劣化音质。这点以前在矿坛开贴论述过。
前级的工作点免调试，末级的工作点通过调整电位器，使阴极电位达到17V即可。我制作时电牛用的拆机大白片，有点热，抽空改成0.35的拆机片试试。

fsnzman2016

院长的技术贴，如果用6u8应该怎样改？

jupeter

fsnzman2016 发表于 2022-6-1 21:20
院长的技术贴，如果用6u8应该怎样改？

换管子的工作点需要抽空看看图，估计需要调整二栅供电电阻，后面驱动级仍按上述办法调整电位器来确定工作点就行了。

冯氏胆艺

好

老胆LAODAN

这个工况没有曲线用来比划看看，唯有靠实听来判断了！

jupeter

当然有曲线，可比划。我已比划过。

老胆LAODAN

jupeter 发表于 2022-6-1 23:06
当然有曲线，可比划。我已比划过。

能发上来看看吗？

红尘囧

6N7P阴极直接入地得

西子

胆管不是电压驱动型器件吗？咋还要驱动电流？

3ykt123

院长设计总有耳目一新感觉，最为精妙之处是这个反馈，胆石混合点睛之笔

北京6N1

晶体管扩流，然后再推动6N7P
是个好办法，可以借鉴

老胆LAODAN

jupeter 发表于 2022-6-1 23:06
当然有曲线，可比划。我已比划过。

juanlin

这个好，就是没有6F1，只有6N1,6N2,6N3之类的
