小萨迷你频谱仪（tinySA频谱仪）

JHXC

https://tinysa.org/wiki/pmwiki.php
这是网页的链接，不过是英文的，建议采用Edge浏览器，该浏览器有实时网页翻译功能，而且翻译的很准确。
该频谱仪小巧，只有一包香烟的大小，而且比香烟薄。笔者买来一只，试验之后感到不错，并不比安泰信之内的台式仪器差！
笔者将复制的说明书贴上来供喜欢的朋友阅读。

JHXC

BG3HAX 发表于 2022-4-10 14:43
JHXC老师，请教。。。频谱仪和扫频仪，用途上有什么差别？
我只知道，扫频仪，可以测2端器件的幅频特性， ...

    分析信号和电路的办法有许多，示波器是时域测试仪器、频谱仪是频域测试仪器。不同的角度分析同样一个信号，虽然结果可以互译，但每种方法都有自己适应的场合。

  通常最基本的仪器是示波器，观察信号的波形、频率、幅度等。但信号的变化非常复杂，许多信号是用示波器检测不出来的，如果我们要了解一个信号F，从理论上来说，它是由频率F1、电压V1与频率为F2、电压为V2信号的矢量迭加。从分析手段来说，示波器横轴表示时间，纵轴为电压幅度，曲线是表示随时间变化的电压幅度轨迹，这是时域的测量方法。如果要观察这个信号的其他信息，比方说谐波的组成，就要用频域法，其横坐标为频率，纵轴为功率幅度，这样，我们就可以看到在不同频率点上功率幅度的分布，就可以了解到这个（或是多个）信号的频谱。通过这个频谱，我们就能更加深入的了解这个信号、了解各种电路对信号的响应。

   频谱仪就是一台扫描式接收机，与收音机类同。收音机选电台听声音，频谱仪搜索无线电信号用显示器看谱线。上面的网友用频谱仪接收到的广播信号，每根谱线代表一个电台信号，谱线的高低表示信号强度（Y），谱线在X轴上的落点就是电台信号的频率。所以，通过谱线，我们可以知道信号的频率、功率、调制、相互之间的关联（基波、谐波）、稳定度、杂波.............。所以，一台基本的频谱仪也是一台很好的频率计、毫伏表（微伏表）、功率计...........。频率计具有极高的灵敏度，几个微伏就行（通用频率计可不行！）；作为微伏表，几个微伏的信号也可以准确测试........；如果有跟踪源，就是一台不错的扫频仪，而且性能比通用扫频仪强的多，比方说动态范围、频率宽度等等。频谱仪有很宽的频率范围，一般的通用仪器很难做到。

   一个简单的例子，捣弄收音机中的混频器，利用频谱仪就可以十分简单的了解到混频之后的信号有那些产物，这些产物互相之间的关系....。什么样的电路适合我们就一目了然了.......。

   扫频仪也可以看做是频域测试仪器，不过他不是直接针对信号的，而是利用信号去测量电路与网络的幅度频率特性。

  更加细致和深入的了解，需要去阅读专门的书籍。

  错误之处，敬请赐教！

nelec

能测音频吗

JHXC

采用AD8367AGC放大之后，理论上能够获得平坦的输出，由于成品板的AD8367输出阻抗为200欧姆，需要将输出阻抗降低，在成品板的后面加了一级跟随器，由于跟随器不在电平控制环内，输出电平不是很理想，再做就要将AGC放大器的取样放在输出端。这个实验增加了0-60dB的衰减器，跟踪源的输出电平调节在0dBm左右（223毫伏），由于衰减器为继电器控制，比较耗电，体积稍大一点。

洞洞板不适合安装贴片元件，刀刻了一小块板子，钨钢刻刀很好用，不过容易崩刀，造成刻刀缺口，用金刚砂钢板磨制，可以迅速修复刻刀。搜索网络想找到适合贴片元件的试验板，好不容易找到一家，稍后买几块来试验。还是制作PCB板好。

JHXC

longshort 发表于 2022-2-22 17:39
这个可以有，绝对需要。

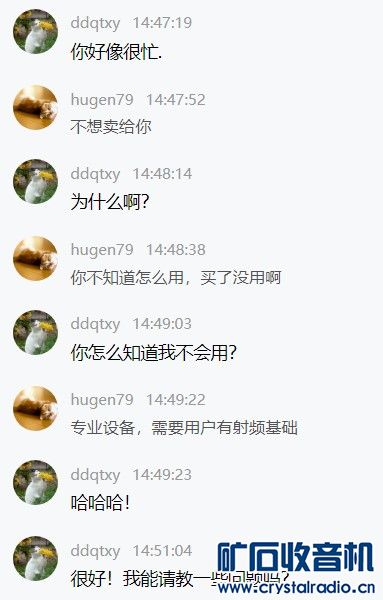

我买了刚刚一个月，在与卖家聊天时，卖家居然不愿卖给我，问原因，还是一年多前买NanoVNA-F分析仪与卖家接触过，产生了一点小误会，因为我在购买这类玩意时总喜欢仔细咨询。

春节之后拿出来试验、与电脑连接时遇到了瓶颈，与卖家联系很快就解决。这几天拿出来玩，感觉不错！价格便宜，不到三百元；体积很小，比一包香烟还薄；参数并不低，比那些低端几千元的产品要好的多，比那些充斥淘宝的业余级别的手持频谱仪要更强；那个网站给出的资料十分详细，这点令人敬佩！

wangqibiao

这机器指标还不错,再搭配一台白噪声发生器,就是扫频仪了.矿友必备.

longshort

这个可以有，绝对需要。

JHXC

nelec 发表于 2022-2-22 17:26
能测音频吗

这个还不行，音频频谱分析要求更高，需要更窄的中频，因为是扫频测试，所以需要更稳的扫频VCO，这个最窄中频为2.6KHZ，最低测试频率为100KHZ。

JHXC

虾米 发表于 2022-2-22 16:15
能做个DIY收音机中，详细的使用方法就好了

在DIY收音机中收音机中，用来测试本振信号的幅值、频率、谐波含量、稳定性；用来逐级测试电路各点的信号幅值、频率，前后级比较之后就能了解增益或者是衰减；推而广之，凡是有信号的地方都用得着！用天线，就可以了解仪器所在地的电磁环境。广播信号、无线路由器信号、蓝牙信号、对讲机信号，玩具无线遥控器信号..不知名的电磁干扰信号等等。

操作使用的关键是明白和理解仪器和测试的有关术语、参数的意义，这个就要去读一些与仪器及其测试有关的书。

虾米

能做个DIY收音机中，详细的使用方法就好了

JHXC

尚书郎 发表于 2022-2-22 14:26
比如测本振起振没有。扫频调试中频曲线，来个实际测试图就好了。价格不贵，应该性能完胜示波器了。厂家营销 ...

频谱仪是频域测试仪器、示波器是时域测试仪器、虽然两者测试的结果可以互译，但是两种仪器是不同的，通常的使用两者不能替代。

扫频仪是频率测试仪器，似乎与频谱仪类似，但是前者针对的是频率响应，后者针对的是信号本身。扫频仪测试的是外电路的滤波器，频谱仪测试的是自身的滤波器........。

探测振荡信号非常方便，能从微伏开始显示，信号超过仪器的极限就要用衰减器，否则会烧坏频谱仪！测试时同时显示振荡信号的频率值，振荡信号的频谱纯度、稳定性等。

不同的仪器，要因材施用。

尚书郎

频谱仪在收音机里怎么使用？

JHXC

尚书郎 发表于 2022-2-22 13:10
频谱仪在收音机里怎么使用？

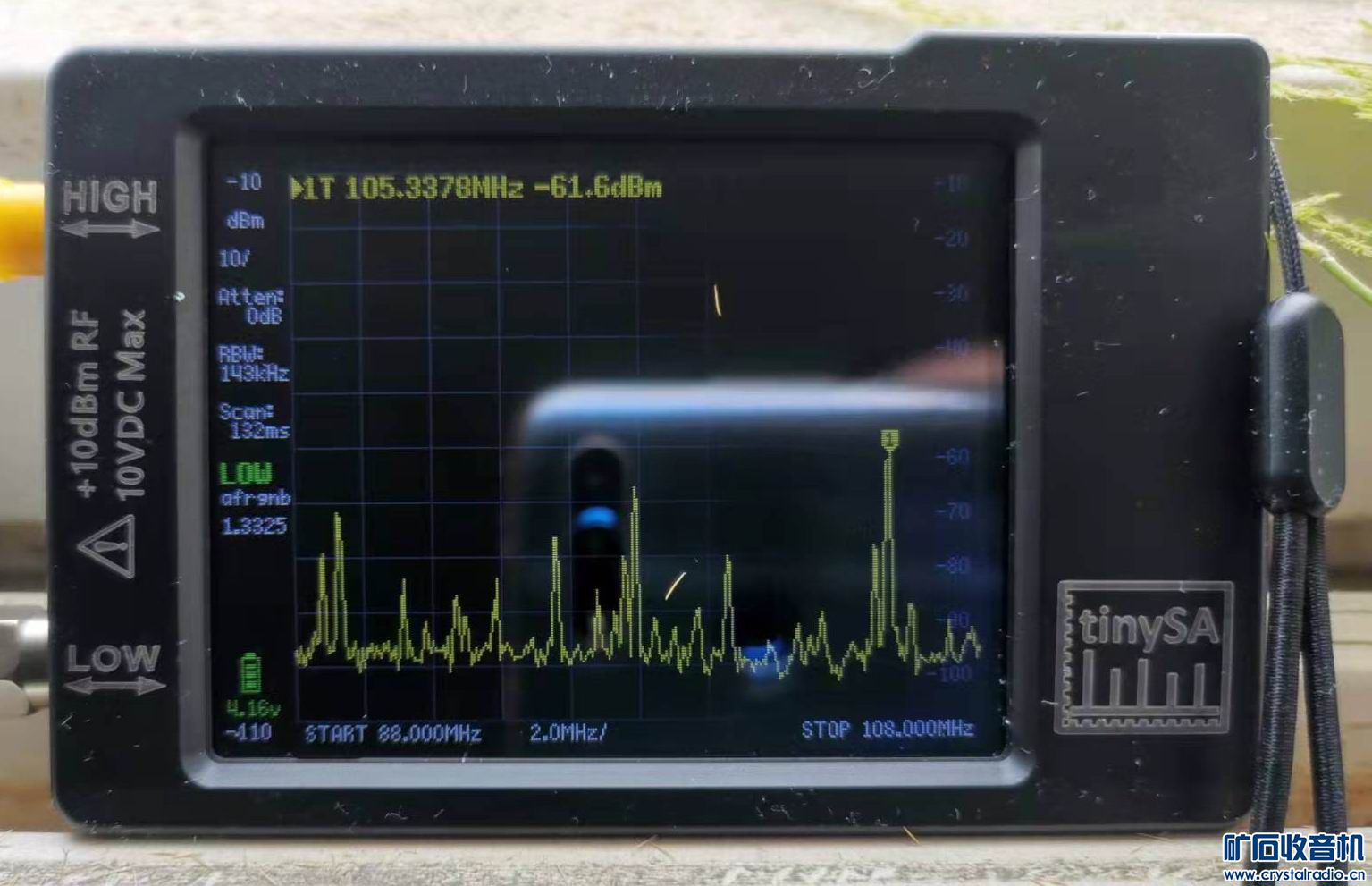

这是刚才在窗台前测试的FM波段88-108MHZ信号频谱。

这款小仪器，除了1G带宽的频谱仪功能，还具有1G带宽的信号发生器功能。

信号发生器功能用来测试收音机；频谱仪功能用来测试收音机高中频电路的振荡器信号电平、频率值、增益和衰减........，

岳耳

频谱仪相当于一台高精度收音机。

JHXC

岳耳 发表于 2022-2-22 13:30
频谱仪相当于一台高精度收音机。

的确，频谱仪相当于一台高精度的收音机，但是远比收音机功能多和强大！可以监测信号、分析信号、产生信号...........。业内称之为射频万用表。

频谱仪当属无线电技术中的高端仪器，因为电路复杂、要求高、价格也不低，稍好一点的就是上万乃至十几万！普通爱好者难得去购买。即使是二手频谱仪，也是几千上万！

这台小玩意，我先是在网上看到他的资料，而后买了一台，经过实验，感觉很不错！主要的参数居然比国内大量生产的低端频谱仪高。

1.小巧，比一包香烟还要小；

2.功能多，具有频谱仪和信号发生器两种功能；

3.扫速自适应，（扫频测试，比方说扫频仪和频谱仪，针对不同的中频带宽，传统的仪器就要通过机械开关来切换不同的扫速，）

4.中频带宽，可手动选择分辨率为 3、10、30、100、300、600kHz 的滤波器。自动选择 57 种分辨率滤镜之一。这一点尤为重要，那些国内大量仿制的低端仪器根本做不到；..........，相应的网站有详细介绍（虽然是业余制作，制作者的敬业精神我们望尘莫及！！）

.................

我浏览过好几种类似的业余制品，他们的性能指标比这款低许多，而价格比这款高的多。

尚书郎

比如测本振起振没有。扫频调试中频曲线，来个实际测试图就好了。价格不贵，应该性能完胜示波器了。厂家营销经常忘了我们这些水平不高的人。淘宝产品几乎没有实际应用场合。范例。就好比卖衣服的，如果再上个模特就更吸引人啦。

longshort

nelec 发表于 2022-2-22 17:26
能测音频吗

测音频的可以找优利德的UTG962或UTG932，输出频率在1uHz~60MHz（或30MHz）之间，再配合一台数字示波器就行。
