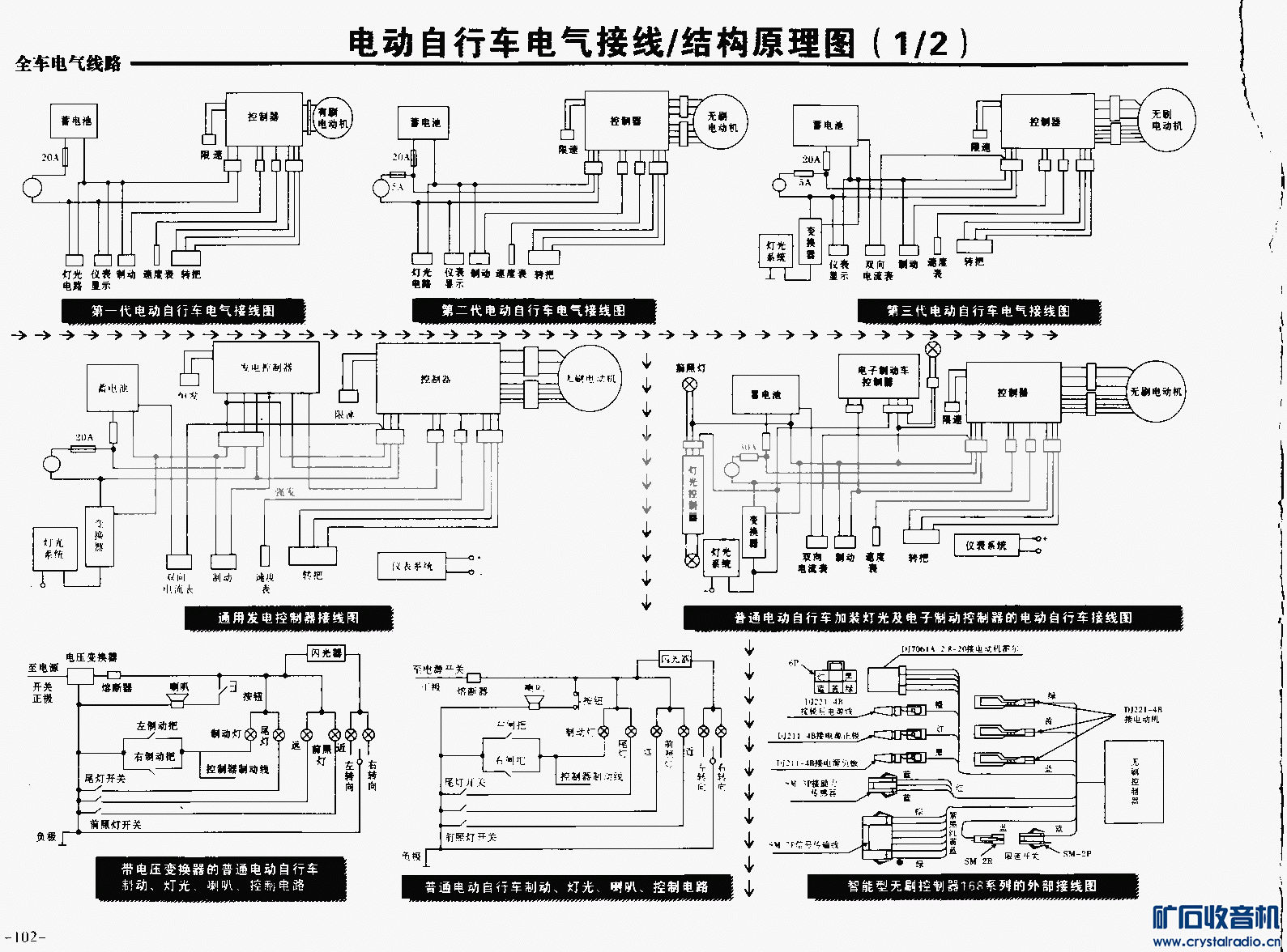

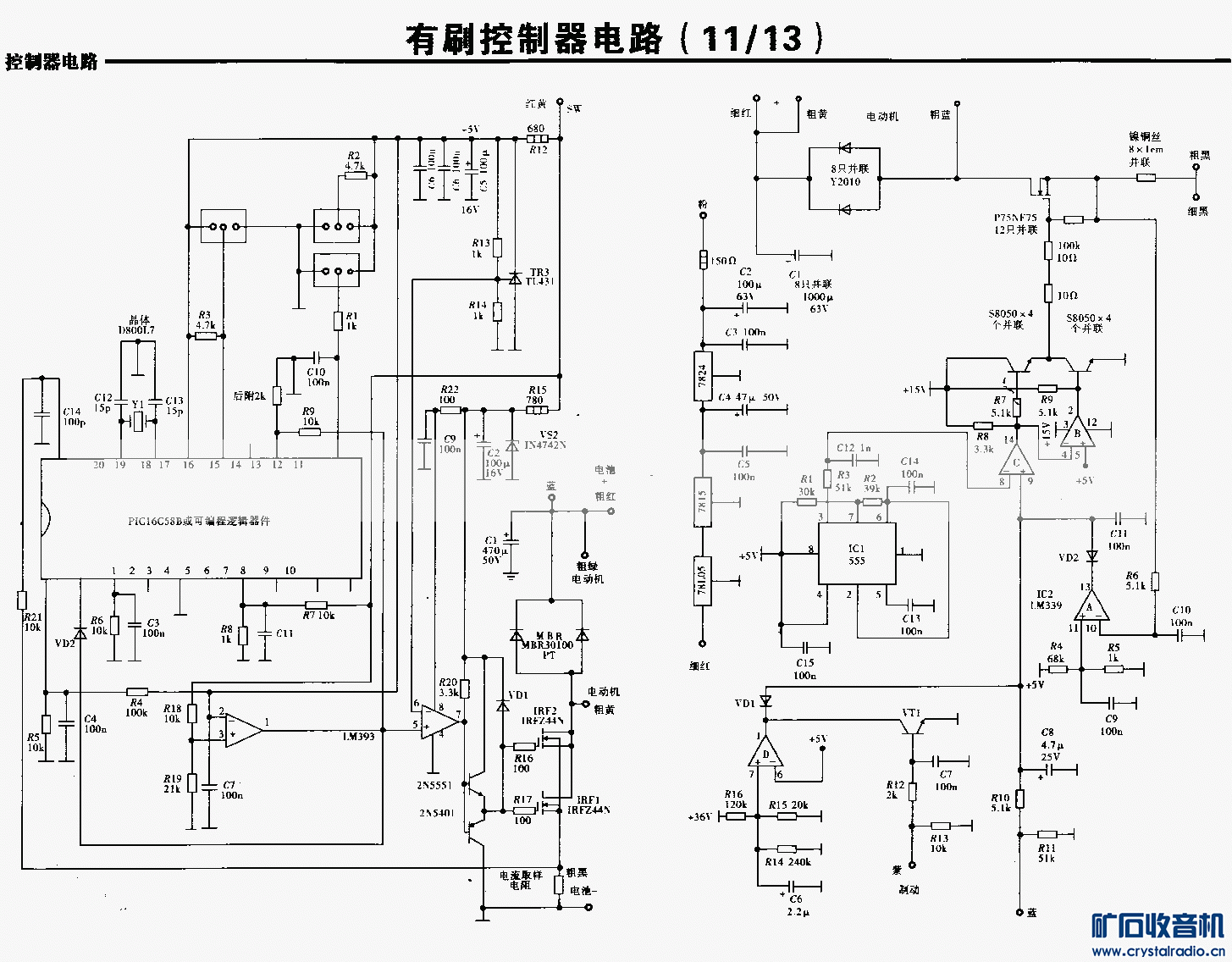

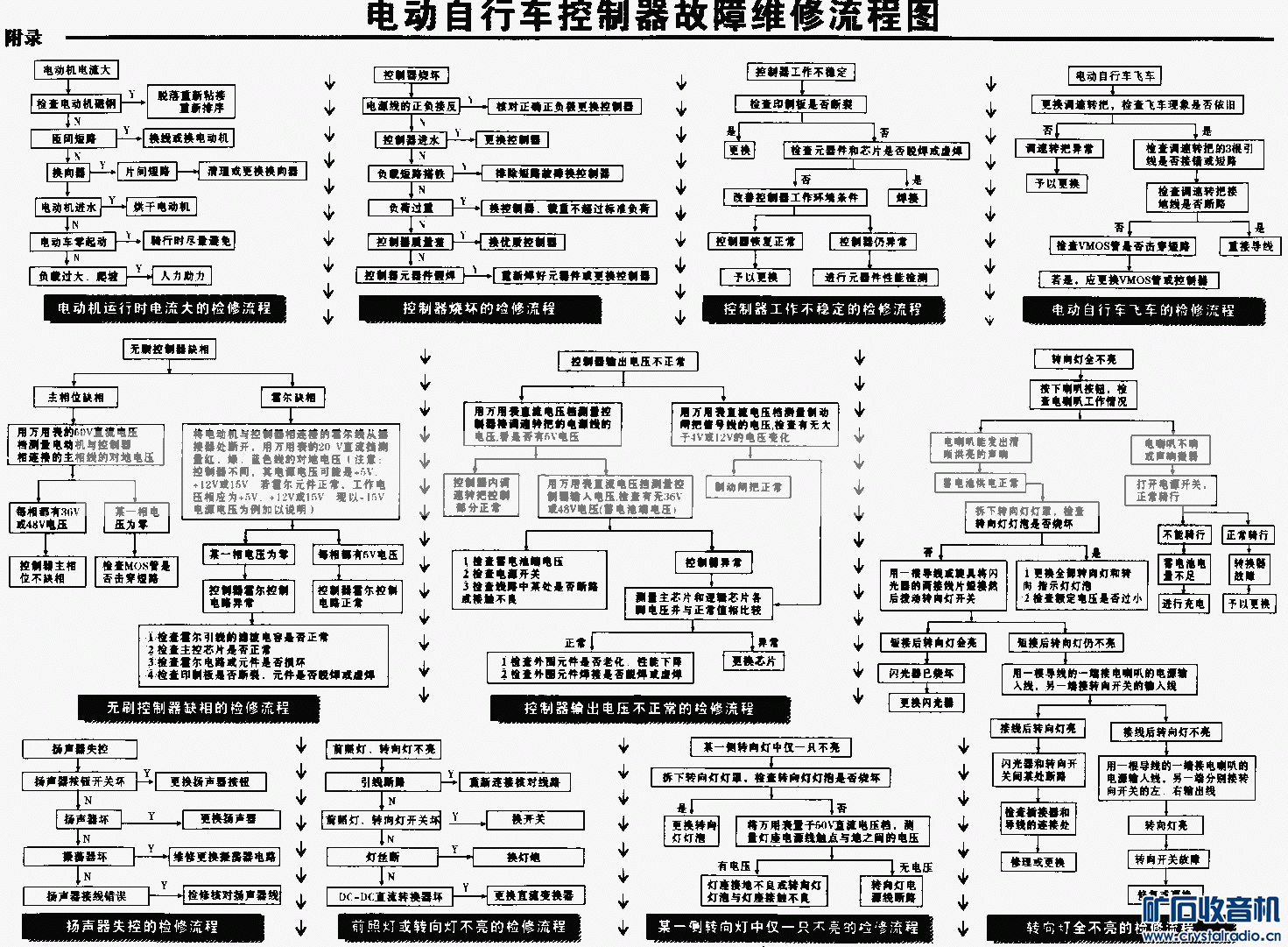

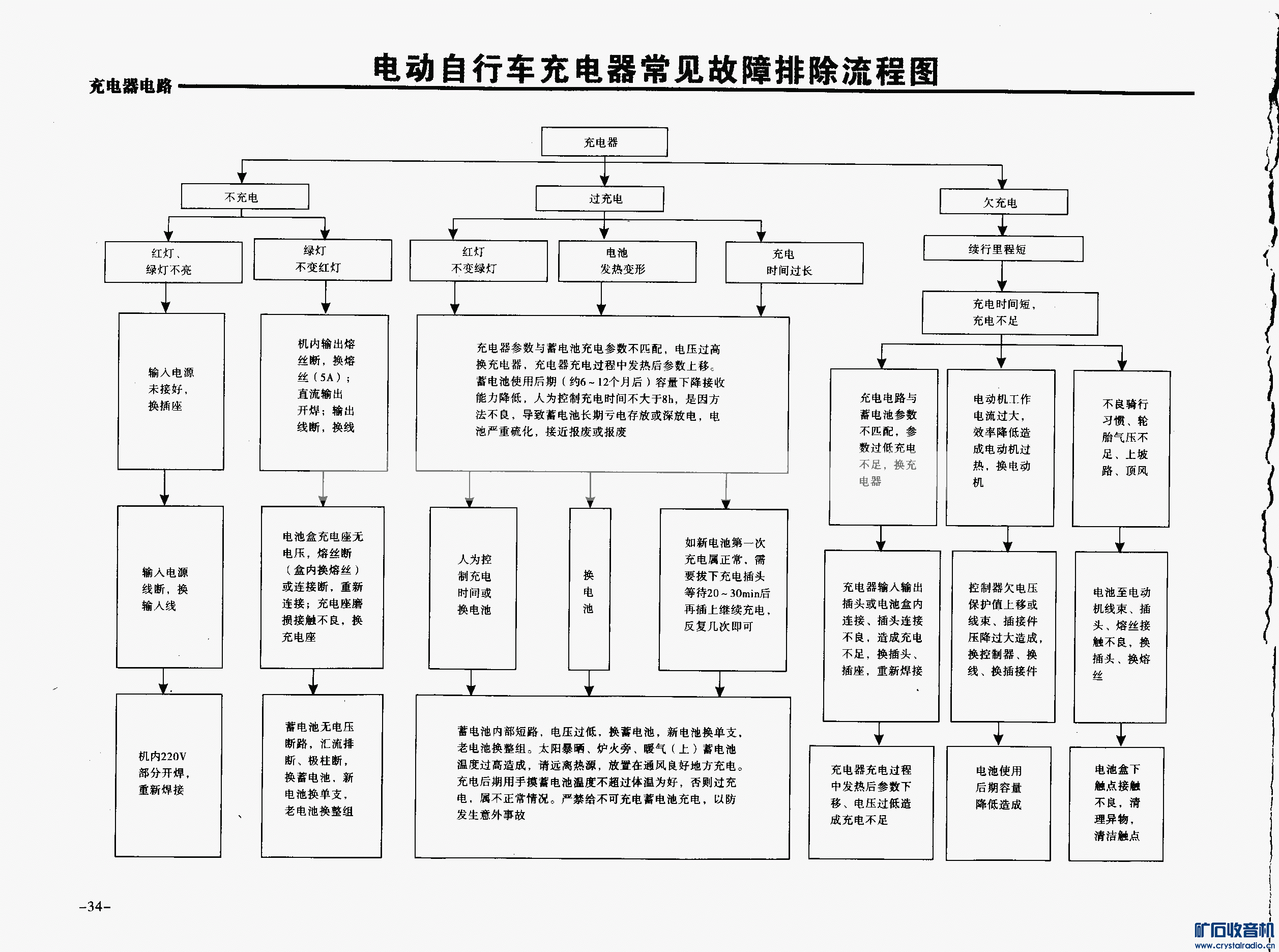

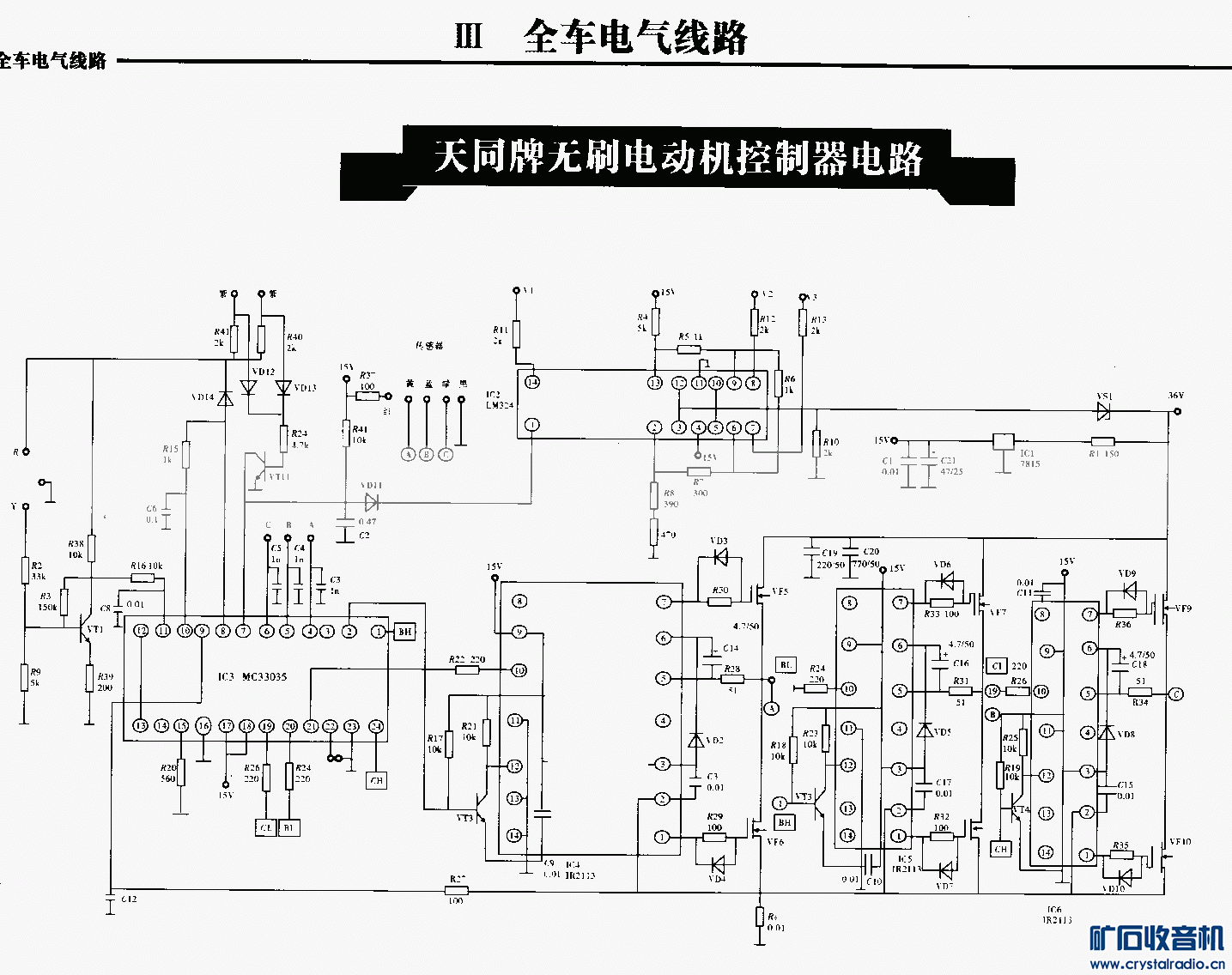

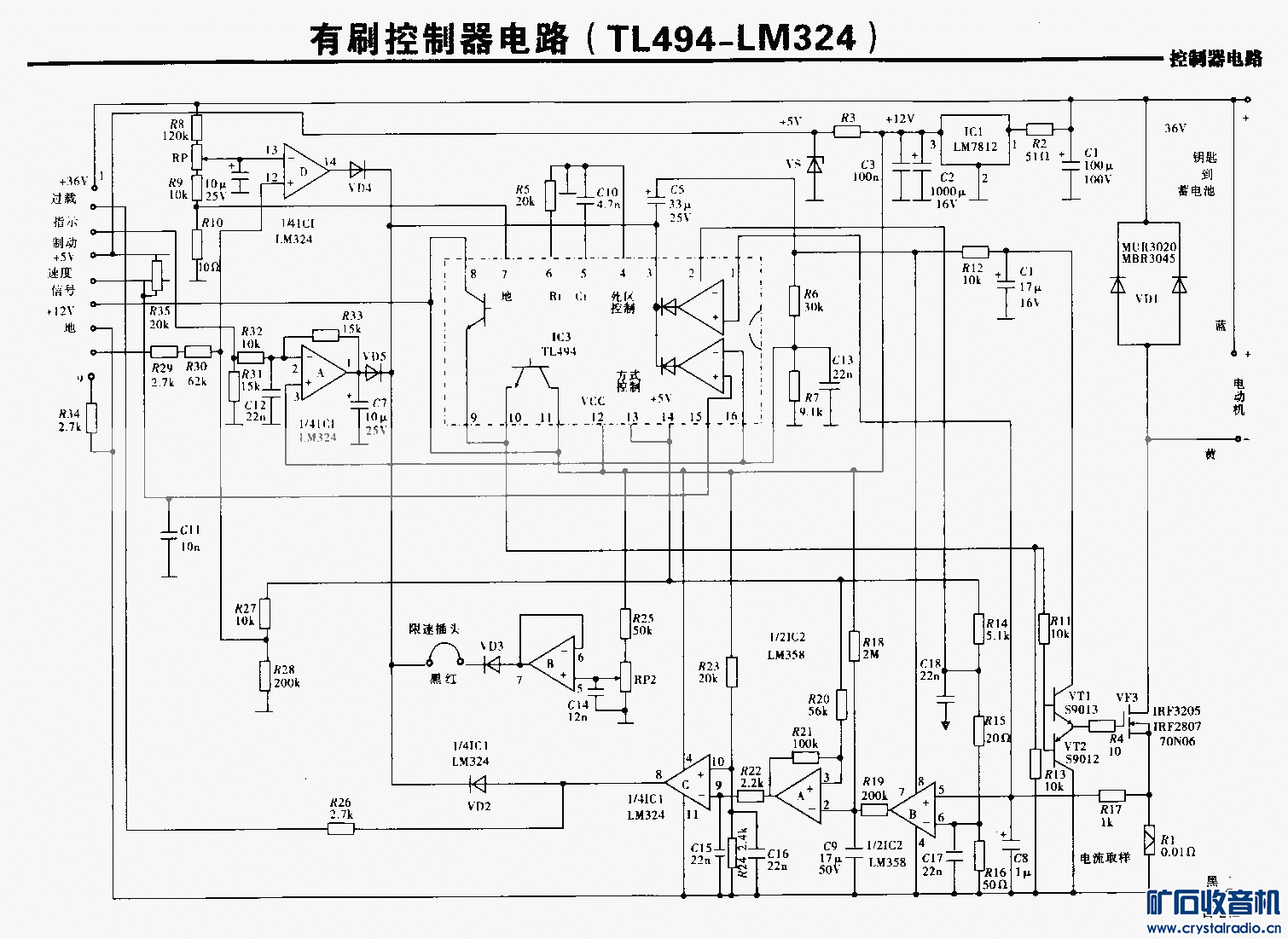

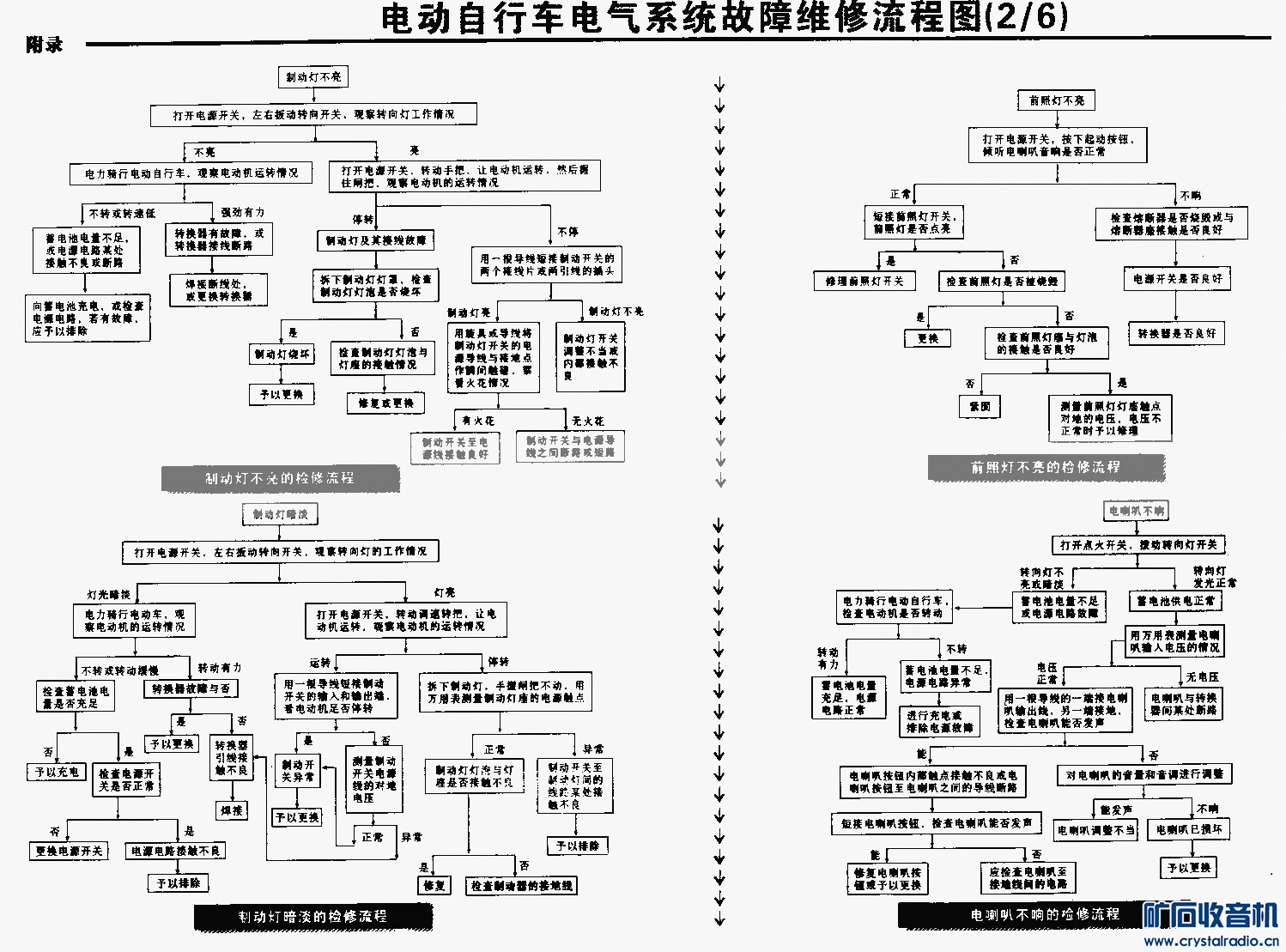

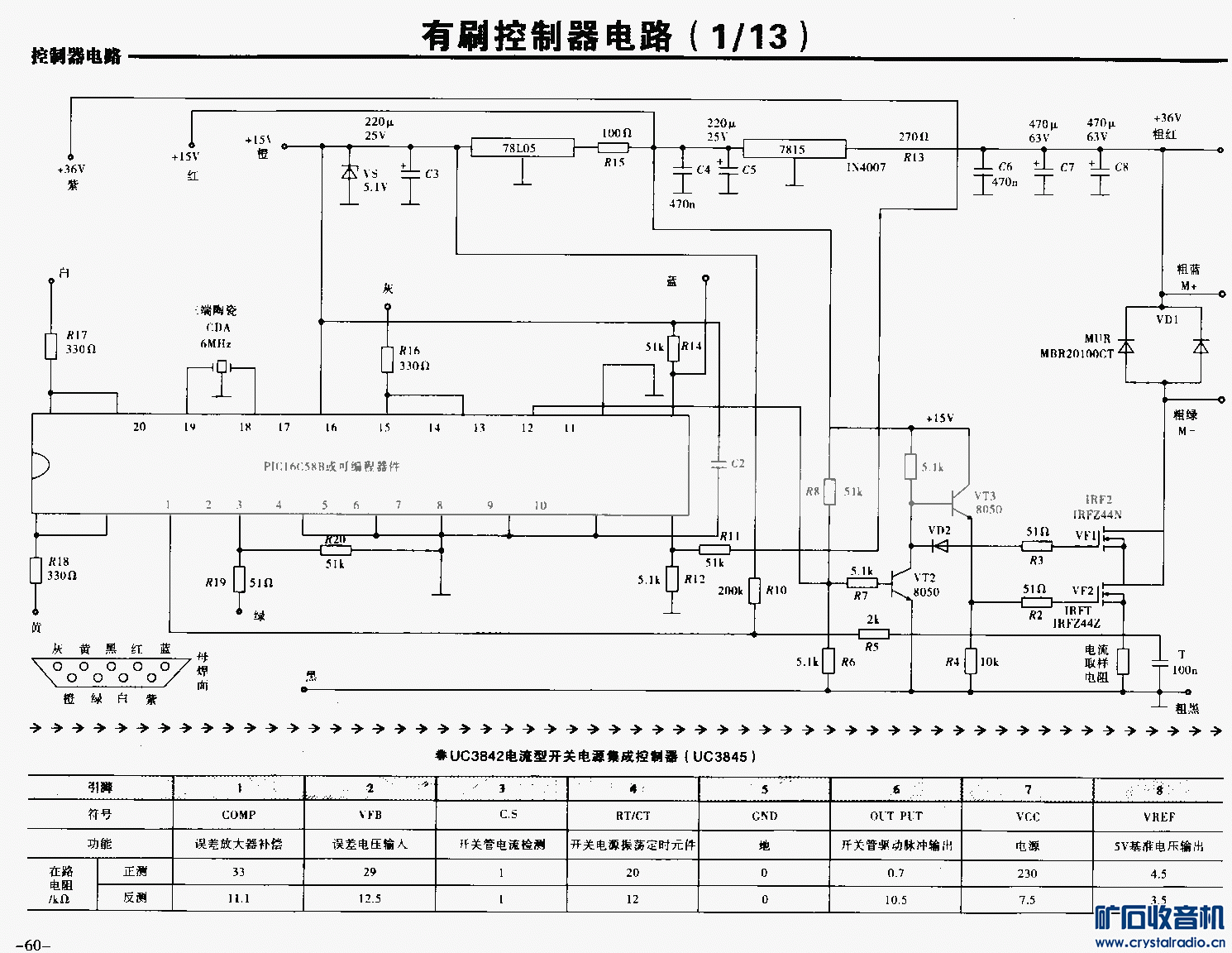

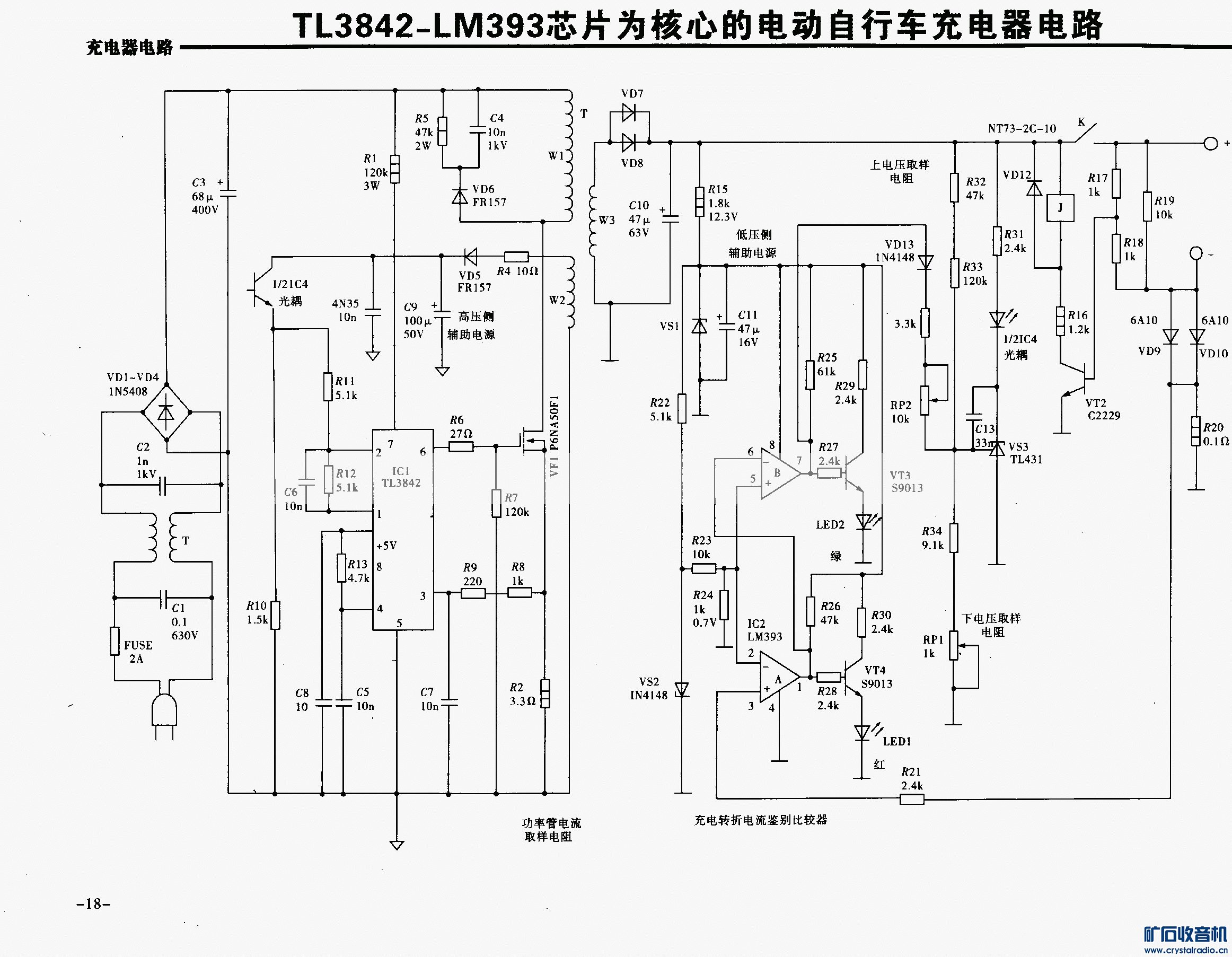

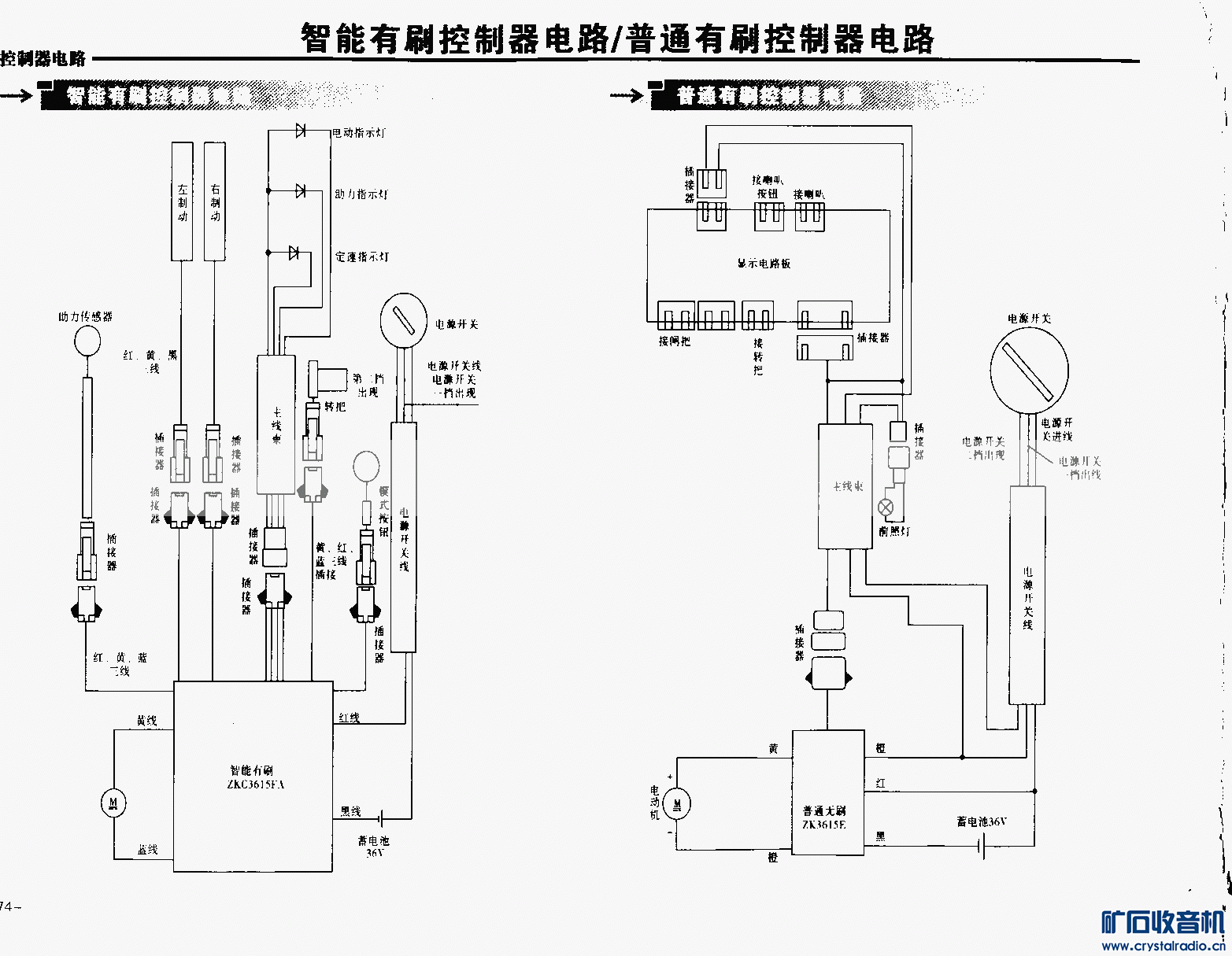

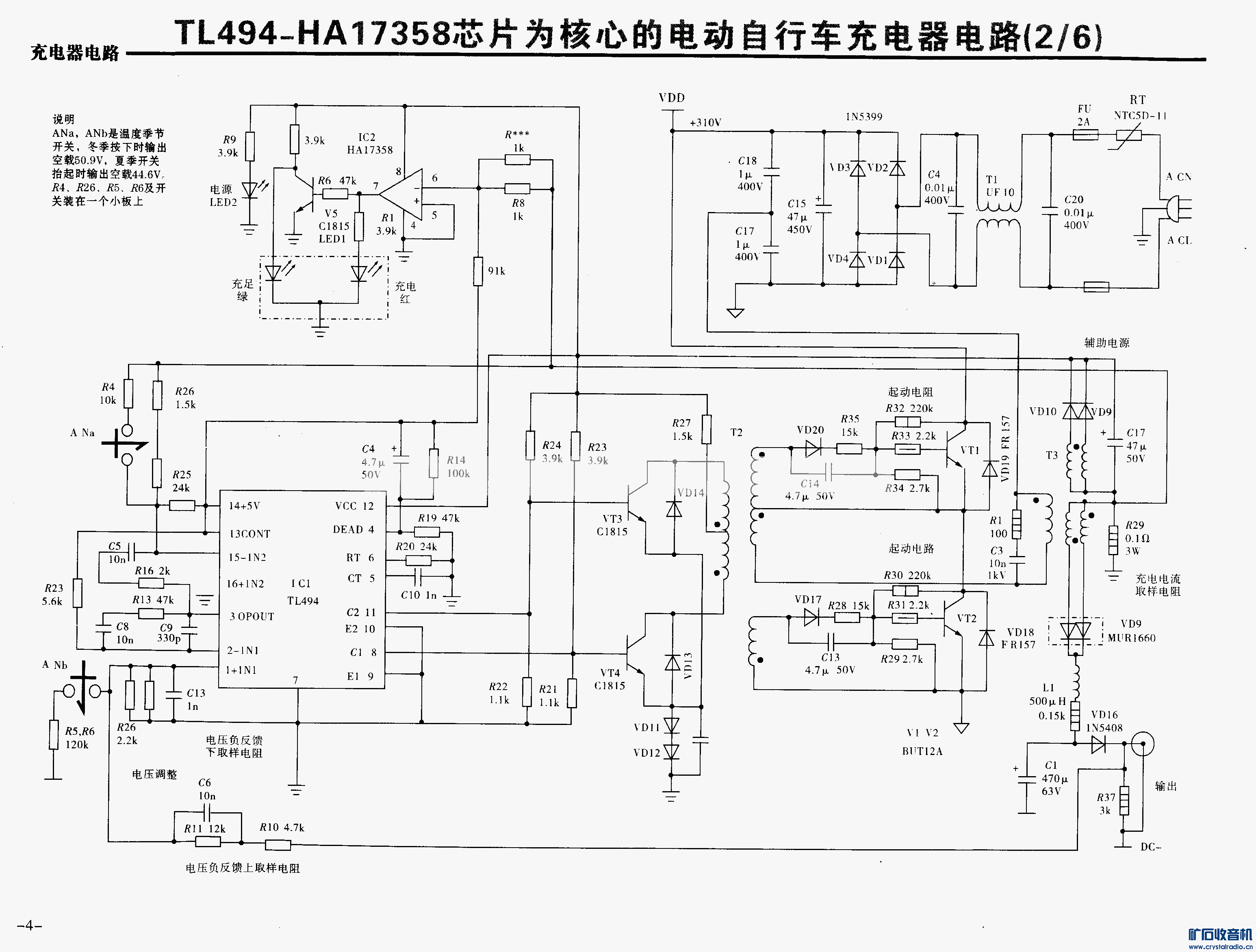

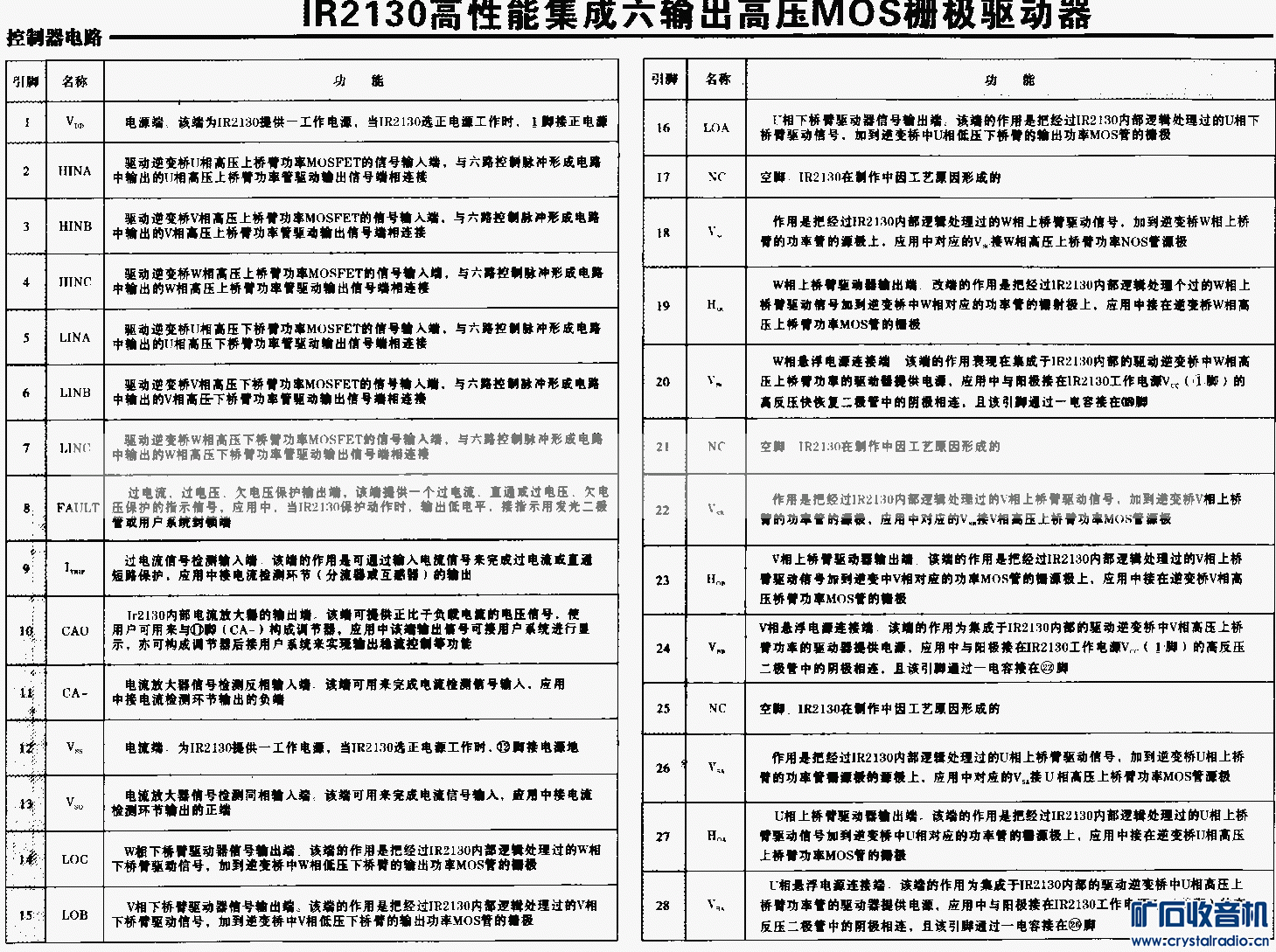

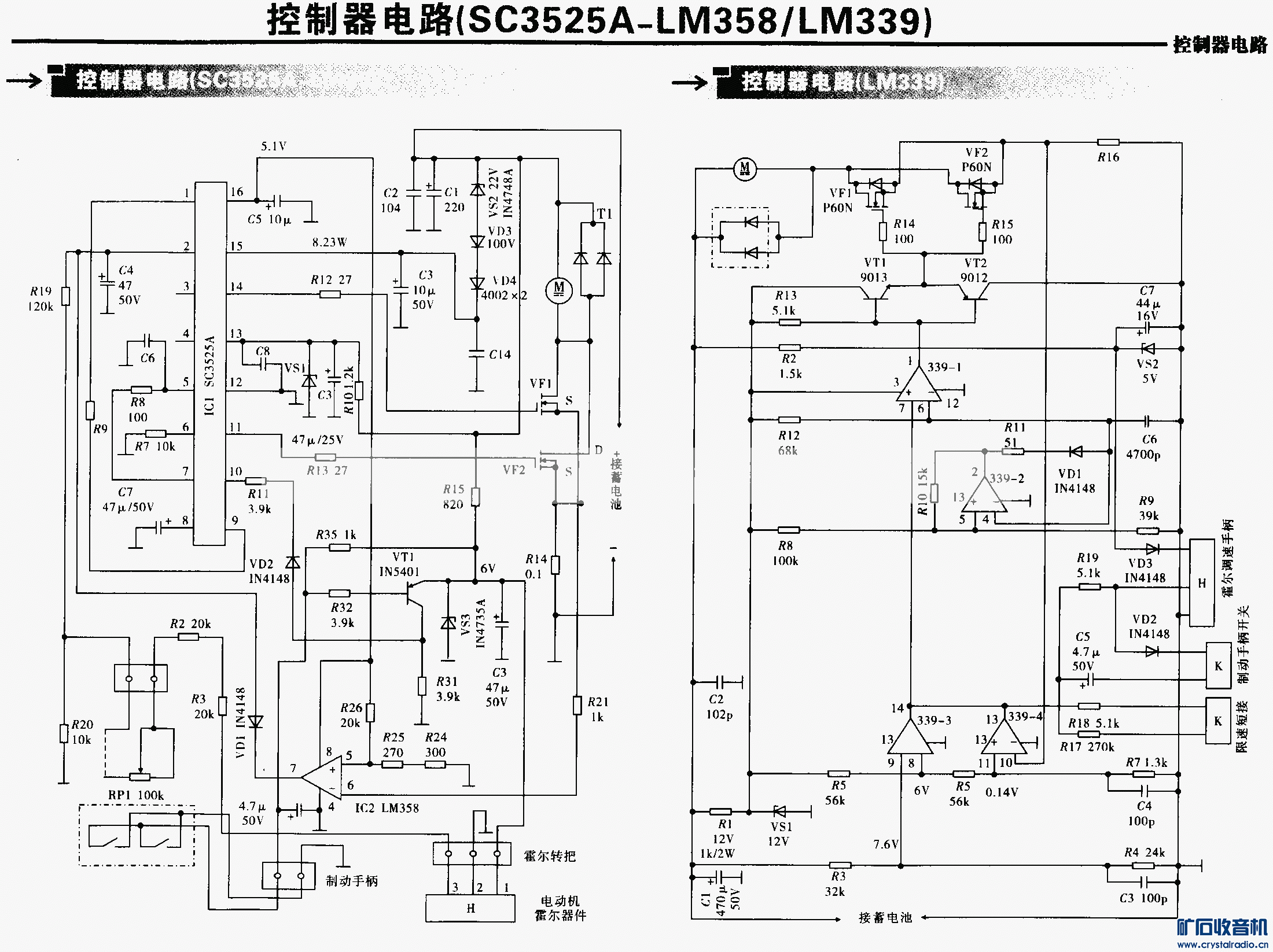

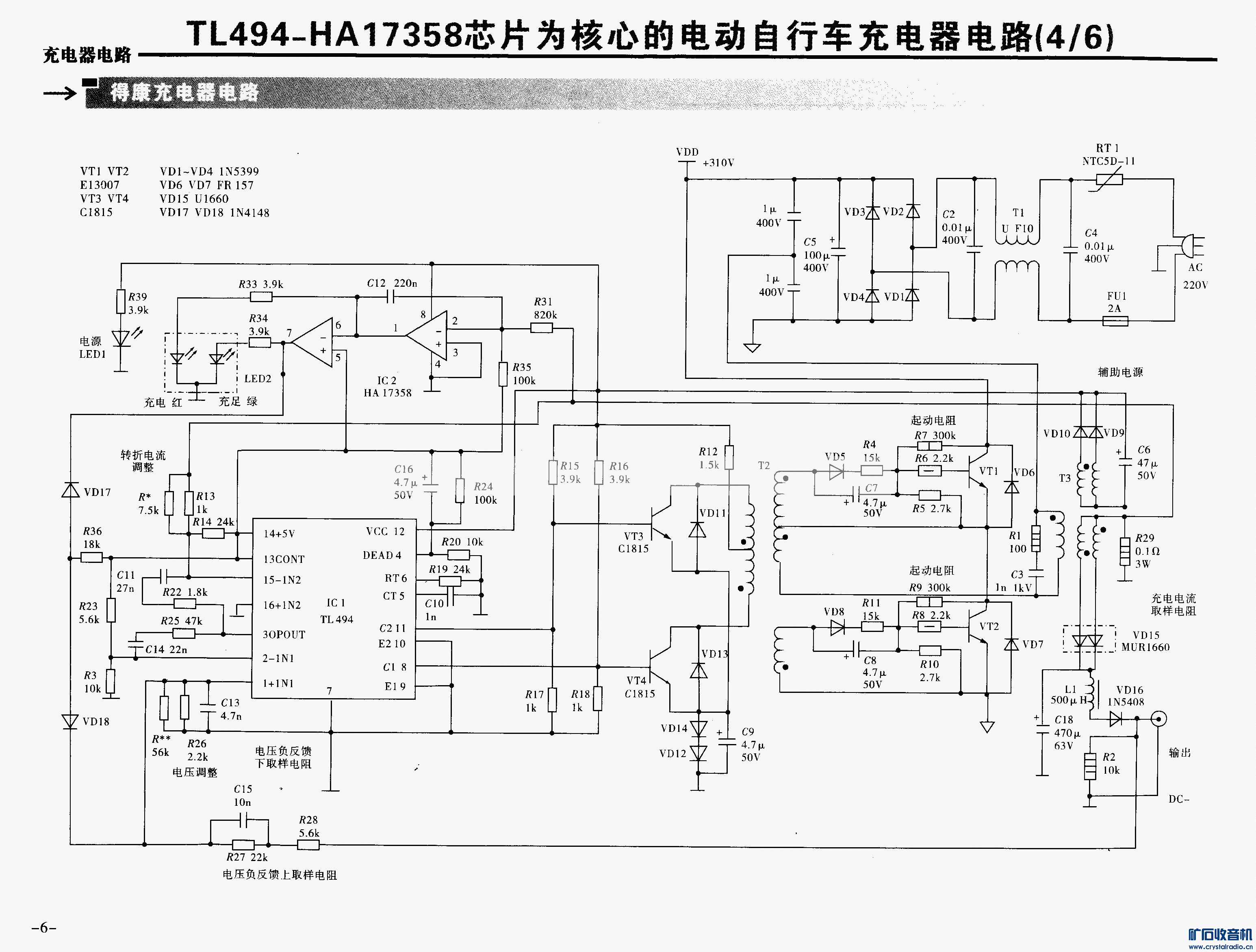

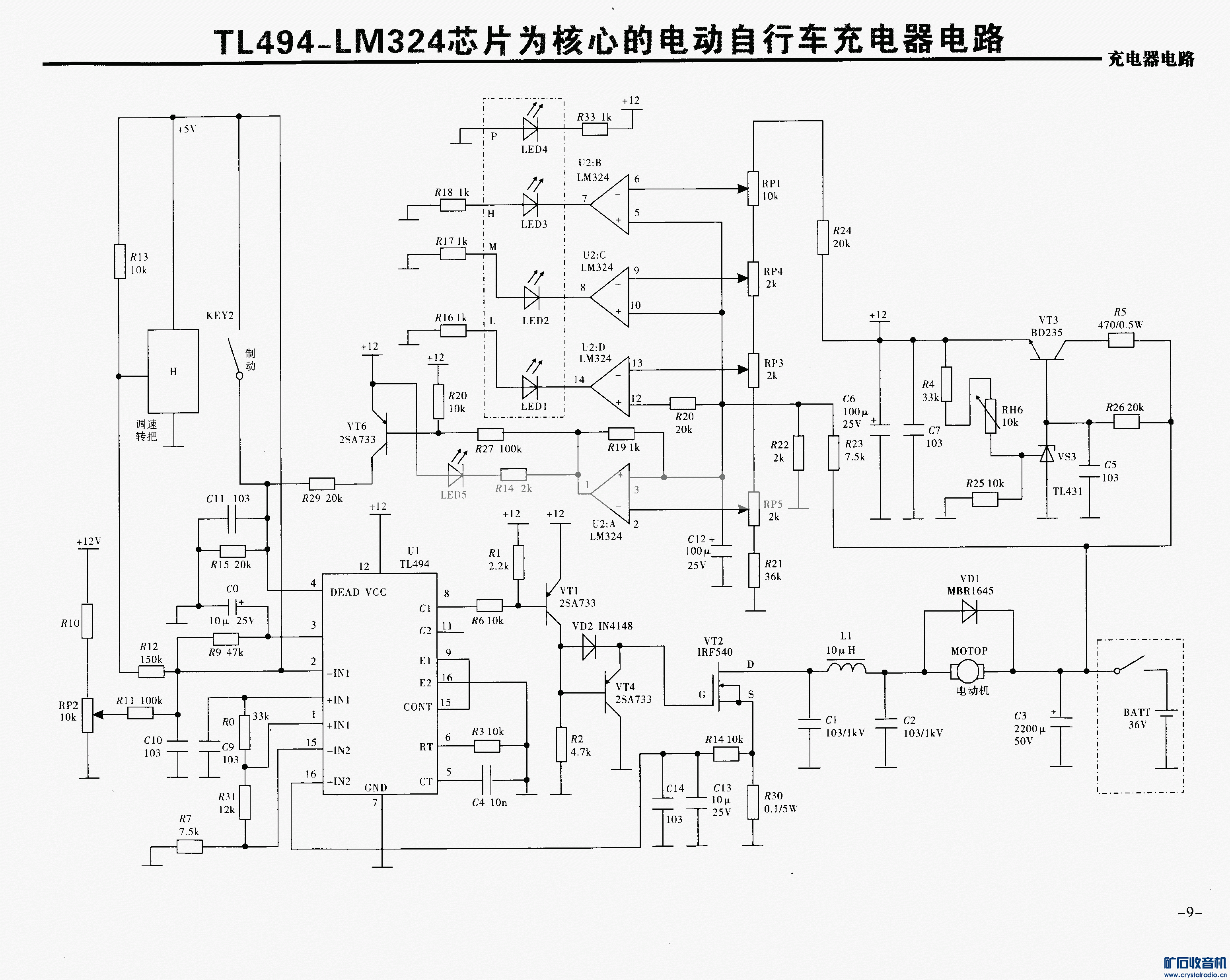

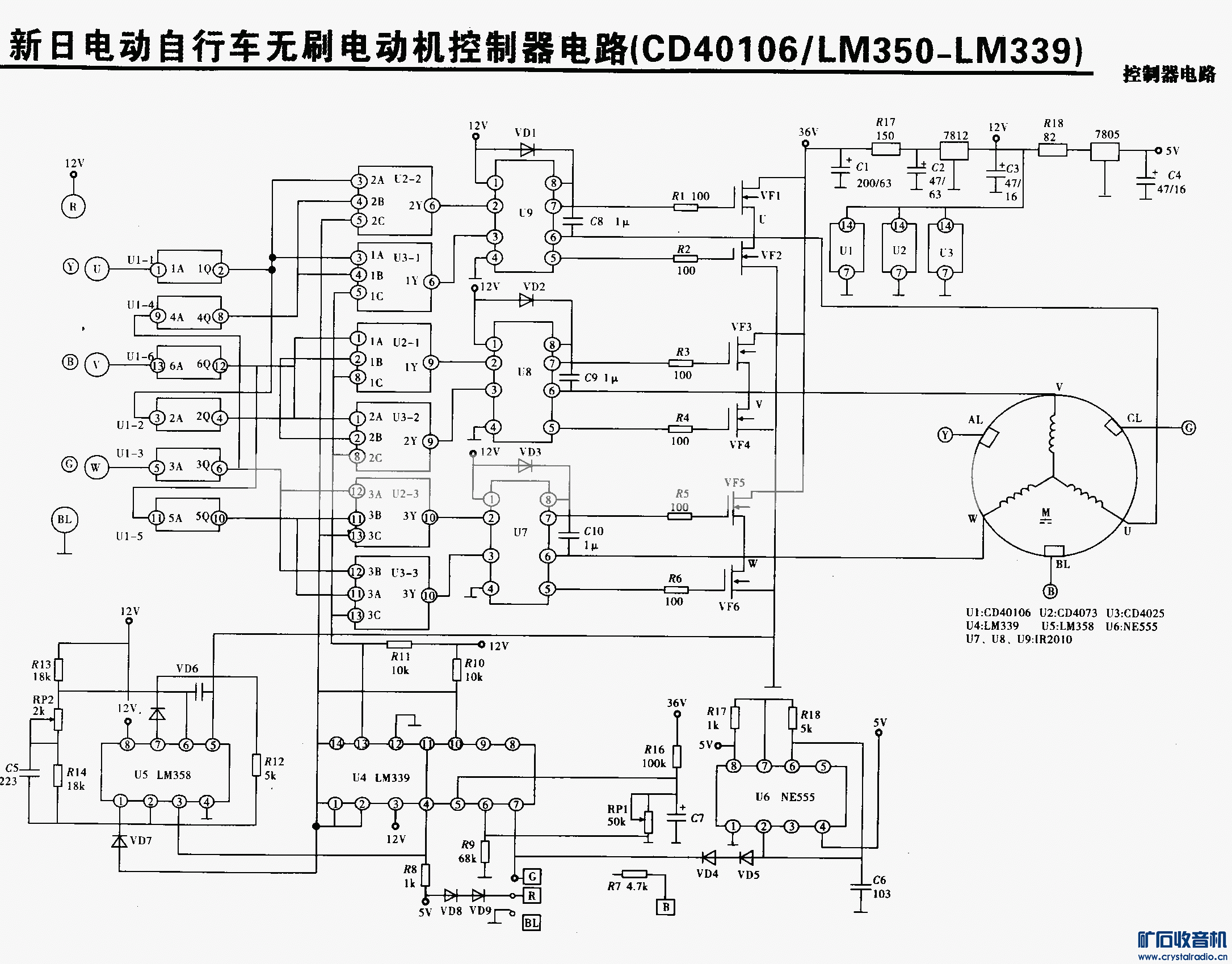

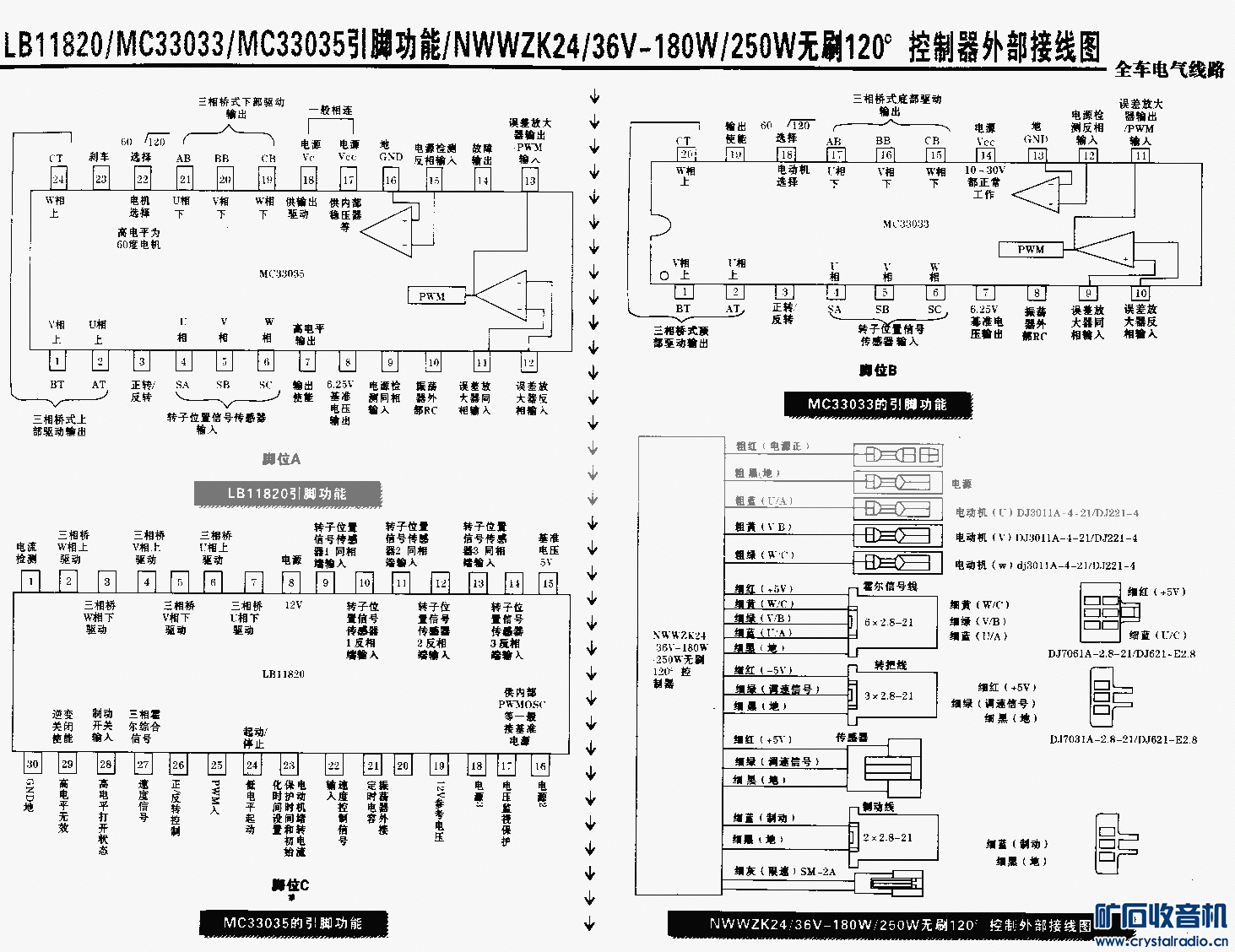

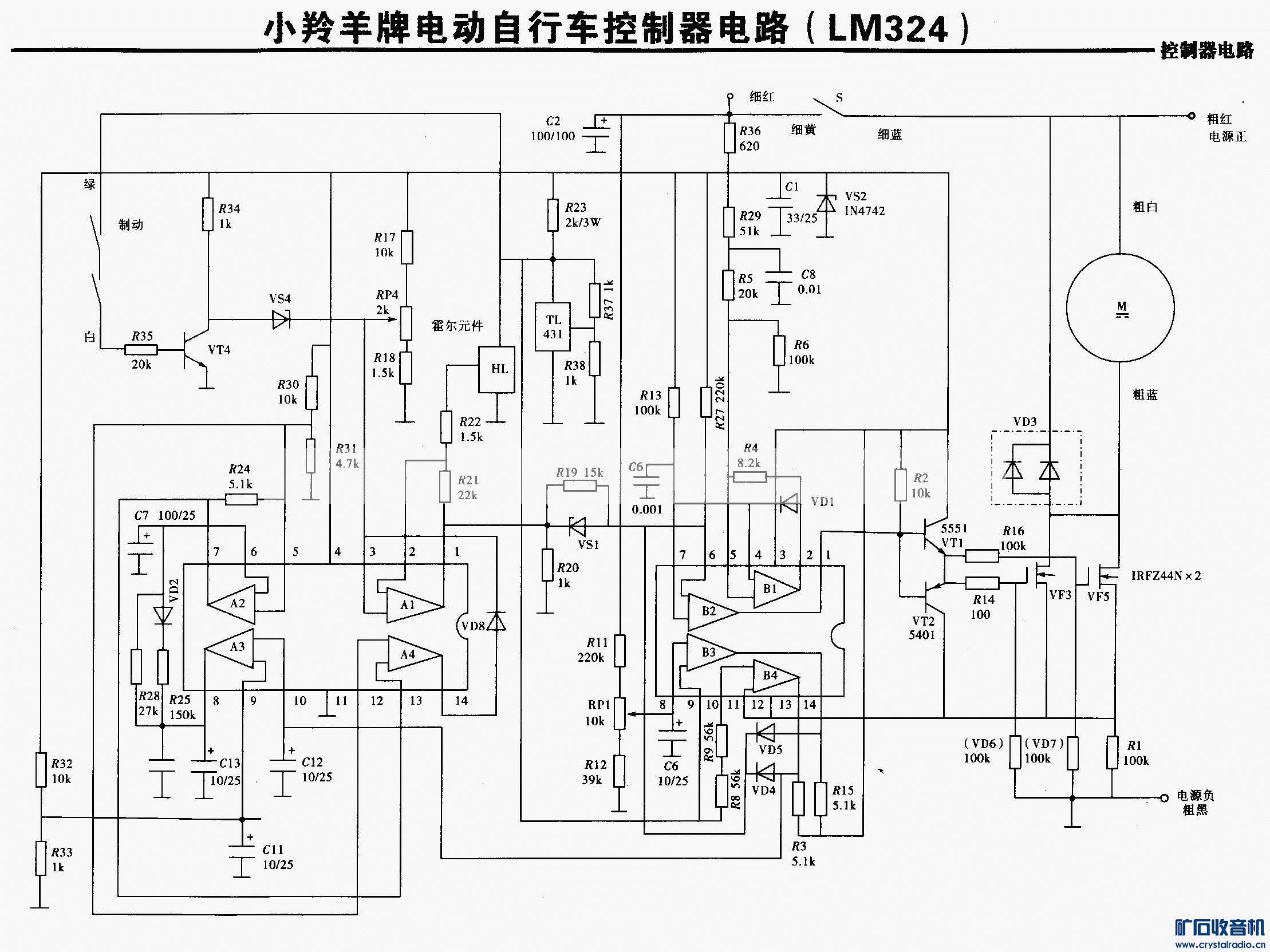

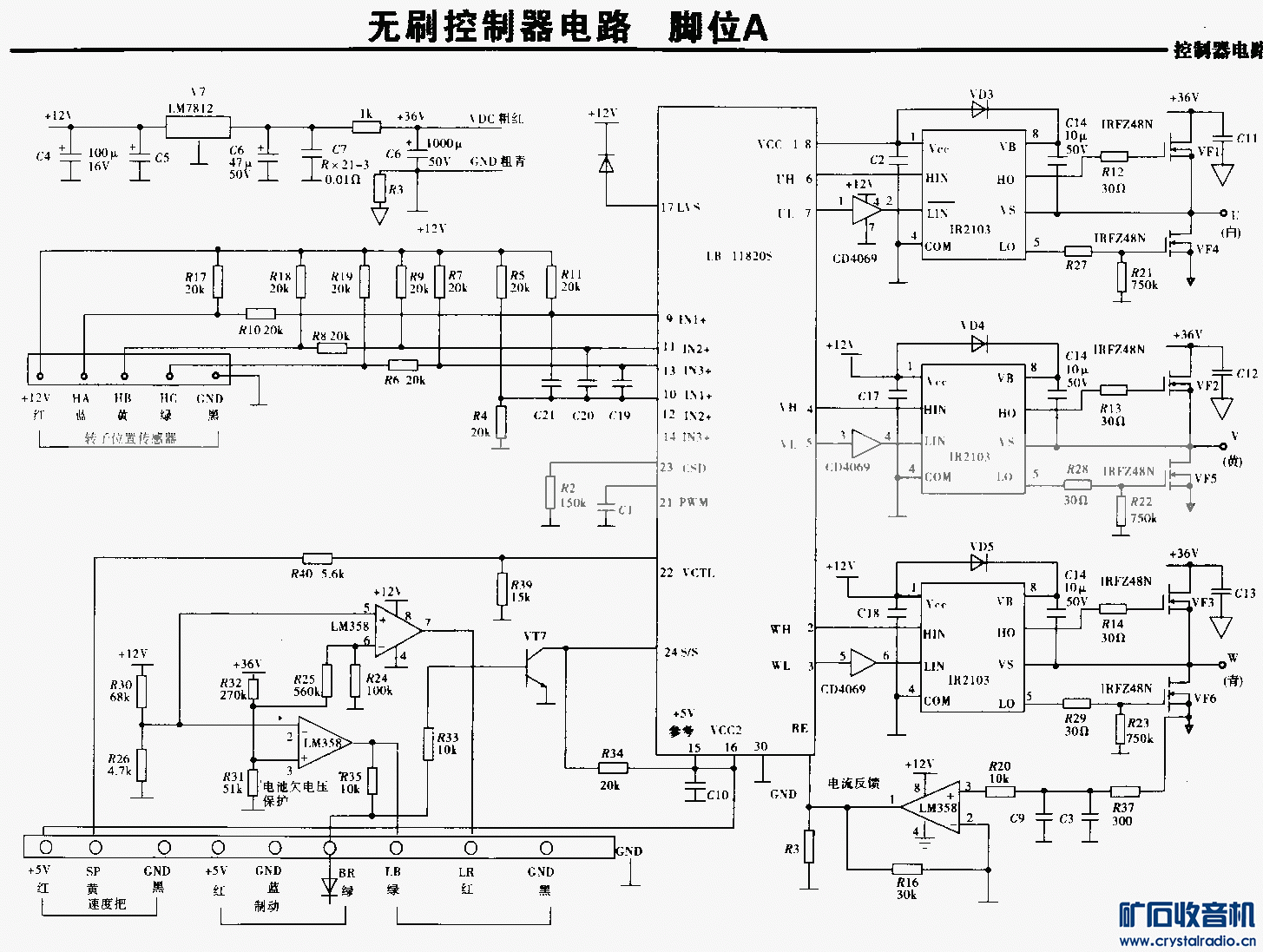

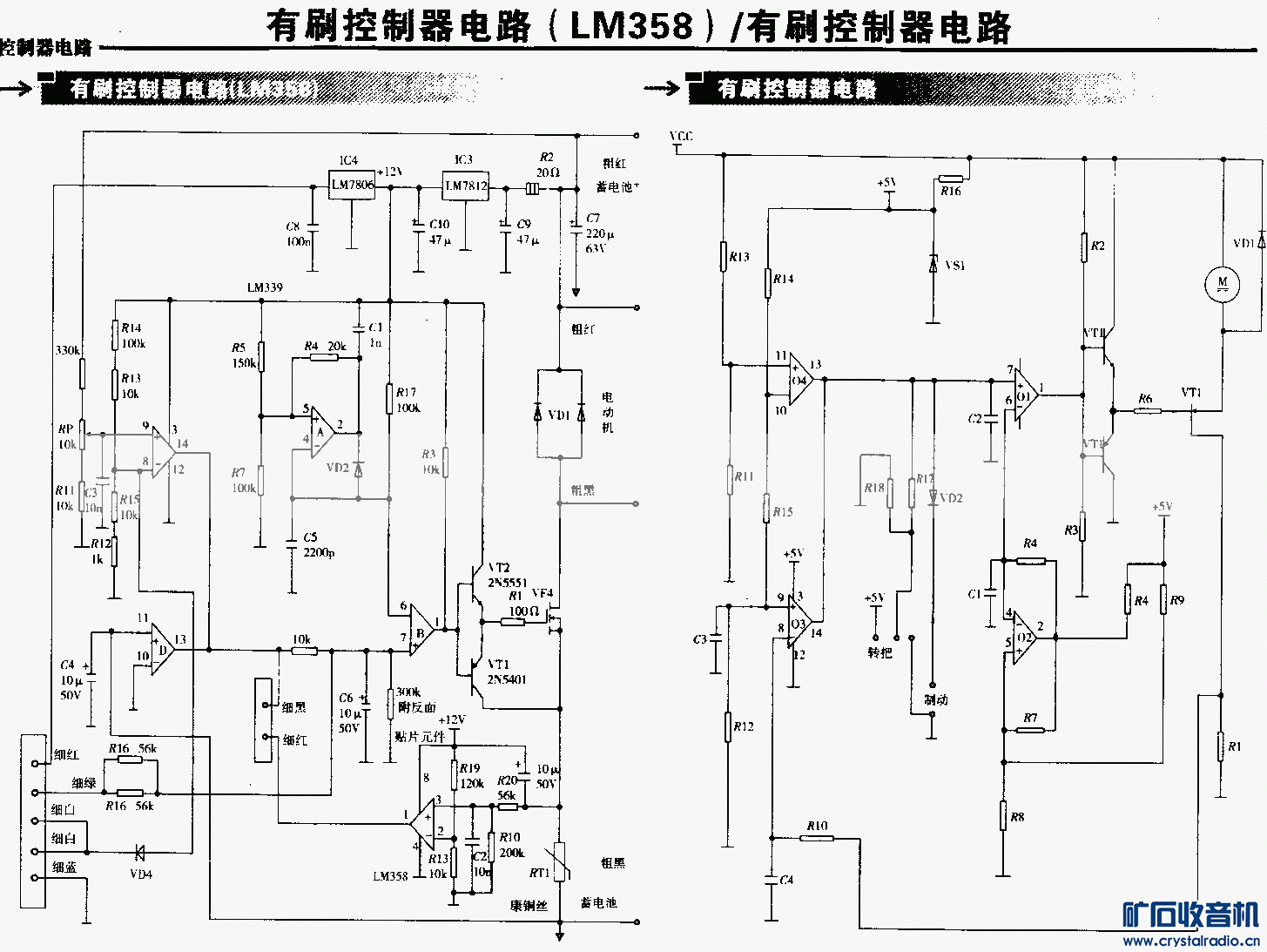

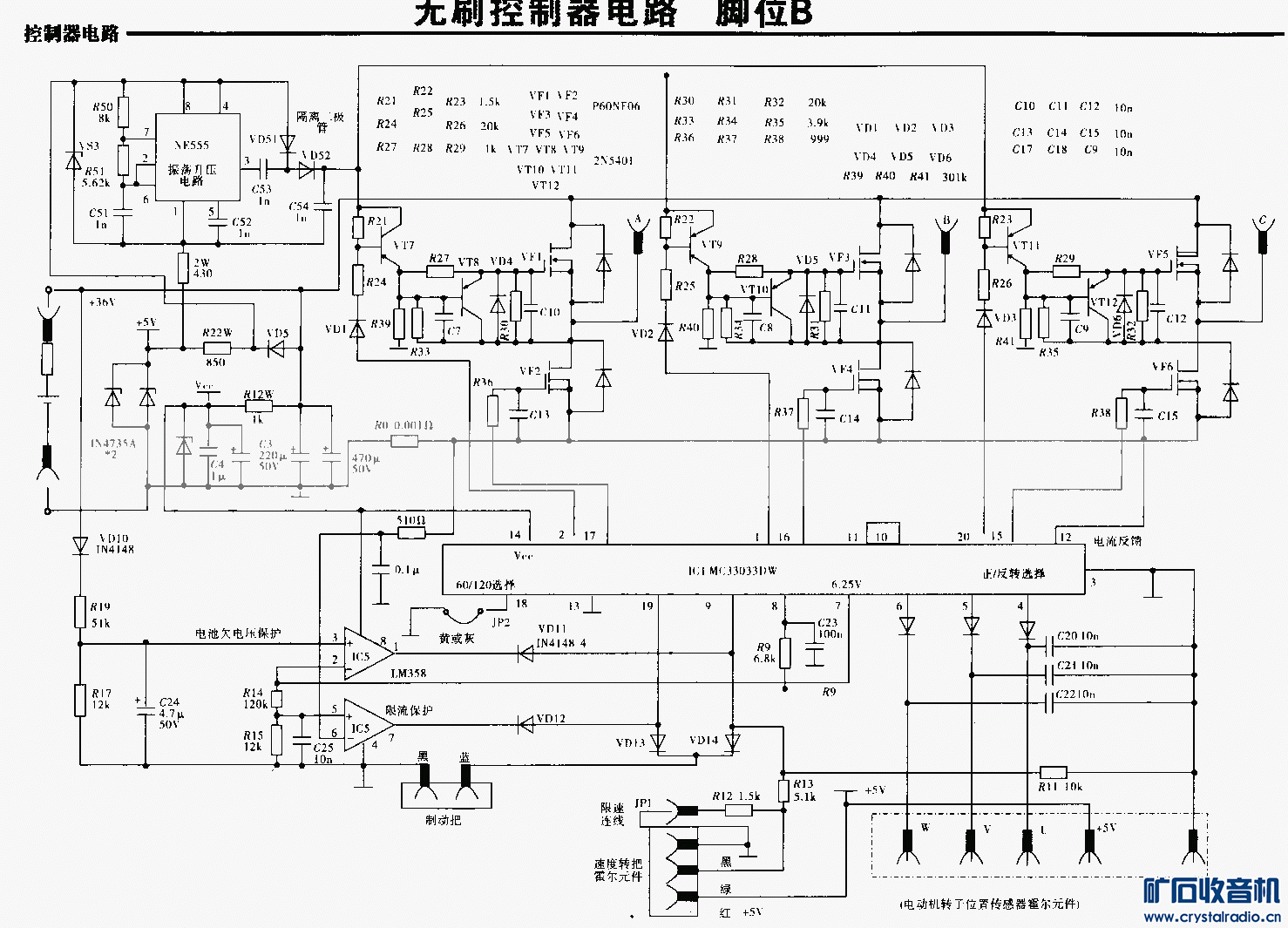

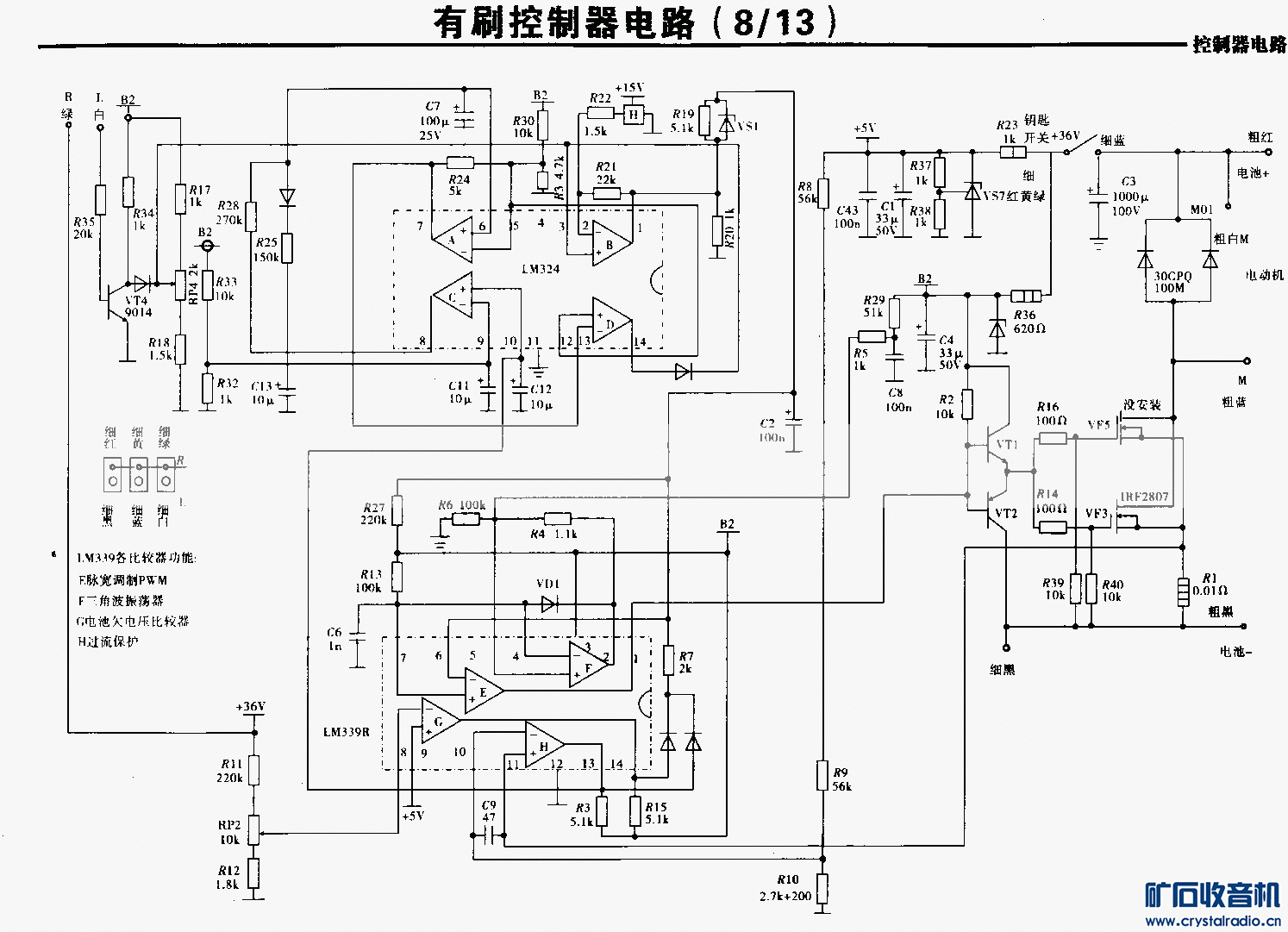

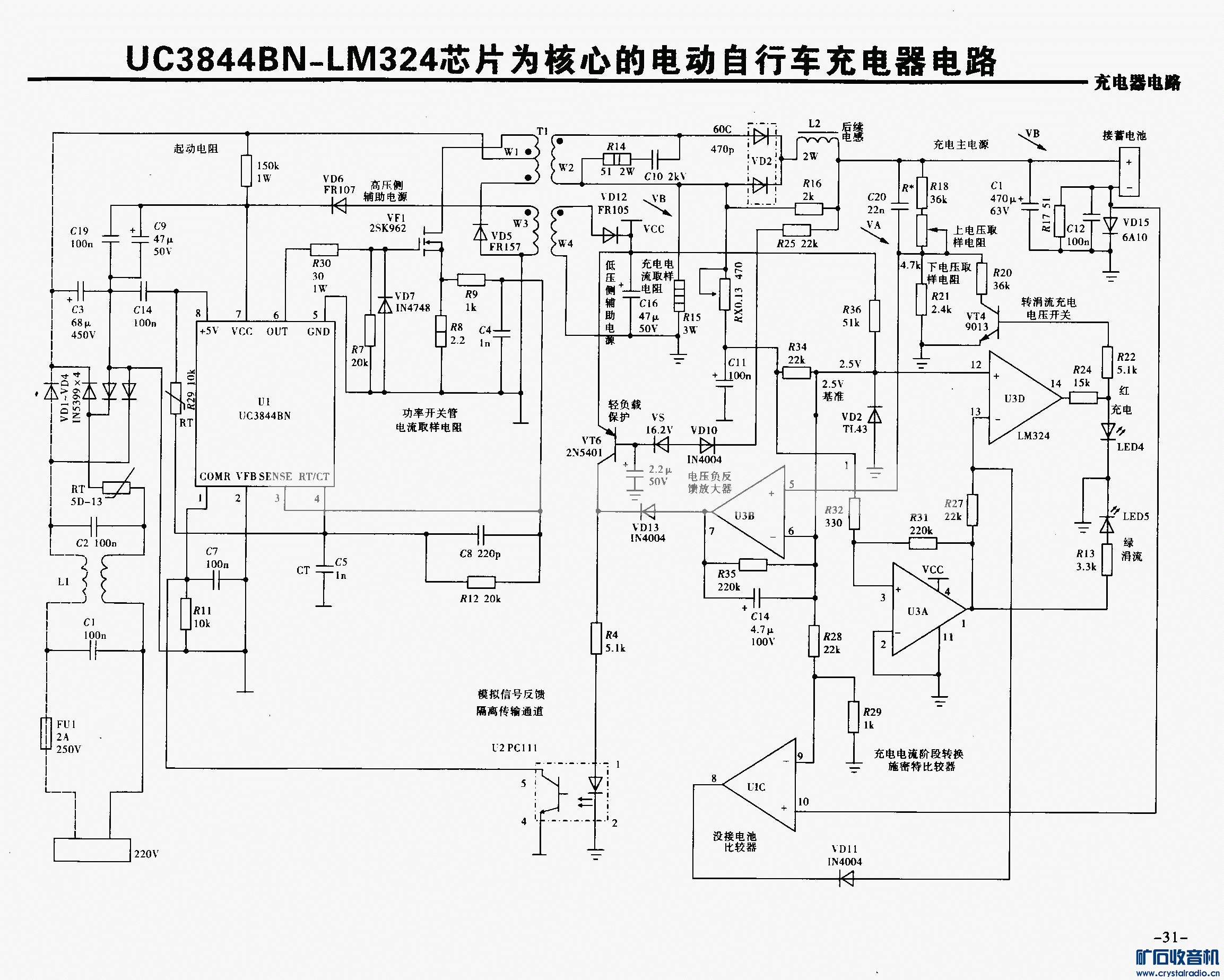

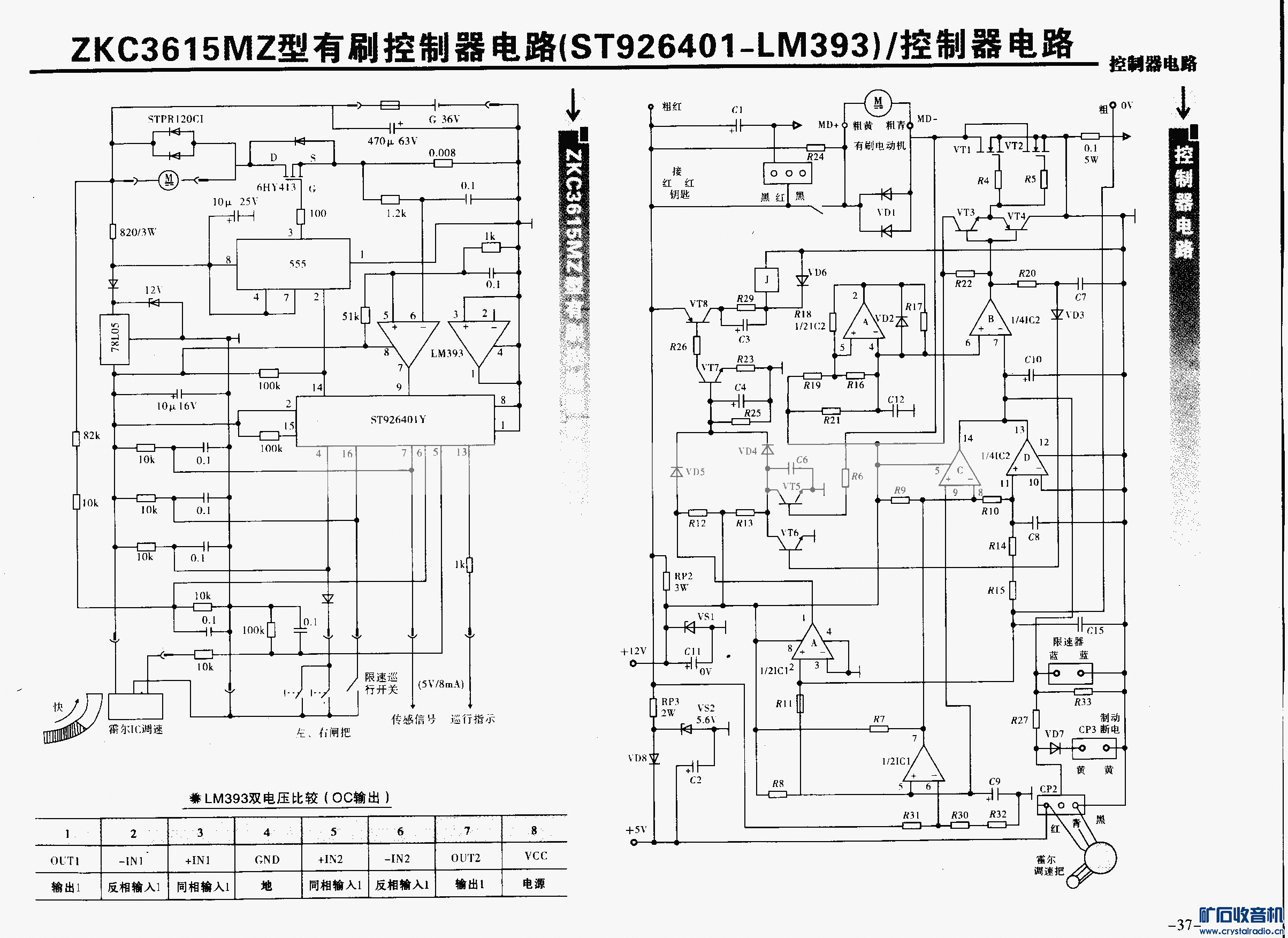

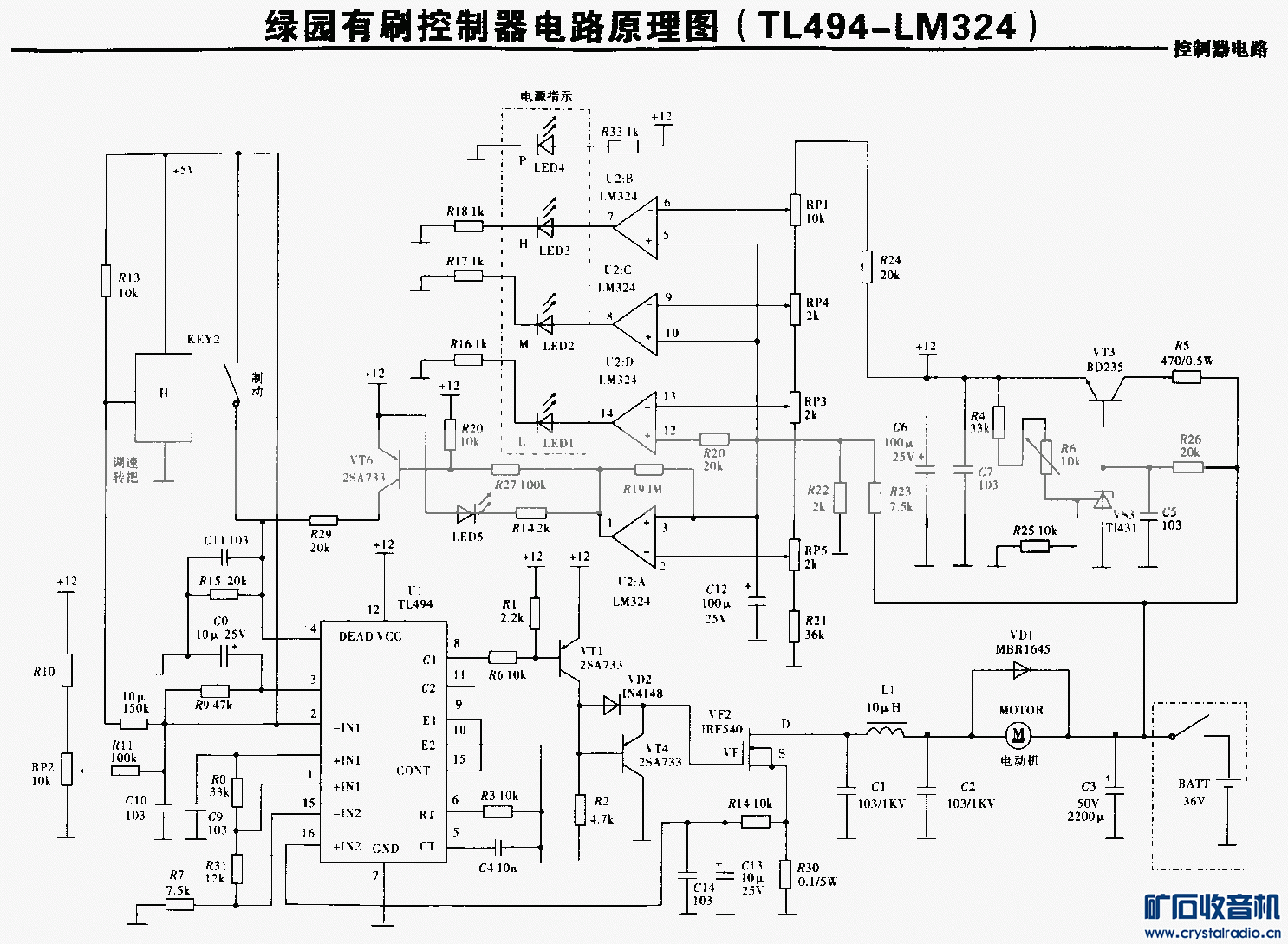

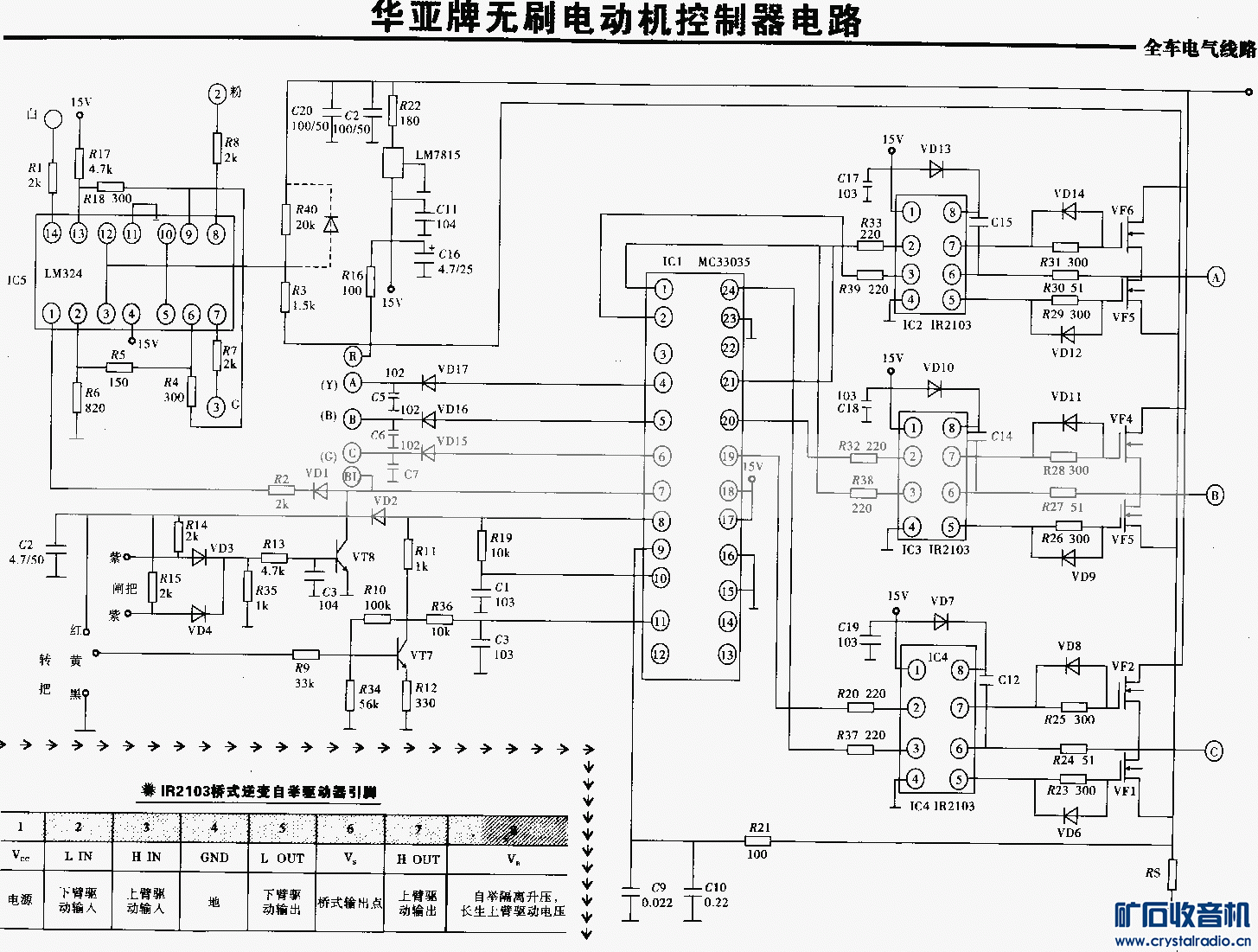

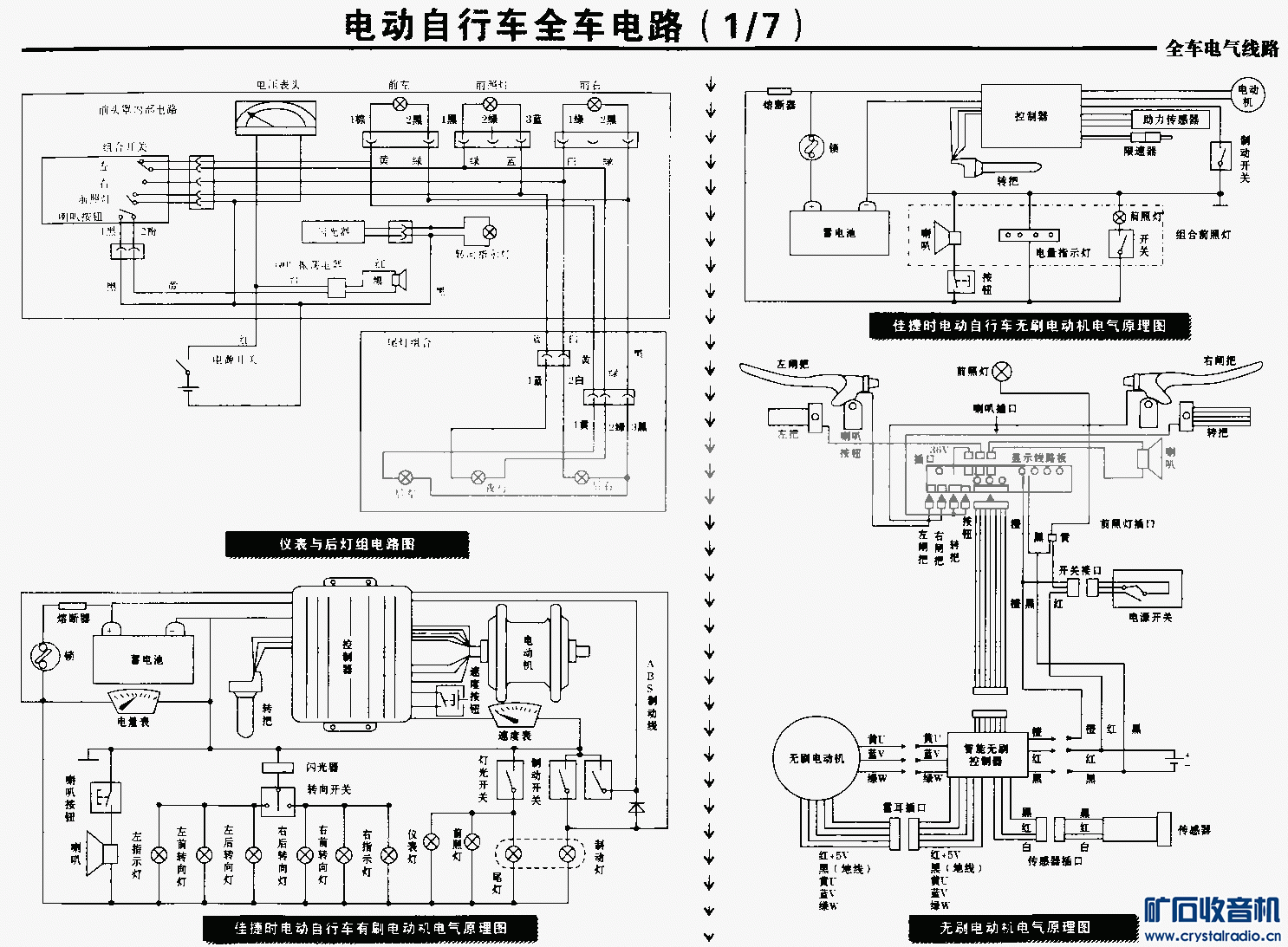

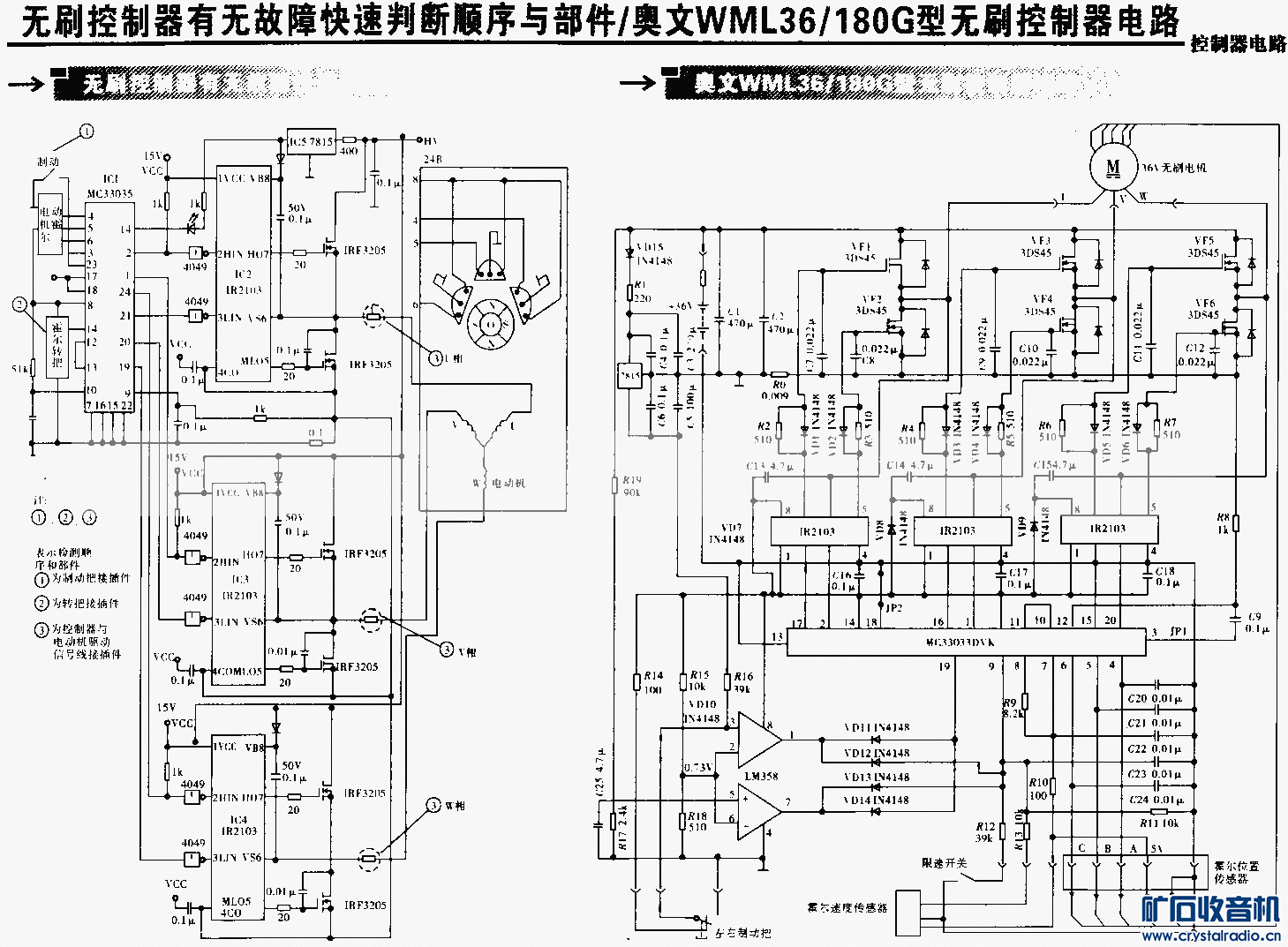

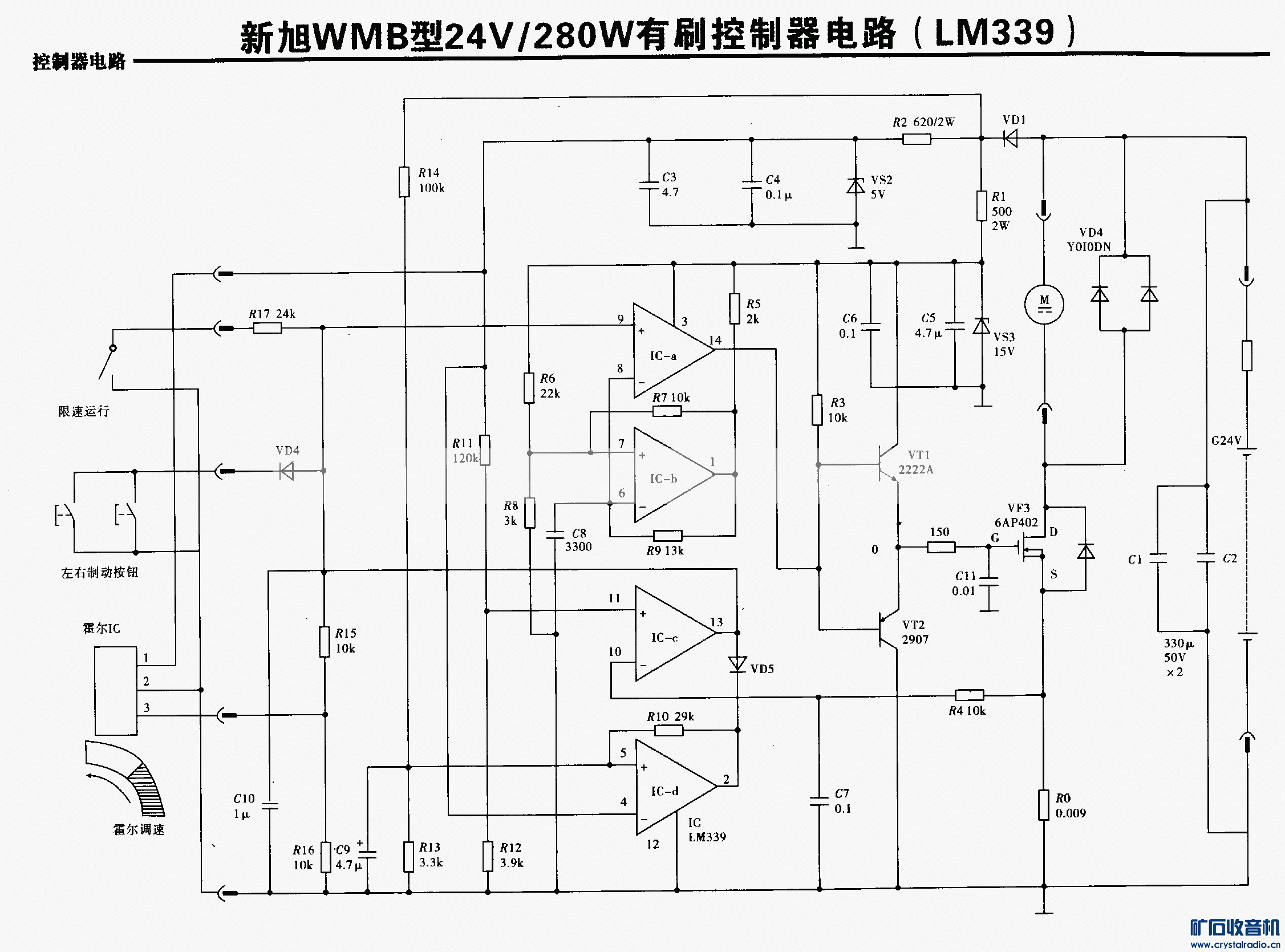

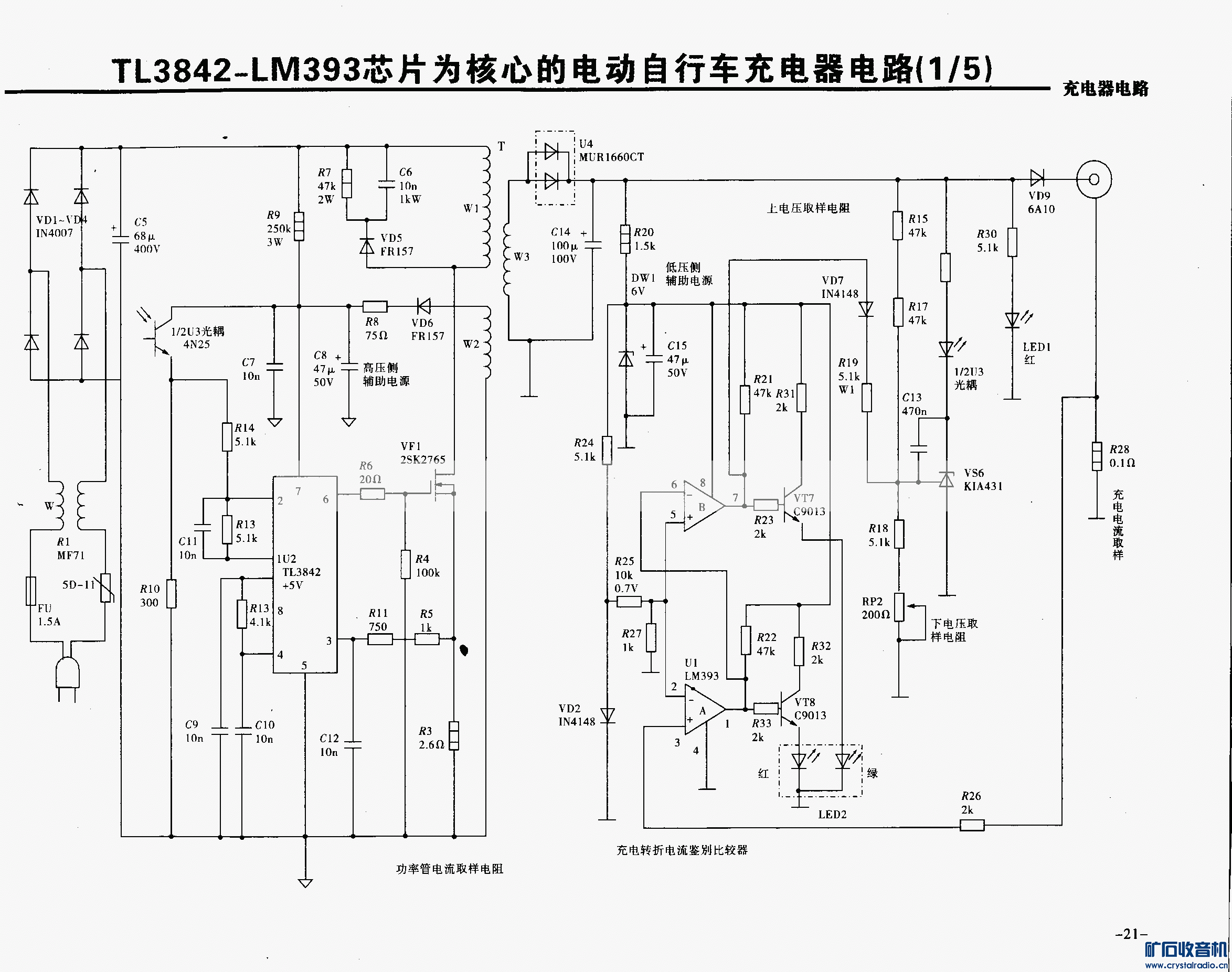

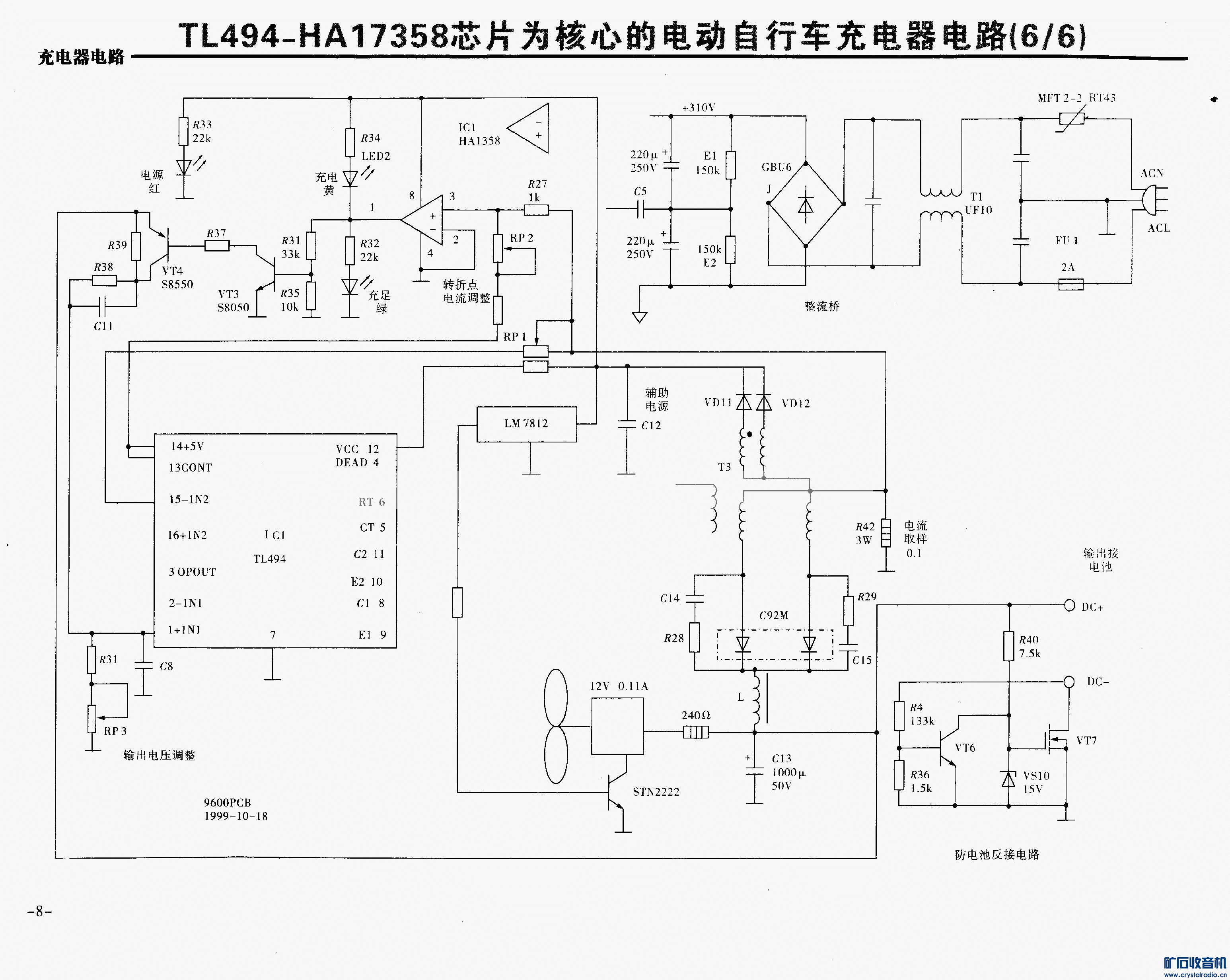

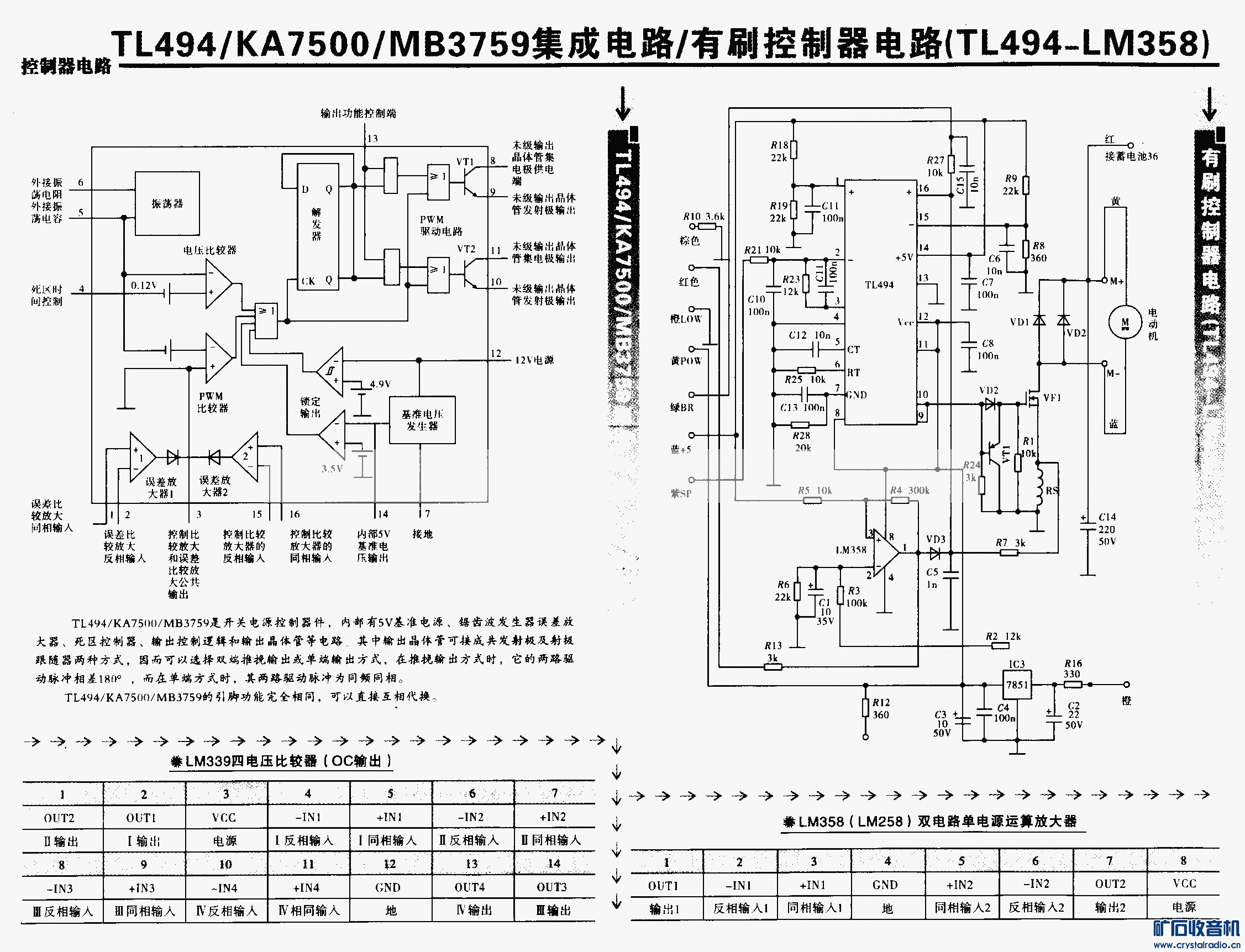

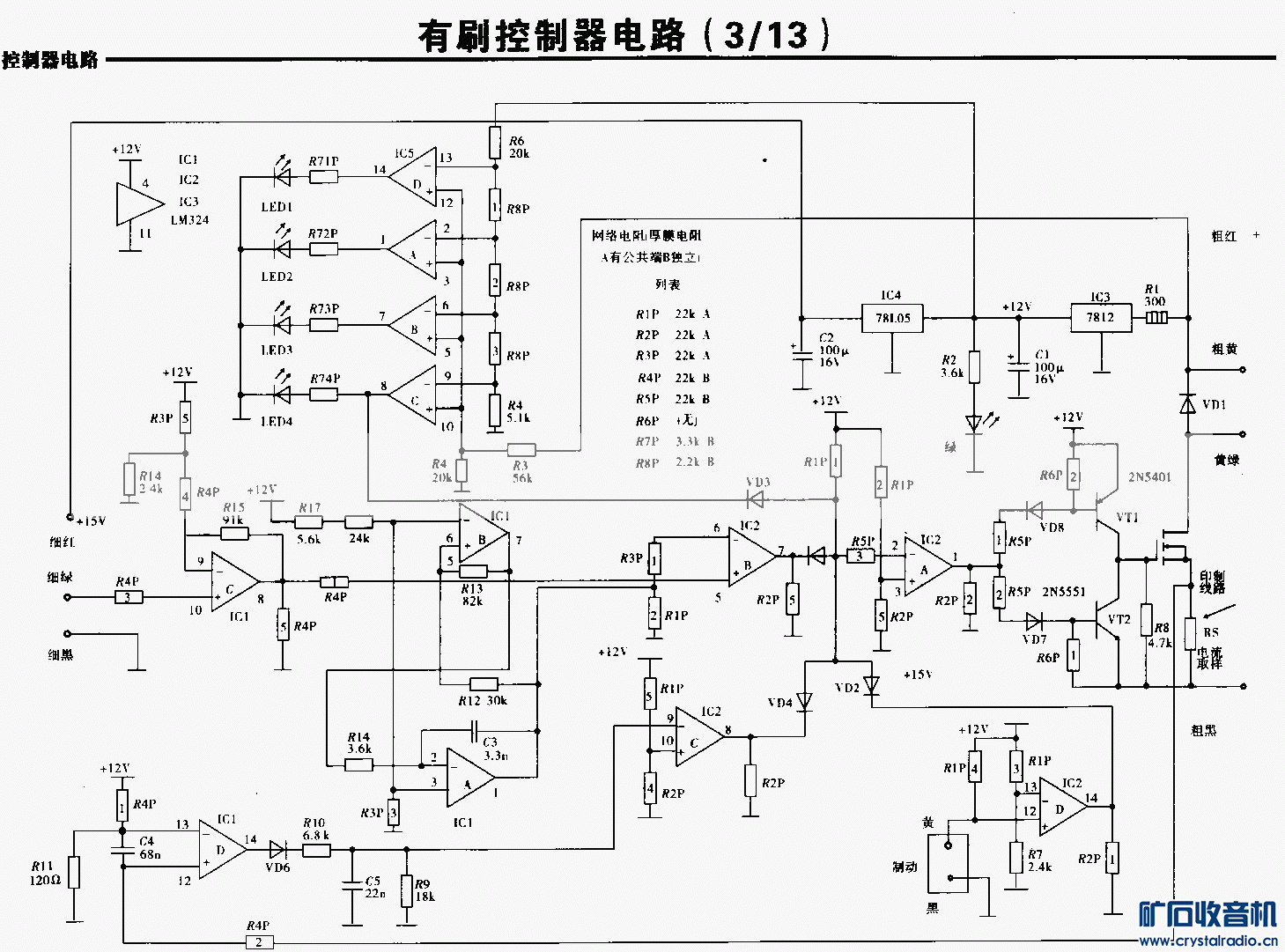

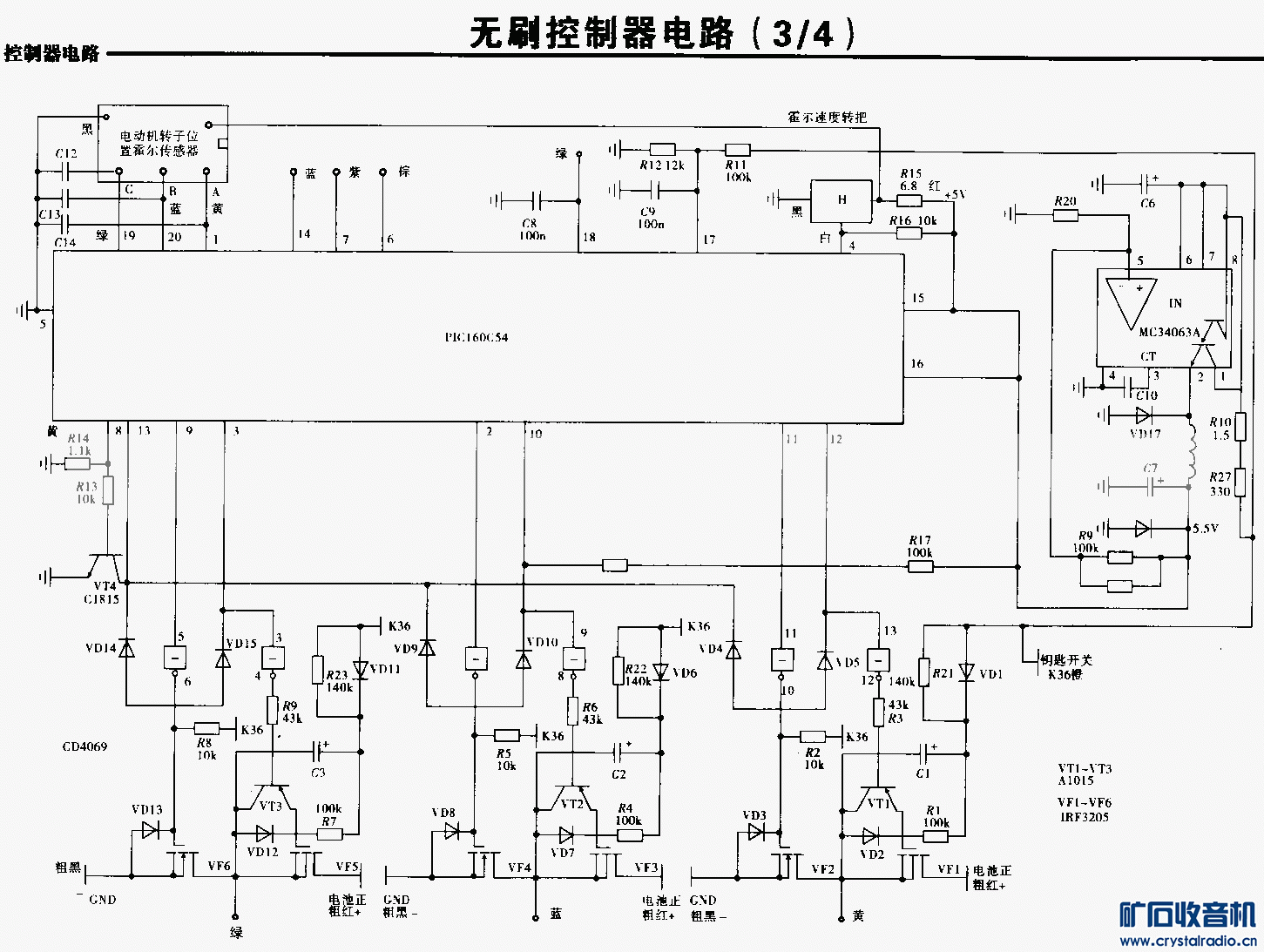

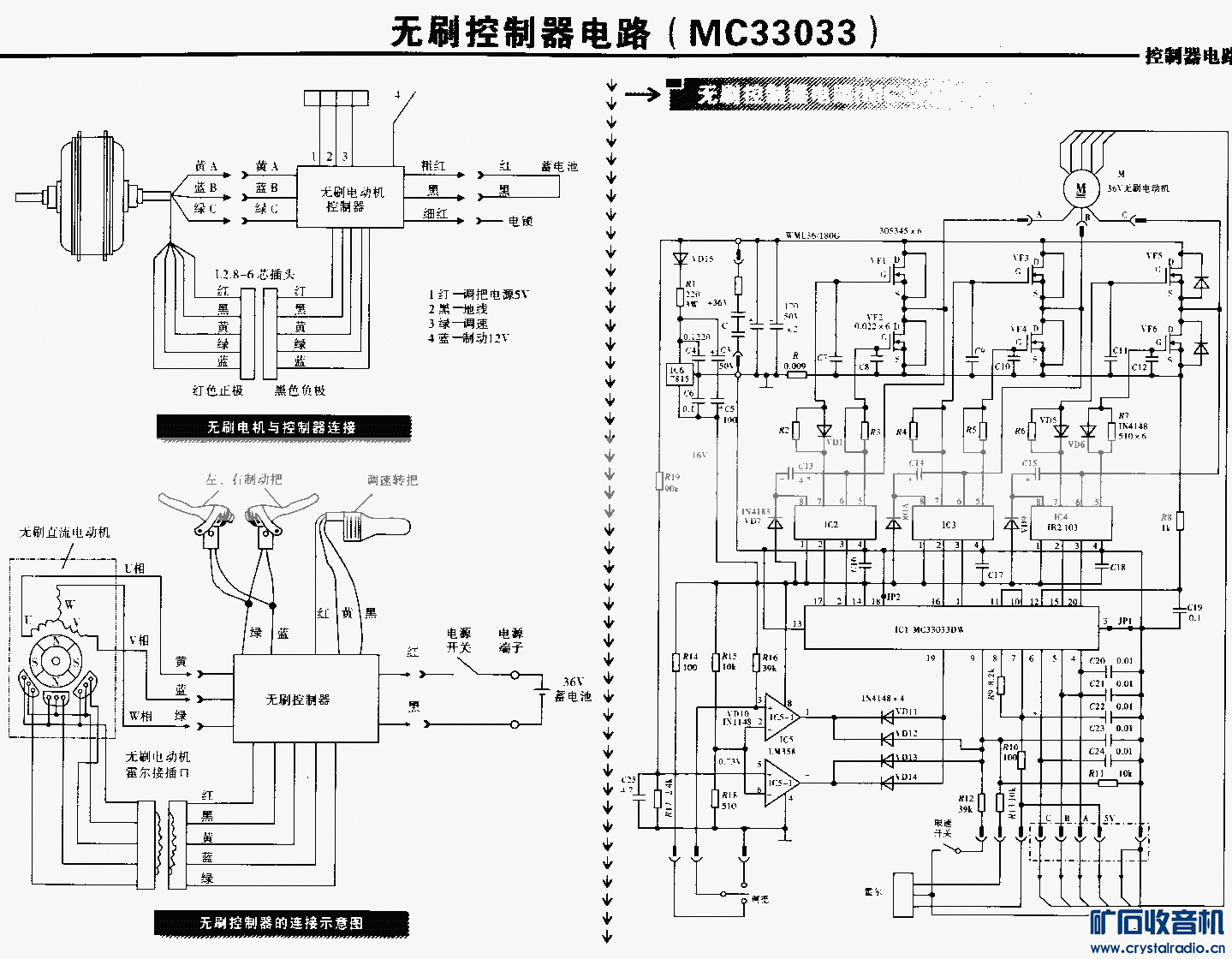

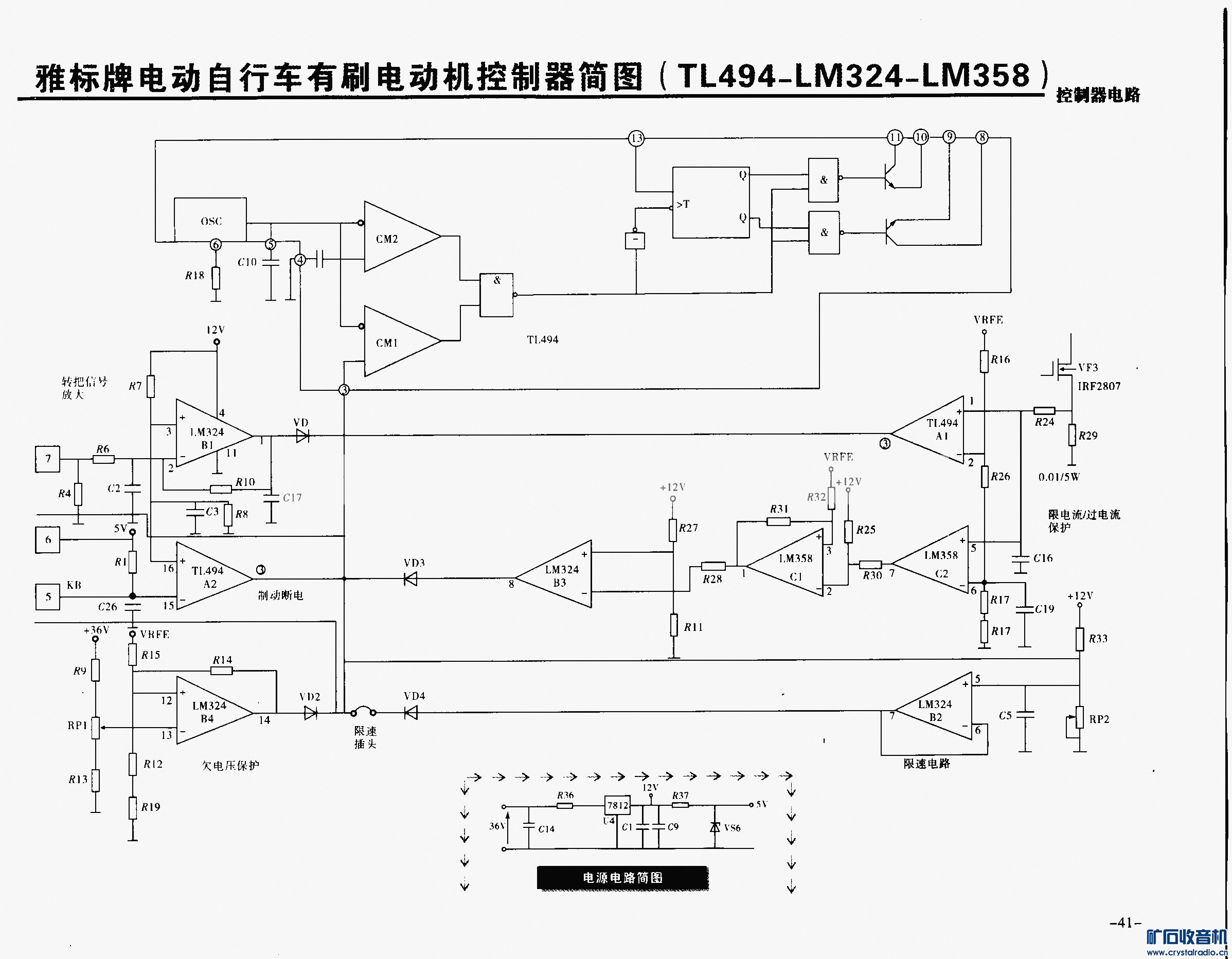

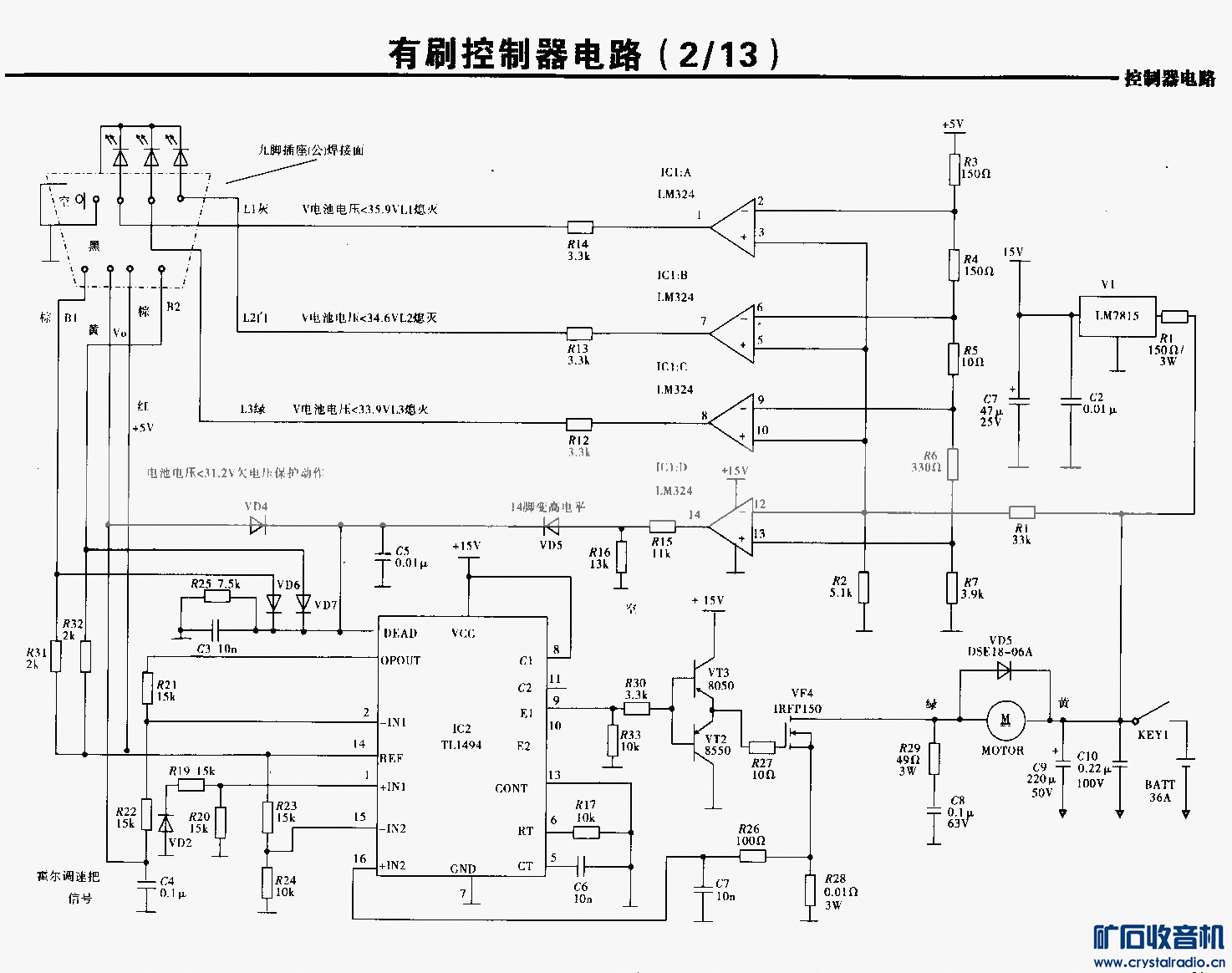

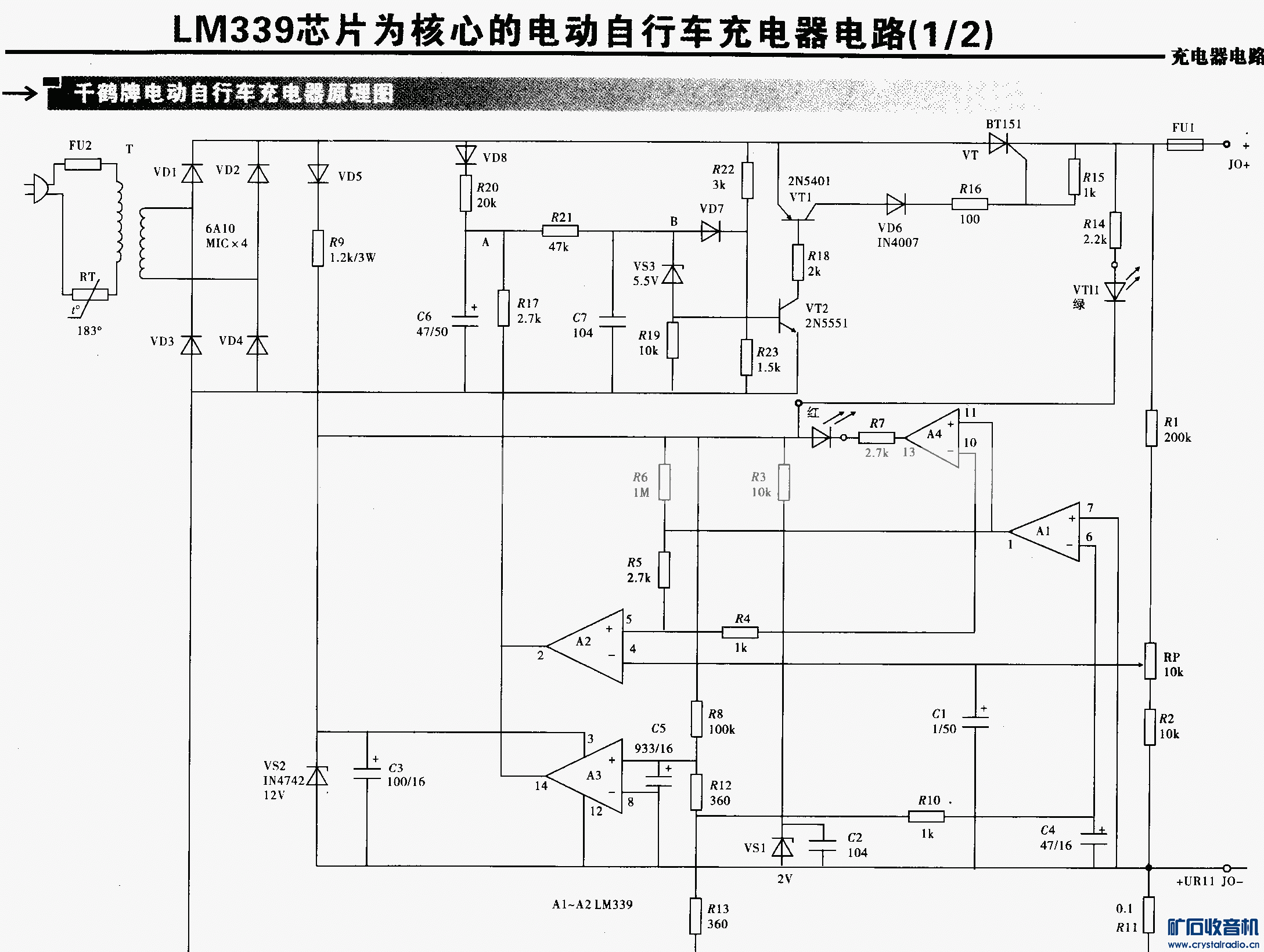

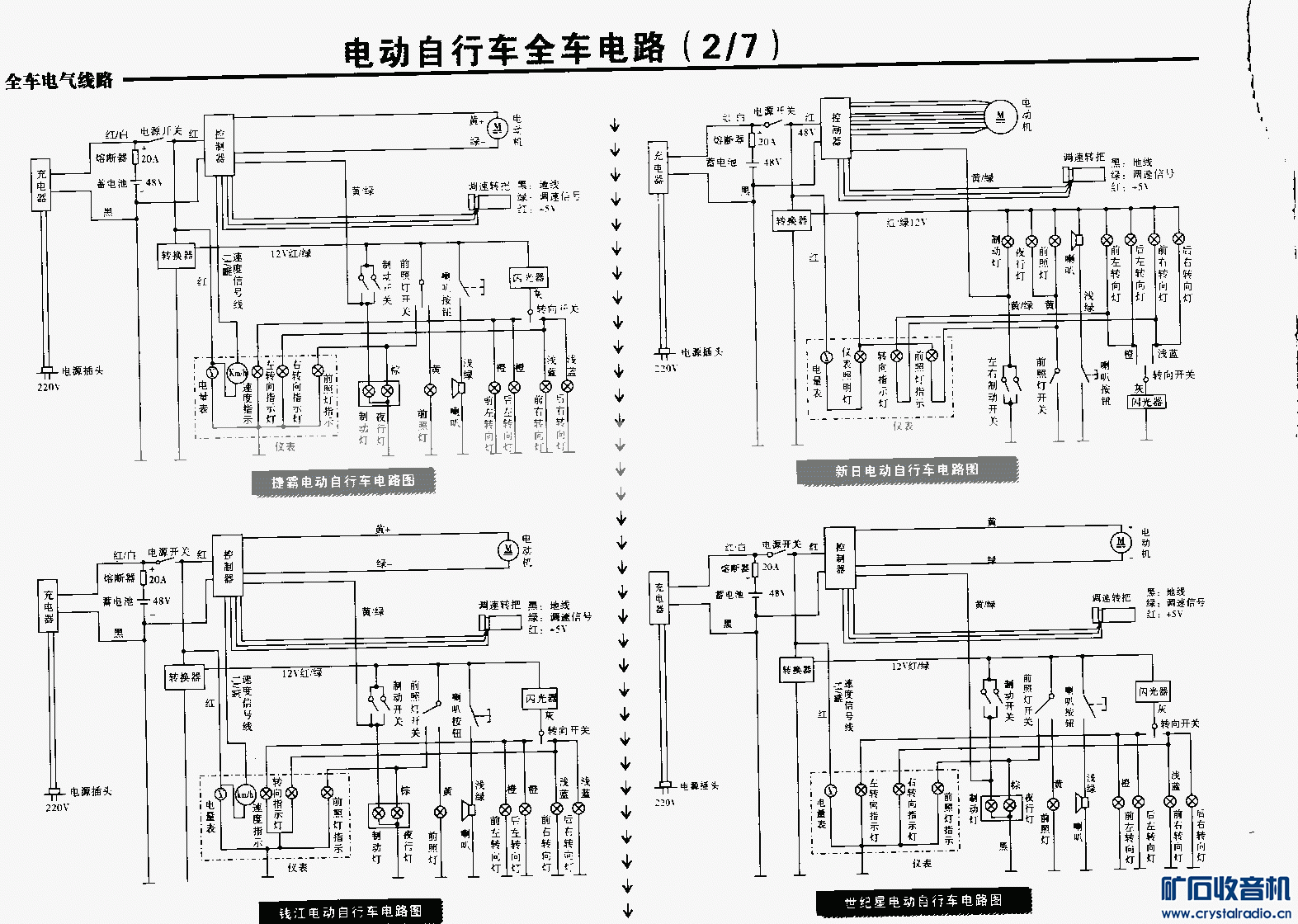

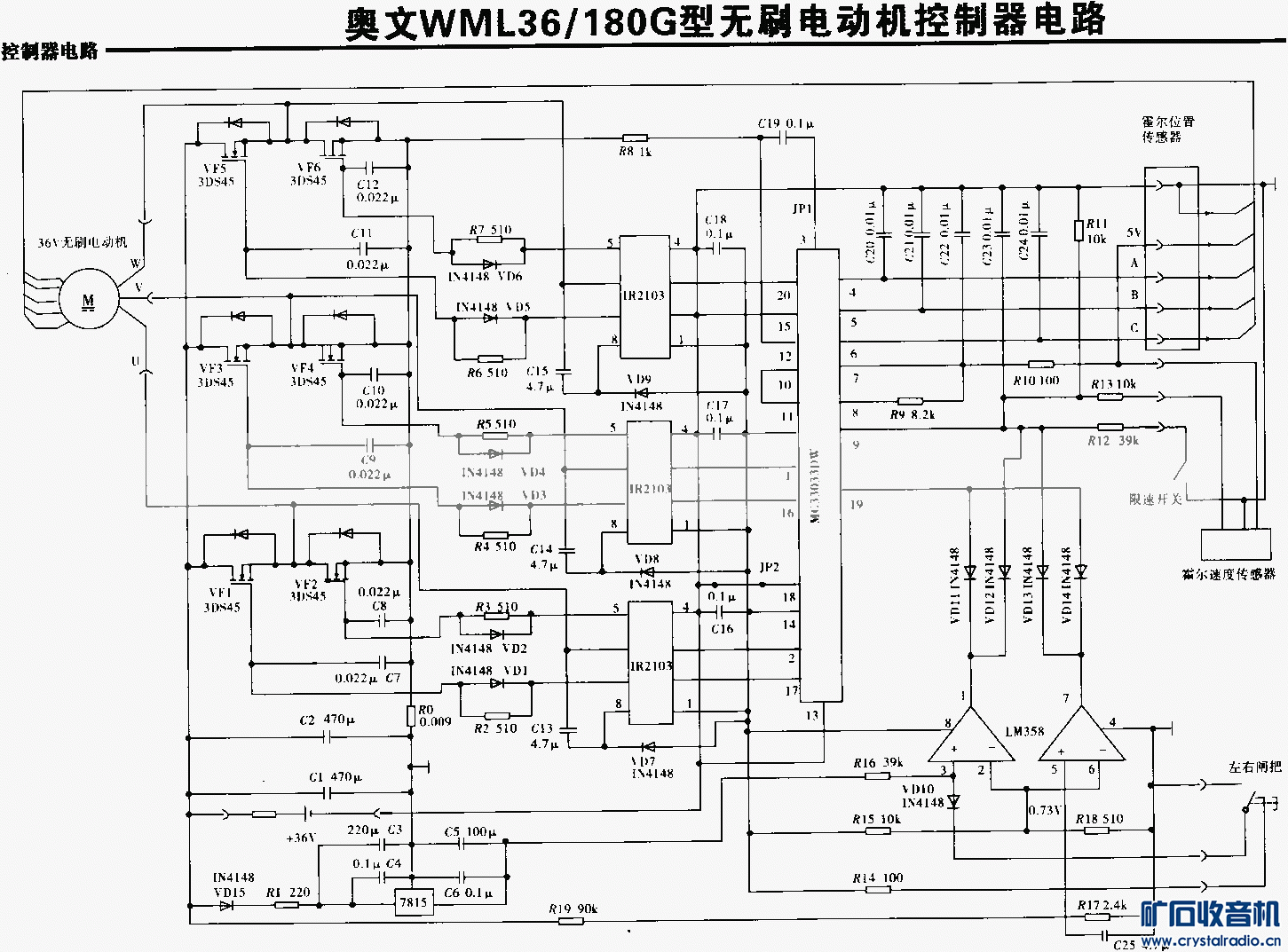

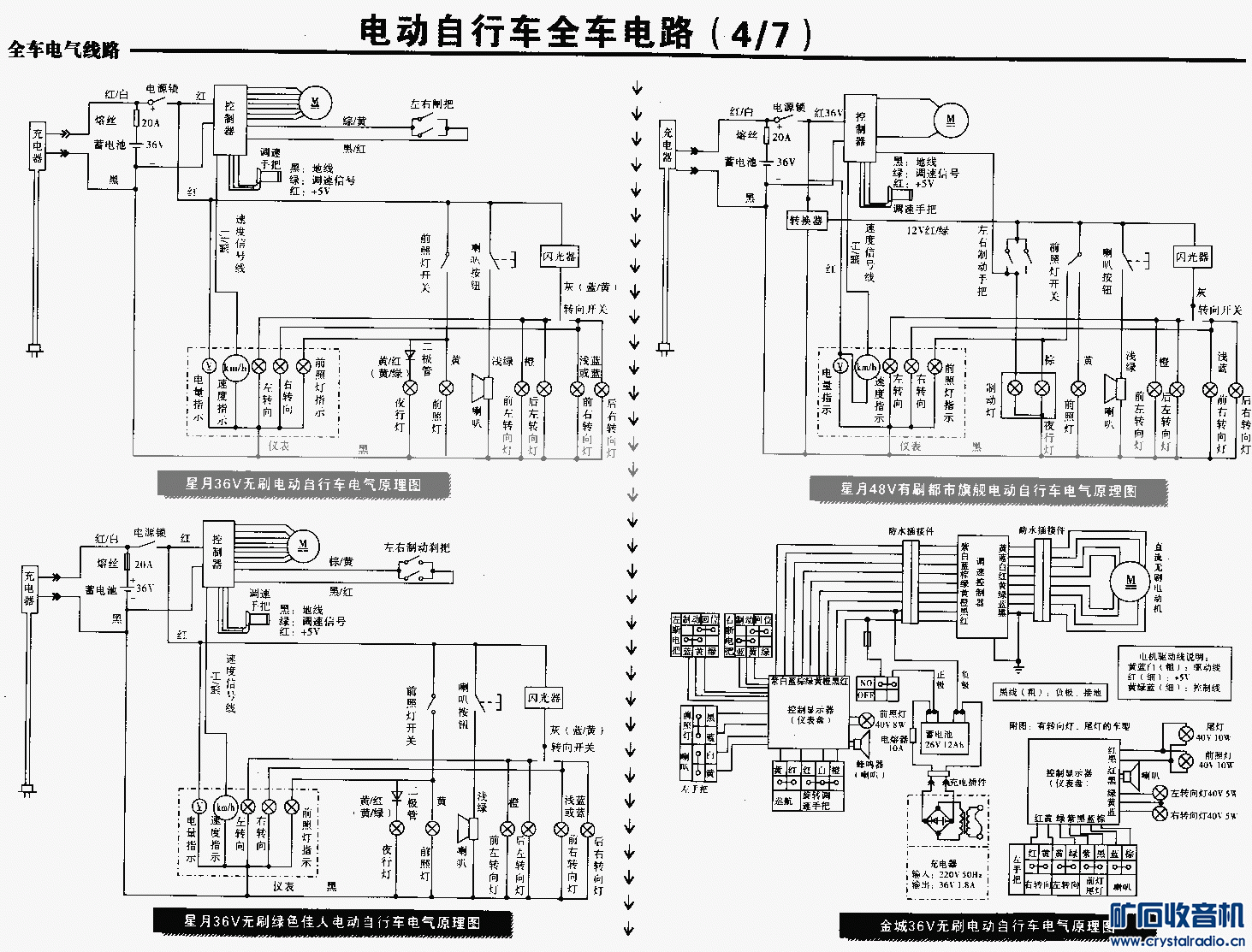

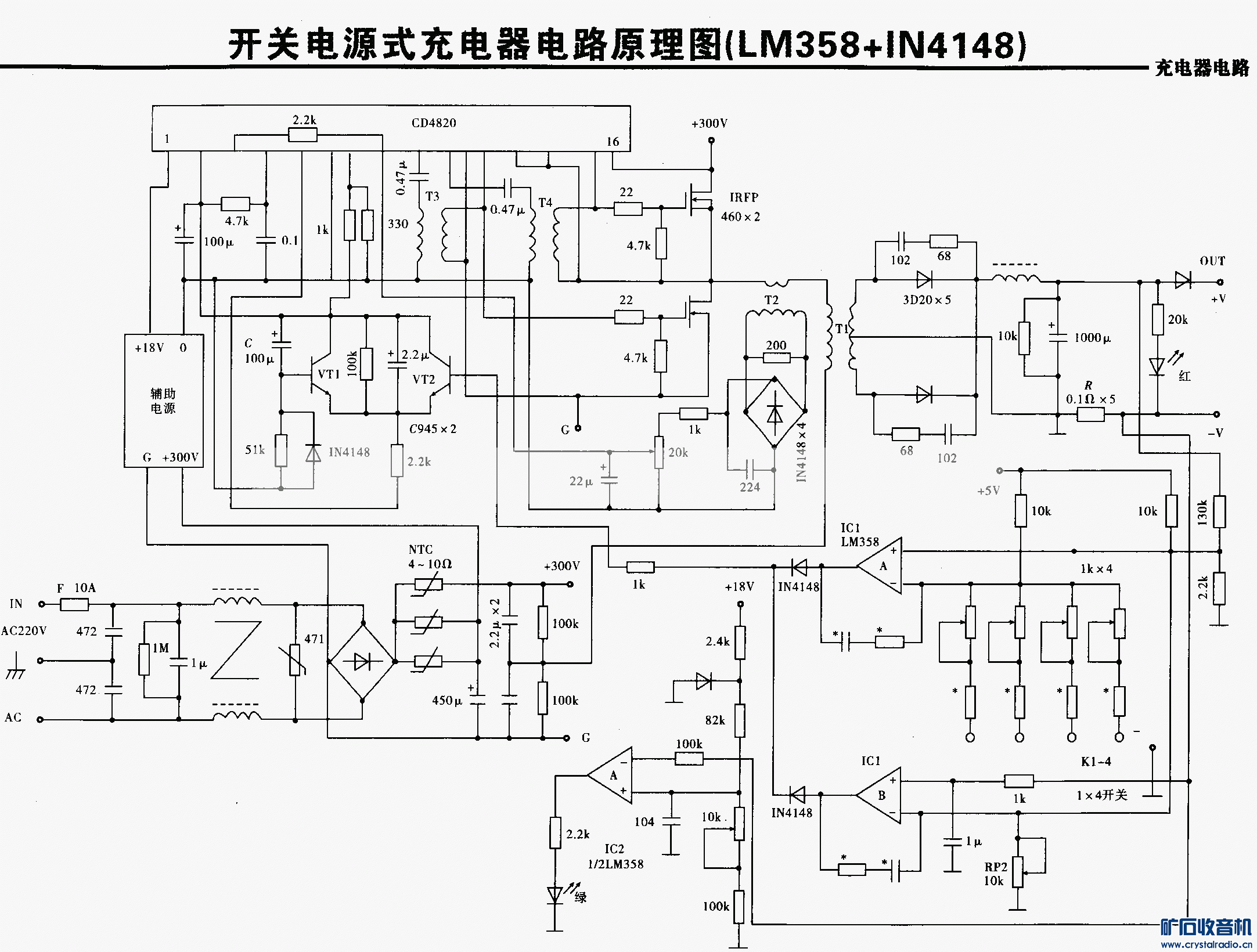

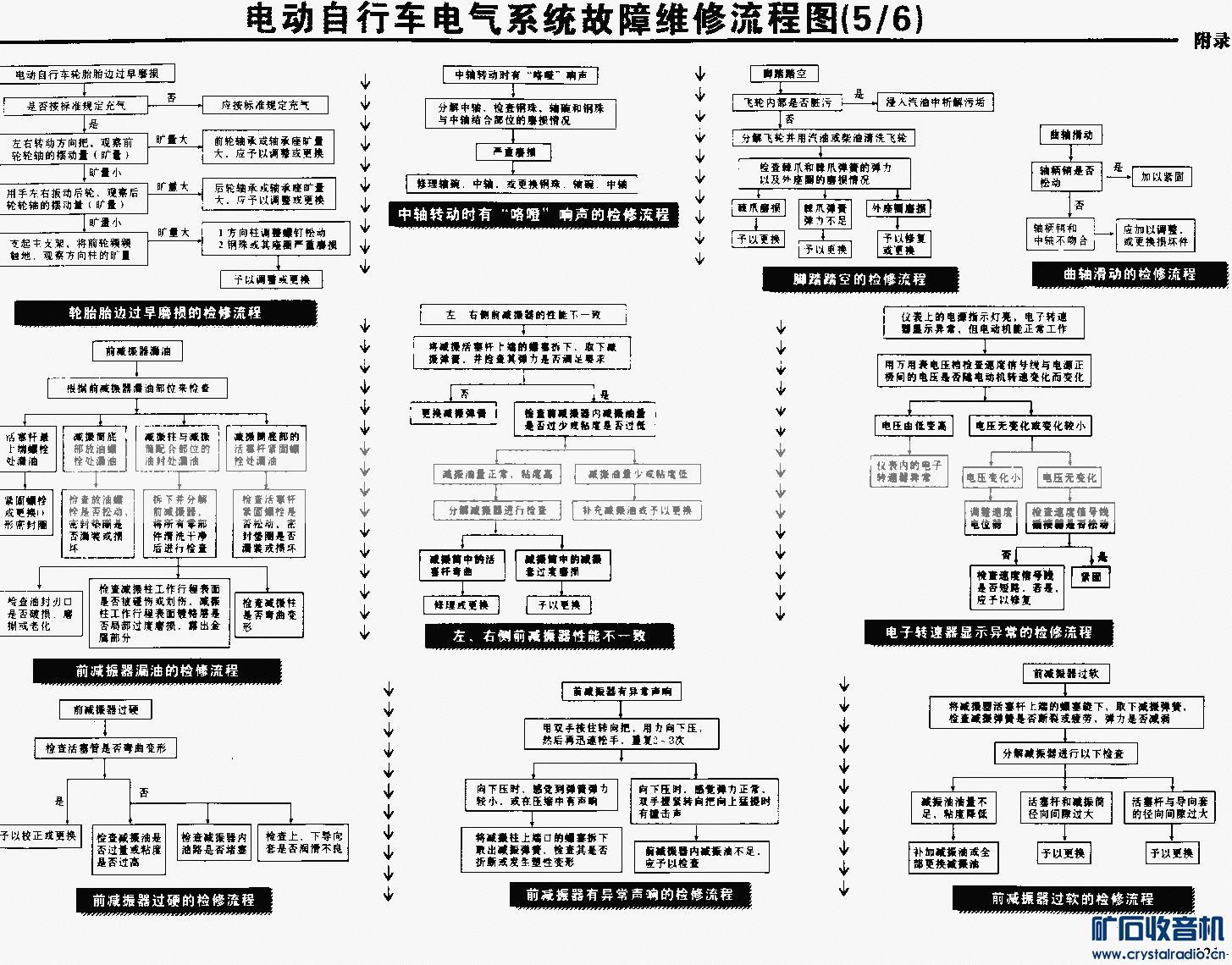

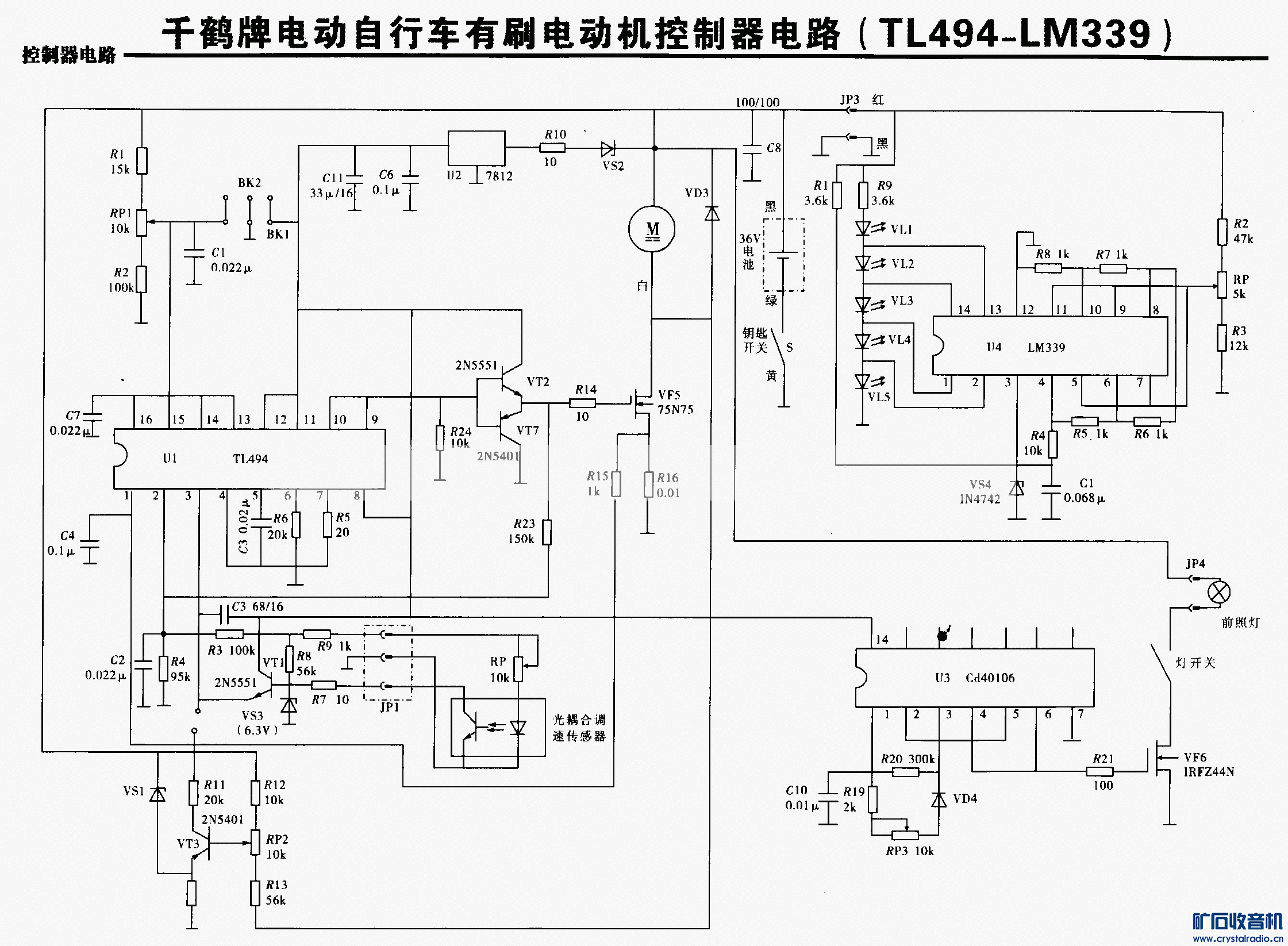

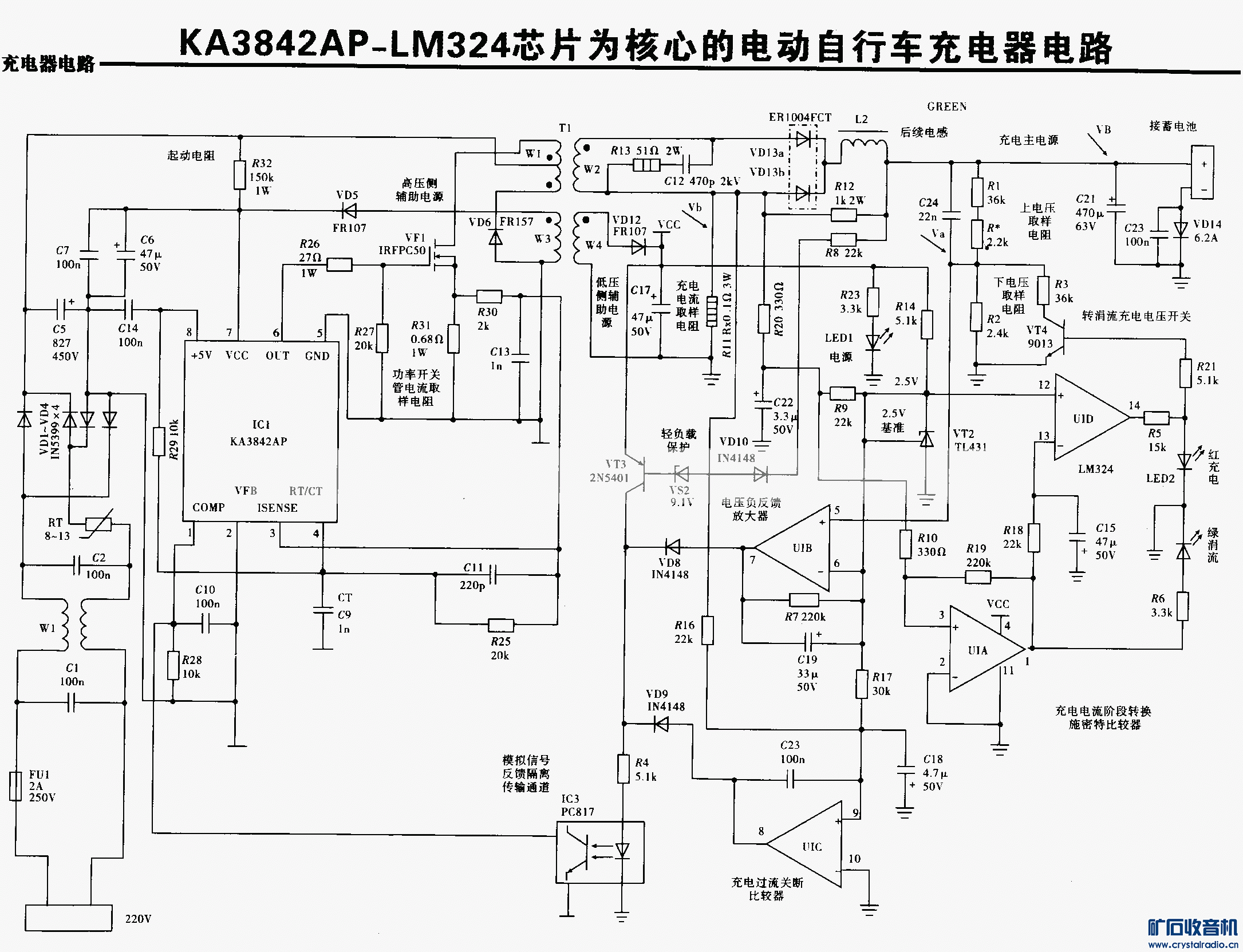

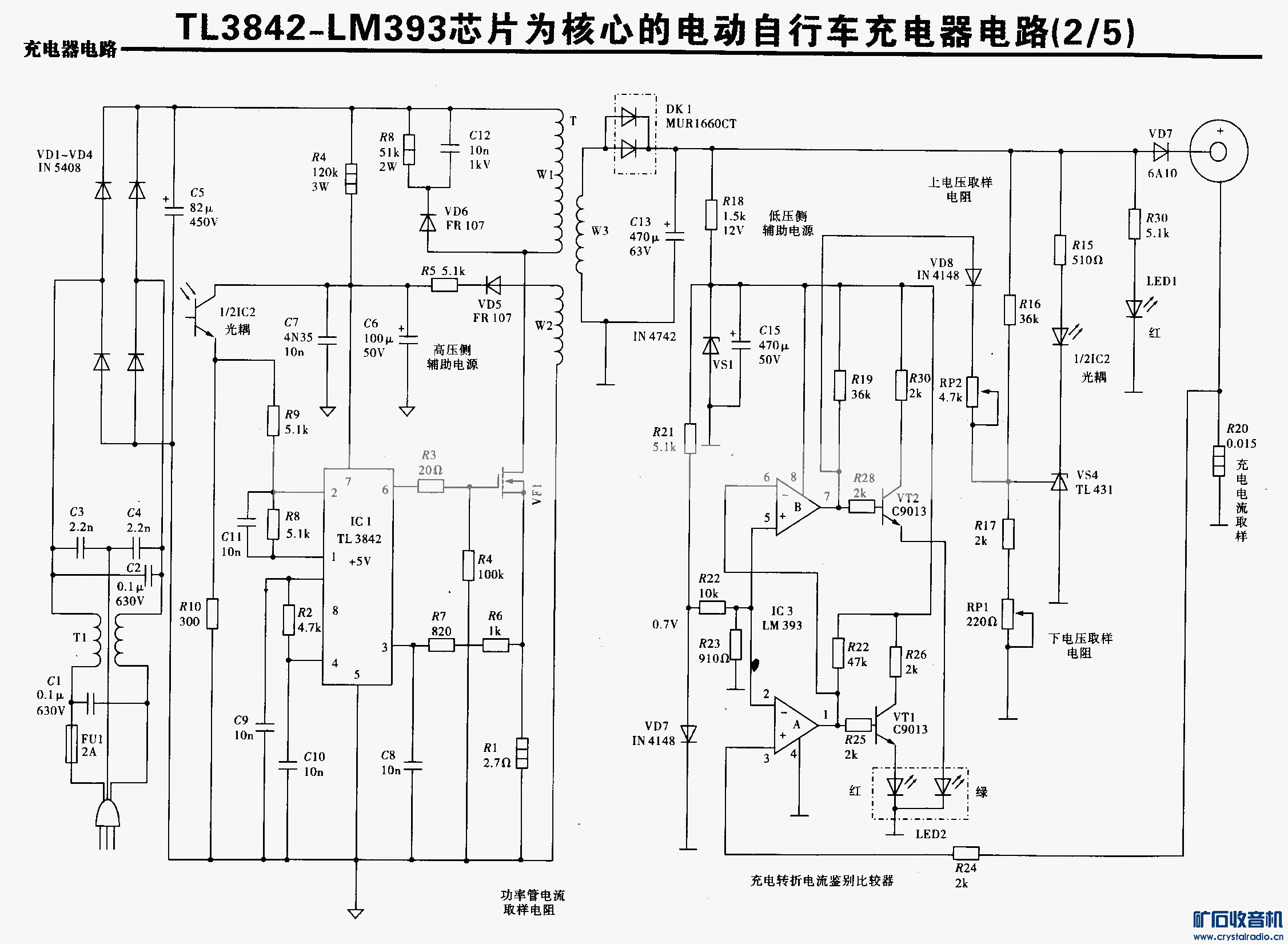

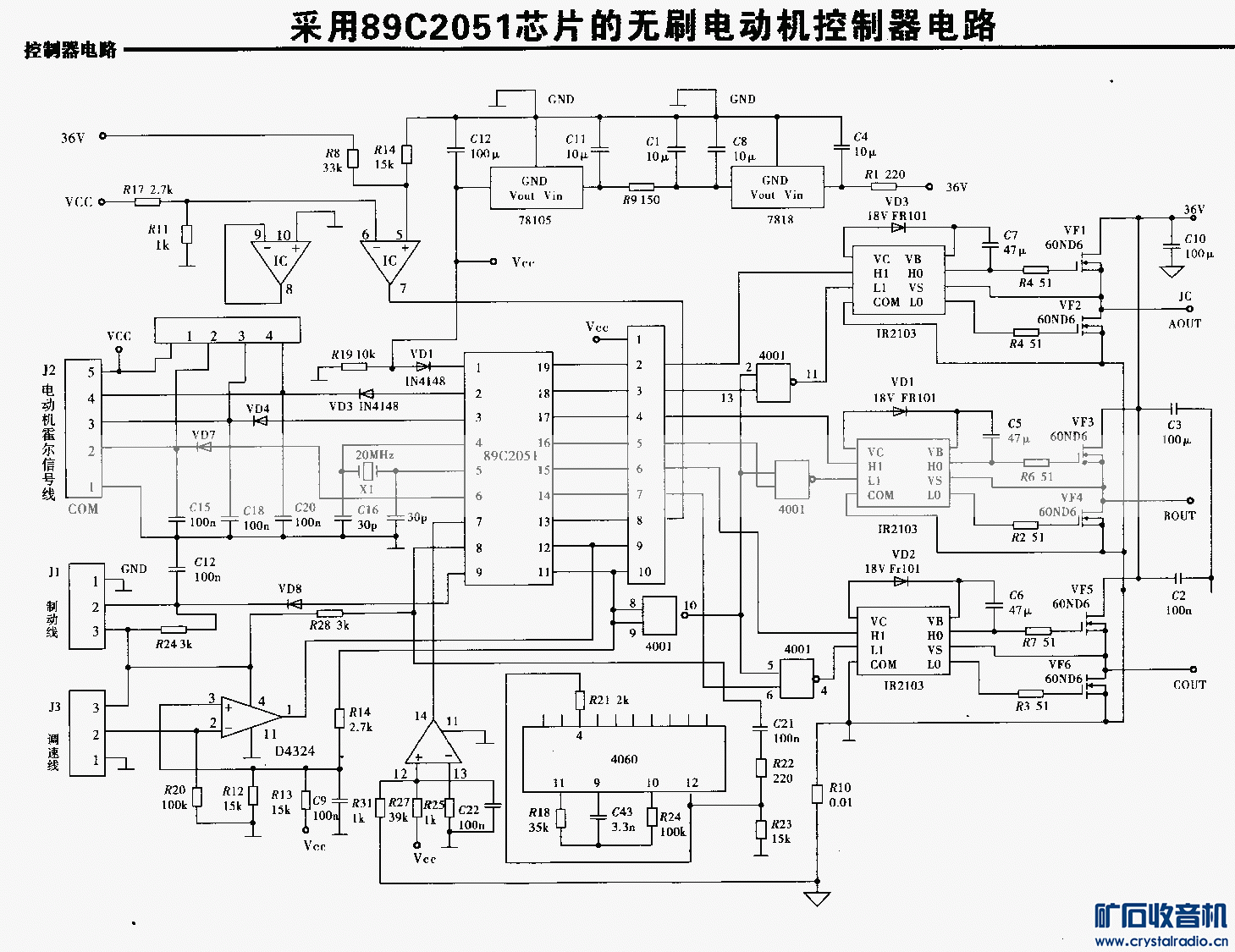

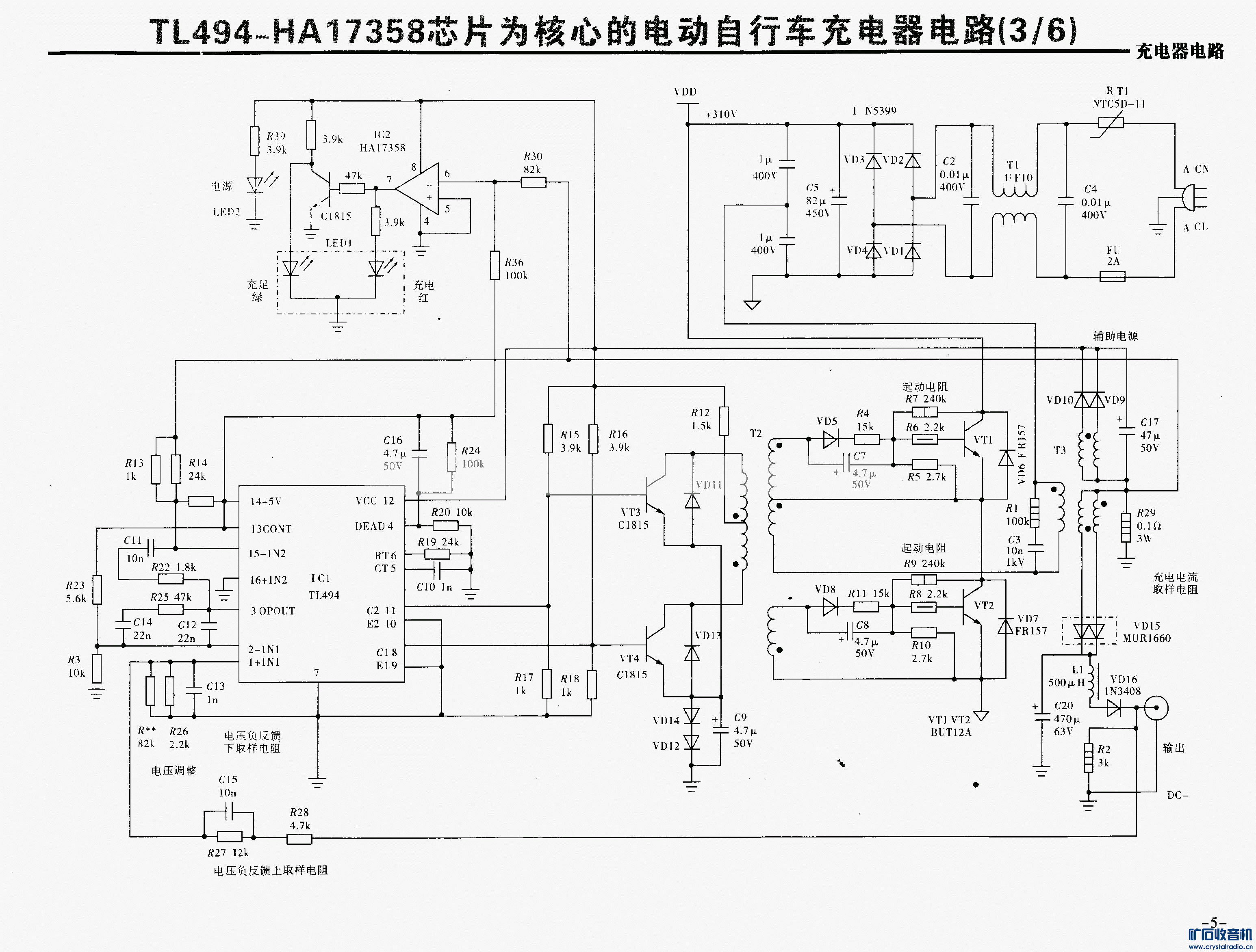

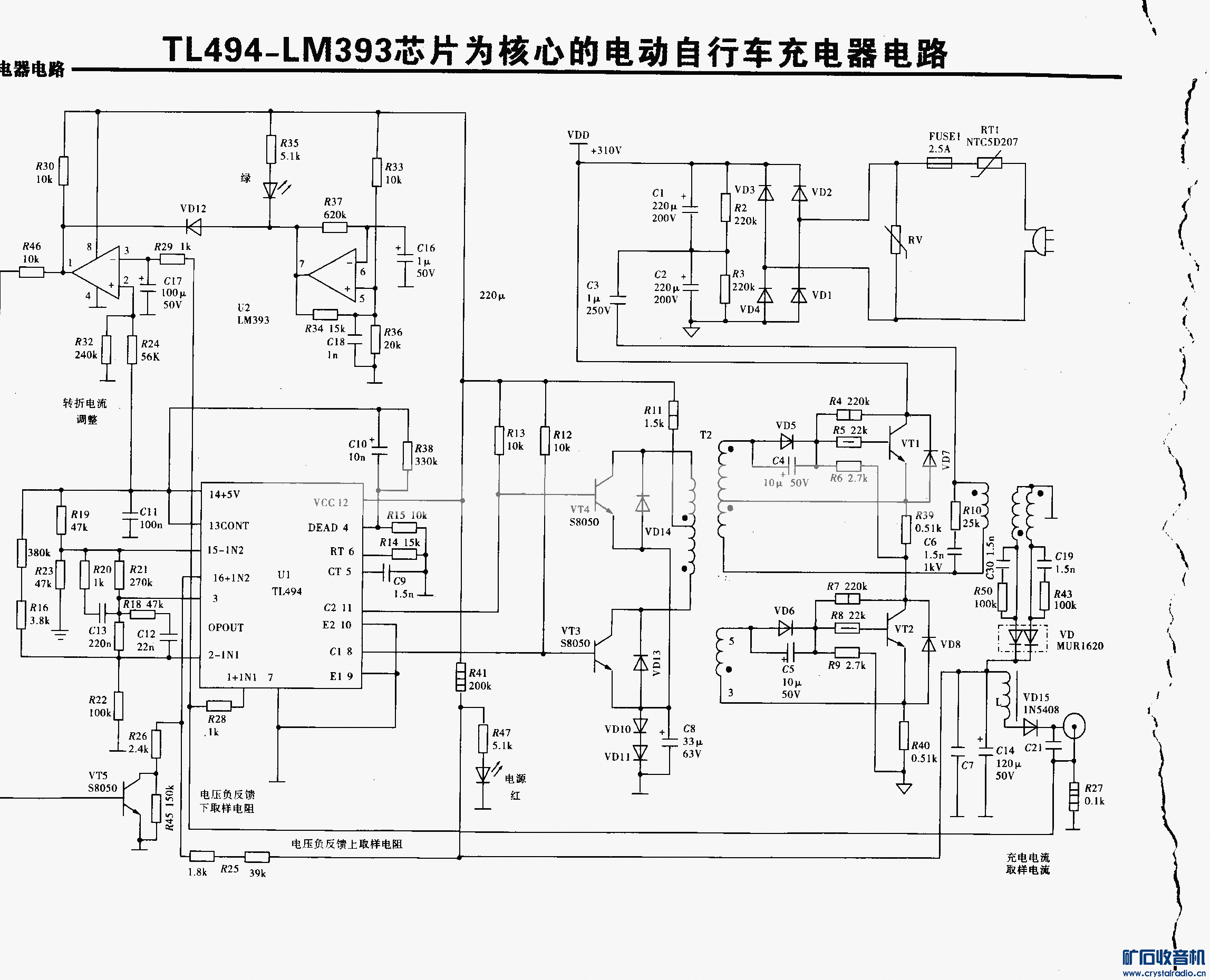

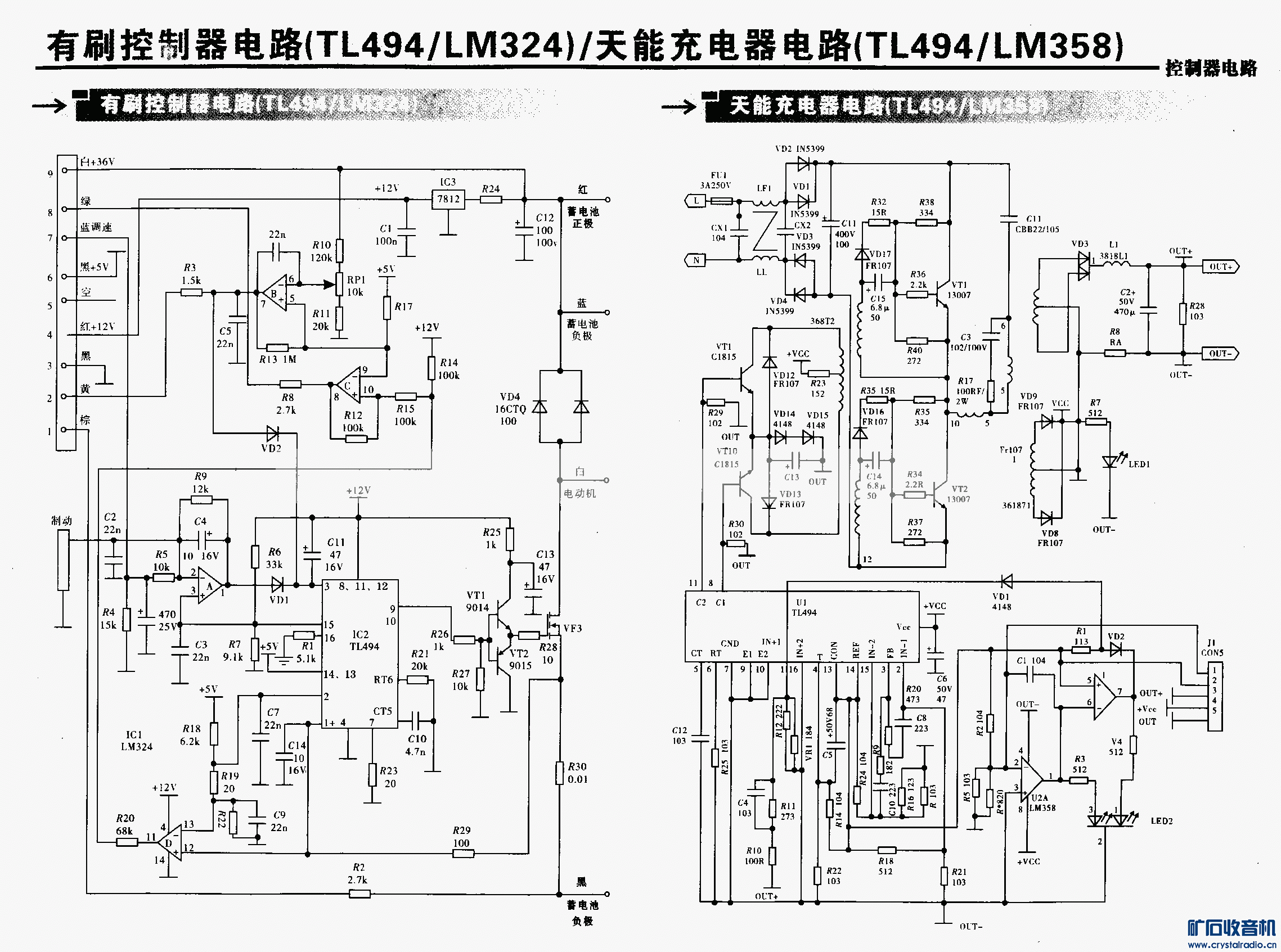

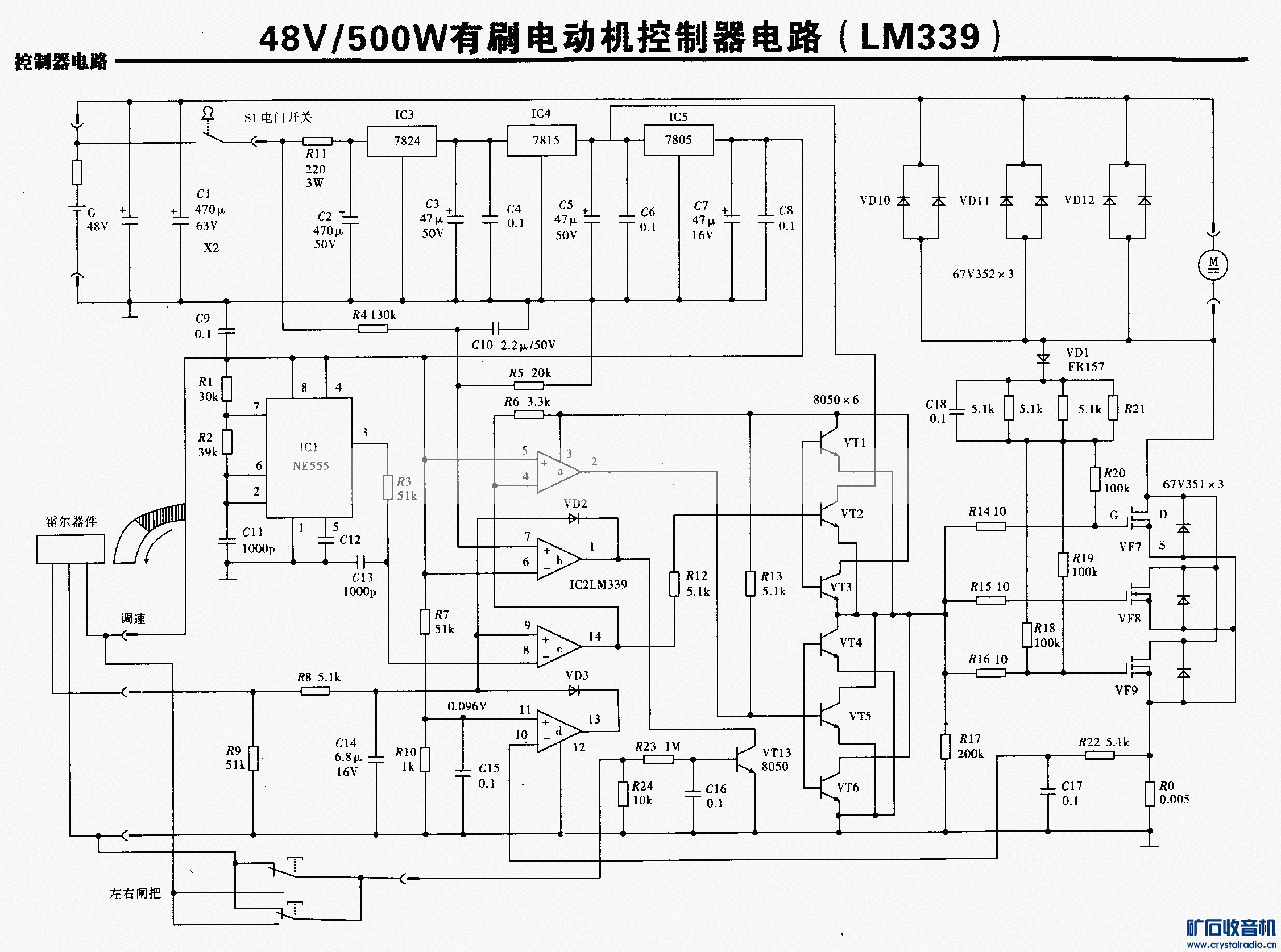

100个电动车充电控制器维修图

列兵 · 发表于 2022-2-21 18:55:28

本帖最后由列兵于 2022-2-21 18:57 编辑

原链接失效，重新上传，方便大家浏览。（个别电路图内部有错误，注意鉴别）

列兵 · 发表于 2022-2-21 19:04:11

补充内容 (2022-3-1 08:33):
电动车常用充电器最高电压与浮充电压的调试图解 http://www.crystalradio.cn/forum ... ead&tid=1999609

列兵 · 发表于 2022-2-21 18:58:51

列兵 · 发表于 2022-2-21 19:01:29

pc128 · 发表于 2022-2-21 19:55:59

厉害了楼主，谢谢分享

zgh371 · 发表于 2022-2-21 20:12:35

谢谢分享！

tyf3792 · 发表于 2022-2-21 20:22:16

太长了记号

tianyi · 发表于 2022-2-21 20:45:57

已留下，谢谢分享。

wanhai · 发表于 2022-2-23 08:52:30

已保存，谢谢分享！

qq76832893 · 发表于 2022-2-23 12:38:22

感谢分享！先顶后下。

whyljh3333. · 发表于 2022-2-23 13:39:27

太震撼了，电动车电路被你一网打尽了！

我想问问：60伏电瓶的充电电压，浮充最高到几伏？72v？76v?

列兵 · 发表于 2022-2-23 14:04:40

20串磷酸铁锂60Ｖ，充电电压：73Ｖ
17串三元锂电池60Ｖ，充电电压：71.4Ｖ

hsccsh · 发表于 2022-2-23 14:31:45

这个资料齐全。

maithon · 发表于 2022-2-23 14:48:33

这个不错，LZ研究很透啊。

micdot · 发表于 2022-2-24 09:30:38

这个不错！感谢分享！
