看到个镊子电桥—QPLCR

435788A

这和俄版的很像，S2版本把俄版的STM32F303CB换成了STM32F071，在数码之家的帖中有资料
频率：100Hz    1KHz     10KHz
得益于PGA113程控放大器，最小测量：1毫欧

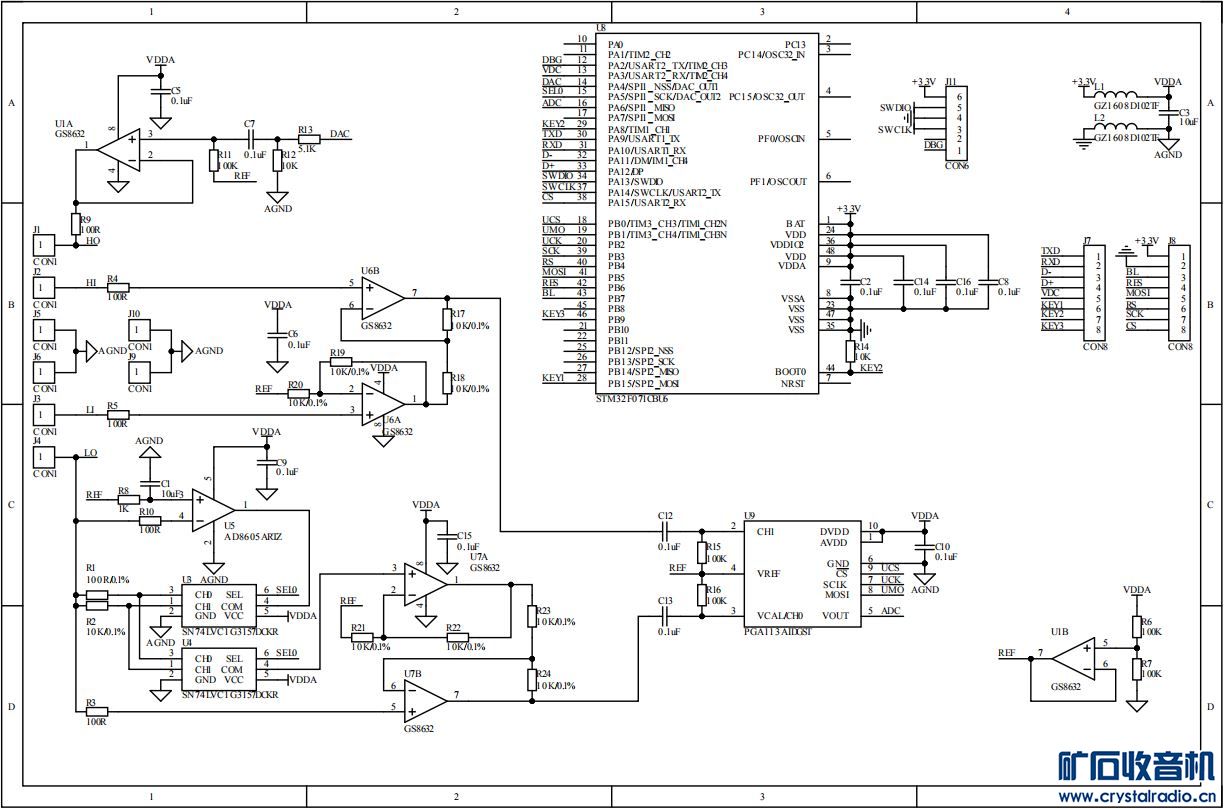

测量板原理图2S.pdf (166.62 KB, 下载次数: 548)

2022-2-14 09:03 上传

点击文件名下载附件

测量板原理图3S.pdf (120.12 KB, 下载次数: 897)

2022-2-14 09:03 上传

点击文件名下载附件

补充内容 (2022-2-14 18:24):
数码之家:https://www.mydigit.cn/thread-296841-1-1.html

SKY-X

世界上怎么还有这么s13的玩意？觉得别人的劳动成果就理所当然的应该共享？怎么不让微软开源？让美国把B2设计图发出来让大家做着玩？狗屁都不是，坐在那里做圣母婊

chengjia535

闻太师 发表于 2022-2-15 22:14
不做100khz可惜了，比如小电感不好测，一些开关电源用的高频电容的真实性能也不好测。

是，删了也是迫不得已。 删减后，硬件性能不足以支撑了，软件无能为力。或许某一天我能攻克这个。 目前测量1pf虽然无压力，但是nh小电感根本测不了， 就是你说的，即便能测，也无法获得有效的副参。  其实也不奇怪，我主要定性为工具类的玩具， 从没想过做仪表。 我看你的图，基本上是叫手持电桥，而我的叫镊子。

chengjia535

闻太师 发表于 2022-2-14 10:20
看电路应该是参考了nRLC，nRLC是2021年出来的，这个应该出来时间不长。

对，这个是我年前封城期间做的，12月份。 参考的是nrlc。 因为原版硬件太贵，我就把STM32F303换成了POS机上拆的F071。 然后原版的固件是要收费注册的，我也不知道怎么注册，也没有卢布 。 再加上U换了，只能自己写。   前因后果大概是这样的。
这个版本我叫2S。
后来3S是把一些能省的件删掉了，便于DIY和成本控制。
再后来有了4S， 是把原理图全改了， 成本做到了30左右（原版应该是200左右）。 然后CPU又换了， 换成我手里的呆料，CH571F。

关于开源我也一起说一下：
2S3S提供PDF原理图，PCB， bom 焊接图  说明书， 元件购买链接  hex（不用注册）且可以任意量产，我只要求保留首页的QPLCR字样。
4S我用的我手里的呆料，希望能看上我得作品的大佬能把我的芯片收了，现在穷的要命。 所以4S固件需要 免费注册。

yjmwxwx

矿坛铁粉 发表于 2022-2-15 07:25
这个世界靠实力说话，没有人会因为你弱就给你加分。

等你做的比别人好，再说简单也不迟，不然只会让 ...

我做这个其实就类似兔子抓老鼠原本就不是我的菜，抓老鼠对于猫来说要比让我这兔子抓容易多了吧。

明明不难为啥非要说难，我看比坛里做收音机的简单多了，人家收音机那么难都公开电路图，不公开电路图自己做个肯定不能和人家多年优化的比，写个程序为啥就要保密，真正自己写的占多少，难的麻烦的都是人家的库，就这还要保密，总结就是越简单的东西才越是要保密，因为不保密别人很容易学去，比如老外一开源国内就会做了，不开源只能干瞪眼。


站着说话当然不腰疼，我又不靠技术吃饭，当然希望技术不值钱，想想别人值钱的东西一下变成廉价的了就开心，就像你们城里人吃廉价食物浪费粮食一个道理，粮食这么值钱的东西都可以这么廉价，技术就更可以了。

chengjia535

world_all 发表于 2022-2-14 09:28
测量原理是咋样的，好像只有一路dac，和俄版的另外一个mini-lcr不一样

这种大的话题，不好一句话概括。 我大概说一下，这个应该是和nrlc一样的，我猜的。  是一路dac激励，    然后iv变换， 测电压电流，  pga就不说了。 电压电流进adc之后，就完全是软件处理了， 很传统的FFT求实部虚部，按照书上的公式得出L C R Q P D X等一系列参数。

yjmwxwx

看别人做的都比我做的小做的好，为啥我就是做不小做不好呢，嫉妒啊，泪奔啊

JuncoJet

有程序吗

world_all

测量原理是咋样的，好像只有一路dac，和俄版的另外一个mini-lcr不一样

435788A

JuncoJet 发表于 2022-2-14 09:18
有程序吗

2s版本和3s版本有烧录文件，听说现在到4S版本了
固件为3s版本：
LcrMeter071_v2.0.2.rar (53.02 KB, 下载次数: 275)

2022-2-14 10:10 上传

点击文件名下载附件
3s版本HEX

435788A

world_all 发表于 2022-2-14 09:28
测量原理是咋样的，好像只有一路dac，和俄版的另外一个mini-lcr不一样

2S版本的像是俄版本的仿制

435788A

闻太师 发表于 2022-2-14 10:20
看电路应该是参考了nRLC，nRLC是2021年出来的，这个应该出来时间不长。

可能是去年的，现在到4S版本，听说4S版本和uLCR一样，要注册码
我问这个镊子用F051行不行，作者回答：“自己设计的话，完全可以， **用的是G031或者STM8， 显然， 051肯定可以”

yjmwxwx

闻太师 发表于 2022-2-14 12:24
要注册码是很无奈的事儿，不然就会有人仿制获利。

为哈要害怕别人仿制获利，难道最开始设计的初衷不就是为了分享么，别人仿制获利该感到高兴才对啊，设计资料应该毫无保留的公开，别人愿意仿制证明设计的好，你看我程序电路图都是公开的，求人家仿都没愿意仿的。

yjmwxwx

闻太师 发表于 2022-2-14 13:08
分享和盗版仿制是两个概念，分享是为了相互交流共同提高。作者把电路公开了，谁喜欢可以自制，作者提供 ...

我看是靠技术吃饭的人不愿意看到别人用自己的技术吃饭，而且害怕自己的成果很容易被别人稍加修改变成别人的，俺们这些不靠技术吃饭的都希望技术不值钱。

以前收音机什么的都是提供电路图的，这样别人看了才能学到一些东西，怎么到了有程序的就不愿意公开源代码了，又不是多难的东西怎么整天想着保密，还搞什么注册码阻止别人用，这和芯片打磨有啥区别。


为啥不说说我的为啥没人仿制，说说缺点我才能改进啊，这不就是出来分享的目的么，我不怕别人指出我的缺点的，比如以前论坛里的bis网友经常指出我的一些缺点，我是很感谢他的。

yjmwxwx

闻太师 发表于 2022-2-14 13:43
怎么到了有程序的就不愿意公开源代码了，又不是多难的东西怎么整天想着保密，还搞什么注册码阻止别人用 ...

我不能和你们比，我是业余爱好者而且条件有限，做表连基准都没有，能做到这样感觉已经不错了。


作者愿意分享多少都是人家的事情，我只是搞不懂现在的人为啥芯片要打磨程序要加密，完全公开让技术不值钱难道不好么。

你做的不会也不公开源代码吧，靠技术吃饭的人和不靠技术吃饭的人心态是不一样的。
