安泰信850B热风枪维修记~~~~

一直在线 · 发表于 2021-5-25 09:44:54

本帖最后由一直在线于 2021-5-25 09:44 编辑

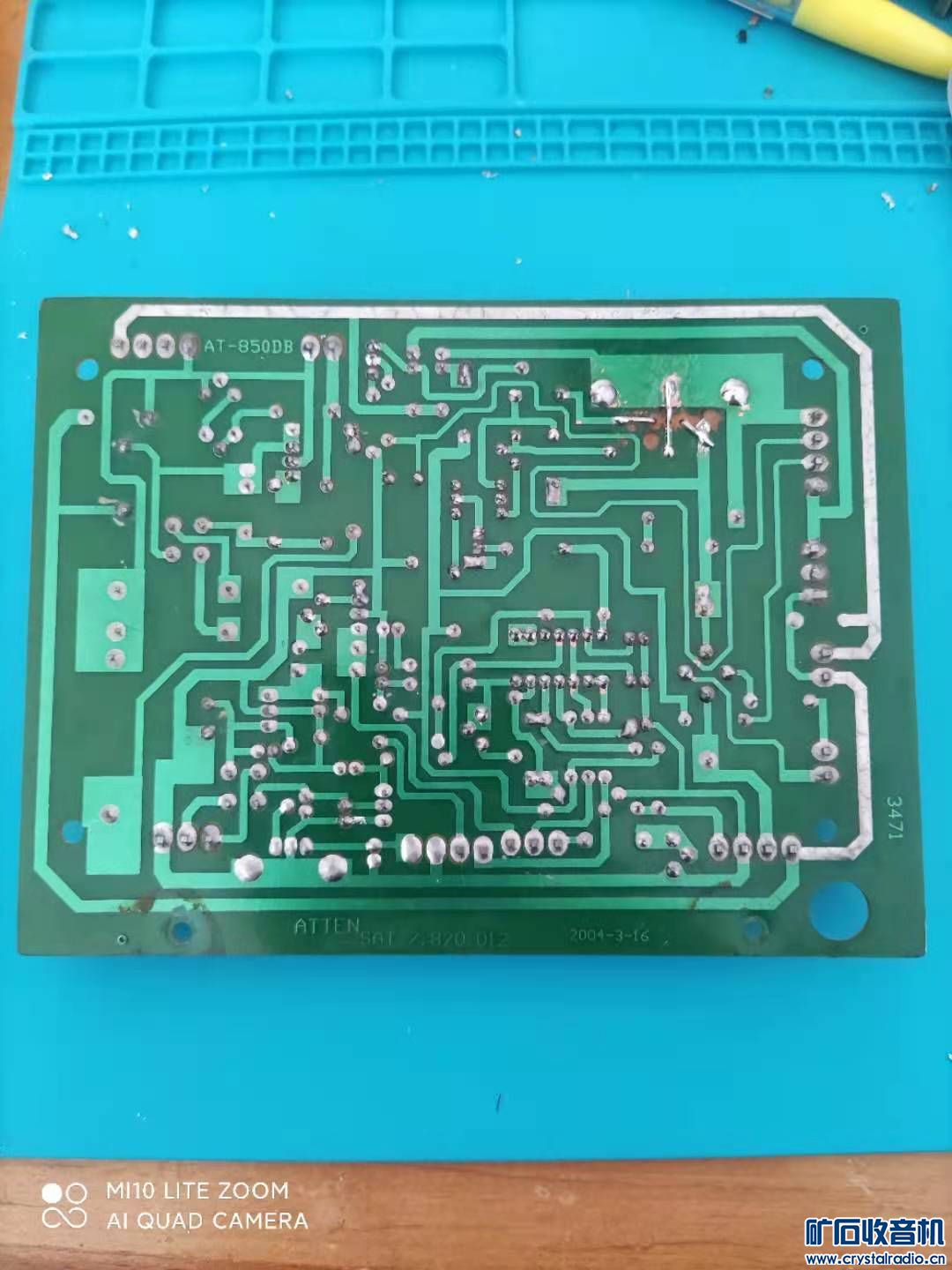

1、网上38元包邮淘到一台安泰信850B热风枪，卖家说能出风，但不加热，有维修过，没修好，所以出手，买回后上电试机，气泵指示灯亮,气泵正常，风速可调，加热指示灯不亮，手感觉风枪吹出来的风不热，摸风枪发热头不热，调节温试旋钮还是一样,故障现象清楚后拆机，看见电路板有明显焊过痕迹，且线路板焊盘都脱离并且断裂，对方用飞线连接，见下图

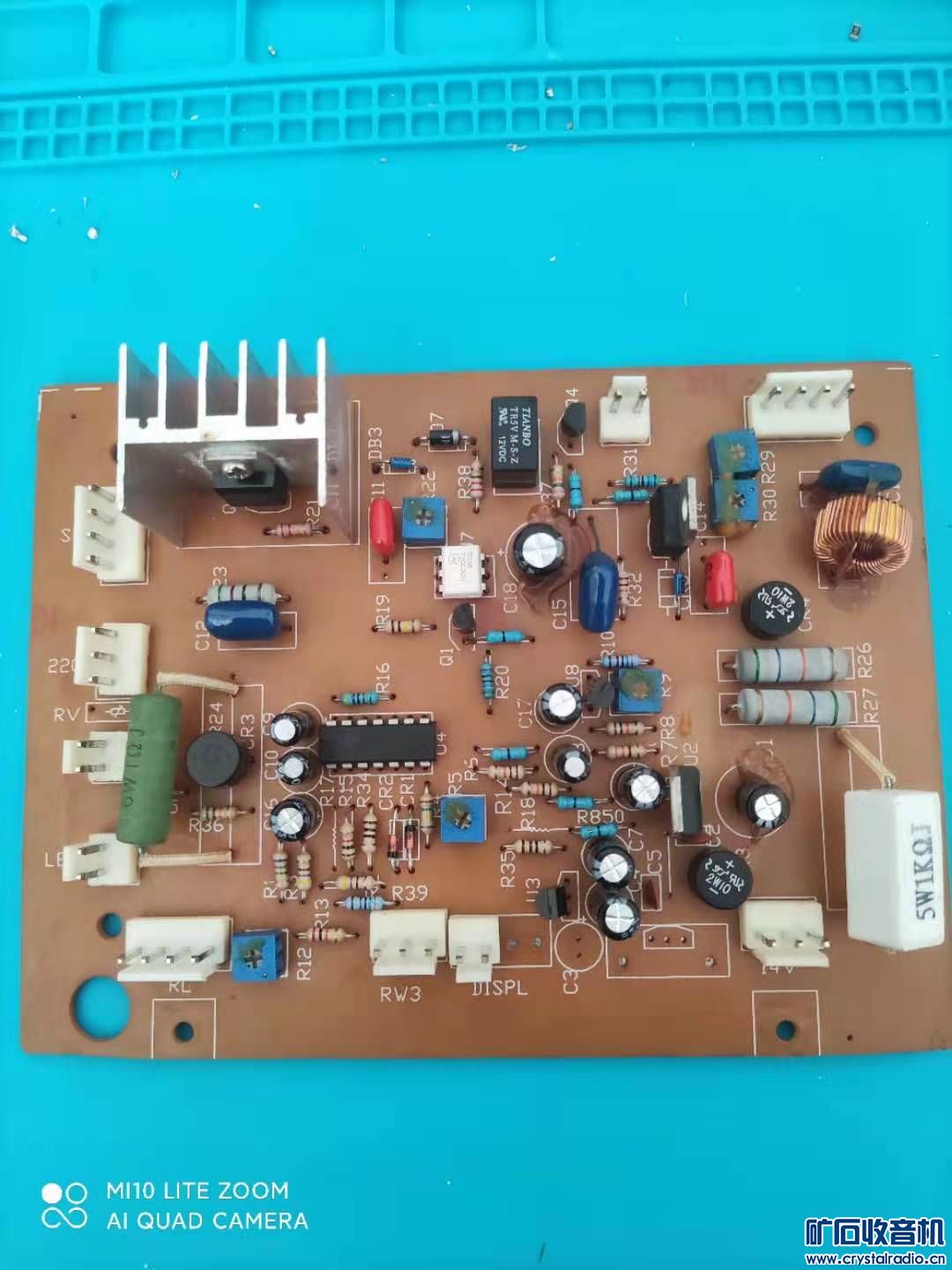

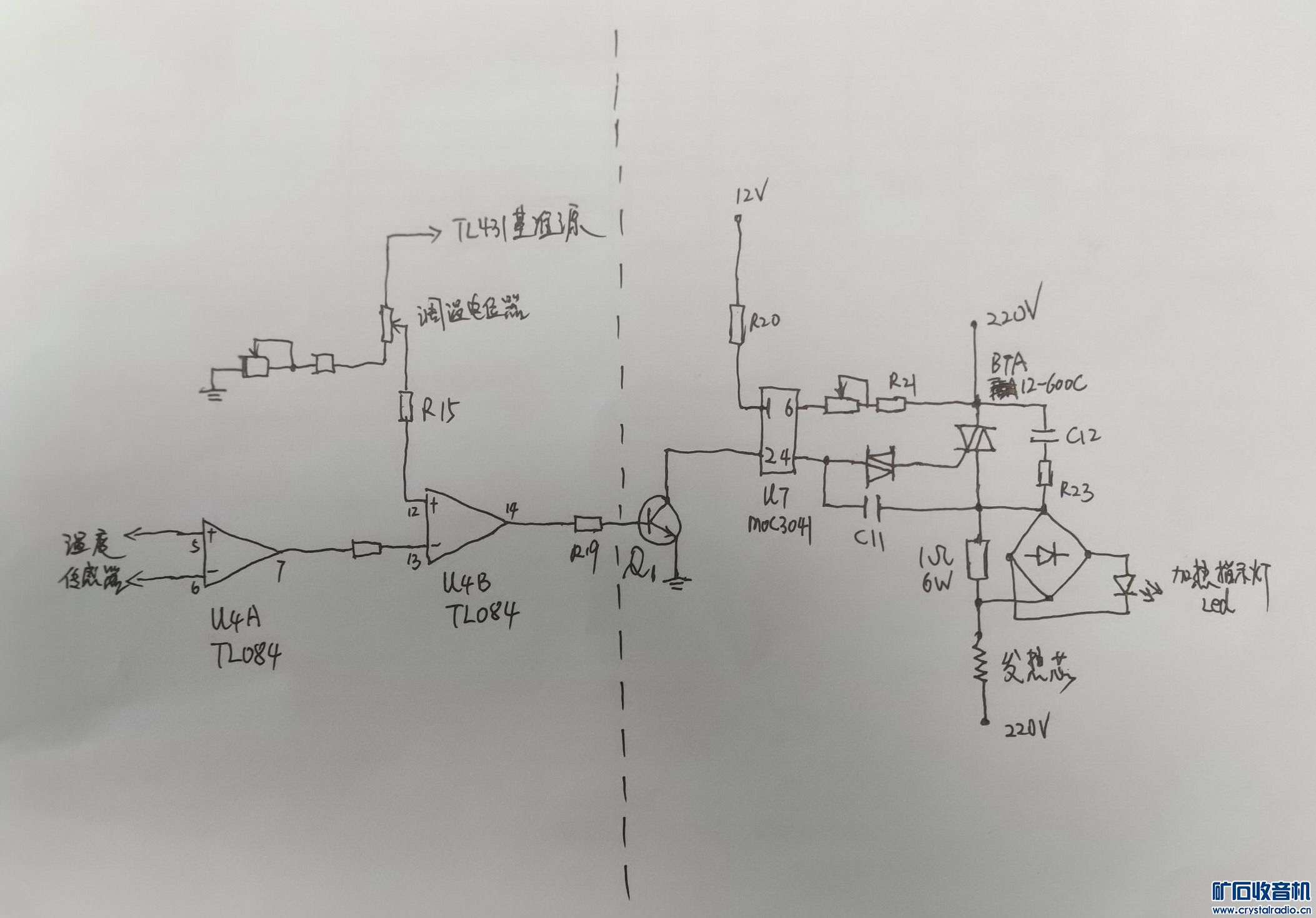

2、查更换的零件为双向可控硅BTA12-600C，测量可控硅正常，本着先简后难的原则，先测手柄发热丝正常，热敏电阻，6W1欧电阻也正常，调温电器也正常，初步测试了和加热有关的零件，没有发现明显异常，没有开路短路，所以准备上电测试关键点的电压来判断故障所在，因没有电路图，所以只能参考网上一些热风枪或拆焊台原理图及本电路所用IC跑线手绘简易图如下：

3、发热及恒温原理大致是：电源打开，220V一路经变压器输出并稳压后正负12V给U4（TL084）供电，另一路直接通过双向可控硅给发热丝供电，查TL084为4路运放，本电路只用了两路，一路是温度传感器输入反馈电压经运算放大后输出到另一路做电压比较器的13脚，与12脚来至调温电位器的电压做比较从而确定14脚输出高电平或低电平，来控制三级管Q1的导通或截止，进而控制光耦来控制双向二极管及双向可控硅的导通或截止使手柄发热丝通电发热或断电，搞清了原理检修就容易了

4、维修过程如下：为了快速判断是哪里故障，我把电路图用虚线标注了左右两部份，
因三极管Q1在本电路中起到一个开关作用，所以打算模拟一直导通来判断后面光耦及可控硅等零件是否正常，做法如下，用根导线直接焊在三极管集电极和发射器短接，开机测试，发现手柄能发热，说明后面电路一切正常，故障在三极管或前面控制电路，（注：此法只能短时间开机，不可长时开，因为可控硅一直强制导通发热丝一直通电且温度不受控制，时间长容易烧断发热丝）

5、拆掉短接线，重点查三极管及左边控制电路，通电测试，测U4（TL084）供电压正常，调温度电位器旋钮，12脚电压会跟随变化，正常，测14脚为11.11V，高电平，正常，这里说明一下，刚开机时因为没加热，热敏电阻阻值很小，经运算放大输出到13脚电压很低，低于12脚，这样14脚高电平输出的，Q1才能导通，双向可控硅导通，220V给发热丝通电加热，当加到设定温度时，热敏电阻阻变大，13脚电压大于12脚时，14脚输出低电压，三极管Q1截止，发热丝断电，温度降低后，热敏电阻阻变小，13脚电压又低于12脚，14脚再次输出高电平，Q1导通，如此返复，所以可以看到达到设定温度时指示灯快速的闪烁，其实就是一直在通断通断状态

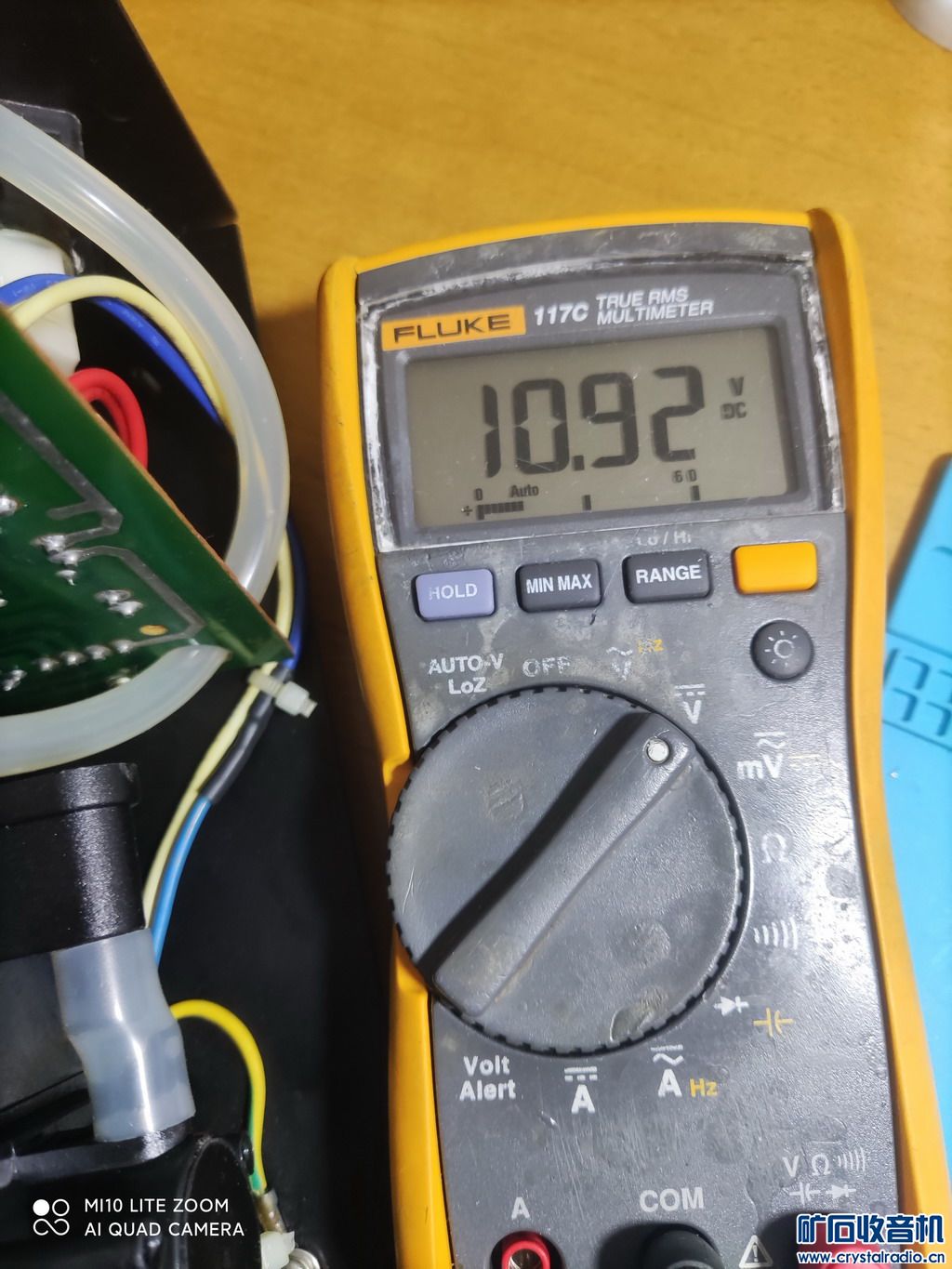

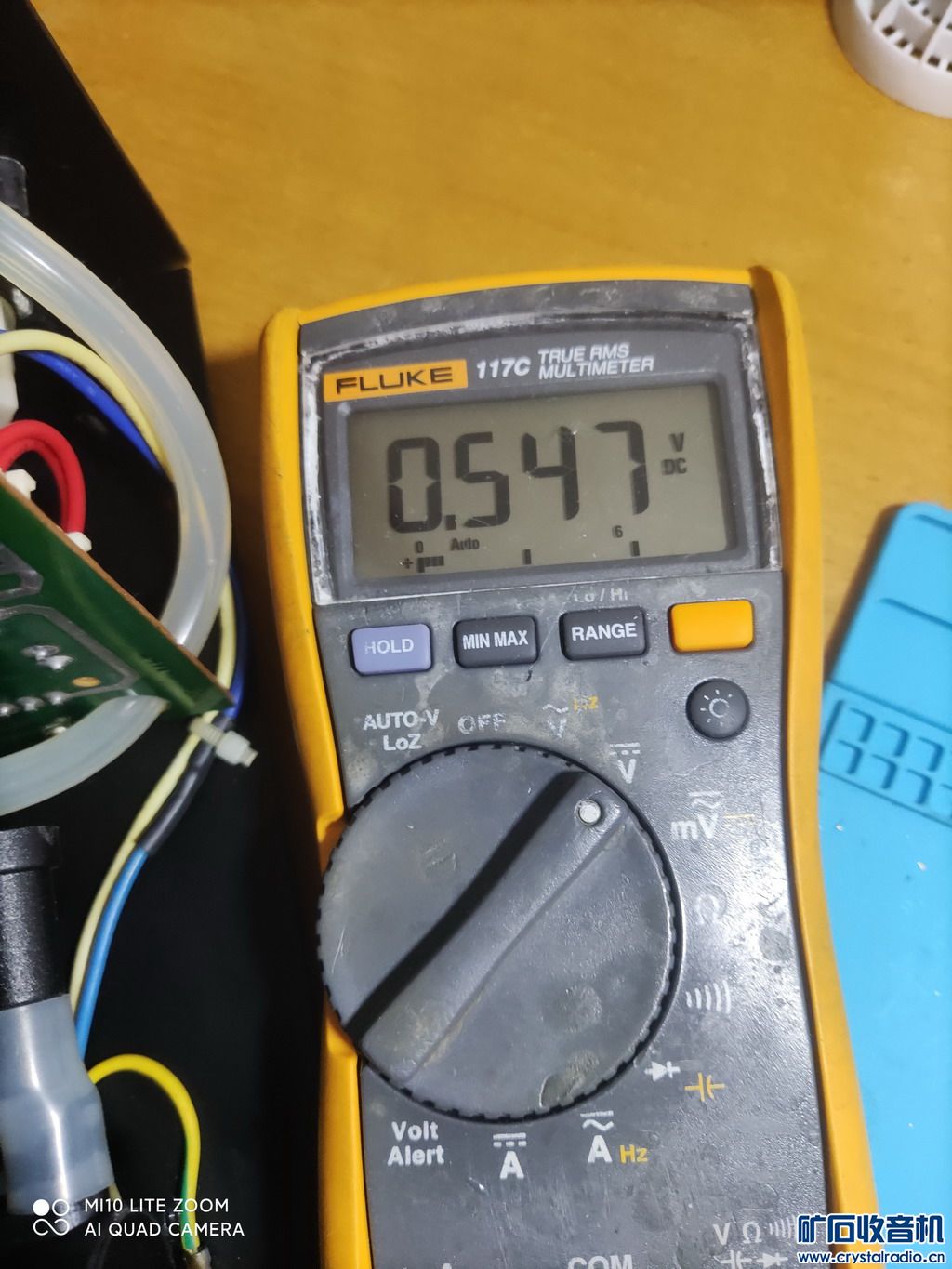

6、回归正题，测14脚输出11.11V，高平电，正常，再测三极管Q1基极电压0.5V左右，测Q1集电极和发射极电压为10.92V，见图

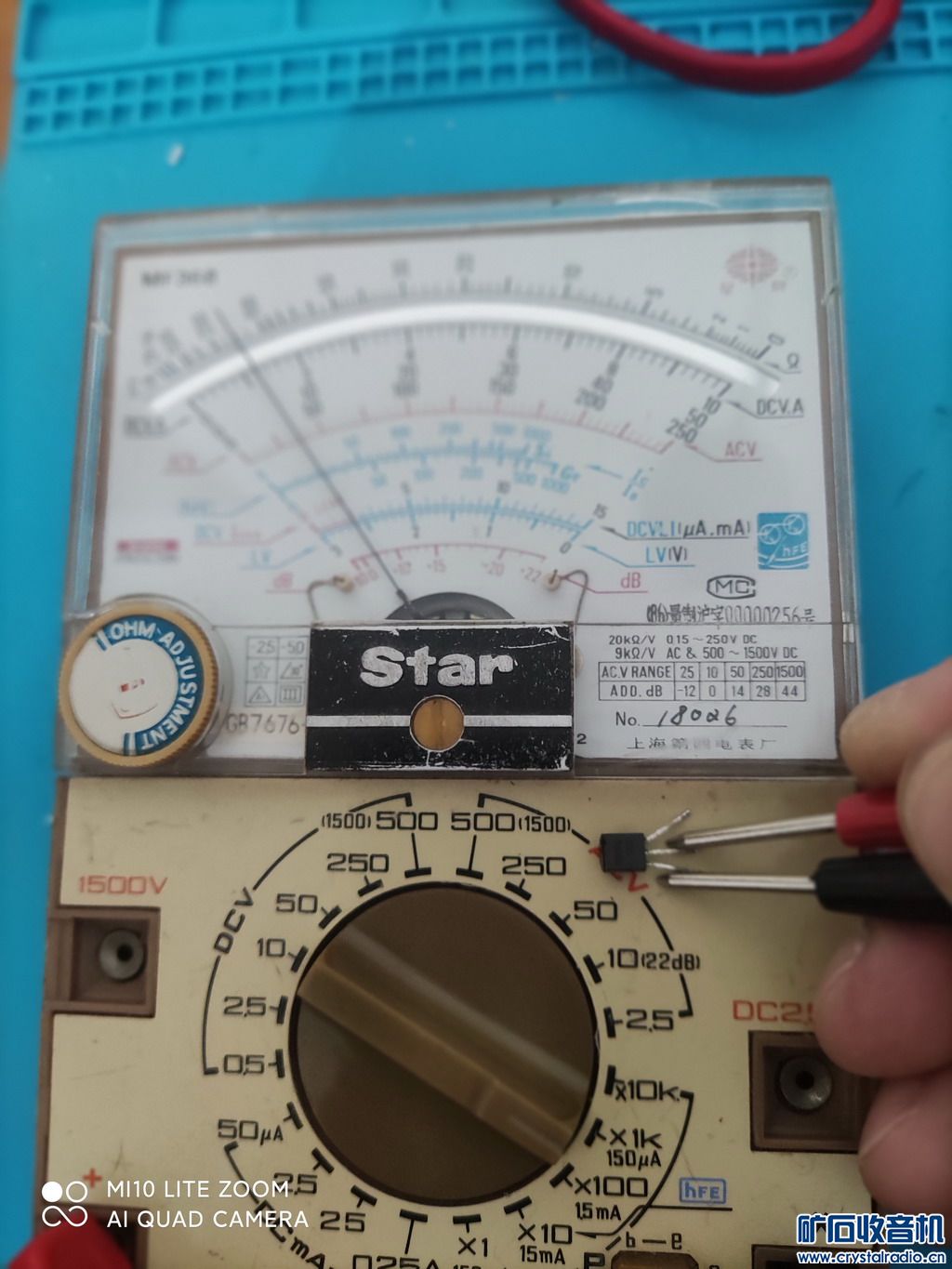

7、三极管Q1明显没有导通，正常硅管正向导通be电压应0.7V左右，导通后集电极和发射极电压应为0.1V左右，看来问题就出在三极管这，测电阻R19正常，拆下三极管测量，果然有问题，测试见图，，PN结反向电阻变小，正常值应为无穷大。
